一 H264概述

H264，是由ITU-T视频编码专家组（VCEG）和ISO/IEC动态图像专家组（MPEG）联合组成的联合视频组（JVT，Joint Video Team）提出的高度压缩数字视频编解码器标准。也可以被称为H.264/AVC（或者AVC/H.264或者H.264/MPEG-4 AVC或MPEG-4/H.264 AVC）就是一个东西罢了，

二 H264起源

在 1988年 ITU-T发明了H261，ISO/IEC-MPEG 在 1991 年发明了 MPEG-1,都是用来做视频压缩的标准算法，但是这两个并不兼容，是不一样的东西，随着音视频的发展，在 2003年这两个机构达成共识，组合成一个算法，H264/MPEG-4AVC,俗称H264。

三为什么要对视频文件进行压缩，即使用 H264

比如一个1秒的视频，有30帧的话，视频分辨率是 1920 x 1080 ，则每秒的数据是就是 8个Y 对应2个U 两个 Y

1920x1080x30x1.5(YUV420格式是1.5个字节)/1024/1024 = 118MB (因为视频的是yuv不是arb)

也就是如果我们看网络视频的话需要每秒下载118M 才能去看视频。在当今短视频的风靡下，绝对是不可能的。

四视频中那些地方可以压缩

空间冗余：比如一帧图片全是白色的话，我就存一个像素点的颜色就可以了
时间冗余：比如一个慢动作的视频，两个帧之间基本上一样，name只存一帧就可以了
视觉冗余：人类视觉对于图像的任何变化，并不是都能感知，
知识冗余：规律性的结构可由先验知识和背景知识得

四 H264的压缩原理

帧内压缩:根据帧内的像素趋于统一而采用帧内预测编码技术
帧间压缩:使用以宏块为基础的运动补偿预测编码技术，从当前宏块从参考帧中产兆最佳匹配宏块

4.1 宏块

比如一个由左到右的一个黑白渐变的图片我们就不用把所有的像素给存起来，我们可以把所有的像素，分成1616的方块，在这个1616的方块中我们只需记住top 和 left的像素值，宽高，起始和终止位置，这样我们就可以推算出所有的像素了。这样大大减少了内存，也就是一帧图片如果16*16的比较多，那么压缩出来的体积就越小，

4.1 关键帧

I帧：I帧可以看成是一个图像经过压缩后的产物。自身可以通过视频解压算法解压成一张单独的完整的图片。大概压缩了 1/6
P帧：与I帧作参考，这里面只有运动矢量，和差异的内容，压缩了 1/20，P帧也可以作为参考，前提是这个P帧前面有I帧，假如直播刚进来，BPBBI，此时这个P帧就算当做了参考也没用，必须有I帧才行
B帧: B帧是由前面的I帧或P帧和后面的P帧来进行预测的。只有矢量，1/50

4.2 GOP

就是两个I帧之间间隔的帧数。也就是说一个视频第一帧一定是I帧，如果不是I帧，则会黑屏一会，因为I帧是决定的一帧，比如直播的时候，我们一进来如果是P帧的话，就会黑屏，直到第一个I帧出现，在短视频中I帧越少，GOP值越大，压缩出来的体积就越小，但是在直播的过程中，我们不能把GOP设置那么的大，因为大了的话会影响第一次进来的黑屏的概率会变大。所以直播的GOP是比较哦小

4.3 SPS 和 PPS

sps 配置信息（宽高帧率分辨率，编码方式等等），pps(只有宽高) 也就是说I帧之前肯定有 sps和pps帧，每帧都是通过 0x000001 分割的

4.4 码流总体结构

分为两层：视频编码层(VCL)和网络提取层/网络抽象层(NAL)(磁盘也可以认为他，没有网络也有他) H.264 的编码视频序列包括一系列的NAL 单元，每个NAL 单元包含一个RBSP。一个原始的H.264 由N个NALU单元组成、 NALU 单元常由 [StartCode] [NALU Header] [NALU Payload] 三部分组成，其中 Start Code 用于标示这是一个NALU 单元的开始，必须是"00 00 00 01" 或"00 00 01"

4.5 网络传输 NAL

分隔符 0x000001 就在 NAL中。如果NALU对应的Slice为一帧的开始，则用4字节表示，即0x00000001;否则用3字节表示， 0x000001。 NAL Header:forbidden_bit，nal_reference_bit(优先级)，nal_unit_type(类型)。脱壳操作:为了使NALU主体不包括起始码，在编码时每遇到两个字节(连续)的0，就插入一字节 0x03，以和起始码相区别。解码时，则将相应的0x03删除掉。

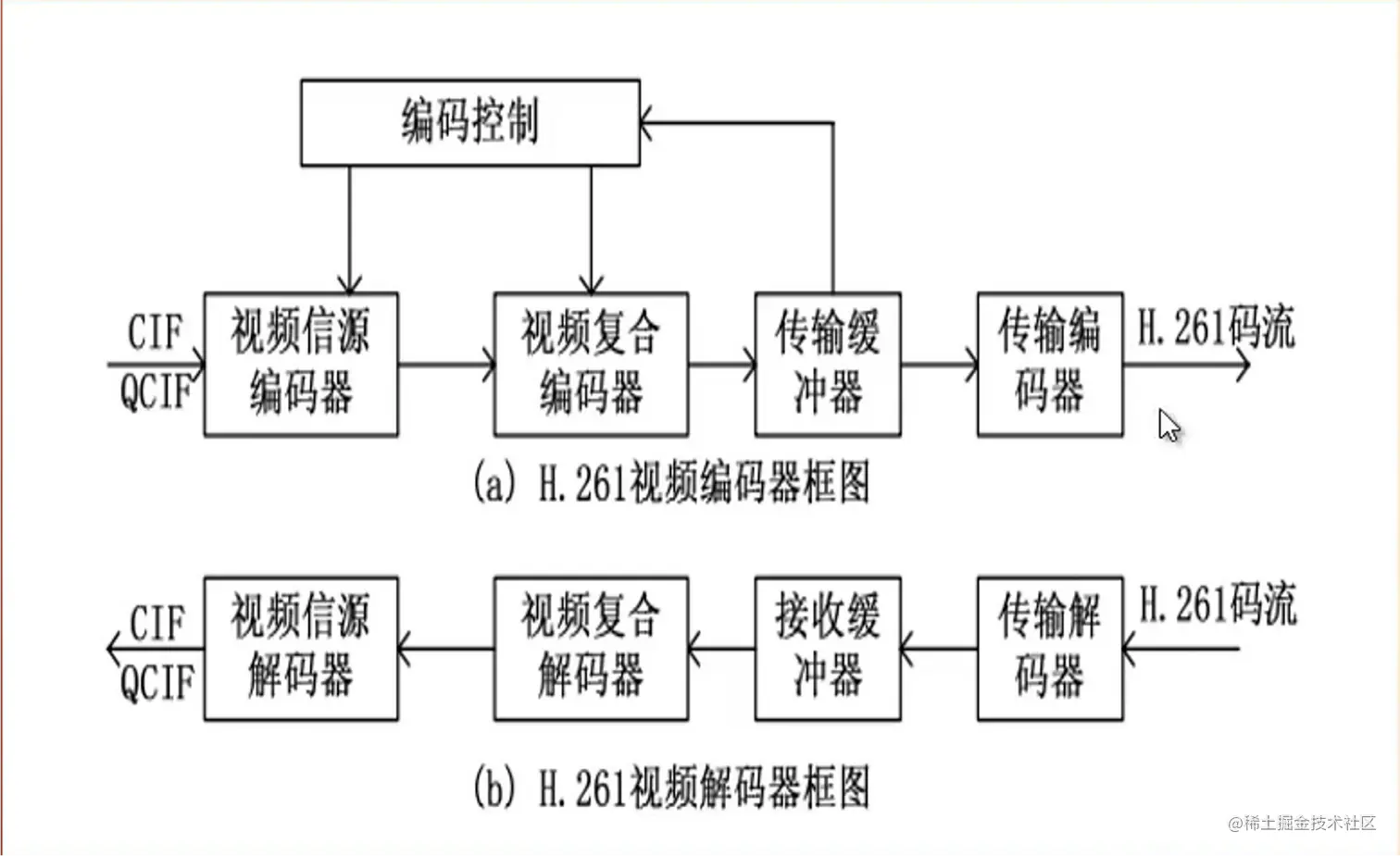

五 andriod底层视频编解码器 DSP芯片

比如先来了一个I帧，直接会走到传输编码器，当来了I帧，会缓存在传输缓冲器，等来了个P帧之后，P帧出来之后I帧在出来，所以 H264 码流的顺序和视频播放顺序一定是不一样的

六什么视频编码采用YUV而不是rgb

Rgb原理：定义RGB 是从颜色发光的原理来设计定的，由红、绿、蓝三盏灯，当它们的光相互叠合的时候，色彩相混，而亮度却等于两者亮度之总和（两盏灯的亮度嘛！），越混合亮度越高，即加法混合。RGB24 是指 R ， G ， B 三个分量各占 8 位也就是 3个字节

1280 * 720 * 3(一个像素3个字节) / 1024 / 1024 = 2.63MB

YUV的原理是把亮度和色度分离，人眼对亮度的敏感度超过色度。YUV三个字母中，其中”Y”表示明亮度（Lumina nce或Luma），也就是灰阶值；而”U”和”V”表示的则是色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用于指定像素的颜色。

，YUV 主要用于优化彩色视频信号的传输，与 RGB 视频信号传输相比，它最大的优点在于只需占用极少的频宽（ RGB 要求三个独立的视频信号同时传输）其中 “Y” 表示明亮度也就是灰阶值；而 “U” 和 “V” 表示的则是色度

1280 * 720 * 2(一个像素2个字节) / 1024 / 1024 = 1.76MB 使用 YUV4:2:2 节省了 1/3

五在android中使用MediaCodec 播放 h254格式的数据

MediaCodec 是android 提供的对于音视频提供的解码的访问底层的解码器，底层的解码器就是 DSP芯片，所有app公用一个DSP芯片。我们可以利用ffmpeg 抽取视频中的 h264。用下面命令,我们使用

ffmpeg -i demo.mp4 -vcodec hevc out.h265

// 解码器，指定H264格式
 MediaCodec  mediaCodec = MediaCodec.createDecoderByType("video/avc");
  // 解码的格式是 264 宽和高



MediaFormat mediaFormat = MediaFormat.createAudioFormat("video/avc", 100, 100);
// 设置颜色格式
mediaFormat.setInteger(MediaFormat.KEY_COLOR_FORMAT, MediaCodecInfo.CodecCapabilities.COLOR_FormatSurface);
 // 设置帧率
 mediaFormat.setInteger(MediaFormat.KEY_FRAME_RATE, 0);
 // 如果直接显示在surfaceview上 就传入 surface ，如果要用到解码后的数据 就写null
 mediaCodec.configure(mediaFormat, surface, null, 0);


// 我们需要在一个子线程中去解码每一帧
@Override
public void run() {
     byte[] bytes = h64文件的byte数组;
     // 就是从底层解码器拿到的输入buffer
    ByteBuffer[] inputBuffers = mediaCodec.getInputBuffers();
    // 开始索引，因为前面的肯定有文件格式所以随便加一个值
    int startFrameIndex = 0;
    // 总大小
    int total = bytes.length;
    while(true){
        if(total == 0 || startFrameIndex>=total){
            // 如果 下一个位置大于 totalSize 就体质
            break;
        }

        // 寻找写一帧的点，因为我们知道每一帧是通过 0x0000001 分割的
        int nextFrameStart = 0;
        for((int i = startFrameIndex+2;i<total;i++){
            if (bytes[i] == 0x00 && bytes[i + 1] == 0x00 && bytes[i + 2] == 0x00 && bytes[i + 3] == 0x01)||(bytes[i] == 0x00 && bytes[i + 1] == 0x00 && bytes[i + 2] == 0x01)) {
                nextFrameStart = i;
                 break;

            }
        }
        MediaCodec.BufferInfo info = new MediaCodec.BufferInfo();
        int index =   mediaCodec.dequeueInputBuffer(10000);
        if(index>=0){
            ByteBuffer byteBuffer = inputBuffers[index];
            byteBuffer.clear();
            byteBuffer.put(bytes, startFrameIndex, nextFrameStart - startFrameIndex);

            mediaCodec.queueInputBuffer(startFrameIndex, 0, nextFrameStart - startFrameIndex, 0, 0);
            startFrameIndex = nextFrameStart;
        }else{
            // 没有可用，证明别的app占用着呢 继续轮训
            continue;
        }
        int outIndex= mediaCodec.dequeueOutputBuffer(info, 10000);
        if (outIndex >= 0) {
            try {
                Thread.sleep(10);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
            mediaCodec.releaseOutputBuffer(outIndex, true);
        }

        }

}

把录屏编码成h264

public class MainActivity2 extends AppCompatActivity {
    public static final String TAG = "MainActivity2";
    private MediaProjectionManager mediaProjectionManager;

    private MediaProjection mediaProjection;

    private MediaCodec mediaCodec;
    private Surface surface;
    // 在 30 之后进制录屏

    // 比如要对mp4剪辑，直接剪辑文件肯定是不行的，你得剪辑h264 数据
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main2);
        mediaProjectionManager = (MediaProjectionManager) getSystemService(Context.MEDIA_PROJECTION_SERVICE);
        Intent captureIntent = mediaProjectionManager.createScreenCaptureIntent();
        startActivityForResult(captureIntent, 100);
        checkPermission();

    }

    @Override
    protected void onActivityResult(int requestCode, int resultCode, Intent data) {
        super.onActivityResult(requestCode, resultCode, data);
        if (requestCode == 100 && resultCode == Activity.RESULT_OK) {
            //  拿到录屏的 mediaProjection
            mediaProjection = mediaProjectionManager.getMediaProjection
                    (resultCode, data);
//
            initMediaCodec();

        }
    }

    // H264 一帧数据 就是 一个NALU单元的
    private void initMediaCodec() {
        try {
            // createEncoderByType 是 编码 ，把 一个yuv视频编码成 h264 也会有 分隔符 ， 第一帧永远会把 sps pps 当成一帧输出出来
            // 在一个视频 会出现多次 sps  0000000167  pps 68EFBCB0 00 00 01 I帧之前肯定是 sps pps
            // createDecoderByType 是 解码 ，把 一个 h264 解码成 yuv视频
            mediaCodec = MediaCodec.createEncoderByType("video/avc");


            MediaFormat format = MediaFormat.createVideoFormat(MediaFormat.MIMETYPE_VIDEO_AVC, 540, 960);

            format.setInteger(MediaFormat.KEY_COLOR_FORMAT, MediaCodecInfo.CodecCapabilities.COLOR_FormatSurface);
            // 每秒15帧
            format.setInteger(MediaFormat.KEY_FRAME_RATE, 15);
            // 每2秒一个I帧
            format.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 2);
            //码率 码率越大 视频越清晰。控制在编码或者解码视频画面的清晰度 ，编码一帧的长度会不一样
            format.setInteger(MediaFormat.KEY_BIT_RATE,1200_000);


            // 创建一个虚拟的Surface
            surface = mediaCodec.createInputSurface();

            // Surface 是否显示在 Surface上
            // 加解密
            // 要编码
            mediaCodec.configure(format, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);
            new Thread() {
                @Override
                public void run() {
                    super.run();
                    mediaCodec.start();

                    // 把录屏的 mediaProjection 和 Surface关联起来，把录制好的每帧数据丢到 Surface中

                    // 1 = dp = 1像素
                    // VIRTUAL_DISPLAY_FLAG_PUBLIC 虚拟的Surface
                    mediaProjection.createVirtualDisplay("screen-codec", 540, 960, 1, DisplayManager.VIRTUAL_DISPLAY_FLAG_PUBLIC, surface, null, null);

                    MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo();

                    // https://blog.csdn.net/mcsbary/article/details/95883818
                    // 我们需要把 输入 264 输出一帧数据，这里录屏已经输入了数据
                    // 只需要关注输出就行了
                    while (true) {
                        // 10ms的超时 返回数据索引 当我们执行这句话的时候 bufferInfo 就会size数据
                        int index = mediaCodec.dequeueOutputBuffer(bufferInfo, 100000);
                        if (index > 0) {
                            // 这里是压缩数据 这里做的事情是把录屏转化成压缩数据 h264 这里是 encode 编码
                            // 如果 我们拿到h264数据，去解码 MediaCodec.createDecoderByType,那这里就是yuv视频数据
                            ByteBuffer buffer = mediaCodec.getOutputBuffer(index);
                            // 这里的 ByteBuffer 是 dsp芯片的 不能操作的，只能读，最后得销毁掉

                            byte[] outData = new byte[bufferInfo.size];
                            buffer.get(outData);
                            // 以字符串方式写入到一个文件 这样有利于我们去查看
                            writeContent(outData);

                            // 以16进制写入一个文件，这样可以播放
                            writeBytes(outData);


                        } else {
                            // -1 就是失败

                            Log.e(TAG,"-1");
                        }
                    }

                }
            }.start();

        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    public boolean checkPermission() {
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.M && checkSelfPermission(
                Manifest.permission.WRITE_EXTERNAL_STORAGE) != PackageManager.PERMISSION_GRANTED) {
            requestPermissions(new String[]{
                    Manifest.permission.READ_EXTERNAL_STORAGE,
                    Manifest.permission.WRITE_EXTERNAL_STORAGE
            }, 1);

        }
        return false;
    }

    public void writeBytes(byte[] array) {
        FileOutputStream writer = null;
        try {
            // 打开一个写文件器，构造函数中的第二个参数true表示以追加形式写文件
            writer = new FileOutputStream(Environment.getExternalStorageDirectory() + "/codec.h264", true);
            writer.write(array);
            writer.write('\n');


        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            try {
                if (writer != null) {
                    writer.close();
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
    }

    public String writeContent(byte[] array) {
        char[] HEX_CHAR_TABLE = {
                '0', '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E', 'F'
        };
        StringBuilder sb = new StringBuilder();
        for (byte b : array) {
            sb.append(HEX_CHAR_TABLE[(b & 0xf0) >> 4]);
            sb.append(HEX_CHAR_TABLE[b & 0x0f]);
        }
        Log.i(TAG, "writeContent: " + sb.toString());
        FileWriter writer = null;
        try {
            // 打开一个写文件器，构造函数中的第二个参数true表示以追加形式写文件
            writer = new FileWriter(Environment.getExternalStorageDirectory() + "/codec.txt", true);
            writer.write(sb.toString());
            writer.write("\n");
        } catch (IOException e) {
            e.printStackTrace();
        } finally {
            try {
                if (writer != null) {
                    writer.close();
                }
            } catch (IOException e) {
                e.printStackTrace();
            }
        }
        return sb.toString();
    }
}

vcl 视频编码层。

H265

H264 的缺点是对单个宏块压缩。帧间预测，从03年到现在一直没变，没想到现在分辨率发展这么快，比如8k，使用h264 就会很大。

H264 16*16的，上面记录16，左边记录15 = 31，16x16-31 =

h264 宏块 1616 比较多 h265 6464 或者是 128x128

树的递归划分，最终到4x4 就不再划分了，他很智能，在一个颜色变化比较大的，会递归划分，如果有变化的的就划分，找到左，上的像素点，如果没啥差距的直接可以是 64x64 预测方向也会比较多

占用CPU会很大，

I帧是 H265 比 h264 大的，树形编码会增加复杂度，额外信息比较多 B 帧 P帧会比 h264 小十倍左右

h265 第一帧多了个 vps包括裸眼3D，虽然对普通视频没啥用，但是也会解析，找到偏移量，找到 sps和 pps

sps pps

比如分隔符之后如果是26 就是I帧分隔符之后是 02 是 P帧， 01 是B帧， h265 00 是B帧 h265 会收费的，4k 8k电视

CTU 跟宏块的定义是一样的，树的CTU

算法

h264 无论像素还是yuv 还有配置，都在255 之内。所以用了哥伦布，对短数据非常友好，变长编码，哥伦布编码，

分析码流的软件

mac Elecard hevc analyzer，window vedio eye

H264 和 H265 区别

一. 版本：

H.265是新的编码协议，也即是H.264的升级版，H265 对CPU的要求比较高，比较适合4K或者 8K的电影

二降码率和存储空间

H.264中每个宏块（macroblock/MB）大小都是固定的16x16像素，而H.265的编码单位可以选择从最小的8x8到最大的64x64；所以H264 比较占内存，

三采用了块的四叉树划分结构

H.265相比H.264最主要的改变是采用了块的四叉树划分结构，采用了从64x64~8x8像素的自适应块划分，并基于这种块划分结构采用一系列自适应的预测和变换等编码技术；比如一个不复杂的64*64 直接就一个大块，复杂点的先分成 4 个 8x8的，然后再看谁复杂就在分谁，最终到4x4

帧

I帧会265会比264大，树形编码会增加复杂度，额外信息比较多，B帧 P帧比264 小很多。

帧内预测

h264 的预测方向有 9中， h265 会有35种方向，更精确

H.264/AVC
