高速PCB特性阻抗计算方法

283 阅读1分钟

1 HDMI布线注意事项

1、差分对间距优先设置为9mil或11mil,线宽推荐使用5-8mil,线宽可根据实际产品做调整;如果走线够宽,则其阻抗更好的控制。
2、建议少出现过孔现象,如果需要打过孔,可以按照正常的过程大小只做,推荐内径20mil,外径40mil,并保持过孔周围远离GND铜皮;
3、如果使用差分对过孔,建议过孔间间距在35mil左右;
4、ESD、电阻电容等器件,过孔就近打,周围移除GND铺铜;抠掉底部差分对GND平面;
5、差分对周围相同层,禁止铺铜;
6、特性阻抗保持100Ω差动阻抗,根据实际情况而定;也可以用单根50Ω特性阻抗代替;
7、HDMI 差分组内5mil 误差,组间 10mil误差(该要求可选)。

2 顶层特性阻抗计算方法

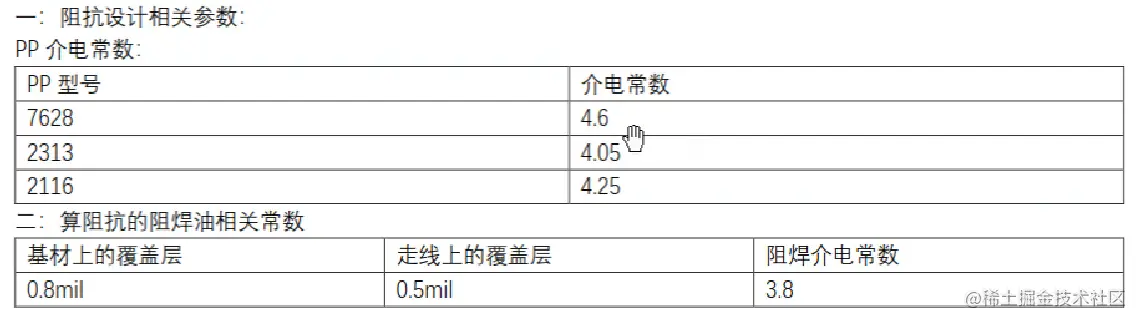

  • 板厂参数 image.png image.png

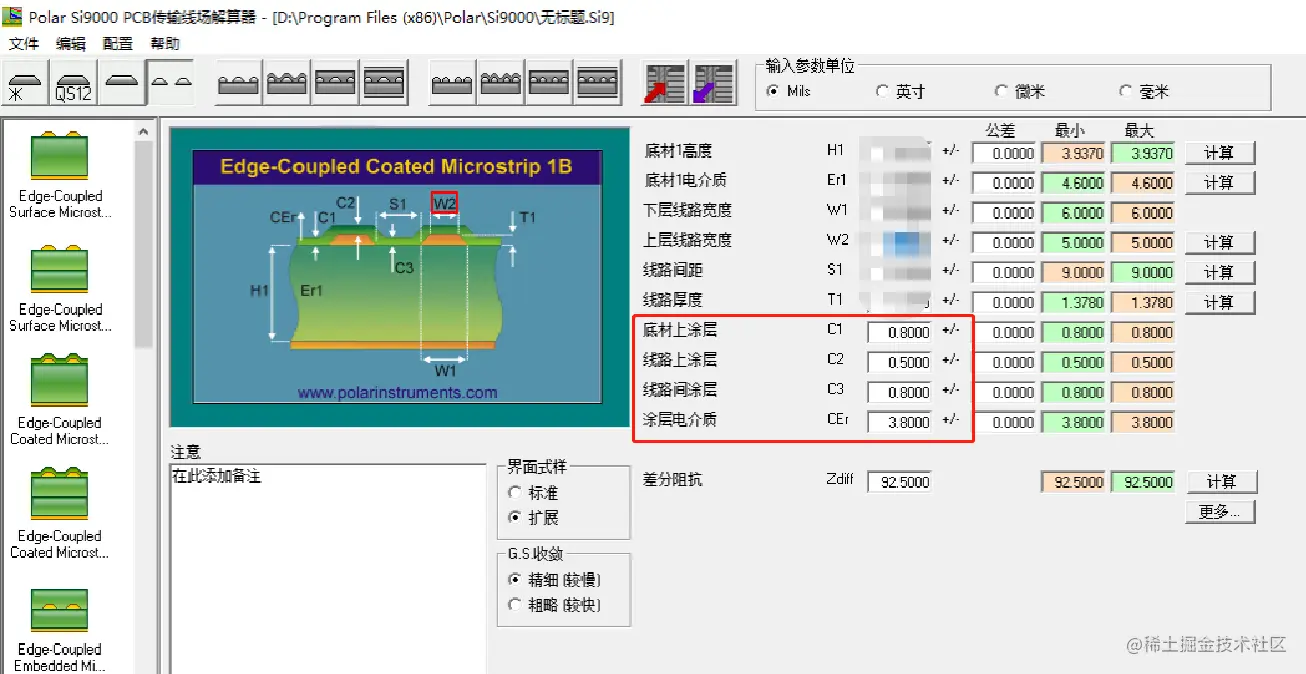

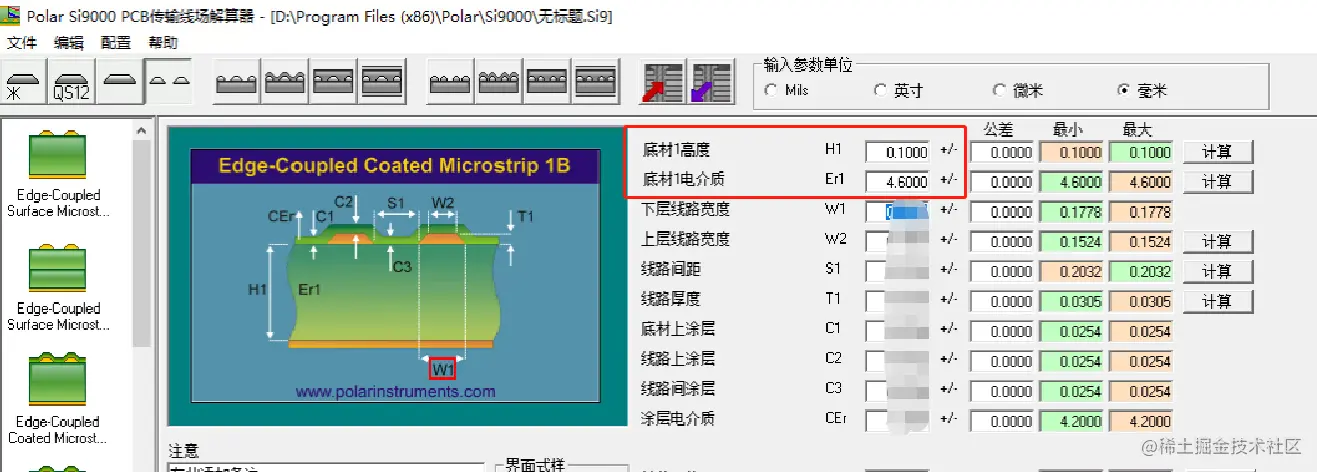

  • 根据板厂参数进行SI9000设置 image.png image.png

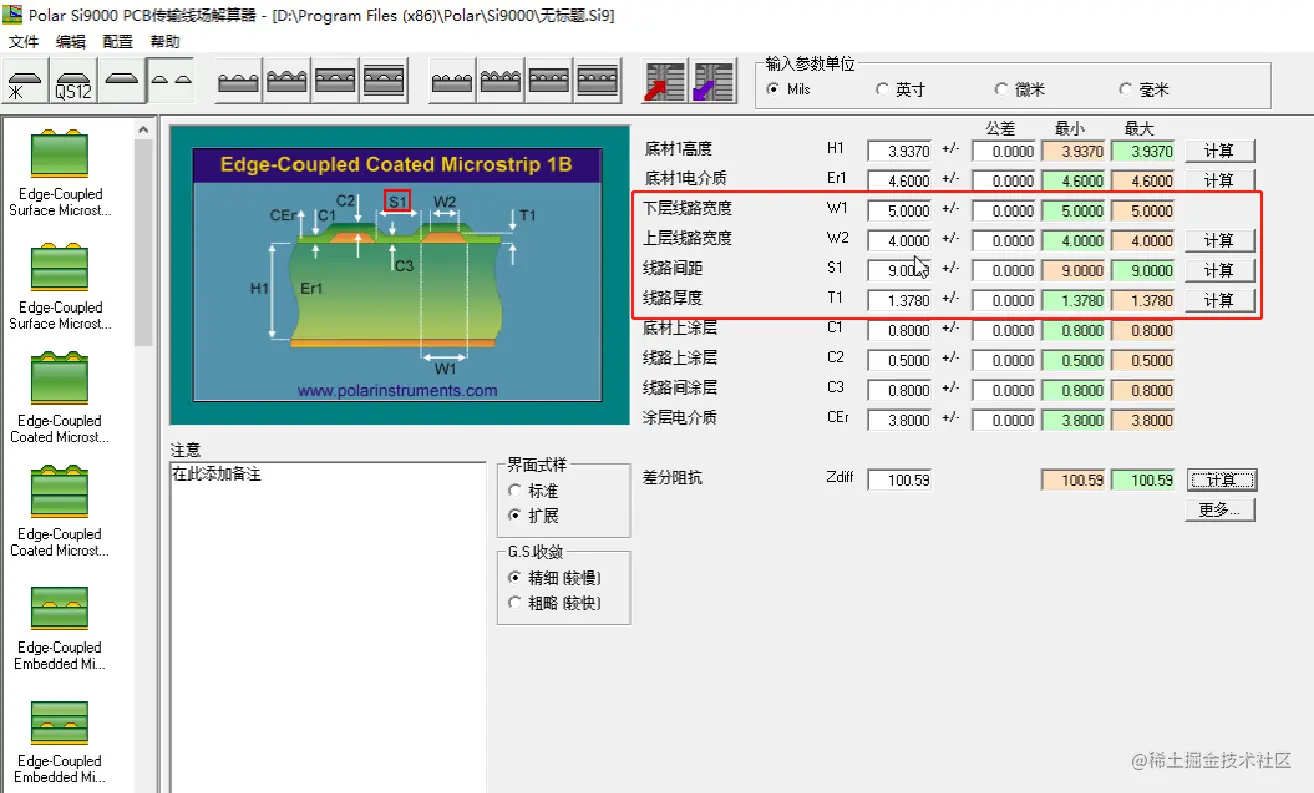

  • 调整线宽及厚度,匹配100差分阻抗 image.png

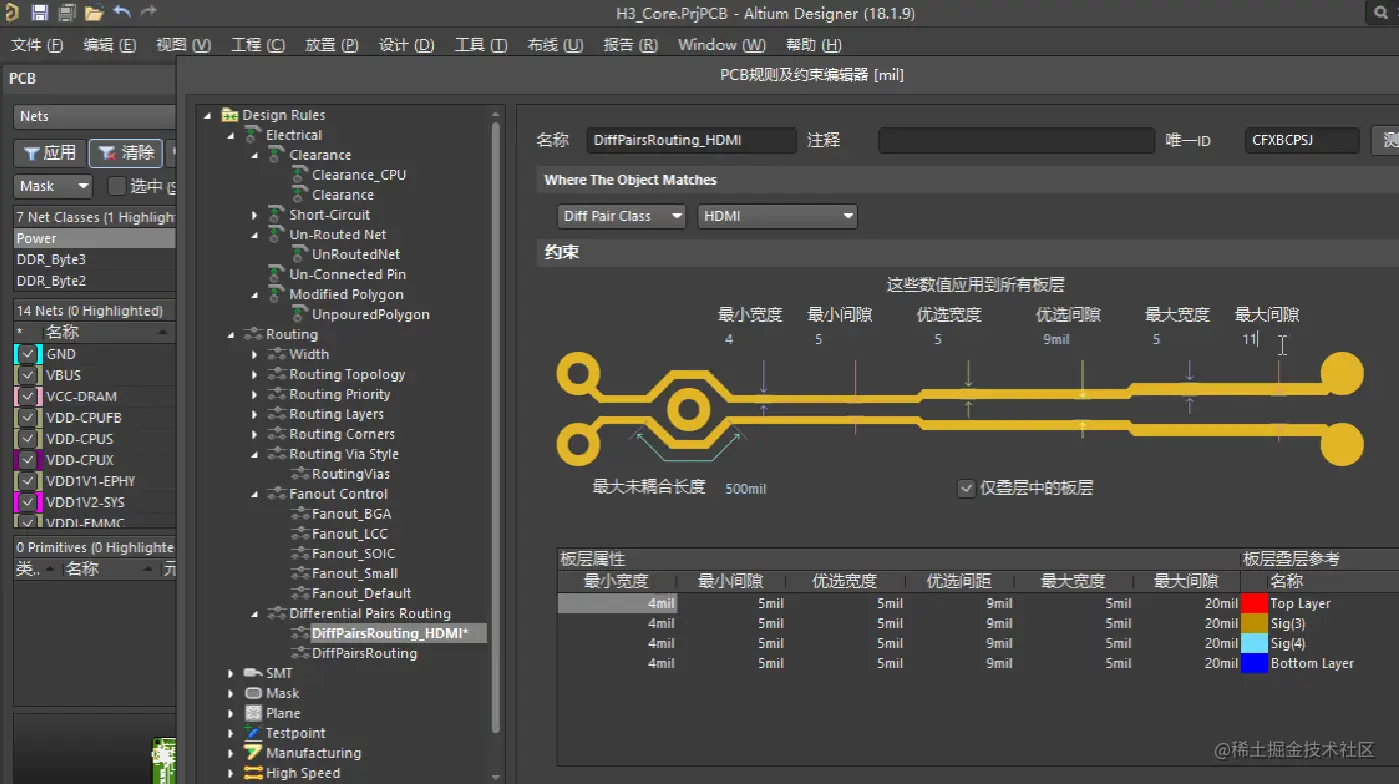

  • 设计规则 image.png
