vue 源码分析：diff 算法

夜听风雨知花落
553 阅读12分钟

前言

在解读 vue 的 diff 算法时，我将 diff 功能集成到了以前写的 demo 即 vue-mini-demo 项目之中，这个项目已实现的功能还有数据劫持、模版编译和数据响应以及指令绑定（例如，v-for），感兴趣的同学们可以下载下来进行调试。

虚拟 DOM（Virtual DOM）

diff 算法是用来处理虚拟 DOM 的，在了解它之前，我们需要先了解虚拟 DOM。那么什么是虚拟 DOM呢？

一句话概括：虚拟 DOM 就是一个用来描述真实 DOM 的 JavaScript 对象。这样说，可能也就只是让同学们了解到它是个对象。因此，我们需要举个例子，以便让大家能够清楚地理解。

  • 真实 DOM
<div>
    <span>dom</span>
</div>
  • 对应的虚拟 DOM
const Vnode = {
    tag: 'ul',
    children: [
        { tag: 'span', text: 'dom' }
    ]
};

通过上述的简易例子，我们不难看出，Virtual DOM 其实就是将真实的 DOM 的数据抽象出来，然后以对象的形式模拟树形结构。

diff 算法

众所周知，渲染真实 DOM 的开销是很大的（尤其是复杂视图的情况下），例如：当我们修改了某个数据，然后直接渲染到真实 DOM 上时，会引起整个 dom 树的重绘和重排。那么有没有办法只更新我们修改的 dom 而不是所有的呢？

答案是：有！那就是 diff 算法。通过它，我们可以将两个虚拟 dom 进行比较，从而找出两者间的差异，之后在利用其它方法（例如，patch 函数）进行 dom 的更新渲染。

下面我们来看一个例子（以 snabbdom 为例）：

案例

snabbdom 是一个专注于简单性、模块化、强大功能和性能的虚拟 DOM 库。Vue 2.x 内部使用的虚拟 DOM 就是参考它进行改造的。

网上有很多有关 snabbdom 的使用教程，这里我是直接通过 BootCDN 引入链接的方式使用的。

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8" />
    <meta http-equiv="X-UA-Compatible" content="IE=edge" />
    <meta name="viewport" content="width=device-width, initial-scale=1.0" />
    <title>snabbdom</title>
    <script src="https://cdn.bootcdn.net/ajax/libs/snabbdom/0.7.4/snabbdom.js"></script>
    <script src="https://cdn.bootcdn.net/ajax/libs/snabbdom/0.7.4/snabbdom-attributes.js"></script>
    <script src="https://cdn.bootcdn.net/ajax/libs/snabbdom/0.7.4/snabbdom-dataset.js"></script>
    <script src="https://cdn.bootcdn.net/ajax/libs/snabbdom/0.7.4/snabbdom-eventlisteners.js"></script>
    <script src="https://cdn.bootcdn.net/ajax/libs/snabbdom/0.7.4/snabbdom-props.js"></script>
    <script src="https://cdn.bootcdn.net/ajax/libs/snabbdom/0.7.4/snabbdom-style.js"></script>
    <script src="https://cdn.bootcdn.net/ajax/libs/snabbdom/0.7.4/snabbdom-class.js"></script>
    <script src="https://cdn.bootcdn.net/ajax/libs/snabbdom/0.7.4/h.js"></script>
</head>

<body>
    <div id="app"></div>
    <button id="btn">新增</button>
    <script>
        const app = document.getElementById('app')
        const { h, init } = window.snabbdom;

        // 创建patch函数，用于更新dom
        var patch = snabbdom.init([
            // 初始化 patch 功能与选择的模块
            snabbdom_class,
            snabbdom_props,
            snabbdom_style,
            snabbdom_eventlisteners
        ]);

        // 第一次渲染
        let vnode = h('div#app', [h('p', '1')]);
        patch(app, vnode);

        // 点击按钮：进行第二次渲染，依据新的虚拟 dom 创建出的 dom 元素将替换之前的，
        // 只会修改发生变化的 dom
        document.getElementById('btn').addEventListener('click', function () {
            let newNode = h('div#app', [h('p', '1'), h('p', '2')]);
            patch(vnode, newNode);
        });
    </script>
</body>
</html>

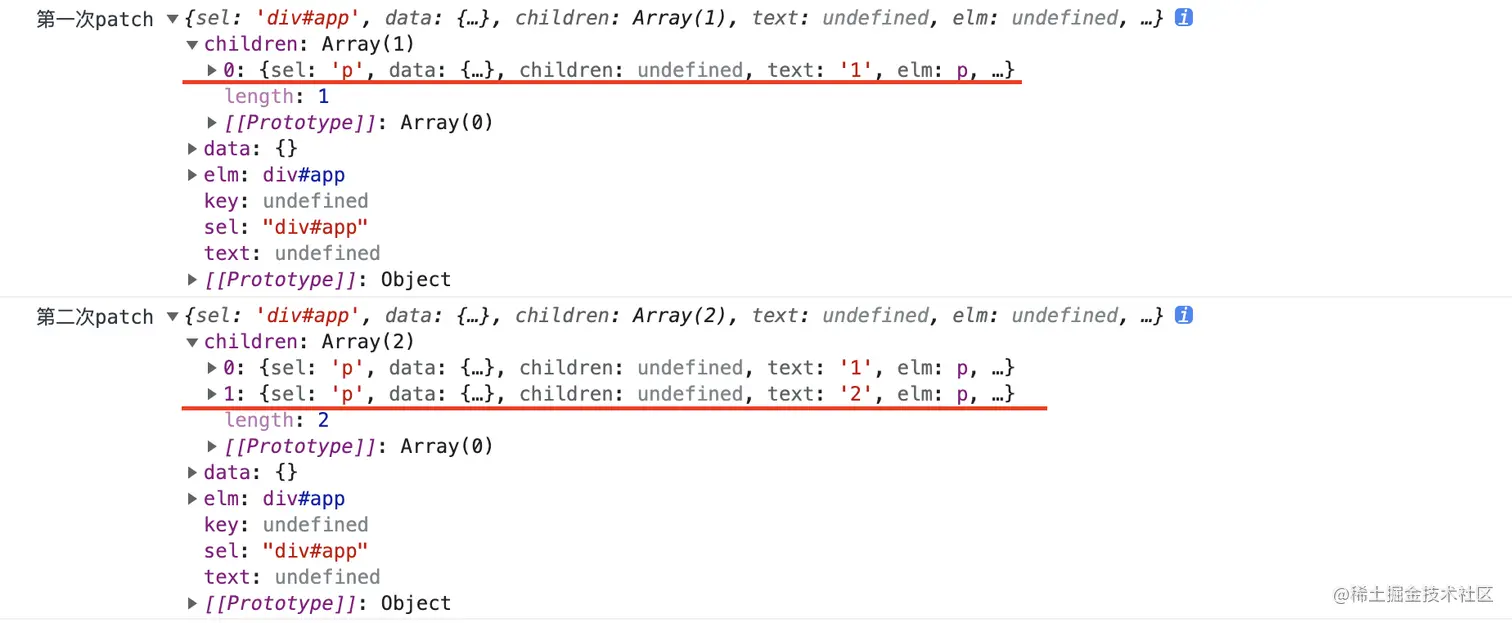

结果展示

虚拟 dom 的变化，多了一个节点对象。

截屏2021-10-11 17.35.16.png

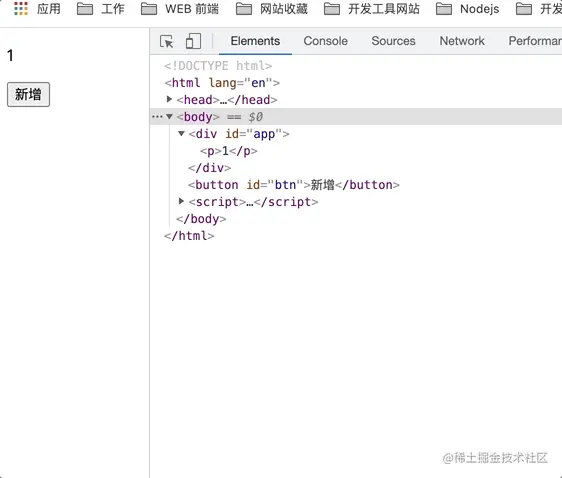

渲染真实 dom 时的变化，点击新增按钮时，仅渲染了新增的 dom 即前后两个虚拟 dom 的差异之处，其它的都没有变动（有闪动的节点，就是新渲染的）。

Oct-11-2021 17-59-21.gif

通过阅读上面的图文，我们可以知道，第二次 patch 时的 newNode（虚拟 dom） 比第一次 patch 时的 vnode（虚拟 dom），多了一行代码 h('p', '2')，反映到虚拟 dom 中，就是多了一个节点对象。且在渲染时，也仅是对差异之处（新增的节点）进行渲染。

diff 算法比较方式

举 snabbdom 这个例子，主要是想大家进一步了解 diff 算法。下面，我们将开始分析 vue 中的 diff 算法实现。

vue 中的 diff 算法在比较新旧虚拟 dom 时，只会对同层级进行比较, 不会跨层级比较。光说肯定是说不清的，还是要举个例子来看：

  • 假如这是我们的真实dom结构
// dom节点1——before
<div>
    <p>
        <span>1</span>
        <span>2</span>
    </p>
    <p>
        <span>3</span>
        <span>4</span>
    </p>
</div>

// dom节点2——after
<div>
    <p>
        <span>1</span>
        <span>2</span>
    </p>
    <p>
        <span>3</span>
        <span>4</span>
    </p>
</div>

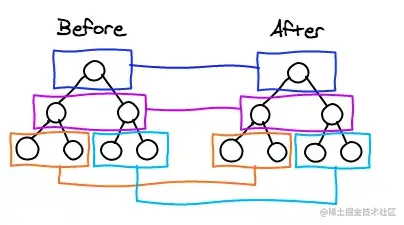

  • 与真实dom相对应的虚拟dom（偷点懒，从网上找了一张别人画好的图）。


将上面的图文对比着来看，想必同学们已了解何为同级比较：就是同一层的 div 与 div 比较或 p 与 p 比较，而不是 div 与 p 或 span 比较。那么，接下来，我们就说一说同级别节点在代码中是如何实现比较的。

具体实现

patch 函数

将 vnode 虚拟节点生成相应 HTML（俗称打补丁），就是从调用此函数开始的。patch 函数接收的oldVnode和vnode 参数分别代表旧节点和新节点，它主要处理以下情况（这里只说核心实现部分）：

  1. oldVnode 旧节点不存在或者是个真实元素（首次渲染时，接受的基本是html），则创建一个新节点。
  2. 不是真实元素且新旧虚拟节点是同一个对象，则修补更新现有的根节点。
// 为方便阅读与理解，这里仅列出代码的核心功能
function patch(oldVnode, vnode) {
    // ...省略

    // 老节点不存在
    if (isUndef(oldVnode)) {
        // empty mount (likely as component), create new root element
        isInitialPatch = true;
        createElm(vnode, insertedVnodeQueue);
    } else {
        // 是否为真实元素
        const isRealElement = isDef(oldVnode.nodeType);

        // 不是真实元素且新旧虚拟节点是同一个对象，则进行修补更新现有的根节点
        if (!isRealElement && sameVnode(oldVnode, vnode)) {
            patchVnode(oldVnode, vnode); // 修补现有的根节点
        } else {
            if (isRealElement) {
                // 创建一个空节点替换 oldVnode
                oldVnode = emptyNodeAt(oldVnode);
            }
            // 替换现有的 element
            const oldElm = oldVnode.elm;
            const parentElm = nodeOps.parentNode(oldElm); // 获取 oldElm 父元素

            // 创建新节点
            createElm(
                vnode,
                insertedVnodeQueue,
                parentElm,
                // 返回紧跟 oldElm 之后的元素
                nodeOps.nextSibling(oldElm)
            );

            // ...省略
        }
    }

    return vnode.elm;
};

patchVnode 函数

当确定新旧两个虚拟节点需要比较之后，就需调用 patchVnode 函数。它主要负责以下工作：

  1. 判断 vnode 和 oldVnode 是否为同一个节点对象，如果是，则无需比较，直接 return。
  2. 若 vnode.text 不存在，分以下情况处理：
    • 若 vnode 有子节点而 oldVnode 没有，则将 vnode 的子节点添加到 elm。
    • 若 vnode 没有子节点而 oldVnode 有，则删除 elm 的子节点。
    • 若两者都有子节点，则执行 updateChildren 函数比较并找出这两个子节点的差异，从而进行更新（这是 diff 的核心之处）。
  3. 若 vnode.text 和 oldVnode.text 存在且不相等，则将 vnode.text 赋值给 elm。
// 为方便阅读与理解，这里仅列出代码的核心功能
function patchVnode(
    oldVnode,
    vnode,
    insertedVnodeQueue,
    ownerArray,
    index,
    removeOnly
) {
    // 新旧节点相同即同一个对象，则停止比较
    if (oldVnode === vnode) {
        return;
    }

    if (isDef(vnode.elm) && isDef(ownerArray)) {
        // 克隆重用 vnode。这是 diff 中使用的一种叫就地复用的策略。
        // 它指的是尽可能复用之前的 dom，以便在渲染真实 dom 时，减少对 dom 的操作。
        vnode = ownerArray[index] = cloneVNode(vnode);
    }

    const elm = (vnode.elm = oldVnode.elm);

    let i;
    const data = vnode.data;
    const oldCh = oldVnode.children;
    const ch = vnode.children;

    // vnode 中的 data 和 tag 属性同时为真，则对其属性（class、style等）进行更新
    if (isDef(data) && isPatchable(vnode)) {
        for (i = 0; i < cbs.update.length; ++i) {
            cbs.update[i](oldVnode, vnode);
        }
    }

    // vnode.text 为 undefined 或 null
    if (isUndef(vnode.text)) {
        // oldVnode 和 vnode 都有子节点且不相等,则更新子节点
        if (isDef(oldCh) && isDef(ch)) {
            if (oldCh !== ch) {
                updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly);
            }
        } else if (isDef(ch)) { // 只有 vnode 有子节点，则将其子节点添加到elm

            checkDuplicateKeys(ch); // 检测 key 是否重复

            if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, ''); // 将elm置空

            addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue);

        } else if (isDef(oldCh)) { // 只有 oldVnode 有子节点，则删除其子节点

            removeVnodes(oldCh, 0, oldCh.length - 1);

        } else if (isDef(oldVnode.text)) {

            nodeOps.setTextContent(elm, '');  // 将elm置空
        }

    } else if (oldVnode.text !== vnode.text) {
        // 若是 vnode 和 oldVnode 都有属性 text（文本节点）并且不相等，则将 vnode.text 赋值给elm
        nodeOps.setTextContent(elm, vnode.text);
    }
}

updateChildren 函数

updateChildren 函数，可以说是 diff 的核心，它主要是比较并找出新旧虚拟节点的子节点差异，以便实现最小化更新。

新旧子节点比较概括

updateChildren 函数接收的 oldCh 和 newCh 参数分别代表旧子节点和新子节点，它们各有两个头尾节点和两个头尾节点索引：

  • 节点

    • oldStartVnode —— 旧子节点的开始节点
    • oldEndVnode —— 旧子节点的结束节点
    • newStartVnode —— 新子节点的开始节点
    • newEndVnode —— 新子节点的结束节点

  • 节点索引

    • oldStartIdx —— 旧子节点的开始节点索引
    • oldEndIdx —— 旧子节点的结束节点索引
    • newStartIdx —— 新子节点的开始节点索引
    • newEndIdx —— 新子节点的结束节点索引

这些变量组合成四种比较方式。假若这四种方式都没匹配到，但节点设置了 key，那就会用 key 进行比较。而在比较的过程中，这些变量会逐渐向中间移动。当 oldStartIdx > oldEndIdx 或 newStartIdx > newEndIdx，则表明 oldCh 和 newCh 至少有一个已完成遍历，就会结束比较。

新旧子节点比较方式

  1. oldStartVnode 和 newStartVnode 比较。
  2. oldEndVnode 和 newEndVnode 比较。
  3. oldStartVnode 和 newEndVnode 比较。
  4. oldEndVnode 和 newStartVnode 比较。
  5. 以上4种比较都没匹配到，若是设置了key，就用key进行比较。
function updateChildren(parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
    let oldStartIdx = 0; // 旧节点的开始节点索引
    let newStartIdx = 0; // 新子节点的开始节点索引
    let oldEndIdx = oldCh.length - 1; // 旧子节点的结束节点索引
    let oldStartVnode = oldCh[0]; // 旧子节点的开始节点
    let oldEndVnode = oldCh[oldEndIdx]; // 旧子节点的结束节点
    let newEndIdx = newCh.length - 1; // 新子节点的结束节点索引
    let newStartVnode = newCh[0]; // 新子节点的开始节点
    let newEndVnode = newCh[newEndIdx]; // 新子节点的结束节点
    let oldKeyToIdx, idxInOld, vnodeToMove, refElm;

    // removeOnly 是仅使用 <transition-group> 时的一个特殊标志，
    // 以确保在离开转换期间被移除的元素保持在正确的相对位置
    const canMove = !removeOnly;

    checkDuplicateKeys(newCh); // 检查 key 值是否重复

    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
        if (isUndef(oldStartVnode)) {
            // oldStartVnode 向右移动
            oldStartVnode = oldCh[++oldStartIdx];
        } else if (isUndef(oldEndVnode)) {
            // oldEndVnode 向左移动
            oldEndVnode = oldCh[--oldEndIdx];
        } else if (sameVnode(oldStartVnode, newStartVnode)) {
            // oldStartVnode 和 newStartVnode 是同一个节点，则进行比较
            patchVnode(
                oldStartVnode,
                newStartVnode,
                insertedVnodeQueue,
                newCh,
                newStartIdx
            );
            // oldStartVnode 和 newStartVnode 向右移动
            oldStartVnode = oldCh[++oldStartIdx];
            newStartVnode = newCh[++newStartIdx];
        } else if (sameVnode(oldEndVnode, newEndVnode)) {
            // oldEndVnode 和 newEndVnode 是同一个节点，则进行比较
            patchVnode(
                oldEndVnode,
                newEndVnode,
                insertedVnodeQueue,
                newCh,
                newEndIdx
            );
            // oldEndVnode 和 newEndVnode 向左移动
            oldEndVnode = oldCh[--oldEndIdx];
            newEndVnode = newCh[--newEndIdx];
        } else if (sameVnode(oldStartVnode, newEndVnode)) {
            // oldStartVnode 和 newEndVnode 是同一个节点，则进行比较
            patchVnode(
                oldStartVnode,
                newEndVnode,
                insertedVnodeQueue,
                newCh,
                newEndIdx
            );

            canMove &&
                // 插入元素
                nodeOps.insertBefore(
                    parentElm,
                    oldStartVnode.elm,
                    nodeOps.nextSibling(oldEndVnode.elm)
                );

            // oldStartVnode 向右移动，newEndVnode 向左移动
            oldStartVnode = oldCh[++oldStartIdx];
            newEndVnode = newCh[--newEndIdx];
        } else if (sameVnode(oldEndVnode, newStartVnode)) {
            // oldEndVnode 和 newStartVnode 是同一个节点，则进行比较
            patchVnode(
                oldEndVnode,
                newStartVnode,
                insertedVnodeQueue,
                newCh,
                newStartIdx
            );
            canMove &&
                // 插入元素
                nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm);
            // oldEndVnode 向左移动，newStartVnode 向右移动
            oldEndVnode = oldCh[--oldEndIdx];
            newStartVnode = newCh[++newStartIdx];

        } else { // 第五种比较： 通过 key 来进行比较

            if (isUndef(oldKeyToIdx)) {
                // 创建一个以旧子节点的 key 和索引做为键与值的对象并返回
                oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx);
            }
            // 获取当前的旧子节点索引
            idxInOld = isDef(newStartVnode.key)
                ? oldKeyToIdx[newStartVnode.key]
                // 找出 oldCh（旧节点数组）中和 newStartVnode 是同一个节点的元素，然后返回其索引
                : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx);

            // 判断 idxInOld 是否存在
            if (isUndef(idxInOld)) {
                // 创建新节点
                createElm(
                    newStartVnode,
                    insertedVnodeQueue,
                    parentElm,
                    oldStartVnode.elm,
                    false,
                    newCh,
                    newStartIdx
                );
            } else {
                // 取出当前需要比较的旧子节点
                vnodeToMove = oldCh[idxInOld];
                // 是否为相同节点
                if (sameVnode(vnodeToMove, newStartVnode)) {
                    patchVnode(
                        vnodeToMove,
                        newStartVnode,
                        insertedVnodeQueue,
                        newCh,
                        newStartIdx
                    );
                    // 更新比较后，排除当前旧子节点即设置为 undefined，不在比较它。
                    oldCh[idxInOld] = undefined;
                    canMove &&
                        // 插入元素
                        nodeOps.insertBefore(
                            parentElm,
                            vnodeToMove.elm,
                            oldStartVnode.elm
                        );
                } else {
                    // 相同的 key，但却是不同的元素。视为新元素。
                    createElm(
                        newStartVnode,
                        insertedVnodeQueue,
                        parentElm,
                        oldStartVnode.elm,
                        false,
                        newCh,
                        newStartIdx
                    );
                }
            }
            // newStartVnode 向右移动
            newStartVnode = newCh[++newStartIdx];
        }
    }

    // 退出判断循环后，说明新或旧节点数组有一个已被查找完，这时有两种情况要处理：

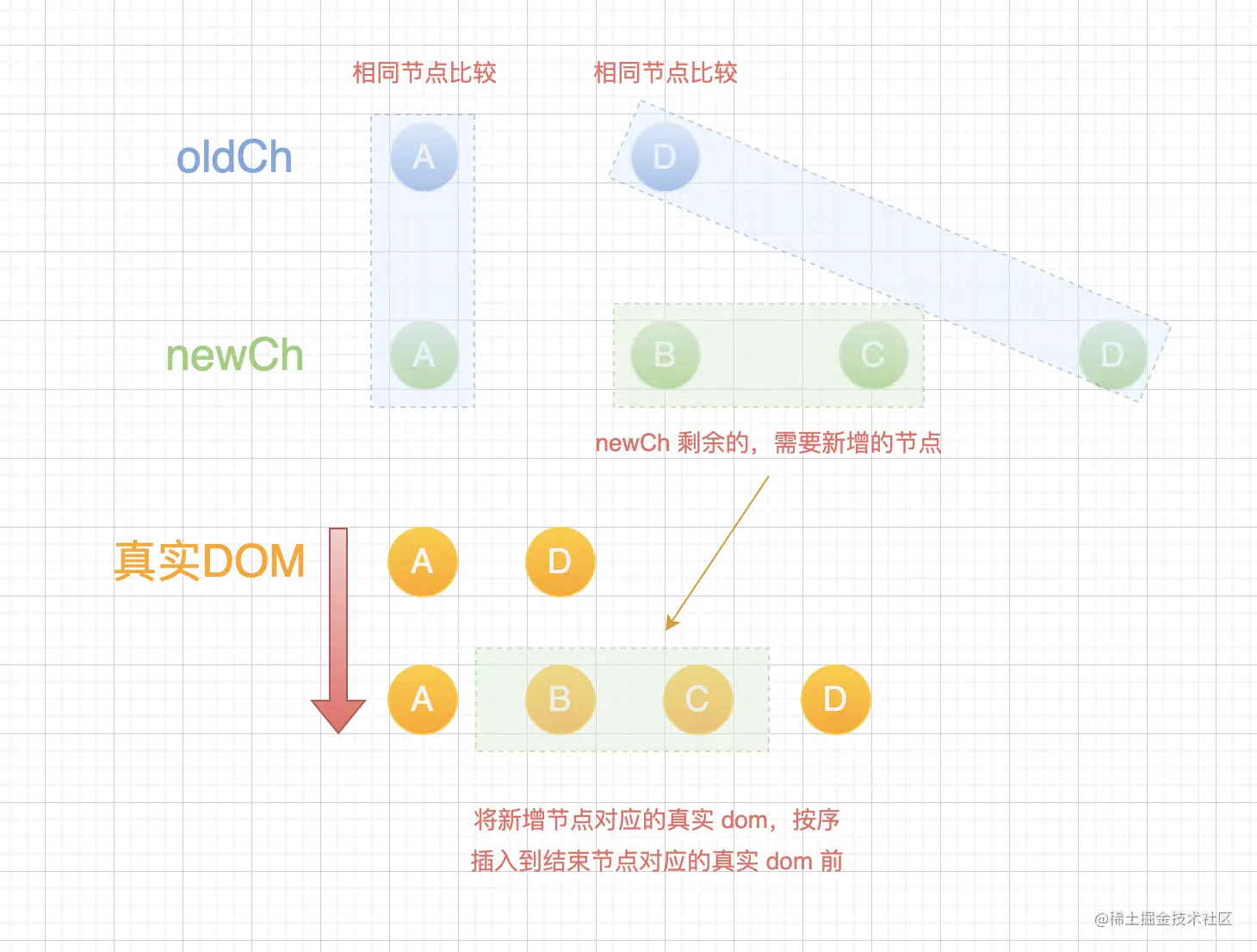

    // 第一种：oldStartIdx > oldEndIdx，则说明新节点数组中有剩余节点，需要新增。

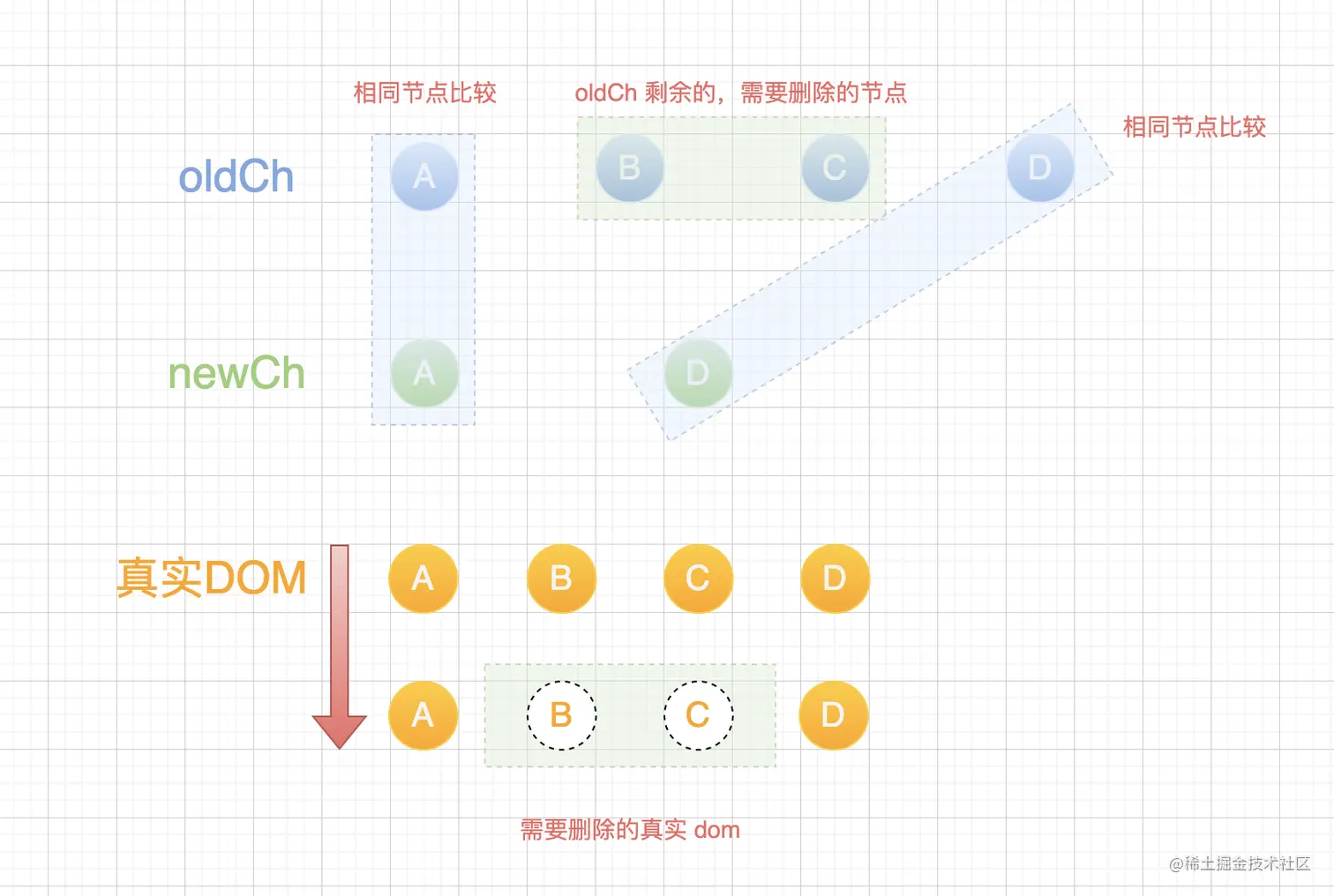

    // 第二种：newStartIdx > newEndIdx，则说明旧节点数组中有剩余节点，需要删除。
    if (oldStartIdx > oldEndIdx) {
        refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm;
        addVnodes(
            parentElm,
            refElm,
            newCh,
            newStartIdx,
            newEndIdx,
            insertedVnodeQueue
        );
    } else if (newStartIdx > newEndIdx) {
        removeVnodes(oldCh, oldStartIdx, oldEndIdx);
    }
}

图文解析

为了更好的理解 updateChildren 的代码逻辑（diff 过程），下面我将用图文结合的方式对它进行一次解析。

第一种比较方式

oldStartVnode 和 newStartVnode 进行比较：

  1. 执行sameVnode判断是否为相同节点。

  2. 若是相同节点，则执行patchVnode找出两者间的差异，有差异就更新视图，没有差异则什么都不做。在本例的真实 dom 中，文本内容 A 会更新为 a。

  3. oldStartVnode 和 newStartVnode 向右移动。

oldStartVnode = oldCh[++oldStartIdx];
newStartVnode = newCh[++newStartIdx];

截屏2021-10-17 19.09.33.png

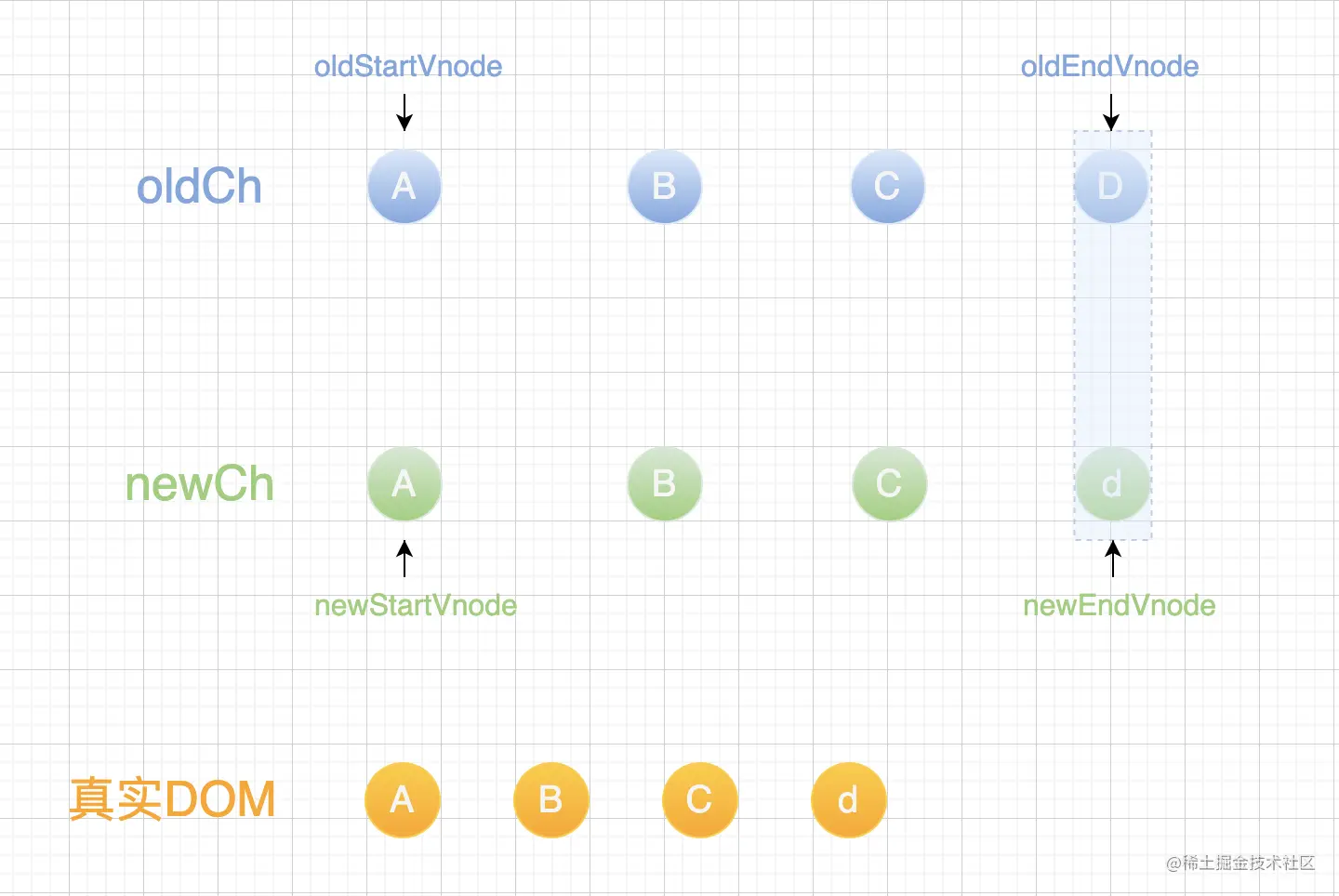

第二种比较方式

oldEndVnode 和 newEndVnode 进行比较：

  1. 执行sameVnode判断是否为相同节点。

  2. 若是相同节点，则执行patchVnode找出两者间的差异，有差异就更新视图，没有差异则什么都不做。在本例的真实 dom 中，文本内容 D 会更新为 d。

  3. oldEndVnode 和 newEndVnode 向左移动

oldEndVnode = oldCh[--oldEndIdx];
newEndVnode = newCh[--newEndIdx];

截屏2021-10-17 19.07.00.png

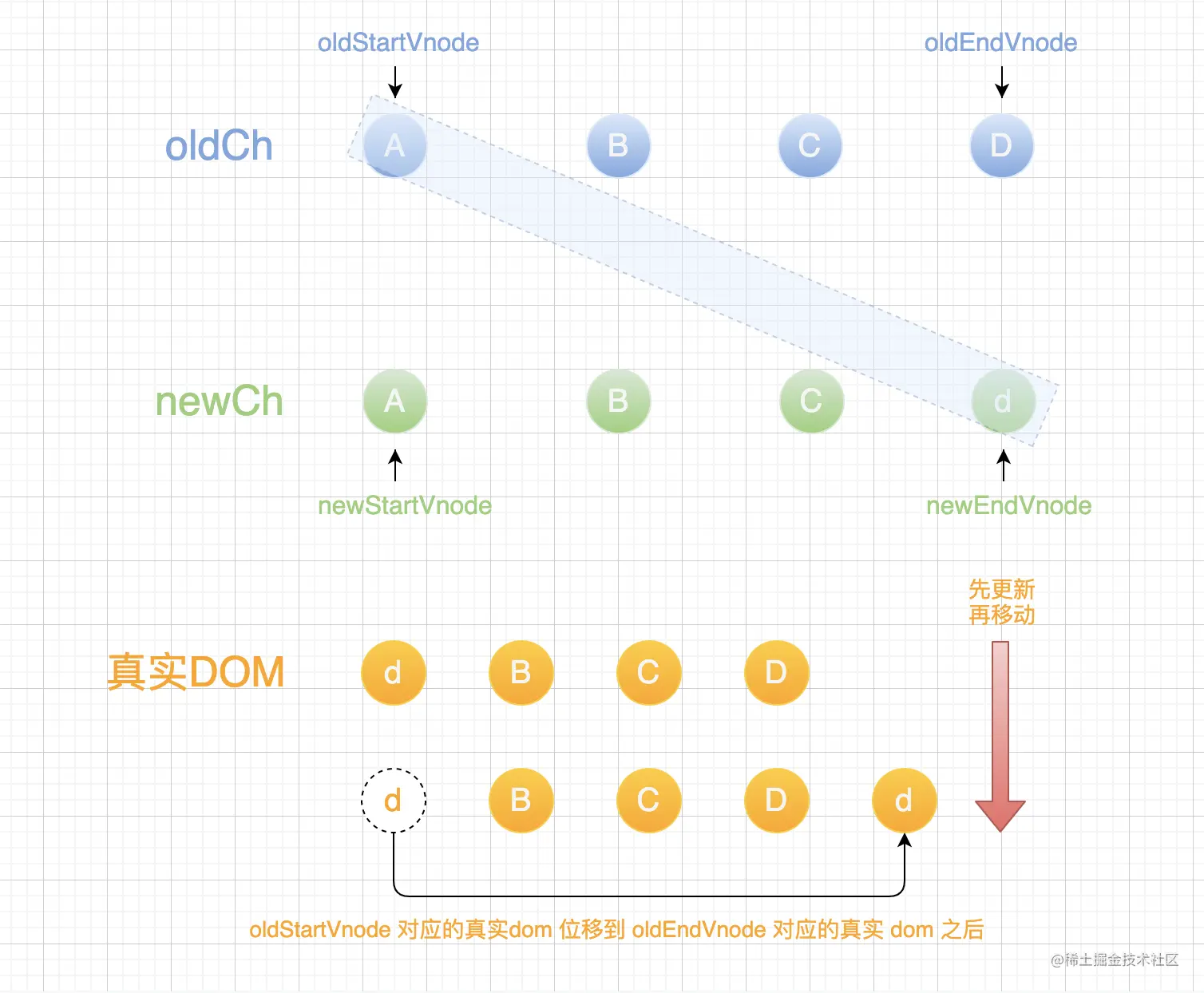

第三种比较方式

oldStartVnode 和 newEndVnode 比较：

  1. 执行sameVnode判断是否为相同节点。

  2. 若是相同节点，则执行patchVnode找出两者间的差异，有差异就更新视图，没有差异则什么都不做。在本例的真实 dom 中，文本内容 A 会更新为 d。

  3. oldStartVnode 对应的真实dom 位移到 oldEndVnode 对应的真实 dom 之后。

// 插入元素
nodeOps.insertBefore(
    parentElm,
    oldStartVnode.elm,
    nodeOps.nextSibling(oldEndVnode.elm)
);
  1. oldStartVnode 向右移动，newEndVnode 向左移动。
oldStartVnode = oldCh[++oldStartIdx];
newEndVnode = newCh[--newEndIdx];

截屏2021-10-17 19.03.16.png

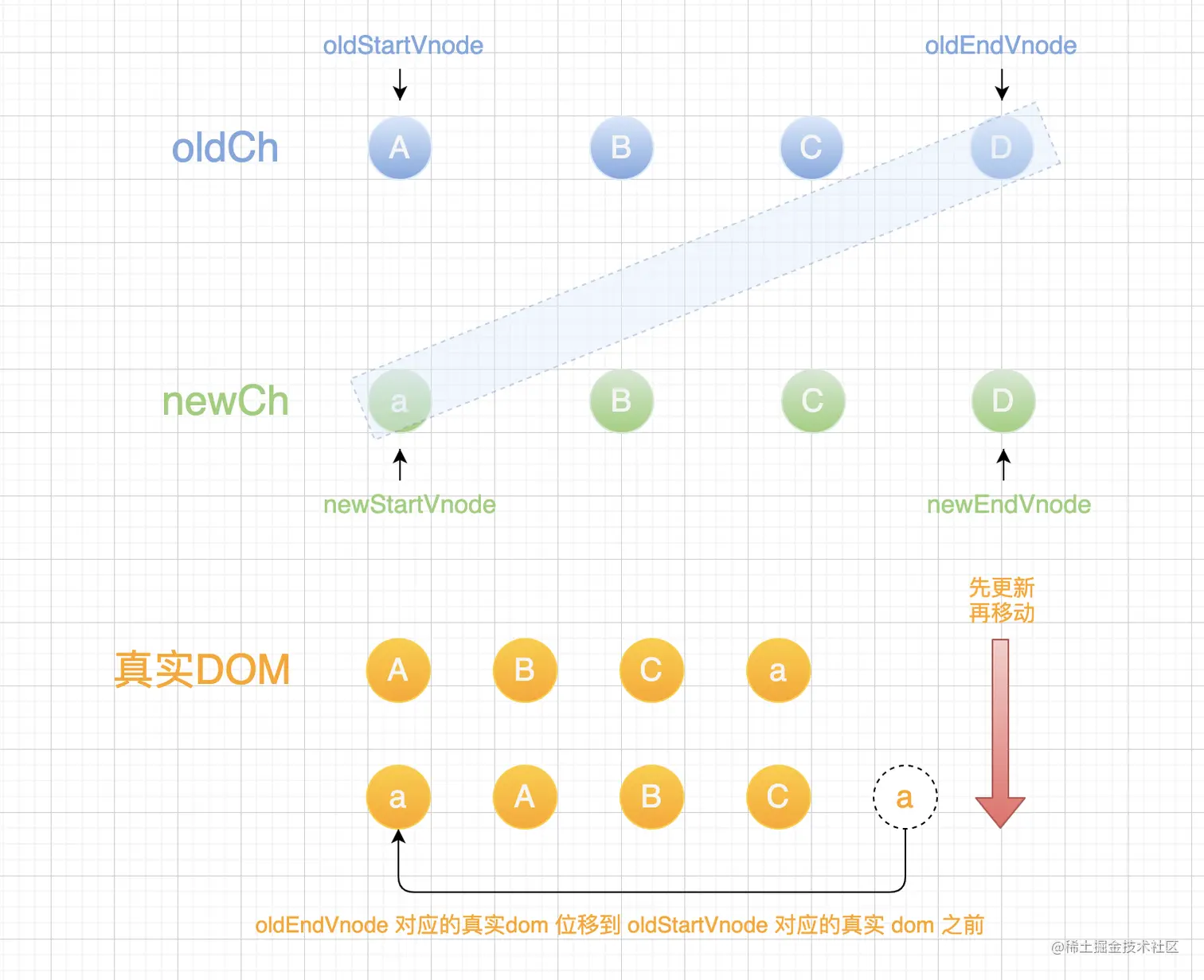

第四种比较方式

oldEndVnode 和 newStartVnode 比较：

  1. 执行sameVnode判断是否为相同节点。

  2. 若是相同节点，则执行patchVnode找出两者间的差异，有差异就更新视图，没有差异则什么都不做。在本例的真实 dom 中，文本内容 D 会更新为 a。

  3. oldEndVnode 对应的真实 dom 位移到 oldStartVnode 对应的真实 dom 之前。

// 插入元素
nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm);
  1. oldEndVnode 向左移动，newStartVnode 向右移动。
oldEndVnode = oldCh[--oldEndIdx];
newStartVnode = newCh[++newStartIdx];

截屏2021-10-17 18.54.22.png

第五种比较方式

若是以上4种比较都没匹配到，但设置了key，那就用key进行比较。下面有关大概思路和处理过程的叙述，建议结合 updateChildren 中关于用 key 进行比较的代码来看。

大概思路：

先通过 key 找出 oldCh（旧子节点数组）中与 newStartVnode（新子节点的开始节点）相同的节点的索引。若是没找到，就让 newStartVnode 同 oldCh 中的节点逐个比较，找出相同节点的索引。最后，根据这个索引是否存在，判断是进行节点比较还是创建新节点。

处理过程：

  1. 索引（idxInOld）不存在，执行createElm创建新节点。
  2. 索引（idxInOld）存在，则根据索引从 oldCh 中取出这个节点（vnodeToMove）进行比较。
    1. 执行sameVnode判断是否为相同节点。
    2. 是相同节点，则执行patchVnode找出两者间的差异，有差异就更新视图，没有差异则什么都不做。然后，将此节点对应的真实 dom 移动到 oldStartVnode 对应的真实 dom 之前。
    3. 不是相同节点（相同的 key，但却是不同的元素，则视为新元素），执行createElm创建新节点。
  • newStartVnode 向右移动

上述处理过程，在整体上分为两种情况：有相同节点和没有相同节点（需调用 createElm 函数）。 注意，实线尖头代表找到了相同节点，虚线尖头代表没找到相同节点。

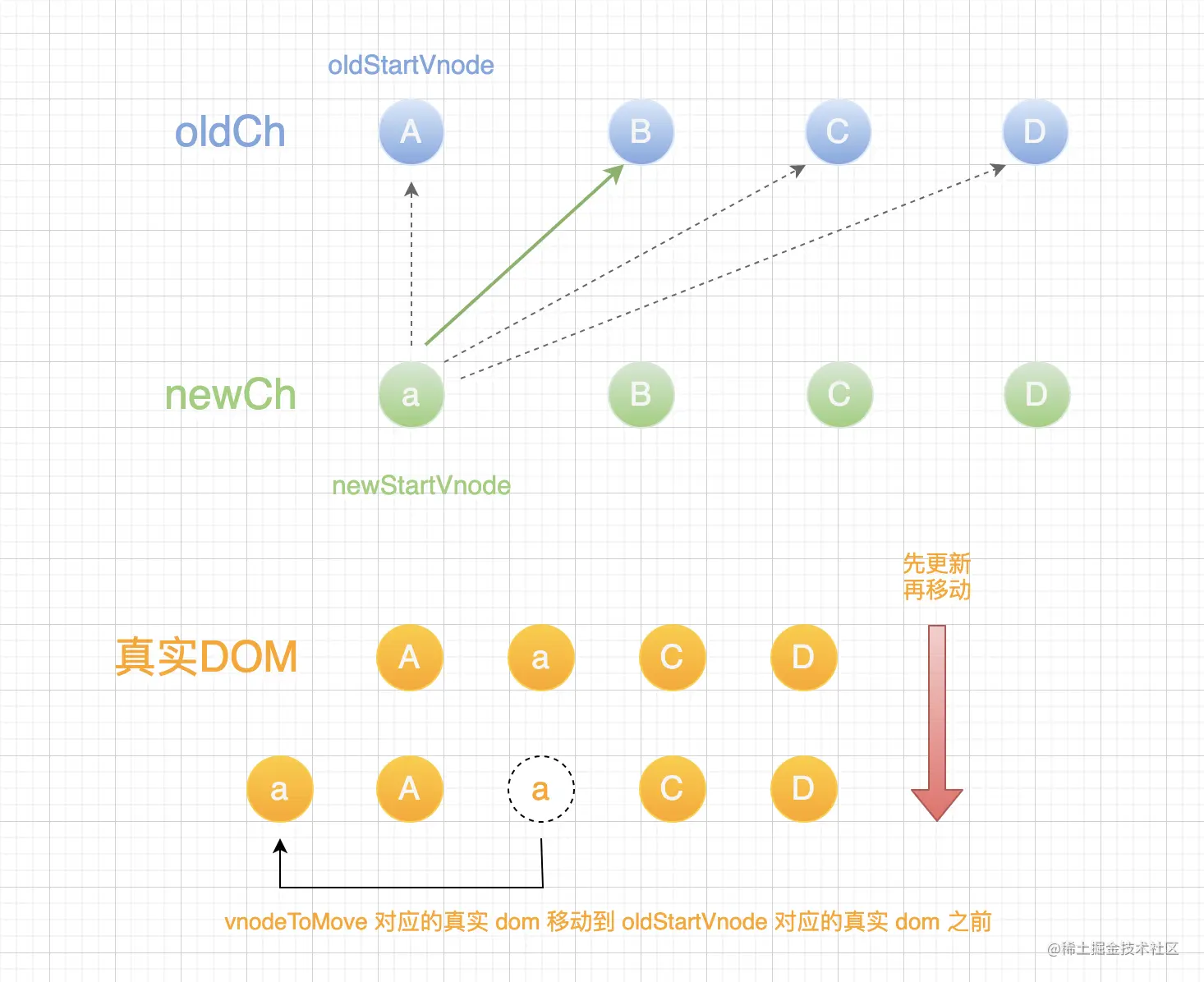

  • 有相同节点的示意图

截屏2021-10-17 21.44.29.png

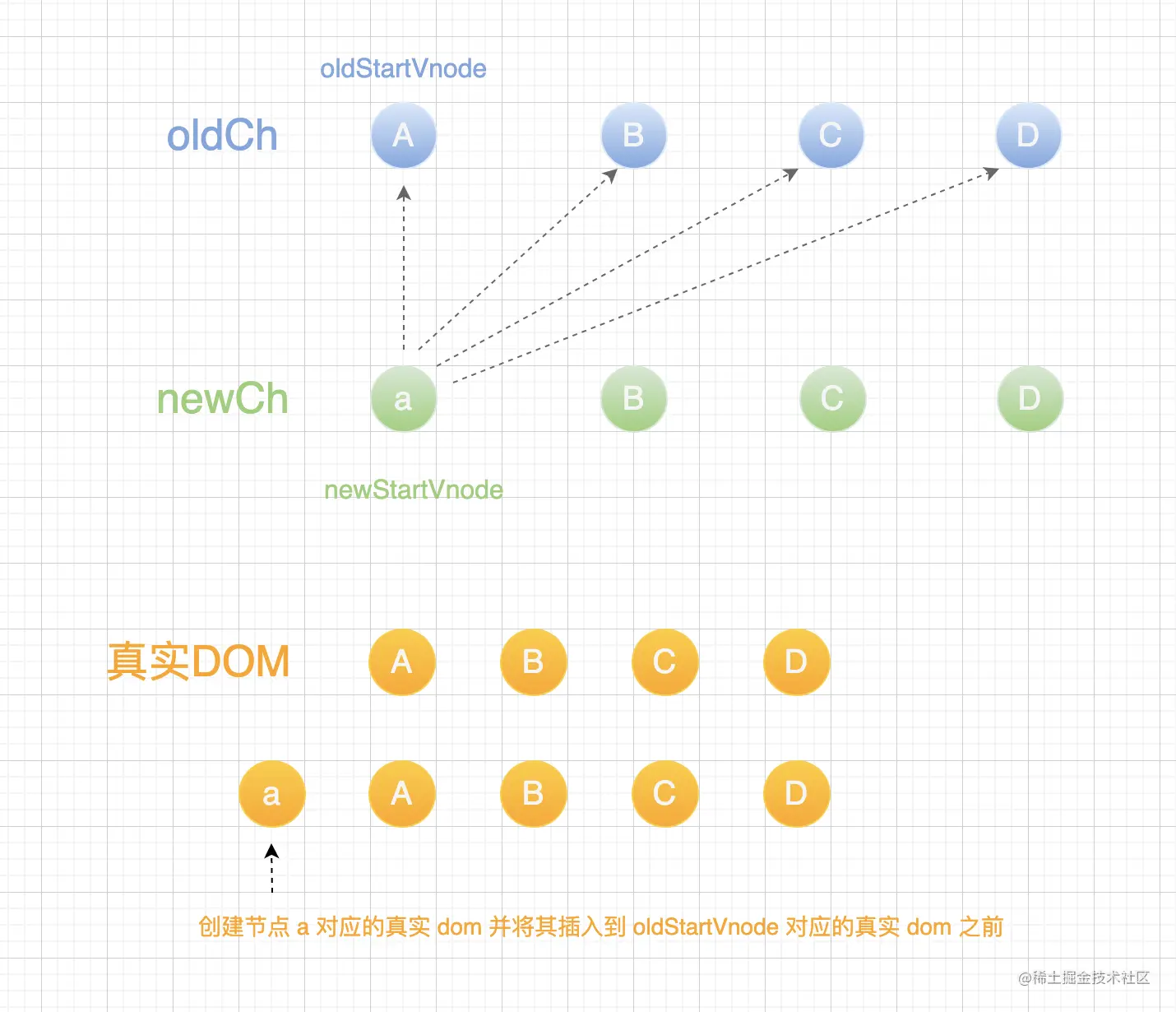

  • 没有相同节点的示意图

截屏2021-10-17 22.08.39.png

退出循环后的处理

代码展示：

if (oldStartIdx > oldEndIdx) {
    refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm;
    addVnodes(
        parentElm,
        refElm,
        newCh,
        newStartIdx,
        newEndIdx,
        insertedVnodeQueue
    );
} else if (newStartIdx > newEndIdx) {
    removeVnodes(oldCh, oldStartIdx, oldEndIdx);
}

退出循环，意味着在新子节点数组和旧子节点数组中，至少有一个已被查找完。从代码可以看出，这分为两种处理情况：

  1. oldStartIdx > oldEndIdx（旧子节点数组先遍历完），则说明 newCh（新子节点数组）中的节点比 oldCh（旧子节点数组）中的节点要多，也就是 newCh 中有剩余节点，这些节点需要新增。总结成一句话就是：oldCh 中没有的子节点，而 newCh 中有，就新增。

新增节点是通过调用 addVnodes 函数。但实际上，它在执行时会去调用 createElm 函数创建节点元素，然后通过 insert 函数，将节点元素插入到相应位置。

// 为便于了解代码逻辑，所以省略了一些代码
function createElm(
    vnode, // 虚拟节点对象
    insertedVnodeQueue, // 存储已插入的 vnode 的队列
    parentElm, // vnode.elm 父元素
    refElm, // 紧跟在 vnode.elm 之后的元素
    nested,
    ownerArray,
    index
) {
    if (isDef(vnode.elm) && isDef(ownerArray)) {
        // 这个 vnode 在之前的渲染中使用过!
        // 现在它被用作一个新节点，当它被用作插入参考节点时，覆盖它的 elm 会导致潜在的补丁错误。
        // 相反，我们在为节点创建相关的 DOM 元素之前按需克隆节点。
        vnode = ownerArray[index] = cloneVNode(vnode);
    }

    const data = vnode.data; // 获取元素属性
    const children = vnode.children; // 获取子元素
    const tag = vnode.tag; // 获取标签

    // 元素节点
    if (isDef(tag)) {
        // 创建元素
        vnode.elm = nodeOps.createElement(tag, vnode);
        // 创建子元素
        createChildren(vnode, children, insertedVnodeQueue);
        if (isDef(data)) {
            // 处理元素上的各种属性
            invokeCreateHooks(vnode, insertedVnodeQueue);
        }
        // 插入元素
        insert(parentElm, vnode.elm, refElm);
    } else {
        // 纯文本节点
        vnode.elm = nodeOps.createTextNode(vnode.text);
        insert(parentElm, vnode.elm, refElm);
    }
}

// 为便于了解代码逻辑，所以省略了一些代码
function insert(parent, elm, ref) {
    // 存在父级
    if (isDef(parent)) {
        // elm 之后存在元素（有同级的兄弟元素）
        if (isDef(ref)) {
            // elm 和 ref 元素的父级元素是同一个（elm 和 ref是同级兄弟元素）
            if (nodeOps.parentNode(ref) === parent) {
                // 将 elm 插入到 ref 之前
                nodeOps.insertBefore(parent, elm, ref);
            }
        } else {
            // elm 之后不存在元素，也就是 ref 不存在，则将 elm 插入到 parent 节点
            // 元素列表（childNodes[] 数组）的末尾
            nodeOps.appendChild(parent, elm);
        }
    }
}

新增的元素节点的位置示意图：

  • 新增的元素节点后不存在元素节点

截屏2021-10-18 17.55.53.png

  • 新增的元素节点后存在元素节点

截屏2021-10-18 18.05.25.png

  1. newStartIdx > newEndIdx（新子节点数组先遍历完），则说明 oldCh（旧子节点数组）中的节点比 newCh（新子节点数组）中的节点要多，也就是 oldCh 中有剩余节点，这些节点需要删除。总结成一句话就是：newCh 中没有的子节点，而 oldCh 中有，就删除。

删除节点主要通过调用 removeVnodes 函数。

function removeVnodes(vnodes, startIdx, endIdx) {
    for (; startIdx <= endIdx; ++startIdx) {
        const ch = vnodes[startIdx];

        if (isDef(ch)) { // ch 是否存在
            removeNode(ch.elm);
        }
    }
}

function removeNode(el) {
    const parent = nodeOps.parentNode(el);

    if (isDef(parent)) { // parent 是否存在
        nodeOps.removeChild(parent, el); // 删除
    }
}

删除元素节点的示意图：

截屏2021-10-18 18.31.28.png

结束

在阅读的过程中，如果同学们发现了说的不对的地方，还请不吝赐教。当然，若是你觉得有所收获，还请为我点个赞👍，谢谢！

avatar
文章
阅读
粉丝
