Diff算法

托尼老师爱蹦迪
150 阅读4分钟

虚拟DOM：

  • 定义：vdom是对dom的js抽象表示，能够描述DOM结构和关系。最少包含三个属性：tag、props、children。应用的各种状态变化会作用于vdom，最终映射到真实dom上

  • 核心思想：对复杂的DOM结构，提供一种方便的工具，进行最小化的DOM操作

  • 优点：

    • 轻量、快速：数据改变时，对比新旧两个vdom，得出最小的dom操作，提升性能

    • 跨平台：将vdom转换为不同运行时特殊操作实现跨平台

    • 兼容性：加入兼容性代码可以增强操作的兼容性


#### vue中的diff算法
  • 概念：diff算法是一种优化手段，是虚拟DOM技术的必然产物。将前后两个模块进行差异化对比，修补差异化的过程叫做patch。
  • 本质：diff算法的本质是找出两个对象之间的差异，目的是尽可能复用节点
  • 为什么用：在vue2.x中降低了watcher的粒度，每个组件只有一个watcher，为了更精确地找到变化的位置，我们需要diff
  • 什么时候用：数据改变的时候，由于数据响应式会触发setter，setter会触发通知，将watcher加入异步更新队列（相同的watcher只能入列一次）。在每次事件循环结束时清空队列，执行watcher的run方法，调用组件的渲染函数render和更新函数update，重新渲染虚拟dom，比较新旧虚拟dom，触发diff算法
  • 怎么用：diff算法整体遵循深度优先、同层比较的策略。两个节点之间会根据是否有子节点或文本节点做不同操作。比较两组子节点是算法的重点。首先假设头尾节点可能相同做4次对比尝试，如果没有找到相同节点才按照通用方式递归查找。查找结束剩余的节点会做删除或追加操作。整个过程中，借助key可以非常精确的找到相同节点

整体流程：

  1. /src/core/instance/lifecycle.js：渲染/更新组件，执行patch方法

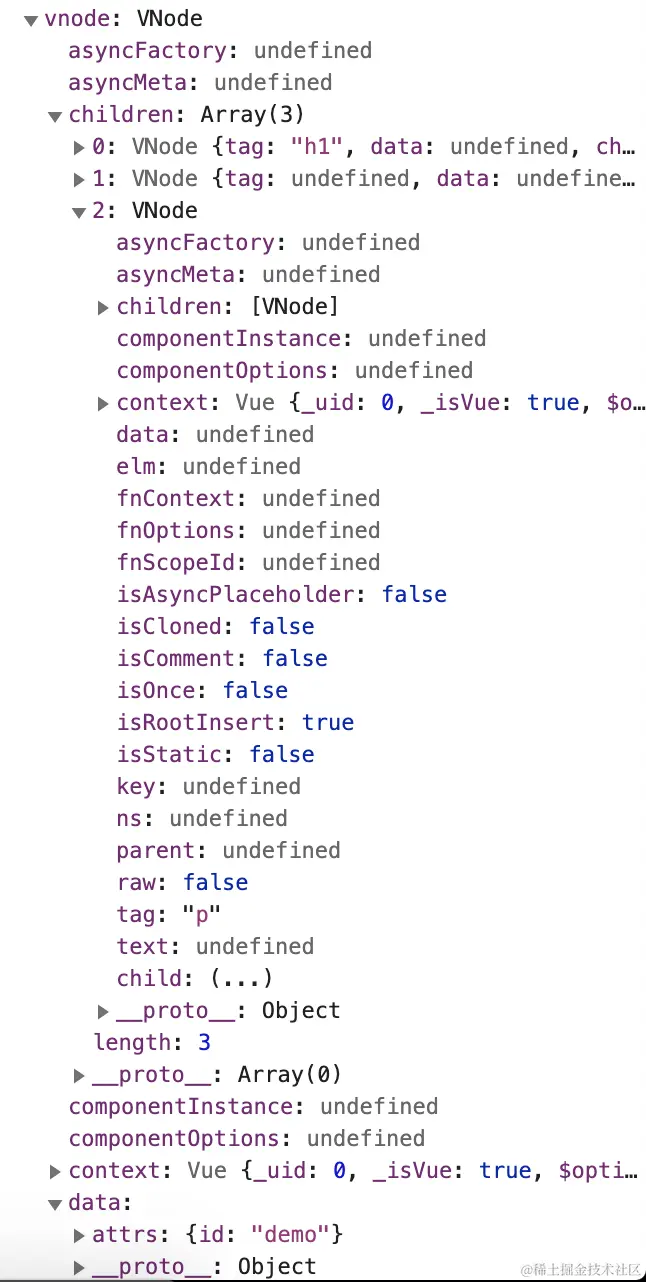

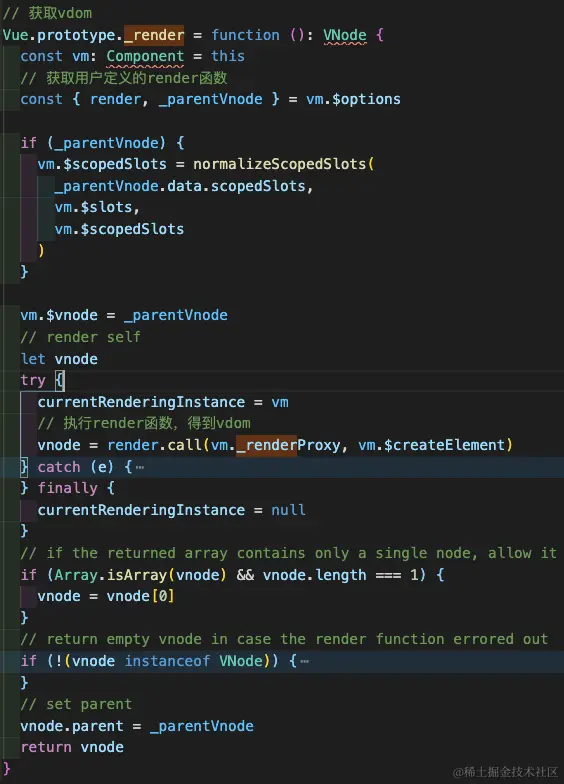

image.png 2. 生成vdom：/src/core/instance/render.js

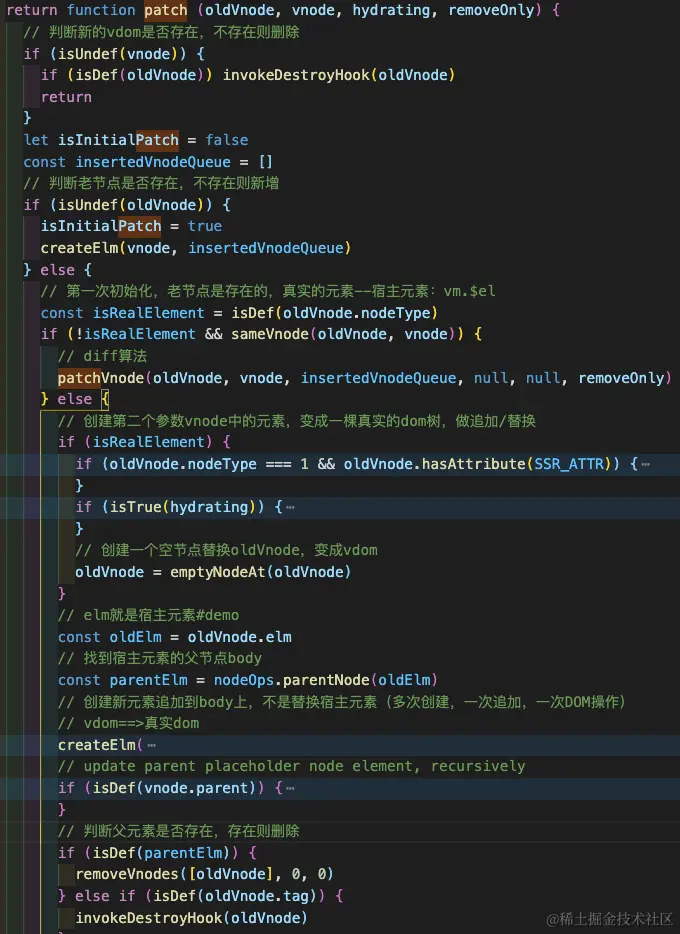

image.png 3. diff算法：/src/core/vdom/patch.js
树级别的比较：新树不存在删除，老树不存在新增，都存在执行diff更新

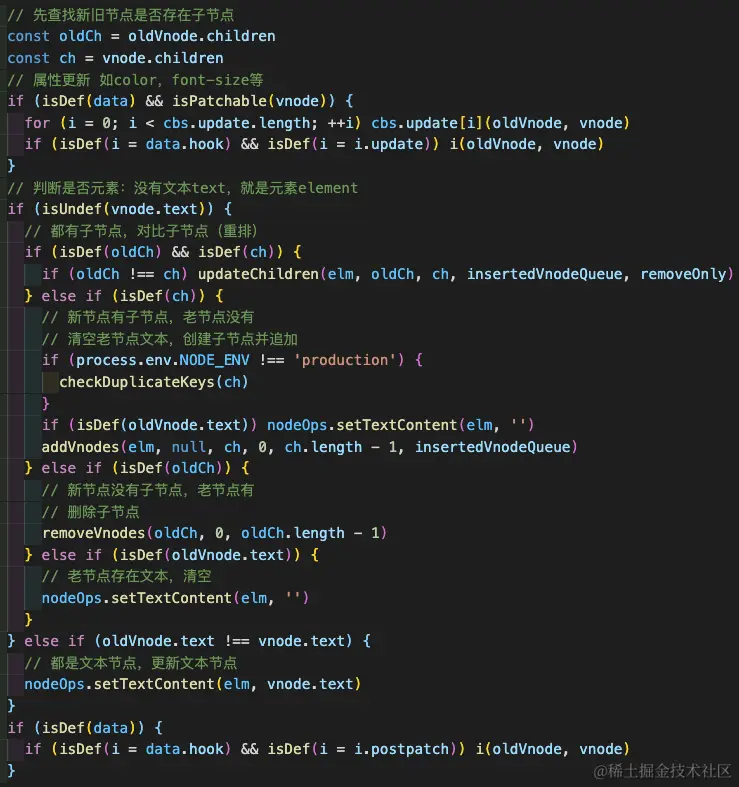

patchVnode(oldVnode, vnode, insertedVnodeQueue, null, null, removeOnly)

比较两个vnode，原则：深度优先，同级比较，包括三种类型操作：属性更新、文本更新、子节点更新

具体规则如下：

  1. 如果新老节点均有children子节点，则对子节点进行diff操作，调用updateChildren
  2. 如果老节点没有children子节点，而新节点有，先清空老节点的文本内容，再为其新增子节点
  3. 如果老节点有children子节点，而新节点没有，则移除该节点的所有子节点
  4. 如果新老节点都没有children子节点，文本替换

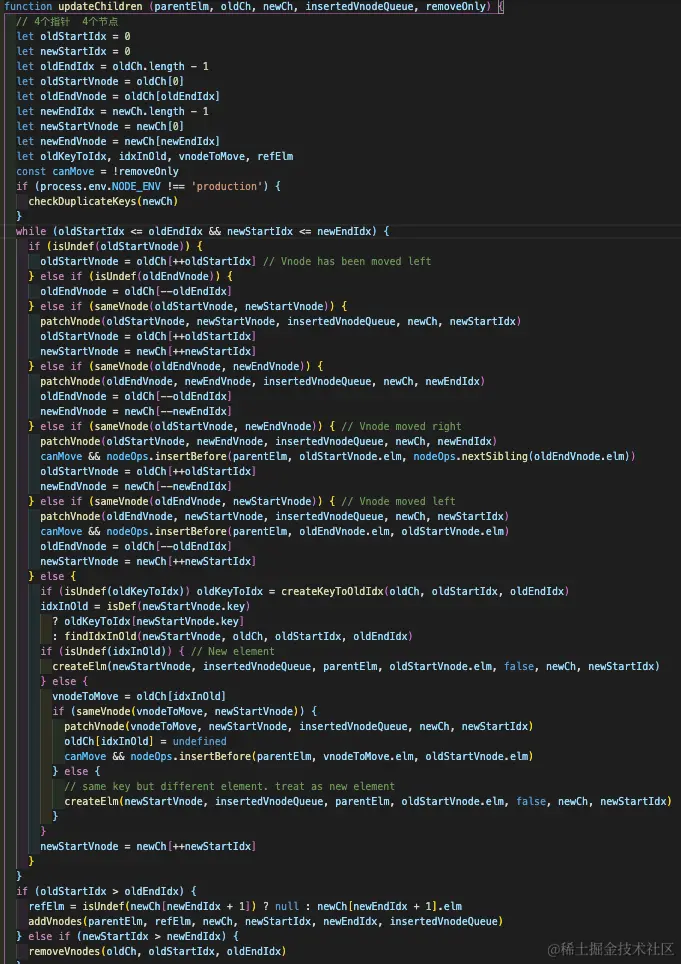

updateChildren：主要作用是用一种比较高效的方式对比新旧两个vnode的children得出最小的操作补丁

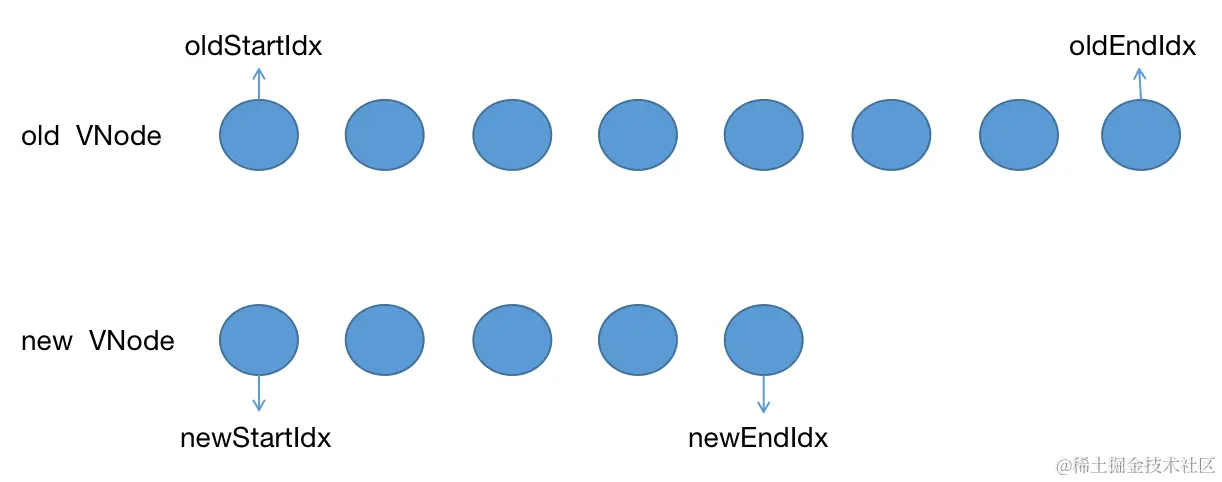

image.png 在新旧vnode左右头尾各有两个指针，在遍历过程中，4个指针逐渐向中间靠拢，当oldStartIdx > oldEndIdx，或者 newStartIdx > newEndIdx时，循环结束

遍历规则：4个指针两两交叉对比，4中比较规则

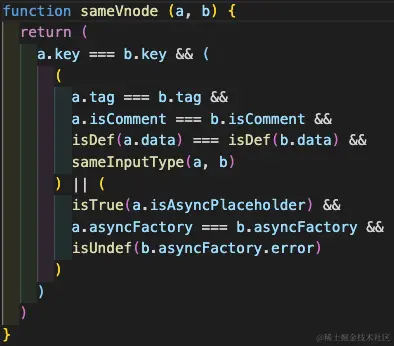

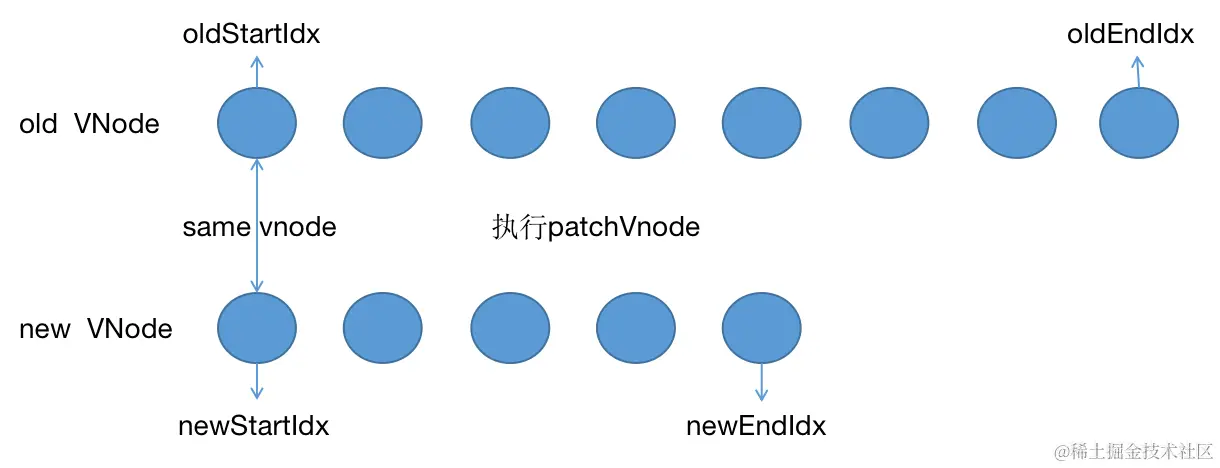

  1. oldStartVnode === newStartVnode或者oldEndVnode === newEndVnode，满足sameVNode，直接将该vnode节点执行patchVnode

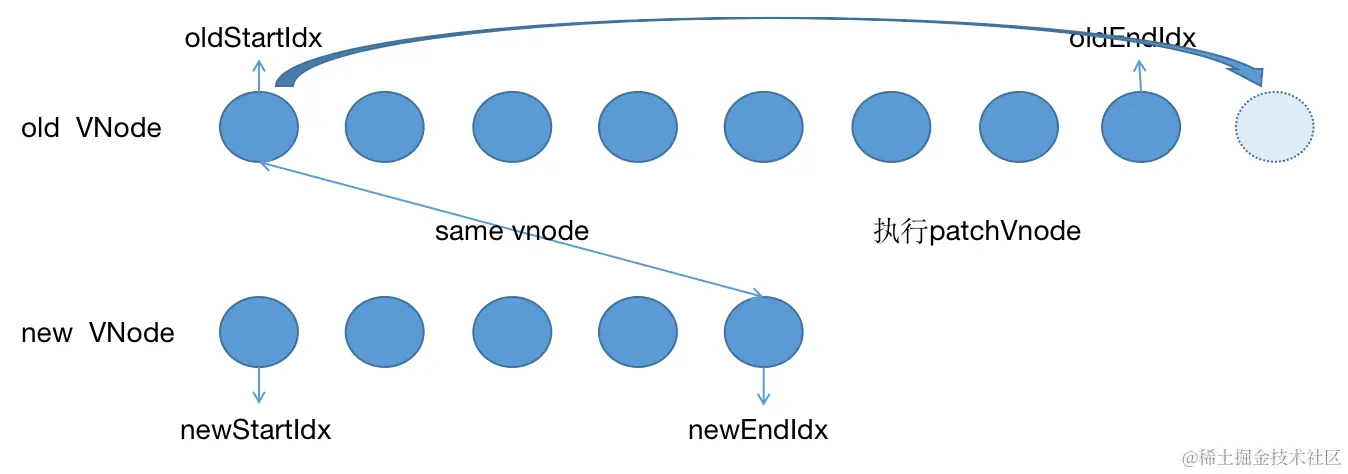

image.png 2. oldStartVnode === newEndVnode，说明oldStartVnode已经跑到oldEndVnode后边，执行patchVnode同时还需要将真实DOM节点移动到oldEndVnode后边

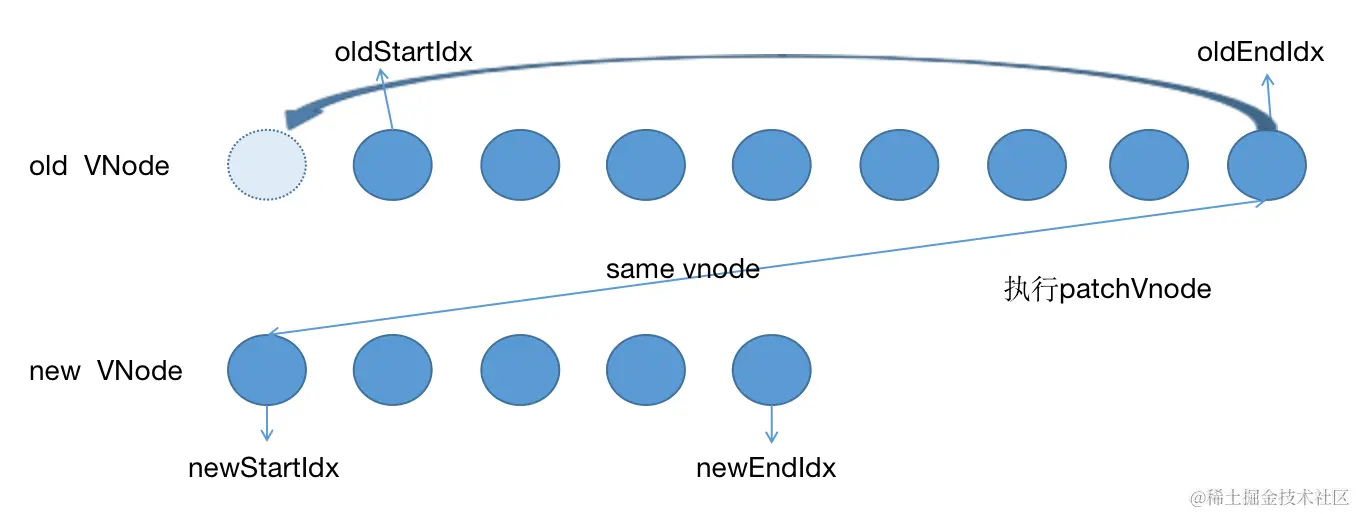

image.png 3. oldEndVnode === newStartVnode，说明oldEndVnode已经跑到oldStartVnode前边，执行patchVnode同时还需要将真实DOM节点移动到oldStartVnode前边

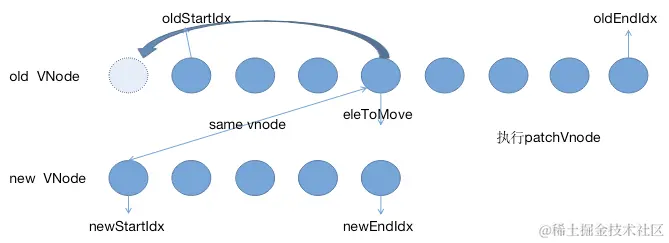

image.png 4. 以上三种均不符合，则在old VNode中找与newStartVnode满足sameVNode的VNodeToMove，若存在，则执行patchVnode，同时将VNodeToMove对应的DOM移动到oldStartVnode对应的DOM前边

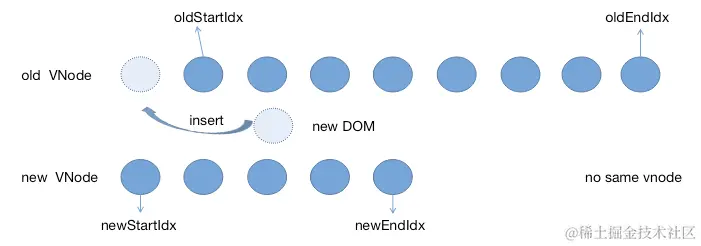

image.png 5. newStartVnode在old VNode中没有找到相同的key，或者key相同却不是sameVNode，调用createElm创建一个新的DOM节点，将新的DOM插入到oldStartVnode对应的DOM前边


循环结束，处理剩下的节点

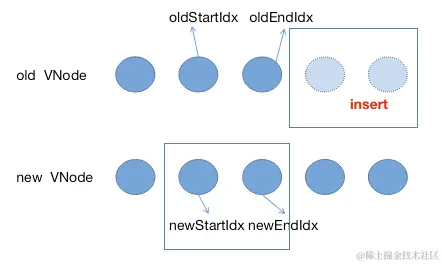

  1. 当oldStartIdx > oldEndIdx，旧的VNode遍历结束，新VNode还没有结束，说明新VNode节点比老VNode多，调用addVnodes方法，将剩下的VNode对应的DOM插入到真实DOM中

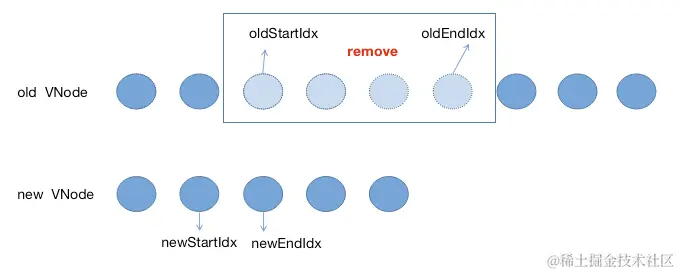

image.png 2. 当newStartIdx  > newEndIdx，新VNode遍历结束，老遍历结束还有剩余，需要将老VNode删除
