高速PCB设计HDMI特性阻抗设计方法

2,457 阅读1分钟

1 HDMI 布线注意事项

  • 1、差分对间距优先设置为9mil或11mil,线宽推荐使用5-8mil,线宽可根据实际产品做调整;如果走线够宽,则其阻抗更好的控制。
  • 2、建议少出现过孔现象,如果需要打过孔,可以按照正常的过程大小只做,推荐内径20mil,外径40mil,并保持过孔周围远离GND铜皮;
  • 3、如果使用差分对过孔,建议过孔间间距在35mil左右;
  • 4、ESD、电阻电容等器件,过孔就近打,周围移除GND铺铜;抠掉底部差分对GND平面;
  • 5、差分对周围相同层,禁止铺铜;
  • 6、特性阻抗保持100Ω差动阻抗,根据实际情况而定;也可以用单根50Ω特性阻抗代替;
  • 7、HDMI 差分组内5mil 误差,组间 10mil误差(该要求可选)。

2 差分走线

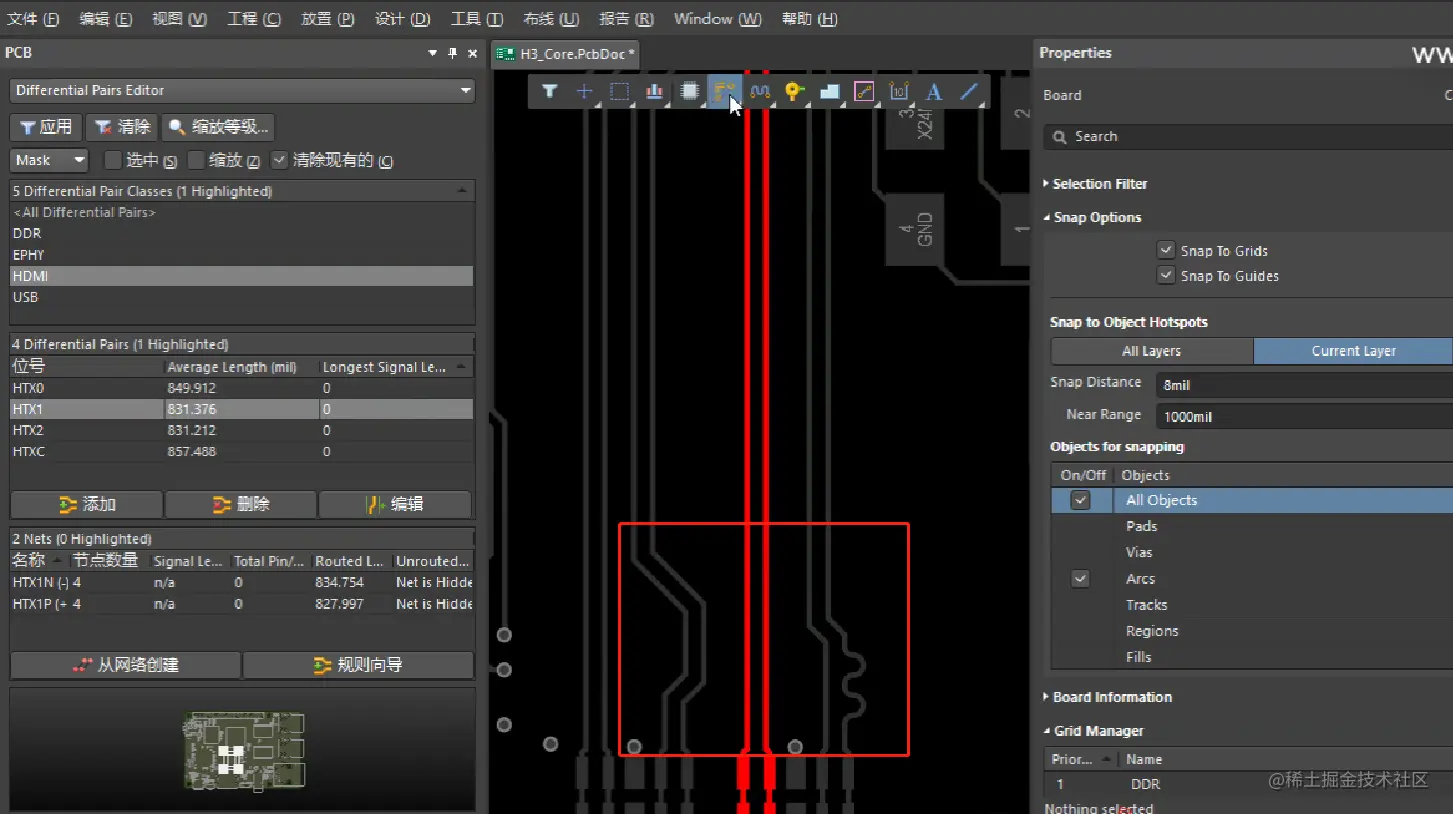

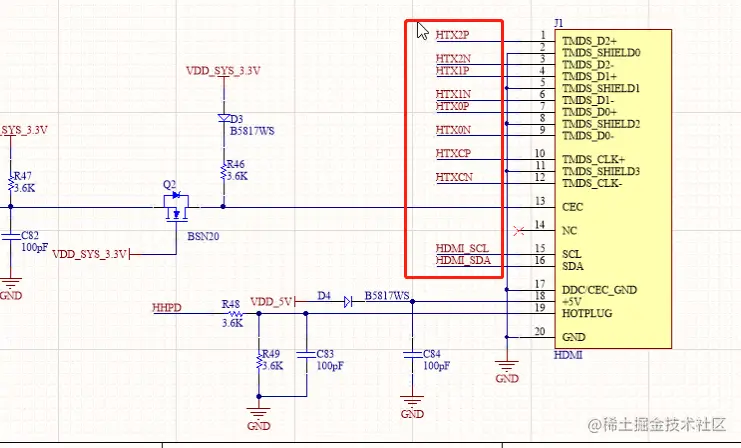

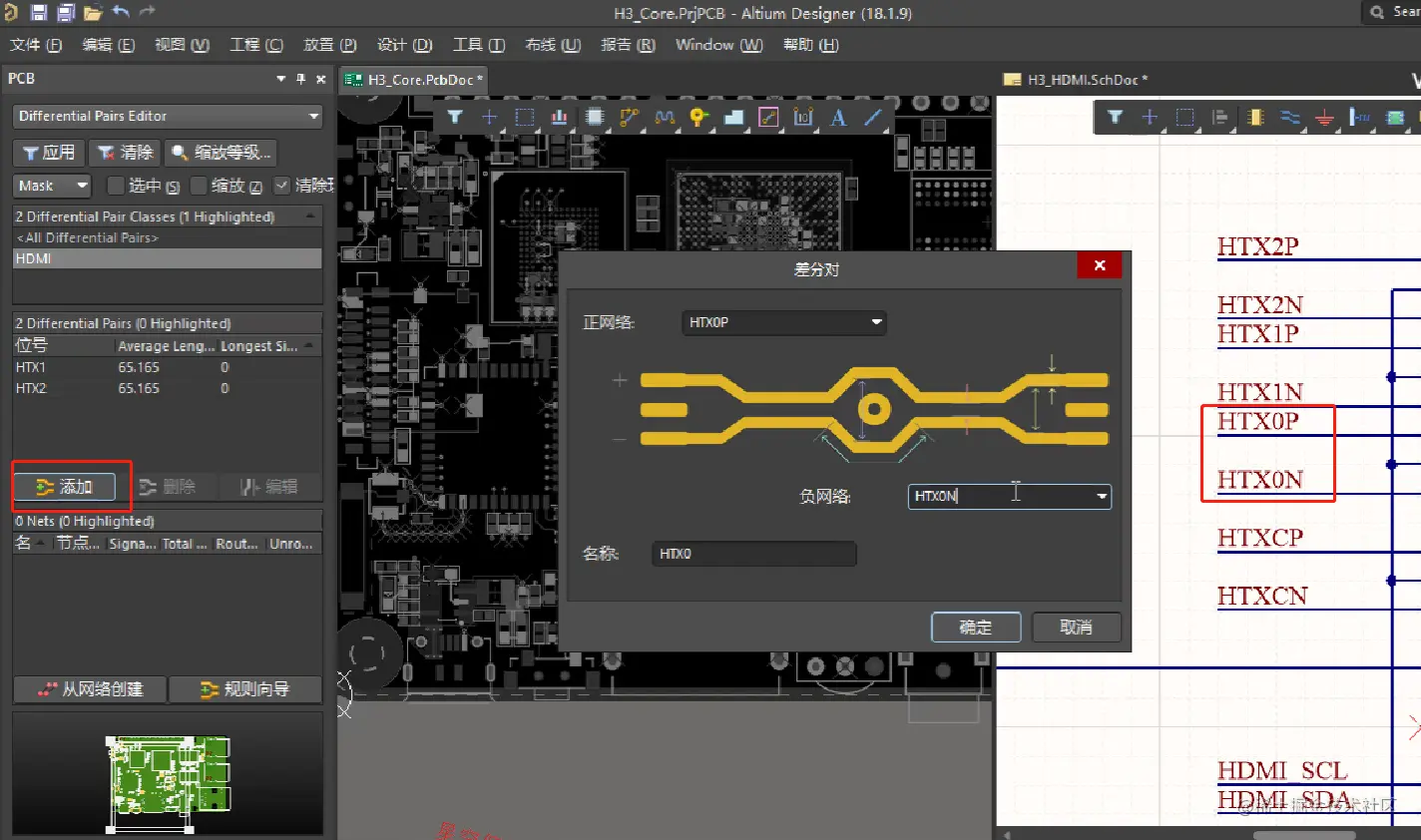

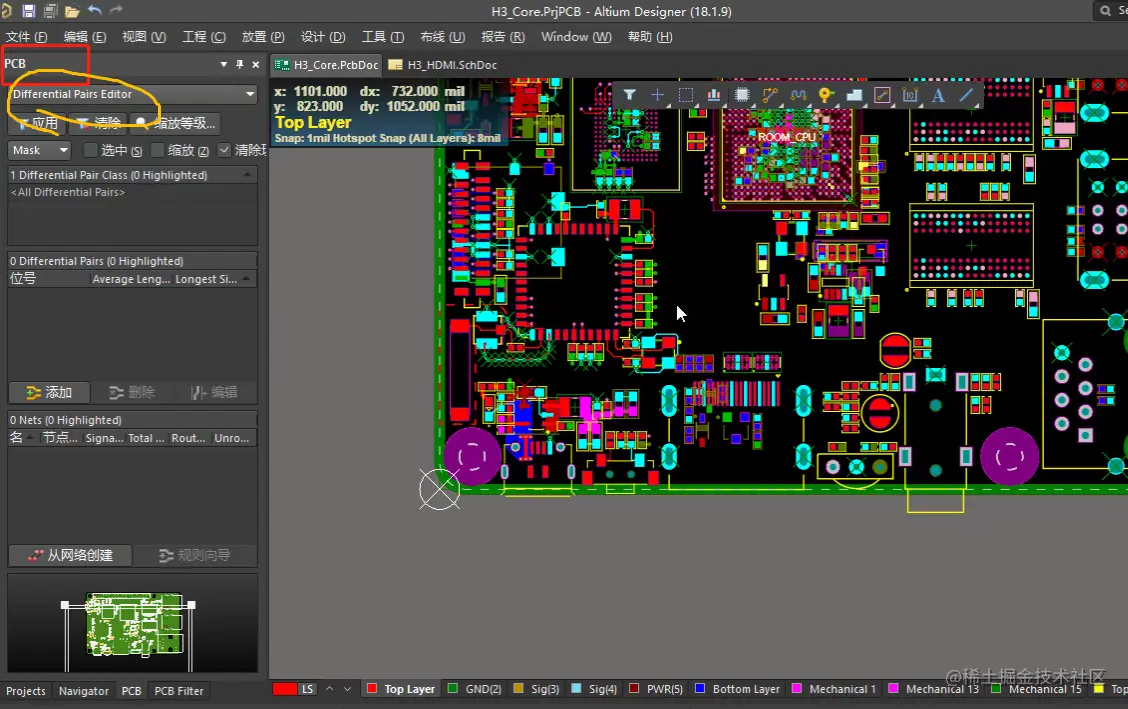

  • 添加差分对 image.png image.png image.png

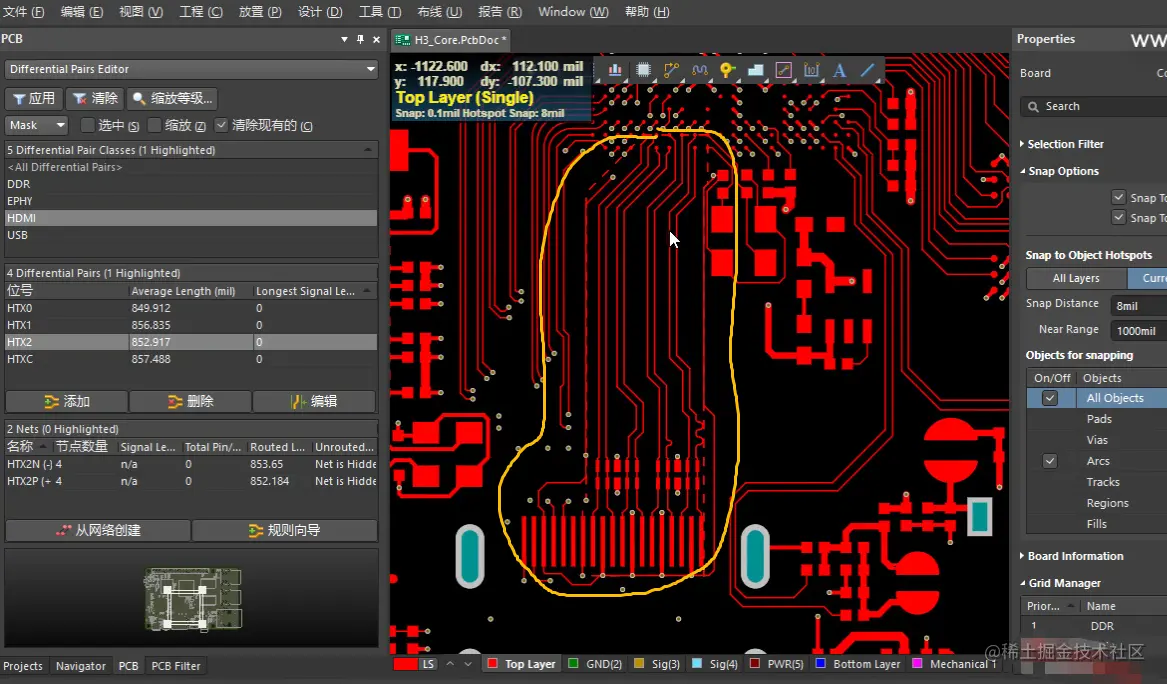

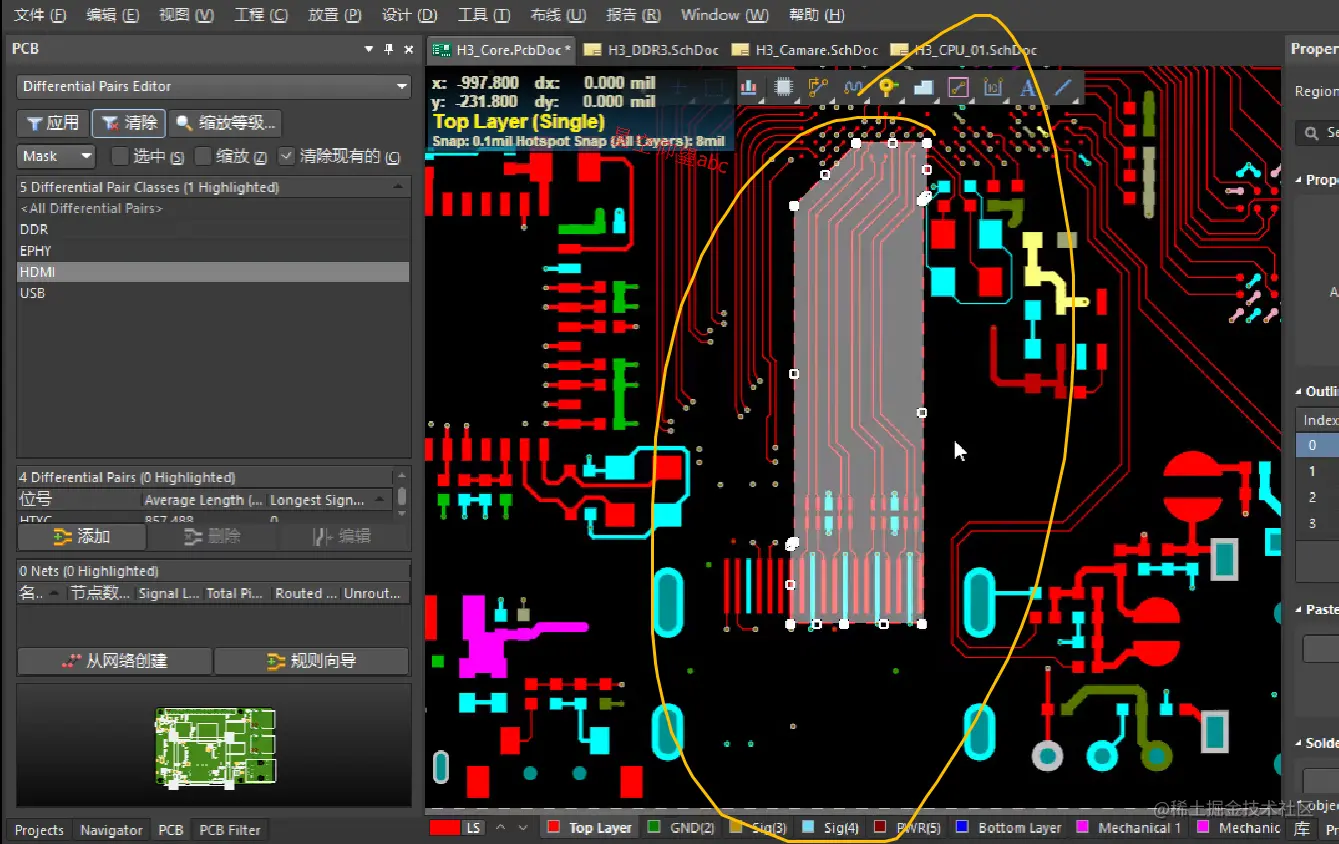

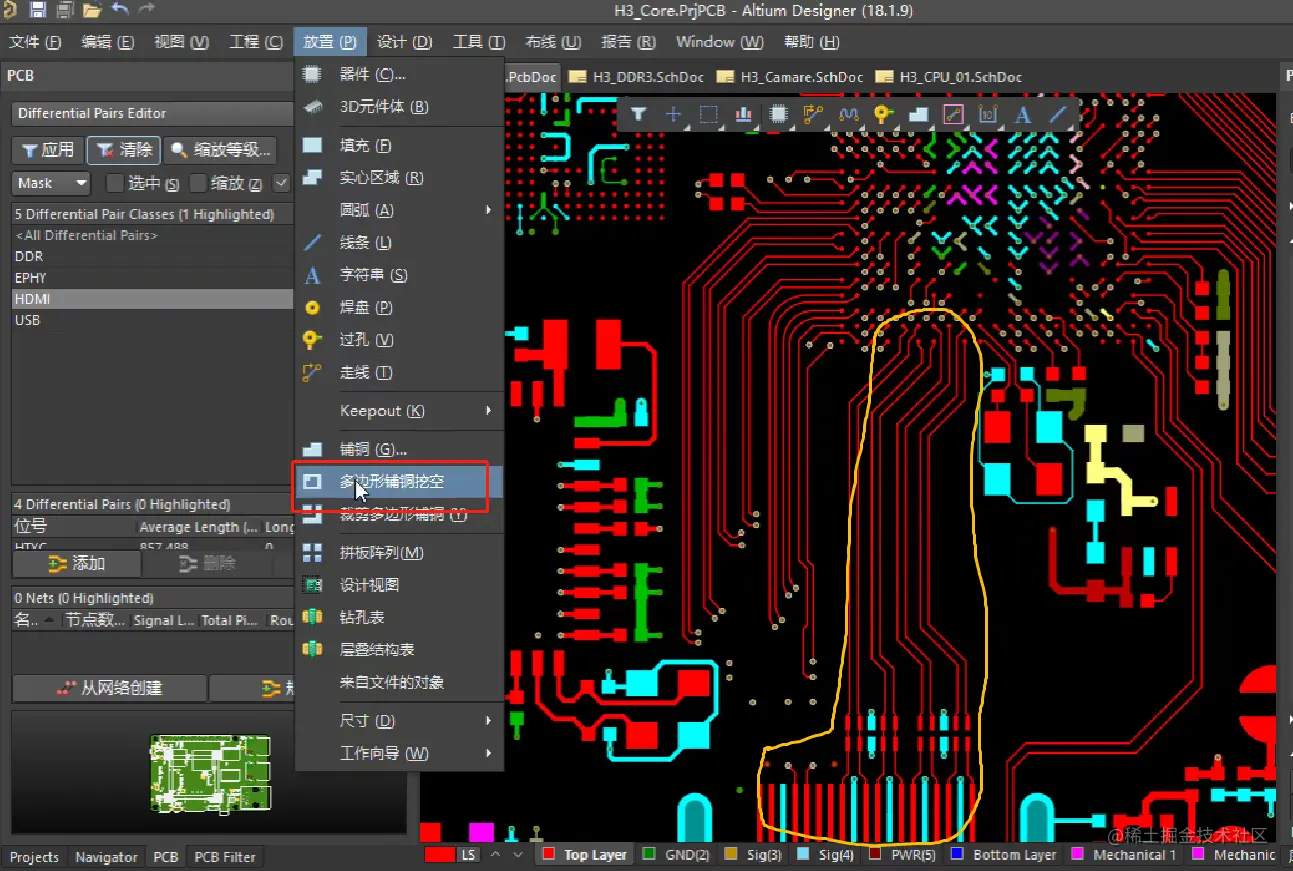

  • 差分对周围相同层,禁止铺铜,圈出该区域 image.png

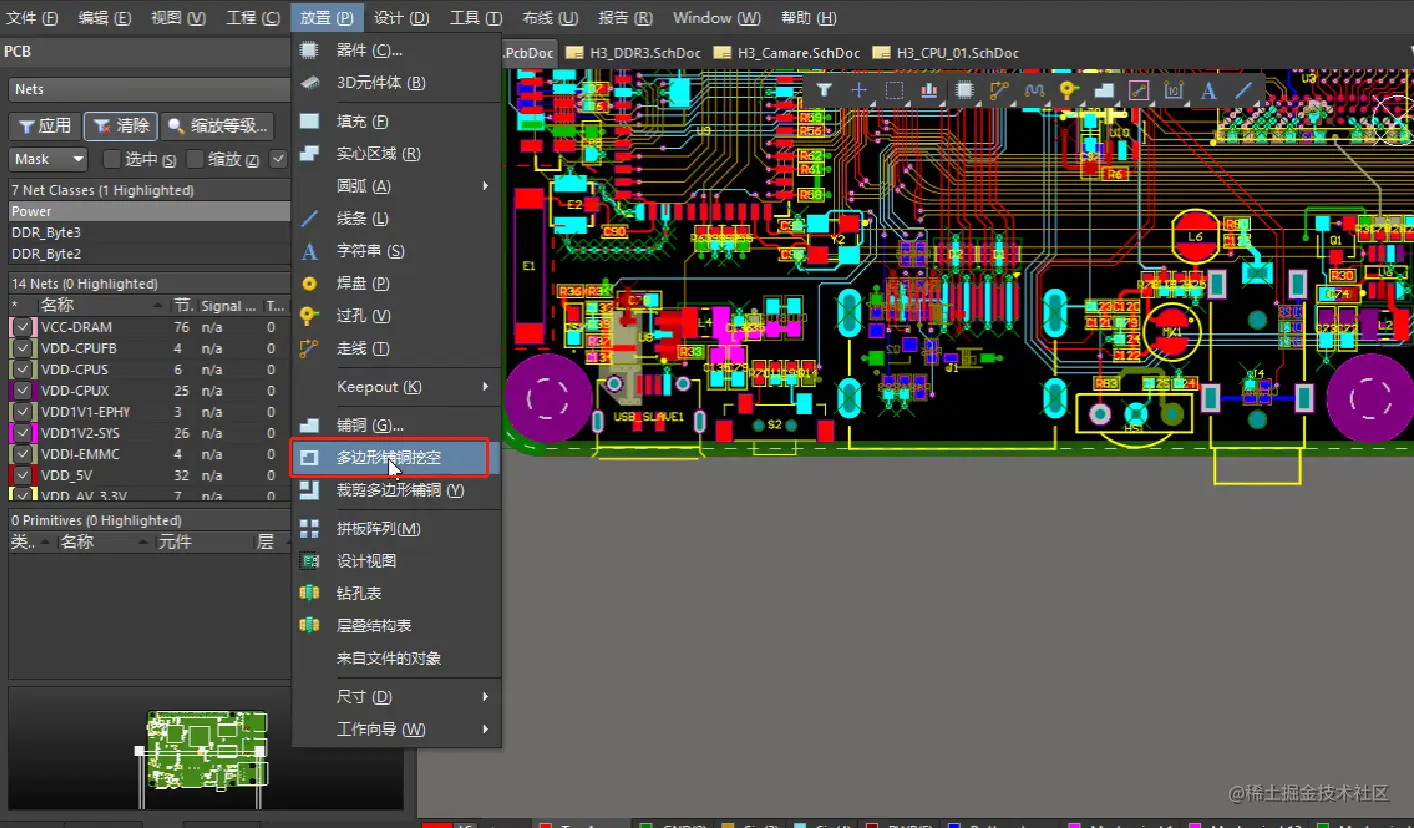

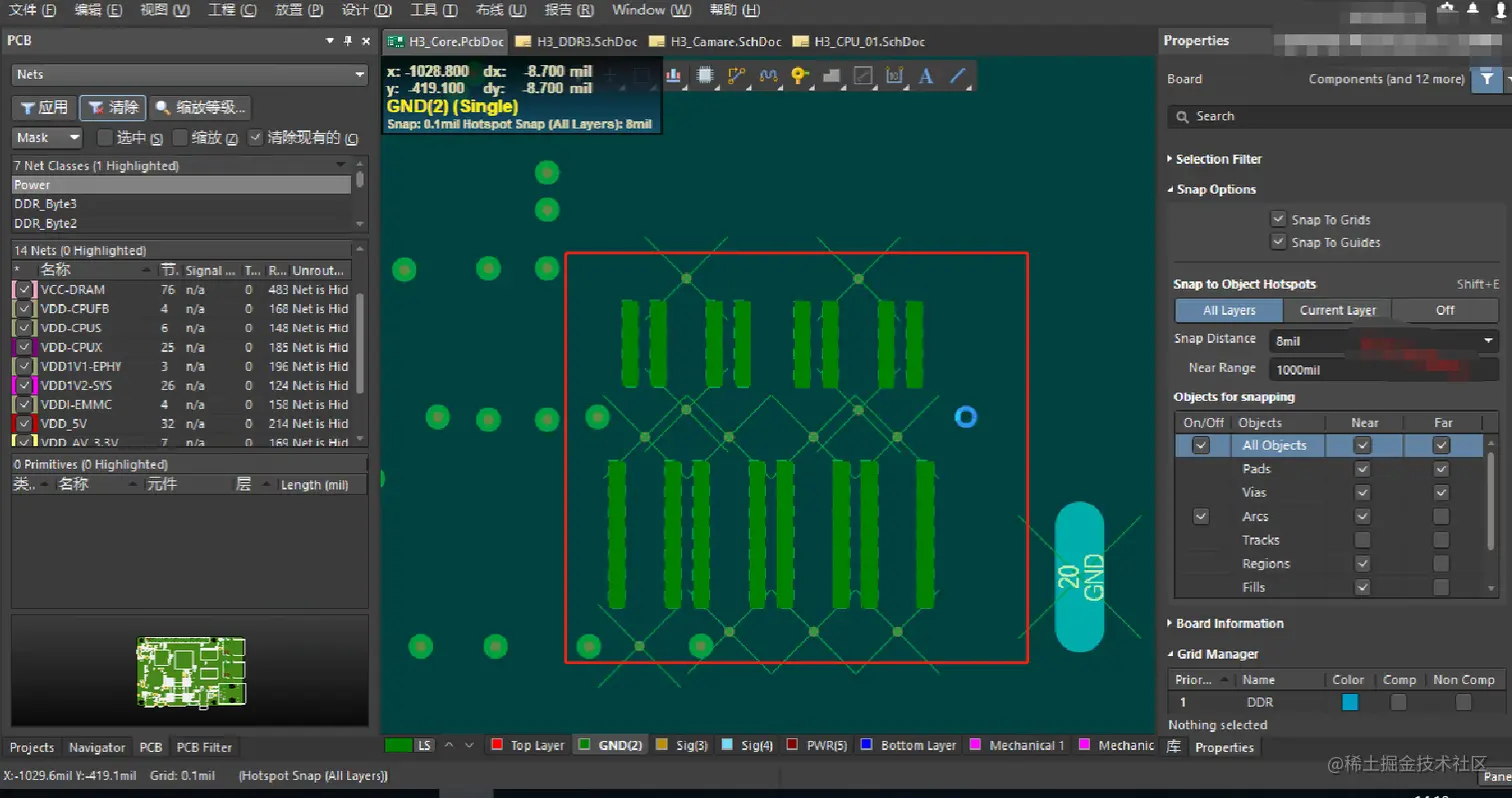

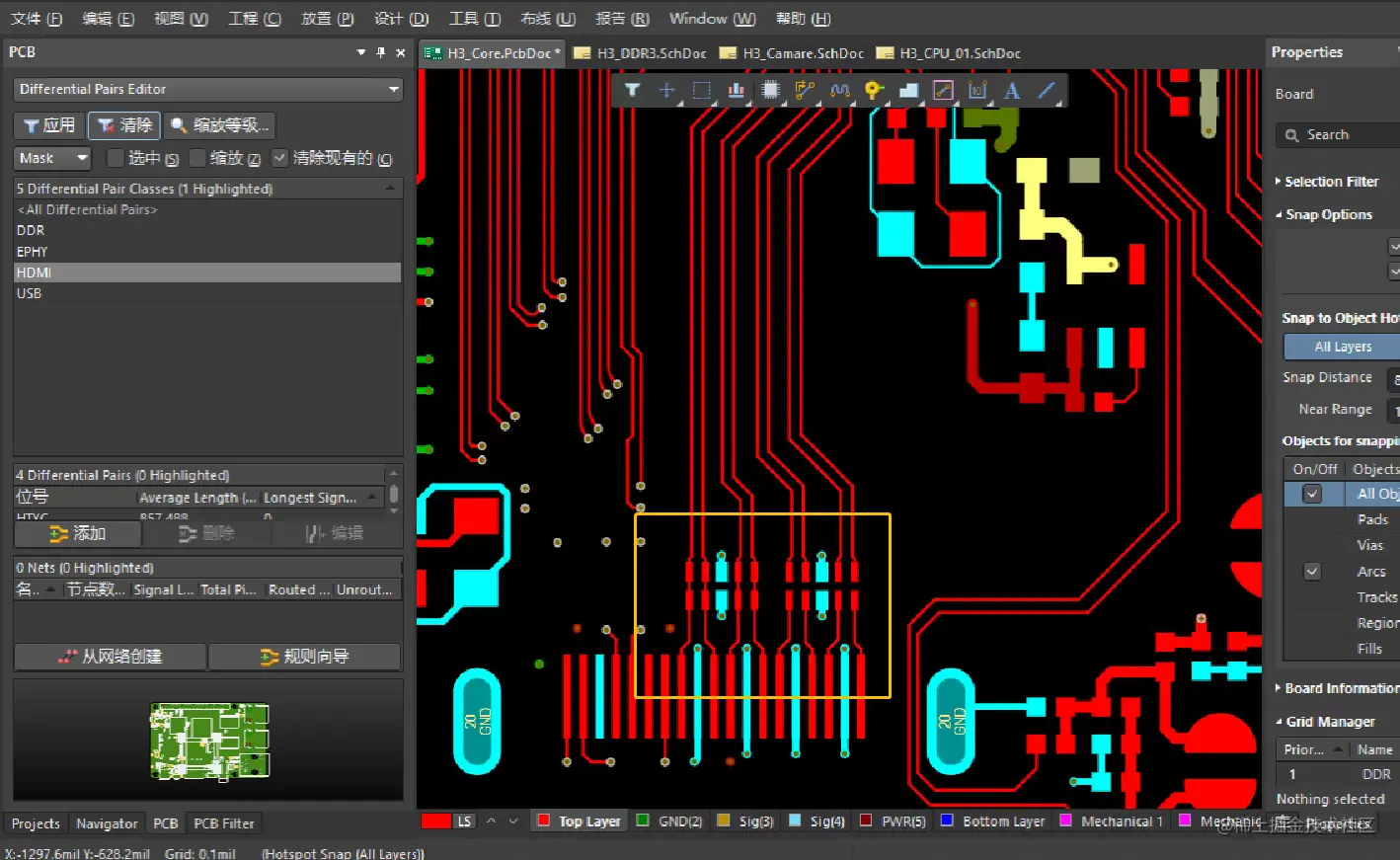

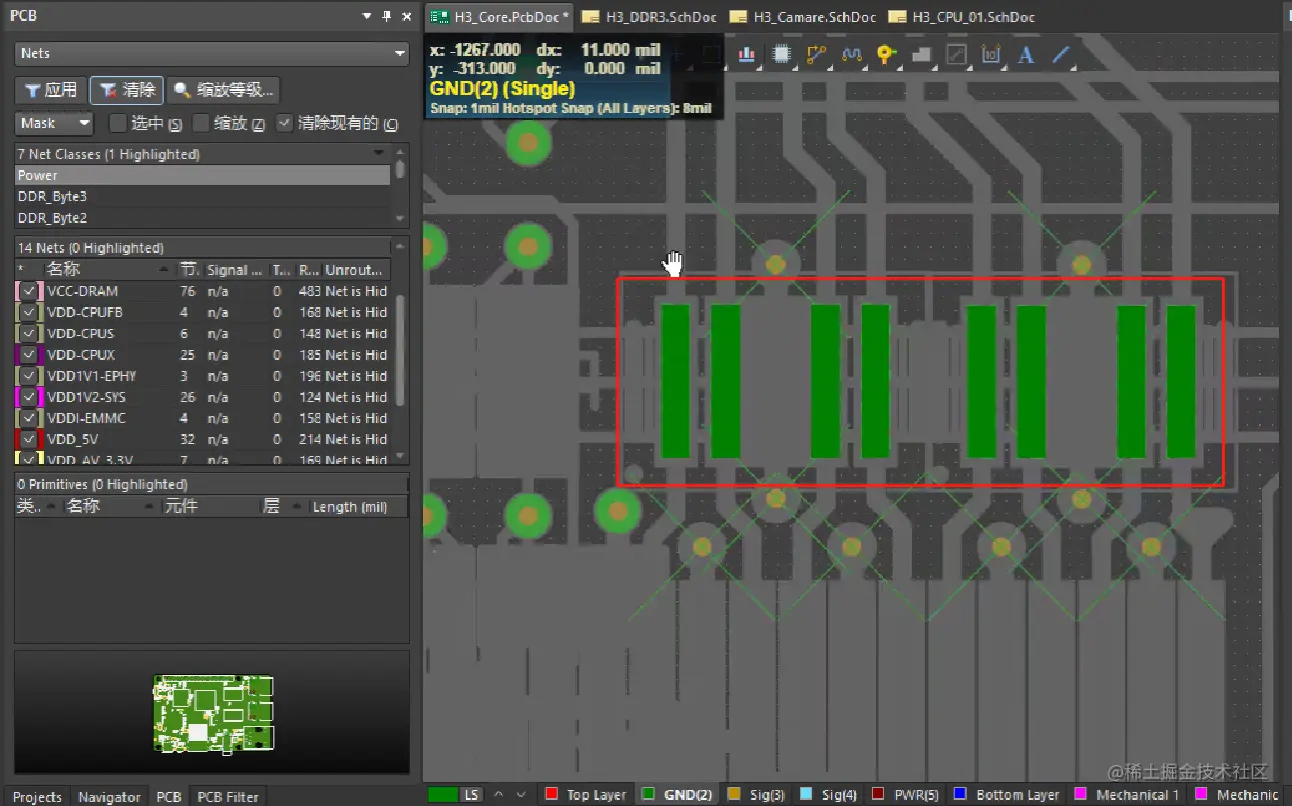

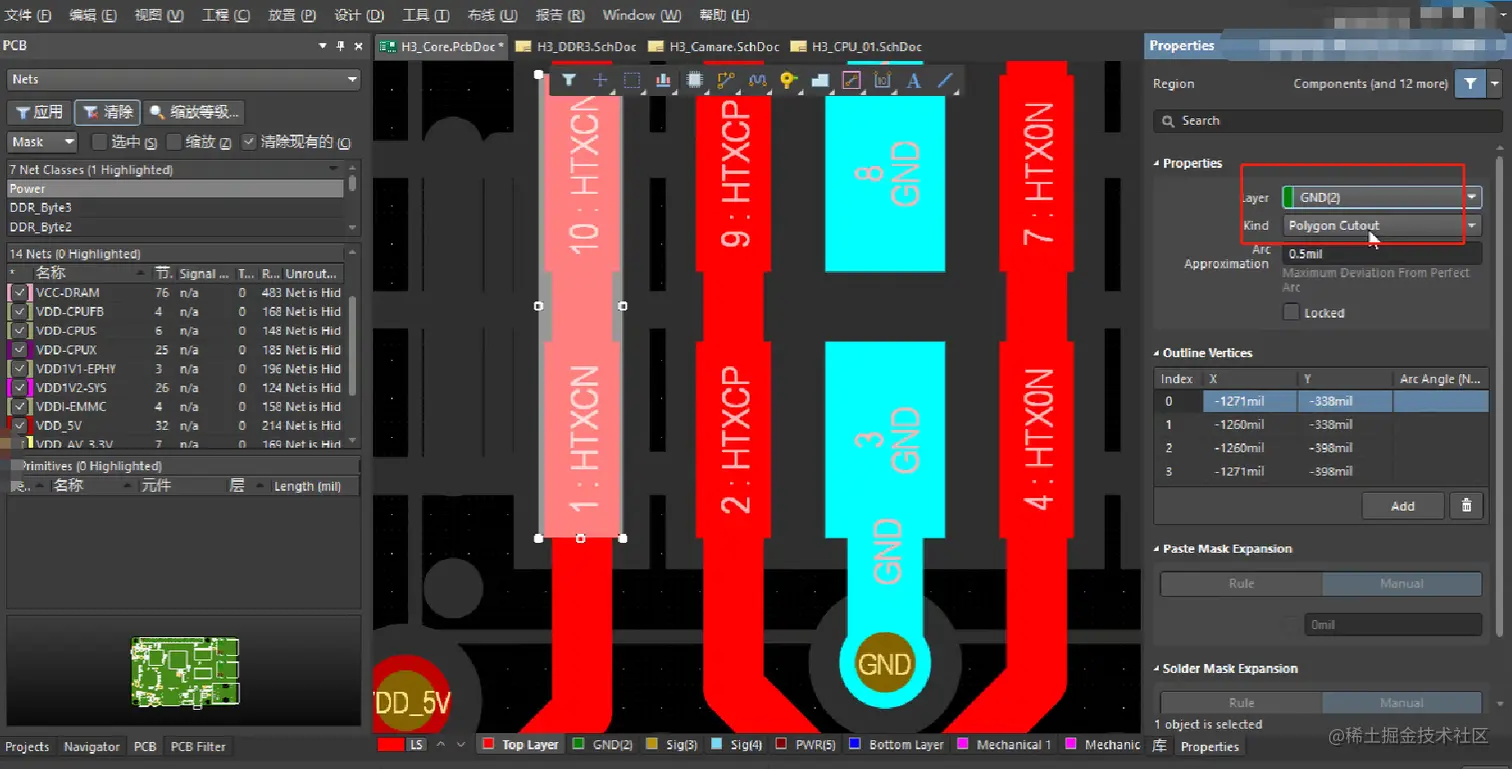

  • 抠铜 image.png image.png image.png image.png image.png image.png image.png

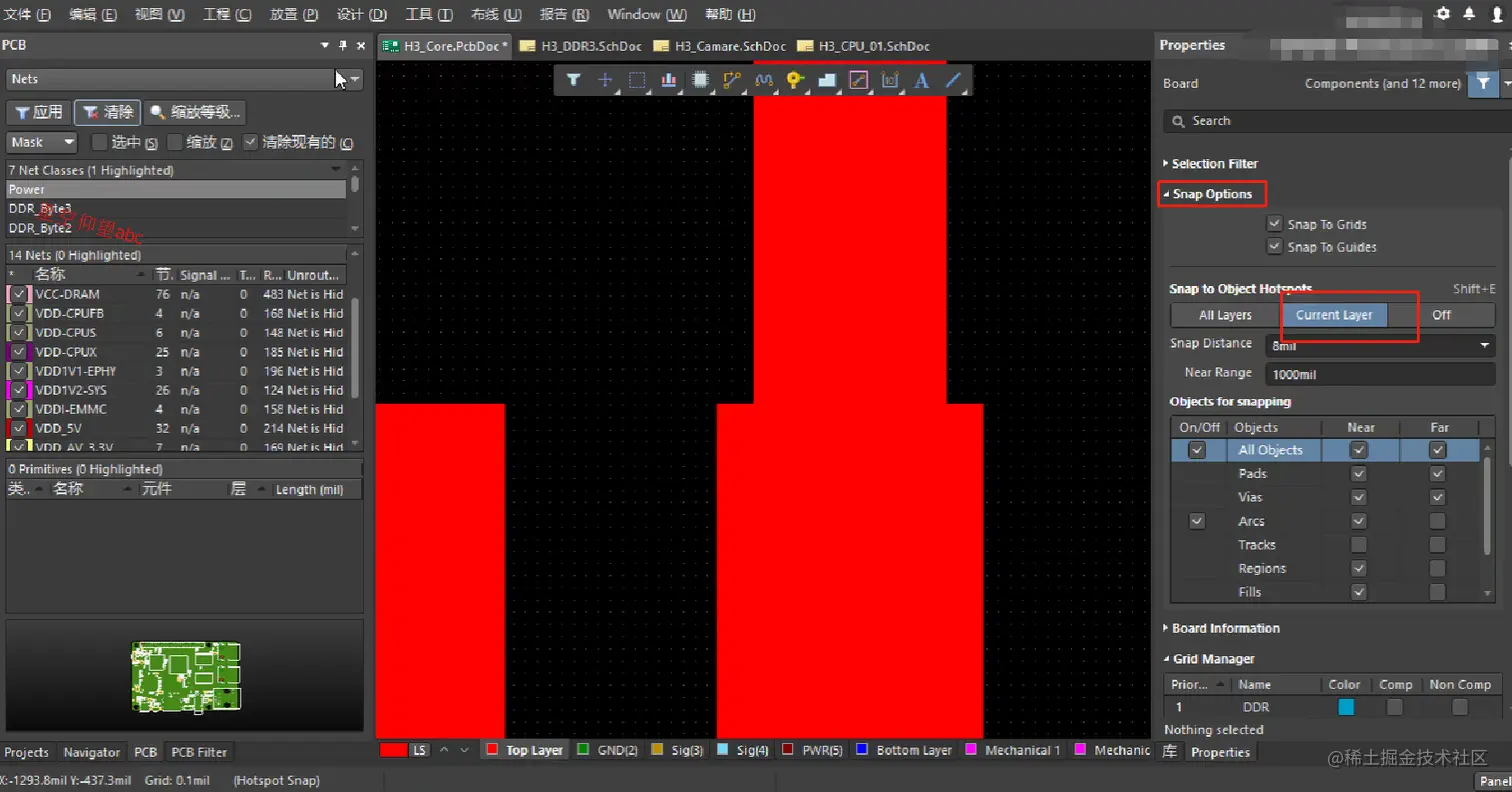

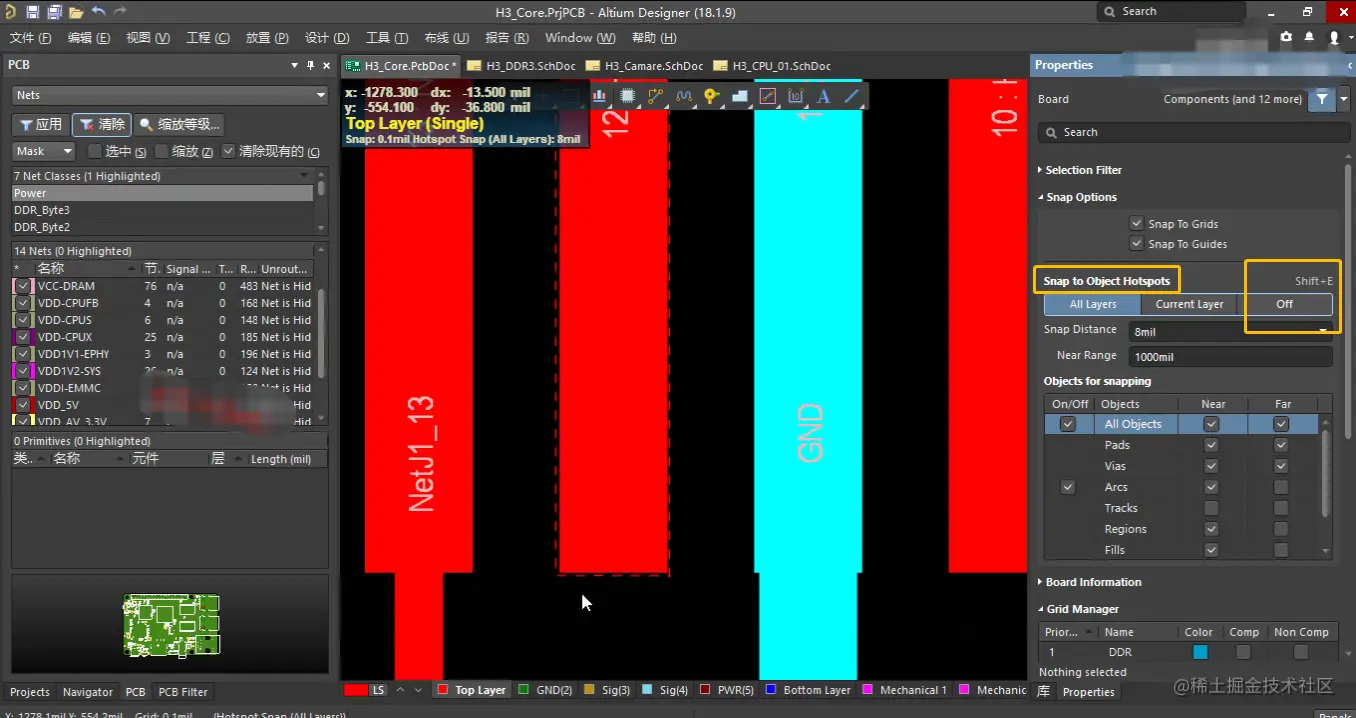

  • 捕获取消 image.png

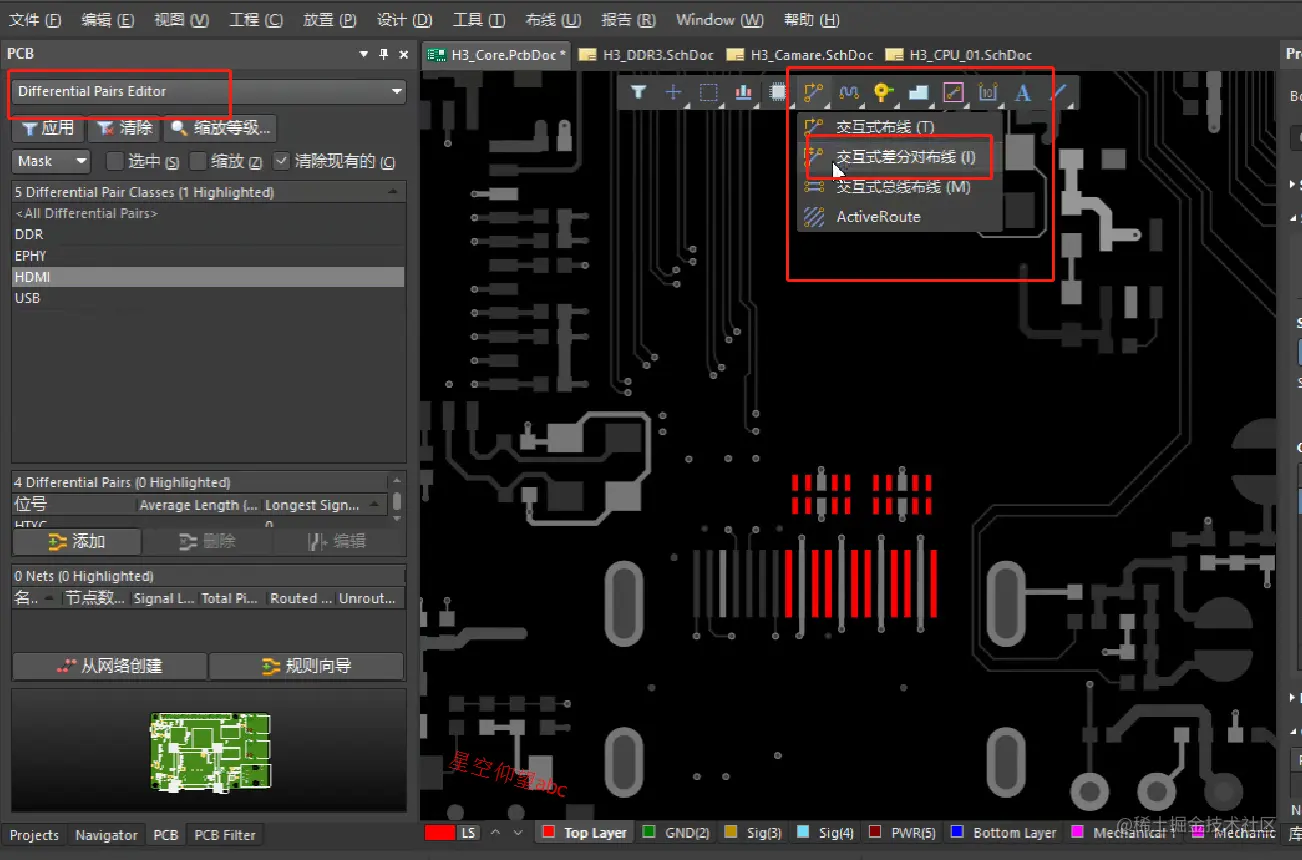

2 阻抗分析级HDMI差分走线

image.png image.png image.png

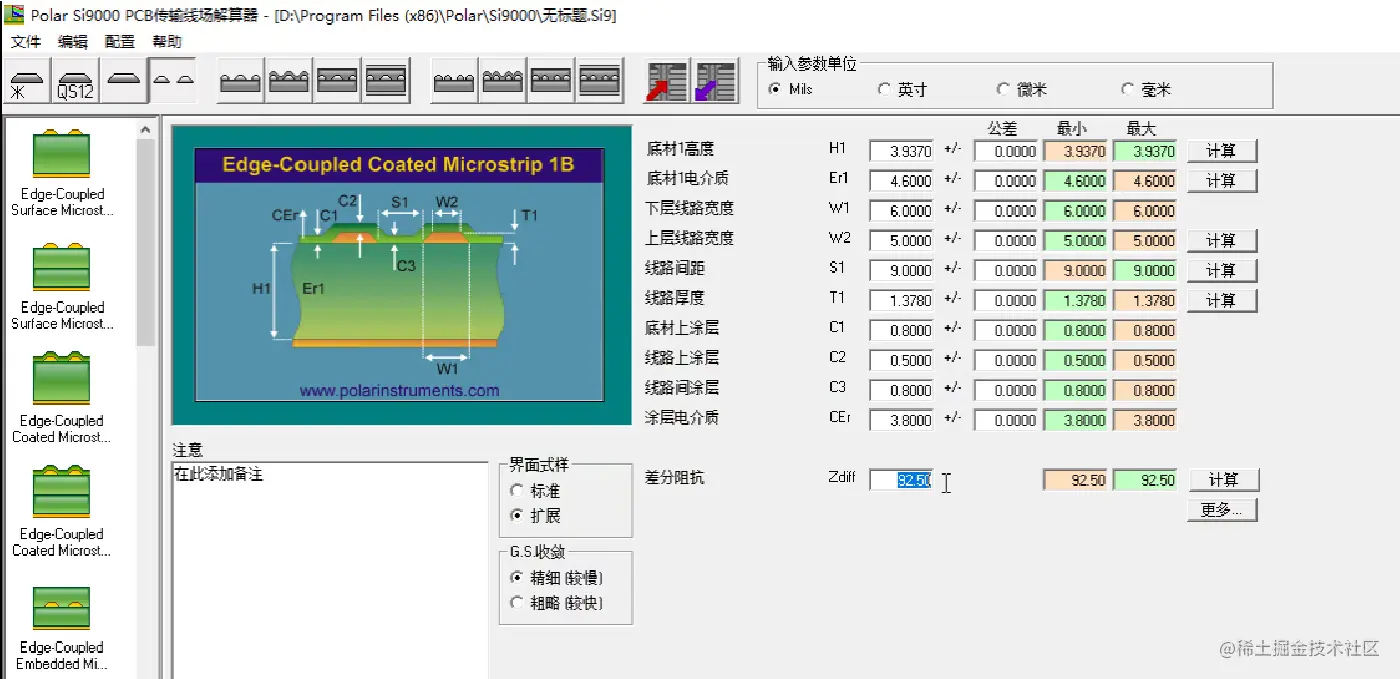

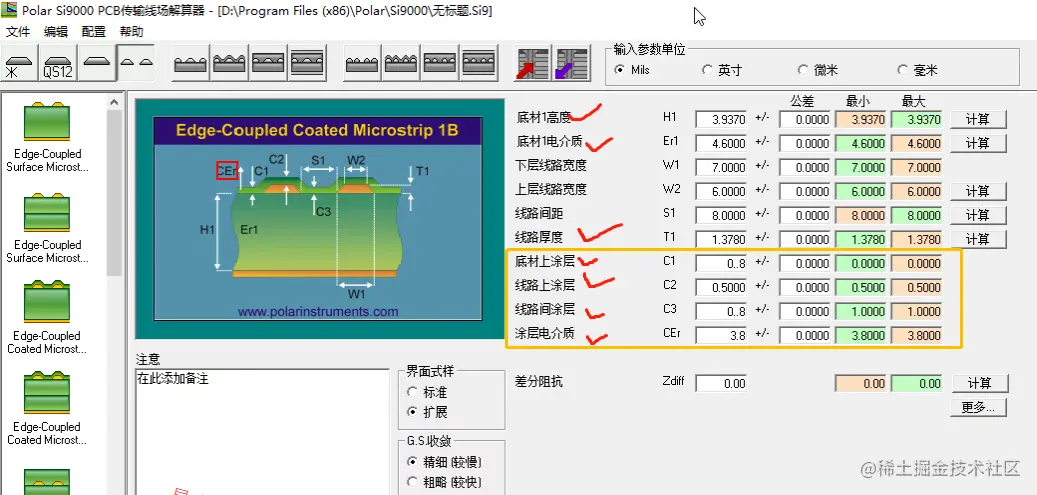

2.1 阻抗匹配参数设置

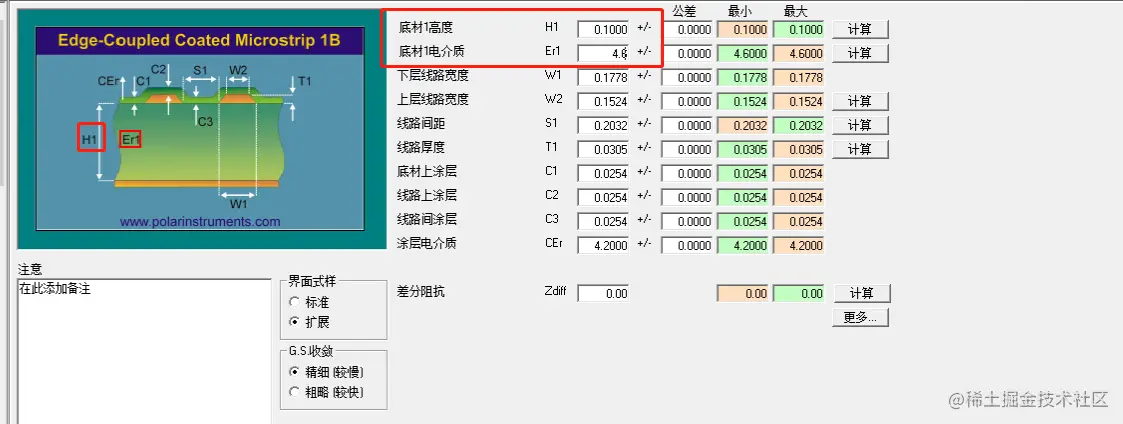

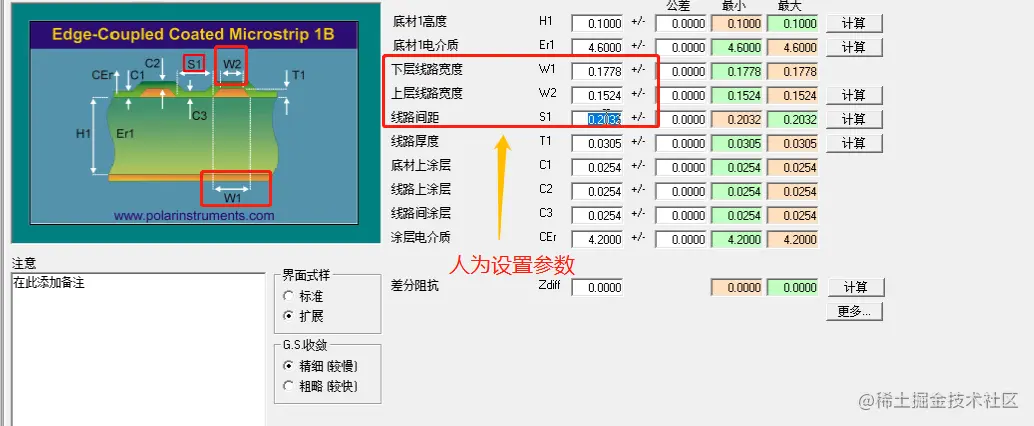

image.png image.png image.png -人为设置参数 image.png

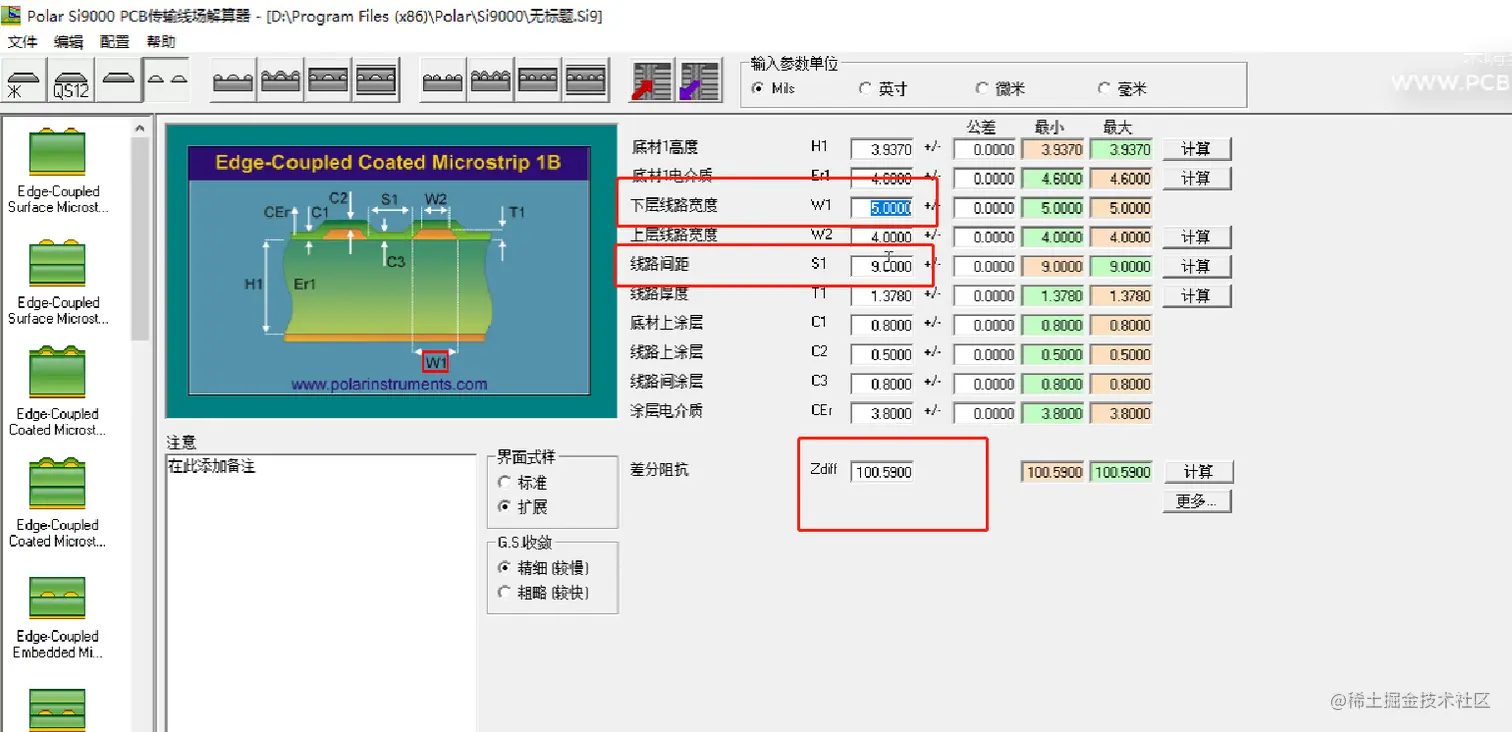

  • 匹配测试 image.png image.png

2.2 差分对规则设置

image.png image.png image.png image.png image.png image.png

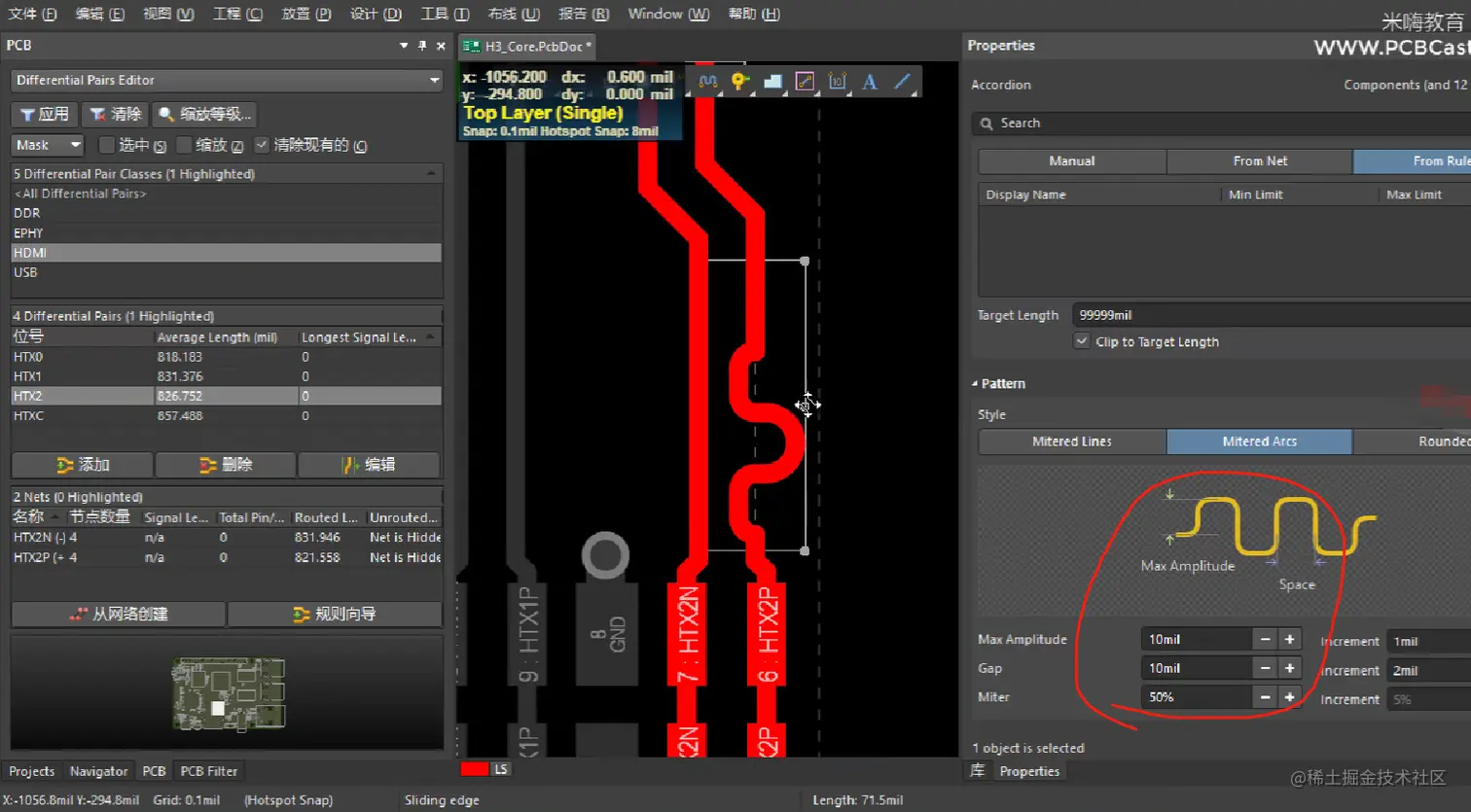

3 HDMI组间等长

image.png image.png image.png image.png
