开始之前，让我们先回顾一下上一节的导航过程：

  1. 用户输入关键字

    • 搜索内容 ---> 结合搜索引擎合成带有搜索关键字的URL
    • 符合URL规则 ---> 加上协议生成完整的URL

    浏览器进程处理用户输入，得到完整的URL，并把URL请求通过进程间通信发送给网络进程

  2. DNS解析

    • 判断是否为HTTPS

      • HTTPS建立TLS连接

    • 先请求本地DNS，没有再去云端请求 ---> 得到即将发起请求的IP地址

    • 判断是否有Cache缓存

      • 有缓存 ---> 直接去7
      • 没有缓存 ---> 进入网络请求

  3. 建立TCP连接

    • 三次握手建立TCP连接

  4. 浏览器发送请求

    • 构建请求报文，并加入本地Cookie到响应头
    • 发送请求报文给服务器

  5. 服务器响应请求

    • 服务器收到请求报文之后，便根据请求信息生成响应数据（响应行、响应头、响应体）

  6. 网络进程解析响应信息

    • 网络进程解析到响应头中的Content-Type，浏览器主进程准备渲染进程

  7. 渲染进程准备好之后，浏览器发送“提交文档”给渲染进程

    • 渲染进程与网络进程进行通信，建立通道，传输数据
    • 数据传输结束，渲染进程发送消息给浏览器进程，文档提交完毕

  8. 浏览器进程更新浏览器界面状态、刷新web页面

  9. 一旦文档被提交，渲染进程便开始页面解析和子资源加载

  10. 页面绘制完成，渲染进程发送消息给浏览器进程。浏览器进程停止加载动画

0. 开始

在上一篇文章中我们介绍了导航相关的流程，那导航被提交后又会怎么样呢？就进入了渲染阶段。这一阶段非常重要，了解其相关流程能让你“看透”页面是如何工作的，有了这些知识，你可以解决一系列相关的问题，比如能熟练使用开发者工具，因为能够理解开发者工具里面大部分项目的含义，能优化页面卡顿问题，使用 JavaScript 优化动画流程，通过优化样式表来防止强制同步布局，等等。

既然如此，那接下来让我好好看看这个渲染流程，它究竟是怎样进行的？

文档被提交之后，渲染进程便开始页面解析和子资源加载了。

渲染进程会怎么处理拿到的HTML、CSS、JavaScript等文件呢？

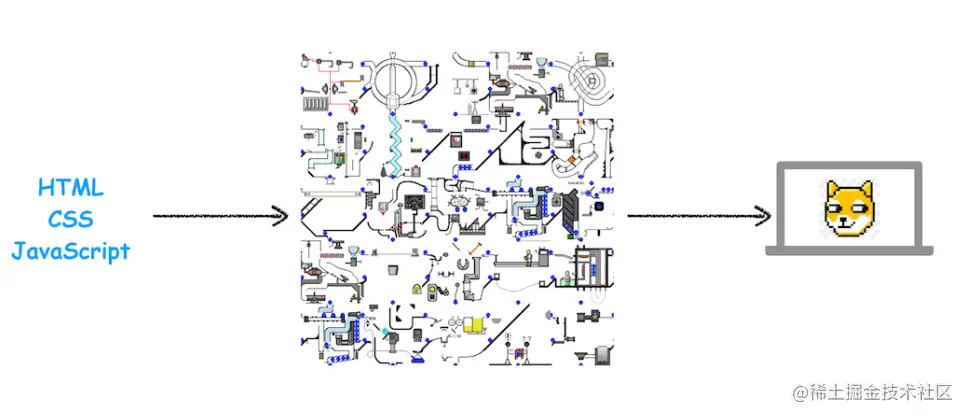

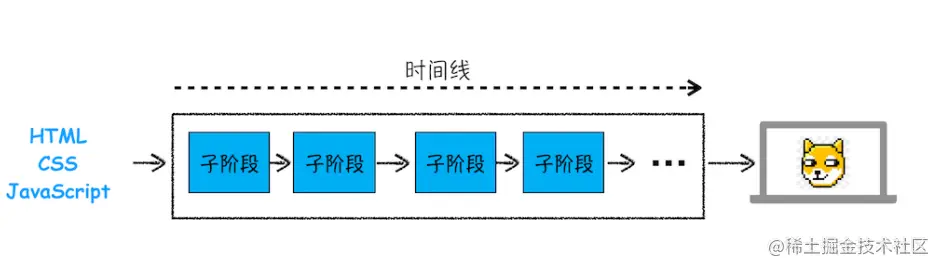

从图中可以看出，这些数据经过中间渲染模块的处理，最终输出为屏幕上的像素。

渲染模块在执行过程中会被划分为很多子阶段，输入的 HTML/CSS/JavaScript 经过这些子阶段，最后输出像素。我们把这样的一个处理流程叫做渲染流水线


按照渲染时间顺序，流水线可分为如下子阶段：

  1. 构建DOM树
  2. 样式计算
  3. 布局阶段
  4. 分层
  5. 绘制
  6. 分块
  7. 光栅化
  8. 合成

值得一提的是，这么多子阶段都有一些共同特点:

开始每个子阶段都有其输入的内容；

然后每个子阶段有其处理过程；

最终每个子阶段会生成输出内容。

1. 构建DOM树

因为浏览器无法直接理解和使用 HTML，所以需要渲染进程需要将HTML 转换为浏览器能够理解的结构——DOM 树

DOM树的构建过程：

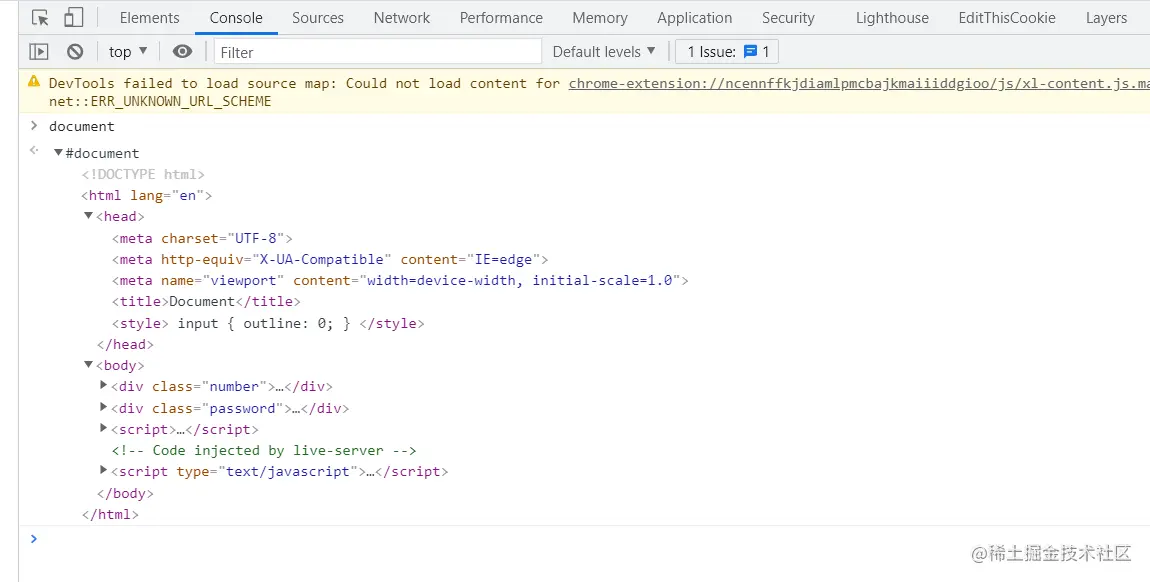

可在chrome控制台输入document查看当前页面的DOM树:


其中的document就是DOM结构，它的内容和HTML几乎一致，但和HTML不同的是，DOM是保存在内存中的树状结构，可以通过JavaScript来修改。

现在我们有了DOM树了，但是每个DOM节点的样式我们还不知道，想要让DOM节点拥有正确的样式，这就需要样式计算了。

2. 样式计算

2.1 转换CSS为styleSheets

和HTML文件一样，浏览器也无法直接理解CSS文本文件，当渲染引擎收到CSS文本的时候，会把CSS文本转换为浏览器可以理解的结构----styleSheets.

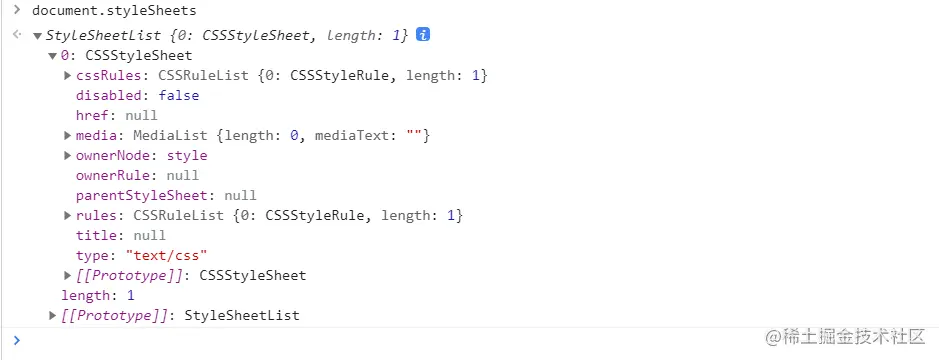

你可以在chrome控制台输入document.styleSheets来查看：


这里我们暂且不关注styleSheets的结构，你只需要知道渲染引擎会把得到的CSS文本全部转换为样式表中的数据，并且这些数据是可以修改和查询的，这会为后面的样式操作提供基础。

2.2 转换styleSheets中的属性值，使它标准化

标准化过程会把一些属性值(em，blue， bold)等转换为标准形式

以下面的CSS为例

1 body { font-size: 20px }
2 p {color:blue;}
3 span {display: none}
4 div {font-weight: bold;color:red}
5 div p {color:green;}

标准化后为：

1 body { font-size: 20px }
2 p {color:rgb(0,0,255);}
3 span {display: none}
4 div {font-weight: 700;color:rgb(0,128,0)}
5 div p {color:rgb(255,0,0);}

2.3 计算每个DOM节点的样式

css的一个很重要的特点就是继承和覆盖。

以上面标准化后的代码为例：

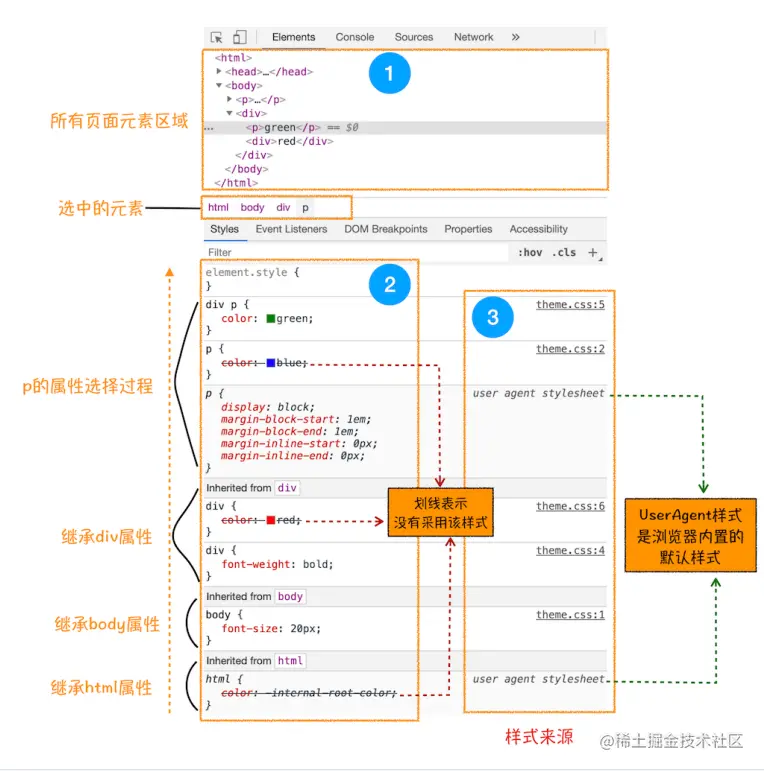

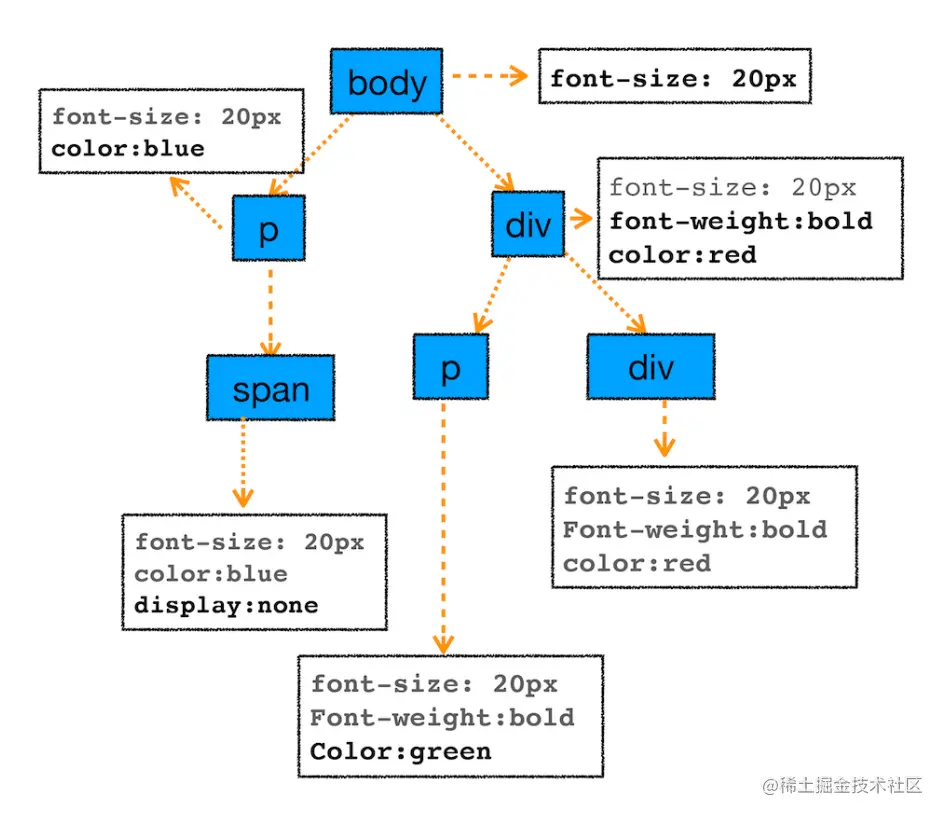

从上图可以看出，所有的子节点都继承了父节点的样式，你还可以在chrome的element页面查看继承的过程：


如果你不提供任何样式，默认使用的就是 UserAgent样式(浏览器默认样式)。

简而言之，样式计算阶段的目的是为了计算出DOM节点中每个元素的具体样式，在计算中需要遵守CSS的继承和层叠的两个规则。

这个阶段最终输出的内容是每个DOM节点的样式，并被保存在ComputedStyle的结构内。

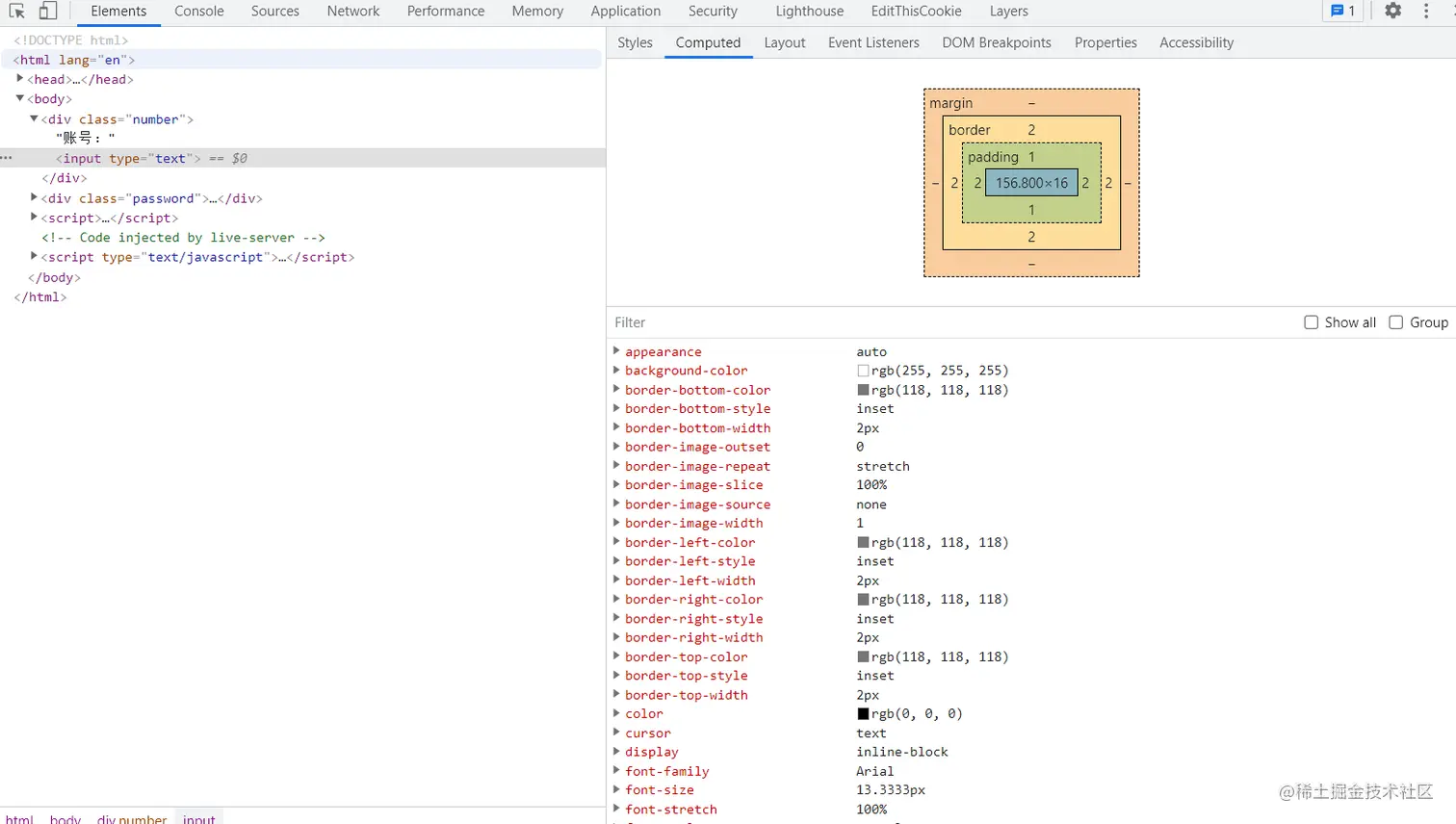

你可以在chrome中查看每个DOM元素最终的计算样式：


上图显示了html.body.div.input的最终的计算样式

3. 布局阶段

经过上面两个阶段，我们得到了DOM树和树中每个节点的样式，但这还不足以显示元素，因为我们不知道元素在页面的几何位置信息。接下来我们便需要计算出DOM树中每个可见元素的位置信息，我们把这个阶段叫做布局。

布局阶段需要完成两个任务：创建布局树和布局计算。

3.1 创建布局树

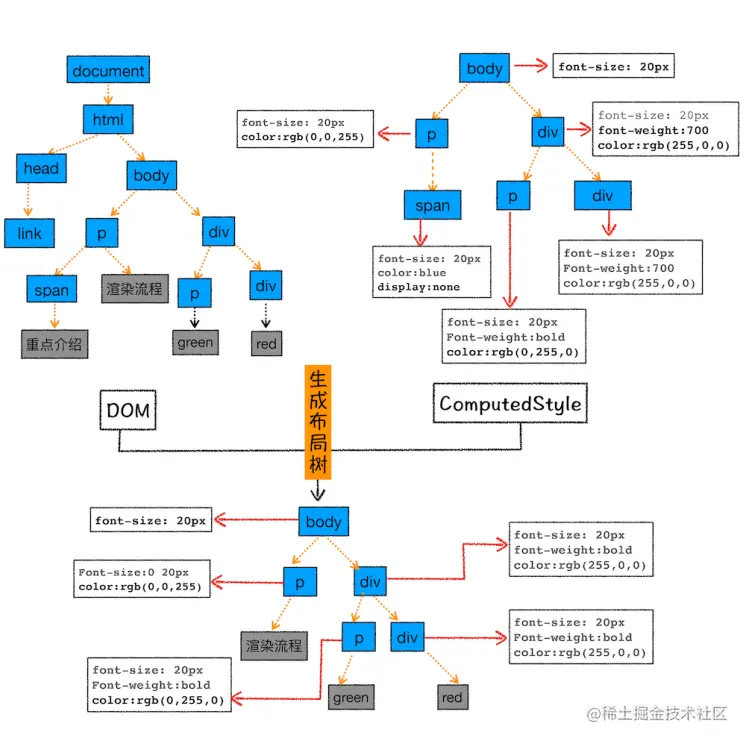

布局树创建流程：


为了构建布局树，浏览器大概进行了以下操作：

遍历所有可见的DOM树节点，并把它加入到布局树当中，不可见的节点会被忽略掉

3.1 布局计算

现在我们有了一棵完整的布局树，接下来就要计算布局树中每个节点的具体位置了。布局的计算过程非常复杂，我会在后面的文章中加以介绍。

在执行布局操作的时候，会把布局运算的结果重新写回布局树中，所以布局树既是输入内容也是输出内容，这是布局阶段一个不合理的地方，因为在布局阶段并没有清晰地将输入内容和输出内容区分开来。针对这个问题，Chrome 团队正在重构布局代码，下一代布局系统叫 LayoutNG，试图更清晰地分离输入和输出，从而让新设计的布局算法更加简单。

4. 分层

有了布局树，并且每个布局树节点的位置信息都计算出来了之后，是否可以进行页面的绘制了？

答案是否定的。

因为页面中还有很多复杂的效果，比如复杂的 3D 变换、页面滚动，或者使用 z-indexing做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还要为特定的节点生成专用的图层，并生成一棵对应的图层树。

打开chrome控制台的layer，你就可以看到当前可视化页面的图层情况，如下图所示：


现在你知道了浏览器的页面实际上被分成了很多图层，这些图层叠加后合成了最终的页面。

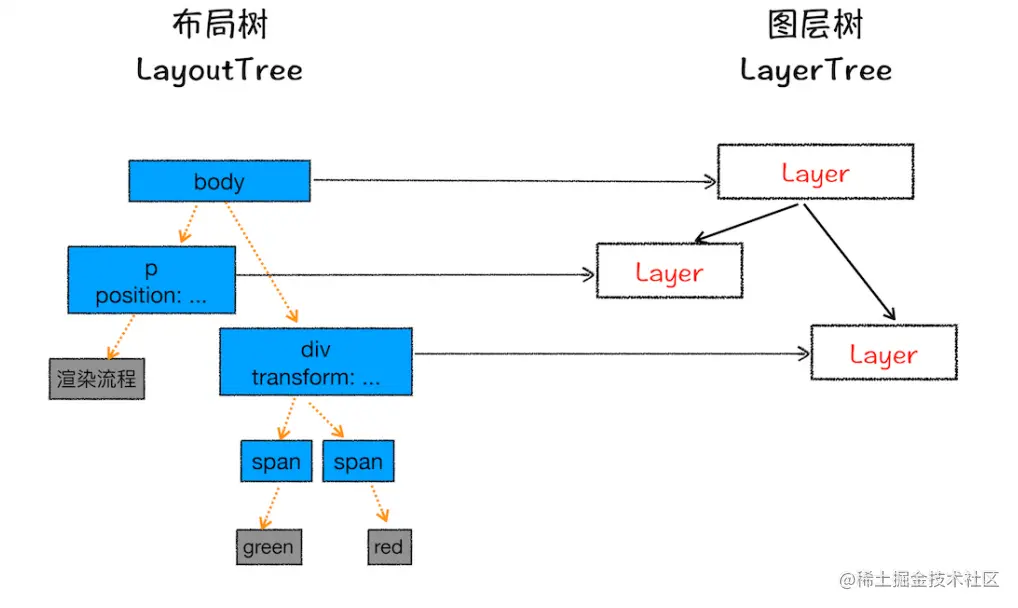

下面我们再来看看这些图层和布局树节点之间的关系，如文中图所示：


诚然，并不是每个布局树节点都包含一个图层，如果一个节点没有包含图层(图中的span)，那么这个节点就从属于父节点的图层。

不管怎么样，每个节点都会直接或者间接地从属于一个层

那么，什么情况下渲染引擎才会为特定的节点创建新的层呢？满足下列条件其一即可。

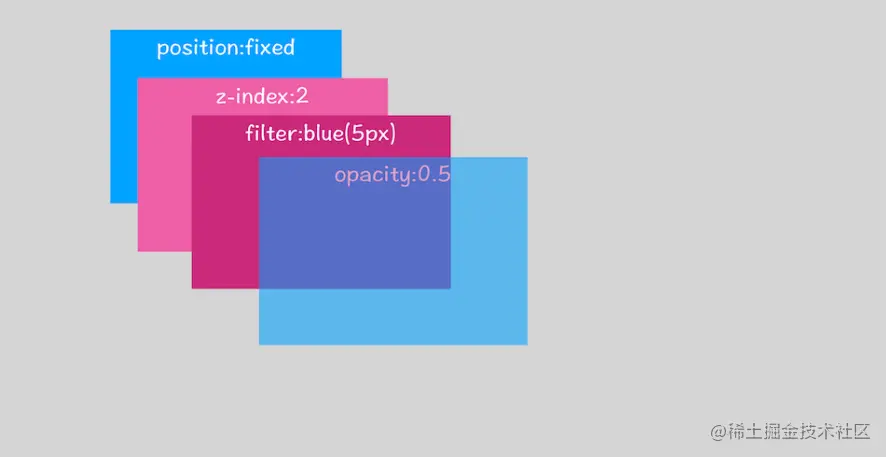

  1. 拥有层叠上下文属性的节点会被提升为单独一层

    层叠上下文属性：明确定位属性的元素、定义透明属性的元素、使用 CSS 滤镜的元素等，都拥有层叠上下文属性


  1. 需要剪裁（clip）的地方也会被创建为图层。

    首先你需要了解什么是剪裁。

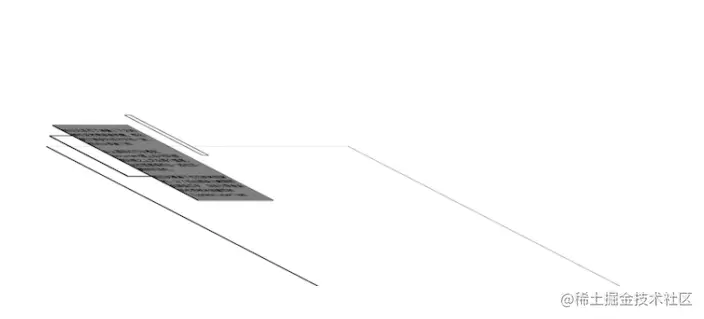

    比如我给定了一个200px*200px大小的div，但div中的文字超出了这个范围，这时候就产生了剪裁。

    渲染引擎会把裁剪文字内容的一部分用于显示在 div 区域。

    这种情况渲染引擎会为文字部分单独地创建一个层，如果有滚动条，也会给滚动条新建一个层。


5. 图层绘制

在完成图层树的构建之后，渲染引擎会对图层树中的每个图层进行绘制。

接下来我们看看渲染引擎是怎么实现图层绘制的。

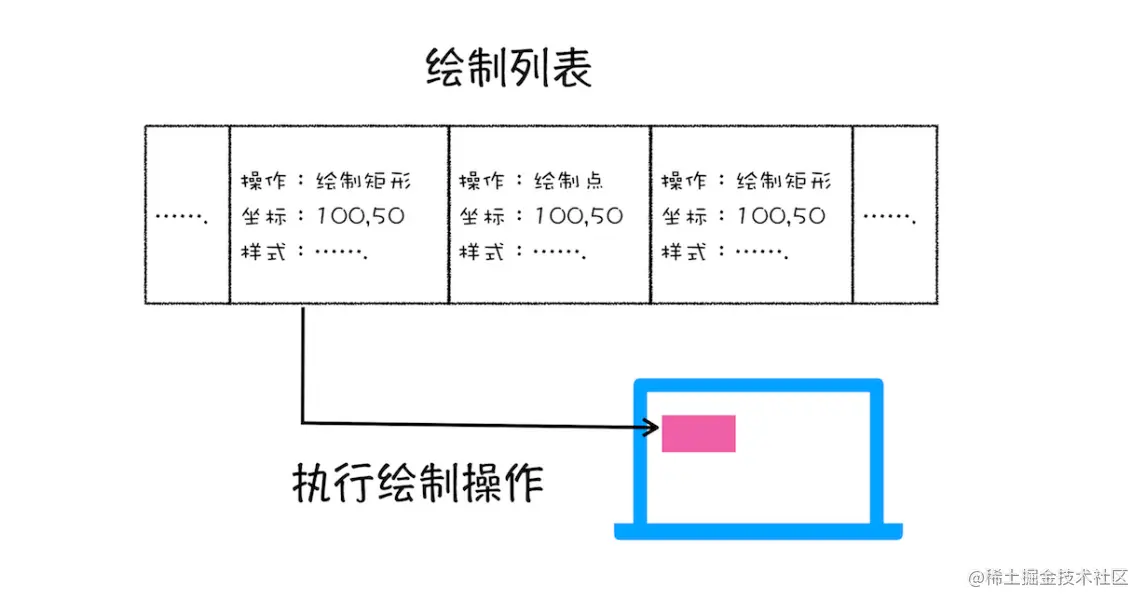

首先，渲染引擎会把图层的绘制拆分为很多个小的绘制指令，然后再根据这些指令组成一个待绘制列表：


从图中可以看出，绘制列表中的指令其实非常简单，就是让其执行一个简单的绘制操作，比如绘制粉色矩形或者黑色的线等。

而绘制一个元素通常需要好几条绘制指令，因为每个元素的背景、前景、边框都需要单独的指令去绘制。

所以在图层绘制阶段，输出的内容就是这些待绘制列表。

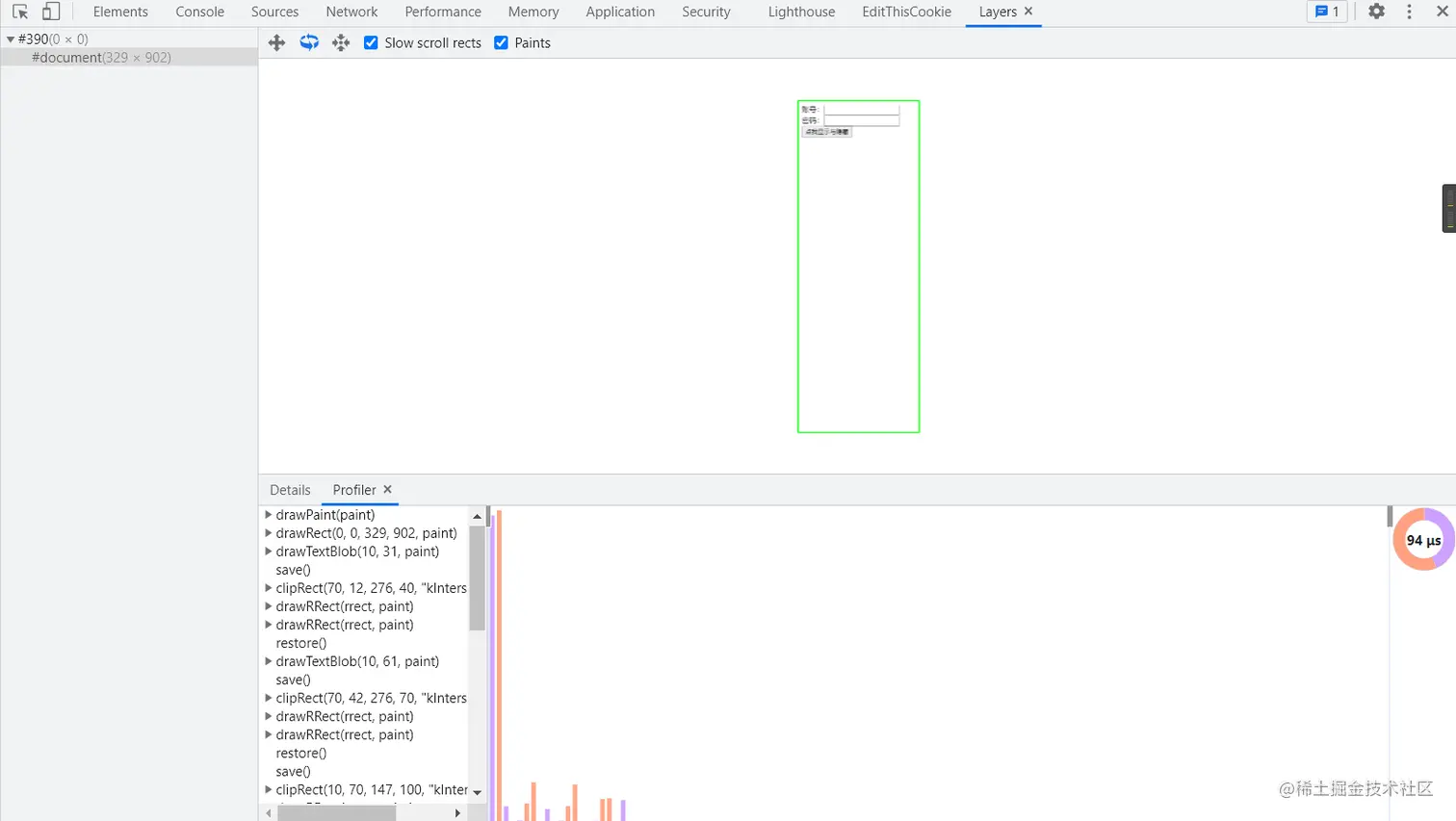

你可以打开chrome查看这些待绘制列表：


图中的左下角是待绘制列表，拖动右下角中的进度条可以重现列表的绘制过程

6.栅栏化操作

待绘制列表只是用来记录绘制顺序和绘制指令的列表，而实际上绘制操作是由渲染引擎中的合成线程来完成的

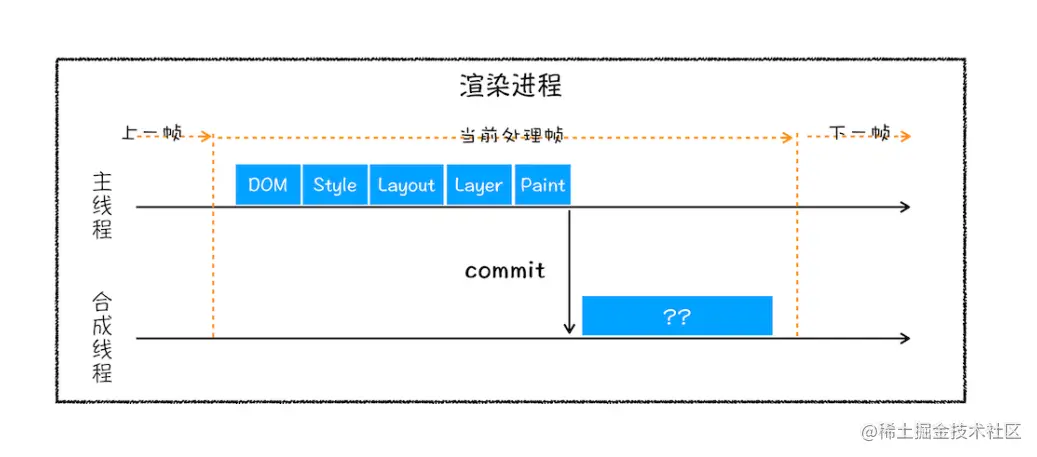

渲染主进程和合成线程之间的关系：


当待绘制列表准备好之后，会被主线程提交给合成线程。

而合成线程又是怎么工作的呢？

通常情况下，一个页面很大，用户只能看到页面中的一部分。我们把用户看到的这个部分成为视口。

而有些情况下，有的图层可以很大，用户只能看到很小的一部分要用滚动条滚动好久才能滚动到底部。所以在这种情况下绘制出全部的图层就会产生很大的开销，而且也没有必要。

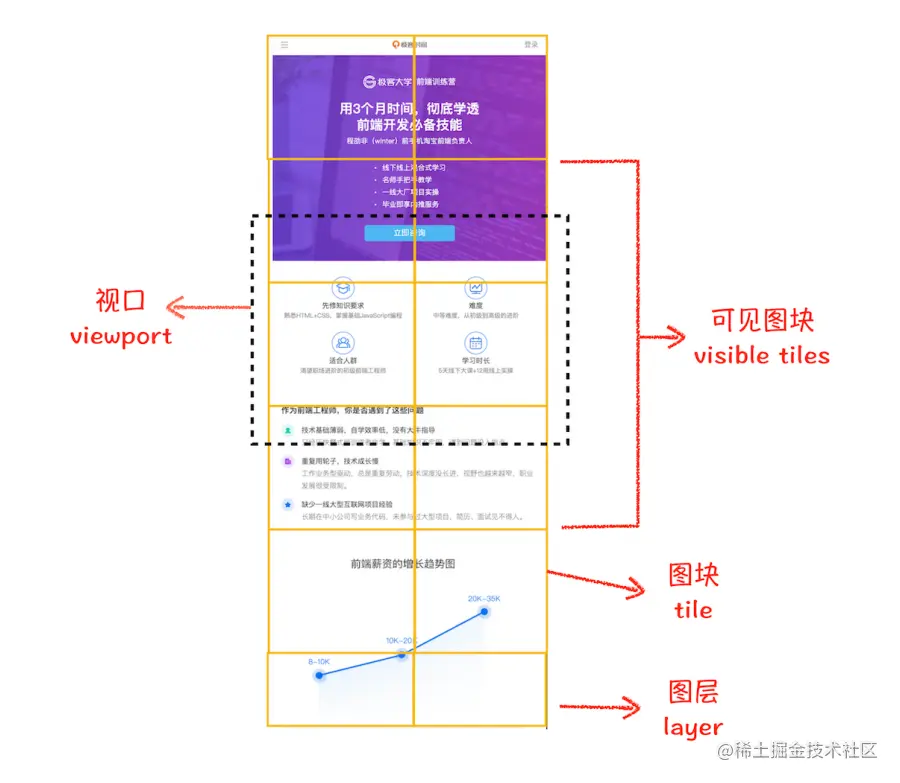

因此，合成线程会把图层分为图块，这些图块的面积通常为253×256或者512×512，如下图所示：


然后合成线程会根据视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的

所谓栅格化，是指将图块转换为位图。

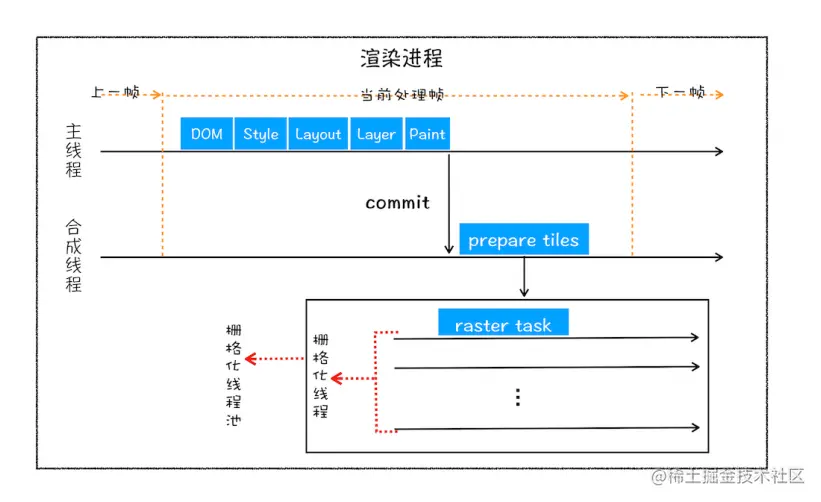

图块是栅格化执行的最小单位，渲染进程维护了一个栅格化的线程池，所有的图块栅格化都是再线程池中执行的：


通常，栅格化过程都会使用 GPU 来加速生成，使用 GPU 生成位图的过程叫快速栅格化，或者 GPU 栅格化，生成的位图被保存在 GPU 内存中。而GPU 操作是运行在 GPU 进程中，所以这就涉及到了跨进程操作。

GPU栅格化：


GPU栅格化中，把生成图块的指令发送给 GPU，然后在 GPU 中生成图块的位图，并保存在 GPU 的内存中。

7. 合成和显示

一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——“DrawQuad”，然后将该命令提交给浏览器进程。

浏览器进程里面有一个叫 viz 的组件，用来接收合成线程发过来的 DrawQuad 命令，然后根据 DrawQuad 命令，将其页面内容绘制到内存中，最后再将内存显示在屏幕上。

到这里，经过这一系列的阶段，编写好的 HTML、CSS、JavaScript 等文件，经过浏览器就会显示出漂亮的页面了。

8. 相关概念

有了上面介绍渲染流水线的基础，我们再来看看三个和渲染流水线相关的概念，理解了这些概念对于你后续 Web 的性能优化有很大帮助。

8.1 重排


如果你通过JavaScript或者CSS修改了元素的几何属性(宽、高)，浏览器会触发重新布局，重排需要更新完整的渲染流水线。

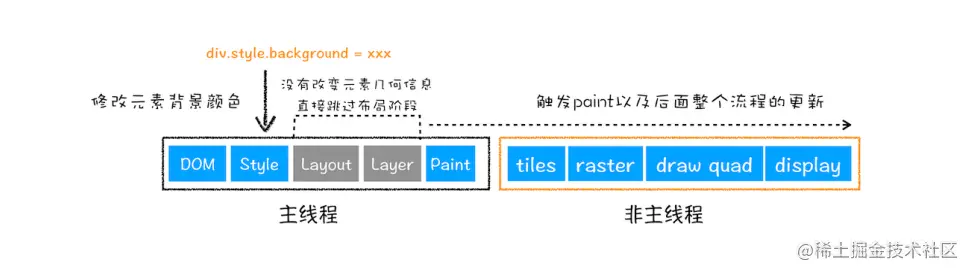

8.2 重绘


如果你只是修改了背景，大小位置信息没有发生变化，页面的布局不需要改变，所以就直接进入绘制阶段，重绘的效率要高于重排。

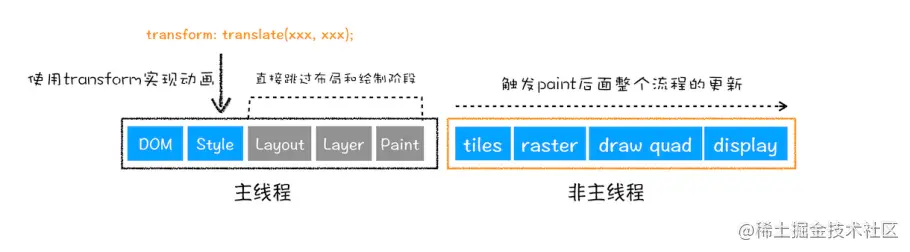

8.3 直接合成


如果你更改一个既不要布局也不要绘制的属性，比如们使用了 CSS 的 transform 来实现动画效果，可以避开重排和重绘阶段，直接在非主线程上执行合成动画操作。

这样的效率是最高的，因为是在非主线程上合成，并没有占用主线程的资源，另外也避开了布局和绘制两个子阶段。

9. 渲染流程总结

结合以上，一个完整的渲染流程可以总结为：

  1. 渲染进程将HTML解析为浏览器能读懂的DOM树
  2. 渲染引擎将CSS样式表转换为浏览器可以理解的styleSheets，规范化后，再根据继承和覆盖计算出每个DOM节点的样式
  3. 创建布局树，计算出每个节点的布局信息
  4. 对布局树进行分层，并且生成分层树
  5. 为每个图层生成待绘制列表，并将其提交给合成进程
  6. 合成进程将图层分为图块，并在光栅化线程池中将图块光栅化
  7. 合成线程发送绘制图块命令DrawQuad到浏览器进程
  8. 浏览器进程viz组件根据DrawQuad消息生成页面到内存，然后显示到页面

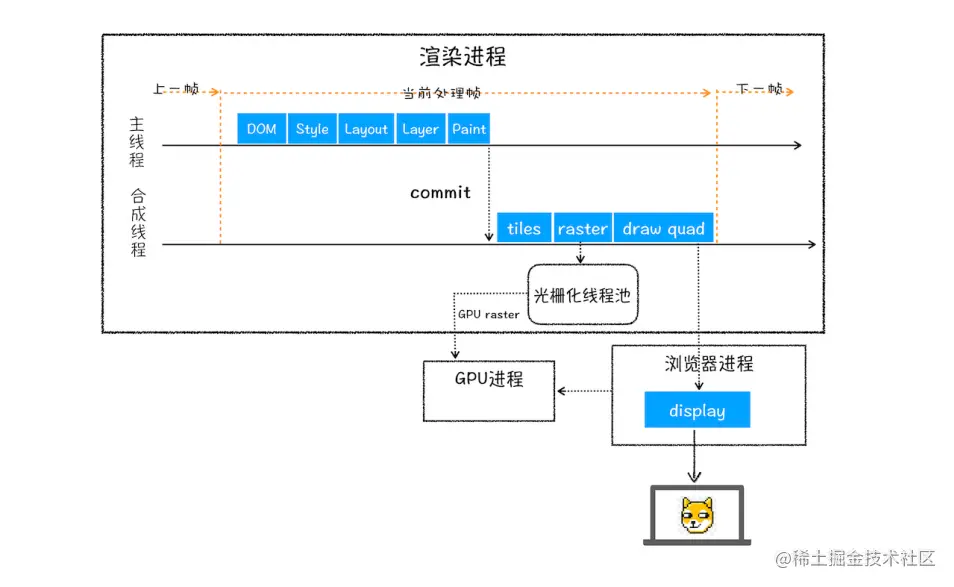

一张图来总结下这整个渲染流程：
