1. 前言

RocketMQ采用2PC的思想，实现了Producer发送「事务消息」。事务消息的提交分为两个阶段，阶段一，Producer发送半事务(Half)消息到Broker，Broker存储消息，然后响应消息写入结果，此时消息对Consumer是不可见的。阶段二，Producer根据消息发送结果做对应的处理，如果消息发送成功，则开始执行本地事务，并提交事务状态给Broker，事务状态有三种，对应的Broker动作为：

COMMIT_MESSAGE：事务提交，消息对Consumer可见。
ROLLBACK_MESSAGE：事务回滚，丢弃消息。
UNKNOW：事务未知，暂不处理，稍后进行回查。

消息回查是对二阶段的一个补偿机制，因为很可能本地事务执行完了，但是提交事务状态失败。Broker会启动TransactionalMessageCheckService线程，定时会Half消息进行回查，将消息重新发送给Producer检查本地事务。同时，为了避免消息无限制的回查，默认最大回查次数为15，超过15次Broker将丢弃该消息，扔到一个特殊的队列中。

如下，是Producer发送事务消息的简单示例：

public static void main(String[] args) throws Exception {
    TransactionMQProducer producer = new TransactionMQProducer("ShiWu");
    producer.setNamesrvAddr("127.0.0.1:9876");
    producer.setTransactionListener(new TransactionListener() {
        @Override
        public LocalTransactionState executeLocalTransaction(Message msg, Object arg) {
            System.err.println("执行本地事务");
            return LocalTransactionState.UNKNOW;
        }

        @Override
        public LocalTransactionState checkLocalTransaction(MessageExt msg) {
            System.err.println("事务回查");
            return LocalTransactionState.COMMIT_MESSAGE;
        }
    });
    producer.start();

    Message message = new Message("Topic", "Tag", "Content".getBytes());
    producer.sendMessageInTransaction(message, null);
}

2. 相关组件

看源码前，先来了解一下涉及到的相关组件类。

2.1 TransactionMQProducer

支持事务消息的生产者，继承自DefaultMQProducer，在默认生产者上进行了扩展，支持发送事务消息。它拥有一个线程池executorService用来异步执行本地事务和回查事务，还需要注册TransactionListener事务监听器，里面包含了执行本地事务和回查事务的逻辑。

2.2 SendMessageProcessor

Broker用来处理Producer消息发送的处理器，在发送事务消息时，Producer首先会发送一个Half消息，SendMessageProcessor会对事务消息进行判断，如果是事务消息，会改写Topic和queueId，将消息写入到一个统一的事务队列中。

2.3 EndTransactionProcessor

Broker用来处理Producer提交事务状态的处理器，它会根据Producer提交的本地事务状态选择将Half消息进行Commit或者Rollback，如果Commit则消息对Consumer可见，否则丢弃Half消息。

2.4 TransactionalMessageService

事务消息服务类，它提供了对Half消息的所有操作，包括：准备Half消息、提交或回滚Half消息、删除Half消息、回查Half消息。

2.5 TransactionalMessageCheckService

事务消息回查服务，它是一个单独的线程，默认每隔60秒对未确认的Half消息进行回查，根据回查的事务状态选择将消息进行Commit或Rollback。

3. 源码分析

整个事务消息的处理流程，可以分为以下五个步骤：

Half消息发送
Half消息存储
提交事务状态
处理事务状态
事务回查

3.1 Half消息发送

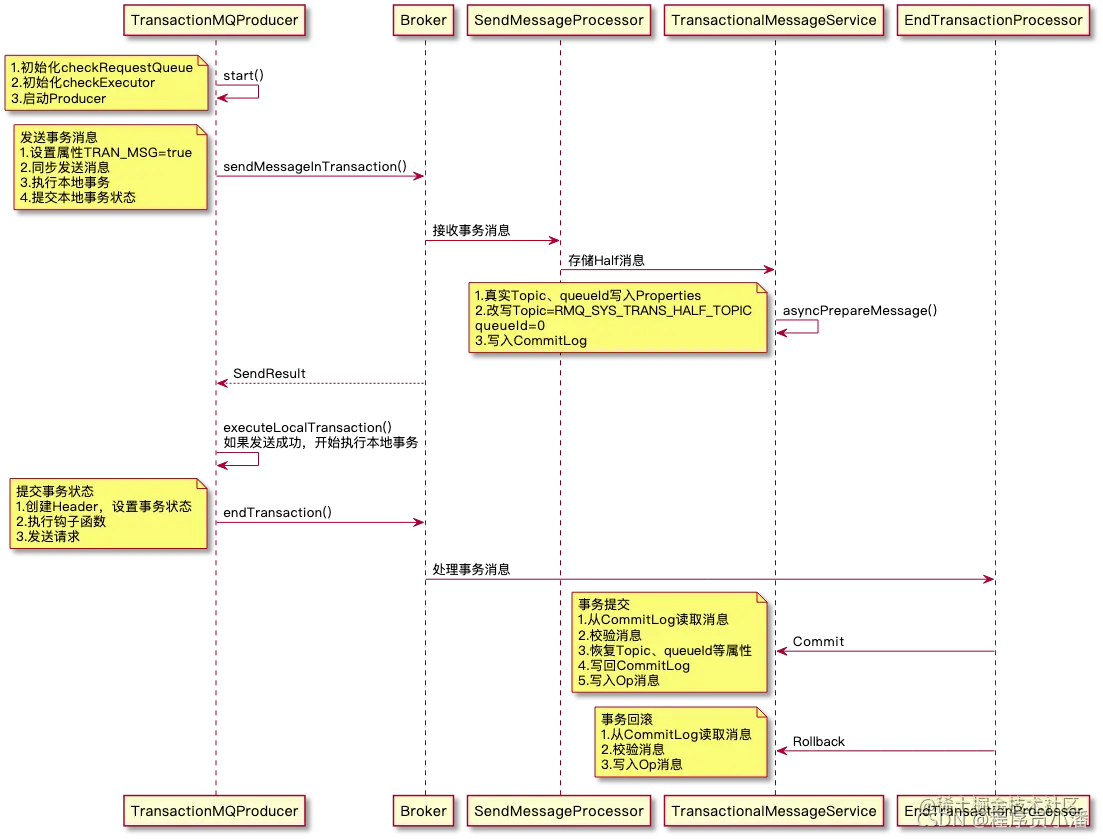

除事务回查外，事务消息的时序图大致如下：在这里插入图片描述

1.TransactionMQProducer是RocketMQ提供的，支持发送事务消息的生产者，它继承自DefaultMQProducer，也是一个外观类，代码非常的简单，核心逻辑依然在DefaultMQProducerImpl，属性如下：

public class TransactionMQProducer extends DefaultMQProducer {
    // 事务回查监听
    private TransactionCheckListener transactionCheckListener;
    // 回查线程池最小线程数
    private int checkThreadPoolMinSize = 1;
    // 回查线程池最大线程数
    private int checkThreadPoolMaxSize = 1;
    // 最大回查请求数，阻塞队列容量
    private int checkRequestHoldMax = 2000;
    // 执行本地事务/事务回查的线程池
    private ExecutorService executorService;
    // 事务监听器:本地事务、事务回查逻辑
    private TransactionListener transactionListener;
}

启动TransactionMQProducer，必须先注册TransactionListener，实现本地事务的执行逻辑和事务回查逻辑，Producer在发送Half消息成功后会自动执行executeLocalTransaction，在Broker请求事务回查时自动执行checkLocalTransaction。

然后，Producer就可以启动了，在启动默认Producer之前，会对checkExecutor和checkRequestQueue进行初始化，如果没有设置线程池会自动创建。

public void initTransactionEnv() {
    TransactionMQProducer producer = (TransactionMQProducer) this.defaultMQProducer;
    if (producer.getExecutorService() != null) {
        this.checkExecutor = producer.getExecutorService();
    } else {
        // 事务回查请求队列
        this.checkRequestQueue = new LinkedBlockingQueue<Runnable>(producer.getCheckRequestHoldMax());
        // 事务回查线程池
        this.checkExecutor = new ThreadPoolExecutor(
            producer.getCheckThreadPoolMinSize(),
            producer.getCheckThreadPoolMaxSize(),
            1000 * 60,
            TimeUnit.MILLISECONDS,
            this.checkRequestQueue);
    }
}

初始化完成以后，就是Producer的正常启动逻辑，这里不再赘述。

2.发送事务消息对应的方法是sendMessageInTransaction，它主要做了以下事情：

设置属性TRAN_MSG=true
同步发送Half消息
消息发送成功，执行本地事务
提交本地事务状态

Tips：事务消息不支持延时，会在发送前，自动忽略延迟级别。

if (msg.getDelayTimeLevel() != 0) {
    MessageAccessor.clearProperty(msg, MessageConst.PROPERTY_DELAY_TIME_LEVEL);
}

Broker判断是否是事务消息的依据是通过Properties的TRAN_MSG属性判断的，Producer在发送消息前会进行设置。

MessageAccessor.putProperty(msg, MessageConst.PROPERTY_TRANSACTION_PREPARED, "true");

消息属性设置完毕，调用send方法同步发送给Broker，并获取发送状态。

SendResult sendResult = this.send(msg);

3.2 Half消息存储

Half消息发送到Broker，Broker要负责存储，且此时消息对Consumer是不可见的，看看它是如何处理的。

SendMessageProcessor会对接收到的消息进行判断，如果是事务消息，会转交给TransactionalMessageService处理，普通消息直接转交给MessageStore处理。

// 是否是事务消息？通过TRAN_MSG属性判断
String transFlag = origProps.get(MessageConst.PROPERTY_TRANSACTION_PREPARED);
if (transFlag != null && Boolean.parseBoolean(transFlag)) {
    // 事务消息的处理
    if (this.brokerController.getBrokerConfig().isRejectTransactionMessage()) {
        response.setCode(ResponseCode.NO_PERMISSION);
        response.setRemark(
            "the broker[" + this.brokerController.getBrokerConfig().getBrokerIP1()
            + "] sending transaction message is forbidden");
        return CompletableFuture.completedFuture(response);
    }
    putMessageResult = this.brokerController.getTransactionalMessageService().asyncPrepareMessage(msgInner);
}

TransactionalMessageService使用了桥接模式，大部分操作会交给桥接类TransactionalMessageBridge执行。在处理Half消息时，为了不让Consumer可见，会像处理延迟消息一样，改写Topic和queueId，将消息统一扔到RMQ_SYS_TRANS_HALF_TOPIC这个Topic下，默认的queueId为0。同时，为了后续消息Commit时重新写入正常消息，必须将真实的Topic和queueId等属性先保留到Properties中。

private MessageExtBrokerInner parseHalfMessageInner(MessageExtBrokerInner msgInner) {
    // 真实的Topic和queueId存储到Properties
    MessageAccessor.putProperty(msgInner, MessageConst.PROPERTY_REAL_TOPIC, msgInner.getTopic());
    MessageAccessor.putProperty(msgInner, MessageConst.PROPERTY_REAL_QUEUE_ID,
                                String.valueOf(msgInner.getQueueId()));
    msgInner.setSysFlag(
        MessageSysFlag.resetTransactionValue(msgInner.getSysFlag(), MessageSysFlag.TRANSACTION_NOT_TYPE));
    // 改写Topic为:RMQ_SYS_TRANS_HALF_TOPIC
    msgInner.setTopic(TransactionalMessageUtil.buildHalfTopic());
    msgInner.setQueueId(0);
    msgInner.setPropertiesString(MessageDecoder.messageProperties2String(msgInner.getProperties()));
    return msgInner;
}

消息的Topic被改写后，正常写入CommitLog，但不会对Consumer可见。

public CompletableFuture<PutMessageResult> asyncPutHalfMessage(MessageExtBrokerInner messageInner) {
    // 改写Topic、queueId=0，写入CommitLog
    return store.asyncPutMessage(parseHalfMessageInner(messageInner));
}

3.3 提交事务状态

Broker将消息写入CommitLog后，会返回结果SendResult，如果发送成功，Producer开始执行本地事务。

if (sendResult.getTransactionId() != null) {
    // 设置事务ID
    msg.putUserProperty("__transactionId__", sendResult.getTransactionId());
}
String transactionId = msg.getProperty(MessageConst.PROPERTY_UNIQ_CLIENT_MESSAGE_ID_KEYIDX);
if (null != transactionId && !"".equals(transactionId)) {
    msg.setTransactionId(transactionId);
}
if (null != localTransactionExecuter) {
    // 老的本地事务处理，已经被废弃
    localTransactionState = localTransactionExecuter.executeLocalTransactionBranch(msg, arg);
} else if (transactionListener != null) {
    // 执行本地事务，获取事务状态
    localTransactionState = transactionListener.executeLocalTransaction(msg, arg);
}
if (null == localTransactionState) {
    localTransactionState = LocalTransactionState.UNKNOW;
}

if (localTransactionState != LocalTransactionState.COMMIT_MESSAGE) {
    log.info("executeLocalTransactionBranch return {}", localTransactionState);
    log.info(msg.toString());
}

将本地事务执行状态LocalTransactionState提交到Broker，方法是endTransaction。先根据MessageQueue找到Broker的主机地址，然后构建提交事务请求头EndTransactionRequestHeader并设置相关属性，请求头属性如下：

public class EndTransactionRequestHeader implements CommandCustomHeader {
    // 生产者组
    private String producerGroup;
    // ConsumeQueue Offset
    private Long tranStateTableOffset;
    // 消息所在CommitLog偏移量
    private Long commitLogOffset;
    // 事务状态
    private Integer commitOrRollback;
    // 是否Broker发起的回查？
    private Boolean fromTransactionCheck = false;
    // 消息ID
    private String msgId;
    // 事务ID
    private String transactionId;
}

事务状态commitOrRollback用数字表示，8代表Commit、12代表Rollback、0代表未知状态。请求头构建好以后，通过Netty发送数据包给Broker，对应的RequestCode为END_TRANSACTION。

public void endTransaction(
    final Message msg,
    final SendResult sendResult,
    final LocalTransactionState localTransactionState,
    final Throwable localException) throws RemotingException, MQBrokerException, InterruptedException, UnknownHostException {
    final MessageId id;
    // 解析MessageId，内含消息Offset
    if (sendResult.getOffsetMsgId() != null) {
        id = MessageDecoder.decodeMessageId(sendResult.getOffsetMsgId());
    } else {
        id = MessageDecoder.decodeMessageId(sendResult.getMsgId());
    }
    String transactionId = sendResult.getTransactionId();
    // 获取MessageQueue所在Broker的Master主机地址
    final String brokerAddr = this.mQClientFactory.findBrokerAddressInPublish(sendResult.getMessageQueue().getBrokerName());
    // 创建请求头
    EndTransactionRequestHeader requestHeader = new EndTransactionRequestHeader();
    // 设置事务ID和偏移量
    requestHeader.setTransactionId(transactionId);
    requestHeader.setCommitLogOffset(id.getOffset());
    // 设置事务状态
    switch (localTransactionState) {
        case COMMIT_MESSAGE:
            requestHeader.setCommitOrRollback(MessageSysFlag.TRANSACTION_COMMIT_TYPE);
            break;
        case ROLLBACK_MESSAGE:
            requestHeader.setCommitOrRollback(MessageSysFlag.TRANSACTION_ROLLBACK_TYPE);
            break;
        case UNKNOW:
            requestHeader.setCommitOrRollback(MessageSysFlag.TRANSACTION_NOT_TYPE);
            break;
        default:
            break;
    }
    // 执行钩子函数
    doExecuteEndTransactionHook(msg, sendResult.getMsgId(), brokerAddr, localTransactionState, false);
    requestHeader.setProducerGroup(this.defaultMQProducer.getProducerGroup());
    requestHeader.setTranStateTableOffset(sendResult.getQueueOffset());
    requestHeader.setMsgId(sendResult.getMsgId());
    String remark = localException != null ? ("executeLocalTransactionBranch exception: " + localException.toString()) : null;
    // 发送请求
    this.mQClientFactory.getMQClientAPIImpl().endTransactionOneway(brokerAddr, requestHeader, remark,
                                                                   this.defaultMQProducer.getSendMsgTimeout());
}

3.4 处理事务状态

Broker通过EndTransactionProcessor类来处理Producer提交的事务请求，首先做校验，确保是Master处理该请求，因为Slave是没有写权限的。

if (BrokerRole.SLAVE == brokerController.getMessageStoreConfig().getBrokerRole()) {
    response.setCode(ResponseCode.SLAVE_NOT_AVAILABLE);
    LOGGER.warn("Message store is slave mode, so end transaction is forbidden. ");
    return response;
}

然后，解析请求头，获取事务状态，如果是Commit，则根据请求头里的CommitLogOffset读取出完整的消息，从Properties中恢复消息真实的Topic、queueId等属性，再调用sendFinalMessage方法将消息重新写入CommitLog，稍后构建好ConsumeQueue消息对Consumer就可见了，最后调用deletePrepareMessage方法删除Half消息。

if (MessageSysFlag.TRANSACTION_COMMIT_TYPE == requestHeader.getCommitOrRollback()) {
    // 提交事务消息
    result = this.brokerController.getTransactionalMessageService().commitMessage(requestHeader);
    if (result.getResponseCode() == ResponseCode.SUCCESS) {
        RemotingCommand res = checkPrepareMessage(result.getPrepareMessage(), requestHeader);
        if (res.getCode() == ResponseCode.SUCCESS) {
            // 创建新的Message，恢复真实的Topic、queueId等属性，重新写入CommitLog
            MessageExtBrokerInner msgInner = endMessageTransaction(result.getPrepareMessage());
            msgInner.setSysFlag(MessageSysFlag.resetTransactionValue(msgInner.getSysFlag(), requestHeader.getCommitOrRollback()));
            msgInner.setQueueOffset(requestHeader.getTranStateTableOffset());
            msgInner.setPreparedTransactionOffset(requestHeader.getCommitLogOffset());
            msgInner.setStoreTimestamp(result.getPrepareMessage().getStoreTimestamp());
            MessageAccessor.clearProperty(msgInner, MessageConst.PROPERTY_TRANSACTION_PREPARED);
            RemotingCommand sendResult = sendFinalMessage(msgInner);
            if (sendResult.getCode() == ResponseCode.SUCCESS) {
                /**
                         * 事务消息提交，删除Half消息
                         * Half消息不会真的被删除，通过写入Op消息来标记它被处理。
                         */
                this.brokerController.getTransactionalMessageService().deletePrepareMessage(result.getPrepareMessage());
            }
            return sendResult;
        }
        return res;
    }
}

如果是Rollback，处理就更加简单了，因为消息本来就对Consumer是不可见的，只需要删除Half消息即可。

else if (MessageSysFlag.TRANSACTION_ROLLBACK_TYPE == requestHeader.getCommitOrRollback()) {
    // 回滚事务消息，事实上没做任何处理
    result = this.brokerController.getTransactionalMessageService().rollbackMessage(requestHeader);
    if (result.getResponseCode() == ResponseCode.SUCCESS) {
        RemotingCommand res = checkPrepareMessage(result.getPrepareMessage(), requestHeader);
        if (res.getCode() == ResponseCode.SUCCESS) {
            // 写入Op消息，代表Half消息被处理
            this.brokerController.getTransactionalMessageService().deletePrepareMessage(result.getPrepareMessage());
        }
        return res;
    }
}

Tips：实际上，Half消息并不会删除，因为CommitLog是顺序写的，不可能删除单个消息。「删除Half消息」仅仅是给该消息打上一个标记，代表它的最终状态已知，不需要再回查了。RocketMQ通过引入Op消息来给Half消息打标记，Half消息状态确认后，会写入一条消息到Op队列，对应的Topic为**RMQ_SYS_TRANS_OP_HALF_TOPIC**，反之Op队列中不存在的，就是状态未确认，需要回查的Half消息。

3.5 事务回查

Broker端发起消息事务回查的时序图如下：在这里插入图片描述

Half消息写入成功，可能因为种种原因没有收到Producer的事务状态提交请求。此时，Broker会主动发起事务回查请求给Producer，以决定最终将消息Commit还是Rollback。

Half消息最终状态有没有被确认，是通过Op队列里的消息判断的。Broker服务启动时，会开启TransactionalMessageCheckService线程，每隔60秒进行一次消息回查。为了避免消息被无限次的回查，RocketMQ通过transactionCheckMax属性设置消息回查的最大次数，默认是15次。

protected void onWaitEnd() {
    // 回查超时
    long timeout = brokerController.getBrokerConfig().getTransactionTimeOut();
    // 回查最大次数
    int checkMax = brokerController.getBrokerConfig().getTransactionCheckMax();
    long begin = System.currentTimeMillis();
    // 开始回查
    this.brokerController.getTransactionalMessageService().check(timeout, checkMax, this.brokerController.getTransactionalMessageCheckListener());
}

回查Half消息时，首先要获取Half主题下的所有消息队列。

// 获取RMQ_SYS_TRANS_HALF_TOPIC下所有队列
String topic = TopicValidator.RMQ_SYS_TRANS_HALF_TOPIC;
Set<MessageQueue> msgQueues = transactionalMessageBridge.fetchMessageQueues(topic);
if (msgQueues == null || msgQueues.size() == 0) {
    log.warn("The queue of topic is empty :" + topic);
    return;
}

然后遍历所有的MessageQueue，按个处理所有队列里的待回查的消息。怎么判断消息需要回查呢？前面说过了，通过Op队列判断，因此还需要定位到HalfQueue对应的OpQueue，以及它们的ConsumeQueue偏移量。

// 获取对应的 Op队列
MessageQueue opQueue = getOpQueue(messageQueue);
// 获取ConsumeQueue Offset
long halfOffset = transactionalMessageBridge.fetchConsumeOffset(messageQueue);
long opOffset = transactionalMessageBridge.fetchConsumeOffset(opQueue);

然后，从CommitLog读取出完整的消息。

// 根据offset去CommitLog读取出消息
private GetResult getHalfMsg(MessageQueue messageQueue, long offset) {
    GetResult getResult = new GetResult();

    PullResult result = pullHalfMsg(messageQueue, offset, PULL_MSG_RETRY_NUMBER);
    getResult.setPullResult(result);
    List<MessageExt> messageExts = result.getMsgFoundList();
    if (messageExts == null) {
        return getResult;
    }
    getResult.setMsg(messageExts.get(0));
    return getResult;
}

判断回查次数是否已达上限，如果是的话，就统一扔到TRANS_CHECK_MAX_TIME_TOPIC下。

if (needDiscard(msgExt, transactionCheckMax) || needSkip(msgExt)) {
    // 回查次数超过15，丢弃消息，扔到TRANS_CHECK_MAX_TIME_TOPIC
    listener.resolveDiscardMsg(msgExt);
    newOffset = i + 1;
    i++;
    continue;
}

如果判断消息确实需要回查，会调用AbstractTransactionalMessageCheckListener的sendCheckMessage方法，恢复消息真实的Topic、queueId等属性，然后发回给Producer进行事务的回查确认。

// 发送事务回查消息给Producer
public void sendCheckMessage(MessageExt msgExt) throws Exception {
    CheckTransactionStateRequestHeader checkTransactionStateRequestHeader = new CheckTransactionStateRequestHeader();
    checkTransactionStateRequestHeader.setCommitLogOffset(msgExt.getCommitLogOffset());
    checkTransactionStateRequestHeader.setOffsetMsgId(msgExt.getMsgId());
    checkTransactionStateRequestHeader.setMsgId(msgExt.getUserProperty(MessageConst.PROPERTY_UNIQ_CLIENT_MESSAGE_ID_KEYIDX));
    checkTransactionStateRequestHeader.setTransactionId(checkTransactionStateRequestHeader.getMsgId());
    checkTransactionStateRequestHeader.setTranStateTableOffset(msgExt.getQueueOffset());
    msgExt.setTopic(msgExt.getUserProperty(MessageConst.PROPERTY_REAL_TOPIC));
    msgExt.setQueueId(Integer.parseInt(msgExt.getUserProperty(MessageConst.PROPERTY_REAL_QUEUE_ID)));
    msgExt.setStoreSize(0);
    // 获取消息生产的GroupId
    String groupId = msgExt.getProperty(MessageConst.PROPERTY_PRODUCER_GROUP);
    // 轮询出一台Producer实例
    Channel channel = brokerController.getProducerManager().getAvailableChannel(groupId);
    if (channel != null) {
        // 发送回查请求
        brokerController.getBroker2Client().checkProducerTransactionState(groupId, channel, checkTransactionStateRequestHeader, msgExt);
    } else {
        LOGGER.warn("Check transaction failed, channel is null. groupId={}", groupId);
    }
}

Broker将回查请求发送给Producer后，Producer会执行checkLocalTransaction方法检查本地事务，然后将事务状态再发送给Broker，重复上述流程。

4. 总结

RocketMQ实现事务消息的原理和实现延迟消息的原理类似，都是通过改写Topic和queueId，暂时将消息先写入一个对Consumer不可见的队列中，然后等待Producer执行本地事务，提交事务状态后再决定将Half消息Commit或者Rollback。同时，可能因为服务宕机或网络抖动等原因，Broker没有收到Producer的事务状态提交请求，为了对二阶段进行补偿，Broker会主动对未确认的Half消息进行事务回查，判断消息的最终状态是否确认，是通过Op队列实现的，Half消息一旦确认事务状态，就会往Op队列中写入一条消息，消息内容是Half消息所在ConsumeQueue的偏移量。

【RocketMQ】事务消息实现原理分析
