MIT 6.828 Lab3 用户态环境

Like a Unix process, a JOS environment couples the concepts of "thread" and "address space". The thread is defined primarily by the saved registers (the env_tf field), and the address space is defined by the page directory and page tables pointed to by env_pgdir. To run an environment, the kernel must set up the CPU with both the saved registers and the appropriate address space.

JOS 中的 enviroment 是线程与地址空间的组合概念，个人感觉类似于 linux 中 task_struct，提供操作系统的进程实现；

struct Env {
	struct Trapframe env_tf;	// Saved registers
	struct Env *env_link;		// Next free Env
	envid_t env_id;			// Unique environment identifier
	envid_t env_parent_id;		// env_id of this env's parent
	enum EnvType env_type;		// Indicates special system environments
	unsigned env_status;		// Status of the environment
	uint32_t env_runs;		// Number of times environment has run
	// Address space
	pde_t *env_pgdir;		// Kernel virtual address of page dir
};

1. 计算理论与控制流

在开始本次 lab 前，先简单的回顾一下计算理论与控制流相关的知识

1.1 计算理论

计算机可以做什么？不能做什么？如果可以，计算机怎么来完成一个任务？这些计算计算理论相关的话题了，这边介绍两个计算模型：

确定性有限状态机，数学表示为 FSM 五元组（V，S， $\delta$ ， $S_0$ ，F）

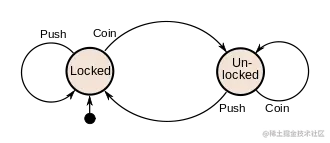

在地铁闸机的模型中：

V 表示输入：\{Push,Coin\}，\\ S表示状态：\{Locked,Unlocked\}，\\S_0表示初始状态：Locked，\\F表示结束状态集合\{Unlocked\}，\\ \delta表示状态转移函数：V\times S \to S

不管是地铁闸机，还是早期单机游戏里面的NPC，都可以用 FSM 来表示，例如地铁闸机初始状态为关闭，投币后状态转换为解锁，通过之后状态转换为关闭。

图灵机，七元组，在 FSM 的基础上增加，{ L，R }与 Blank ，区别是有纸带用于读写，现在的计算机都是图灵完备的。

1.2 控制流

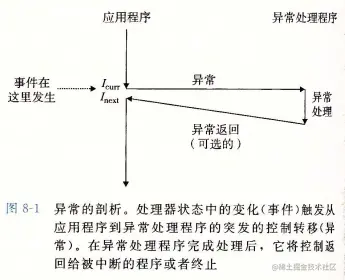

在 CSAPP 这本书异常控制流这一章，通过控制转移序列来表示计算机的指令执行序列，并引入异常控制流的概念来表示中断，异常；

将计算机自上电开始执行的指令序列记为： $\{I_0,I_1,I_2,I_3,\dots,I_{n}\}$ ，控制转移记为： $I_n\to I_{n+1}$ ，将控制转移序列称为控制流

1.3 总结

通过计算理论角度来看，一个图灵完备的计算机，其核心状态 K 为： $S_{cur}$ 以及纸带上的输出，通过暂存与恢复 K，可以达到重放的效果；

以复读机为例，人工不改变磁带位置的情况下，下次播放还是会从相同的位置开始；

Why we still use magnetic tapes in business today

在 JOS 中，通过 trapframe 结构体来记录 K，主要包括通用寄存器，控制流相关的（CS:IP）二元组，栈相关的（SS:SP）二元组，以及一些段地址；

通过暂存与恢复 trapframe，计算机可以维持多个图灵机状态，并在其中进行切换，类似复读机与多个磁带，换着播放；

另外要注意到，中断与异常在 6.828 中被称为受保护的控制转移 Protected Control Transfer，其机制与普通的栈调用并无本质区别（无权限级别切换【用户->内核】的情形下许多状态保持不变，不需要维护），实现细节如下：

需要维护的状态更多，通过 trapframe 的暂存与恢复（主要通过内核栈来实现）
受内核保护

为避免中断与异常受用户态环境 bug 或恶意代码的影响，JOS 通过 IDT 与 TSS 两种机制来提供保护，详情见第三部分：3.保护控制转移

On the x86, two mechanisms work together to provide this protection，The Interrupt Descriptor Table. The Task State Segment.

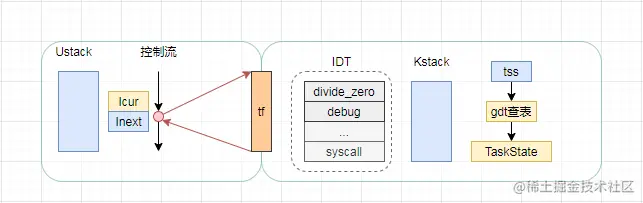

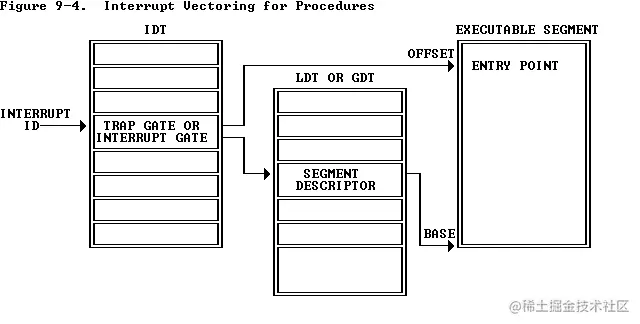

图示如下：

2. 用户态环境

lab 3 若出现 kernel panic at kern/pmap.c:147: PADDR called with invalid kva xxx，可能是链接脚本bug导致，可参考这个解决方案：qiita.com/kagurazakak…

Exercise 1

用户态环境的管理参考 lab2 中的内存管理，使用 static 指针变量 envs 指向通过 boot_alloc 申请的 Environment 数组；

// Make 'envs' point to an array of size 'NENV' of 'struct Env'.
// LAB 3: Your code here.
envs = (struct Env *)boot_alloc(NENV*sizeof(struct Env));
memset(envs,0,NENV*sizeof(struct Env));
// 内存区域映射，方便用户态程序访问
boot_map_region(kern_pgdir,UENVS,NENV*sizeof(struct Env),PADDR(envs),PTE_U|PTE_P);

Exercise 2

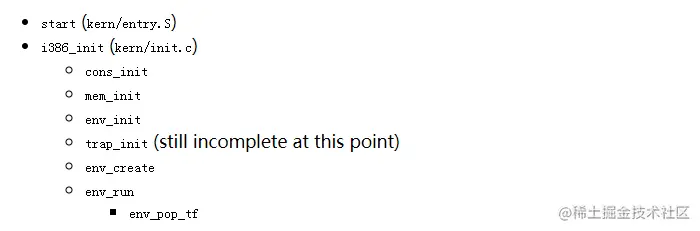

根据 hint 完成要求的函数即可，代码调用路径如下：

env_init，需要注意的是 env_free_list 的顺序，这边通过 tail 指针来完成

void
env_init(void)
{
	// Set up envs array
	// LAB 3: Your code here.
	struct Env *tail = NULL;
	struct Env *cur_env;
	for(int i = 0;i<NENV;i++){
		cur_env = &envs[i];
		cur_env->env_id = 0;
		cur_env->env_type = ENV_FREE;
		if(tail==NULL){
			tail = cur_env;
			//改变指针与改变指针内容
			env_free_list = cur_env;
		}else{
			tail->env_link = cur_env;
			tail = cur_env;
		}
	}
	cprintf("env init finished,header:%08x,tail:%08x\n",env_free_list,tail);
	// Per-CPU part of the initialization
	env_init_percpu();
}

env_setup_vm

设置用户态环境的虚拟内存，主要是申请 page 作为页目录，拷贝原先的映射，增加 env_pgdir 自身虚拟地址对物理地址的映射配置；

static int
env_setup_vm(struct Env *e)
{
	int i;
	struct PageInfo *p = NULL;
	// Allocate a page for the page directory
	if (!(p = page_alloc(ALLOC_ZERO)))
		return -E_NO_MEM
	e->env_pgdir = (pde_t *)page2kva(p);			//虚拟地址与内存映射，指针转换，void *需显式转换
	uint32_t utop_index = PDX(UTOP);
	memcpy(e->env_pgdir,kern_pgdir,PGSIZE);
	p->pp_ref++;
	// UVPT maps the env's own page table read-only.
	// Permissions: kernel R, user R
	e->env_pgdir[PDX(UVPT)] = PADDR(e->env_pgdir) | PTE_P | PTE_U;
	return 0;
}

region_alloc

为用户态环境申请内存，这边循环申请内存时，循环的判断条件可以简单通过取整之后的区间地址判断（从最小单元的角度看待待分配的空间）

static void
region_alloc(struct Env *e, void *va, size_t len)
{
	pde_t *env_pgdir = e ->env_pgdir;
	uintptr_t pdx = PDX(va);
	uintptr_t ptx = PTX(va);
	uintptr_t align_start = ROUNDDOWN((uint32_t)va,PGSIZE);
	uintptr_t align_end = ROUNDUP((uint32_t)va+len,PGSIZE);
	//循环申请内存
	uintptr_t start_addr = align_start;
	struct PageInfo *cur_pp;
	pte_t *cur_pte;
	//先判断能否申请到页表的内存，考虑右边界单元
	while(start_addr<align_end){
		cur_pp = page_alloc(ALLOC_ZERO);
		if(!cur_pp){
			panic("Can't Allocate Physical Memory:%08x",start_addr);
		}
		// 使用 page_insert 而非直接赋值，可能存在页替换的情况,region_alloc需注意
		int r = page_insert(env_pgdir,cur_pp,(void *)start_addr,PTE_P|PTE_U|PTE_W);
		if(r!=0){
			panic("Page Insert Failed:%e",r);
		}
		start_addr+=PGSIZE;
	}
}

load_icode

在用户态环境中加载 ELF 格式的代码，参考 Bootloader 的实现即可，其中 p_memsz 与 p_filesz 分别为内存大小与文件大小，相减之后的大小为 bss 段，通过 tf_eip 来设置程序入口，申请用户栈，通过 lcr3 加载用户态的页目录地址；

static void
load_icode(struct Env *e, uint8_t *binary)
{
	struct Elf *elf_header = (struct Elf *)binary;
	if(elf_header->e_magic!=ELF_MAGIC){
		panic("Not a Valid ELF Format");
	}
	//切换至环境的pgdir
	lcr3(PADDR(e->env_pgdir));
	struct Proghdr *ph = (struct Proghdr *) ((uint8_t *) elf_header + elf_header->e_phoff);
	struct Proghdr *eph = ph+elf_header->e_phnum;
	for(;ph<eph;ph++){
		if(ph->p_type==ELF_PROG_LOAD){
			//将Program加载入环境env中,首先申请空间
			region_alloc(e,(uint8_t *)(ph->p_va),ph->p_memsz);
			//拷贝数据
			memcpy((uint8_t *)(ph->p_va),binary+ph->p_offset,ph->p_filesz);
			//其余置0，也可以提前一步置零
			memset((uint8_t *)(ph->p_va)+ph->p_filesz,0,ph->p_memsz-ph->p_filesz);
		}
	}
	//entry point
	e->env_tf.tf_eip = elf_header->e_entry;
	// Now map one page for the program's initial stack
	// at virtual address USTACKTOP - PGSIZE.
	// LAB 3: Your code here.
	region_alloc(e,(void *)(USTACKTOP - PGSIZE),PGSIZE);
	lcr3(PADDR(kern_pgdir));
}

env_create

用户态环境创建，申请 env，加载代码，设置环境类型

void
env_create(uint8_t *binary, enum EnvType type)
{
	// LAB 3: Your code here.
	struct Env *cur_env;
	int res_code = env_alloc(&cur_env,0);
	if(res_code!=0){
		panic("Can't Create New Env");
	}
	load_icode(cur_env,binary);
	cur_env->env_type = type;
	cprintf("env created:%08x,load code from:%08x\n",cur_env,binary);
}

env_run

curenv 指向当前的用户态环境，如已有用户态环境运行，将原先用户态环境状态改为ENV_RUNNABLE，将当前状态设为ENV_RUNNING，加载用户态环境的页目录地址，通过 env_pop_tf 来设置 CPU 寄存器状态，使当前环境开始运行

void
env_run(struct Env *e)
{
	if(curenv!=NULL && curenv->env_status == ENV_RUNNING){
		curenv->env_status = ENV_RUNNABLE;
	}
	curenv = e;
	curenv-> env_status = ENV_RUNNING;
	curenv-> env_runs++;
	lcr3(PADDR(curenv->env_pgdir));
	//Step 2
	env_pop_tf(&(curenv->env_tf));
}

3. 控制转移

Exceptions and interrupts are both "protected control transfers," which cause the processor to switch from user to kernel mode (CPL=0) without giving the user-mode code any opportunity to interfere with the functioning of the kernel or other environments. In Intel's terminology, an interrupt is a protected control transfer that is caused by an asynchronous event usually external to the processor, such as notification of external device I/O activity. An exception, in contrast, is a protected control transfer caused synchronously by the currently running code, for example due to a divide by zero or an invalid memory access.

异常与中断均被视作受保护状态转移，中断异步触发（设置IO），异常同步触发（除零|无效内存访问）

X86提供两种机制来保证控制转移出于受保护状态

IDT，Interrupt Descriptor Table，中断描述符表，机制类似于 GDT

struct Gatedesc idt[256] = { { 0 } };
struct Pseudodesc idt_pd = {
	sizeof(idt) - 1, (uint32_t) idt
};

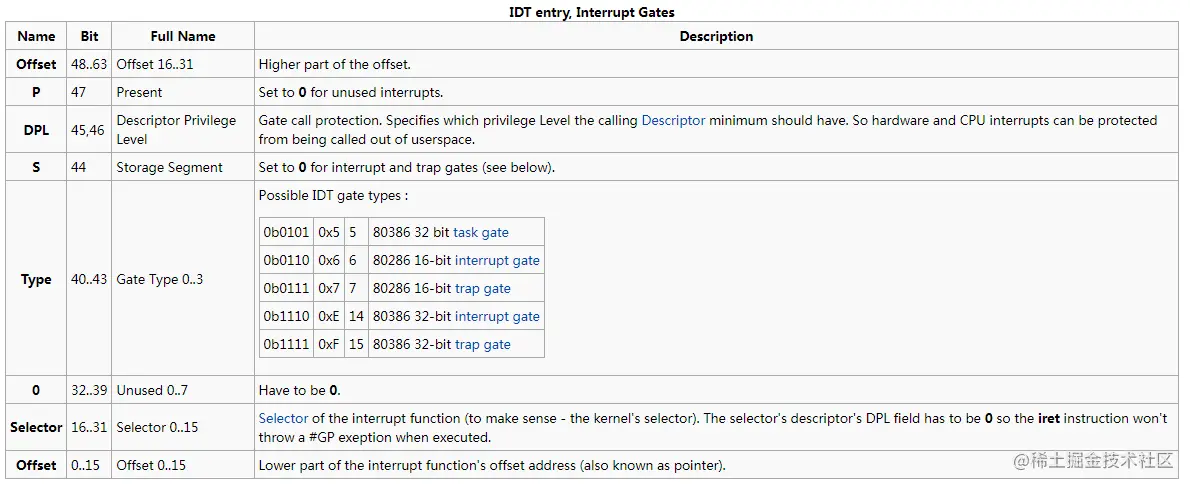

类似与 GDT，处理器从 IDT entry 中加载 CS 与 EIP 寄存器，IDT entry 格式如下

TSS，Task State Segment，任务状态段

异常或中断发生时，为保证安全，原先的 CS 与 EIP 寄存器值需要专门存储，另外若存在权限级别切换（用户->内核），栈也会切换至内核栈，所以处理器会将SS, ESP, EFLAGS, CS, EIP, 以及可选的异常码存储至栈中，其中 TSS 就是 JOS 中用来标识栈位置的结构，TSS 段的信息存放在 gdt 中；

static struct Taskstate ts;

trap_init

通过指令加载 idt 与 tss，有关 gdt 的内容可以参考 lab 2，最后 IDT 与 TSS 的信息分别由对应的专用指令加载

// Initialize and load the per-CPU TSS and IDT
void
trap_init_percpu(void)
{
	// Setup a TSS so that we get the right stack
	// when we trap to the kernel.
	ts.ts_esp0 = KSTACKTOP;
	ts.ts_ss0 = GD_KD;
	ts.ts_iomb = sizeof(struct Taskstate);
	// Initialize the TSS slot of the gdt.
	gdt[GD_TSS0 >> 3] = SEG16(STS_T32A, (uint32_t) (&ts),
					sizeof(struct Taskstate) - 1, 0);
	gdt[GD_TSS0 >> 3].sd_s = 0;
	// Load the TSS selector (like other segment selectors, the
	// bottom three bits are special; we leave them 0)
	ltr(GD_TSS0);
	// Load the IDT
	lidt(&idt_pd);
}

Exercise 4

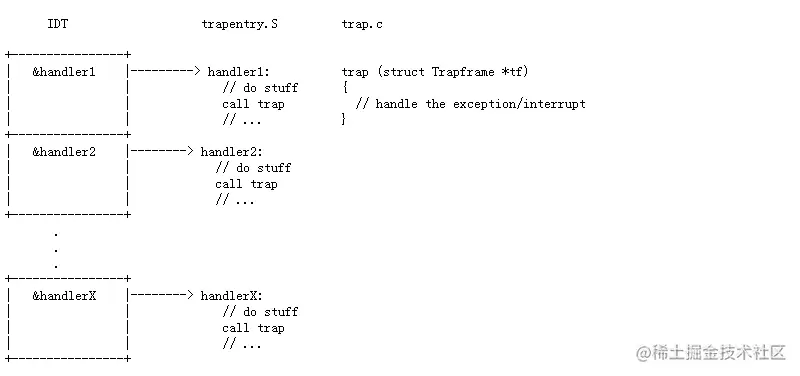

IDT 在 trap_init 函数中进行初始化，其中 SETGATE 宏负责填充 IDT entry 的内容，其中 x_handler 只起一个占位的作用，后续的汇编代码中会通过 TRAPHANDLER(pgflt_handler, T_PGFLT); 的方式对外暴露一个同名的全局变量，并通过 jmp 指令跳转至 _alltraps 进行统一处理。

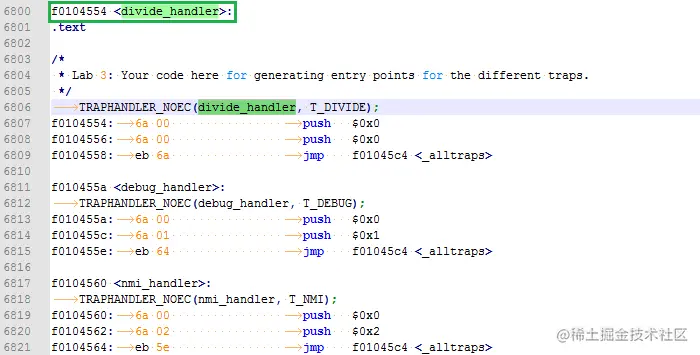

最后编译好的 kernel.asm 中相应代码如下：

汇编相关

#define SETGATE(gate, istrap, sel, off, dpl)			\
{								\
	(gate).gd_off_15_0 = (uint32_t) (off) & 0xffff;		\
	(gate).gd_sel = (sel);					\
	(gate).gd_args = 0;					\
	(gate).gd_rsv1 = 0;					\
	(gate).gd_type = (istrap) ? STS_TG32 : STS_IG32;	\
	(gate).gd_s = 0;					\
	(gate).gd_dpl = (dpl);					\
	(gate).gd_p = 1;					\
	(gate).gd_off_31_16 = (uint32_t) (off) >> 16;		\
}

#define TRAPHANDLER(name, num)						\
	.globl name;		/* define global symbol for 'name' */	\
	.type name, 		@function;	/* symbol type is function */		\
	.align 2;			/* align function definition */		\
	name:				/* function starts here */		\
	pushl $(num);							\
	jmp _alltraps

trap_init

void *divide_handler();
void *debug_handler();
void *nmi_handler();
void *brkpt_handler();
void *oflow_handler();
void *bound_handler();
void *illop_handler();
void *device_handler();
void *dblflt_handler();
void *tss_handler();
void *segnp_handler();
void *stack_handler();
void *gpflt_handler();
void *pgflt_handler();
void *fperr_handler();
void *align_handler();
void *mchk_handler();
void *simderr_handler();
void *syscall_handler();
void *default_handler();
void
trap_init(void)
{
	extern struct Segdesc gdt[];
	cprintf("IDT initializing!\n");
	// LAB 3: Your code here.
	// 填充ldt
	SETGATE(idt[T_DIVIDE],0,GD_KT,divide_handler,0);
	SETGATE(idt[T_DEBUG],0,GD_KT,debug_handler,0);
	SETGATE(idt[T_NMI],0, GD_KT,nmi_handler,0);
	// dpl改为3，可以从用户态进行调用
	SETGATE(idt[T_BRKPT],0,GD_KT,brkpt_handler,3);
	SETGATE(idt[T_OFLOW],0,GD_KT,oflow_handler,0);
	SETGATE(idt[T_BOUND],0,GD_KT,bound_handler,0);
	SETGATE(idt[T_ILLOP],0,GD_KT,illop_handler,0);
	SETGATE(idt[T_DEVICE],0,GD_KT,device_handler,0);
	SETGATE(idt[T_DBLFLT],0,GD_KT,dblflt_handler,0);
	/* #define T_COPROC  9 */	// reserved (not generated by recent processors)
	SETGATE(idt[T_TSS],0,GD_KT,tss_handler,0);
	SETGATE(idt[T_SEGNP],0,GD_KT,segnp_handler,0);
	SETGATE(idt[T_STACK],0,GD_KT,stack_handler,0);
	SETGATE(idt[T_GPFLT],0,GD_KT,gpflt_handler,0);
	SETGATE(idt[T_PGFLT],0,GD_KT,pgflt_handler,0);
	/* #define T_RES    15 */	// reserved
	SETGATE(idt[T_FPERR],0,GD_KT,fperr_handler,0);
	SETGATE(idt[T_ALIGN],0,GD_KT,align_handler,0);
	SETGATE(idt[T_MCHK],0,GD_KT,mchk_handler,0);
	SETGATE(idt[T_SIMDERR],0,GD_KT,simderr_handler,0);
	// dpl改为3，可以从用户态调用
	SETGATE(idt[T_SYSCALL],0,GD_KT,syscall_handler,3);
	SETGATE(idt[T_DEFAULT],0,GD_KT,default_handler,0);
	// Per-CPU setup
	trap_init_percpu();
}

trapEntry.S

通过 TRAPHANDLER_X 相关的宏提供全局的符号

/*
 * Lab 3: Your code here for generating entry points for the different traps.
 */
	TRAPHANDLER_NOEC(divide_handler, T_DIVIDE);
	TRAPHANDLER_NOEC(debug_handler, T_DEBUG);
	TRAPHANDLER_NOEC(nmi_handler, T_NMI);
	TRAPHANDLER_NOEC(brkpt_handler, T_BRKPT);
	TRAPHANDLER_NOEC(oflow_handler, T_OFLOW);
	TRAPHANDLER_NOEC(bound_handler, T_BOUND);
	TRAPHANDLER_NOEC(illop_handler, T_ILLOP);
	TRAPHANDLER_NOEC(device_handler, T_DEVICE);

	TRAPHANDLER_NOEC(fperr_handler, T_FPERR);
	TRAPHANDLER_NOEC(align_handler, T_ALIGN);
	TRAPHANDLER_NOEC(mchk_handler, T_MCHK);
	TRAPHANDLER_NOEC(simderr_handler, T_SIMDERR);
	TRAPHANDLER_NOEC(syscall_handler, T_SYSCALL);
	TRAPHANDLER_NOEC(default_handler, T_DEFAULT);

	TRAPHANDLER(dblflt_handler, T_DBLFLT);
	TRAPHANDLER(tss_handler, T_TSS);
	TRAPHANDLER(segnp_handler, T_SEGNP);
	TRAPHANDLER(stack_handler, T_STACK);
	TRAPHANDLER(gpflt_handler, T_GPFLT);
	TRAPHANDLER(pgflt_handler, T_PGFLT);

	TRAPHANDLER_NOEC(irq_timer_handler, IRQ_OFFSET+IRQ_TIMER);
	TRAPHANDLER_NOEC(irq_kbd_handler, IRQ_OFFSET+IRQ_KBD);
	TRAPHANDLER_NOEC(irq_serial_handler, IRQ_OFFSET+IRQ_SERIAL);
	TRAPHANDLER_NOEC(irq_spurious_handler, IRQ_OFFSET+IRQ_SPURIOUS);
	TRAPHANDLER_NOEC(irq_ide_handler, IRQ_OFFSET+IRQ_IDE);
	TRAPHANDLER_NOEC(irq_error_handler,IRQ_OFFSET+IRQ_ERROR);
/*
 * Lab 3: Your code here for _alltraps
 */
_alltraps:
 	pushl %ds
    pushl %es
    pushal
	movw $GD_KD,%ax
	movw %ax,%ds
	movw %ax,%es
	pushl %esp
	call trap

trapframe 读写

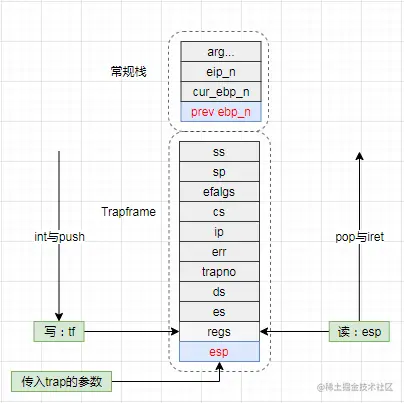

栈与 trapframe 的关系如下图所示

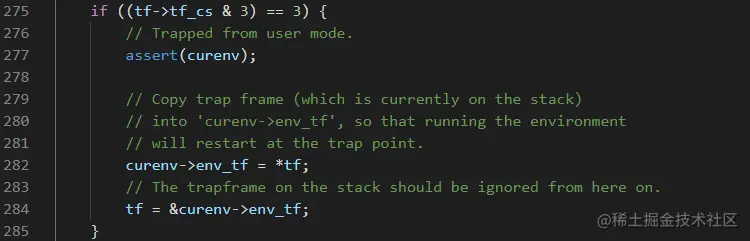

读写，读通过 trapframe 来接收栈上传递的参数，通过 curenv->env_tf = *tf 来进行赋值

缺页，断点处理

Exercise 5 & 6

在 trap_dispatch 函数下，增加对于缺页，断点相关异常的处理（函数调用）

switch(tf->tf_trapno){
	case T_PGFLT:
		page_fault_handler(tf);
		return;
	case T_BRKPT:
		monitor(tf);
		return;
}

4. 系统调用

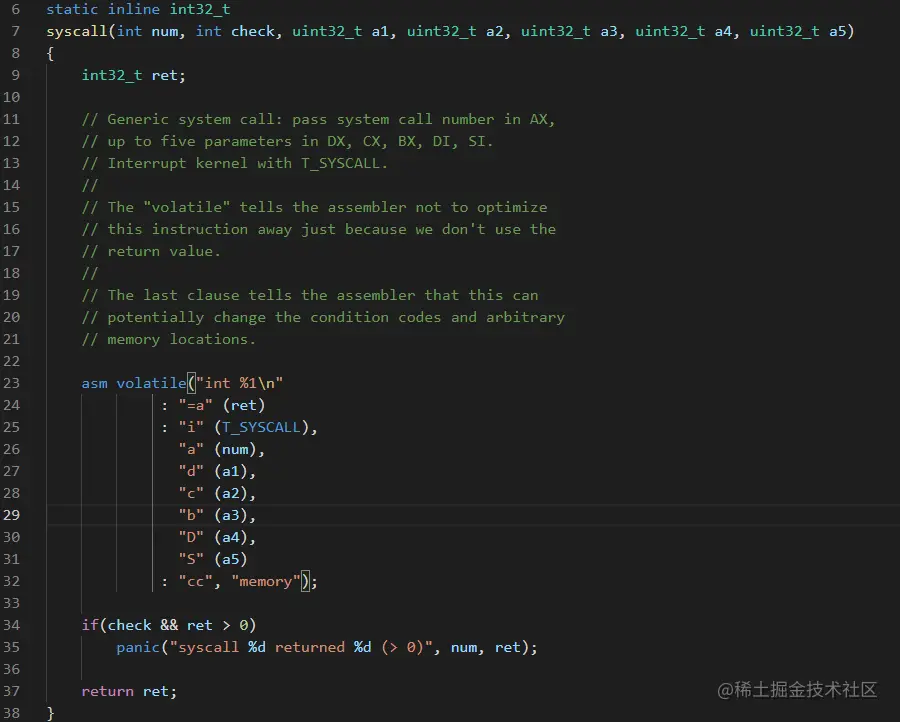

用户态发起系统调用的代码在 lib/syscall.c 中，通过内联汇编来触发，内核按相应顺序接收参数，返回值放在 eax 中；

Exercise 7

系统调用实现，按顺序接收参数，然后调用内核中的函数，将返回值写入 eax 寄存器

switch(tf->tf_trapno){
	case T_SYSCALL:
		{
			//细分syscall传入的num参数
			struct PushRegs regs = tf->tf_regs;
			uint32_t func_code = regs.reg_eax;
			//返回值处理
			uint32_t a1 = regs.reg_edx;
			uint32_t a2 = regs.reg_ecx;
			uint32_t a3 = regs.reg_ebx;
			uint32_t a4 = regs.reg_edi;
			uint32_t a5 = regs.reg_esi;
			int32_t res = syscall(func_code,a1,a2,a3,a4,a5);
			cprintf("[KERN]res:%08x\n",res);
			regs.reg_eax = res;
			cprintf("regs:%p\n",&regs);
			tf->tf_regs.reg_eax	= res;
			cprintf("tf_regs:%p\n",&(tf->tf_regs));
		}
		return;
}

Exercise 8

通过系统调用获得 env_id，然后将 thisenv 指针指向用户态环境在 envs 数组中的地址

extern void umain(int argc, char **argv);
const volatile struct Env *thisenv;
const char *binaryname = "<unknown>";
void
libmain(int argc, char **argv)
{
	// set thisenv to point at our Env structure in envs[].
	// LAB 3: Your code here.
	//目前在用户态，只能通过系统调用获得环境id
	envid_t env_id = sys_getenvid();
	cprintf("env_id:%08x\n",env_id);
	//通过环境id来获取对应环境引用，因在用户态，不可使用envid2env
	thisenv = &envs[ENVX(env_id)];
	// save the name of the program so that panic() can use it
	if (argc > 0)
		binaryname = argv[0];
	// call user main routine
	umain(argc, argv);
	// exit gracefully
	exit();
}

Exercise 9 &10

发生缺页异常时，可以通过 trapframe 中的代码段选择子来判断是用户态还是内核态

	// 保护模式下cs中为代码段选择子
	uint16_t code_segment_selector= tf->tf_cs;
	cprintf("code_segment_selector:%08x\n",code_segment_selector);
	// DPL中0为内核态，3为用户态
	if((tf->tf_cs & 0x3) == 0){
		panic("Page Fault Occured in Kernel Mode");
	}

用户态内存校验，主要判断是否为空，以及权限是否满足

int
user_mem_check(struct Env *env, const void *va, size_t len, int perm)
{
	// LAB 3: Your code here.
	//左闭右开
	uintptr_t start_addr = ROUNDDOWN((uintptr_t)va,PGSIZE);
	uintptr_t end_addr = ROUNDUP((uintptr_t)va+len,PGSIZE);
	cprintf("[PMAP]start->end:[%08x:%08x]\n",start_addr,end_addr);
	//用户态下的kern_pgdir,
	pde_t *env_pgdir = env->env_pgdir;
	pte_t* cur_pte;
	//低12位为权限位
	uint32_t flag_range = 0x0fff;
	//用户内存校验，不需要具体到分量校验
	while(start_addr<end_addr){
		//条件1
		if(start_addr>=ULIM){
			user_mem_check_addr = (uintptr_t)va;
			return -E_FAULT;
		}
		cur_pte= pgdir_walk(env_pgdir,(void *)start_addr,0);
		// 检查PTE_P权限与perm，权限校验参考
		if(cur_pte==NULL||!(*cur_pte&PTE_P)||(*cur_pte&perm)!=perm){
			//处理round down的情况
			if(start_addr<(uintptr_t)va){
				user_mem_check_addr = (uintptr_t)va;
			}else{
				user_mem_check_addr = start_addr;
			}
			cprintf("user_mem_check_addr value:%08x\n",user_mem_check_addr);
			return -E_FAULT;
		}
		start_addr+=PGSIZE;
	}
	return 0;
}

在 kdebug.c 增加对相关内存地址的校验

【MIT 6.828 Lab3】用户态环境与系统调用
