前段时间都在玩 flutter，新领域我们要探索，老知识我们也要巩固。今天我们来说说 Android Jetpack 架构里的组件：Navigation。

前言

首先，我们来简单介绍一下 Navigation。一个适用于单 Activity 应用的首选架构，用于替换 fragment 的 trasation 方案。将Fragment页面的跳转交由 Navigation 处理，包括转场动画以及页面传参。

基本使用

在app的build文件中添加依赖：

def nav_version = "2.1.0"

implementation "androidx.navigation:navigation-fragment-ktx:$nav_version"
implementation "androidx.navigation:navigation-ui-ktx:$nav_version"

新建 MainActiviy，其布局文件 main_fragment.xml 内容对应如下：

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/background_light"
    tools:context=".MainActivity">

    <fragment
        android:id="@+id/my_nav_host_fragment"
        android:name="androidx.navigation.fragment.NavHostFragment"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:defaultNavHost="true"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:navGraph="@navigation/nav_graph_main"/>
</FrameLayout>

注意两个点：

• android:name="androidx.navigation.fragment.NavHostFragment" 固定写法
• app:navGraph="@navigation/nav_graph_main" 指向的是我们自定义的navigation 文件

res 文件夹下新建文件夹 navigation，创建 nav_graph_main.xml （名字随意）

• 右键 - new - Navigation Resource File
• 将相应的 Fragment 页面写入布局，以及对应的跳转关系，使用 action 标签进行关联

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph_main"
    app:startDestination="@id/fragment1">

    <fragment
        android:id="@+id/fragment1"
        android:name="com.lyf.myjetpack.ui.main.Fragment1"
        android:label="main_fragment"
        tools:layout="@layout/fragment_1" >
        <action
            android:id="@+id/action_fragment1_to_fragment2"
            app:popEnterAnim="@anim/slide_in_left"
            app:popExitAnim="@anim/slide_out_right"
            app:enterAnim="@anim/slide_in_right"
            app:exitAnim="@anim/slide_out_left"
            app:destination="@id/fragment2" />
    </fragment>

    <fragment
        android:id="@+id/fragment2"
        android:name="com.lyf.myjetpack.ui.main.Fragment2"
        android:label="fragment2"
        tools:layout="@layout/fragment_2" >
    </fragment>
</navigation>

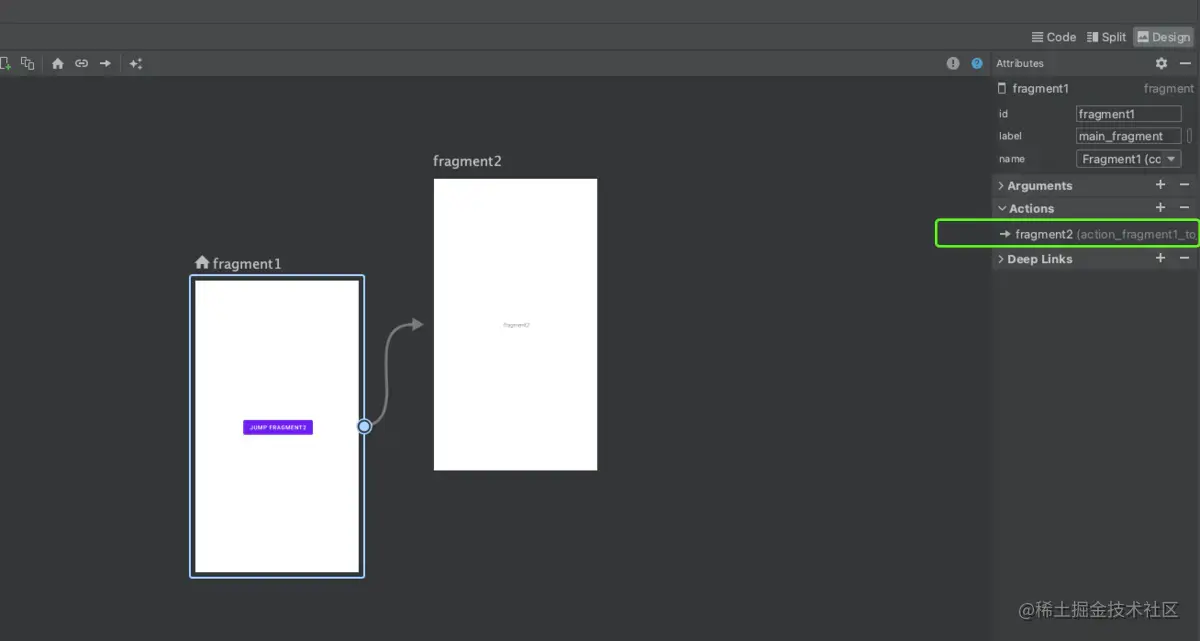

如上，startDestination 标识导航的起始入口为 fragment1 , fragment1 触发 actionId 为 action_fragment1_to_fragment2 的动作后能跳转到页面fragment2

NavController

通过findNavController来获取NavController，通过controller的navigate或者navigateUp进行页面之间的路由操作。

view.findViewById<Button>(R.id.jumpToFragment2).setOnClickListener {
            val bundle = bundleOf("rex" to "name")
            Navigation.findNavController(it).navigate(
                R.id.action_fragment1_to_fragment2,
                bundle,
            )
        }
//action_fragment1_to_fragment2 即为我们定义的action id，对应跳转到页面fragment2

接收传参

val args = arguments
val name = args?.getString("name")

总结

在NavHostFragment的onCreateView中是创建了FrameLayout，也就是说其实真正的容器是FrameLayout。在创建FragmentNavigator的时候内部使用的是replace这个API，而不是show和hide，这就会导致fragment每次生命周期都会重新执行。所以，从状态保存的角度，与ViewModel结合使用效果更好。
