Mac下uiautomatorviewer使用避坑

1. 工作环境要求

接下来讨论的工作环境是MAC环境，需要必备的安装软件有：

• homebrew;
• maven；
• sdk;

2. 常见布局查看工具对比

进入正题，常用查看布局文件xml信息的工具有三个：

• AS的内置工具layoutInspect;
• Appium的Inspector;
• SDK中的uiautomatorviewer; 三者各有利弊:

第一种只可以测试debug的app。

第二种只可以测试我们启动项配置的app。

第三种可以随时随地测试自己想要了解的任何app的当前页面的布局信息。

综上，SDK中的uiautomatorviewer也是值得我们去了解一下的。接下来了解一下如何使用。

3. 配置

配置过SDK的环境，直接在iterm中输入whick adb,得到sdk的路径,顺着路径找到uiautomatorviewer,按照命令打开了uiautomatorviewer的可执行脚本:

whick adb
/Users/zhangqi59/Library/Android/sdk/platform-tools/adb
cd /Users/zhangqi59/Library/Android/sdk
cd tools
cd bin
ls
apkanalyzer jobb screenshot2
archquery lint sdkmanager
avdmanager monkeyrunner uiautomatorviewer
sh uiautomatorviewer

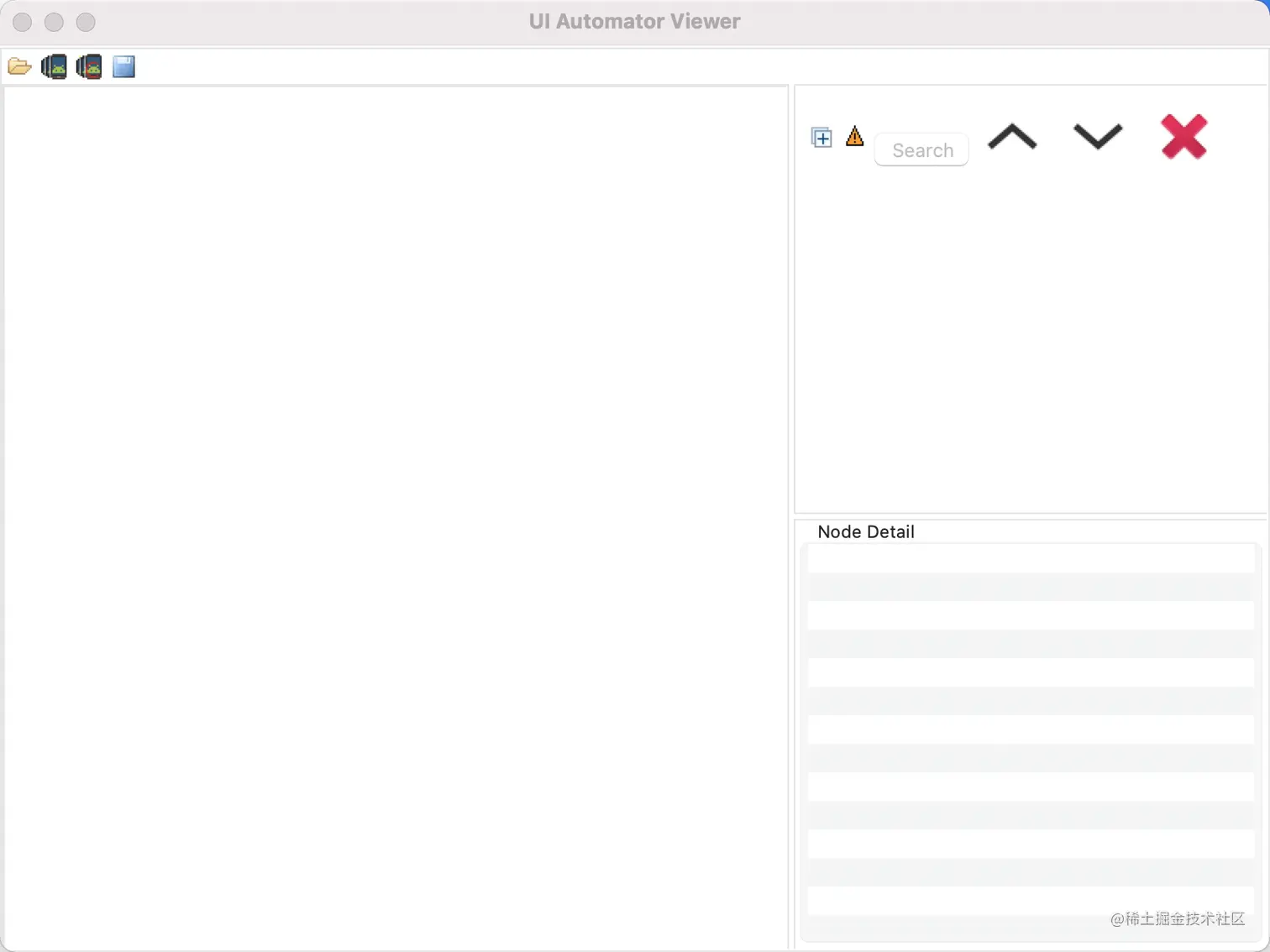

接下来会弹出一个框：

发现是无法执行的UA界面。这代表这个工具是不能使用，需要重新从网上下载一个可以执行的uiautomatorviewer，步骤如下：

1. 解决过程
   第一步：克隆uiautomatorviewer-standalone代码，按照README打包编译。
   第二步：将jar包放到adb可执行脚本的同级目录下
   第三步：启动打包好的jar包，命令参考如下：

java -XstartOnFirstThread -jar ./uiautomatorviewer-standalone-1.0-SNAPSHOT-all.jar

2. 可能遇到的问题解决
   安装maven:brew install maven
   检查maven安装成功否：mvn -version
   进入下载包的路径，进行maven打包：

   cd /Users/zhangqi59/Documents/uiautomatorviewer-standalone-main
   mvn clean package
   which adb
   cp uiautomatorviewer-standalone-1.1-all.jar /Users/zhangqi59/Library/Android/sdk/platform-tools
   cd /Users/zhangqi59/Library/Android/sdk/platform-tools
   ls
   java -XstartOnFirstThread -jar ./uiautomatorviewer-standalone-1.1-all.jar


   copy打包后的jar包到adb的同级目录中,这儿强调一下，一定要在adb的目录下
   在adb的目录下 通过输入对应命令执行jar包任务，jar包uiautomatorviewer-standalone-1.1-all.jar原在target目录下，后来通过我们的cp命令移动到了adb的同级目录了
   以后使用，我们就先cd到adb目录，然后输入:
   java -XstartOnFirstThread -jar ./uiautomatorviewer-standalone-1.1-all.jar

3. 结果
   连接手机，开启开发者模式，点击调试按钮，结果如下：

所以对应控件的id就是R.id.kn了。
