echarts柱状图柱顶设置文字和颜色

小知识,大挑战!本文正在参与“程序员必备小知识”创作活动。

问题

前端经常会遇到绘制图表的需求,当初在使用echarts绘制柱状图时曾经遇到过柱顶的文字颜色设置成不同颜色问题。

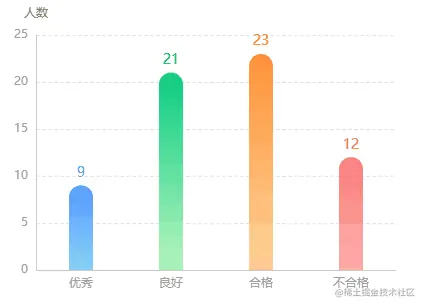

需要达到的效果:


参考:echarts的配置项文档


条形柱状的颜色可以在series-itemStyle中通过color进行设置,并且每一根都可以设置为不同。因为color可以定义为function

设置主体颜色主要代码(params为4根柱体,dataIndex是序号,在echarts中可以通过echarts.graphic.LinearGradient来设置渐变色):

color: function (params) {
    var colorList = [  ['#5498ff', '#89d3f6'],['#0acd81', '#b7f5bf'], ['#ff9137', '#ffd59a'], ['#f97878', '#ffafaf'] ];
    var index = params.dataIndex;
    if (params.dataIndex >= colorList.length) {
        index = params.dataIndex - colorList.length;
    }
    return new echarts.graphic.LinearGradient(0, 0, 0, 1, [{ offset: 0, color: colorList[index][0] }, { offset: 1, color: colorList[index][1] } ]);
}
复制代码

此时柱体上面并没有显示文字,如果需要显示文字,可以在itemStyle继续设置label属性


具体设置:

label: {
    show: true,
    position: 'top',
    textStyle: {
        fontSize: '14px',
    },
},
复制代码

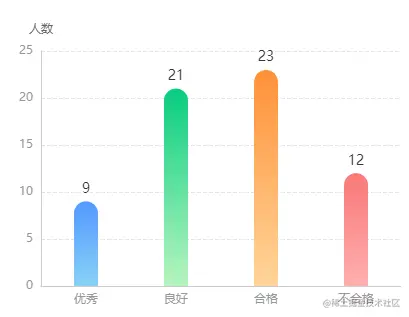

此时,图表的样式(柱状上的文字颜色为统一的黑色):


当时我想能否在textStyle中对color类似与柱条颜色一样设置,但是通过查看配置项手册发现只能设置为字符串,不能通过function来设置。这样的话四种文字还是只会变成一种颜色。



解决

可以在seriesdata设置时添加配置颜色,之前设置数据时是直接数值数组的方式

// 成绩
data: [9, 21, 23, 12]
复制代码

其实可以在配置时,就将label的相应颜色设置,数值放在value中 代码:

data: [{
    value:9,
    label: {
        textStyle: { color: '#2e77dc' }
    }
}, {
    value:21,
    label: {
        textStyle: { color: '#0aa211' }
    }
}, {
    value:23,
    label: {
        textStyle: { color: '#ff6600' }
    }
}, {
    value:12,
    label: {
        textStyle: { color: '#f12222' }
    }
}]
复制代码

完整配置项

option01 = {
    xAxis: {
        type: 'category',
        data: ['优秀', '良好', '合格','不合格'],
        axisTick: { show: false, },
        axisLabel: {
            textStyle: { color: '#999999' },
            interval: 0,
        },
        axisLine: {
            lineStyle: { color: '#cccccc' }
        },
    },
    yAxis: {
        type: 'value',
        name: '人数',
        nameTextStyle:{ color: '#666666' },
        axisTick: { show: false },
        axisLabel: { textStyle: { color: '#999999' }, },
        axisLine: {
            lineStyle: { color: '#cccccc', },
            show: true
        },
        splitLine: {
            show: true,
            lineStyle:{ type: 'dashed', }
        }
    },
    series: [
        {
            name: '班级成绩分布',
            type: 'bar',
            barWidth: '24px',
            itemStyle:{
                normal:{
                    barBorderRadius:[12, 12, 0, 0],
                    label: {
                        show: true,
                        position: 'top',
                        textStyle: { fontSize: '14px', },
                    },
                    color: function (params) {
                        var colorList = [  ['#5498ff', '#89d3f6'],['#0acd81', '#b7f5bf'], ['#ff9137', '#ffd59a'], ['#f97878', '#ffafaf'] ];
                        var index = params.dataIndex;
                        if (params.dataIndex >= colorList.length) {
                            index = params.dataIndex - colorList.length;
                        }
                        return new echarts.graphic.LinearGradient(0, 0, 0, 1, [{ offset: 0, color: colorList[index][0] }, { offset: 1, color: colorList[index][1] } ]);
                    },
                }
            },
            // 成绩
            data: [{
                value:9,
                label: {
                    textStyle: { color: '#2e77dc' }
                }
            }, {
                value:21,
                label: {
                    textStyle: { color: '#0aa211' }
                }
            }, {
                value:23,
                label: {
                    textStyle: { color: '#ff6600' }
                }
            }, {
                value:12,
                label: {
                    textStyle: { color: '#f12222' }
                }
            }]
        }
    ],
    grid: {
        x: 40,
        y: 30,
        x2: 0,
        y2: 35
    },
}
复制代码
