UML类图

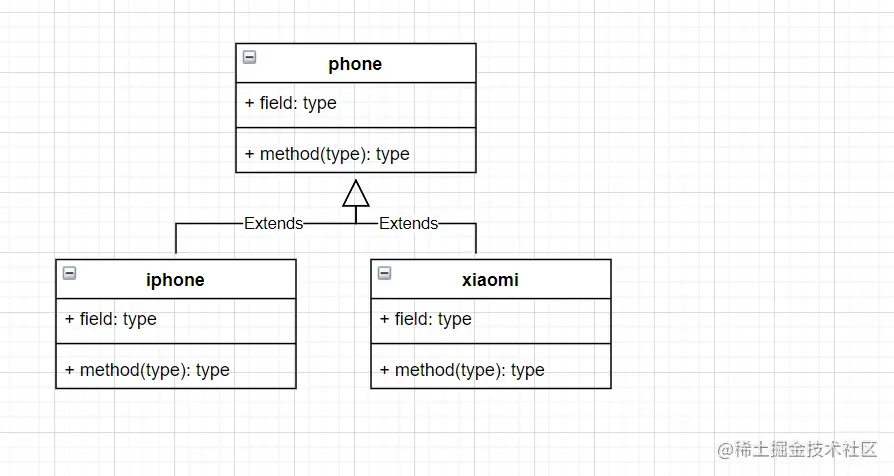

继承(Extends)

使用空心箭头表示

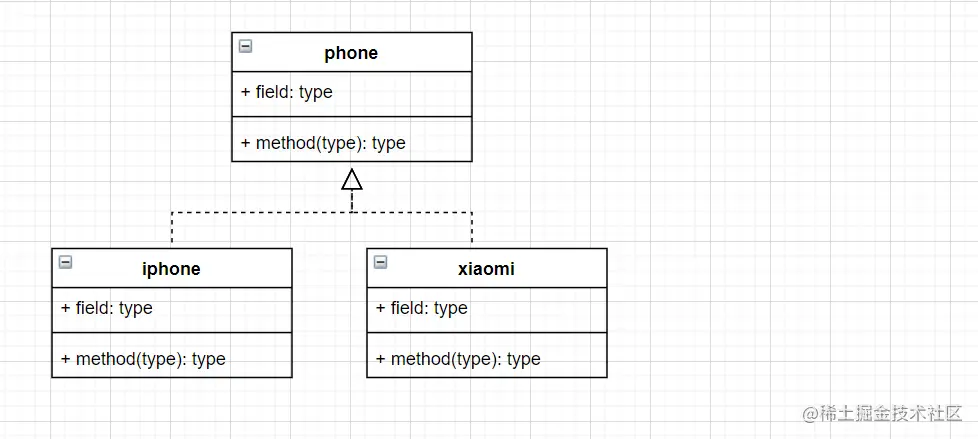

实现（Implementation）

实现关系用一条带空心箭头的虚线表示

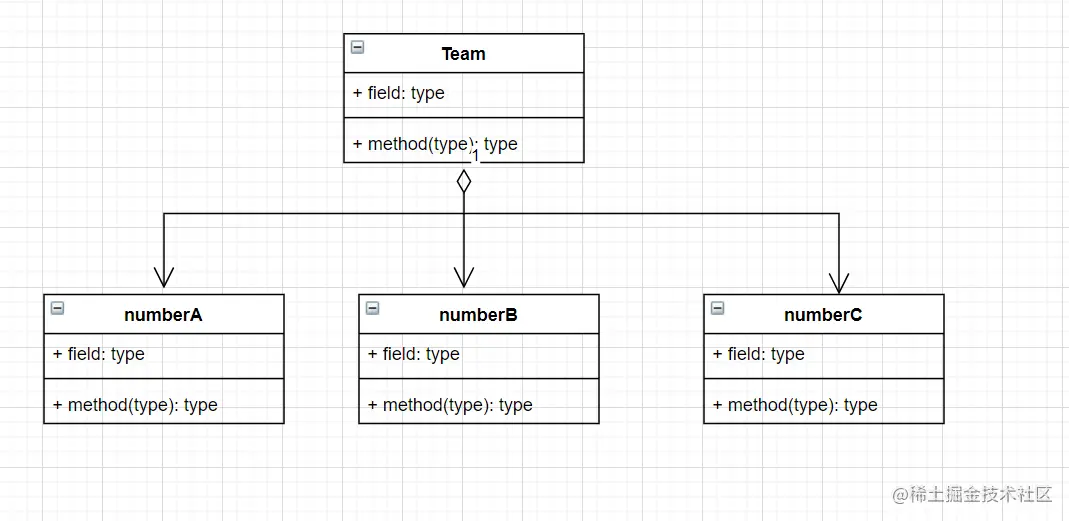

聚合(aggregation)

聚合关系用一条带空心菱形箭头的直线表示A由B组成

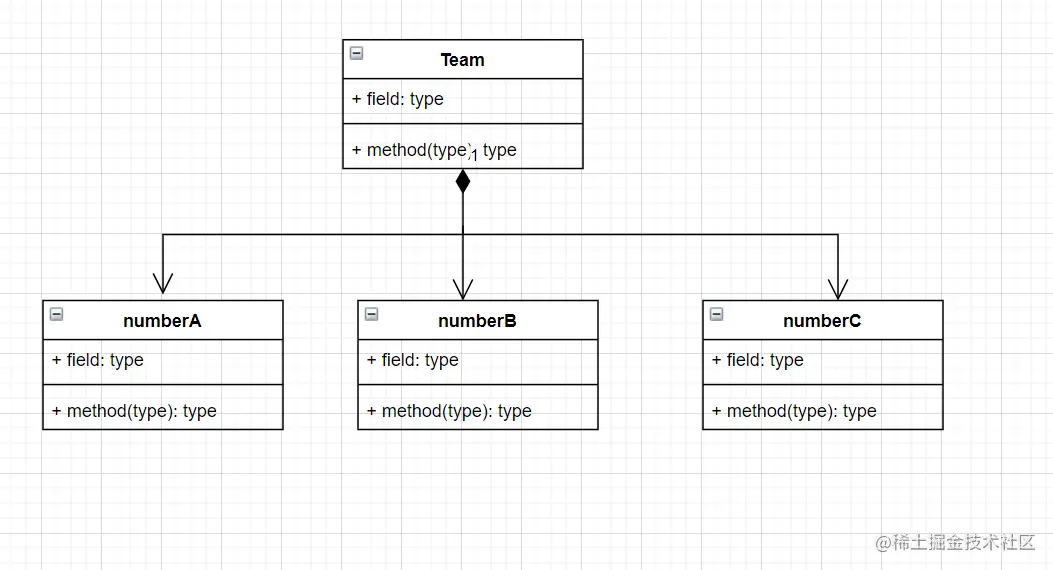

组合（composition）

组合关系用一条带实心菱形箭头直线表示

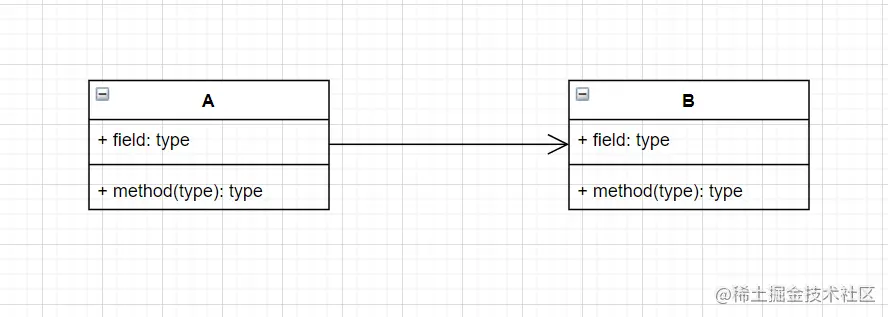

关联（association)

关联关系是用一条直线表示，A知道B,B不知道A

依赖（dependency)

依赖关系用一套带箭头的虚线表示

结构型模式

结构型模式描述如何将类或对象结合一起形成更大的结构，结构型模式可以分为类结构型模式和对象型模式

类结构型模式一般只存在于继承和实现关系中，对象结构型模式关心类或对象的组合，通过关联关系使得在一个类中定义另一个类的实例对象，然后通过该对象调用其方法。

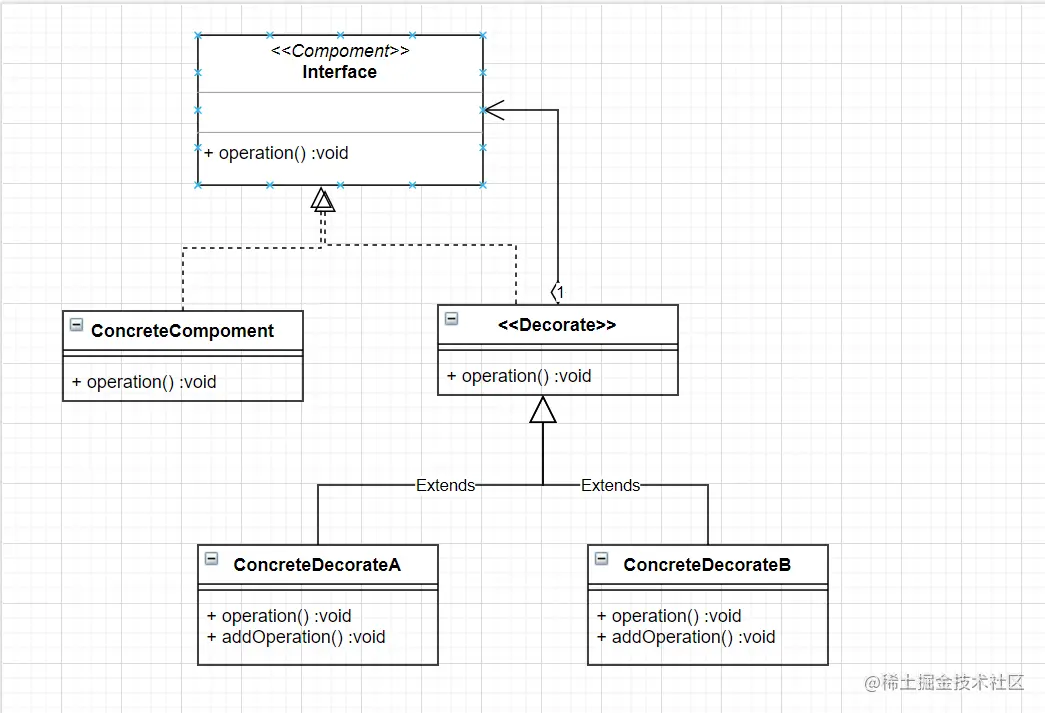

装饰器模式（Decorator）

定义

动态地给一个对象增加一些额外的职责，给一个类或对象增加行为

装饰器模式组成：

抽象组件角色(Component): 定义可以动态添加任务的对象的接口
具体组件角色(ConcreteComponent)：定义一个要被装饰器装饰的对象，即 Component 的具体实现
抽象装饰器(Decorator): 维护对组件对象和其子类组件的引用
具体装饰器角色(ConcreteDecorator)：向组件添加新的职责

代码

 public interface Compoment {
     public void operation();
 }
 public class ConcreteCompoment implements Compoment{
     @Override
     public void operation() {
         System.out.println("实体类");
     }
 }

 public abstract class Decorator implements Compoment{
     private Compoment compoment;

     public Decorator(Compoment compoment) {
         this.compoment = compoment;
     }

     @Override
     public void operation() {
         compoment.operation();
     }
 }
 public class ConcreteDecorator extends Decorator{
     public ConcreteDecorator(Compoment compoment) {
         super(compoment);
     }
     public void addOperation(){
         super.operation();
         System.out.println("添加功能");
     }
 }

 public class Test {
     public static void main(String[] args) {
         ConcreteCompoment concreteCompoment = new ConcreteCompoment();
         ConcreteDecorator concreteDecorator = new ConcreteDecorator(concreteCompoment);
         concreteDecorator.addOperation();

     }
 }

使用场景

Mybatis 二级缓存，IO类

优点

与继承关系相比，关联关系的主要优势在于不会破坏类的封装，同时降低代码的耦合度，使得系统更加容易维护，缺点是需要比继承创建更多的对象。
使用装饰器模式来实现比继承更加灵活，不需要创造更多子类的情况下，将对象的功能加以扩展。

行为型模式

责任链模式

定义

将请求的发送和接收解耦，让多个接收对象都有机会处理这个请求。将这些接收对象串成一条链，并沿着这条链传递这个请求，直到有某个接收对象能够处理这个请求为止。

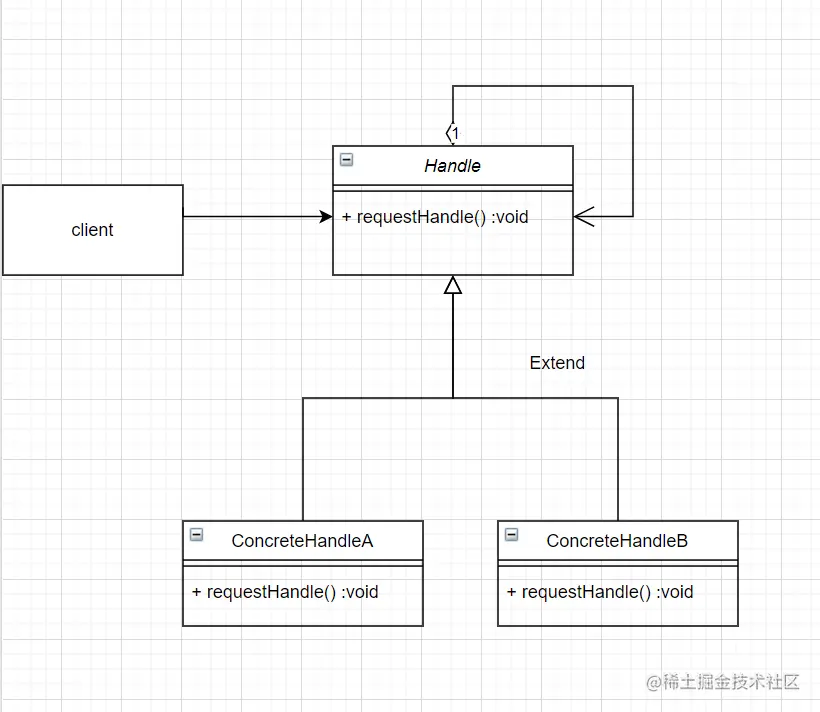

UML图

Client:
Handle: 提供给实际处理器继承并实现handleRequest方法
ConcreteHandler: 具体处理器

代码

 public abstract class Handler {
     protected Handler handler;
     public void setHandler(Handler handler){
         this.handler = handler;
     }

     public abstract void requestHandle(int requestId);
 }

 public class ConcreteHandlerA extends Handler {
     @Override
     public void requestHandle(int requestId) {
         if(requestId == 1){
             System.out.println("第一次处理");
         }
         //当前处理器接收不了当前请求，交由链中的下一个处理进行处理
         super.handler.requestHandle(requestId);
     }
 }

 public class ConcreteHandlerB extends Handler {
     @Override
     public void requestHandle(int requestId) {
             System.out.println("第二次处理");
     }
 }

 public class Test {
     public static void main(String[] args) {
          Handler handlerA = new ConcreteHandlerA();
          Handler handlerB = new ConcreteHandlerB();
         //由对象串成一条链
          handlerA.setHandler(handlerB);
          handlerA.requestHandle(2);
     }
 }

优点

应用

Spring中的拦截器
