一. 堆区结构分析

堆区是一组物理上不连续的内存地址空间，它是由链表组织在一起的结构，由低位往高位扩展。它被所有的线程共享，但是堆区中为了线程安全，为每个线程分配了一块空间TLAB(Thread local allocation buffer)。

默认情况下堆区的大小为可用内存的1/64，堆区最大大小为1/4物理内存。

在jvm中，堆区从概念上被分为三部分：

新生代
老年代
元空间

对象默认情况下实例化都在新生代，经过N次（具体的N在jvm中是15次，在art/dalvik是6次）的gc过程，还没有被回收的对象会进入到老年代，元空间存储的是方法区的内容，它使用的是本地内存，不是虚拟机的堆内存。

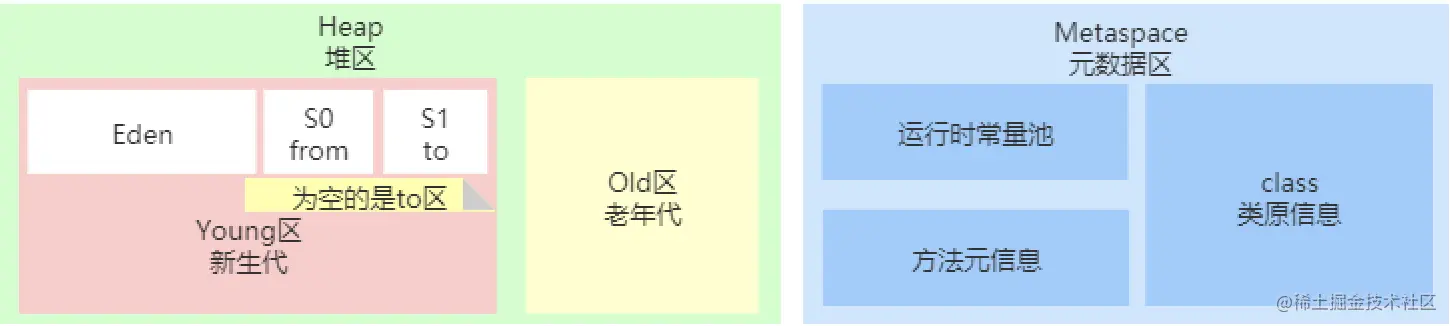

jvm_heap

通过jvm初始化参数，我们可以配置堆区新生代，老年代的大小和比例，： jvm_params

更多的jvm参数可以参考官网

1.1 新生代结构

新生代数据结构为链表，概念上又分为

eden : 伊甸园区
suvivor : 存活区

eden和suvivor的大小占比一般为8:2，suvivor区又被划分为两部分s0(from),s1(to)，大小一样，分别为1/10的新生代大小。也就是eden:s0:s1 = 8:1:1

初始情况下，新对象的产生都在eden区，经过gc之后没有被回收的对象进入到suvivor区，每次gc会导致suvivor区的s0和s1的拷贝赋值，因此总有一块suvivor区是完全空的。

新生代的gc类型为minor GC, 它的速度较快，但是也会产生 stw(stop - the - world)

1.2 老年代结构

老年代数据结构为链表，它初始情况下为空的，对象经过minor gc会被放置到新生代的suvivor区中，并且标记对象的年龄+1，在suvivor区中经过N次minorgc到达阈值后，suvivor中的对象会被拷贝到老年代中。

老年代的gc类型为major GC, 它的速度非常慢，是minor GC的1/10.

1.3 元空间

元空间不属于虚拟机的堆内存，但是当元空间耗尽时，也会造成OOM,它的大小受限与本地内存大小。它存储类型信息/域信息/方法信息/常量信息等。

可以理解为永久代（jdk 1.8之前）/元空间为方法区的实现

1.4 堆区分代的原因

堆区如果不分代也可以做到对象的分配与回收，但是这样势必需要对整个堆内存进行分析，效率低下，考虑到创建的对象70%以上具有朝生夕死的特性，因此划分出来新生代用于快速gc。

二. 对象分配过程分析

对象分配的过程是一次不断尝试直到抛出OOM的过程，对象初始在eden中产生，经过gc没有被回收的进入到suvivor区，suvivor区中分为两个部分s0和s1，对象在gc过程中会不断的在s0/s1中来回拷贝复制，原因是为了整理内存碎片。

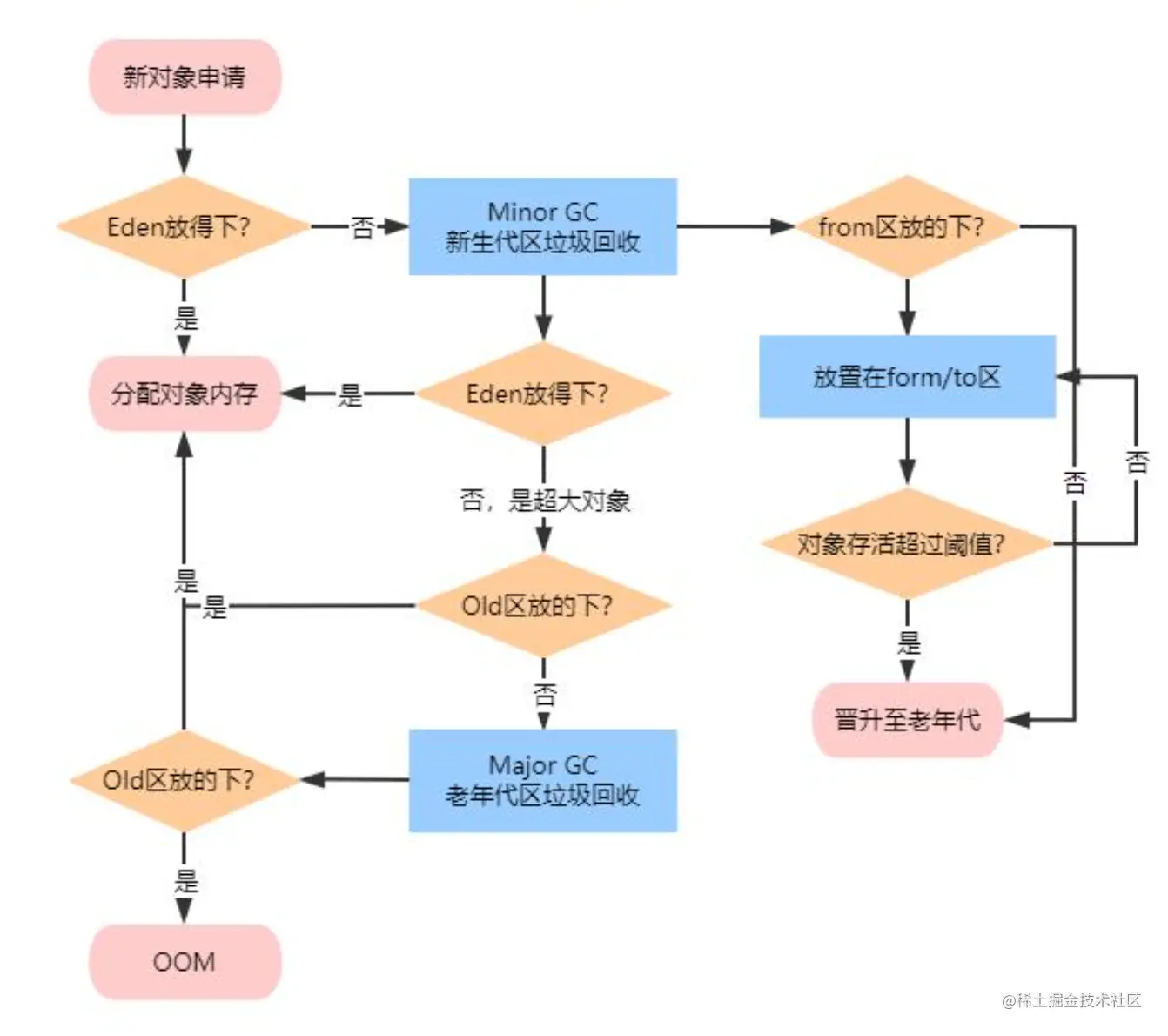

当有新的对象需要分配时，首先检查eden区是否足够，足够则分配，不够执行minorgc，gc完后检查eden是否足够，还不够，则检查老年代是否足够，足够则分配，否则执行majorgc，再次检查老年代是否足够，如果足够，则分配，否则抛出oom.

jvm_allocation

三. 对象分配逃逸分析

对象逃逸分析是jit的编译优化策略，有了逃逸分析和标量替换优化，在大量生产对象时，能够大大减少堆上对象的生成和gc的次数。

1. 逃逸分析

逃逸的定义

对象的作用域仅限于方法区域内部在使用的情况下为非逃逸
对象如果被外部其他类调用，或者是作用于属性中，则被称之为对象逃逸

非逃逸的例子,NoEscape的作用域仅为test方法内部，因此为非逃逸对象

void test(){
    NoEscape ne = new NoEscape();
    ne.print();
}

逃逸的例子,test方法返回了Escape对象，它可能被其他方法使用，因此产生逃逸。

Escape test(){
    Escape es = new Escape();
    es.print();
    return es;
}

2.逃逸分析的优势

使用逃逸分析，编译器可以堆代码做如下优化:

栈上分配

JIT编译器在编译期间根据逃逸分析计算结果，如果发现当前对象没有发生逃逸现象，那么当前对象就可能被优化成栈上分配，会将对象直接分配在栈中

标量替换

有的对象可能不需要作为一个连续的内存结构存在也能被访问到，那么对象部分可以不存储在内存，而是存储在CPU寄存器中。标量替换的两个概念：

标量是指一个无法再分解成更小的数据的数据。Java中的原始数据类型为标量。
聚合量指的是类，封装的行为就是聚合

标量替换是指在未发生逃逸的情况下，方法内部生成的聚合量在经过JIT优化后会将其拆解成标量。

同步消除

当对象为非逃逸对象时，可以移除对象的同步锁。

3.开启逃逸分析的参数

逃逸分析

开启逃逸分析：-XX:+DoEscapeAnalysis
关闭逃逸分析：-XX:-DoEscapeAnalysis
显示分析结果：-XX:+PrintEscapeAnalysis

同步锁依赖于逃逸分析

开启锁消除：-XX:+EliminateLocks
关闭锁消除：-XX:-EliminateLocks

标量替换依赖于逃逸分析

开启标量替换：-XX:+EliminateAllocations
关闭标量替换：-XX:-EliminateAllocations
显示标量替换详情：-XX:+PrintEliminateAllocations

四. 对象的创建过程

1. 类加载

当发生new指令的时候，jvm会根据指令的参数查找方法区中是否存在对应的类型信息，如果没有，则进行双亲委托加载，如果有，则加载并解析class信息，进入第二步。

2. 对象内存分配

类加载完成之后，类实例化的对象所占用的空间就确定了。根据gc策略的不同，如果是标记整理那么会采用指针碰撞的方式进行内存分配，如果是标记清除则会采用空闲列表的方式进行内存分配。

分配策略

指针碰撞标记整理后的内存，由低到高，中间有一个分界线，分界线下为使用过的堆区，分界线上为未使用的堆区，当有新的分配请求到来，会移动指针至当前位置+对象长度的位置。
列表分配标记清除方式，内存会有很多碎片，并将这些碎片用链表的形式管理起来，当有新的分配请求过来时，会查找链表中的区域，直到找到能放下对象大小的区块。同时更新链表信息。

线程安全

多个线程可能会同时申请同一块区域产生冲突，多线程分配冲突的处置方式为：

CAS 乐观锁 +失败重试，因为cpu直接操作的内容都不在内存上，cpu直接操作的都在高速缓冲区，因此在操作时，先比较当前操作的值与内存中是否一致，如果一致则修改并更新内存中的值，否则失败重试
TLAB(Thread local allocation buffter) 每个线程都在单独的空间TLAB上分配对象

3. 初始化

对对象中的属性进行默认值的赋值。

4. 设置对象头

对象头是一个结构体，长度为32位或者64位，存储运行时对象的一些基础信息，包括锁状态，hash code，gc年龄等

5. 执行初始化方法

实例化直接父类，给父类属性赋值，执行父类的非静态代码块，后执行父类构造方法；然后实例化子类，给子类的属性赋值，执行子类的非静态代码，最后执行子类的构造方法。

五. 对象的内存结构

对象从结构上分为三部分

对象头
实例数据
对齐填充数据

jvm_object

对象头

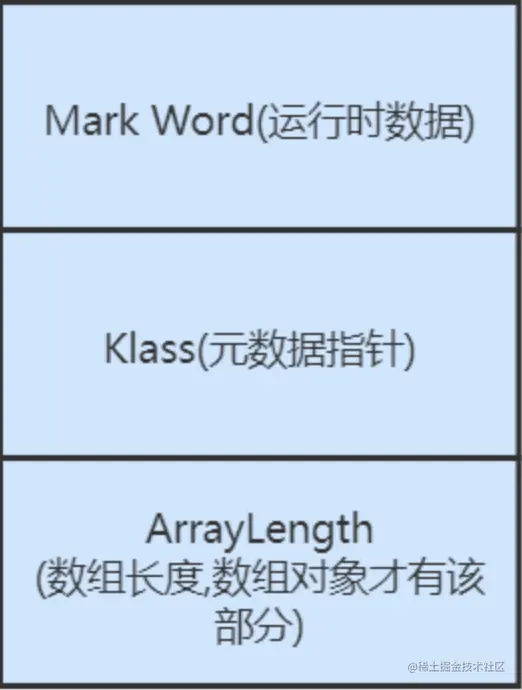

对象头包含 markword运行时数据，klass指针，如果是数组对象，还包含数组长度。

jvm_object_header

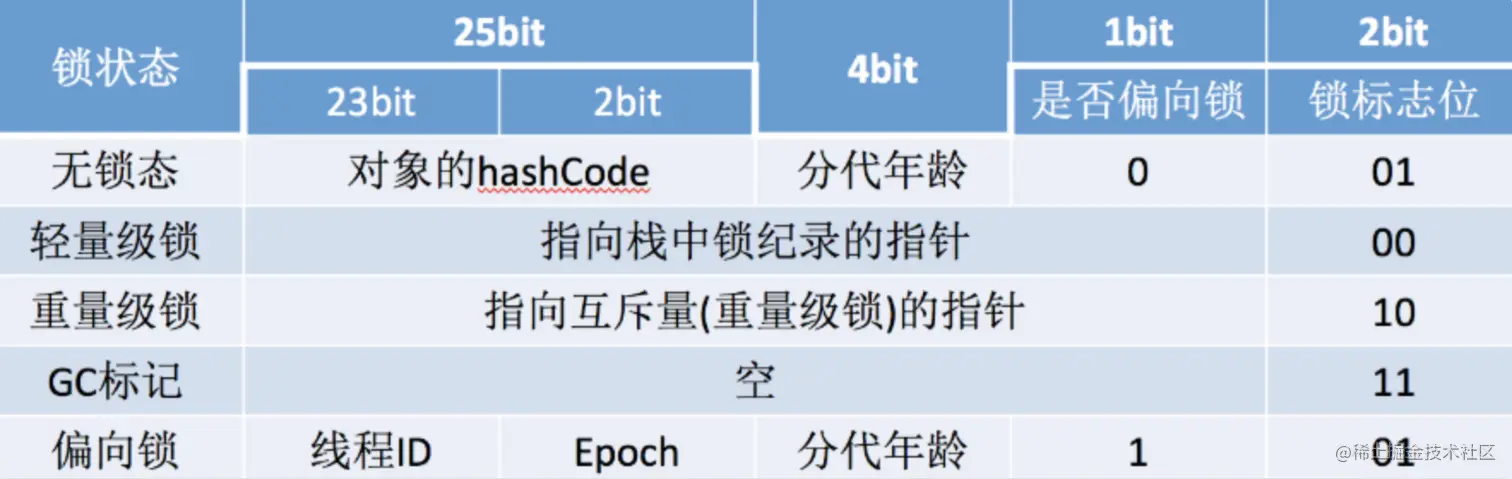

markword结构如下： jvm_object_markword

关于对象分配的锁的升级过程在后续篇幅分析。

实例数据

存储对象父类属性字段和自身属性字段，其中相同长度的属性放在一起，父类属性字段在前，子类在后。

如果开启了虚拟机参数CompactFields(默认开启)，则子类的属性长度较小者可能会插入到父类属性的空隙里面。

开启CompactFields的虚拟机参数的命令：

# 开启
-XX:+CompactFields
# 关闭
-XX:-CompactFields

对齐填充数据

对象大小必须是8字节整数倍，当对象大小不够8的整数倍时，用数据填充来占位。
