Redis底层数据结构

卑微的cv工程师
117 阅读5分钟

底层结构

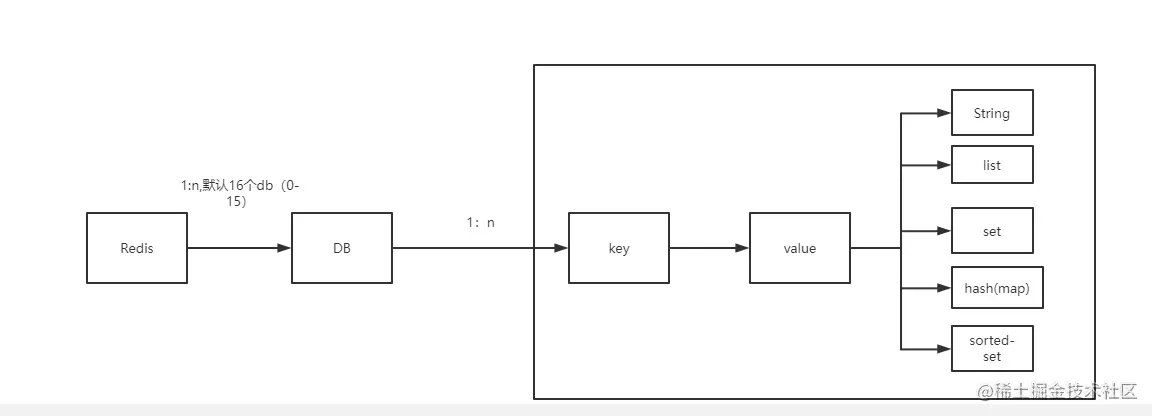

redis没有表的概念，只有db，数据都放在db中。


RedisDB结构

typedef struct redisDb {
    int id; //id是数据库序号，为0-15（默认Redis有16个数据库）
    long avg_ttl; //存储的数据库对象的平均ttl（time to live），用于统计
    dict *dict; //存储数据库所有的key-value
    dict *expires; //存储key的过期时间
    dict *blocking_keys;//blpop 存储阻塞key和客户端对象
    dict *ready_keys;//阻塞后push 响应阻塞客户端 存储阻塞后push的key和客户端对象
    dict *watched_keys;//存储watch监控的的key和客户端对象
} redisDb;
  • id:数据编号，默认是0-15（16个数据库）
  • avg_ttl:用于统计数据库中对象的平均存储时间
  • dict： 存储所有的key-value
  • expires：存储key的过期时间 （定时删除，惰性删除，主动删除，LRU）

RedisObject

具体指的就是value，value的一个对象。
结构：

typedef struct redisObject {
    unsigned type:4;//类型 五种对象类型
    unsigned encoding:4;//编码
    void *ptr;//指向底层实现数据结构的指针
    //...
    int refcount;//引用计数
    //...
    unsigned lru:LRU_BITS; //LRU_BITS为24bit 记录最后一次被命令程序访问的时间 //...
}robj;
  • type：对象的类型，一共5种基本数据类型，type key。如：String。占4位。
  • encoding：编码方式，通过object encoding查看对象的编码方式。占4位
  • ptr：指针，指向对象的值
  • refcount：引用计数，用来记录对象被引用的次数，主要用于内存的回收（gc的引用计数）。整数。
  • LRU：前16位用于记录key的最近（最后）被访问的时间。 后8位用于计数最近被访问的次数。占24位。

7种type

String字符串类型

本质上是SDS，对原来的C语言字符串做了封装。 结构：

struct sdshdr{
    //记录buf数组中已使用字节的数量
    int len;
    //记录 buf 数组中未使用字节的数量
    int free;
    //字符数组，用于保存字符串
    char buf[];
}
  • len:已使用的字节数量
  • free：数组剩余字节数
  • buf[]:保存的字符串 好处：
  1. SDS在C字符串的基础上加了len和free字段，获取字符串长度的复杂度位O(1)，原来为O(n)。
    buf数组长度为free+len+1 （最后会有一个空字符"\0"）。
  2. SDS记录了已使用和未使用的字符串长度，在可能造成缓冲区溢出时会自动分配内存，杜绝了缓冲区溢出。
  3. 可以存取二进制数据，以字符串长度len来作为结束标识。
    C： \0 空字符串 二进制数据包括空字符串，所以没有办法存取二进制数据
    SDS ： 非二进制 \0
扩容机制

待补充。。。。

跳跃表

sorted-set有序集合的底层实现，效率高，实现简单。

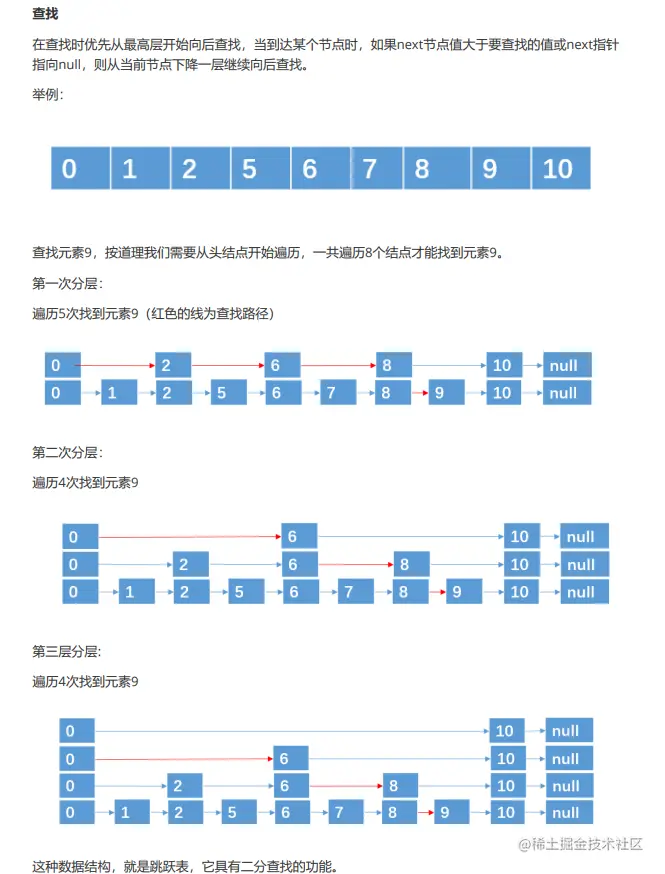

原理：有序列表进行分层处理，每一层都是一个有序列表。 借鉴图：


插入与删除

上面例子中，9个结点，一共4层，是理想的跳跃表。 通过抛硬币（概率1/2）的方式来决定新插入结点跨越的层数： 正面:插入上层 背面：不插入 达到1/2概率（计算次数）

牺牲空间，提升时间。

源码实现C
//跳跃表节点
typedef struct zskiplistNode {
    sds ele; /* 存储字符串类型数据 redis3.0版本中使用robj类型表示， 但是在redis4.0.1中直接使用sds类型表示 */

    double score;//存储排序的分值
    struct zskiplistNode *backward;//后退指针，指向当前节点最底层的前一个节点
    /* 层，柔性数组，随机生成1-64的值 */
    struct zskiplistLevel {
        struct zskiplistNode *forward; //指向本层下一个节点
        unsigned int span;//本层下个节点到本节点的元素个数
    } level[];
} zskiplistNode;

//链表
typedef struct zskiplist{
    //表头节点和表尾节点
    structz skiplistNode *header, *tail;
    //表中节点的数量 unsigned long length;
    //表中层数最大的节点的层数
    int level;
}zskiplist;

字典

散列表（hash）。。待补充

压缩列表

ziplist是由一系列特殊编码的连续内存块组成的顺序型数据结构。
压缩列表结构：

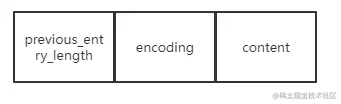

image.png entryX元素编码结构：


  • previous_entry_length:前一个元素的长度
  • encoding：编码方式
  • content：数据内容

快速列表

整数集合

一个有序的整数集合，存储整数的连续存储结构。

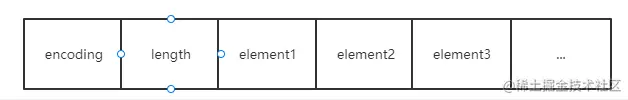

结构图：


流对象（不太懂）

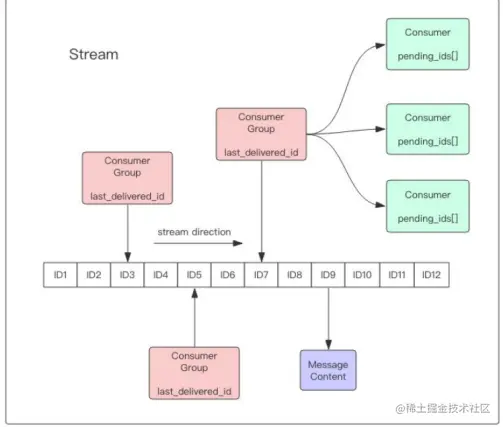

stream主要由：消息、生产者、消费者和消息组成。
Redis Strean的底层主要使用了liststpack（紧凑列表）和Rax（基数树组成）。


10种encoding

set对象有：

  • intset：元素是64位以内的整数
  • hashtable：元素是64位以外的整数 String对象有
  • int：int类型的整数
  • raw：简单动态字符串，长度大于44字节
  • embstr：简单动态字符串，长度小于44字节 list有
  • quicklist 快速列表
在较早版本的 redis 中，list 有两种底层实现：

- 当列表对象中元素的长度比较小或者数量比较少的时候，采用压缩列表 ziplist 来存储
- 当列表对象中元素的长度比较大或者数量比较多的时候，则会转而使用双向列表 linkedlist 来存储

- 两者各有优缺点：
ziplist 的优点是内存紧凑，访问效率高，缺点是更新效率低，并且数据量较大时，可能导致大量的内存复制
linkedlist 的优点是节点修改的效率高，但是需要额外的内存开销，并且节点较多时，会产生大量的内存碎片

为了结合两者的优点，在 redis 3.2 之后，list 的底层实现变为快速列表 quicklist。
- 快速列表是 linkedlist 与 ziplist 的结合: quicklist 包含多个内存不连续的节点，但每个节点本身就是一个 ziplist。

hash 字典和压缩列表

  • dict：当散列表元素个数比较多，或元素不是小整数和短字符串时。
  • ziplis：当散列表元素比较少，且元素是小整数和短字符串时。 set 整型集合和字典
  • intset：当元素都是整数，并且在64位整数范围内。
  • dict：其他情况下。（hashtable） zset 压缩列表和跳跃表+字典
  • skiplist + dict 当元素的个数比较多或元素不是小整数或短字符串时。
  • ziplist 当散列表元素的个数比较少，且元素都是小整数或短字符串时。
