一、基本框架

二、项目说明

三、本地部署

打包时通常使用mvn clean package，但是这种方式打包时不会将依赖进行打包，因此出来的jar包不可以单独使用，为了能够获取单独使用的jar包，需要在父工程中添加spring boot的打包插件

<build>
    <plugins>
        <plugin>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-maven-plugin</artifactId>
            <version>2.5.5</version>
        </plugin>
    </plugins>
</build>

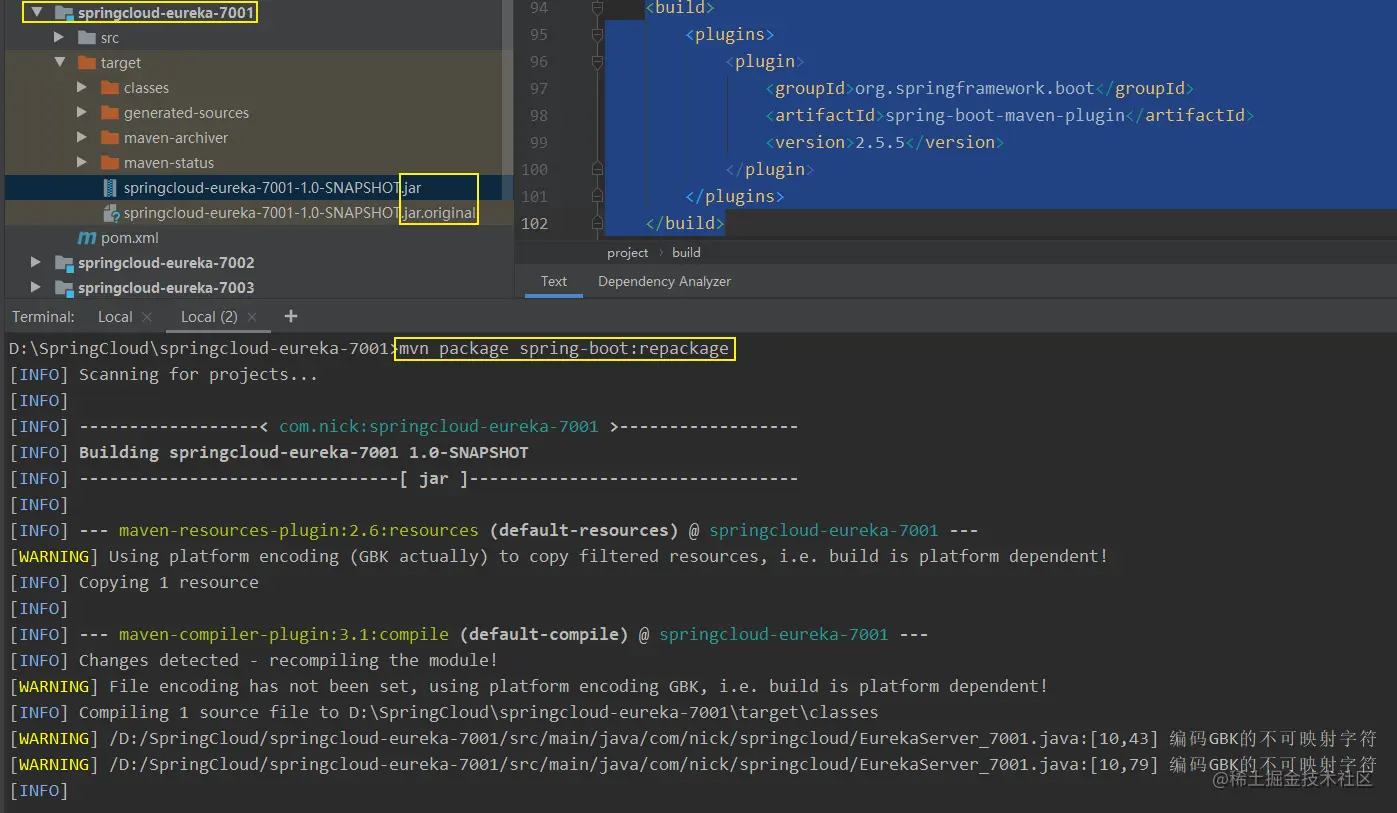

对springcloud-eureka-7001进行打包

mvn package spring-boot:repackage

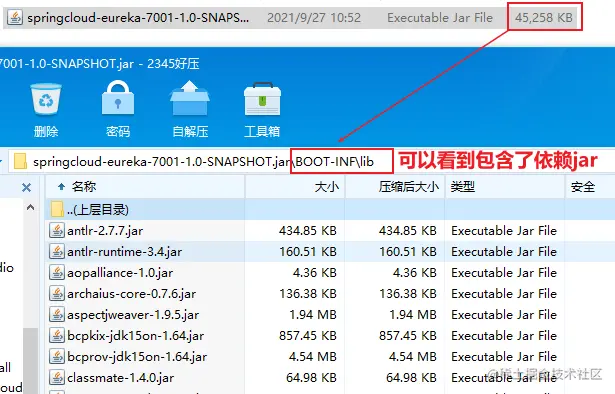

查看jar包

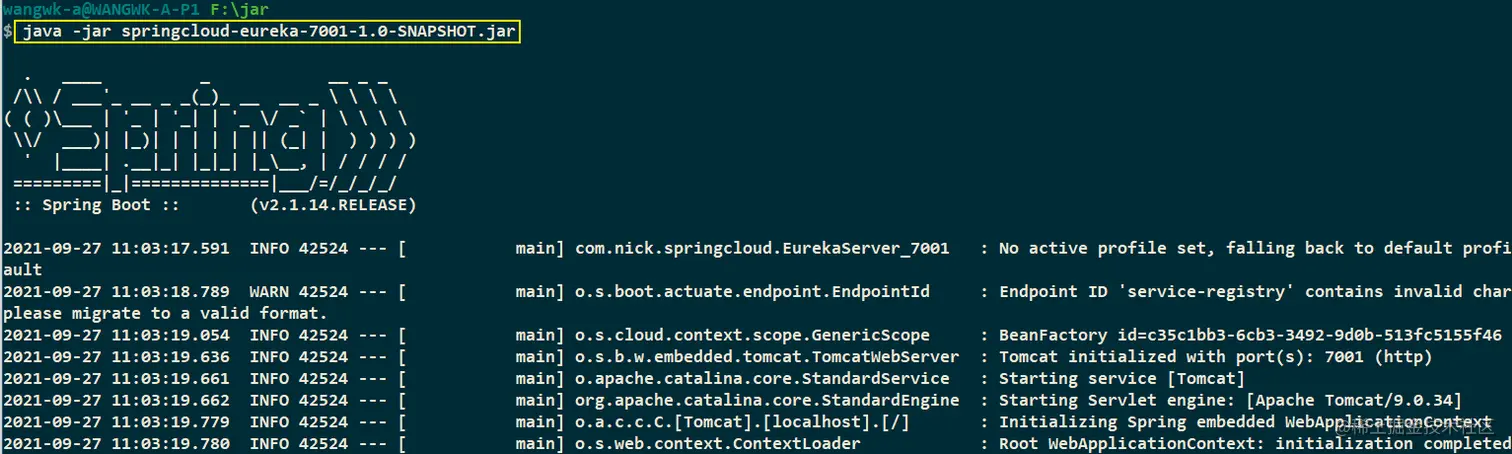

运行jir包

java -jar XXX.jar

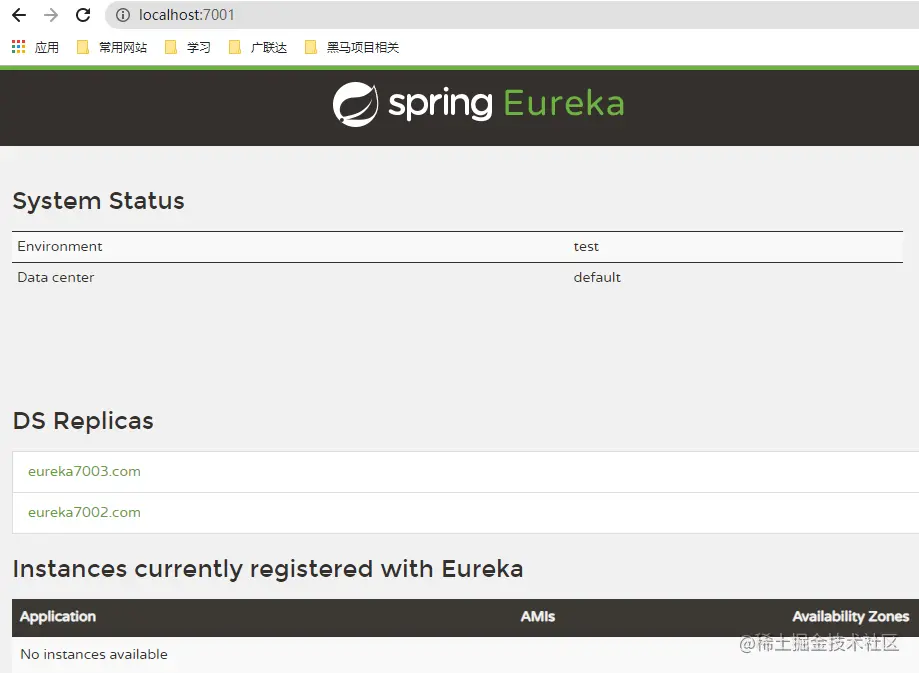

查看效果

四、环境准备

4.1 Docker入门

（1）Docker简介

Docker是一个开源的应用容器引擎，基于Go语言，并遵循从Apache2.0协议开源。
Docker可以让开发者打包他们的应用以及依赖包到一个轻量级、可移植的容器中，然后发布到任何流行的Linux机器上，也可以实现虚拟化。（Docker之前的虚拟化技术是虚拟机）
容器是完全使用沙箱机制，相互之间不会有任何接口，更重要的是容器性能开销极低。

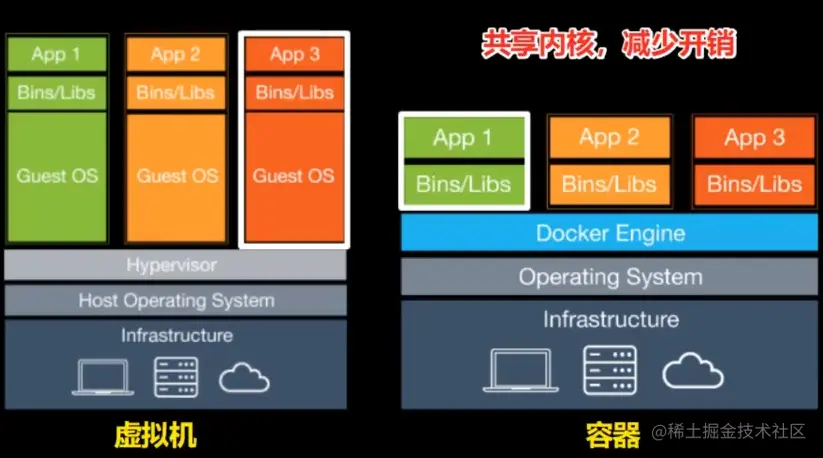

（2）Docker与传统虚拟机的对比

虚拟机：底层是硬件设备，操作系统，之上是虚拟机软件，然后安装子系统，之后才可以安装软件。[至少要安装两层系统，一个在硬件上，一个在虚拟机上]
Docker：容器软件上面可以直接安装软件，只需要一层OS，更加透明，共享内核，减少开销

	虚拟机	容器
占用磁盘空间	非常大，GB级	小，MB甚至KB
启动速度	慢，分钟级	快，秒级
运行形态	运行于Hypervisor上	直接运行在宿主机内核上
并发性	一台宿主机上十几个，最多几十个	上百个，甚至数百上千
性能	逊于宿主机	接近宿主机本地进程
资源利用率	低	高

简单一句话总结：Docker技术就是让我们更加高效地将任何应用，在Linux服务器部署和使用

（3）Docker安装

1）安装必要的软件包

sudo yum install -y yun-util\
device-mapper-persistent-data\
lvm2

yum-utils是管理repository及扩展包的工具,包含一系列yum工具，提供了yum-config-manager
device mapper存储驱动程序需要device-mapper-persistent-data和lvm2

2）设置下载Docker镜像的仓库地址

sudo yun-config-manager\
--add-repo\
https://download.docker.com/linux/centos/docker-ce.repo

yun-config-manager管理主要的yum配置选项，切换启用或禁用的存储库，以及添加新的存储库
--add-repo参数从指定文件或URL添加（和启用）软件仓库

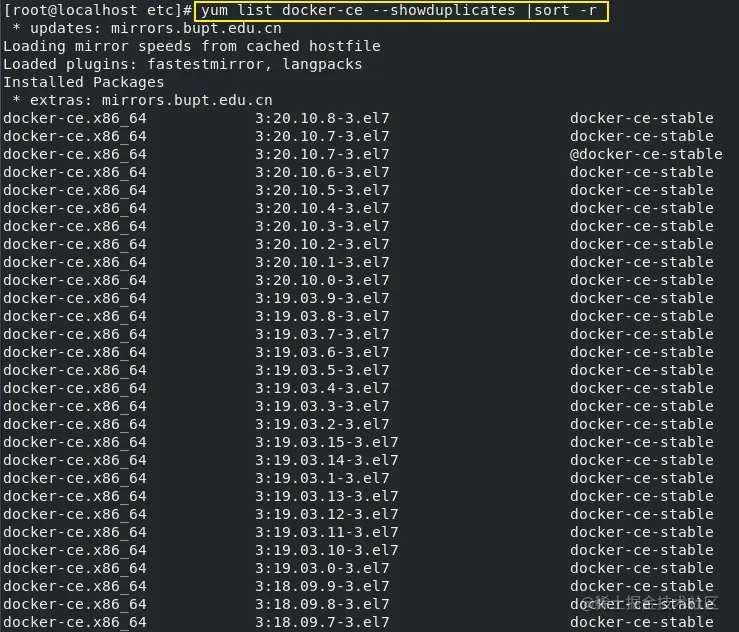

3）列出安装的版本列表

yum list docker-ce --showduplicates |sort -r

4）安装指定版本

sudo yum install docker-ce-20.10.7.ce

5）查看版本号

docker -v

6）启动docker

sudo systemctl start docker // 启动 sudo systemctl enable docker // 设置开机自启

7）添加阿里云镜像

vi /etc/docker/daemon.json

内容如下：

{
  "registry-mirrors": ["https://6x0hh8io.mirror.aliyuncs.com"]
}

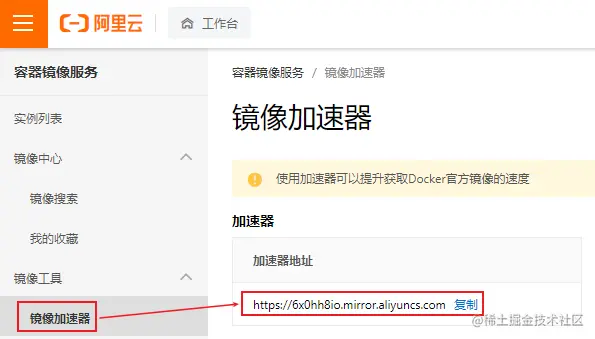

其中值需要在阿里云搜索容器镜像服务，点击镜像加速器，会看到自动生成的加速器地址：

（4）Docker基本命令快速入门

1）镜像相关的命令

镜像相当于是应用的安装包，在Docker部署的任何应用都需要先构建成镜像镜像有两种基本的来源：

仓库下载（Docker官方，自己部署的私有仓库）

自己制作镜像

命令	说明
`docker search 镜像名称`	搜索镜像
`docker pull 镜像名称`	拉取镜像
`docker images`	查看本地所有镜像
`docker rmi -f 镜像名称`	删除镜像

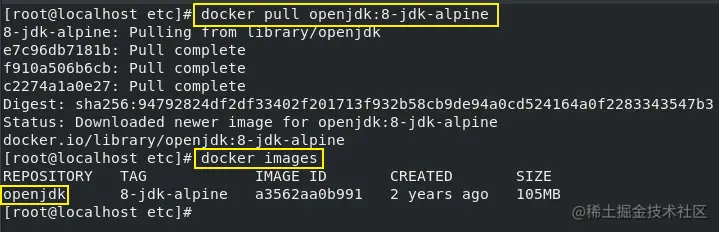

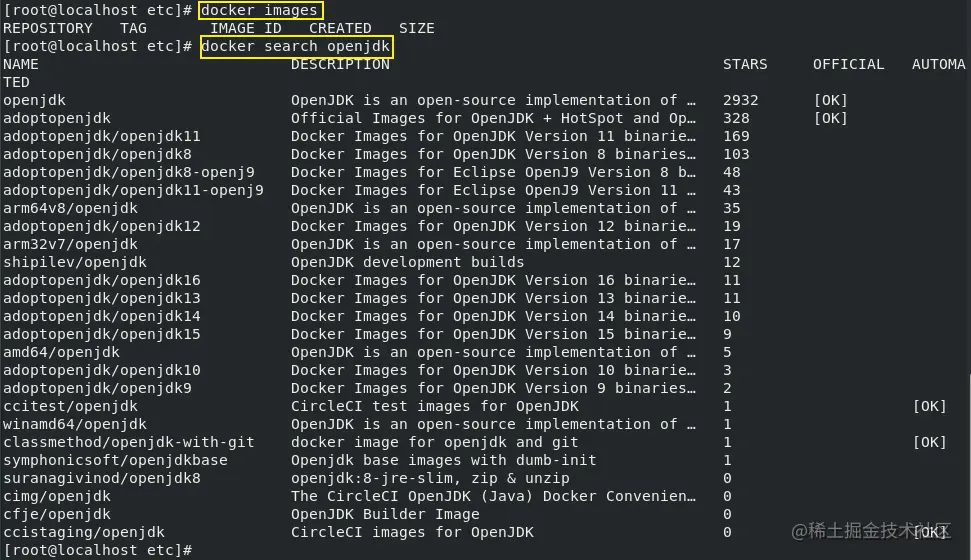

docker search openjdk

docker pull openjdk:8-jdk-alpine

2）容器相关的命令

容器是由镜像创建而来，现有镜像后有容器，容器是Docker运行软件的载体，每个应用都分别运行在Docker的每个容器中。

命令	说明
`docker run -i 镜像名称:标签`	运行容器（默认是前台运行）
	-i 前台运行 -di 后台运行 -p 公开端口:容器端口暴露端口号
`docker start/stop/restart 容器名称/ID`	启动/停止/重启容器
`docker rm -f 容器名称/ID`	删除容器
`docker ps`	查看运行的容器
`docker ps -a`	查询所有容器，包括停止的容器
`docker exec -it 容器ID /bin/bash`	进入容器内部

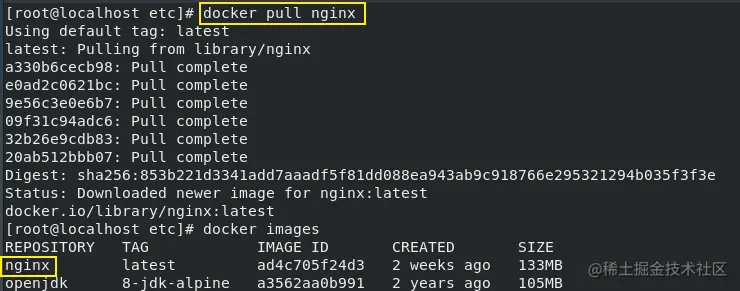

测试运行nginx镜像（前台）使用docker pull下载nginx镜像

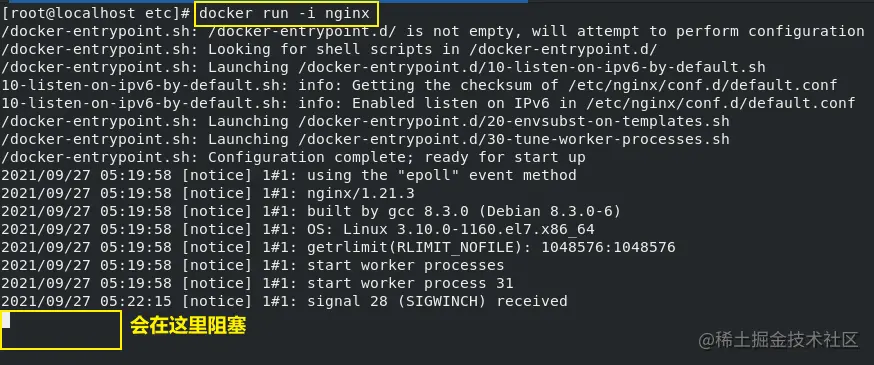

使用docker run -i nginx启动镜像

另开启一个终端通过docker ps命令查看容器运行状态

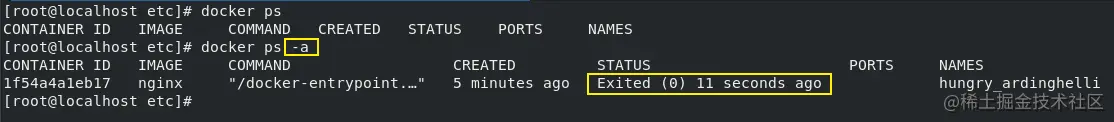

关闭运行nginx的终端，并通过docker ps -a可以查看关闭的容器

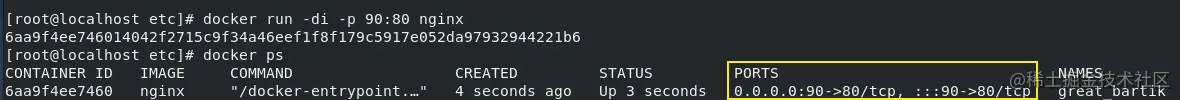

测试运行nginx镜像并公开90端口（后台）使用docker run -di -p 90:80 nginx

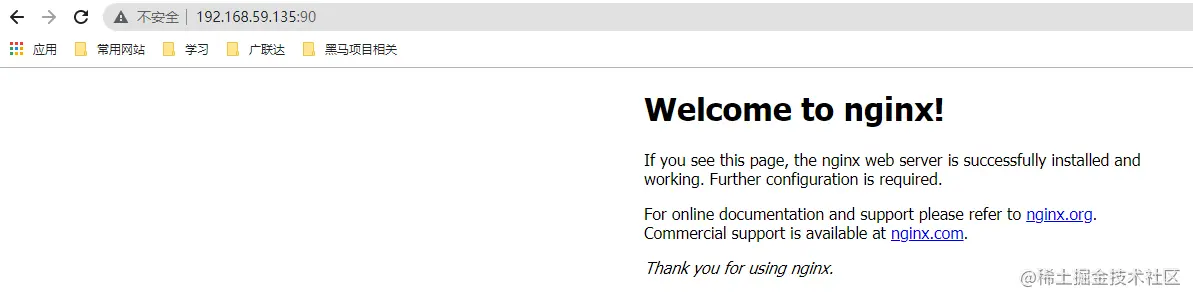

通过IP访问nginx的90端口

4.2 Dockerfile镜像脚本

（1）Dockerfile简介

Dockerfile其实就是我们用来构建Docker镜像的指令集合，他可以让用户个性化定制Docker镜像，因为工作环境中的需求各种各样，网络上的镜像很难满足实际需求。

Dockerfile常见命令

命令	作用
`FROM image_name:tag`	从基础镜像上构建
`MAINTAINER user_name`	声明镜像的作者
`ENV key value`	设置环境变量（可多条）
`RUN command`	编译镜像时运行的脚本（可多条）
`CMD`	设置容器的启动命令
`ENTRYPOINT`	设置容器的入口程序
`ADD source_dir/file dest_dir/file`	将宿主机文件复制到容器中，如果是压缩文件将会自动解压
`COPY source_dir/file dest_dir/file`	和`ADD`类似，如果有压缩文件不能解压
`WORKDIR path_dir`	设置工作目录
`ARG`	设置编译镜像时加入的参数
`VOLUMN`	设置容器的挂载卷

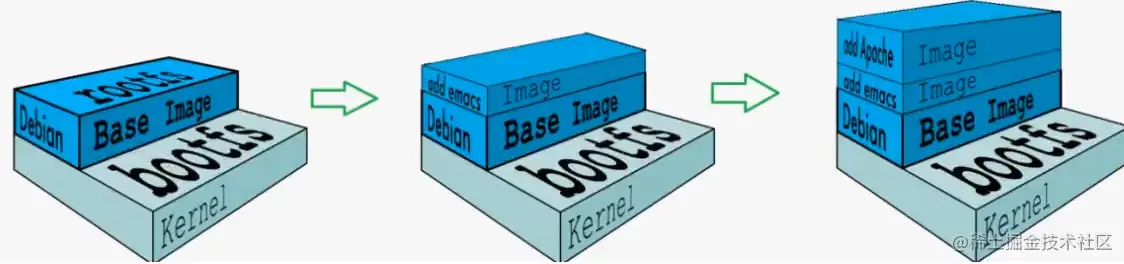

镜像构建示意图可以看到，新的镜像是从基础镜像一层一层叠加的，每安装一个软件，就在现有镜像的基础上增加一层

（2）使用Dockerfile制作微服务镜像

我们利用Dockerfile制作一个Eureka注册中心镜像

上传Eureka的微服务jar包到Linux的/home目录下
编写Dockerfile

因为要运行一个jar包，依靠JDK来运行，因此基础镜像为JDK镜像
从外部传入参数，用于拷贝jar包，将外部jar包拷到镜像内部并命名为app.jar
暴露7001端口
最后设置启动命令

FROM openjdk:8-jdk-alpine
ARG JAR_FILE
ADD ${JAR_FILE} /app.jar
EXPOSE 7001
ENTRYPOINT ["java", "-jar", "/app.jar"]

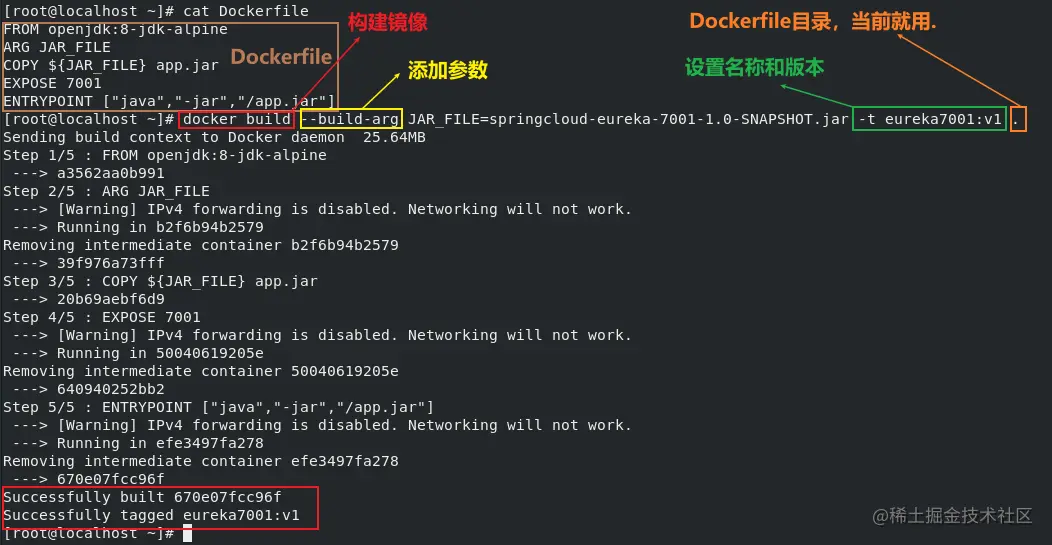

构建镜像

docker build --build-arg JAR_FILE=springcloud-eureka-7001-1.0-SNAPSHOT.jar -t eureka:v1 .

查看构建结果
运行Eureka容器

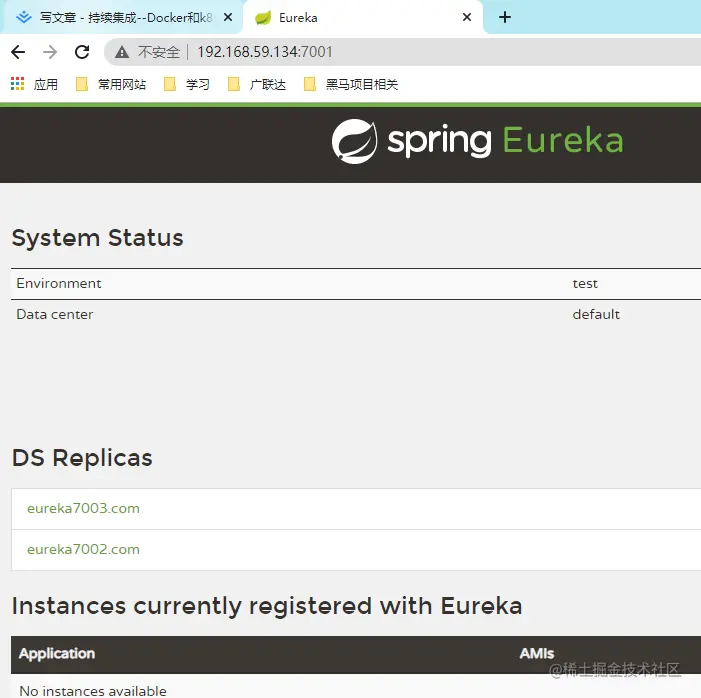

验证构建结果

4.3 Harbor镜像仓库安装及使用

Harbor是一个用于存储和分发Docker镜像的企业级Registry服务器，解决如何将本地Docker镜像传递到别的服务器上去。

除了Harbor这个私有镜像仓库之外，还有Docker官方提供的Registry，相比之下Harbor具有很多优势：

提供分层传输机制，优化网络传输
- Docker镜像是分层的，而如果每次传输都使用全量文件不经济，必须提供识别分层传输机制，以层的UUID为标识，确定传输对象
提供WEB界面，优化用户体验
- 只用镜像的名字进行传输很不方便，需要有一个用户界面以支持登录、搜索、区分公有私有镜像
支持水平扩展集群
- 当有用户对镜像的上传下载操作急用在某服务器，需要对相应的访问压力分解
良好的安全机制
- 企业中开发团队有不同的置位，能够分配不同的权限，具有更好的安全性

（1）Harbor安装--安装在Docker仓库服务器

安装前应先确定已安装了Docker
安装docker-compose，Harbor安装时需要该软件

sudo curl -L https://github.com/docker/compose/releases/download/1.21.2/dockercompose-$(uname -s)-$(uname -m) -o /usr/local/bin/docker-compose\
sudo chmod +x /usr/local/bin/docker-compose\

如果github使用不稳定，则用一下网址进行下载：

curl -L https://get.daocloud.io/docker/compose/releases/download/1.29.2/docker-compose-`uname -s`-`uname -m` > /usr/local/bin/docker-compose

给docker-compose添加执行权限

sudo chmod +x /usr/local/bin/docker-compose

查看docker-compose是否安装成功

docker-compose -version

下载Harbor压缩包（v2.3.2）

https://github.com/goharbor/harbor/releases

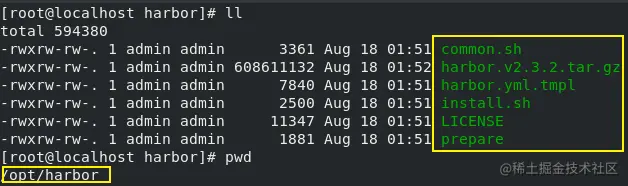

上传Harbor压缩包并解压

tar -xzf harbor-offline-installer-v2.3.2.tgz

mkdir /opt/harbor
mv harbor/* /opt/harbor
cd /opt/harbor

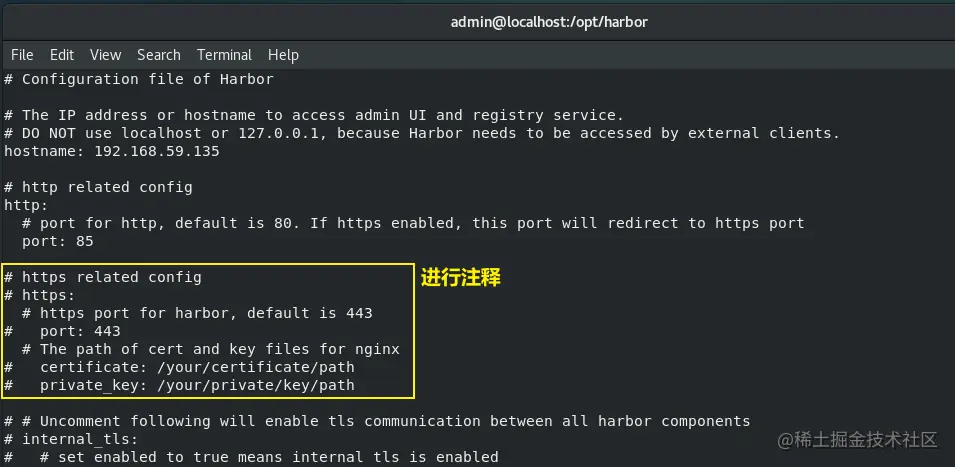

修改Harbor的配置

vi harbor.yml
hostname: 192.168.117.37
port: 85

安装Harbor

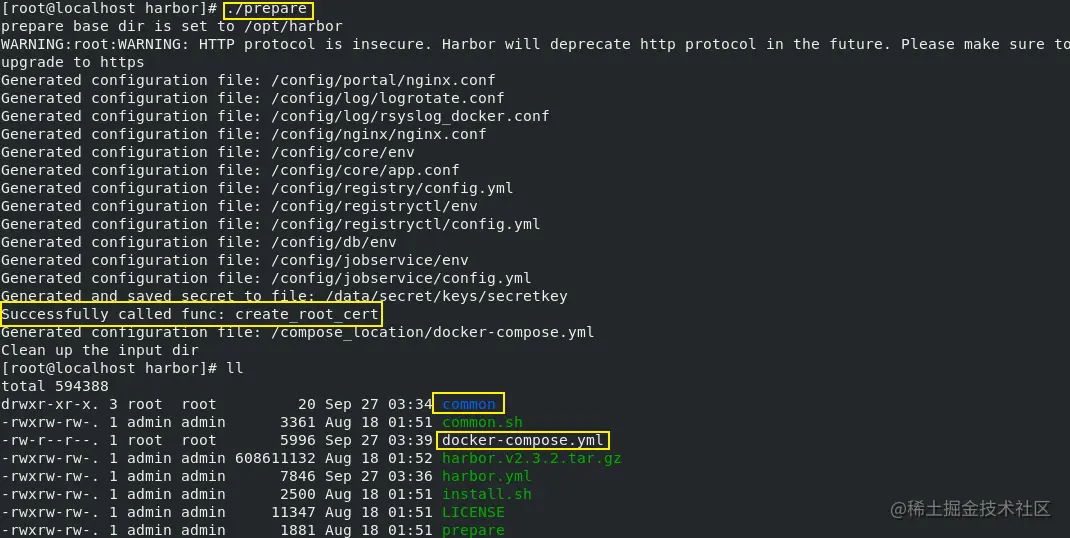

./prepare

如果提示ERROR:the protocol is https but attribute ssl_cert is not set

运行完成后会自动下载一下配置文件：

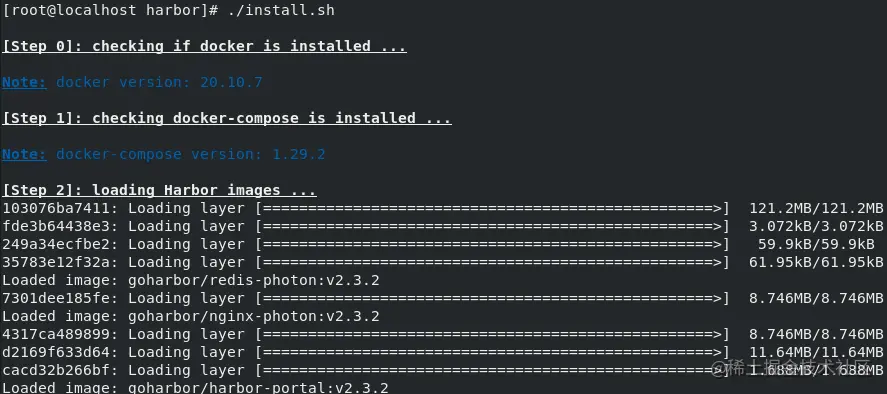

./install.sh

启动Harbor

docker-compose up -d 启动
docker-compose stop 停止
docker-compose restart 重新启动

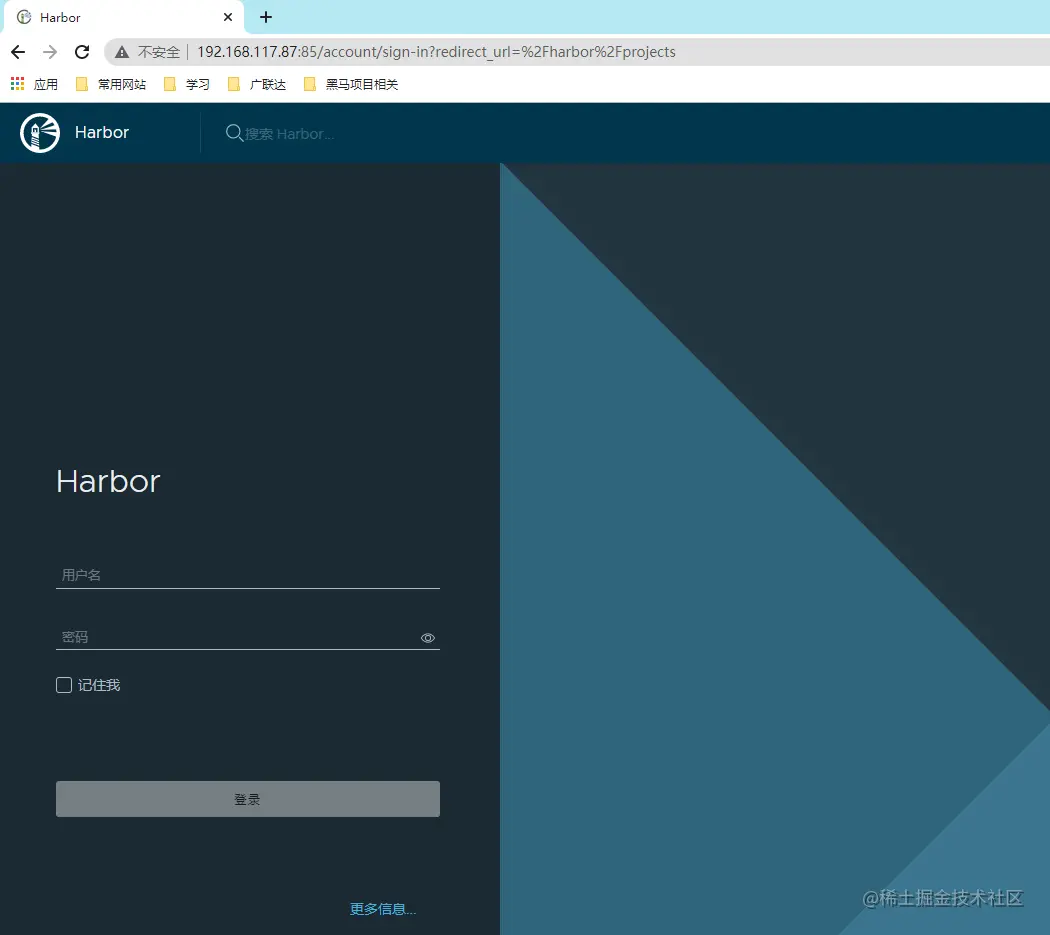

访问Harbor

默认账户密码：admin/Harbor12345

（2）在`Harbor`创建用户和项目

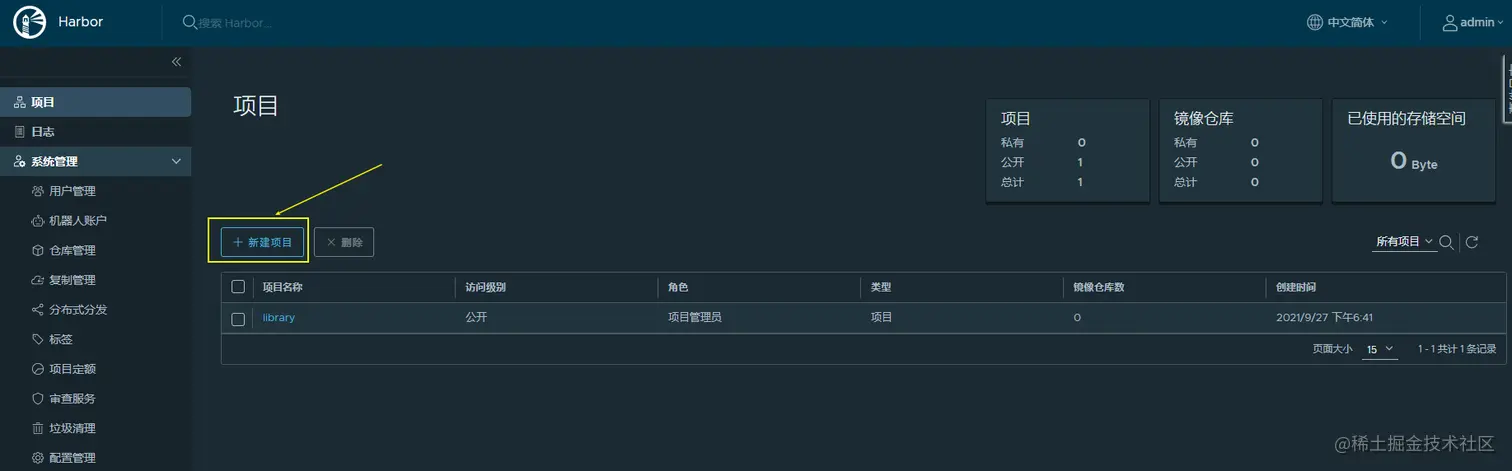

创建项目

（3）本地镜像上传

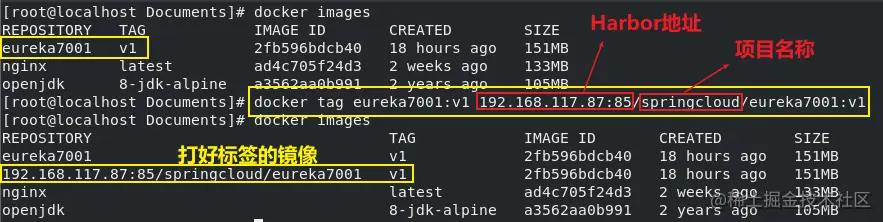

给镜像打上标签

docker tag eureka:v1 192.168.117.87:85/springcloud/eureka7001:v1

推送镜像

docker push 192.168.117.87:85/springcloud/eureka7001:v1

把Harbor地址加入到Docker信任列表中

vi /etc/docker/daemon.json

{
    "registry-mirrors": ["https://zydiol88.mirror.aliyuncs.com"],
    "insecure-registries": ["192.168.117.87:85"]
}

可能出现的一些问题：

有可能会出现重启失败，是因为使用阿里云镜像配置的问题，只需要将daemon.json修改为daemon.conf重启即可
如果报错为Error response from daemon...，是因为Docker自从1.3.X之后docker registry交互默认使用的是HTTPS，但是搭建私有镜像默认使用的是HTTP服务，所以与私有镜像交时出现以上错误。解决方法为在docker server启动的时候，增加启动参数，默认使用HTTP访问。

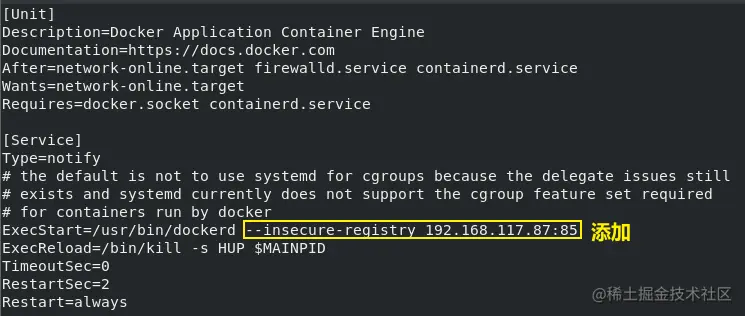

vim /usr/lib/systemd/system/docker.service 然后重启Docker： systemctl restart docker

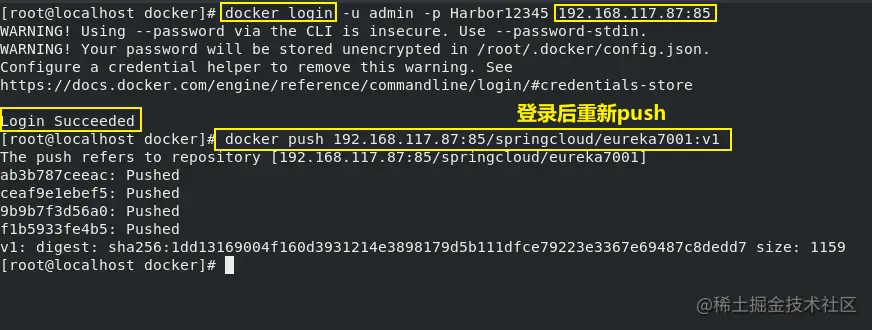

如果显示权限不够，应当使用docker login登录后重新push

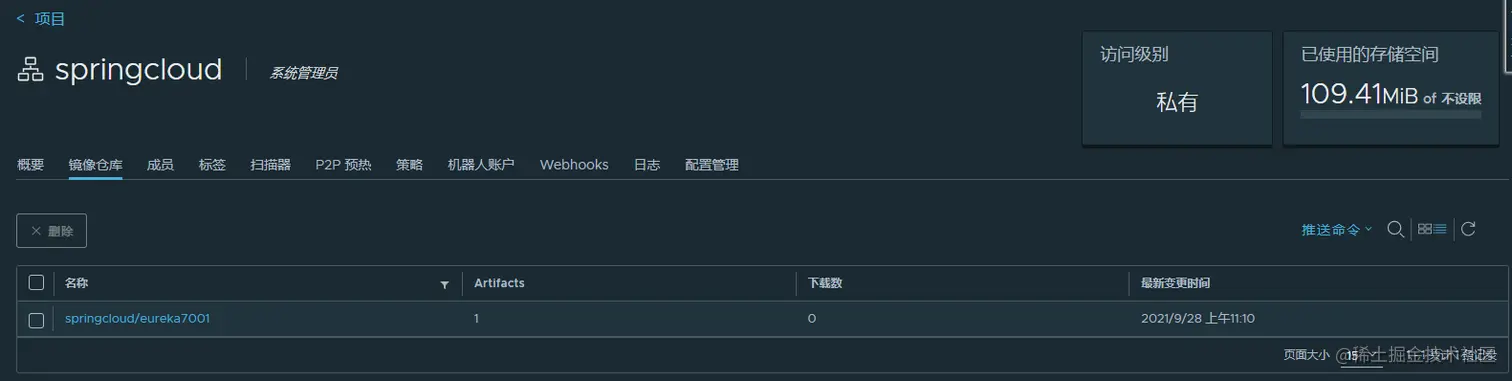

查看效果：

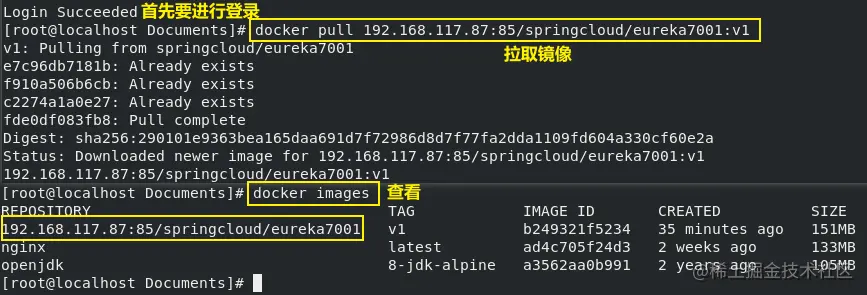

（4）测试服务器从Harbor中下载镜像

测试服务器也需要下载Docker，添加Harbor的新人列表，操作如上小结所述，此处不再赘述。

五、Jenkins + Docker + SpringCloud

5.1 整体流程

将SpringCloud项目代码上传到Gitlab服务器
Jenkins从Gitlab拉取代码
提交到SonarQube代码审查
使用Dockerfile编译生成镜像
上传到Harbor镜像仓库
测试机拉取镜像并发布应用上述过程通过Jenkins流水线项目演示完成

5.2 上传代码

IDEA中点击VCS->Enable Version Control Integration->选择Git
项目父工程右键点击Git->add
Git->Commit Directory
Git->Repository->Remotes->粘贴GitLab中clone的地址

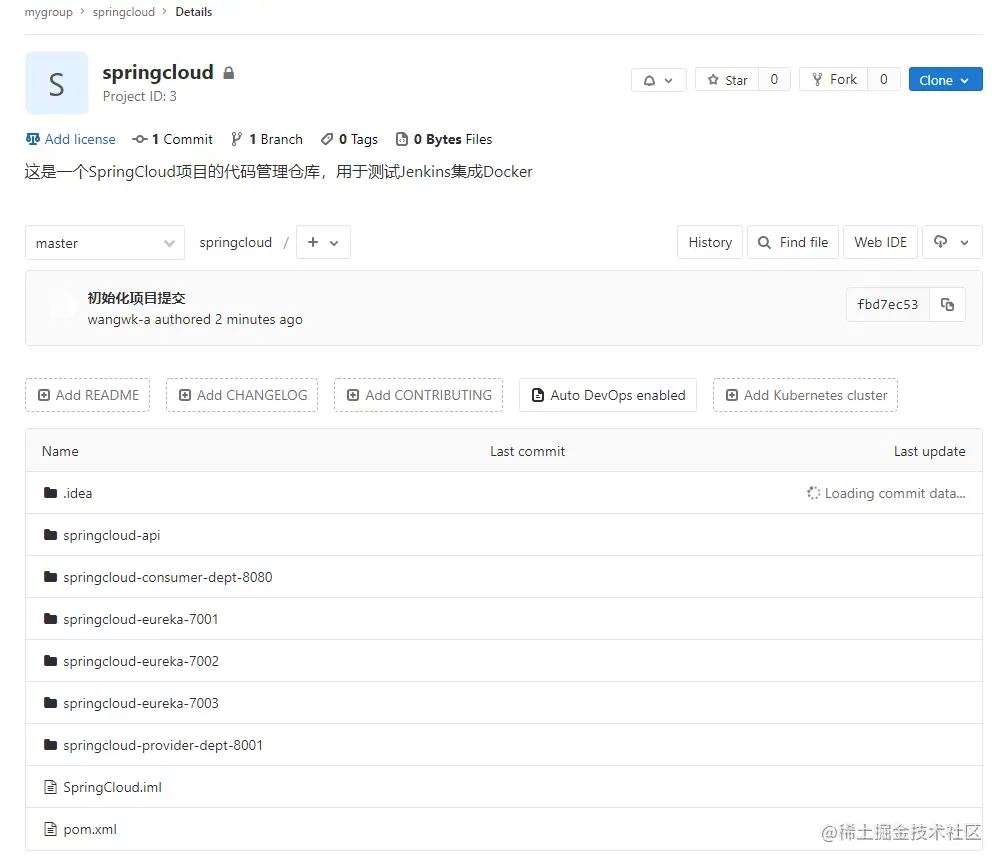

Git->Repository->push

5.3 从Jenkins中拉取代码

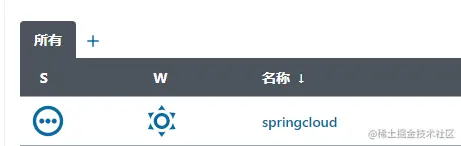

创建一个名为SpeingCloud的流水线项目

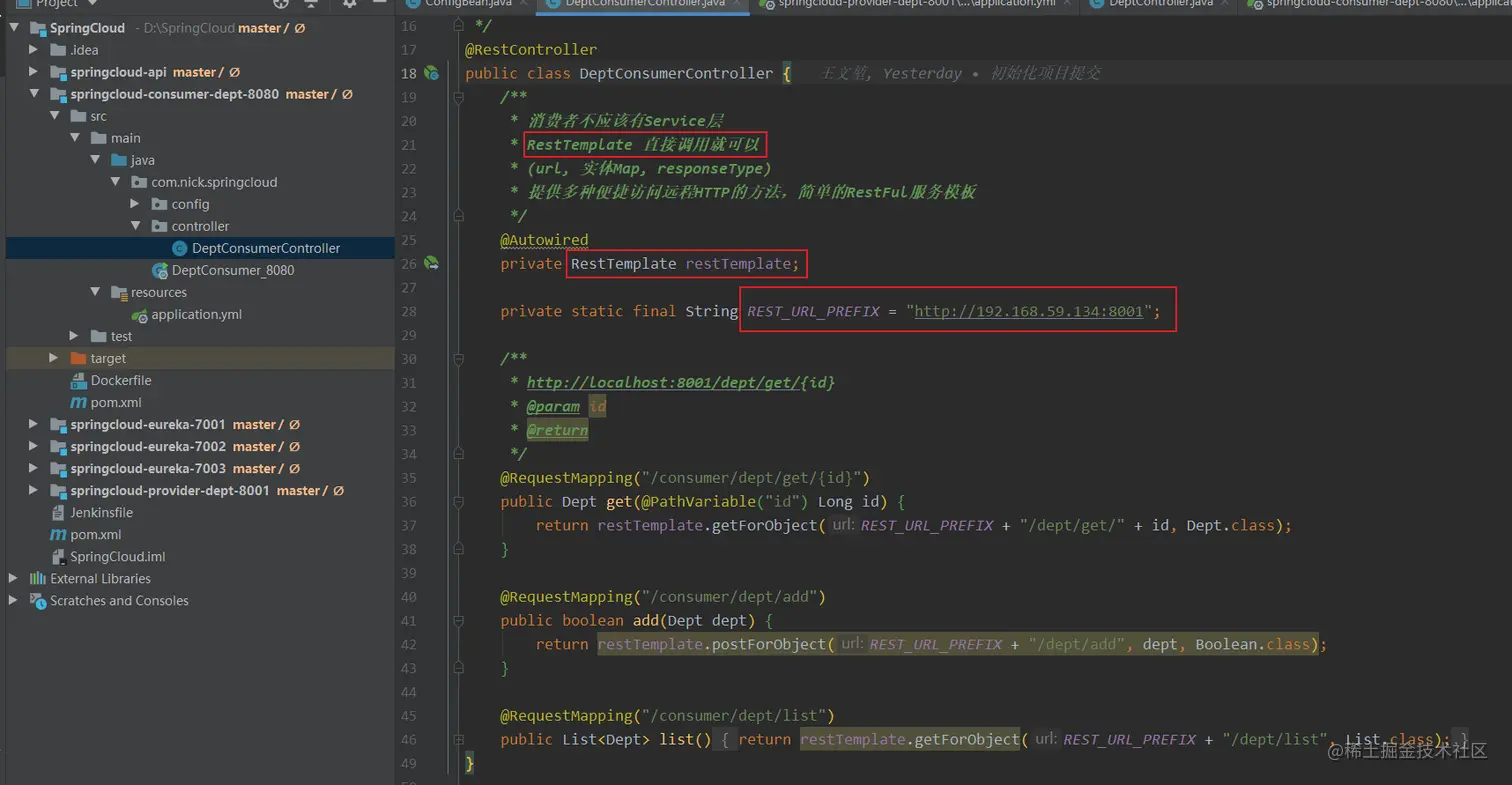

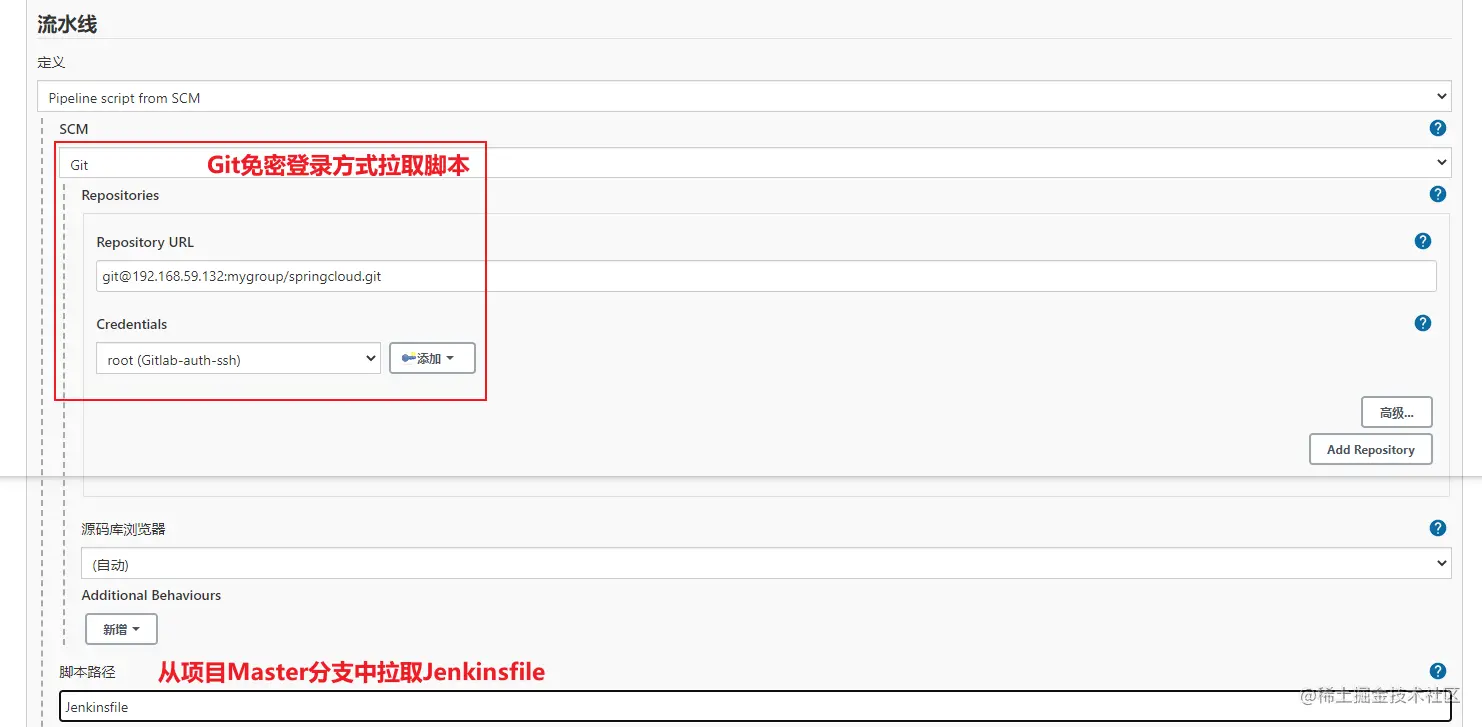

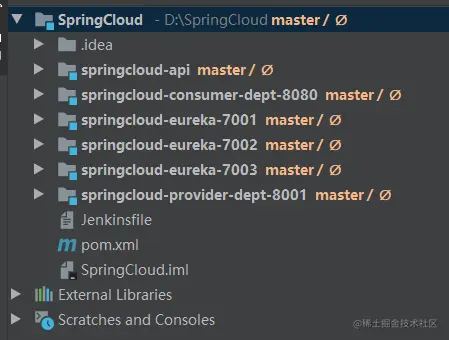

将脚本直接写在IDEA项目SpringCloud中，因此Jenkins只需要拉取脚本即可。

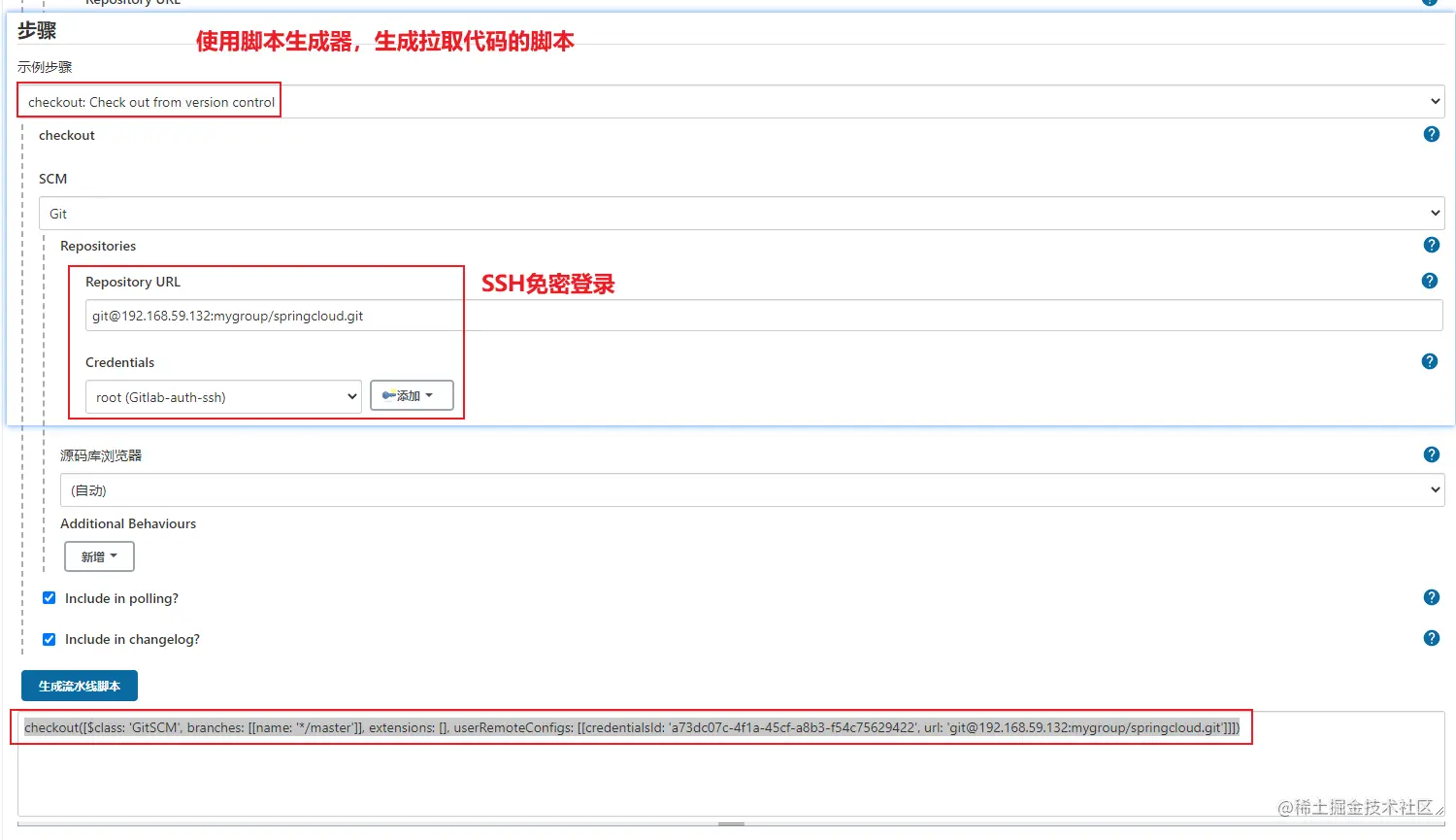

在IDEA中创建Jenkinsfile并生成拉取代码的脚本

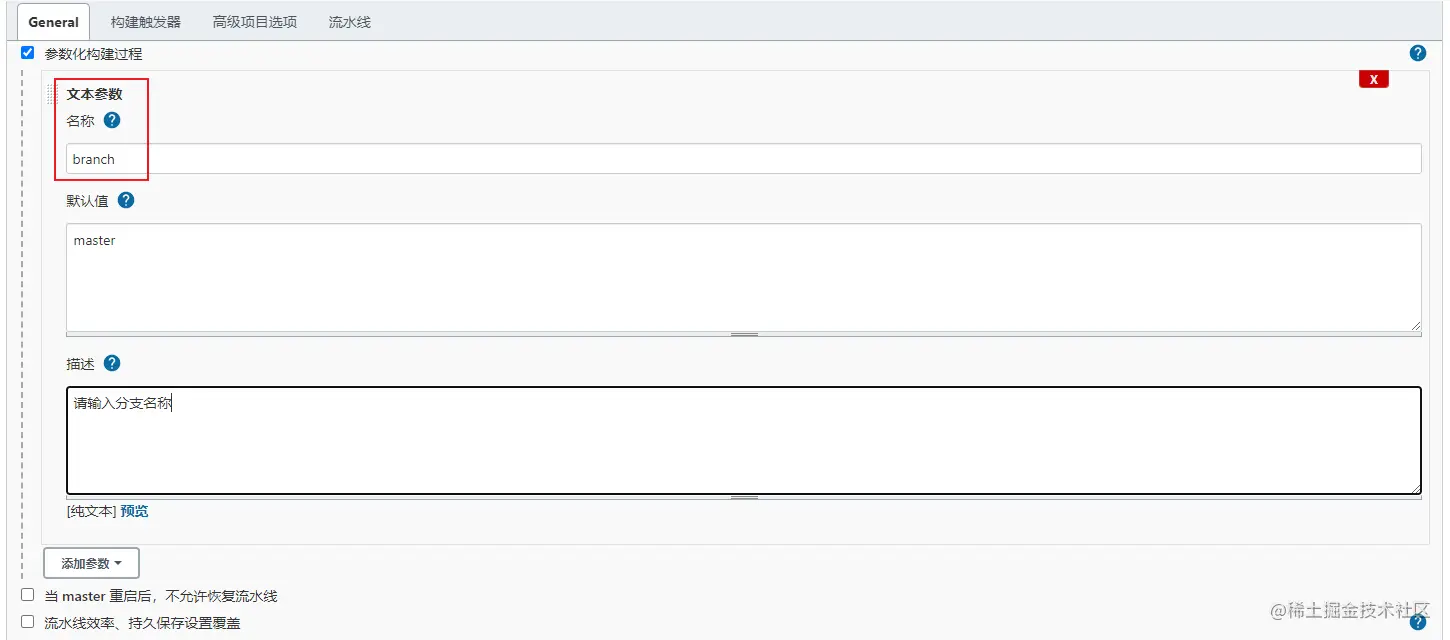

生成的脚本中将一些参数写死，我们可以进行参数化构建，在Jenkins中勾选参数化构建：
重新编写脚本：

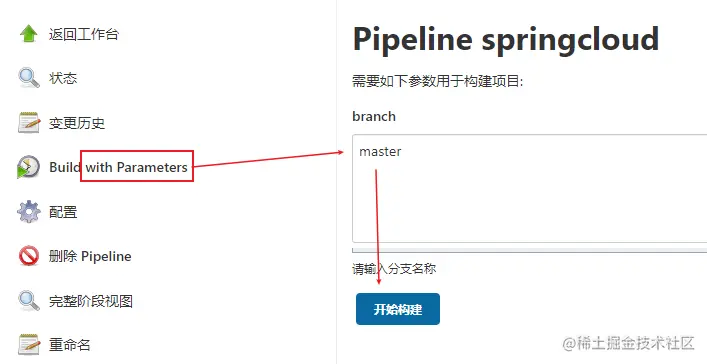

构建job：
查看构建结果

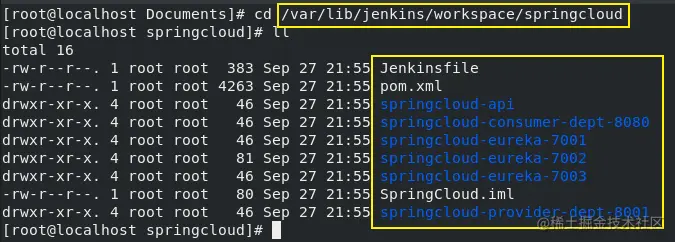

查看源码

5.4 编译打包

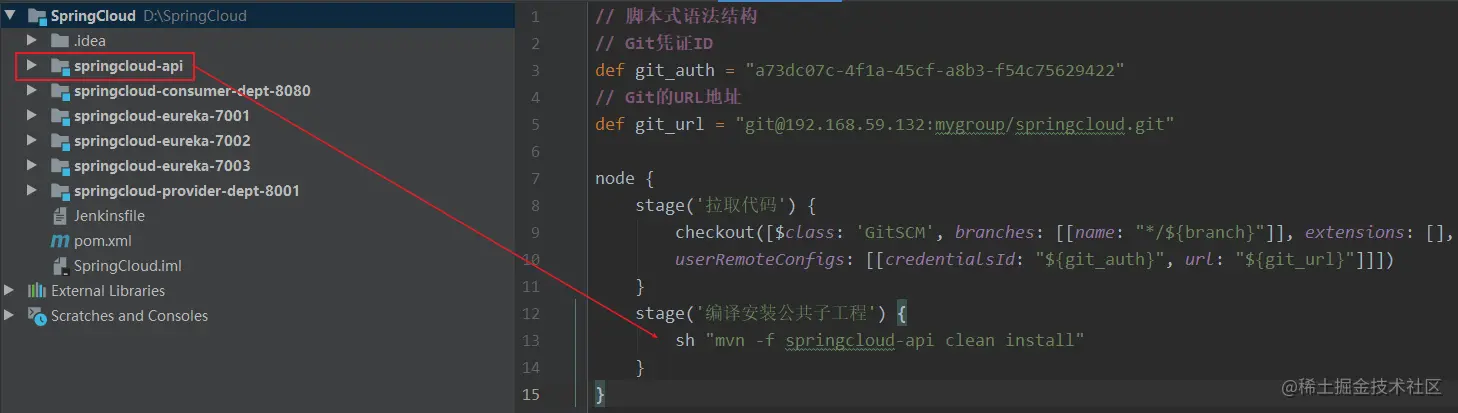

编译安装公共子工程

因为该工程不需要进行打包，因此应该将父工程中pom文件的build插件分别添加到需要打包的微服务中服务器查看

编译构建微服务工程

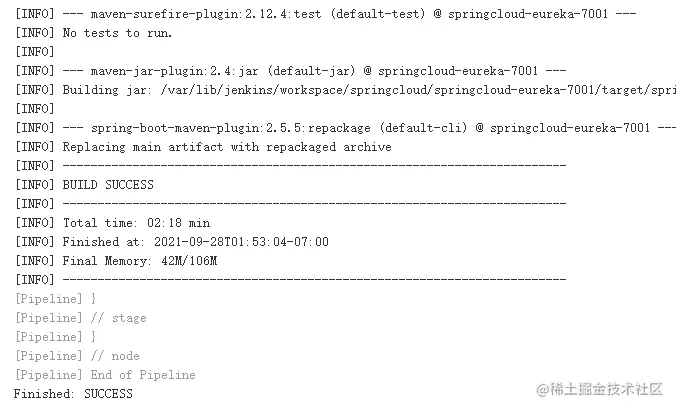

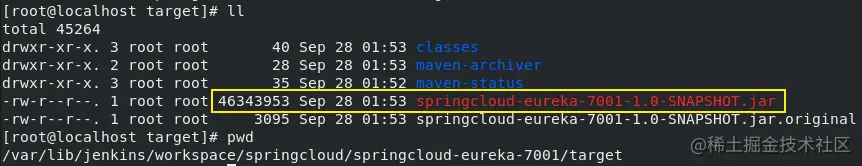

构建结果服务器查看

问题：在构建生产和消费模块的时候，由于依赖公共模块，构建失败

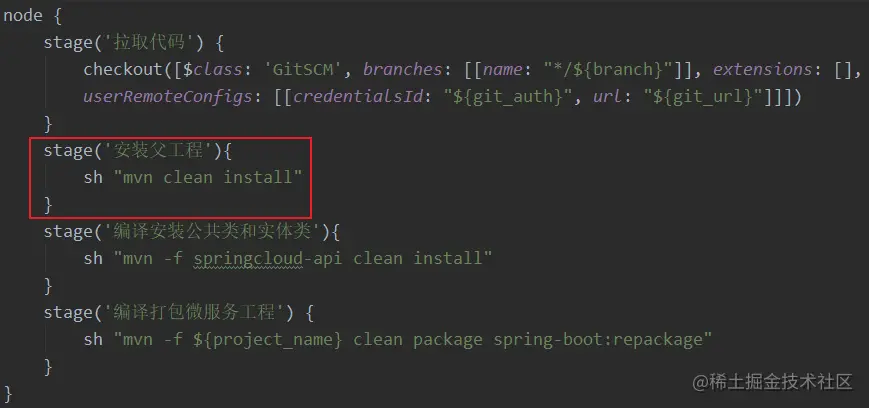

这个问题的原因是因为项目采用了父子工程，父工程中使用dependencyManagement进行依赖管理，然后在子工程中进行依赖的引入，然后子工程springcloud-consumer-dept-8080和springcloud-provider-dept-8001使用了子工程springcloud-api中的实例，在本地的依赖库中找不到实例的jar包，因此需要对父工程进行编译安装，这样在本地依赖库中就有整个项目的结构，就能够找到对应的jar包。

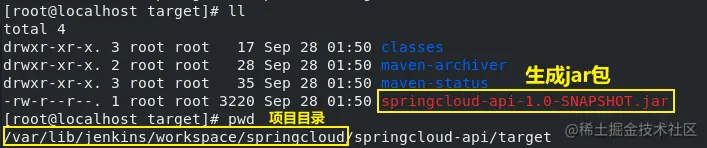

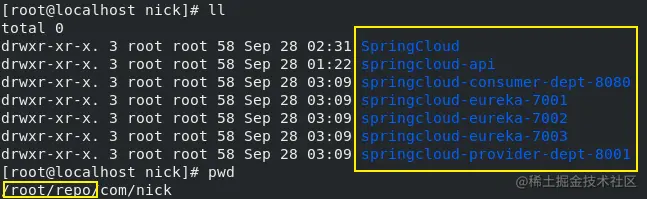

在jenkins服务器中查看本地依赖库：

修改后能够正常打包：

5.5 使用`Dockerfile`编译、生成镜像

利用dockerfile-maven-plugin插件构建Docker镜像

在每个微服务项目的POM中加入dockerfile-maven-plugin插件

<build>
    <plugins>
        <plugin>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-maven-plugin</artifactId>
            <version>2.5.5</version>
        </plugin>
        <!-- https://mvnrepository.com/artifact/com.spotify/dockerfile-maven-plugin -->
        <plugin>
            <groupId>com.spotify</groupId>
            <artifactId>dockerfile-maven-plugin</artifactId>
            <version>1.4.10</version>
            <configuration>
                <repository>${project.artifactId}</repository>
                <buildArgs>
                    <JAR_FILE>target/${project.build.finalName}.jar</JAR_FILE>
                </buildArgs>
            </configuration>
        </plugin>
    </plugins>
</build>

添加Dockerfile文件

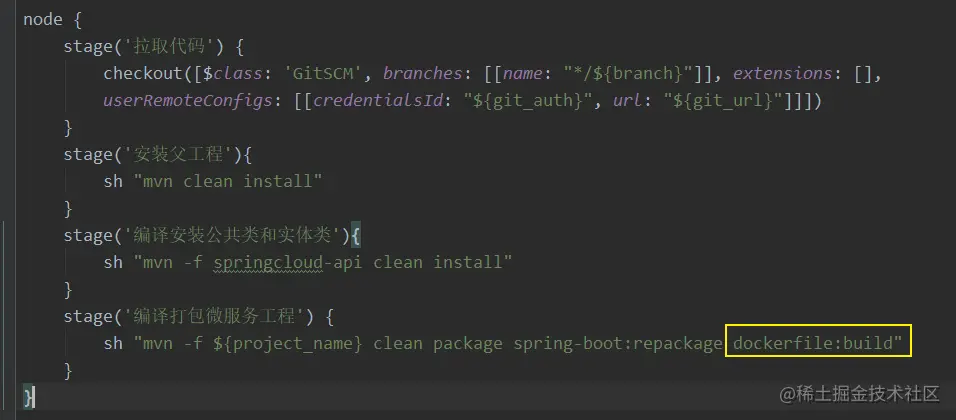

添加构建脚本
查看jenkins服务器执行job前的docker镜像

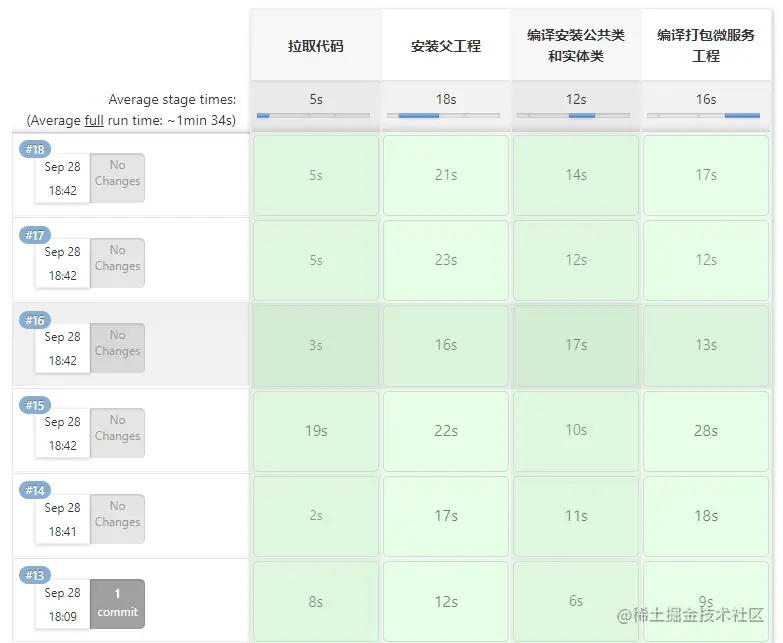

执行job

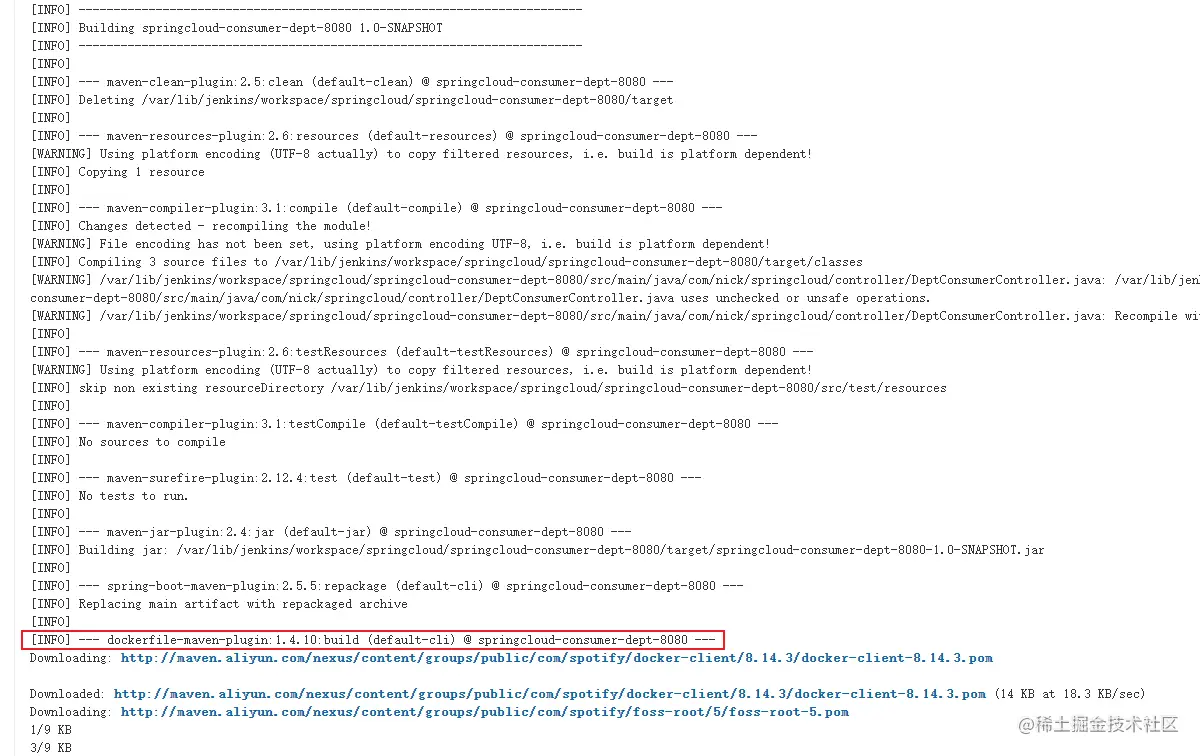

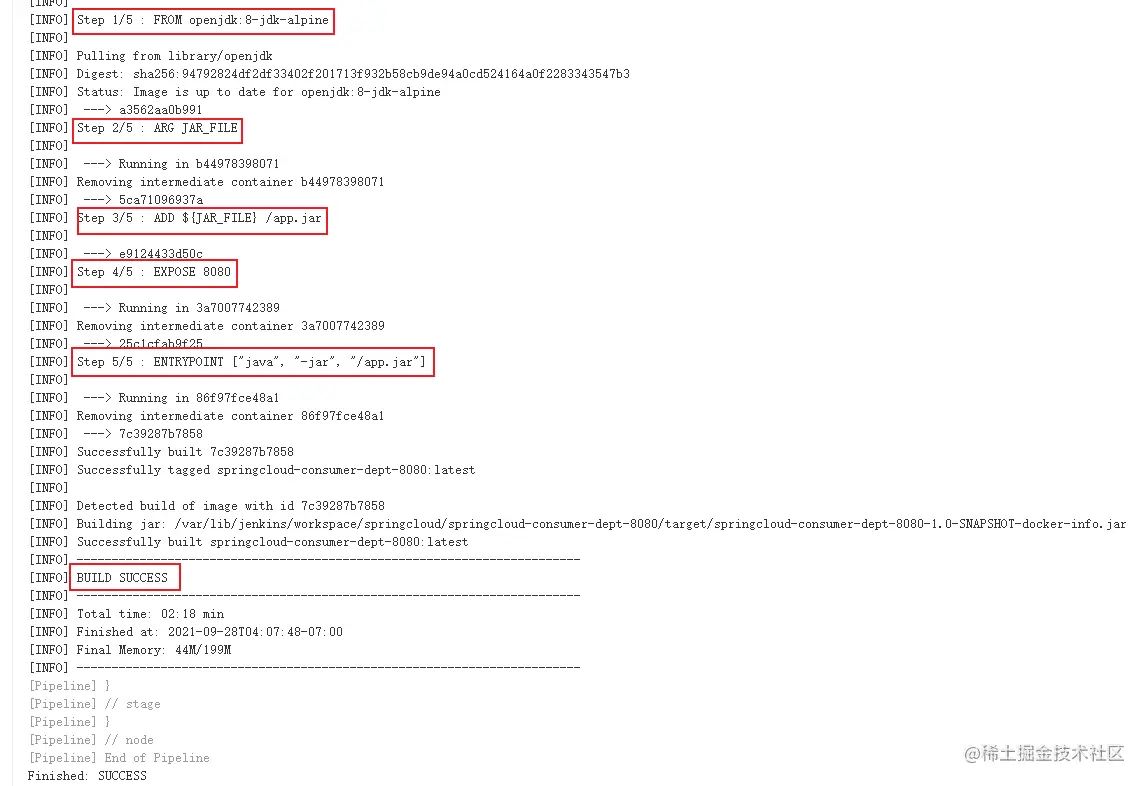

下载docker相关依赖，并执行dockerfile：

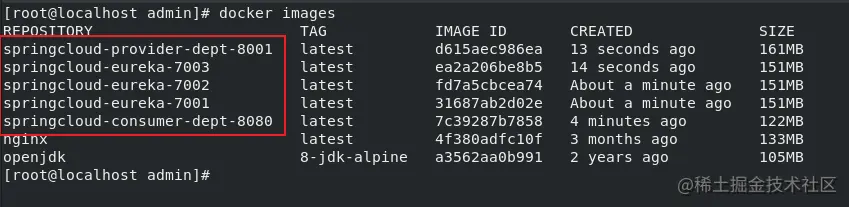

查看Jenkins服务器生成的镜像：

5.6 上传镜像到Harbor服务器

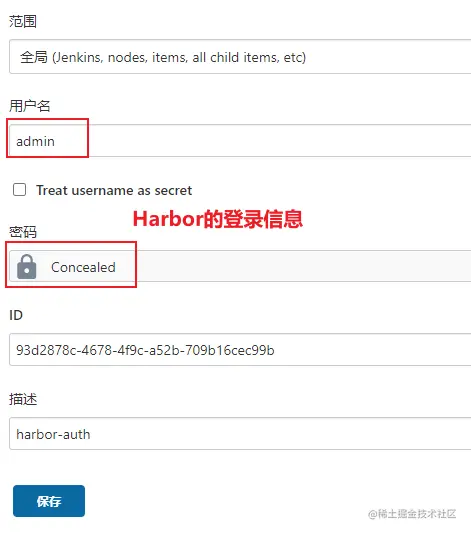

Jenkins添加Harbor凭证
通过凭证ID生成脚本
修改脚本

// 脚本式语法结构
// Git凭证ID
def git_auth = "a73dc07c-4f1a-45cf-a8b3-f54c75629422"
// Git的URL地址
def git_url = "git@192.168.59.132:mygroup/springcloud.git"
// 镜像版本号
def tag = "latest"
// Harbor的url地址
def harbor_url = "192.167.117.87:85"
// Harbor的仓库名称
def harbor_preoject = "springcloud"
// Harbor登录凭证ID
def harbor_auth = "93d2878c-4678-4f9c-a52b-709b16cec99b"

node {
    stage('拉取代码') {
        checkout([$class: 'GitSCM', branches: [[name: "*/${branch}"]], extensions: [],
        userRemoteConfigs: [[credentialsId: "${git_auth}", url: "${git_url}"]]])
    }
    stage('安装父工程'){
        sh "mvn clean install"
    }
    stage('编译安装公共类和实体类'){
        sh "mvn -f springcloud-api clean install"
    }
    stage('编译打包微服务工程') {
        sh "mvn -f ${project_name} clean package spring-boot:repackage dockerfile:build"
    }
    stage('上传镜像') {
        // 定义镜像名称
        def imageName = "${project_name}:${tag}"
        // 打标签
        sh "docker tag ${imageName} ${harbor_url}/${harbor_preoject}/${imageName}"
        // 凭证
        withCredentials([usernamePassword(credentialsId: "${harbor_auth}", passwordVariable: 'password',usernameVariable: 'username')]) {
            // 登录
            sh "docker login -u ${username} -p ${password} ${harbor_url}"
            // 镜像上传
            sh "docker push ${harbor_url}/${harbor_preoject}/${imageName}"
            sh "echo '镜像上传成功'"
        }
    }
}

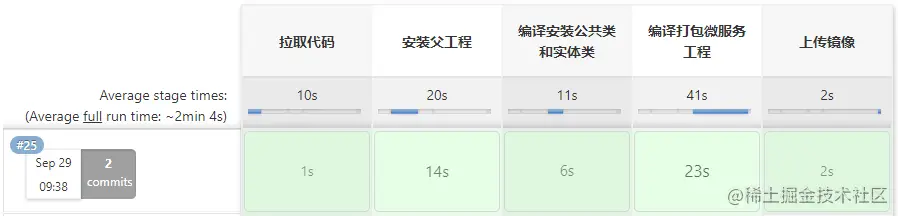

查看结果

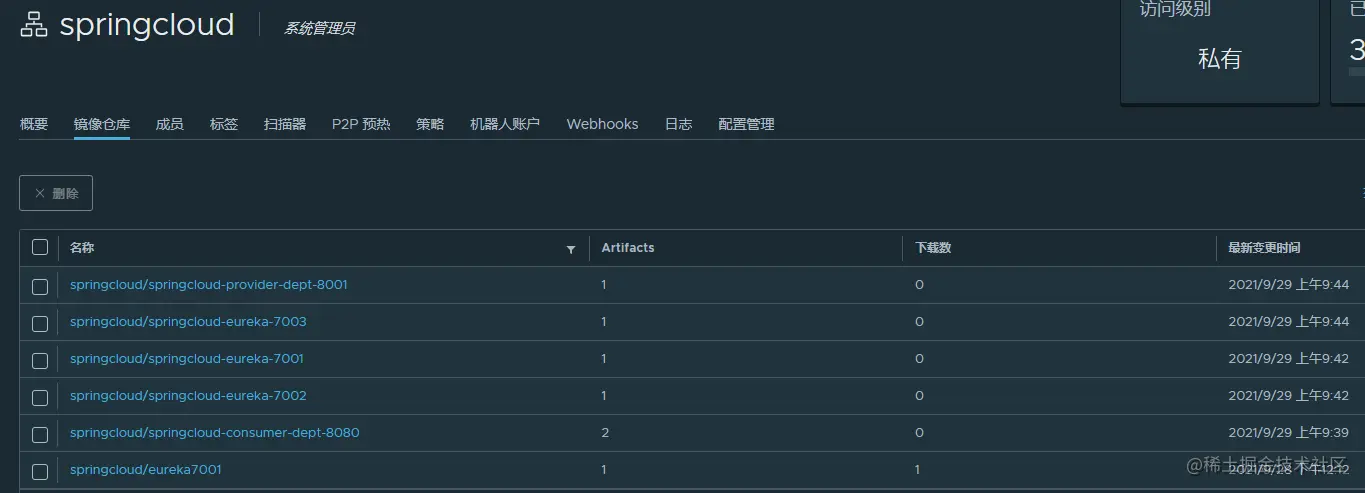

查看Harbor服务器

5.7 测试服务器拉取镜像

安装Publish Over SSH 安装该插件可以实现远程发送Shell命令通过ssh-copy-id IP将公钥发送至测试服务器

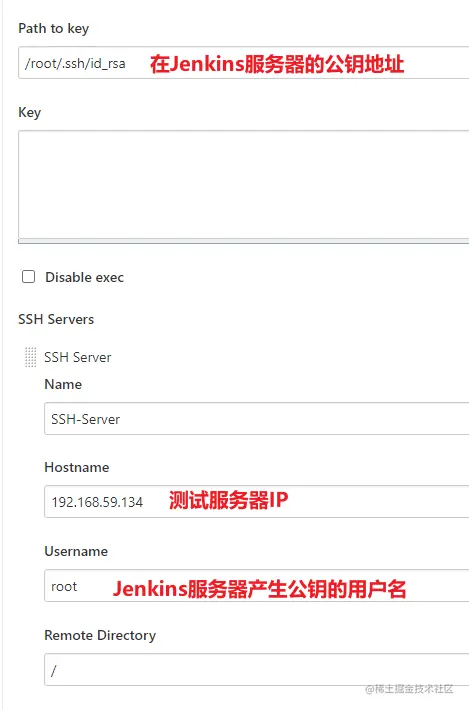

Jenkins配置插件

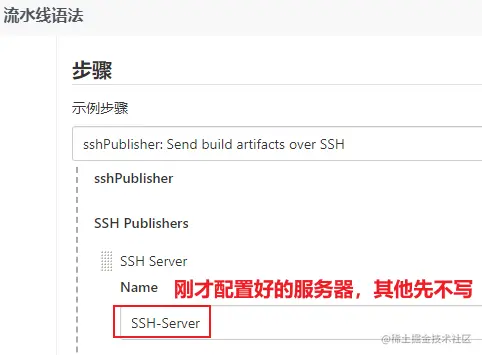

生成部署脚本

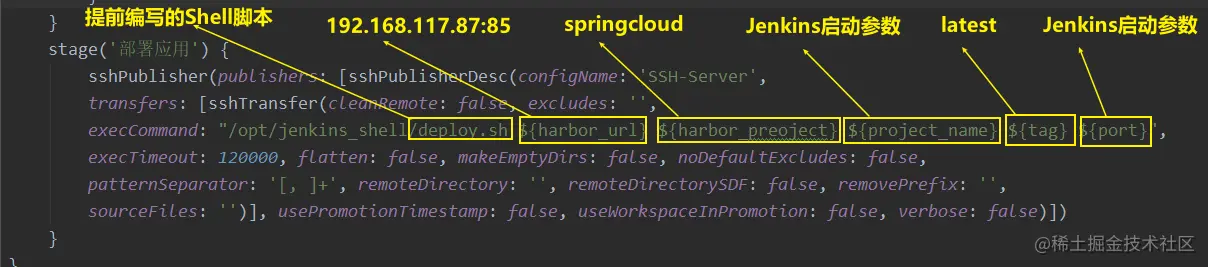

编辑脚本
Shell脚本

#! /bin/sh
# 接收外部参数
harbor_url=$1
harbor_preoject=$2
project_name=$3
tag=$4
prot=$5

imageName=$harbor_url/$harbor_preoject/$project_name:$tag

echo "$imageName"

# 查询容器是否存在，存在则删除
containerId=`docker ps -a | grep -w ${project_name}:${tag} | awk '{print $1}'`
if [ "$containerId" != "" ] ; then
    # 停掉容器
    docker stop $containerId
    # 删除容器
    docker rm $containerId
    echo "成功删除容器"
fi

# 查询镜像是否存在，存在则删除
imageId=`docker images | grep -w ${project_name} | awk '{print $3}'`
if [ "$imageId" != "" ] ; then
    # 删除镜像
    docker rmi -f $imageId
    echo "成功删除镜像"
fi

# 登录Harbor
docker login -u admin -p Harbor123456 $harbor_url

# 下载镜像
docker pull $imageName

# 启动容器
docker run -di -p $prot:$prot $imageName
echo "容器启动成功"

启动job

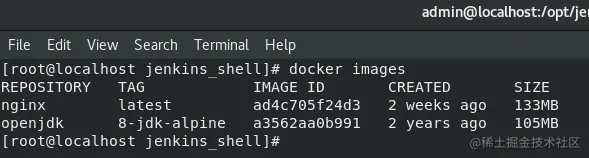

启动前去看测试服务器中docker images

Jenkins输出

测试服务器

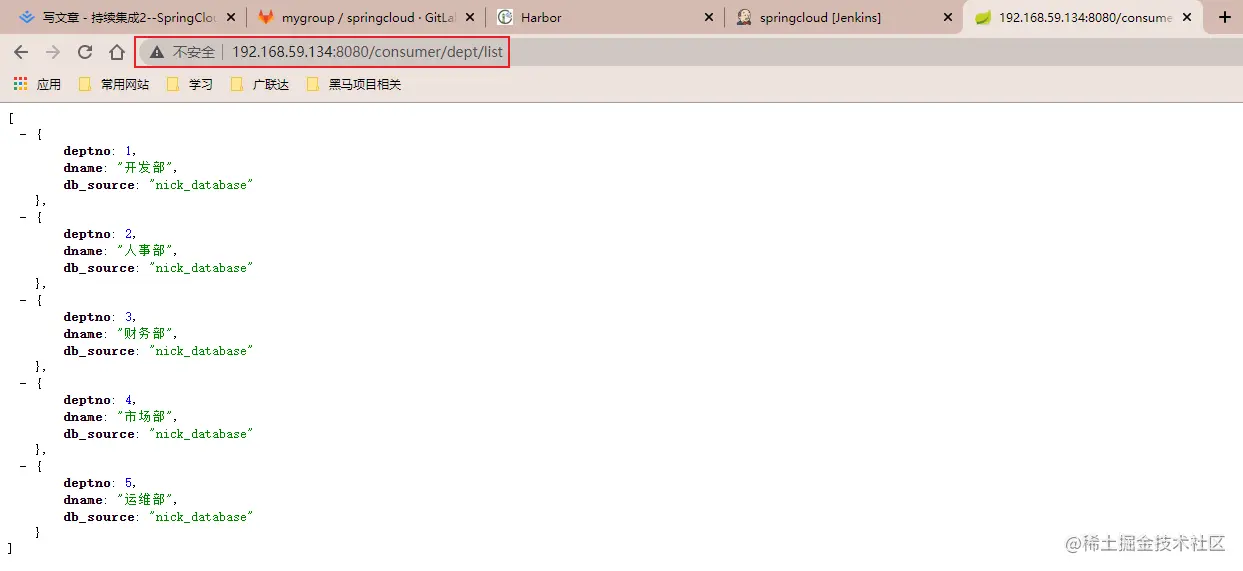

访问
