iOS启动优化(下)二进制重排与Clang插桩

无双3
1,459 阅读8分钟

前言

在上一篇 启动优化-概念篇 中讲解一些启动优化相关的知识，最后得到减少缺页中断(pageFault)可以达到启动优化的目的，本文将使用二进制重排与Clang插桩来实现优化的目的。

文件和方法的编译顺序

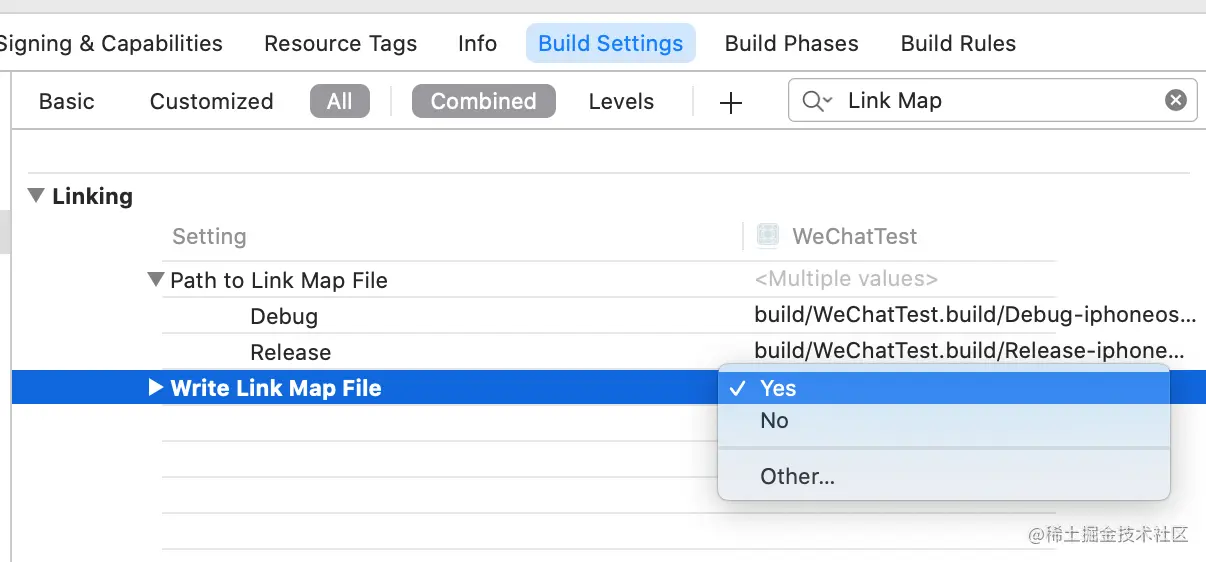

  • 在Build Setting中搜索Link Map，然后将Write Link Map File设置为YES：

    截屏2021-09-05 14.40.49.png

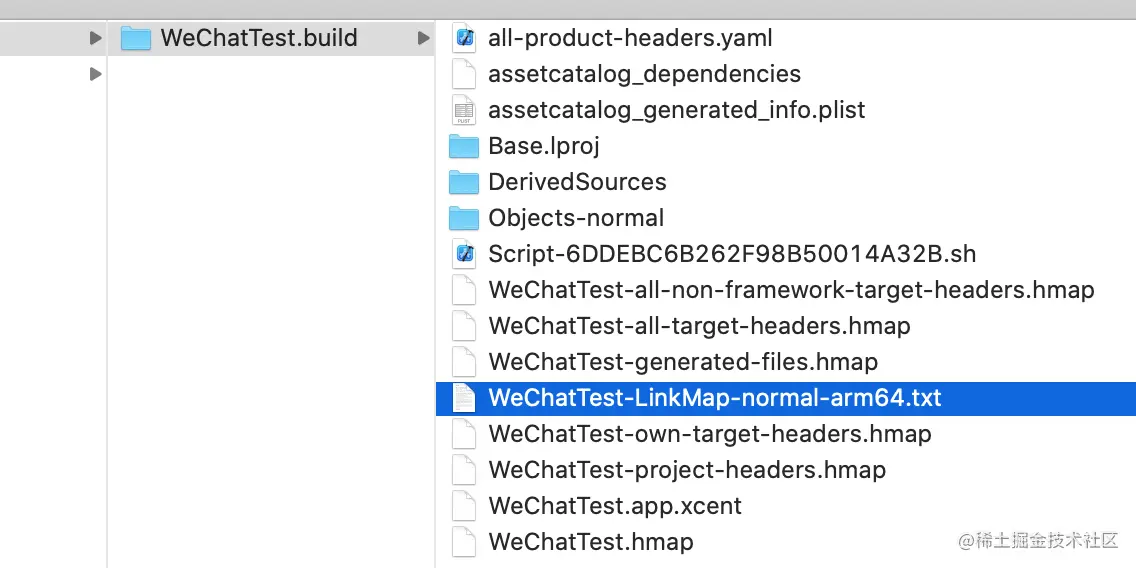

    • 然后编译后在DerivedData找到对应的工程(本工程名为WeChatTest)，然后Build -> Intermediates.noindex -> WeChatTest.build -> Debug-iphoneos -> WeChatTest.build -> WeChatTest-LinkMap-normal-arm64.txt

      截屏2021-09-05 14.48.25.png

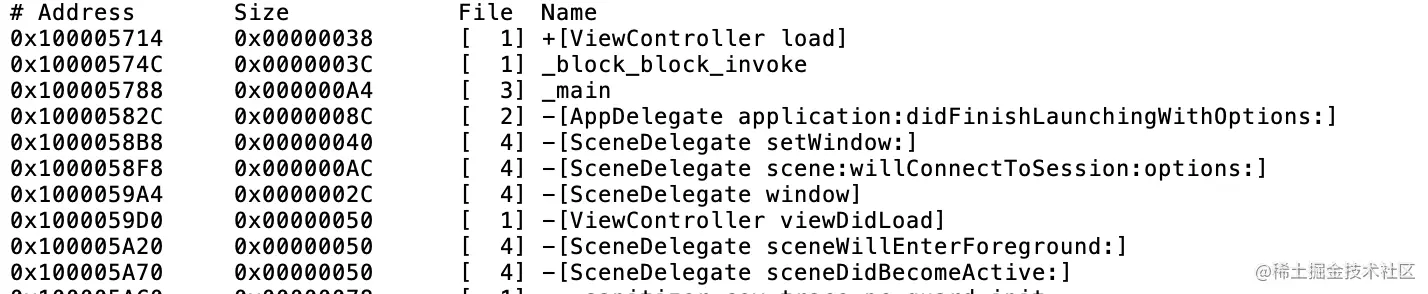

    • 然后打开WeChatTest-LinkMap-normal-arm64.txt文件，可以发现代码实现的排列顺序：

      截屏2021-09-05 14.45.52.png

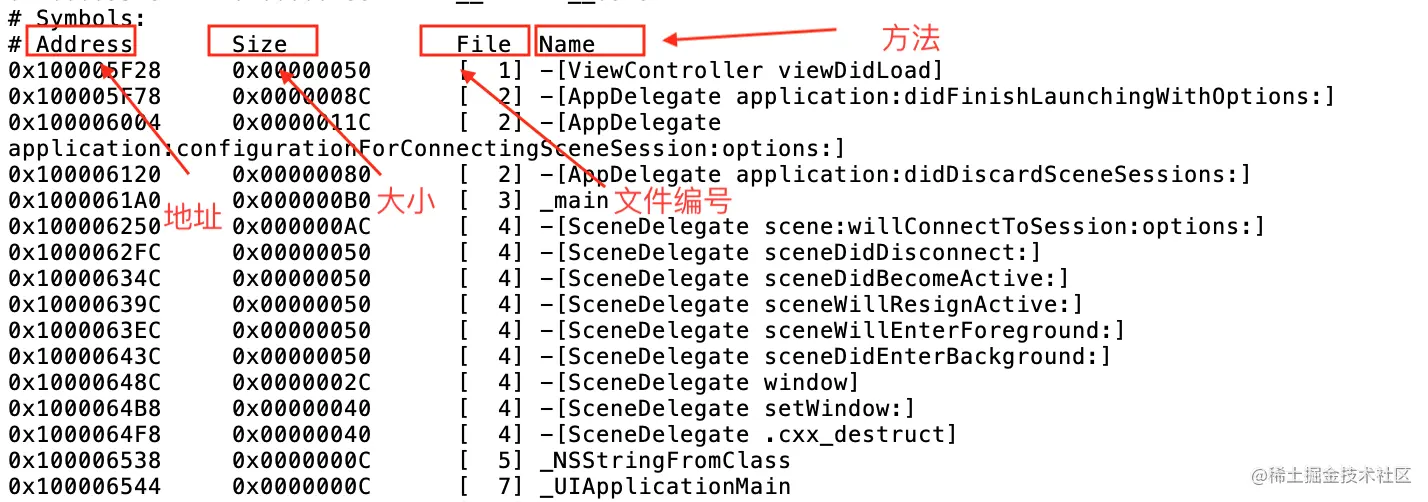

      • Address是代码的地址，它加上ASLR就是物理内存中的地址
      • Size是内存大小
      • File是文件编号
      • Name是方法

  • 其中代码文件的顺序是根据编译顺序确定的，文件内部的代码是按照书写顺序从上到下的

    截屏2021-09-05 15.02.54.png

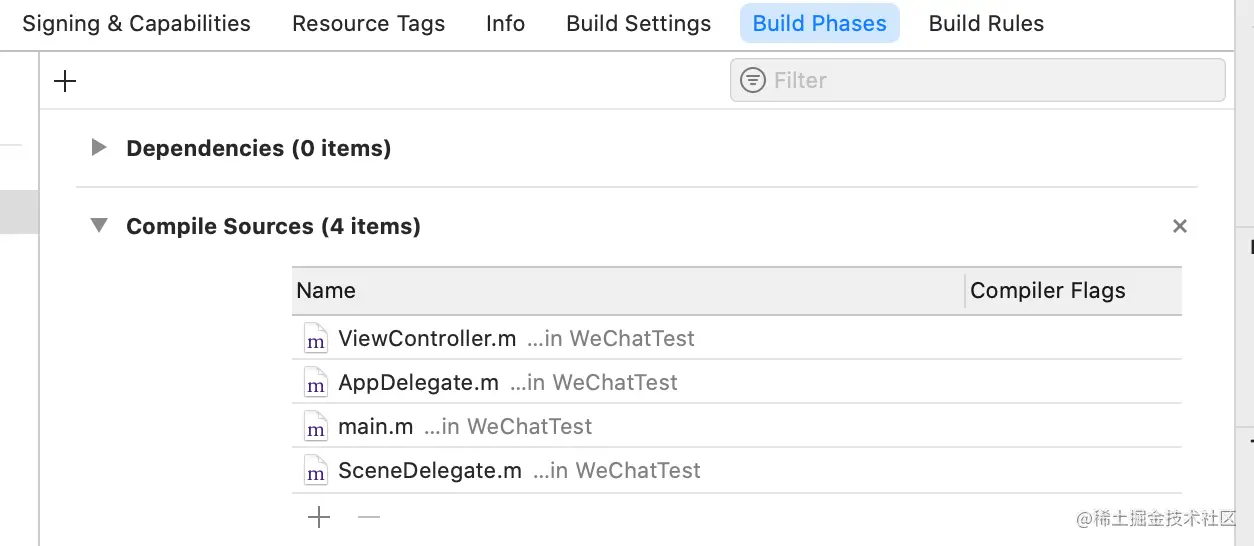

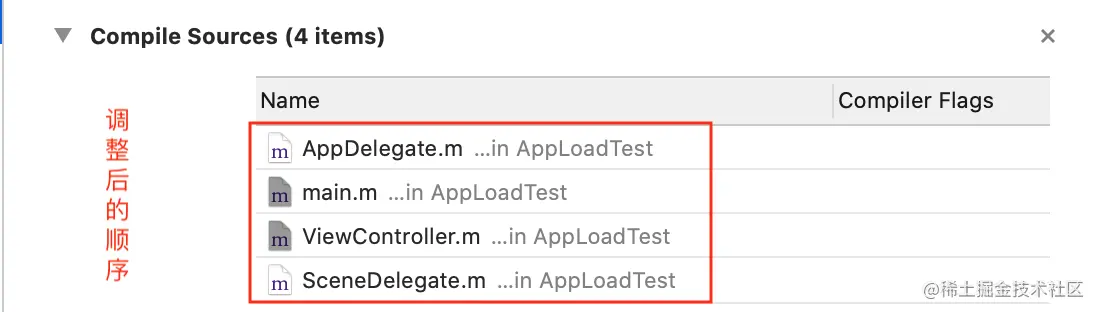

    • 可以通过修改文件的编译顺序和文件中代码来验证，先调整文件编译顺序：

    截屏2021-09-06 09.00.29.png

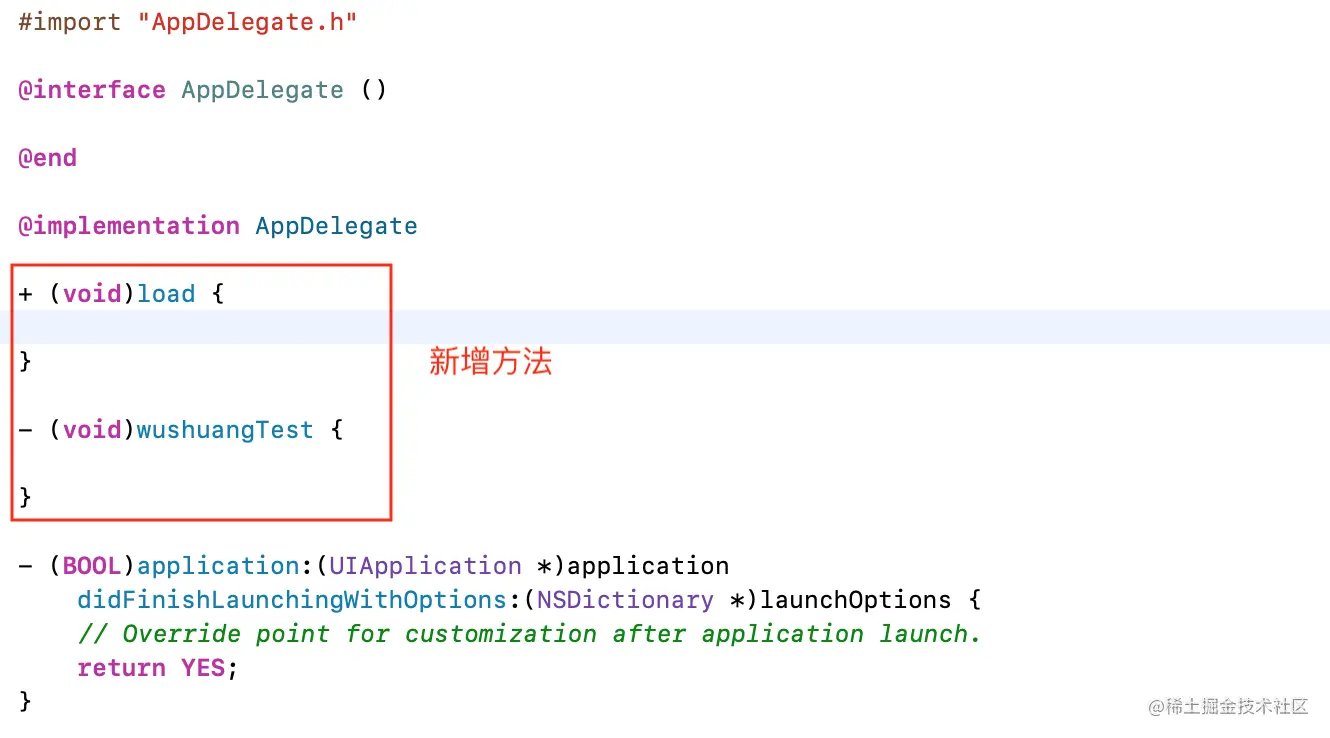

    • 然后在AppDelegate中增加方法

    截屏2021-09-06 09.02.24.png

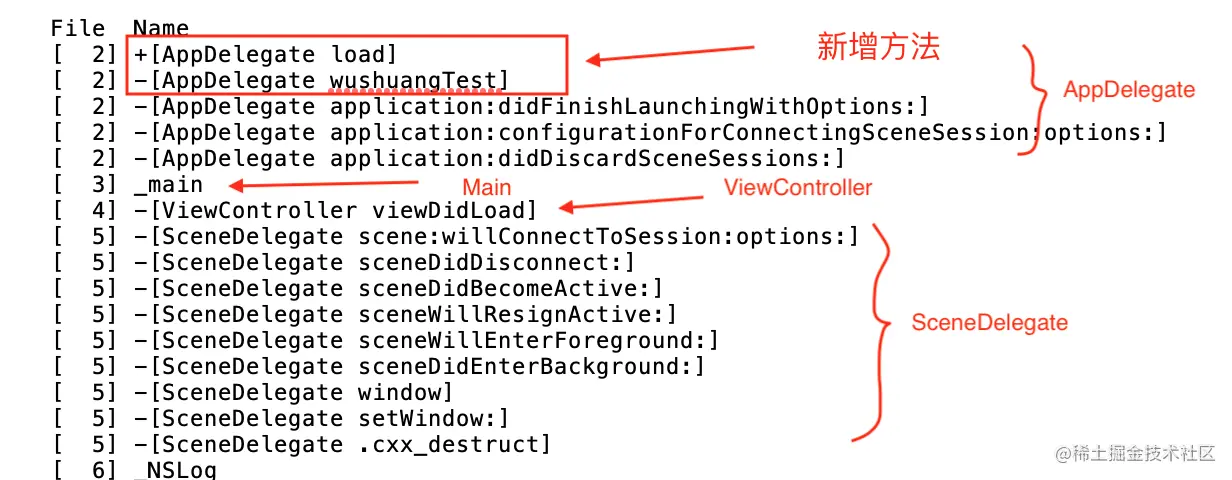

    • 编译后查看.txt文件

    截屏2021-09-06 09.04.44.png

  • 根据调整后方法的打印，得以验证：

      1. 文件的顺序是根据编译顺序来确定
      1. 文件中代码的编译顺序是根据书写从上到下编译的顺序确定的

二进制重排

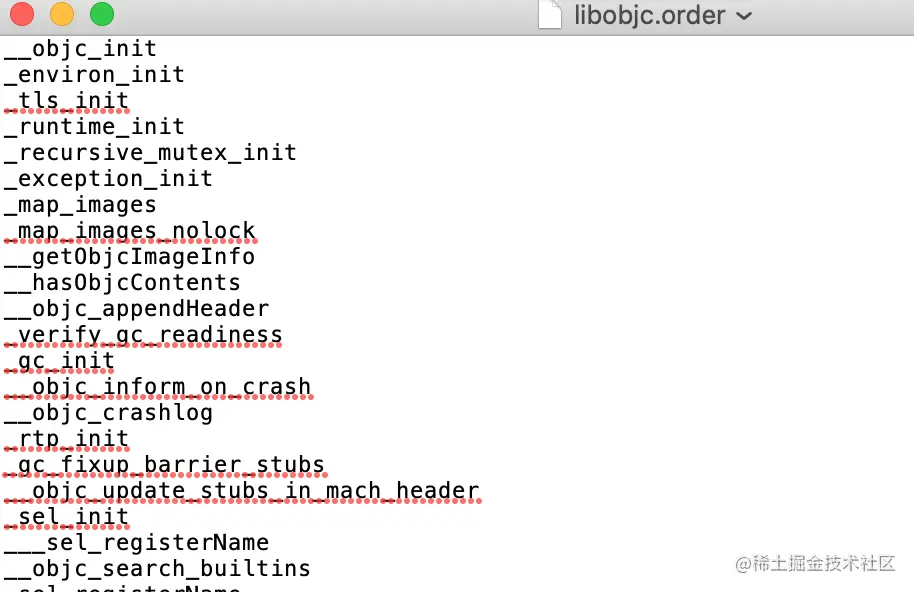

  • 在objc4-818.2源码中能看到一个libobjc.order文件：

    截屏2021-09-14 23.03.59.png

    • 文件里面方法的都是符号名称，这个是给编译器看的，编译器看到后就按照order中符号的顺序去对二进制进行排列。下面进行验证

  • 新建一个WushuangDemo1工程，然后在AppDelegate和ViewController中分别添加方法：

    // AppDelegate.m
void wushuang() {
}
@implementation AppDelegate
+ (void)load {
}

// ViewController.m
@implementation ViewController
+ (void)load {

}

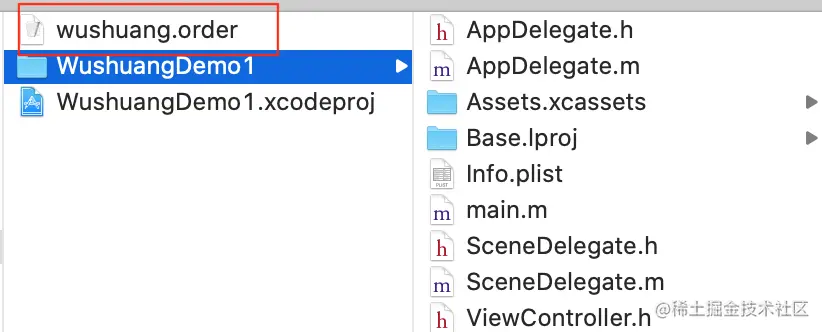

  • 然后在根目录先创建一个wushuang.order文件

    截屏2021-09-14 23.12.07.png

    • 在wushuang.order里写一些符号

      截屏2021-09-14 23.21.15.png

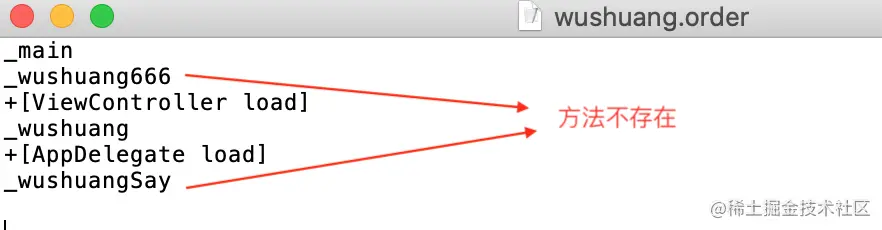

      • wushuang666和wushuangSay方法不存在

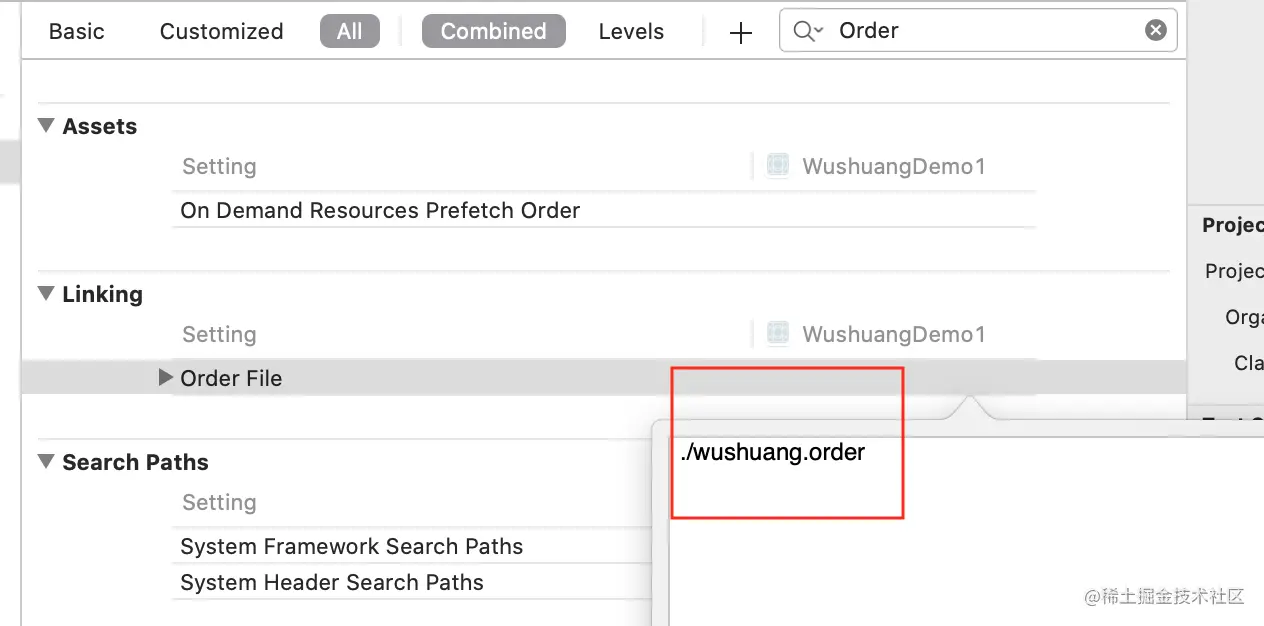

  • 然后在Build Setting中搜索Order File，然后配置wushuang.order路径：

    截屏2021-09-14 23.24.38.png

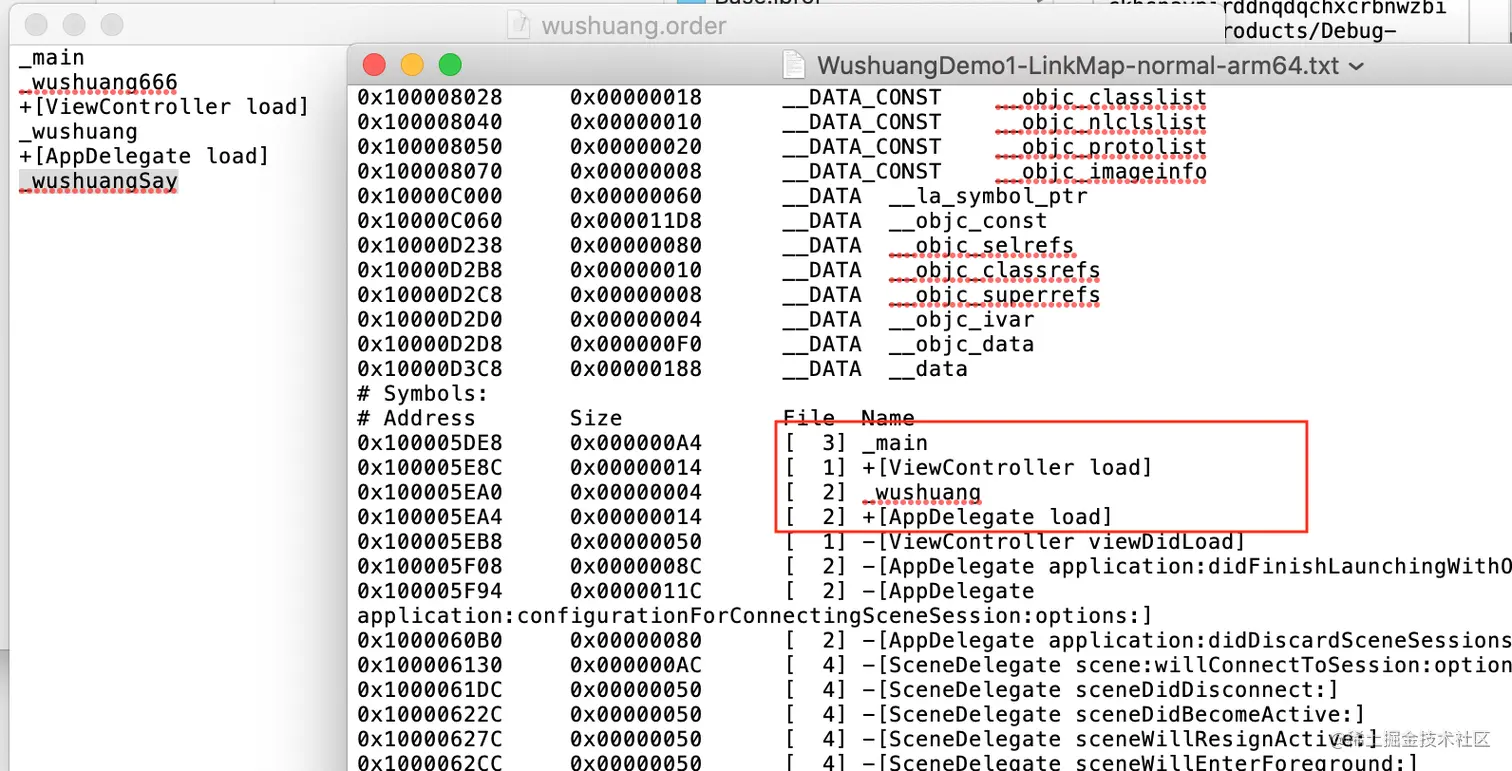

  • 最后将Build Setting的Write Link Map File设置为YES，然后在真机上编译，之后打开生成的.txt文件：

    截屏2021-09-14 23.35.16.png

    • 原来的_main在第三个顺序现在在第一位，顺序已经换了，并且没有的符号也会忽略不计

虽然搞定了二进制重排，但我们的目标拿到启动相关的符号，启动涉及的东西很多，方法嵌套函数，函数里又有网络请求，然后又block等等，太多了眼睛都看不过来。那么怎么知道启动时调用了哪些方法，这个时候就需要用到Clang插桩，Clang会读所有的代码，可以无死角的覆盖所有的函数、block等

Clang插桩

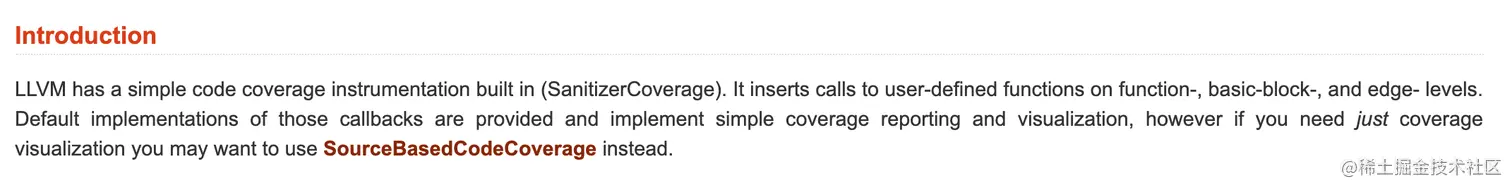

  • 进入 clang官方文档 的SanitizerCoverage处可以看到Tracing PC，PC是CPU读取代码的指针，Tracing PC是跟踪CPU执行到的代码。SanitizerCoverage是LLVM内置的一个简单的代码覆盖率工具，它会在函数，方法和block处插入回调，并提供这些回调的默认实现，并实现简单的覆盖率和可视化。

    截屏2021-09-27 17.26.08.png

Hook函数调用

  • 在文档的Tracing PCs with guards处，在编译器中加入-fsanitize-coverage=trace-pc-guard配置，系统会默认实现两个函数：

    __sanitizer_cov_trace_pc_guard(&guard_variable)
__sanitizer_cov_trace_pc_guard_init(uint32_t *start, uint32_t *stop)

    下面来验证下：

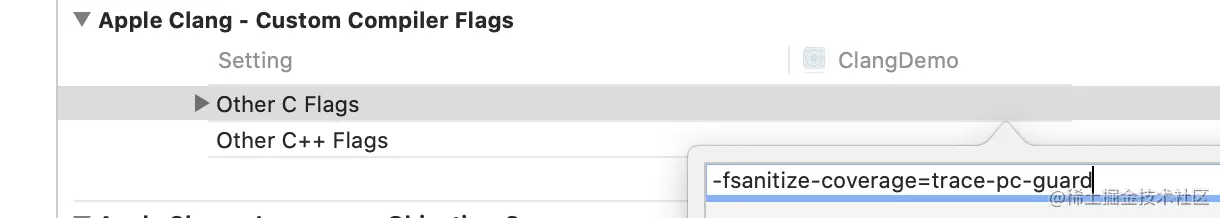

    • 创建个新工程，在Build Setting中的Other C Flags中添加-fsanitize-coverage=trace-pc-guard

    截屏2021-09-27 17.47.30.png

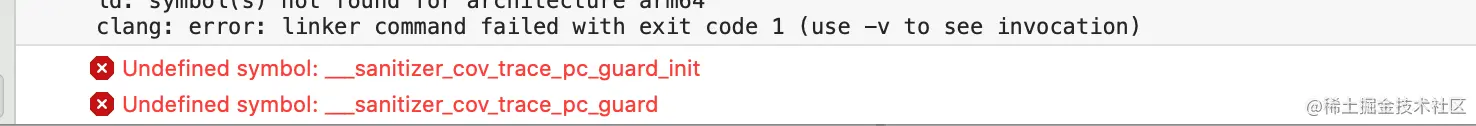

    • 然后在真机环境下编译，会出现找不到这两个方法符号的错误

    截屏2021-09-27 17.56.38.png

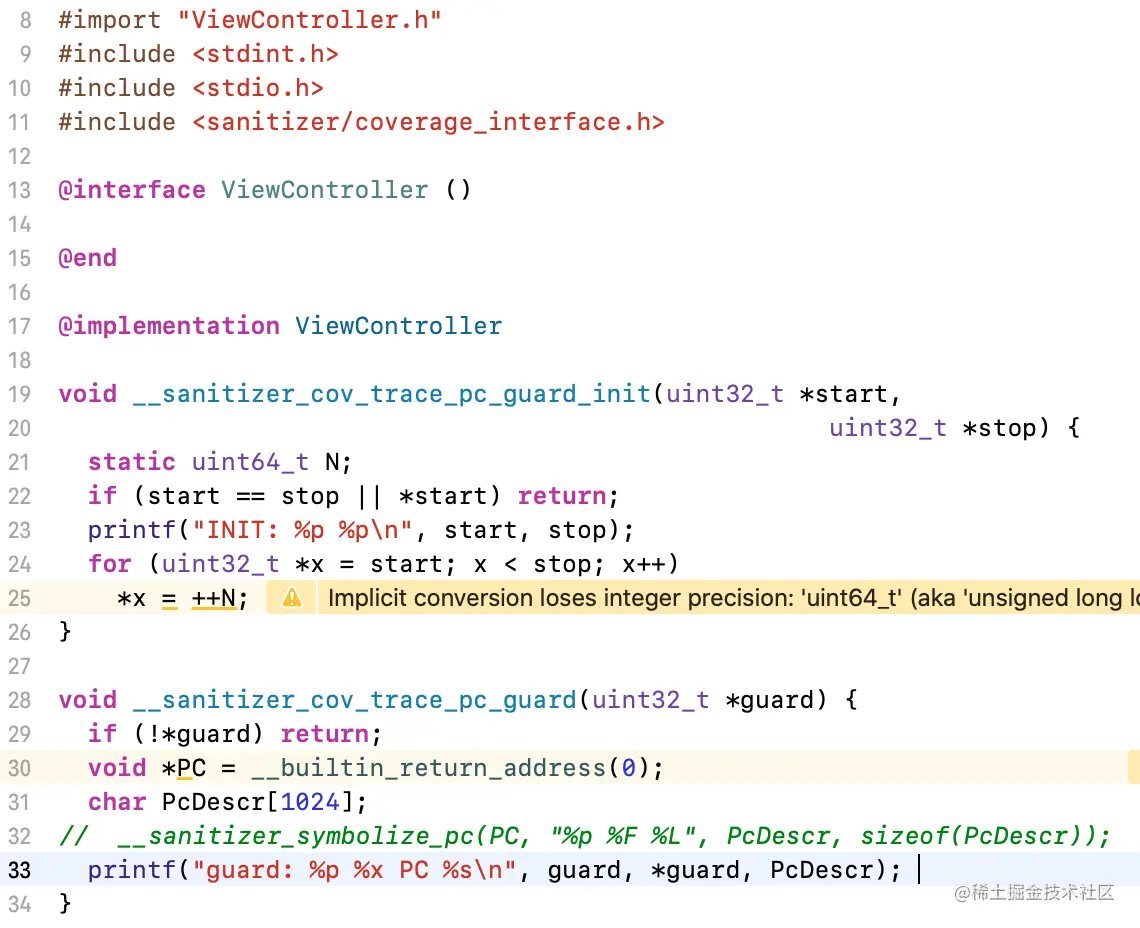

    • 所以加上flag后，系统会调用这两个函数，需要手动去实现。根据文档中给的实现案例，复制到ViewController中

    截屏2021-09-27 18.14.40.png

    • 此时编译就成功了

  • __sanitizer_cov_trace_pc_guard_init函数反映了项目中符号的个数

    • 其中参数start和stop都是代表4字节的数据，for循环是遍历start到stop的位置然后讲初始化的4字节变量自增然后放到遍历的相应位置

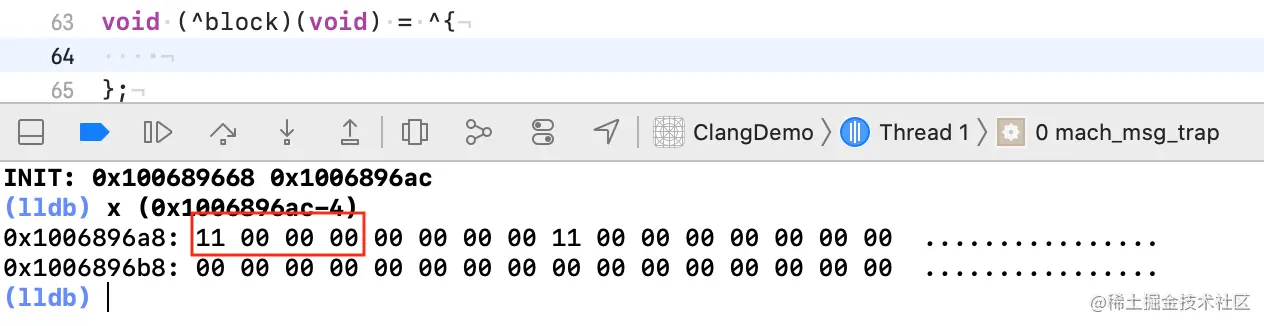

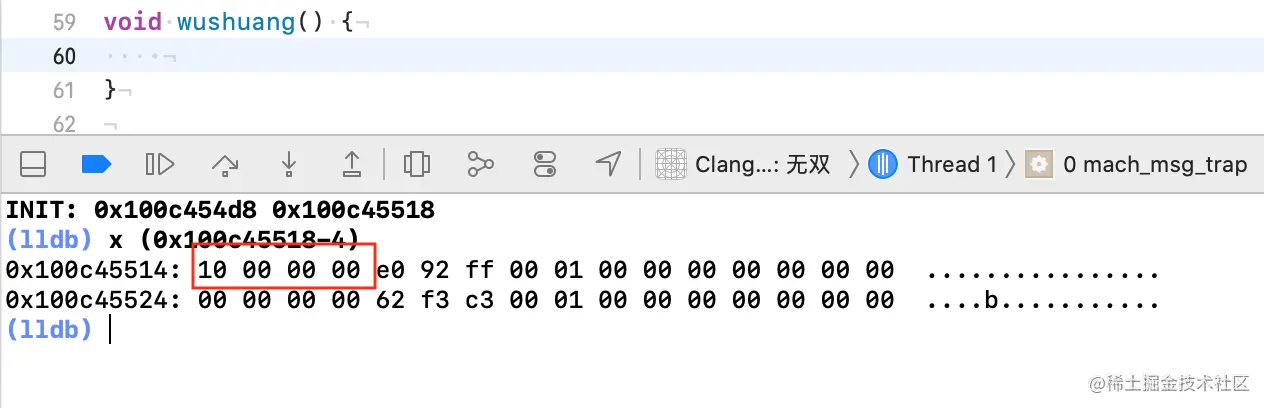

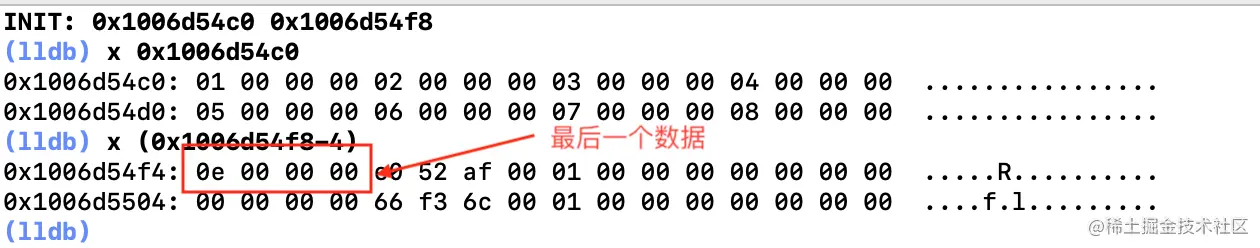

    • 运行后打印得到start和stop的地址，使用x命令读取start内存可以得到存储的数据

    截屏2021-09-27 21.58.35.png

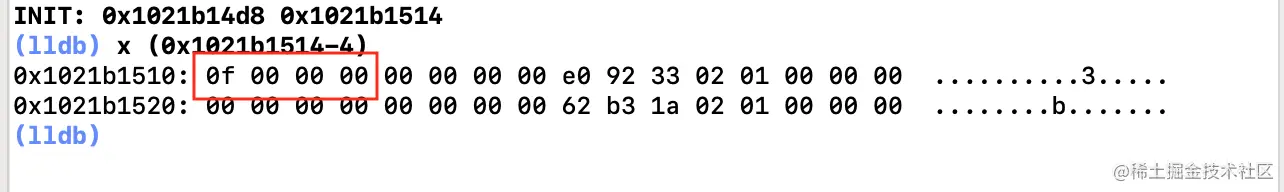

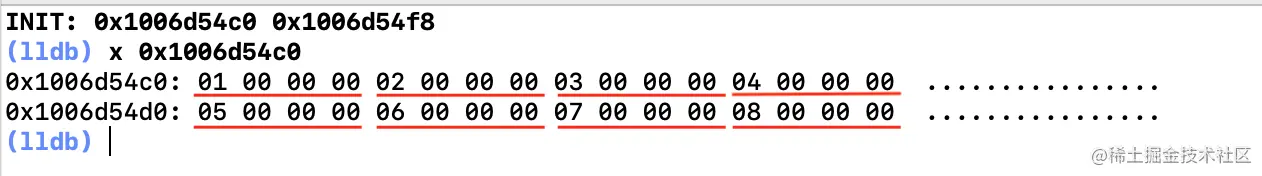

    • 那么最后一个数据就是stop内存减去4后得到第一个4字节数据

    截屏2021-09-27 21.59.59.png

    • 增加方法touchesBegan:方法，然后再运行查看最后一个数据，发现增加了1 截屏2021-09-27 22.02.16.png
    • 再添加一个wushuang函数，查看是否会再增加1

    截屏2021-09-27 22.04.39.png

    • 结果最后一个数据依然会+1，说明函数也能监控到，再定义一个block，然后再运行

    截屏2021-09-27 22.09.51.png

    • 还是会自增

结论：__sanitizer_cov_trace_pc_guard_init能够监控项目中所有方法，函数以及block，也就是反映了项目中符号的个数

  • __sanitizer_cov_trace_pc_guard方法是拦截项目中的方法，相当于Hook

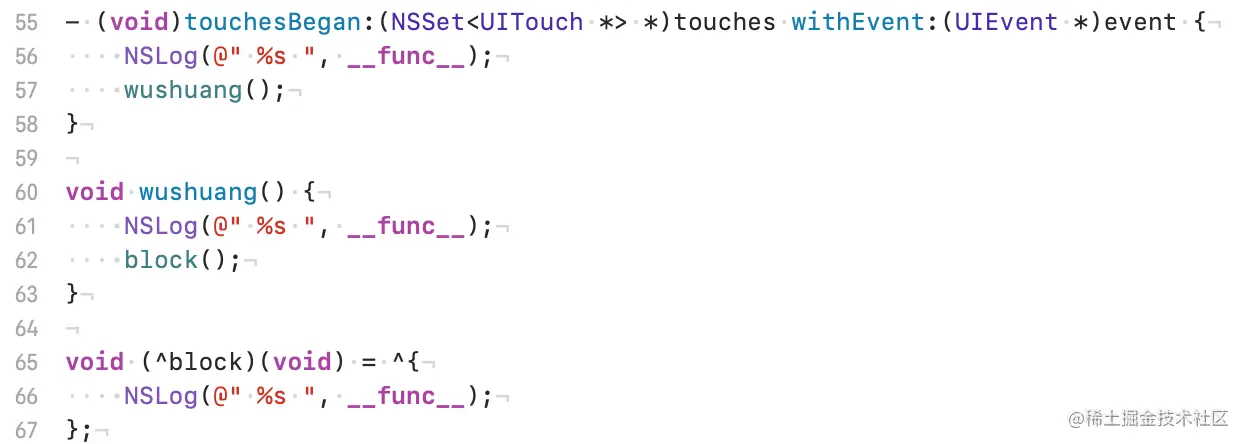

    • 在touchesBegan:中调用wushaung函数，然后函数中调用block

    截屏2021-09-27 23.06.37.png

    • 然后运行起来后，在__sanitizer_cov_trace_pc_guard函数处打断点，再点击屏幕触发touchesBegan:

    截屏2021-09-27 23.08.48.png

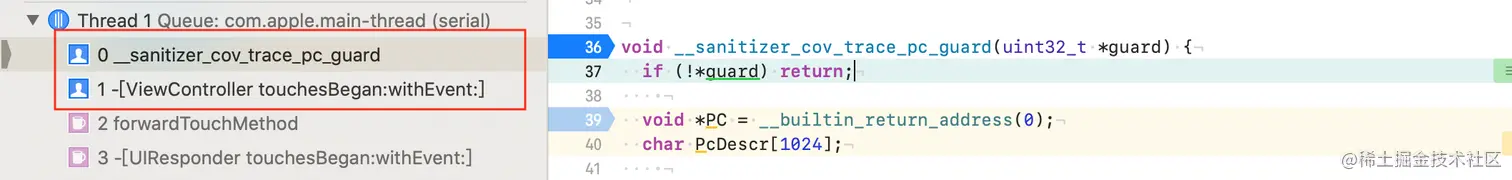

    • 观察堆栈可知touchesBegan:会调用__sanitizer_cov_trace_pc_guard函数，过掉断点发现每走一个方法都会触发这个函数。
    • 然后在这个方法处打上断点重新启动项目，就监控到了启动方法的执行顺序

结论：__sanitizer_cov_trace_pc_guard是由项目内部方法，函数，block函数调用，也就是Hook了项目中一切的函数调用

原理

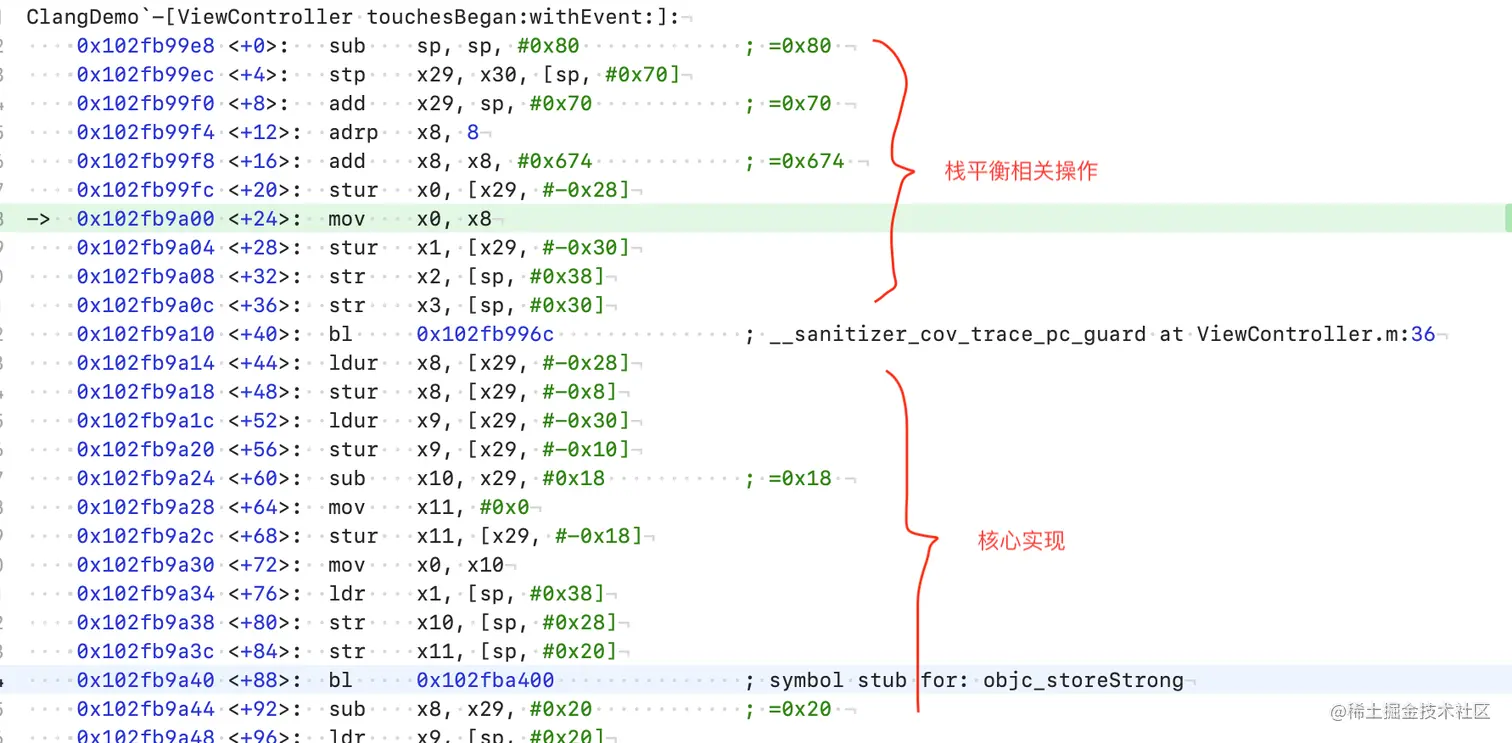

在项目运行起来后，然后在touchesBegan:函数处打断点，点击屏幕查看汇编

截屏2021-09-27 23.30.15.png

  • 通过观察发现在touchesBegan:的头部实现栈平衡相关代码后会插入__sanitizer_cov_trace_pc_guard函数，后面才是touchesBegan:的实现，然后在wushuang函数和block处都打断点发现都是一样的
  • 所以，项目中只要添加了Clang插桩的标记，编译器就会在所有方法、函数、block代码实现的 边缘 添加一句__sanitizer_cov_trace_pc_guard代码
  • 编译器在所有代码(自己写的代码)中添加这个函数，也就是修改了二进制文件，只有编译器能干这个事情
  • 那么可以在上线前代码审查时使用，上线时，将Other C Flag中的标记清除即可

获取启动符号

接下来需要获取启动符号，首先我们知道现在每个方法都会调用__sanitizer_cov_trace_pc_guard函数，用__builtin_return_address(0)函数就可以获取__sanitizer_cov_trace_pc_guard的上一个调用者地址。具体方法如下

void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
    void *PC = __builtin_return_address(0); // 获取上一个调用函数的地址
    Dl_info info; // 符号信息结构体
    dladdr(PC, &info); // 将从PC中获取的符号信息存入结构体中

    printf("Dl_info : \nfname: %s\nfbase: %p\nsname: %s\nsaddr: %p\n\n", info.dli_fname, info.dli_fbase, info.dli_sname, info.dli_saddr);
}

  • Dl_info是一个结构体，用来存储符号信息：

    • dli_fname: 当前项目路径
    • dli_fbase: 是MachO文件的起始位置
    • dli_sname: 符号名字
    • dli_saddr: 函数地址

  • dladdr作用是将获取函数的信息存入Dl_info结构体中

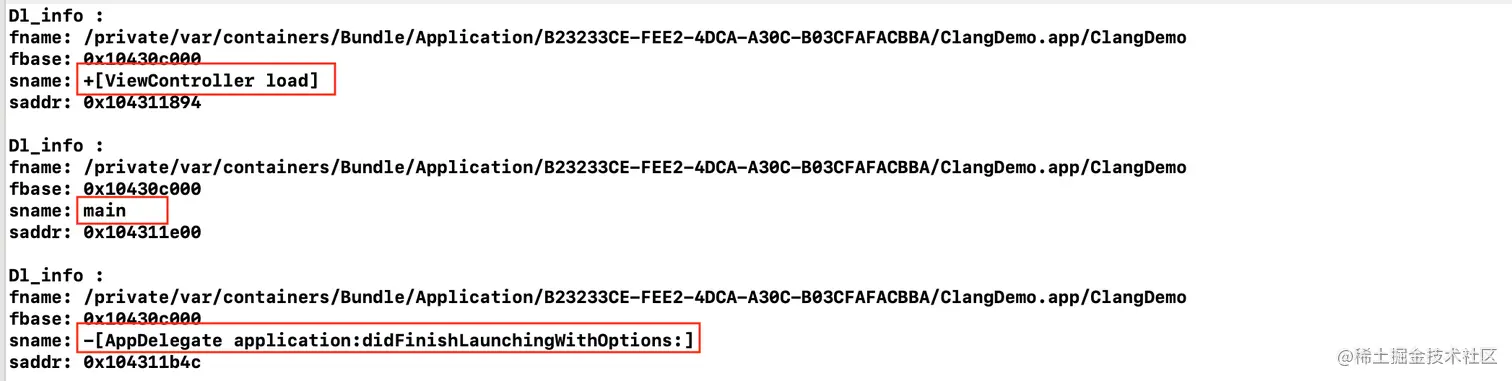

  • 验证结果如下：

    截屏2021-09-28 15.07.57.png

  • 于是可以用dli_sname直接输出符号名字，就得到了所有方法的调用顺序

    截屏2021-09-28 15.11.43.png

坑点分析及解决方案

上面的方式虽然获取到启动时调用的方法，但是有个坑点，就是会在多线程中访问数据 代码如下：

void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
    if (!*guard) return;
    void *PC = __builtin_return_address(0);
    Dl_info info;
    dladdr(PC, &info);
    NSLog(@"%@", [NSThread currentThread]);
    printf("%s\n", info.dli_sname);
}

- (void)viewDidLoad {
    [super viewDidLoad];

    [self performSelectorInBackground:@selector(testWushuang) withObject:nil];
}

- (void)testWushuang {
    sleep(3);
}

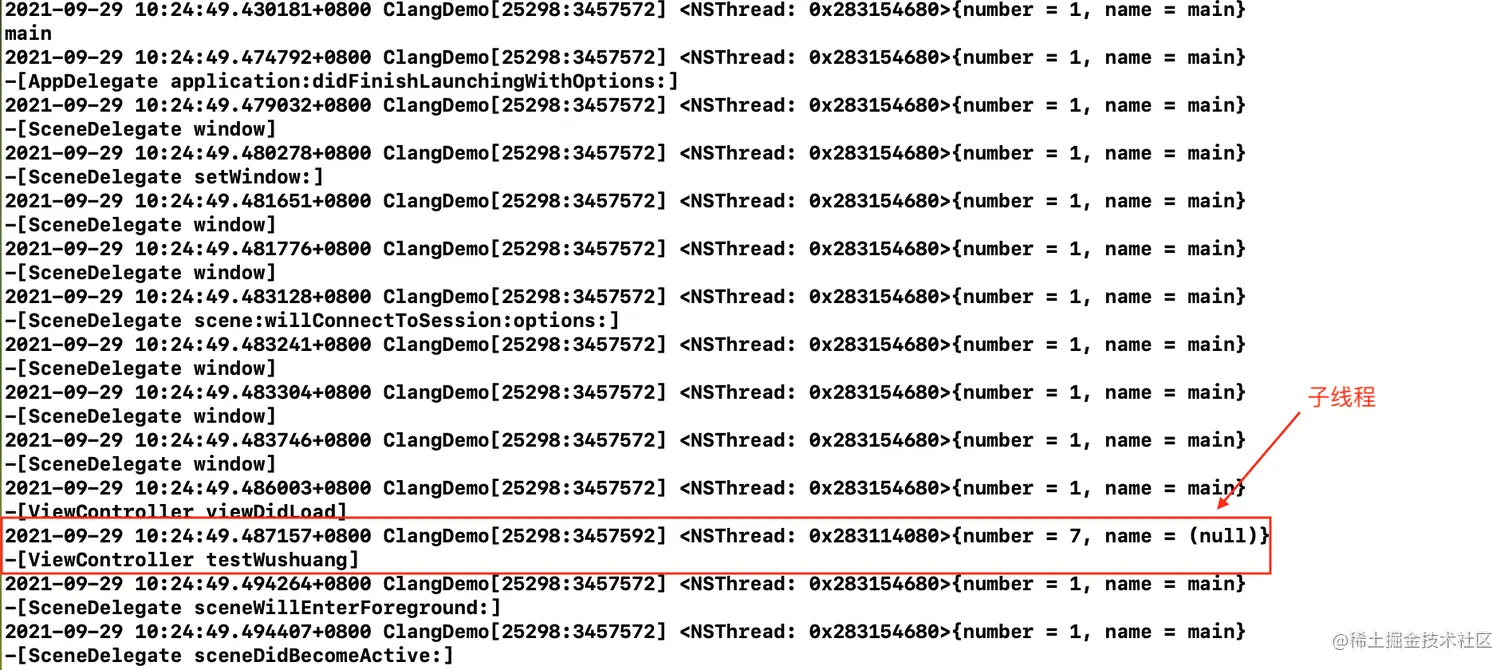

  • 很明显testWushuang方法的调用是在子线程，打印__sanitizer_cov_trace_pc_guard的线程得到如下结果：

    截屏2021-09-29 10.27.53.png

    • 在子线程调用的方法，__sanitizer_cov_trace_pc_guard也在子线程，这时就产生了多线程访问，会出现数据错乱的问题。这个时候就需要使用OSAtomicEnqueue()和 OSAtomicDequeue()来将启动的方法进行安全存取。
    • 先导入头文件#import <libkern/OSAtomic.h>，再将Other C Flag标识符改成：-fsanitize-coverage=func,trace-pc-guard，里面添加了func是仅限方法使用，因为方法里的其他函数也会调用__sanitizer_cov_trace_pc_guard，为了排除其他的调用就需要添加这个flag。其他核心代码如下：
    // 定义一个原子队列
static OSQueueHead list = OS_ATOMIC_QUEUE_INIT;

// 链表结构体
typedef struct {
    void *pc;   //存获取到的PC
    void *next; //指向下一个节点
} Node;

void __sanitizer_cov_trace_pc_guard(uint32_t *guard) {
    void *PC = __builtin_return_address(0);

    Node *node = malloc(sizeof(Node)); // 给node节点分配内存
    *node = (Node){PC, NULL};  // 将PC赋值给node的pc

    OSAtomicEnqueue(&list, node, offsetof(Node, next)); // 在队列中将新的node节点存入上个节点的next位置
}

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event {
    while (YES) {
        Node *node = OSAtomicDequeue(&list, offsetof(Node, next)); // 在队列上个节点的next位置获取node
        if (node == NULL) {
            break;
        }
        Dl_info info;
        dladdr(node->pc, &info); //将pc信息存入info
        printf("sname: %s\n", info.dli_sname);
    }
}
    • 此时就可以安全的取到启动符号了

    截屏2021-09-29 11.32.22.png

生成Order文件并配置

将打印出来的启动方法放到wushuang.order文件，然后取出来进行二进制重排，代码如下：

- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event {
    NSMutableArray<NSString *> *nameArray = [NSMutableArray array];
    while (YES) {
        Node *node = OSAtomicDequeue(&list, offsetof(Node, next));
        if (node == NULL) {
            break;
        }
        Dl_info info;
        dladdr(node->pc, &info);

        printf("sname: %s\n", info.dli_sname);
        NSString *funcName = @(info.dli_sname); // 转成OC字符串

        BOOL isOCFunc = NO;
        if ([funcName hasPrefix:@"-["] || [funcName hasPrefix:@"+["]) {
            isOCFunc = YES;
        }
        // 生成方法名字
        funcName = isOCFunc ? funcName : [@"_" stringByAppendingString:funcName];
        // 去重
        if (![nameArray containsObject:funcName]) {
            [nameArray insertObject:funcName atIndex:0];
        }
    }

    // 去掉自己
    [nameArray removeObject:[NSString stringWithFormat:@"%s", __func__]];

    // 写入文件
    NSString *funcString = [nameArray componentsJoinedByString:@"\n"];
    NSLog(@"\nfuncString: \n%@", funcString);
    NSString *filePath = [NSTemporaryDirectory() stringByAppendingPathComponent:@"wushuang.order"];
    NSData *fileData = [funcString dataUsingEncoding:NSUTF8StringEncoding];
    BOOL isSuccess = [[NSFileManager defaultManager] createFileAtPath:filePath contents:fileData attributes:nil];
    if (isSuccess) {
        NSLog(@"写入成功  🎉");
    } else {
        NSLog(@"写入失败 😭");
    }
}

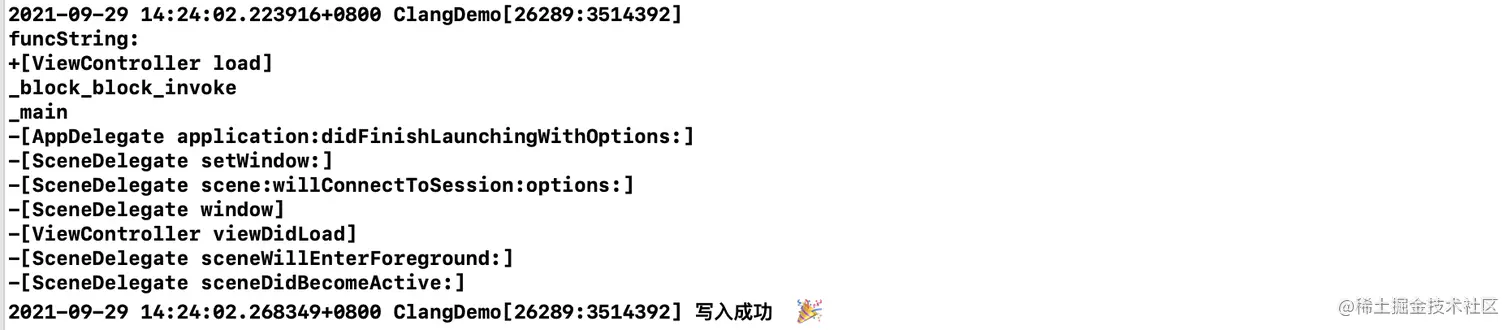

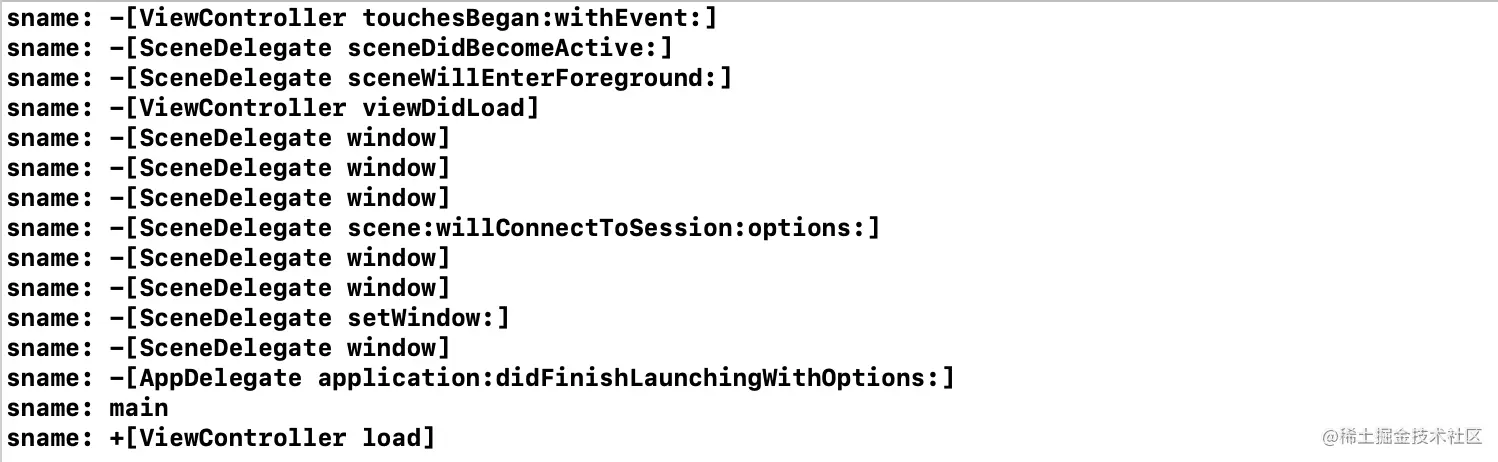

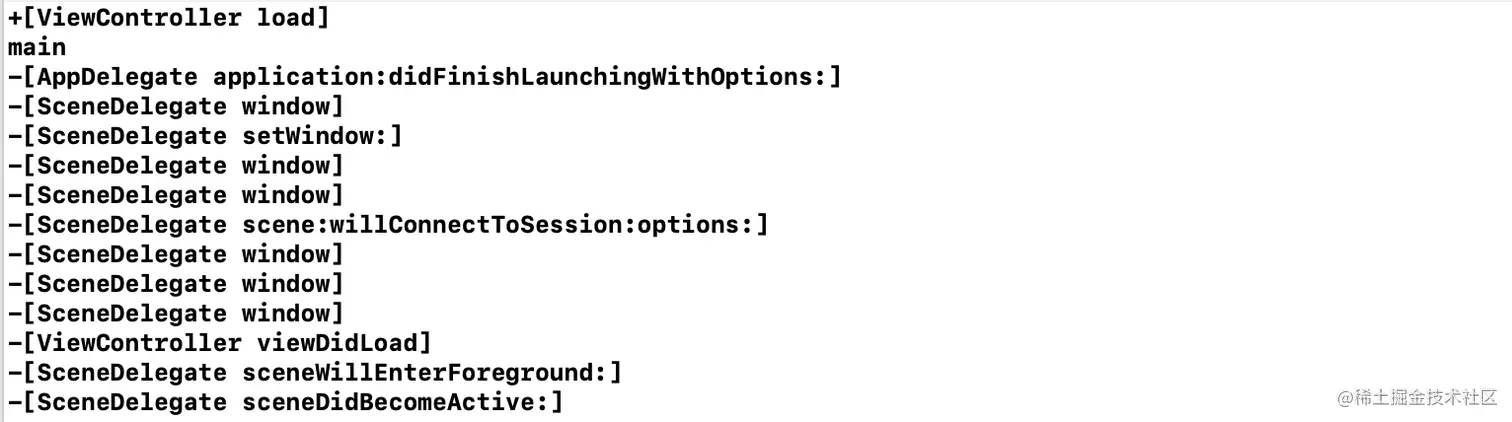

  • 运行后得到的方法顺序为

    截屏2021-09-29 14.24.15.png

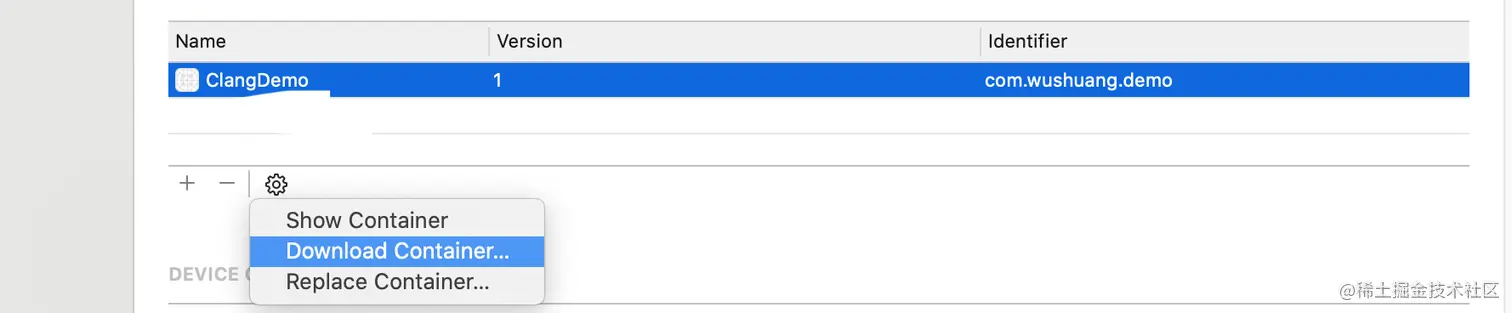

  • 在Window->Devices and Simulators选中自己的手机，然后选择当前的Demo，再Download Container下载到桌面

    截屏2021-09-29 14.07.53.png

    • 在右键显示包内容，在temp里找到wushuang.order文件，将文件放到工程根目录，然后在Build Setting的Order File配置好路径，然后将Write Link Map File设置为YES，最后删除Other C Flag内容，运行后找到txt文件并打开

    截屏2021-09-29 14.34.08.png

    此时得到的顺序和打印的一致！

Swift符号获取

获取Swift的符号需要在Other Swift Flag处配置-sanitize-coverage=func，与-sanitize=undefined，核心代码如下：

class Wushuang: NSObject {
    @objc class func say() {
        print(" wushuang say NB ");
    }
}

// ViewController.h
+ (void)load {
    [Wushuang say];

    block();
}

于是就得到了swift符号

截屏2021-09-29 14.58.23.png
