Android XML 布局基础（八）帧布局 - GridLayout

一、简介

• 多种 Layout 布局是可以嵌套组合使用的。

• GridLayout 属性说明

  名称	含义
  android:columnCount="数字"	列数
  android:rowCount="数字"	行数

• GridLayout 子视图属性说明

  名称	含义
  android:layout_column="数字"	表示显示在第几列，如果同时有多个视图设置为同一列，后面的视图将会被显示到下一行同样的列数位置
  android:layout_row="数字"	表示显示在第几行，如果通过 layout_column 与 layout_row 组合使用，将多个设置到通一个位置，则会叠加覆盖
  android:layout_columnSpan="数字"	占用一行几个列位置
  android:layout_rowSpan="数字"	占用一列的几个行位置
  android:layout_columnWeight="数字"	该控件的列权重，与 android:layout_weight 类似，例如有 GridLayout 上两列，都设置 android:layout_columnWeight = "1"，则两列各占 GridLayout 宽度的一半
  android:layout_rowWeight="数字"	跟 layout_columnWeight 同理

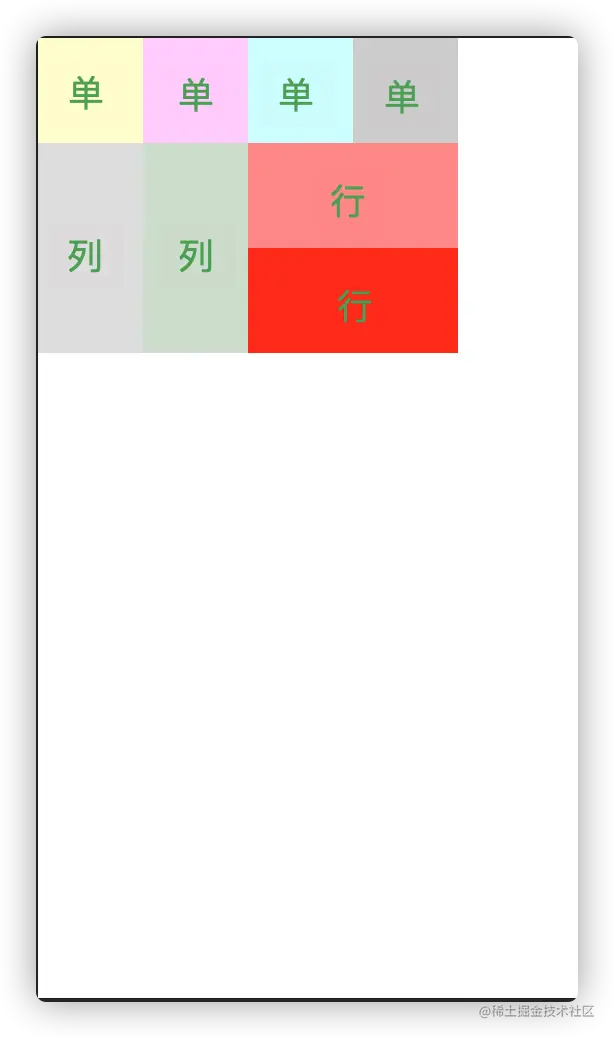

二、案例

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <!-- 网格布局 -->
    <GridLayout
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:columnCount="4"
        android:rowCount="6"
        tools:ignore="MissingConstraints">
        <!-- 单个组件 -->
        <View
            android:layout_width="80dp"
            android:layout_height="80dp"
            android:background="#ffc"/>
        <View
            android:layout_width="80dp"
            android:layout_height="80dp"
            android:background="#fcf"/>
        <View
            android:layout_width="80dp"
            android:layout_height="80dp"
            android:background="#cff"/>
        <View
            android:layout_width="80dp"
            android:layout_height="80dp"
            android:background="#ccc"/>
        <!-- layout_rowSpan -->
        <View
            android:layout_rowSpan="2"
            android:layout_width="80dp"
            android:layout_height="160dp"
            android:background="#ddd"/>
        <View
            android:layout_rowSpan="2"
            android:layout_width="80dp"
            android:layout_height="160dp"
            android:background="#cdc"/>
        <!-- layout_columnSpan -->
        <View
            android:layout_columnSpan="2"
            android:layout_width="160dp"
            android:layout_height="80dp"
            android:background="#f88"/>
        <View
            android:layout_columnSpan="2"
            android:layout_width="160dp"
            android:layout_height="80dp"
            android:background="#f11"/>
    </GridLayout>

</androidx.constraintlayout.widget.ConstraintLayout>
