1.概念

Paint的setPathEffect函数用于几何绘制时的路径样式，PathEffect是个基类，要实现具体功能需要利用具体的实现类。

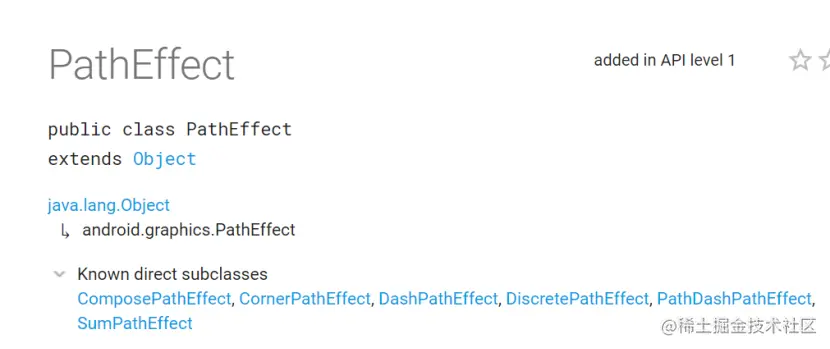

PathEffect的实现类包括ComposePathEffect,CornerPathEffect,DashPathEffect,DiscretePathEffect,PathDashPathEffect,SumPathEffect。

各个实现类的作用：

ComposePathEffect和SumPathEffect用于组合两种路径效果，

CornerPathEffect设置路径连线之间的夹角更加平滑，圆润，

DashPathEffect，PathDashPathEffect虚线效果，动态改变会产生动画效果，

DiscretePathEffect会产生一种离散效果，具体就是会在路径上绘制许多杂点。

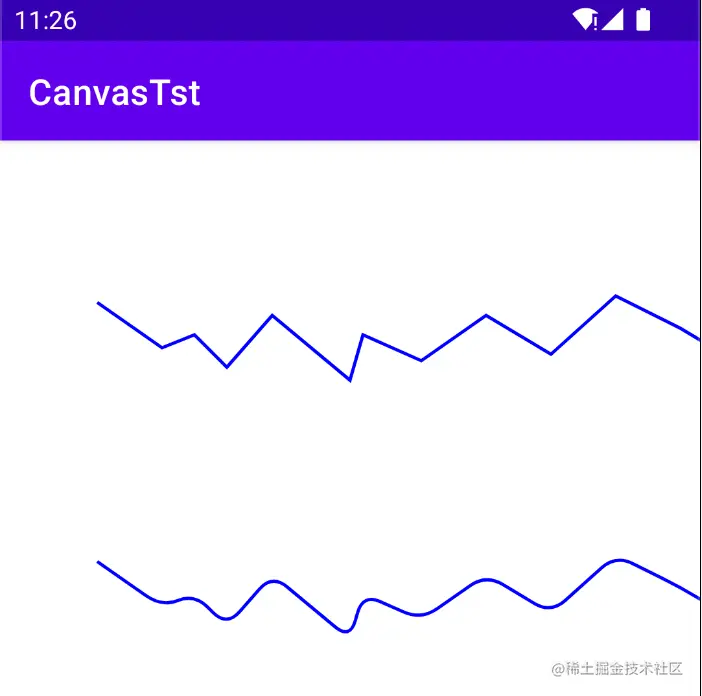

2.CornerPathEffect

将Path的各个连接线段之间的夹角用一种更平滑的方式连接，一般的，通过CornerPathEffect(float radius)指定一个具体的圆弧半径来实例化一个CornerPathEffect。利用指定半径圆的角替换多个线段之间的连接点，参数radius就是线段之间的圆角的圆滑程度（连接两条直线所使用的圆的半径）

Path mPath1 = new Path();
mPath1.moveTo(150,250);
mPath1.lineTo(250,320);
mPath1.lineTo(300,300);
mPath1.lineTo(350,350);
mPath1.lineTo(420,270);
mPath1.lineTo(540,370);
mPath1.lineTo(560,300);
mPath1.lineTo(650,340);
mPath1.lineTo(750,270);
mPath1.lineTo(850,330);
mPath1.lineTo(950,240);
mPath1.lineTo(1050,290);
mPath1.lineTo(1150,350);
mPath1.lineTo(1250,230);
canvas.drawPath(mPath1, mPaint);

Path mPath2 = new Path();
mPath2.moveTo(150,650);
mPath2.lineTo(250,720);
mPath2.lineTo(300,700);
mPath2.lineTo(350,750);
mPath2.lineTo(420,670);
mPath2.lineTo(540,770);
mPath2.lineTo(560,700);
mPath2.lineTo(650,740);
mPath2.lineTo(750,670);
mPath2.lineTo(850,730);
mPath2.lineTo(950,640);
mPath2.lineTo(1050,690);
mPath2.lineTo(1150,750);
mPath2.lineTo(1250,630);

mPaint.setPathEffect(new CornerPathEffect(30));
canvas.drawPath(mPath2, mPaint);

3. DashPathEffect，PathDashPathEffect

DashPathEffect将Path的线段虚线化，

构造函数为DashPathEffect(float[] intervals, float phase)，

intervals:是间隔数组，作为实线，虚线的开关，设置虚线实线的长度，该数组的length必须大于等于2，如果设置两个参数就按两个参数循环，第一个参数为“实线长度”，第二个参数为“虚线长度”后面依次循环，还可以设置多个参数（如果是奇数个参数，最后一个参数无效，具体没仔细验证，如果用到大家仔细求证下）。这个PathEffect只对设置Stroke 或者FILL_AND_STROKE 样式的Paint有效，Style为FILL时则失效。

phase为绘制时的偏移量，改变这个值可以实现类似虚实交换的动画效果，phase改变的越大，则动画效果越明显。

Path mPath1 = new Path();
mPath1.moveTo(150,250);
mPath1.lineTo(250,320);
mPath1.lineTo(300,300);
mPath1.lineTo(350,350);
mPath1.lineTo(420,270);
mPath1.lineTo(540,370);
mPath1.lineTo(560,300);
mPath1.lineTo(650,340);
mPath1.lineTo(750,270);
mPath1.lineTo(850,330);
mPath1.lineTo(950,240);
mPath1.lineTo(1050,290);
mPath1.lineTo(1150,350);
mPath1.lineTo(1250,230);
canvas.drawPath(mPath1, mPaint);

Path mPath2 = new Path();
mPath2.moveTo(150,650);
mPath2.lineTo(250,720);
mPath2.lineTo(300,700);
mPath2.lineTo(350,750);
mPath2.lineTo(420,670);
mPath2.lineTo(540,770);
mPath2.lineTo(560,700);
mPath2.lineTo(650,740);
mPath2.lineTo(750,670);
mPath2.lineTo(850,730);
mPath2.lineTo(950,640);
mPath2.lineTo(1050,690);
mPath2.lineTo(1150,750);
mPath2.lineTo(1250,630);

float[] intervals = {50, 20};
mPaint.setPathEffect(new DashPathEffect(intervals,5));
canvas.drawPath(mPath2, mPaint);

PathDashPathEffect

PathDashPathEffect功能类似DashPathEffect，但是它是利用特定的Path形状绘制路径，只有Paint的style是 STROKE or STROKE_AND_FILL时起作用，strokeWidth不影响结果。

构造函数

PathDashPathEffect(Path shape, float advance, float phase,Style style)

参数说明：

shape：路径上的形状，Path内部添加路径形状，类似矩形，三角形等，

advance :两个形状间的距离，如果具体够大可以放好多形状，如果距离过小，只能放置一个形状

phase：偏移距离，和DashPathEffect一样，可以实现动画效果。

4. DiscretePathEffect

这个类的作用术语称为离散路径，使得在原来路径的基础上发生打散效果。

构造函数：

DiscretePathEffect(float segmentLength,float deviation)

segmentLength指定切割的段长，

deviation指定可偏移的距离（离原来的点），越大可偏移的距离越大。

将路径分隔成定长的线段，然后将每条线段随机偏移一段位置，就会产生打散的效果。

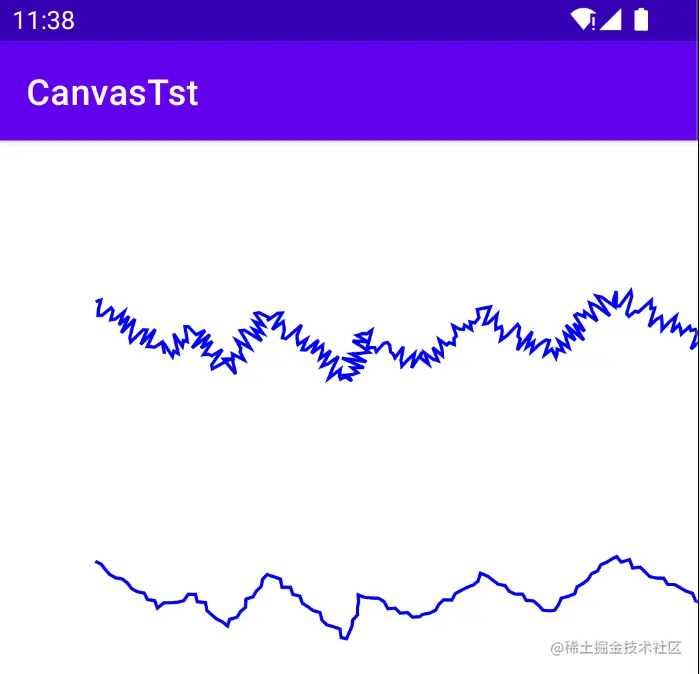

mPaint.setPathEffect(new DiscretePathEffect(5,20));
mPaint.setPathEffect(new DiscretePathEffect(10,5));

5.ComposePathEffect与SumPathEffect

ComposePathEffect需要两个PathEffect参数来构造一个实例，
/**
 * Construct a PathEffect whose effect is to apply first the inner effect
 * and the the outer pathEffect (e.g. outer(inner(path))).
 */
ComposePathEffect(PathEffect outerpe, PathEffect innerpe)

作用是先将outerpe的效果作用到路径上，然后再在变换后的路径上添加innerpe效果

SumPathEffect

/**
 * Construct a PathEffect whose effect is to apply two effects, in sequence.
 * (e.g. first(path) + second(path))
 */
public SumPathEffect(PathEffect first, PathEffect second) ;

需要两个PathEffect作为参数，但与ComposePathEffect不同的是，作用是会分别对两个参数的效果各自独立进行表现，然后将两个效果简单的重叠在一起显示出来。

CornerPathEffect cornerPathEffect = new CornerPathEffect(30);
float[] intervals = {50, 20};
DashPathEffect dashPathEffect = new DashPathEffect(intervals, 5);
mPaint.setPathEffect(new ComposePathEffect(cornerPathEffect, dashPathEffect));

mPaint.setPathEffect(new SumPathEffect(cornerPathEffect, dashPathEffect));

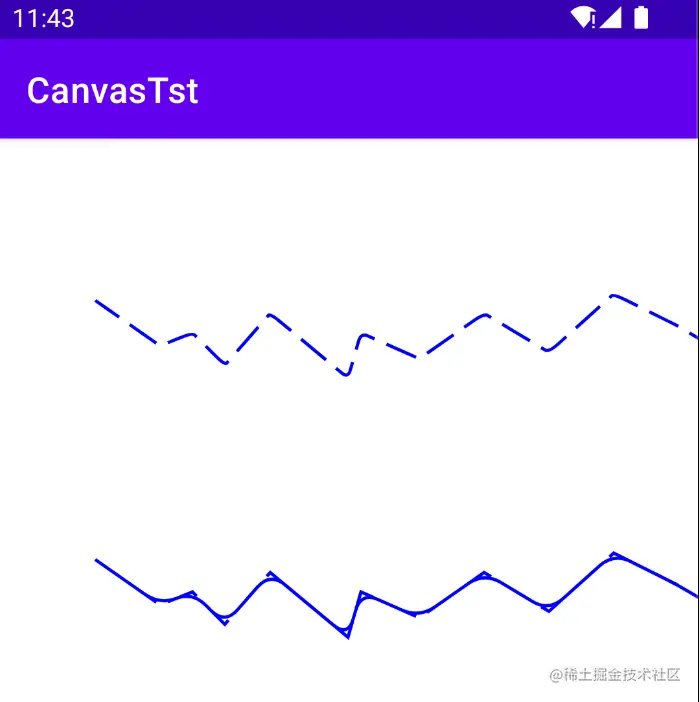

1.先圆角，后虚化

2.圆角，虚化，合并
