【程序员小知识】使用 PlantUML 画 UML(上)类图

小知识,大挑战!本文正在参与“程序员必备小知识”创作活动。

大家平日在写技术文档时,往往都有画 UML 图的需要,很多人使用 PrecessOn 或者 darw.io 等来绘制 UML ,勉强可用但是不够专业。这里为大家推荐一个专门画UML的工具: PlantUML

1. PlantUML

PlantUML 诞生于 2009 年,知道的人多但是使用的人少。因为它使用特殊的 DSL 进行画图,相较与其他工具,PlantUML 的图不是“画”出来的而是“写”出来的。

虽然有一定学习成本,但是却可以画出更专业的UML图,而且文本格式也便于保存。本文总结 PlantUML 的基本用法,帮助大家快速入门。

安装环境

PlantUML 是一个 java 程序,所以有 JDK 就能跑。可以从官网直接下载 jar 文件执行,当然它也提供了 IDEA 和 VSCode 的插件。

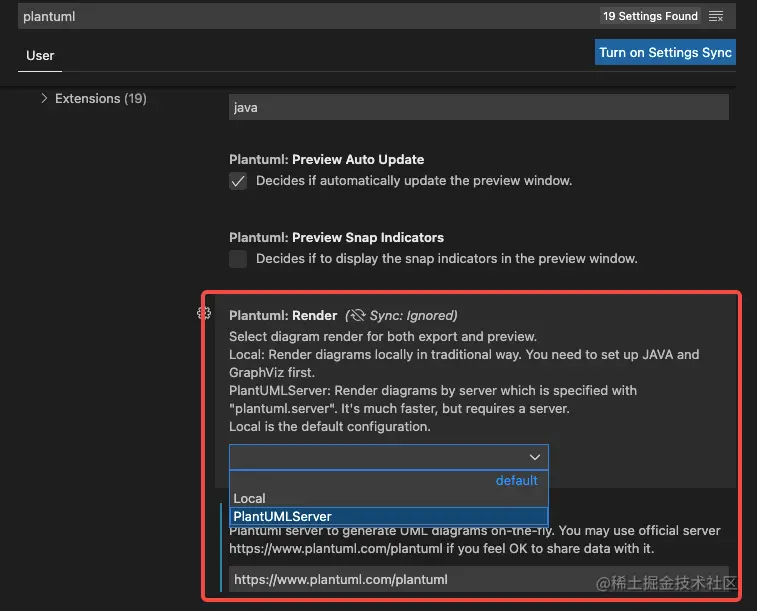

需要注意的是,PlantUML 的本地渲染依赖 Graphviz ,需要提前安装并配置环境变量。如果你使用 VSCode 插件,也可以借助云端渲染,只需要作如下配置:

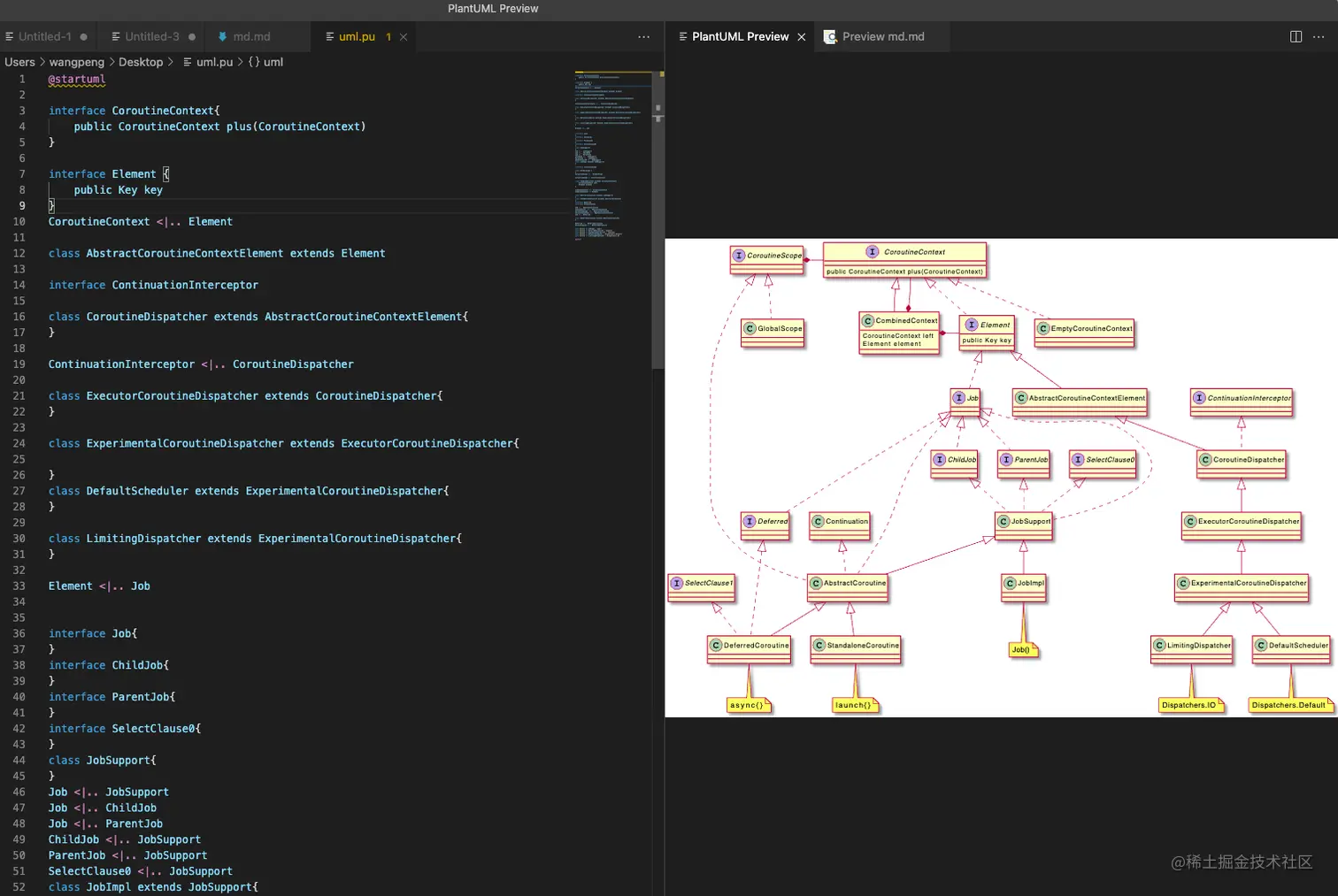

之后就可以在 VSCode 中一边“写” UML 一边预览了。

接下来我们学习如何写出漂亮的 UML ,像学习其他语言一样 从 Hello World 开始。

2. Hello World

//hello.pu
@startuml
Hello <|-- World
@enduml
复制代码

PlantUML 文件通常以 .pu 为后缀,

命令行指定 pu

java -jar plantuml.jar hello.pu
复制代码

在当前目录下会将 @startuml@enduml 之间的部分生成生成同名的 png

除了.pu以外,各种源码文件中的 @startuml@enduml 也能识别并生成 png, 例如 .c.c++, .htm, .java 等等,因此我们可以将源码配套的 UML 写入到注释中:

/**
 * @startuml
 * class JavaSource {
 *   - String message
 * }
 * @enduml
 */
public class JavaSource {}
复制代码

需要注意,一组@startuml/@enduml 对应一张 png,如果一个文件中有多组,则生成的 png 文件名会添加自增数字后缀。 此外也可以紧跟在 @startuml 之后指定文件名

@startuml foo
class Foo
@enduml

@startuml bar
class Bar
@enduml

@startuml baz
class Baz
@enduml
复制代码

3. 基本语法

注释

单引号后面跟随的内容是注释

@startuml no-scale
' 这是注释
Hello <|-- World
@enduml
复制代码

Title

title后跟标题

@startuml
title Hello Title
Hello <|-- World
@enduml
复制代码

多行 title

titleend title 之间的输入可以换行

@startuml
title
Hello
Title
end title
Hello <|-- World
@enduml
复制代码

标题样式

PlantUML 支持使用 Creole 这种标记语言,来丰富文字样式,Creole 的用法类似 markdown。

参考 :en.wikipedia.org/wiki/Creole…

@startuml
title
* __Hello__
* **World**
end title
Hello <|-- World
@enduml
复制代码

图注

caption之后跟的内容显示为图注

@startuml
caption 图1
Hello <|-- World
@enduml
复制代码

header/footer

@startuml
header Hello
Hello <|-- World
footer World
@enduml
复制代码

header footer可以在头部和尾部追加注释。 默认 header 右对齐, footer 居中对齐。

对齐方式

@startuml
left header Hello
Hello <|-- World
right footer World
@enduml
复制代码

header footer 前加 left center right 可以设置对齐方式

多行 header/footer

title 一样, header ... end header , footer ... end footer

@startuml
header
Hello
Header
end header

Hello <|-- World

footer
World
Footer
end footer
@enduml
复制代码

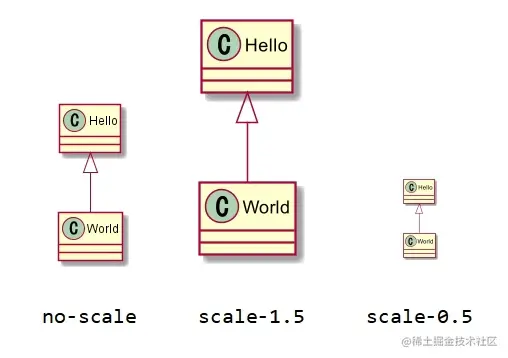

放大率

@startuml no-scale
Hello <|-- World
@enduml

@startuml scale-1.5
scale 1.5
Hello <|-- World
@enduml

@startuml scale-0.5
scale 0.5
Hello <|-- World
@enduml
复制代码

scale 可以为UML设置防大率

4. 类图

Class

@startuml
class Hello
class World
@enduml
复制代码

class 指定类

Interface

@startuml
interface Hello
interface World
@enduml
复制代码

interface 指定接口

抽象类

@startuml
abstract class Hello
@enduml
复制代码

abstract class 指定抽象类

枚举

@startuml
enum HelloWorld {
    ONE
    TWO
    THREE
}
@enduml
复制代码

enum 指定枚举, { ... } 定义枚举值

类型关系

UML中类型之间有六大关系:

  • 泛化(Generalization)
  • 实现(Realization)
  • 关联(Association)
  • 聚合(Aggregation)
  • 组合(Composition)
  • 依赖(Dependency)

接下来逐一说明:

泛化

泛化关系就是类的继承,java 中对应 extends 关键字。

@startuml
Child --|> Parent
Parent2 <|-- Child2
@enduml
复制代码

<|-- --|> 指定继承关系

实现

实现关系,对应 implements 关键字

@startuml
Plane ..|> Flyable
Flyable <|.. Plane
@enduml
复制代码

..|>, <|.. , 圆点表示虚线

依赖

依赖表示使用关系,java中, 被依赖的对象/类, 以方法参数, 局部变量和静态方法调用的形式出现。比如, 厨师在烹饪的时候看了一眼菜谱, 厨师"使用"了菜谱, 照着它炒完菜后,这种使用关系就结束了(临时性).

@startuml
Chef ..> Recipe
@enduml
复制代码

关联

关联关系,表示"拥有"。 相比依赖关系的临时性和单向性,关联关系具有长期性、平等性(可双向),所以关联表示的关系比依赖更强。比如现实生活中的夫妻, 师生等关系。长期存在并且是相互的关系。 此外关联可以表示一对一,一对多,多对一,多对多等各种关系。

@startuml
Address <-- Husband
Husband <--> Wife
Husband2 -- Wife2
@enduml
复制代码

因为比依赖关系更强, 所以是实线+箭头。 双向关联可以省略箭头。

后面两种关系 "聚合" 和 "组合",都属于关联关系, 用来表示关联关系中整体与部分的关系。java 中 一个 Class 与其成员变量 Class 类型之间就是这种整体与部分的关联关系。

聚合

聚合关系相对于组合弱一些,整体与部分是可分离的。 比如部门与员工,部门有许多员工,员工离职了部门仍然存在,不受影响。反之部门解散了,员工可以去其他部门(整体与部分可分离)

@startuml
Department o-- Employee
@enduml
复制代码

o 表示空心菱形

组合

组合关系中,整体与部分是不可分离的,整体与部分的生命周期保持一致,少了对方自己的存在无意义。例如人体是有四肢组成的,四肢不能脱离人体存在,人体少了四肢也难言完整

@startuml
Body "1" *-- "2" Arm
Body "1" *-- "2" Leg
@enduml
复制代码

* 表示实心菱形

同时也看到了一对多时的数字表示方法,双引号" 包裹,放在线段与Class之间。 多对多也同样。

最后再总结一下六大关系

继承实现依赖关联聚合组合
关系含义功能扩展功能实现使用拥有整体-部分(has-a)整体-部分(contains-a)
关系特性--临时性,单向性长期性,可双向(平等性)整体与部分可分离整体与部分不可分离,生命周期一致
java语法extendsimplements方法参数,局部变量,静态方法调用成员变量成员变量成员变量
关系强弱较强较强非常强
现实事例父子飞机/鸟可以飞厨师使用菜谱夫妻,师生部门-员工人体-四肢
图形指向箭头指向父类箭头指向接口箭头指向被使用者指向被拥有者,可双向箭头指向部分, 菱形指向整体箭头指向部分,菱形指向整体

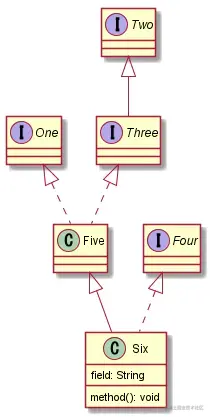

综合运用

@startuml
interface One
interface Two
interface Three extends Two
interface Four
class Five implements One, Three
class Six extends Five implements Four {
    field: String
    method(): void
}
@enduml

复制代码

成员变量、成员方法

@startuml
class Hello {
    one: String
    three(param1: String, param2: int): boolean
    String two
    int four(List<String> param)
}
@enduml
复制代码

class定义后跟大括号,声明成员,然后按照 变量名:类型 的顺序声明,类型后置。方法和成员的顺序上可以混在一起,最终成图是,会自动分为两组

成员可见性

UML 使用以下符号表示可见性

CharacterVisibility
-private
#protected
~package private
+public

但是 PlantUML 将这种文字符合进一步图形化:

@startuml
class Hello {
    - privateField: int
    # protectedField: int
    ~ packagePrivateField: int
    + publicField: int

    - privateMethod(): void
    # protectedMethod(): void
    ~ packagePrivateMethod(): void
    + publicMethod(): void
}
@enduml
复制代码

当然,也可以关闭这种图形化符合,继续使用文字符号

@startuml
skinparam classAttributeIconSize 0
class Hello {
    - privateField: int
    # protectedField: int
    ~ packagePrivateField: int
    + publicField: int

    - privateMethod(): void
    # protectedMethod(): void
    ~ packagePrivateMethod(): void
    + publicMethod(): void
}
@enduml
复制代码

通过 skinparam classAttributeIconSize 0 关闭图形化符号

抽象方法

@startuml
class Hello {
    {abstract} one: int
    {abstract} two(): int
}
@enduml
复制代码

成员前面加 {abstract} 标记位抽象成员

静态方法

@startuml
class Hello {
    {static} ONE: int
    {static} two(): int
}
@enduml
复制代码

添加 {static} 表示静态方法

泛型

@startuml
class Hello<H>
class World<W>
@enduml
复制代码

类名后跟<泛型>

包图

@startuml
package one.two {
    class Hello
}

package three.four {
    World -- Hello
}
@enduml
复制代码

package <name> {...} 中可以写类 UML 图

包图中的声明顺序

@startuml
package three.four {
    World -- Hello
}

package one.two {
    class Hello
}
@enduml
复制代码

包图的顺序很重要,如上图 one.two 中的类被 three.four 依赖,所以应该写到先面, 以为 Hello 会声明在第一个出现的包中。

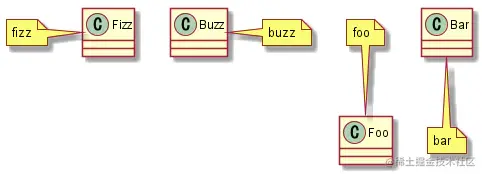

备注(note)

@startuml
class Fizz
note left: fizz

class Buzz
note right: buzz

class Foo
note top: foo

class Bar
note bottom: bar
@enduml
复制代码

使用 note <top|bottom|left|right>: <备注> 为 UML 图添加备注, 备注内容可以是 Creole 语法

指定目标类

@startuml
Fizz -- Buzz
note left of Fizz: fizz
note right of Buzz: buzz
@enduml
复制代码

note <位置> of <目标>: <备注>用来为指定目标 Class 生成备注

为类关系进行备注

@startuml
Fizz -- Buzz
note on link: fizz-buzz
note left: buzz
@enduml
复制代码

note on link: <备注> 可以在类图的关系中添加备注

给备注加名字

@startuml
note "Hello World" as n1
Hello -- n1
World .. n1

note "Fizz Buzz" as n2
@enduml
复制代码

note "<备注>" as <名字>用来给备注设置名字,有了名字后,可以通过名字将一个备注关联到多个Class

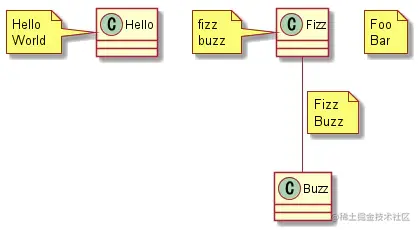

多行备注

@startuml
class Hello
note left
Hello
World
end note

Fizz -- Buzz
note on link
Fizz
Buzz
end note
note left of Fizz
fizz
buzz
end note

note as n1
Foo
Bar
end note
@enduml
复制代码

end note 用来结束多行的备注
