1. Runloop

Runloop 介绍

RunLoop称为事件处理循环,是线程相关的基础框架的一部分,用于安排工作和协调接收传入事件。应用在运行过程中会产生大量的系统和用户事件,包括定时器事件,用户交互事件(鼠标键盘触控板操作),模态窗口事件,各种系统Source事件,应用自定义的Source事件等等,每种事件都会存储到不同的FIFO先进先出的队列,等待事件循环依次处理。RunLoop的目的是在有工作要做的时候让线程保持忙碌，在没有工作的时候让线程休眠。

block应用:CFRUNLOOP_IS_CALLING_OUT_TO_A_BLOCK
调用timer:CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION
响应source0: CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE0_PERFORM_FUNCTION
响应source1: CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION
GCD主队列:CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE
observer源: CFRUNLOOP_IS_CALLING_OUT_TO_AN_OBSERVER_CALLBACK_FUNCTION

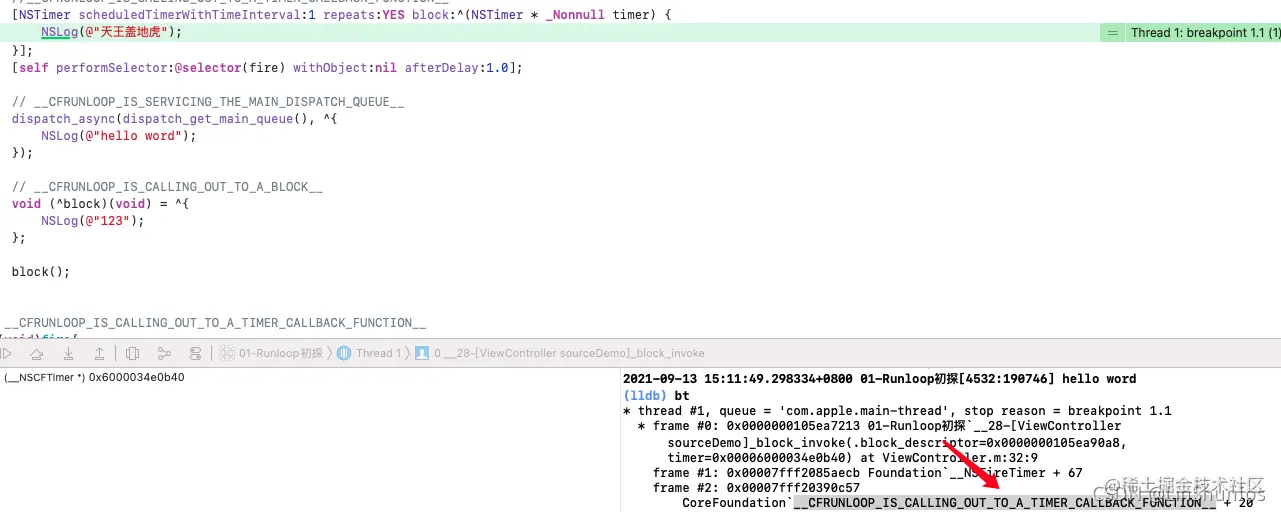

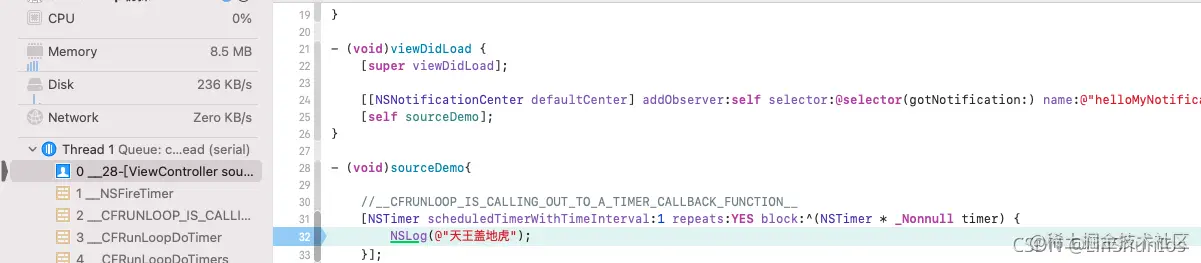

运行后在timer里面打断点，发现调用了__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__

在这里插入图片描述

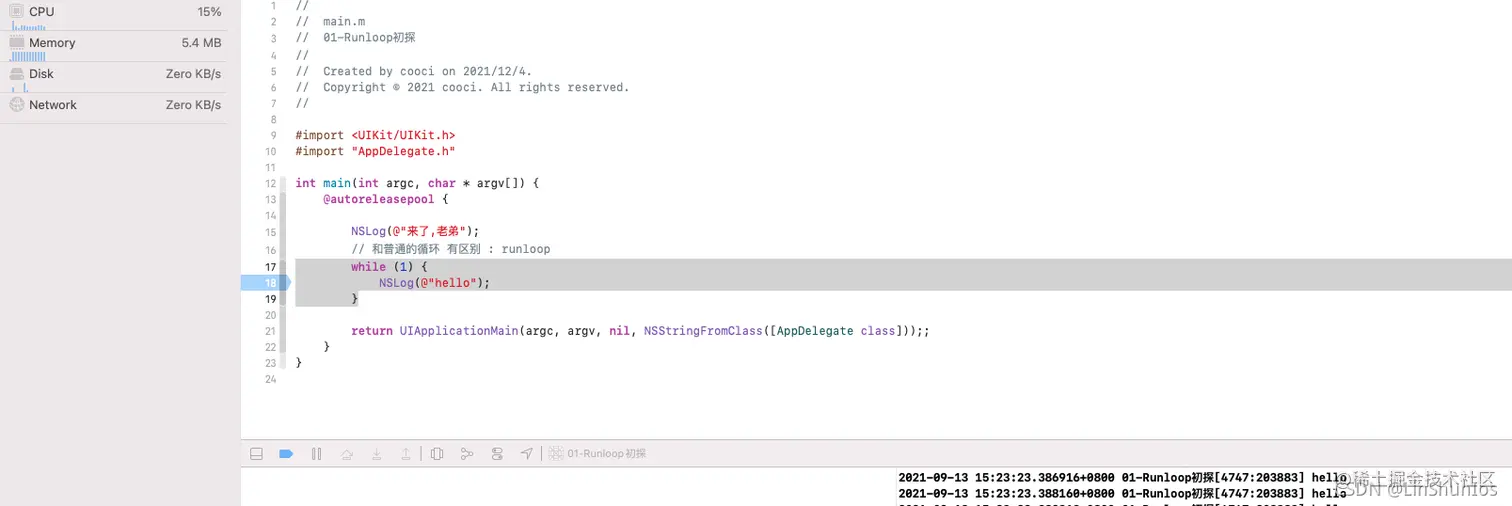

普通do while 循环可以看到这里占用了15%左右的cpu。

在这里插入图片描述

而runloop则基本为0。

在这里插入图片描述

Runloop 底层分析

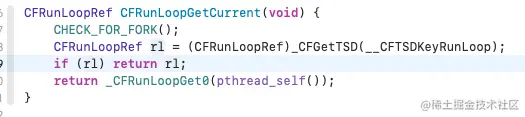

在底层搜索CFRunLoop，看到这里会调用CFRunLoopGetCurrent

在这里插入图片描述

这里会尝试去或者runloop，如果没有，则会从当前线程获取。

在这里插入图片描述

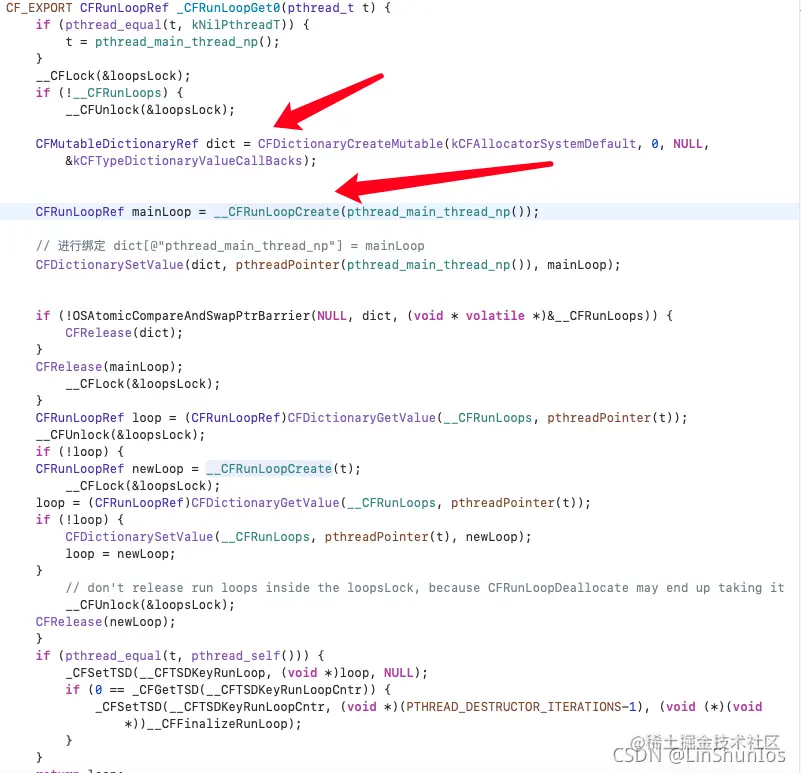

这里如果t==0，那么代表着是主线程，那么就会调用pthread_main_thread_np获取主线程。后面还会创建一个可变字典，然后调用__CFRunLoopCreate创建runloop，再把主线程和创建的runloop放到创建的字典里面。

在这里插入图片描述

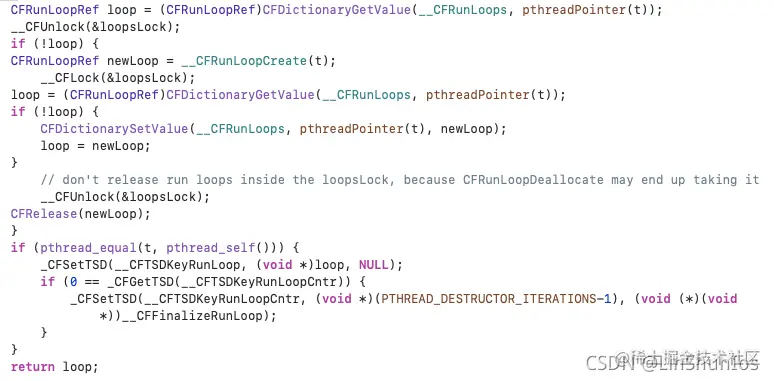

如果不是主线程，则进行一样的操作，只是线程变成了当前线程。

在这里插入图片描述

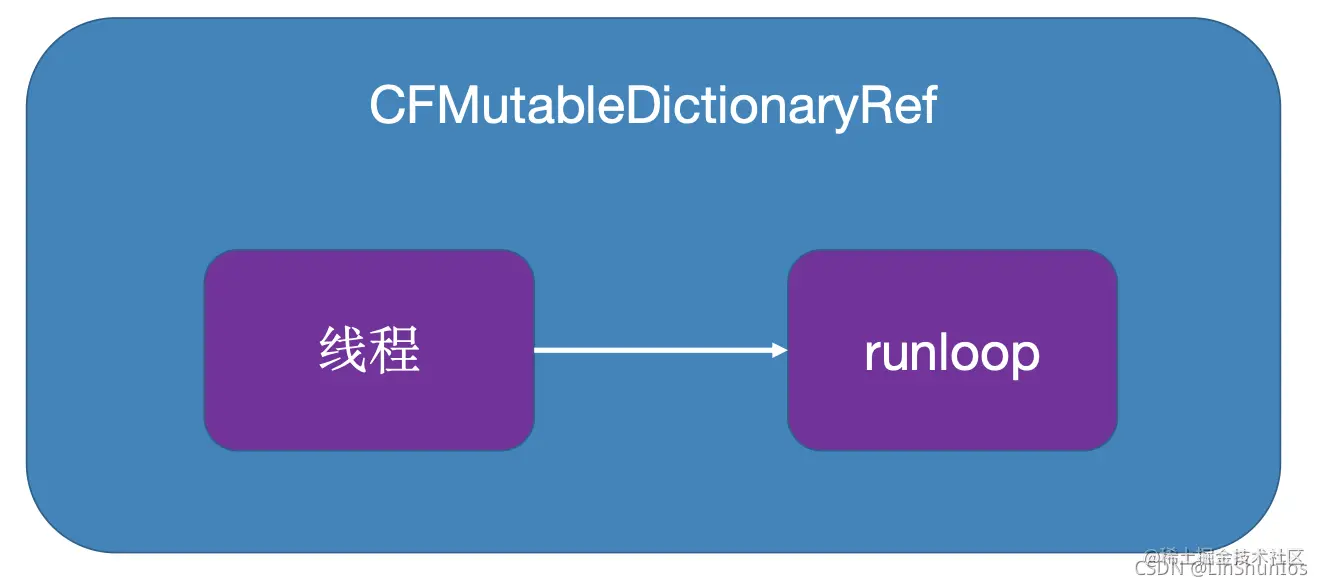

也就是说线程和runloop会有绑定关系：

在这里插入图片描述

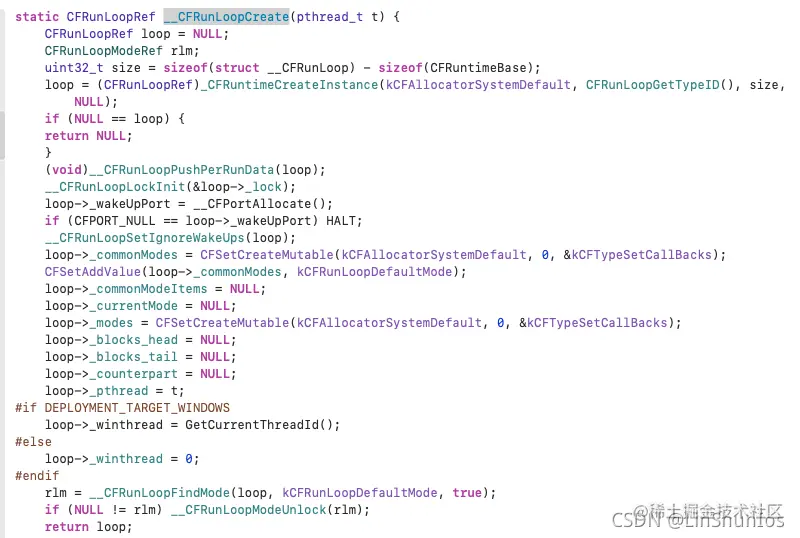

接下来看__CFRunLoopCreate，这里可以在下面副赋值看到CFRunLoopRef的成员变量。

在这里插入图片描述

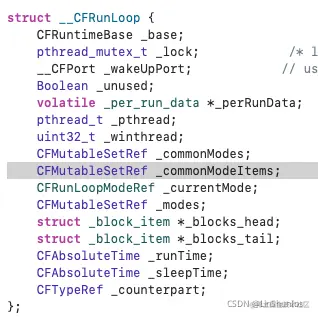

点击属性，看到了整个结构体。这里可以知道，CFRunLoop是一个结构体，里面有很多属性，看到这里_commonModes和_commonModeItems都是集合类型。

在这里插入图片描述

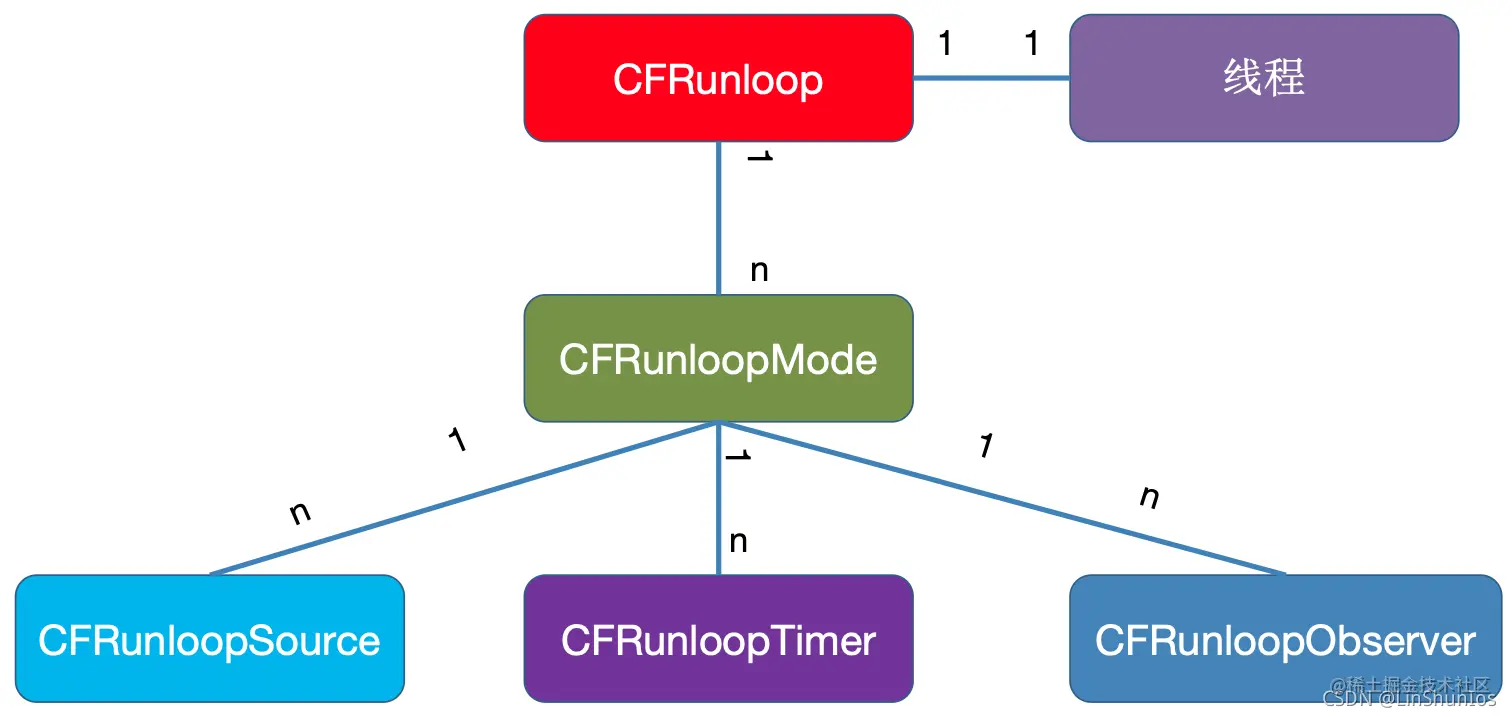

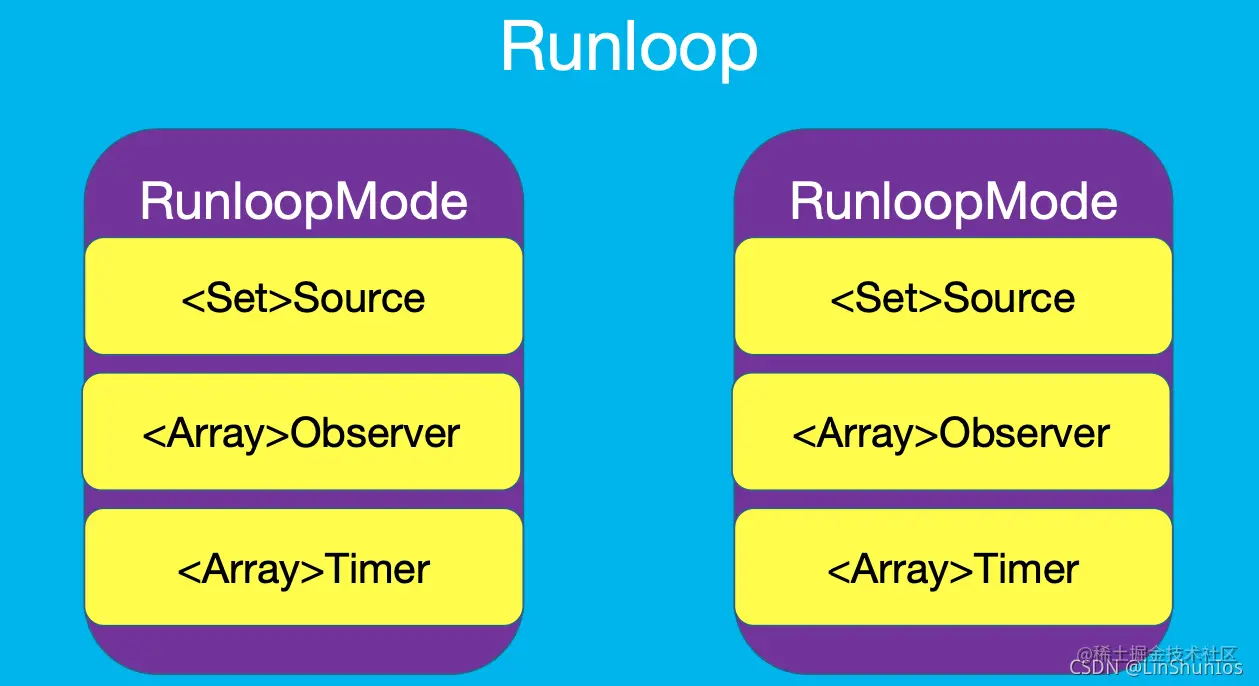

而平时往RunLoop添加事务的话，就会指定一个mode，而这个mode在添加别的事务的时候也能使用，那么也就是说，mode和事务是一对多的关系。

在这里插入图片描述

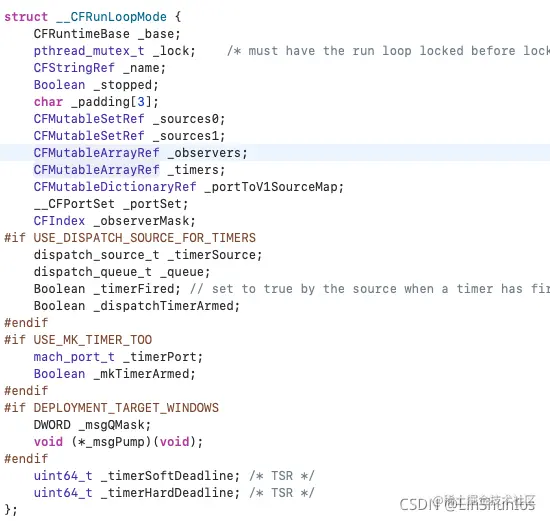

RunLoopMode结构体：

在这里插入图片描述

事务分三种类型，分别是：

Source
Observer
Timer

在这里插入图片描述

那么事务是如何依赖mode运行的呢？在源码中搜索addTimer，发现在__CFRunLoopAddItemsToCommonMode里面有调用CFRunLoopAddTimer，同时发现了这里也证明了事务分三种类型。

在这里插入图片描述

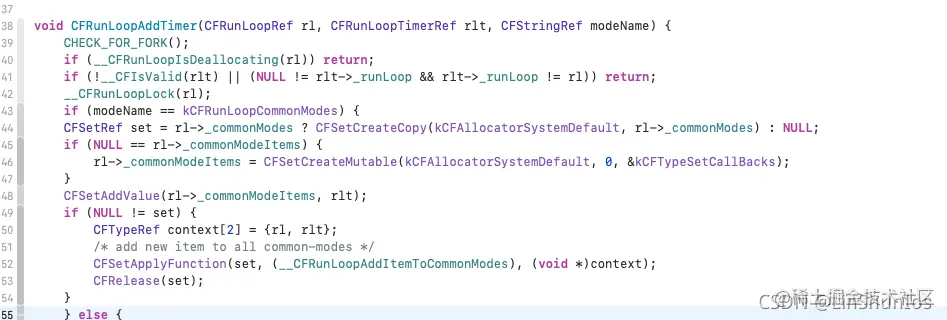

接下来查看CFRunLoopAddTimer，看这里是commonModes 下的情况。这里会获取Runloop里面的_commonModes集合，然后判断Runloop里面的事务(_commonModeItems)是否为空，为空的话就重新创建一个set复制给Runloop的_commonModeItems，不为空则直接加到_commonModeItems集合里面。

在这里插入图片描述

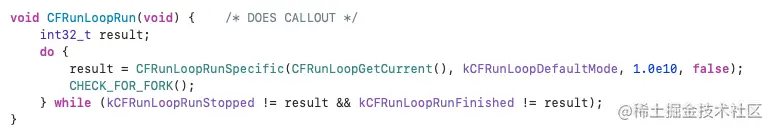

这里只是添加timer，那么在那里运行timer呢？看到CFRunLoopRun里面调用了CFRunLoopRunSpecific。

在这里插入图片描述

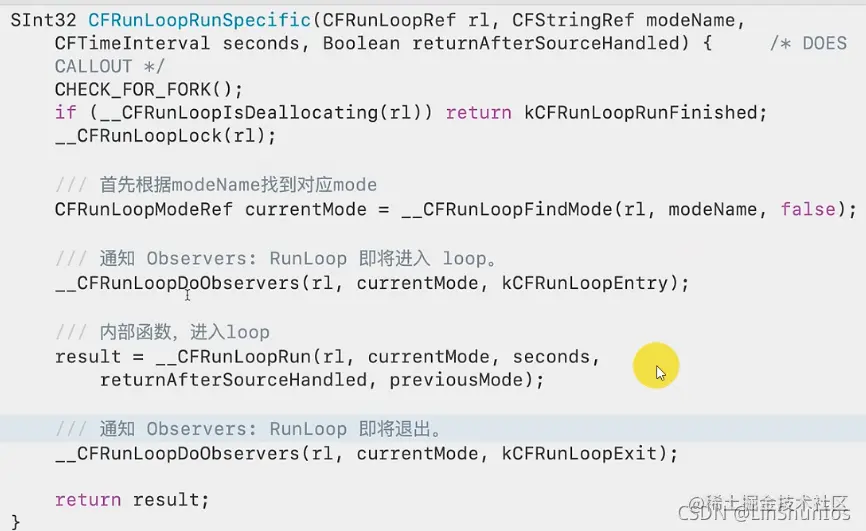

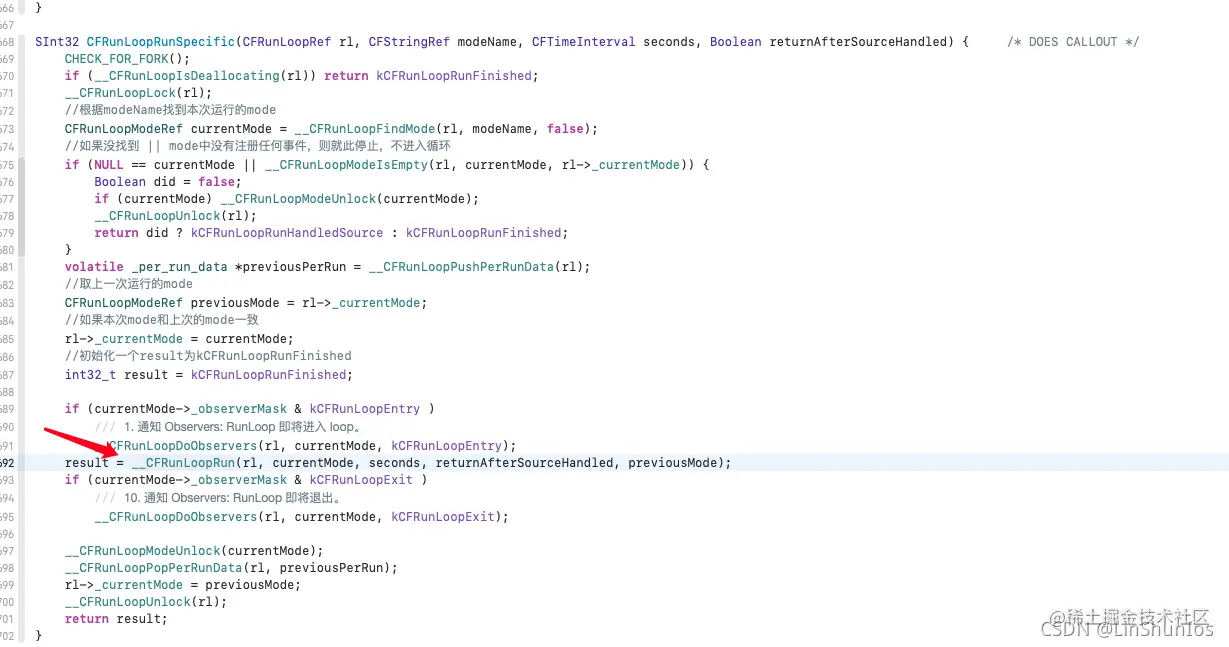

CFRunLoopRunSpecific里面调用了__CFRunLoopRun，并且在前后进行了状态改变的通知。

在这里插入图片描述

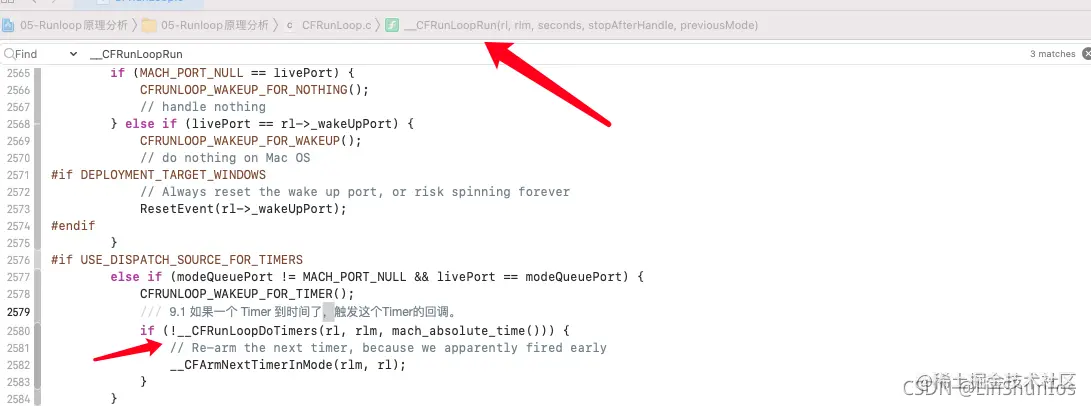

__CFRunLoopRun里面调用了__CFRunLoopDoTimers。

在这里插入图片描述

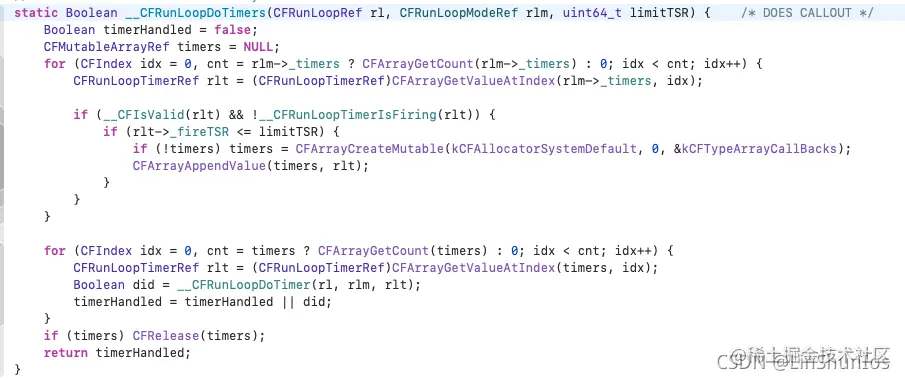

__CFRunLoopDoTimers里面会遍历Runloop里面的timers，然后将符合条件的timer加入到timers里面，遍历完之后，遍历timers，然后执行timers里面的timer，也就是调用__CFRunLoopDoTimer。

在这里插入图片描述

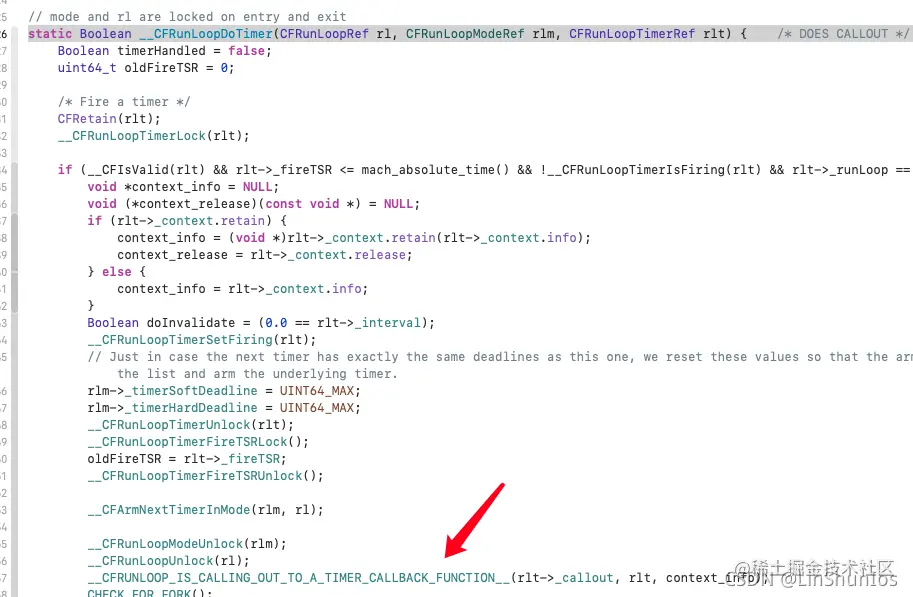

之后__CFRunLoopDoTimer里面就会调用__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__触发回调。

在这里插入图片描述

所以这里的流程是：

CFRunLoopAddTimer
CFRunLoopRun
CFRunLoopRunSpecific
__CFRunLoopRun
__CFRunLoopDoTimers
__CFRunLoopDoTimer
__CFRUNLOOP_IS_CALLING_OUT_TO_A_TIMER_CALLBACK_FUNCTION__

2.3 Runloop的原理

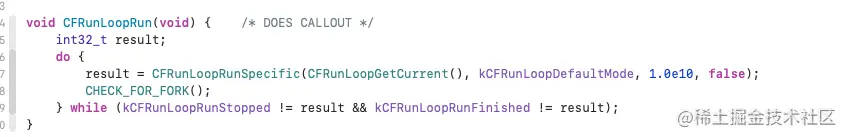

继续看到CFRunLoopRun,这里参数传了一个1.0e10也就是1* 10^10作为超时时间。

在这里插入图片描述

之前看到调用__CFRunLoopRun的时候就看到有两个状态的通知。

在这里插入图片描述

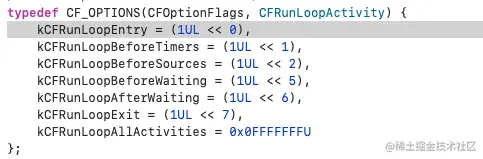

点进去看除了kCFRunLoopEntry 和 kCFRunLoopExit 还有其他的状态。其中kCFRunLoopBeforeWaiting和kCFRunLoopAfterWaiting使用的最经常，代表着休眠之前和休眠之后。

在这里插入图片描述

接着看__CFRunLoopRun。这里面用seconds进行了timeout_context的标记,然后创建了一个GCD Source的Timer，然后设置超时回调。

在这里插入图片描述

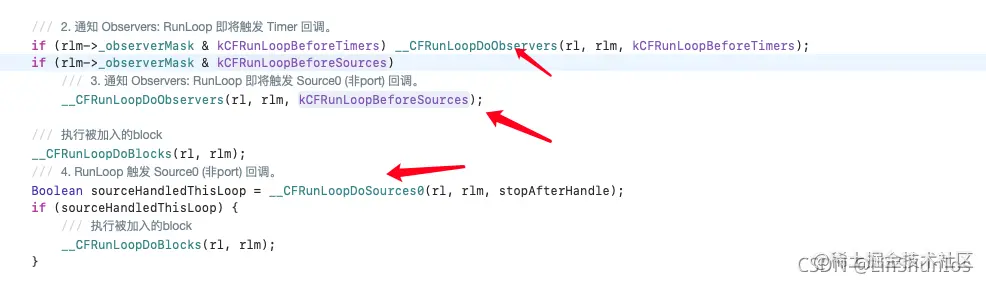

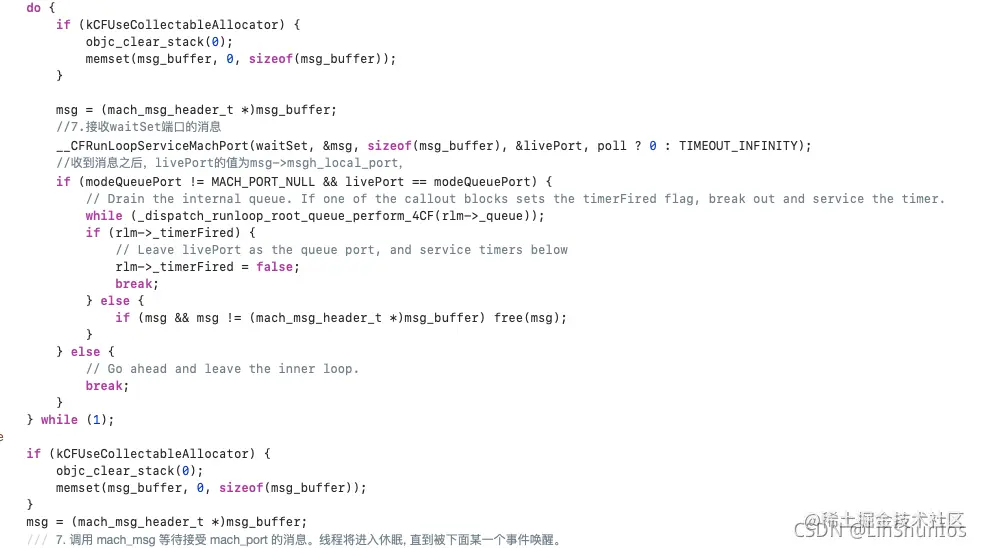

往下走看到了一个doWhile循环，Runloop大部分的事务都是在这个doWhile循环里面处理的。

在这里插入图片描述

缩略代码：在这里插入图片描述

//核心函数
/* rl, rlm are locked on entrance and exit */
static int32_t __CFRunLoopRun(CFRunLoopRef rl, CFRunLoopModeRef rlm, CFTimeInterval seconds, Boolean stopAfterHandle, CFRunLoopModeRef previousMode){

    //通过GCD开启一个定时器，然后开始跑圈
    dispatch_source_t timeout_timer = NULL;
    ...
    dispatch_resume(timeout_timer);

    int32_t retVal = 0;

    //处理事务,即处理items
    do {

        // 通知 Observers: 即将处理timer事件
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeTimers);

        // 通知 Observers: 即将处理Source事件
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeSources)

        // 处理Blocks
        __CFRunLoopDoBlocks(rl, rlm);

        // 处理sources0
        Boolean sourceHandledThisLoop = __CFRunLoopDoSources0(rl, rlm, stopAfterHandle);

        // 处理sources0返回为YES
        if (sourceHandledThisLoop) {
            // 处理Blocks
            __CFRunLoopDoBlocks(rl, rlm);
        }

        // 判断有无端口消息(Source1)
        if (__CFRunLoopWaitForMultipleObjects(NULL, &dispatchPort, 0, 0, &livePort, NULL)) {
            // 处理消息
            goto handle_msg;
        }


        // 通知 Observers: 即将进入休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopBeforeWaiting);
        __CFRunLoopSetSleeping(rl);

        // 等待被唤醒
        __CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort, poll ? 0 : TIMEOUT_INFINITY);

        // user callouts now OK again
        __CFRunLoopUnsetSleeping(rl);

        // 通知 Observers: 被唤醒，结束休眠
        __CFRunLoopDoObservers(rl, rlm, kCFRunLoopAfterWaiting);


    handle_msg:
        if (被timer唤醒) {
            // 处理Timers
            __CFRunLoopDoTimers(rl, rlm, mach_absolute_time())；
        }else if (被GCD唤醒){
            // 处理gcd
            __CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
        }else if (被source1唤醒){
            // 被Source1唤醒，处理Source1
            __CFRunLoopDoSource1(rl, rlm, rls, msg, msg->msgh_size, &reply)
        }

        // 处理block
        __CFRunLoopDoBlocks(rl, rlm);

        if (sourceHandledThisLoop && stopAfterHandle) {
            retVal = kCFRunLoopRunHandledSource;//处理源
        } else if (timeout_context->termTSR < mach_absolute_time()) {
            retVal = kCFRunLoopRunTimedOut;//超时
        } else if (__CFRunLoopIsStopped(rl)) {
            __CFRunLoopUnsetStopped(rl);
            retVal = kCFRunLoopRunStopped;//停止
        } else if (rlm->_stopped) {
            rlm->_stopped = false;
            retVal = kCFRunLoopRunStopped;//停止
        } else if (__CFRunLoopModeIsEmpty(rl, rlm, previousMode)) {
            retVal = kCFRunLoopRunFinished;//结束
        }



    }while (0 == retVal);

    return retVal;
}

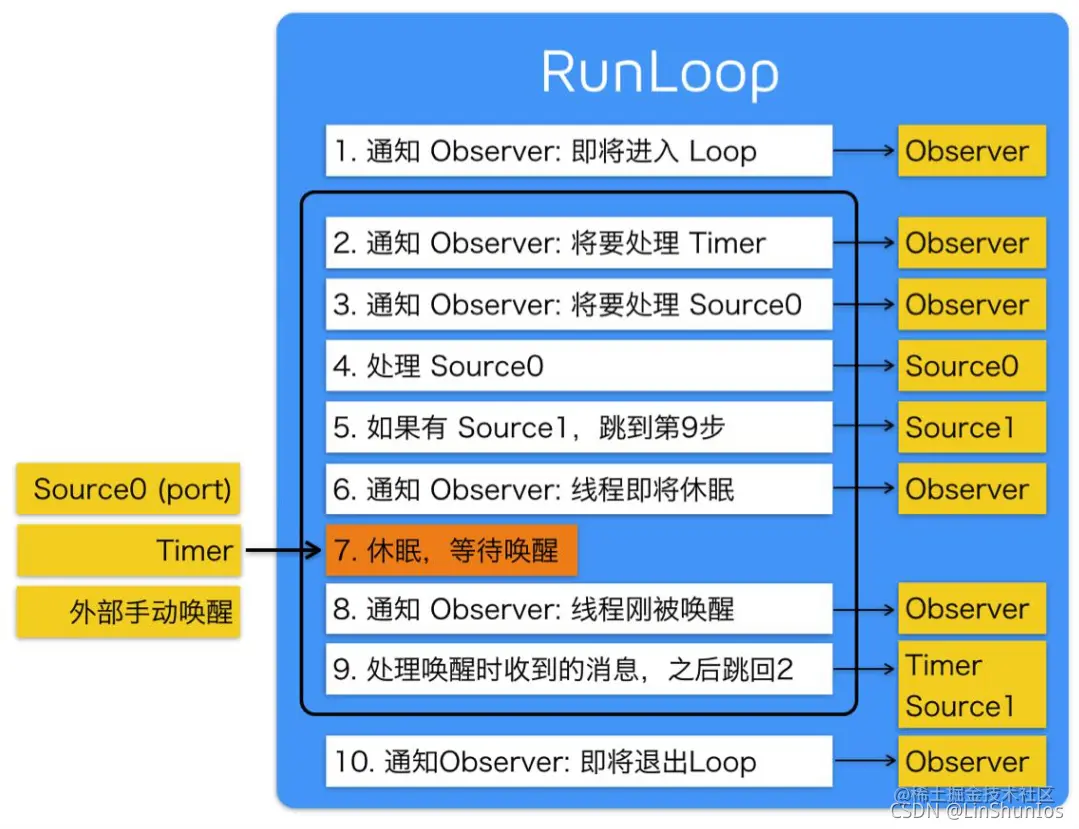

流程图：在这里插入图片描述
