写在前面

本文翻译自KEP（k8s增强特性）其中关于调度框架的一篇文档, 通读之后结合一些学习资料做了这篇翻译，接下来我还会有一篇关于kube-scheduler的详细解剖。

总结

本文档描述了k8s调度框架（scheduling framework）。调度框架能够提供API将一组自定义调度器以插件形式添加到现有k8s调度器中。插件将并被编译到调度程序中，这些API在允许自定义调度器的同时，保持调度的核心功能简单且可维护。

目的

k8s调度在添加了新特性的同时也使得代码更加复杂，这样就变得难以维护，这样使得自定义调度器很难跟上新版本。当前k8s提供了webhooks to extend，但还是有一些限制。

  1. 扩展的节点有限制，Filter扩展器在默认的predicate函数之后调用。Prioritize在priority函数之后调用。Preempt扩展器在默认抢占机制执行后调用。Bind扩展器用于绑定Pod。能够扩展节点已经限制了这些，例如：扩展程序并不能在predicate之前调用。
  2. 调用扩展器时需要json的序列化和反序列化，切通过webhook（HTTP request）的方式没有直接调用函数快。
  3. 无法通知扩展器，调度器已经对该pod停止调度。
  4. 扩展器无法使用调度器的缓存。

上述限制阻碍了构建高性能和通用调度器特性。理想情况下，我们希望有一种足够快的扩展机制，允许现有功能转换为插件，比如谓词和优先级函数。这样的插件将被编译到调度程序二进制文件中。此外，开发自定义调度器时可以使用(未修改的)调度器源代码和自定义代码来编译自定义调度器。

Goals

  • 使调度程序更可扩展。
  • 将调度器的一些特性移到插件中，使其核心更简单。
  • 在框架中提出扩展点。
  • 提出一种机制来接收插件结果并基于此继续或中止 接收到的结果。
  • 提出一种机制来处理错误并与插件沟通。

Non-Goals

  • 解决所有调度程序的限制，尽管我们想要确保 新的框架允许我们在未来解决已知的限制。
  • 提供插件和回调函数的实现细节，例如 所有的参数和返回值。

建议

调度框架在调度器中定义了新的扩展点和Go api，来提供给“插件”使用。插件将调度动作添加到调度器中，并一起编译。调度器的ComponentConfig将允许启用、禁用和重新排序插件。用户自定义制调度器可以编写他们的插件“out- tree”，并编译一个包含他们自己插件的调度器二进制文件。

调度周期和绑定周期

pod的每次调度被分成两个过程：调度周期，绑定周期。调度周期为pod选择节点，绑定周期则应用前面该调度结果，两个周期合并被称为调度上下文。调度周期是串行进行的，绑定周期则是并非进行的(Concurrency)。

如果pod不可调度，或发生了调度内部错误，则调度周期和绑定周期都可以被中断，pod将会被返回到调度队列，如果是绑定周期终止，它会触发reserve插件的Unreserve 方法。

扩展点

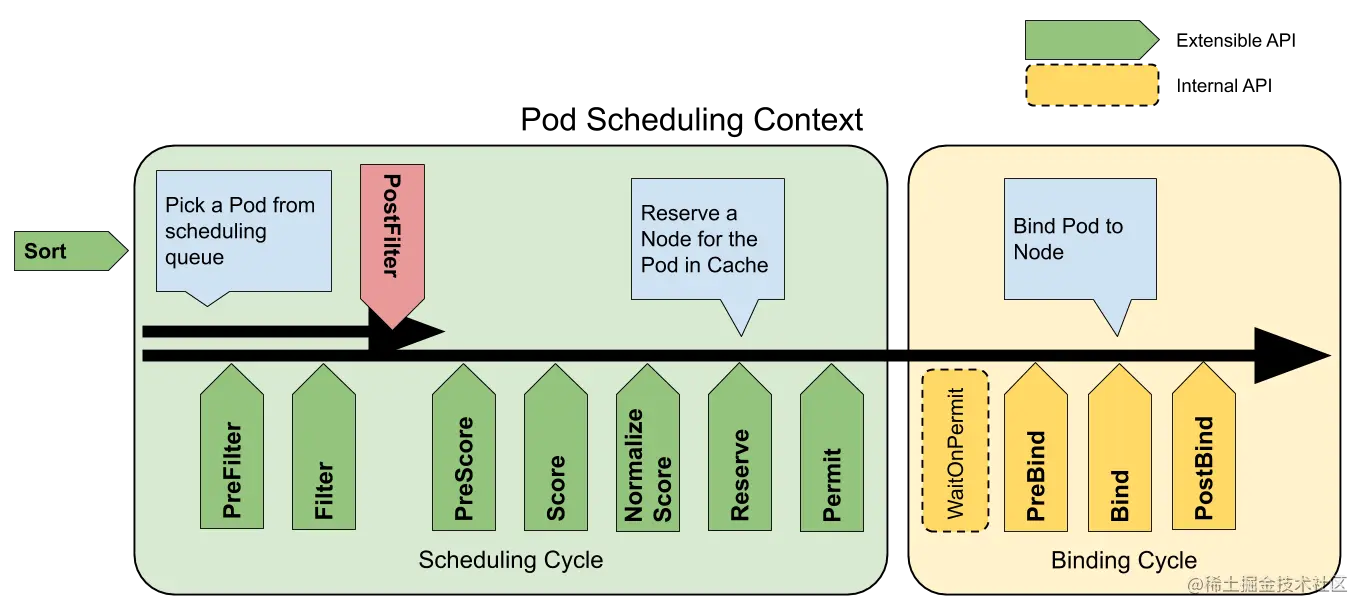

下图显示了调度框架公开的pod的调度上下文和扩展点。在这张图中，“Filter”相当于“Predicate”，“Scoring”相当于“Priority function”。插件可以注册到不同的扩展点来供调用，下面会介绍每一个扩展点的详细概述。


Queue sort

这个插件将被用于给调度队列的pod排序，一个队列排序插件本质上将提供一个“less(pod1, pod2)”函数。一次只能启用一个队列排序插件。

接口：

type QueueSortPlugin interface {
  Plugin // 继承父Plugin，里面实现了一个 Name()
  Less(*QueuedPodInfo, *QueuedPodInfo) bool // 用于`activeQ`这个`heap`结构的比较函数。
}

PreFilter

这个插件用于对pod的信息进行预处理，或者检查集群或pod必须满足的某些条件。必须实现一个PreFilter函数，在每个pod的调度周期里只会调度一次，如果执行PreFilter返回一个错误，调度周期被中止。

Pre-filter插件可以实现可选的“PreFilterExtensions”接口，该接口定义了AddPod和RemovePod方法，均会在PreFilter函数之后调用。

附：AddPod调度在预处理选择了node之后会再一次筛选，RemovePod当pod需要从节点解除绑定，也就是被抢占调度时。

接口：

type PreFilterPlugin interface {
  Plugin
  PreFilter(ctx context.Context, state *CycleState, p *v1.Pod) *Status
  PreFilterExtensions() PreFilterExtensions
}

这里的 CycleState ，表示调度的上下文，其实是一个 map 的封装，结构体内部通过读写锁实现了并发安全，开发者可以通过 CycleState 来实现多个调度插件直接的数据传递，也就是多个插件可以共享状态或通过此机制进行通信。

接口：

type CycleState struct {
  mx      sync.RWMutex
  storage map[StateKey]StateData
  recordPluginMetrics bool // 是否记录每个插件执行时间
}

Filter

用于过滤掉不能运行Pod的节点。对于每个节点，调度程序将按已配置的顺序调用筛选插件。如果任何过滤器插件将该节点标记为不可行的，则不会为该节点调用其余的插件。可以在同一个调度周期中多次调用，并且会在并发为每一个节点进行筛选操作。

接口：过滤插件其实很类似上一代 kubernetes 调度器中的预选环节，即 Predicates。

type FilterPlugin interface {
  Plugin
  Filter(ctx context.Context, state *CycleState, pod *v1.Pod, nodeInfo *NodeInfo) *Status
}

PostFilter

插件在Filter阶段之后调用，但只在没有找到pod的可行节点时才调用。该插件按其配置的顺序被调用。如果任何PostFilter插件将节点标记为可调度的，则不会调用其余的插件。典型的PostFilter实现是抢占，通过抢占其他pod使pod可调度。

接口：

type PostFilterPlugin interface {
  Plugin
  // 插件返回状态:
  // - Unschedulable: 插件执行成功，但pod不可调度。
  // - Success: 插件执行成功，pod可调度。
  // - Error: 插件执行报错。
  PostFilter(ctx context.Context, state *CycleState, pod *v1.Pod, filteredNodeStatusMap NodeToStatusMap) (*PostFilterResult, *Status)
}

PreScore

该扩展点将使用通过 Filter 阶段的节点列表来调用插件。插件可以使用此数据来更新内部状态或生成日志、指标。比如可以通过该扩展点收集各个节点中性能指标，所有节点中最大的内存的节点，性能最好的 CPU 节点等。

接口：

type PreScorePlugin interface {
  Plugin
  PreScore(ctx context.Context, state *CycleState, pod *v1.Pod, nodes []*v1.Node) *Status
}

Scoring

打分插件共分为两个阶段：

  1. 第一个阶段被称为“打分”，主要是对筛选阶段的node进行排名，为每一个node调用Score函数。
  2. 第一个阶段称为“归一化打分”，可选的阶段，每一个“归一化”插件都会收到由同一个Score函数给所有节点的评分，然后再统一对评分结果进行修改，一般是对评分的结果修改成[MinNodeScore, MaxNodeScore]区间的值，比如统一的节点打分时1到100，但有的插件总分时50，这个时候需要NormalizeScore函数来合理扩大插件打分结果。

这两个函数无论谁返回error都会终止调度周期

Reserve

Reserve扩展的插件有两个方法：Reserve和Unreserve，分别支持两个信息调度阶段，分别称为Reserve和Unreserve。维护运行时状态的插件可以应实现此扩展点，这是在调度程序实际将 Pod 绑定到 Node 之前发生的，它的存在是为了防止在调度程序等待绑定成功时发生竞争(因为绑定是异步执行的，调度下一个Pod可能发生在绑定完成之前)。

type ReservePlugin interface {
    Plugin
    // 在绑定Pod到Node之前为Pod预留资源
    Reserve(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) *Status
    // 在Reserve()与绑定成功之间有任何错误,则调用来恢复预留的资源
    Unreserve(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string)
}

Permit

PermitPlugin插件用于阻止或延迟Pod绑定，可以做以下三个事情之一：

  1. approve 所有PermitPlugin都批准了Pod后，Pod才可以绑定.
  2. deny 如果任何PermitPlugin拒绝Pod，将返回到调度队列，这将触发ReservePlugin.Unreserve().
  3. wait (可设置超时) 如果PermitPlugin返回‘wait’，则Pod将保持在许可阶段，直到插件批准它为止；如果超时，等待将变成拒绝，并将Pod返回到调度队列，同时触发ReservePlugin.Unreserve().

PermitPlugin是在调度周期的最后一步执行，在PreBind插件执行之前。

type PermitPlugin interface {
  Plugin
  Permit(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) (*Status, time.Duration)
}

Approving a pod binding

虽然任何插件都可以从缓存中接收到保留pod的列表并批准它们(参见' FrameworkHandle ')，但我们希望只有Approving 插件才能批准处于“等待”状态的保留pod的绑定。一但Pod被批准，将进入预绑定阶段。

PreBind

PreBindPlugin插件用于执行绑定Pod之前所需要的工作，例如：可以设置网络卷并将其安装在目标Node上，然后在允许Pod在节点上运行。如果插件报错则pod会被重新加入调度队列。

type PreBindPlugin interface {
    Plugin
    PreBind(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) *Status
}

Bind

这些插件用于将pod绑定到Node。直到所有的PreBind插件都完成后，Bind插件才会被调用。按照配置的顺序调用每个bind插件。绑定插件可以选择是否处理给定的Pod。如果一个绑定插件选择处理一个Pod， 其余绑定插件将被跳过。

type PreBindPlugin interface {
  Plugin
  PreBind(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string) *Status
}

PostBind

成功绑定pod后调用PostBind插件。这是绑定周期的结束，可以用来清理关联的资源。

​
type PostBindPlugin interface {
  Plugin
  PostBind(ctx context.Context, state *CycleState, p *v1.Pod, nodeName string)
}

插件API

插件API有两个步骤。首先，插件必须注册和配置，然后它们使用扩展点接口。扩展点接口具有以下形式。

type Plugin interface {
   Name() string
}
​
type QueueSortPlugin interface {
   Plugin
   Less(*PodInfo, *PodInfo) bool
}
​
​
type PreFilterPlugin interface {
   Plugin
   PreFilter(CycleState, *v1.Pod) *Status
}
​
// ...

CycleState

大部分的插件函数的调用需要CycleState参数，它代表着调度上下文，正是因为许多的插件可以并发执行，所以插件可以通过CycleState来做隔离，同时也作为不同插件之间的数据传递，该上下文随着当前pod的调度结束而销毁。

FrameworkHandle

CycleState提供了与单个调度上下文相关的api，而FrameworkHandle提供了与插件生命周期相关的api。例如插件如何获取k8客户端和内部缓存（不能保证数据同步），或者从调度程序的集群状态缓存中读取数据等等。

插件注册

每一个参数必须有个构造函数，并将它添加到插件的注册表中进行编译。

例如：

type PluginFactory = func(runtime.Unknown, FrameworkHandle) (Plugin, error)
​
type Registry map[string]PluginFactory
​
func NewRegistry() Registry {
   return Registry{
      fooplugin.Name: fooplugin.New,
      barplugin.Name: barplugin.New,
      // New plugins are registered here.
   }
}

注册表/pkg/scheduler/framework/plugins/registry.go

// 新写的插件在这里用名字作为唯一标识加入到Registry这个map中
func NewInTreeRegistry() runtime.Registry {
  return runtime.Registry{
    selectorspread.Name:                        selectorspread.New,
    ...
  }
}

插件的生命周期

初始化

每个插件只初始化一次，即使有多个扩展点，插件的初始化传递两个参数config args和FrameworkHandle

并发场景

插件在计算多个节点，或者不同上下文，都会被并发调用。但是在一个调度上下文里，每一个扩展点的调用都是串行的。

在调度程序的主线程中，一次只处理一个调度周期。任何达到或包含permit的扩展点将在下一个调度周期开始之前完成，一旦permit完成之后，绑定周期将异步执行，此时调度周期进行下一个pod的调度，这意味着一个插件可以从两个不同的调度上下文并发调用，插件如果有设置permit之后的扩展点，就需要注意这种情况。

最后，reserve插件中的Unreserve方法可以从主线程或绑定线程调用，queue sort 扩展点不属于调度上下文，可以对许多pod并发调用。

插件配置

调度程序的组件配置将允许启用、禁用或以其他方式配置插件，插件配置分为两部分：

  1. 为每一个扩展点配置一个有序的插件列表，并可以设置启停。
  2. 每个插件的可选自定义插件参数集。

例如：

{
  "plugins": {
    "preFilter": [
      {
        "name": "PluginA"
      },
      {
        "name": "PluginB"
      },
      {
        "name": "PluginC"
      }
    ],
    "score": [
      {
        "name": "PluginA",
        "weight": 30
      },
      {
        "name": "PluginX",
        "weight": 50
      },
      {
        "name": "PluginY",
        "weight": 10
      }
    ]
  },
  "pluginConfig": [
    {
      "name": "PluginX",
      "args": {
        "favorite_color": "#326CE5",
        "favorite_number": 7,
        "thanks_to": "thockin"
      }
    }
  ]
}

Optional Args

插件可以从配置中接收任意结构的参数。因为一个插件可能出现在多个扩展点，配置是在' PluginConfig '的单独列表中。

例如：

{
   "name": "ServiceAffinity",
   "args": {
      "LabelName": "app",
      "LabelValue": "mysql"
   }
}

// 插件的构造函数
func NewServiceAffinity(args *runtime.Unknown, h FrameworkHandle) (Plugin, error) {
    if args == nil {
        return nil, errors.Errorf("cannot find service affinity plugin config")
    }
    if args.ContentType != "application/json" {
        return nil, errors.Errorf("cannot parse content type: %v", args.ContentType)
    }
    var config struct {
        LabelName, LabelValue string
    }
    if err := json.Unmarshal(args.Raw, &config); err != nil {
        return nil, errors.Wrap(err, "could not parse args")
    }
    //...
}

向后兼容

当前的KubeSchedulerConfiguration类型有apiVersion: kubescheduler.config.k8s.io/v1alpha1。这个新的配置格式将是v1alpha2或v1beta1。当更新版本的调度器解析一个v1alpha1时，"policy"部分将被用来构造一个等效的插件配置。

自动伸缩容

必须修改Cluster Autoscaler以运行Filter插件而不是谓词的形式，这可以通过创建一个框架实例并调用RunFilterPlugins来实现。

示例

这些只是如何使用调度框架的几个示例。

Coscheduling

Functionality similar to kube-batch (sometimes called "gang scheduling") could be implemented as a plugin. For pods in a batch, the plugin would "accumulate" pods in the permit phase by using the "wait" option. Because the permit stage happens after reserve, subsequent pods will be scheduled as if the waiting pod is using those resources. Once enough pods from the batch are waiting, they can all be approved.

Dynamic Resource Binding

Topology-Aware Volume Provisioning can be (re)implemented as a plugin that registers for filter and pre-bind extension points. At the filtering phase, the plugin can ensure that the pod will be scheduled in a zone which is capable of provisioning the desired volume. Then at the PreBind phase, the plugin can provision the volume before letting scheduler bind the pod.

Custom Scheduler Plugins (out of tree)

调度框架允许人们编写定制的、高性能的调度器特性，而无需fork调度器的代码。要做到这一点，开发人员只需要编写他们自己的main()包装调度器。因为插件必须用调度程序编译，所以为了避免修改源调度器的代码，有必要为main()编写一个包装器。

import (
    scheduler "k8s.io/kubernetes/cmd/kube-scheduler/app"
)
​
func main() {
    command := scheduler.NewSchedulerCommand(
            // 在这里引入你的插件
            scheduler.WithPlugin("example-plugin1", ExamplePlugin1),
            scheduler.WithPlugin("example-plugin2", ExamplePlugin2))
    if err := command.Execute(); err != nil {
        fmt.Fprintf(os.Stderr, "%v\n", err)
        os.Exit(1)
    }
}
