ShardingSphere之数据库拆分的艺术

王小胖酱
1,051 阅读8分钟

一、简介

  • Apache ShardingSphere 是一套开源的分布式数据库解决方案组成的生态圈，它由 JDBC、Proxy 和 Sidecar（规划中）这 3 款既能够独立部署，又支持混合部署配合使用的产品组成。 它们均提供标准化的数据水平扩展、分布式事务和分布式治理等功能，可适用于如 Java 同构、异构语言、云原生等各种多样化的应用场景。ShardingSphere 已于2020年4月16日成为 Apache 软件基金会的顶级项目。阿帕奇顶级项目哦！！！

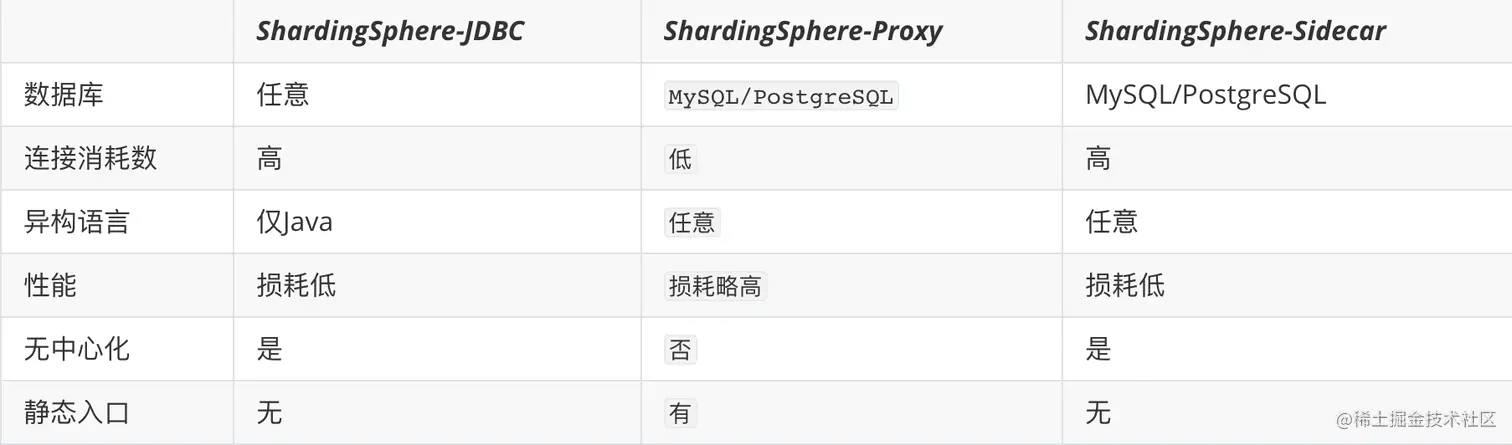

  • ShardingSphere 主要分为三块

    1. ShardingSphere-JDBC：定位为轻量级 Java 框架，在 Java 的 JDBC 层提供的额外服务。 它使用客户端直连数据库，以 jar 包形式提供服务，无需额外部署和依赖，可理解为增强版的 JDBC 驱动，完全兼容 JDBC 和各种 ORM 框架

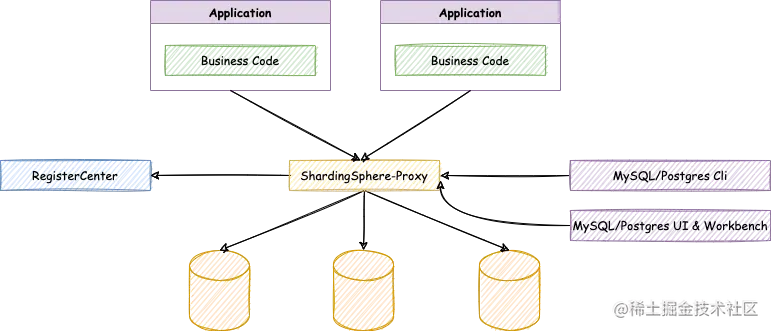

    2. ShardingSphere-Proxy：定位为透明化的数据库代理端，目前提供 MySQL 和 PostgreSQL 版本。
    3. ShardingSphere-Sidecar（TODO）：定位为 Kubernetes 的云原生数据库代理，以 Sidecar 的形式代理所有对数据库的访问。 通过无中心、零侵入的方案提供与数据库交互的啮合层，即 Database Mesh，又可称数据库网格

  • 技术环境：SpringBoot2.4.3，ShardingSphere5.0.0-alpha，mybatisplus3.4.1，mysql8.0，docker

二、功能用途

  • 分库分表的理解

    1. 数据库数据量是不可控的，随着业务和时间的推进，数据库数据量会越来越大，这造成我们对数据库crud操作的时候会遇到很多性能优化问题

  • 性能问题优化两方面

    1. 增加内存以及数据库服务的硬件配置（治标不治本）
    2. 分库分表

  • 分库分表策略

    1. 垂直拆分：垂直分表、垂直分库

      • 垂直分表：数据表字段过多，有些数据字段我们并不常用，那么就会把常用字段和不常用字段拆分成两张表
      • 垂直分库：把单一的数据库按照业务进行划分，这也是微服务架构中常用的方式，一个数据库对应相应的业务模块

    2. 水平拆分：水平分表、水平分库

      • 水平分库：把一些表数据按照一定的策略分别储存到两个数据库中，即两个数据库具有相同的表结构，只是按照一定策略存储到了不同数据库中
      • 水平分表：统一数据库中有两张相同表结构的表，按照一定的策略存储数据

  • 分表分库应用和问题

    1. 在数据库设计阶段我们可针对业务体量进行预估，并对有压力的数据库或者数据表选择合适的拆分策略

    2. 随着数据量的增加，我们一般不会第一时间进行拆分，首先会考虑索引、缓存、读写分离的策略，如果这些解决不了本质性的问题，在考虑数据的拆分

    3. 数据拆分带来的问题

      • 跨节点链接查询问题（分页、排序）
      • 多数据源的管理问题

  • ShardingSphere作用

    1. ShardingSphere简化分库分表之后数据的相关操作
    2. 解决上述分库分表带来的问题

三、ShardingSphere-JDBC

  1. 介绍

    • 定位为轻量级 Java 框架，以 jar 包形式提供服务，无需额外部署和依赖，可以理解为我们只需要一个jar包集成Spring的一些配置便可以轻轻松松做到数据库的拆分工作，零侵入，可插拔式的中间件

    • 适用于任何基于 JDBC 的 ORM 框架，如：JPA, Hibernate, Mybatis, Spring JDBC Template 或直接使用 JDBC

    • 支持任何第三方的数据库连接池，如：DBCP, C3P0, BoneCP, Druid, HikariCP 等。

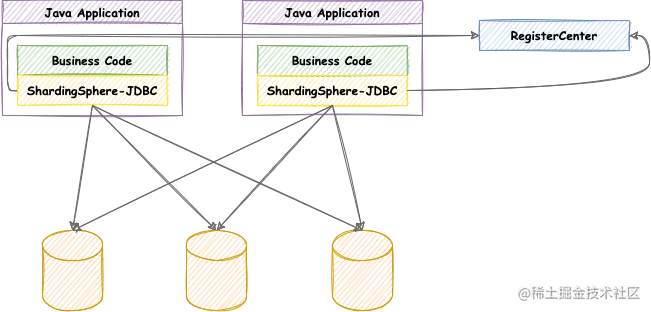

      ShardingSphere-JDBC Architecture

  2. 快速开始

    • 说明

      1. 我们后续的数据库拆分都是在同一个项目中进行测试学习，唯一变化的只是配置文件和测试代码

      2. 一定要注意ShardingSphere版本问题，我们用的是5.0.0-alpha与4.x的版本配置起来会有特别大的区别，这也是比较坑的地方之一

              <dependency>
        <groupId>com.baomidou</groupId>
        <artifactId>mybatis-plus-boot-starter</artifactId>
        <version>3.4.3</version>
    </dependency>
        <dependency>
        <groupId>com.alibaba</groupId>
        <artifactId>druid</artifactId>
        <version>1.2.6</version>
    </dependency>
​
    <dependency>
        <groupId>org.apache.shardingsphere</groupId>
        <artifactId>shardingsphere-jdbc-core-spring-boot-starter</artifactId>
        <version>5.0.0-alpha</version>
    </dependency>
    • Sharding-JDBC水平分表

      1. 水平分表我们需要在数据库db-1中创建两个张相同的表，然后指定分表策略，然后根据策略存储和查询数据

        CREATE TABLE `user_1` (
  `id` bigint NOT NULL COMMENT '主键id',
  `name` varchar(20) DEFAULT NULL COMMENT '姓名',
  `age` int DEFAULT NULL COMMENT '年龄',
  `email` varchar(70) DEFAULT NULL COMMENT '邮箱',
  `cid` bigint DEFAULT NULL COMMENT '分库规则',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;
​
CREATE TABLE `user_2` (
  `id` bigint NOT NULL COMMENT '主键id',
  `name` varchar(20) DEFAULT NULL COMMENT '姓名',
  `age` int DEFAULT NULL COMMENT '年龄',
  `email` varchar(70) DEFAULT NULL COMMENT '邮箱',
  `cid` bigint DEFAULT NULL COMMENT '分库规则',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

      2. 配置信息

        • Inline标识符可以使用 ${...} 或 $->{...}，但前者与 Spring 本身的属性文件占位符冲突，因此在 Spring 环境中使用行表达式标识符建议使用 $->{...}。

          #======================单库分表start======================
​
mybatis-plus:
  mapper-locations: classpath:mapper/**.xml
  configuration:
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl
    map-underscore-to-camel-case: off #关闭驼峰命名转换
​
spring:
  shardingsphere:
    enabled: true
    datasource:
#     数据源名称，多数据源逗号分隔
      names: db-1
      #多数据源的情况下统一配置信息
      common:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        username: ENC(4W3cIDfVuMVjtlbDSHz0/w==)
        password: ENC(qHrJoszuSrIqdbT6l+RN+Q==)
      #数据源名称
      db-1:
        url: jdbc:mysql://81.68.178.65:3306/db-1?useSSL=false&useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai
# 分库分表策略配置
    rules:
      sharding:
        key-generators:
#         必须配置，雪花生成策略，否则会有no value bond错误，分片字段的算法以及参数设置
          snowflake:
            type: SNOWFLAKE
            props:
              worker-id: 123
        tables:
#         表命名规则，user为我们创建表的前缀user_1 & user_2
          user:
#           标准分片表配置：数据源名+表名，多个以逗号分隔
            actual-data-nodes: db-1.user_$->{1..2}
#           分表策略
            table-strategy:
              standard:
#               分表字段&分表算法名称
                sharding-column: id
                sharding-algorithm-name: table-inline
#       table-inline 分表算法,根据id取模2为0 放入user_1表否则放入user_2表
        sharding-algorithms:
          table-inline:
            type: INLINE
            props:
              algorithm-expression: user_$->{id%2 + 1}
#    打印sql
    props:
      sql-show: true
​
​
#   由于分表操作，一个实体对应两张表，需要设置覆盖为true
  main:
    allow-bean-definition-overriding: true
​
​
#======================单库分表end======================

      3. 测试分表功能

         /**===============分表测试statrt==========================**/
//批量插入数据会根据分表策略分别插入两张表中
@GetMapping("/batchSave")
    public boolean batchSave(){
​
        List<User> users = new ArrayList<>();
        for (int i = 1; i < 10; i++) {
            User user = User.builder()
                    .name("zhangsan" + i)
                    .age(10 + i)
                    .email(String.format("zhangsan%s@bike.com", i))
                    .build();
            users.add(user);
        }
​
        return userService.saveBatch(users);
    }
//根据id值查询相应数据库数据
    @GetMapping("/findById")
    public User findById(@RequestParam Long id){
​
        return userService.getById(id);
    }
​
​
/**===============分表测试end==========================**/

      4. 验证分表

        通过sql打印可以看到操作的数据库db-1和数据表user_2，下面所有功能的验证皆可通过查看sql验证

        Actual SQL: db-1 ::: INSERT INTO user_2  ( id,
name,
age,
email )  VALUES  (?, ?, ?, ?) ::: [1440941064414769153, zhangsan8, 18, zhangsan8@bike.com]
    • Sharding-JDBC水平分库

      1. 水平分库需要创建两个不同的数据库db-1和db-2，同样db-2中创建user_1&user_2两张表

      2. 配置文件

        #======================水平分库分表start======================
​
mybatis-plus:
  mapper-locations: classpath:mapper/**.xml
  configuration:
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl
    map-underscore-to-camel-case: off #关闭驼峰命名转换
​
spring:
  shardingsphere:
    enabled: true
    datasource:
#     数据源名称，多数据源逗号分隔，5.0命名的时候做好不要用'_',用了之后会报错，采用'-'替代
      names: db-1,db-2
      common:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        username: ENC(4W3cIDfVuMVjtlbDSHz0/w==)
        password: ENC(qHrJoszuSrIqdbT6l+RN+Q==)
      db-1:
        url: jdbc:mysql://81.68.178.65:3306/db-1?useSSL=false&useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai
      db-2:
        url: jdbc:mysql://81.68.178.65:3306/db-2?useSSL=false&useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai
    rules:
      sharding:
        key-generators:
 #         必须配置，否则会有no value bond错误，分片字段的算法以及参数设置
          snowflake:
            type: SNOWFLAKE
            props:
              worker-id: 123
        tables:
#         表命名规则，user为我们创建表的前缀user_1 & user_2
          user:
#           配置分库，分表规则
            actual-data-nodes: db-$->{1..2}.user_$->{1..2}
#            分库策略
            database-strategy:
              standard:
#               分库字段cid
                sharding-column: cid
#               官方配置是下划线，切记不要用下划线
                sharding-algorithm-name: database-line
​
#           分表策略
            table-strategy:
              standard:
#               分表字段
                sharding-column: id
                sharding-algorithm-name: table-inline
#       配置分片算法,根据id取模2为0 放入user_1表否则放入user_2表
        sharding-algorithms:
#         分库策略：cid偶数放入db_1，奇数放入db_2
          database-line:
            type: INLINE
            props:
              algorithm-expression: db-$->{cid%2 + 1}
          table-inline:
            type: INLINE
            props:
              algorithm-expression: user_$->{id%2 + 1}
    props:
      sql-show: true
​
​
  #   由于分表操作，一个实体对应两张表，需要设置覆盖为true
  main:
    allow-bean-definition-overriding: true
​
​
​
#======================水平分库分表end======================

      3. 测试功能

        /**===============水平分库分表测试statrt==========================**/
    @GetMapping("/batchDataSave")
    public boolean batchDataSave(){
​
        List<User> users = new ArrayList<>();
        for (int i = 1; i < 20; i++) {
            User user = User.builder()
                    .name("zhangsan" + i)
                    .age(10 + i)
                    .email(String.format("zhangsan%s@bike.com", i))
                    .cid(100l+i)
                    .build();
            users.add(user);
        }
​
        return userService.saveBatch(users);
    }
​
    @GetMapping("/findDataById")
    public User findDataById(@RequestParam Long id,@RequestParam Long cid){
​
        return userService.lambdaQuery()
                .eq(User::getId,id)
                .eq(User::getCid,cid)
                .one();
    }
​
/**===============分库分表测试end==========================**/
    • Sharding-JDBC公共表

      1. 公共表：在业务系统中，我们会有一些不常变动的数据表比如字典表，而各个业务系统又都需要，这时候我们每个数据库都存储了这样一种相同的表，我们也需要对这种表进行统一的管理。

      2. 在db-1&db-2中分别创建公共表t_dict

        CREATE TABLE `t_dict` (
  `dictId` bigint NOT NULL COMMENT '主键',
  `dictCode` varchar(10) DEFAULT NULL COMMENT '字典code',
  `dictDesc` varchar(60) DEFAULT NULL COMMENT '字典描述',
  `dictType` varchar(20) DEFAULT NULL COMMENT '字典类型',
  `sort` int DEFAULT NULL COMMENT '排序',
  PRIMARY KEY (`dictId`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

      3. 配置文件（添加broadcast-tables配置）

            rules:
      sharding:
#        公共表配置，对公共表进行修改，只要一次修改，其他数据库也会更新（比如一些公共字典表，一些操作日志表）
        broadcast-tables: [t_dict]
        key-generators:
 #         必须配置，否则会有no value bond错误，分片字段的算法以及参数设置
          snowflake:
            type: SNOWFLAKE
            props:
              worker-id: 123

      4. 测试公共表

        /**===============公共表测试statrt==========================**/
    @GetMapping("/commonSave")
    public boolean commonSave(){
​
        List<Dict> dicts = new ArrayList<>();
        for (int i = 1; i < 5; i++) {
            Dict dict = Dict.builder()
                    .dictCode(i + "")
                    .dictDesc("状态：" +  i)
                    .dictType("DICT_TYPE")
                    .sort(i)
                    .build();
​
            dicts.add(dict);
        }
​
        return dictService.saveBatch(dicts);
    }
​
    @GetMapping("/commonUpdate")
    public boolean commonUpdate(){
​
        dictService.lambdaQuery()
                .eq(Dict::getSort,4)
                .oneOpt()
                .ifPresent(d->{
//                    先修改，再测试删除
//                    d.setDictDesc("修改状态：5+1");
//                    dictService.saveOrUpdate(d);
                    dictService.removeById(d.getDictId());
                });
​
        return true;
    }
​
​
/**===============公共表测试end==========================**/
    • Sharding-JDBC读写分离

      1. Sharding-JDBC只是根据sql语义来进行主从区分，源码中会有很多路由引擎来选择数据源，上面的分表分库也是一样的道理，但是主从复制还是mysql自己实现的，通过docker搭建数据库的主从，可移步docker部署mysql主从环境查看具体实现

      2. 配置文件

        #======================主从复制start======================
​
mybatis-plus:
  mapper-locations: classpath:mapper/**.xml
  configuration:
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl
    map-underscore-to-camel-case: off #关闭驼峰命名转换
​
spring:
  shardingsphere:
    enabled: true
    datasource:
#     数据源名称，多数据源逗号分隔，5.0命名的时候做好不要用'_',用了之后会报错，采用'-'替代
      names: master,slave
      common:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        username: ENC(4W3cIDfVuMVjtlbDSHz0/w==)
        password: ENC(qHrJoszuSrIqdbT6l+RN+Q==)
      master:
        url: jdbc:mysql://81.68.178.65:3306/db-master?useSSL=false&useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai
      slave:
#        从服务器端口变化
        url: jdbc:mysql://81.68.178.65:3307/db-master?useSSL=false&allowPublicKeyRetrieval=true&useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai
​
    rules:
#      主从复制配置类ReplicaQueryDataSourceRule；
      replica-query:
        data-sources:
#         主从数据源别名，可自定义
          sm:
            name: sm
#           写数据源
            primary-data-source-name: master
#           读数据源
            replica-data-source-names: slave
#           负载均衡策略ROUND_ROBIN：轮询，RANDOM：随机
        load-balancers:
          balancers:
            type: ROUND_ROBIN
            props:
              value: value
​
    props:
      sql-show: true
​
#   由于分表操作，一个实体对应两张表，需要设置覆盖为true
  main:
    allow-bean-definition-overriding: true
​
#======================主从复制end======================

      3. 测试读写分离

        /**===============主从复制测试statrt==========================**/
    @GetMapping("/smSave")
    public boolean smSave(){
​
        List<Sm> sms = new ArrayList<>();
        for (int i = 1; i < 5; i++) {
            Sm sm = Sm.builder()
                    .sm("主从复制：" + i)
                    .build();
​
            sms.add(sm);
        }
​
        return smService.saveBatch(sms);
    }
​
    @GetMapping("/smFind")
    public List<Sm> smFind(){
​
        List<Sm> list = smService.list();
​
        return list;
    }
​
​
/**===============主从复制测试end==========================**/
    • 总结
      1. 数据库拆分配置很是繁杂，有些参数配置我们也无法全部记住，更可气的是不同版本之间配置信息还完全不一样，更更可气的是官网给的示例竟然还有错误，所以我们如何区分配置信息是否正确是个令人头疼的问题，我们可以从springboot的装配规则入手，找到其中的配置类就可以知道配置哪些参数了。
      2. 可以从配置文件中直接点进去，进入配置类，也可以根据Sharding-JDBC配置类命名规则查找，比如分片sharding配置，对应的配置类就是YamlShardingRuleSpringBootConfiguration，读写分离replica-query对应的就是YamlReplicaQueryRuleSpringBootConfiguration，数据加密encrypt对应的就是YamlEncryptRuleSpringBootConfiguration，影子库shadow对应的就是YamlShadowRuleConfiguration
      3. 所有配置的基础还是要通过官网获

四、ShardingSphere-Proxy

  1. 介绍

    • 是一个独立应用，需要安装服务并启动

    • 配置好分库分表或者读写分离规则，Sharding-JDBC我们需要配置很多东西，现在我们用了proxy，只需要把这些配置，配置在代理服务器，然后我们的项目直接连接代理即可实现分库分表或者读写分离。



  2. 服务器安装

    • 我们通过docker镜像安装，docker-hub上的镜像名字是sharding-proxy,选择合适的版本，官网有误

      docker pull apache/sharding-proxy

    • 在自己熟悉的路径下（/home/sharding）创建conf文件夹和ext-lib文件夹，并在conf文件夹创建server.yaml和config-xxx.yaml进行服务器授权和分片规则配置，这个名字不能随便乱起，一定要跟他们的提供的配置文件名一致，把mysql-connector-java-8.0.23.jar，数据库连接的jar包丢到ext-lib目录下。下面介绍下各配置文件名称和配置示例，server.yaml是必须要配置的，config-xxx.yaml是根据业务需要进行配置，如果需要分库我们就创建名字为config-sharding.yaml的配置文件，并根据示例配置分库规则，如果读写分离就创建名字为config-readwrite-splitting.yaml的配置文件，配置主从数据库即可

      1. server.yaml，连接代理的配置

        ######################################################################################################
#
# If you want to configure governance, authorization and proxy properties, please refer to this file.
# 如果要配置治理、授权和代理属性，请参阅此文件
###################################################################################################### 如果不需要治理，这段可不配置
#governance:
#  name: governance_ds
#  registryCenter:
#    type: ZooKeeper
#    serverLists: localhost:2181
#    props:
#      retryIntervalMilliseconds: 500
#      timeToLiveSeconds: 60
#      maxRetries: 3
#      operationTimeoutMilliseconds: 500
#  overwrite: false
#
#scaling:
#  blockQueueSize: 10000
#  workerThread: 40

#配置用户名、密码、可访问的数据库后，必须使用正确的用户名、密码才可登录
rules:
  - !AUTHORITY
    users:
#     配置规则：<username>@<hostname>:<password>  hostname 为 % 或空字符串，则代表不限制 host。
      - root@%:123456
      - sharding@:sharding
    provider:
#    该属性必须配置
#    NATIVE：基于后端数据库存取 server.yaml 中配置的权限信息。如果用户不存在，则自动创建用户并默认赋予最高权限。
#    ALL_PRIVILEGES_PERMITTED：默认授予所有权限（不鉴权），不会与实际数据库交互。
#    SCHEMA_PRIVILEGES_PERMITTED：通过属性 user-schema-mappings 配置的权限。
      type: NATIVE
​
props:
  max-connections-size-per-query: 1 #一次查询请求在每个数据库实例中所能使用的最大连接数。
  executor-size: 16  # 任务线程池大小
  proxy-frontend-flush-threshold: 128  # 在 ShardingSphere-Proxy 中设置传输数据条数的 IO 刷新阈值
    # LOCAL: Proxy will run with LOCAL transaction.
    # XA: Proxy will run with XA transaction.
    # BASE: Proxy will run with B.A.S.E transaction.
  proxy-transaction-type: LOCAL #分布式事物类型
  xa-transaction-manager-type: Atomikos #事物管理
  proxy-opentracing-enabled: false #是否允许在 ShardingSphere-Proxy 中使用 OpenTracing。
  proxy-hint-enabled: false #是否允许在 ShardingSphere-Proxy 中使用 Hint。使用 Hint 会将 Proxy 的线程处理模型由 IO 多路复用变更为每个请求一个独立的线程，会降低 Proxy 的吞吐量。
  sql-show: true #打印日志
  check-table-metadata-enabled: false # 在程序启动和更新时，是否检查分片元数据的结构一致性。
  lock-wait-timeout-milliseconds: 50000 # The maximum time to wait for a lock

      2. config-sharding.yaml 分片规则配置，与我们sharding-jdbc配置一致

        ######################################################################################################
#
# If you want to connect to MySQL, you should manually copy MySQL driver to lib directory.
#
######################################################################################################
​
schemaName: sharding_db
​
dataSources:
  ds_0:
    url: jdbc:mysql://127.0.0.1:3306/demo_ds_0?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 30000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
  ds_1:
    url: jdbc:mysql://127.0.0.1:3306/demo_ds_1?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 30000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
​
rules:
- !SHARDING
  tables:
    t_order:
      actualDataNodes: ds_${0..1}.t_order_${0..1}
      tableStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: t_order_inline
      keyGenerateStrategy:
        column: order_id
        keyGeneratorName: snowflake
    t_order_item:
      actualDataNodes: ds_${0..1}.t_order_item_${0..1}
      tableStrategy:
        standard:
          shardingColumn: order_id
          shardingAlgorithmName: t_order_item_inline
      keyGenerateStrategy:
        column: order_item_id
        keyGeneratorName: snowflake
  bindingTables:
    - t_order,t_order_item
  defaultDatabaseStrategy:
    standard:
      shardingColumn: user_id
      shardingAlgorithmName: database_inline
  defaultTableStrategy:
    none:
​
  shardingAlgorithms:
    database_inline:
      type: INLINE
      props:
        algorithm-expression: ds_${user_id % 2}
    t_order_inline:
      type: INLINE
      props:
        algorithm-expression: t_order_${order_id % 2}
    t_order_item_inline:
      type: INLINE
      props:
        algorithm-expression: t_order_item_${order_id % 2}
​
  keyGenerators:
    snowflake:
      type: SNOWFLAKE
      props:
        worker-id: 123

      3. config-readwrite-splitting.yaml 读写分离配置

        ######################################################################################################
#
# If you want to connect to MySQL, you should manually copy MySQL driver to lib directory.
#
######################################################################################################
​
schemaName: readwrite_splitting_db
​
dataSources:
  write_ds:
    url: jdbc:mysql://127.0.0.1:3306/demo_write_ds?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 30000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
  read_ds_0:
    url: jdbc:mysql://127.0.0.1:3306/demo_read_ds_0?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 30000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
  read_ds_1:
    url: jdbc:mysql://127.0.0.1:3306/demo_read_ds_1?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 30000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
​
rules:
- !READWRITE_SPLITTING
  dataSources:
    pr_ds:
      writeDataSourceName: write_ds
      readDataSourceNames:
        - read_ds_0
        - read_ds_1

      4. config-encrypt.yaml加密配置

        ######################################################################################################
#
# If you want to connect to MySQL, you should manually copy MySQL driver to lib directory.
#
######################################################################################################
​
schemaName: encrypt_db
​
dataSource:
  url: jdbc:mysql://127.0.0.1:3306/demo_ds?serverTimezone=UTC&useSSL=false
  username: root
  password:
  connectionTimeoutMilliseconds: 30000
  idleTimeoutMilliseconds: 60000
  maxLifetimeMilliseconds: 1800000
  maxPoolSize: 50
  minPoolSize: 1
  maintenanceIntervalMilliseconds: 30000
​
rules:
- !ENCRYPT
  encryptors:
    aes_encryptor:
      type: AES
      props:
        aes-key-value: 123456abc
    md5_encryptor:
      type: MD5
  tables:
    t_encrypt:
      columns:
        user_id:
          plainColumn: user_plain
          cipherColumn: user_cipher
          encryptorName: aes_encryptor
        order_id:
          cipherColumn: order_cipher
          encryptorName: md5_encryptor

      5. config-shadow.yaml影子库

        ######################################################################################################
#
# If you want to connect to MySQL, you should manually copy MySQL driver to lib directory.
#
######################################################################################################
​
schemaName: shadow_db
​
dataSources:
  ds:
    url: jdbc:mysql://127.0.0.1:3306/demo_ds_0?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 30000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
  shadow_ds:
    url: jdbc:mysql://127.0.0.1:3306/demo_ds_1?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 30000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
​
rules:
- !SHADOW
  column: shadow
  sourceDataSourceNames:
   - ds
  shadowDataSourceNames:
   - shadow_ds

      6. config-database-discovery.yaml

        ######################################################################################################
#
# If you want to connect to MySQL, you should manually copy MySQL driver to lib directory.
#
######################################################################################################
​
schemaName: database_discovery_db
​
dataSources:
  ds_0:
    url: jdbc:mysql://127.0.0.1:3306/demo_primary_ds?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 3000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
  ds_1:
    url: jdbc:mysql://127.0.0.1:3306/demo_replica_ds_0?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 3000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
  ds_2:
    url: jdbc:mysql://127.0.0.1:3306/demo_replica_ds_1?serverTimezone=UTC&useSSL=false
    username: root
    password:
    connectionTimeoutMilliseconds: 3000
    idleTimeoutMilliseconds: 60000
    maxLifetimeMilliseconds: 1800000
    maxPoolSize: 50
    minPoolSize: 1
    maintenanceIntervalMilliseconds: 30000
​
rules:
- !DB_DISCOVERY
  dataSources:
    pr_ds:
      dataSourceNames:
        - ds_0
        - ds_1
        - ds_2
      discoveryTypeName: mgr
  discoveryTypes:
    mgr:
      type: MGR
      props:
        groupName: 92504d5b-6dec-11e8-91ea-246e9612aaf1
        zkServerLists: 'localhost:2181'
        keepAliveCron: '0/5 * * * * ?'

    • 如果下载的sharding-proxy容器版本不一致，配置也不一致，这时候我们只需要进入docker容器，进入/opt/shardingsphere-proxy/conf/目录或者/opt/sharding-proxy/conf/目录，版本不一样目录也不一样查看相应的配置文件信息和示例即可

    • 启动sharding-proxy，默认端口3307

      docker run -d -p3308:3307 --name sharding-proxy -v /home/sharding/conf:/opt/shardingsphere-proxy/conf -v /home/sharding/ext-lib:/opt/shardingsphere-proxy/ext-lib apache/sharding-proxy latest

    • 启动完毕，我们通过数据库客户端连接测试，由于是代理服务，我们只能测试连接成功并无法打开，具体数据还是存储在配置的数据库里。

  3. 配置集成

    • 我在sharding-proxy服务器中配置了分库分表策略，配置文件只需要连接sharding-proxy服务器即可

      mybatis-plus:
  mapper-locations: classpath:mapper/**.xml
  configuration:
    log-impl: org.apache.ibatis.logging.stdout.StdOutImpl
    map-underscore-to-camel-case: off #关闭驼峰命名转换
​
​
spring:
  datasource:
 # db-proxy 为分片配置文件中的命名空间 即schemaName: db-proxy
    url: jdbc:mysql://81.68.178.65:3308/db-proxy?useSSL=false&useUnicode=true&characterEncoding=utf-8&serverTimezone=Asia/Shanghai
    type: com.alibaba.druid.pool.DruidDataSource
    driver-class-name: com.mysql.cj.jdbc.Driver
    #用户名和密码为server.xml文件中配置的用户名和密码
    username: ENC(4W3cIDfVuMVjtlbDSHz0/w==)
    password: ENC(qHrJoszuSrIqdbT6l+RN+Q==)

  4. 总结

    • sharding-proxy简化了我们代码的配置，把相应的配置信息，配置在服务器中，这样我们只需要连接代理服务即可
    • sharding-proxy的分库或者读写分离配置其实与sharding-jdbc配置规则是一致的
    • 使用sharding-proxy就不需要引入sharding-jdbc的包了，否则由于springboot自动装配功能，会启动报错

官网地址：官网地址（官网虽然看似简单易懂，实则到处是坑。。。）

源码地址：源码地址

avatar
文章
阅读
粉丝
