iOS内存管理——内存管理(自动释放池AutoreleasePool)

gufs镜像
2,920 阅读10分钟

1.自动释放池

1.相关概念

  1. 如果在函数、方法的开始处将对象的引用计数加1，在函数、方法不需要该对象的时候将其引用计数减1，这思想基本OK。

  2. 问题：有些函数、方法需要返回一个对象，而系统可能在该对象被返回之前，就已经销毁了对象。那么为了保证函数、方法返回的对象在被返回之前不被销毁，我们就要使用自动释放池进行延迟销毁(NSAutoreleasePool)。

  3. 所谓自动释放池，是指它是一个存放对象的容器(集合)，而自动释放池会保证延迟销毁该池中所有的对象。出于自动释放池的考虑，所有的对象都应该添加到自动释放池中，这样可以让自动释放池在销毁之前，先销毁池中的所有对象。

  4. autorelease方法。该方法不会改变对象的引用计数，只是将该对象添加到自动释放池中。该方法会返回调用该方法的对象本身。

  5. 当程序在自动释放池上下文中调用某个对象的autorelease方法时，该方法只是将对象添加到自动释放池中，当该自动释放池释放时，自动释放池会让池中所有的对象执行release方法。

  6. 自动释放池的销毁和其他普通对象相同，只要其引用计数为0，系统就会自动销毁自动释放池对象。系统会在调用NSAotoreleasePool的dealloc方法时回收该池中的所有对象。

  7. NSAutoreleasePool还提供了一个drain方法来销毁自动释放池中的对象。与release不同，release会使自动释放池自身的引用计数变为0，从而让系统回收NSAutoreleasePool对象，在回收NSAutoreleasePool对象之前，系统会回收该池中的所有对象。而drain方法则只是回收池中的所有对象，并不会销毁自动释放池。

2.运行逻辑

AutoReleasePool是OC的内存自动回收机制，将加入到AutoReleasePool中的变量release时机延迟。在正常情况下，创建的变量会在超出其作用域的时候release，但是如果将变量加入AutoreleasePool，那么release将延迟执行，即使超出作用域也不会立即释放，直到runloop休眠或者超出AutoReleasePool作用域才会释放。


自动释放池的运行机制：

  1. 程序启动到加载完成，主线程对应的Runloop处于休眠状态，直到用户点击交互唤醒Runloop
  2. 用户每次交互都会启动一次Runloop用来处理用户的点击、交互事件
  3. Runloop被唤醒后，会自动创建AutoReleasePool，并将所有延迟释放的对象添加到AutoReleasePool
  4. 在一次完整的Runloop执行结束前，会自动向AutoReleasePool中的对象发送release消息，然后销毁AutoReleasePool

AutoreleasePool和Runloop的运行机制和关系，在后面讲解Runloop时会详细说明。

3.使用效果分析

下面通过一个案例来说明自动释放池的作用。我们常用以下两种方式创建字符串：

    // 方式1
    NSString * string1  = [[NSString alloc] initWithFormat:@"hello world..."];
    // 方式2
    NSString * string2  = [NSString stringWithFormat:@"hello world auto relase..."];

那么这两种方式有什么区别呢？我们通过汇编了解其内部实现原理：

  • 方式1

    NSString * string1  = [[NSString alloc] initWithFormat:@"hello world..."];

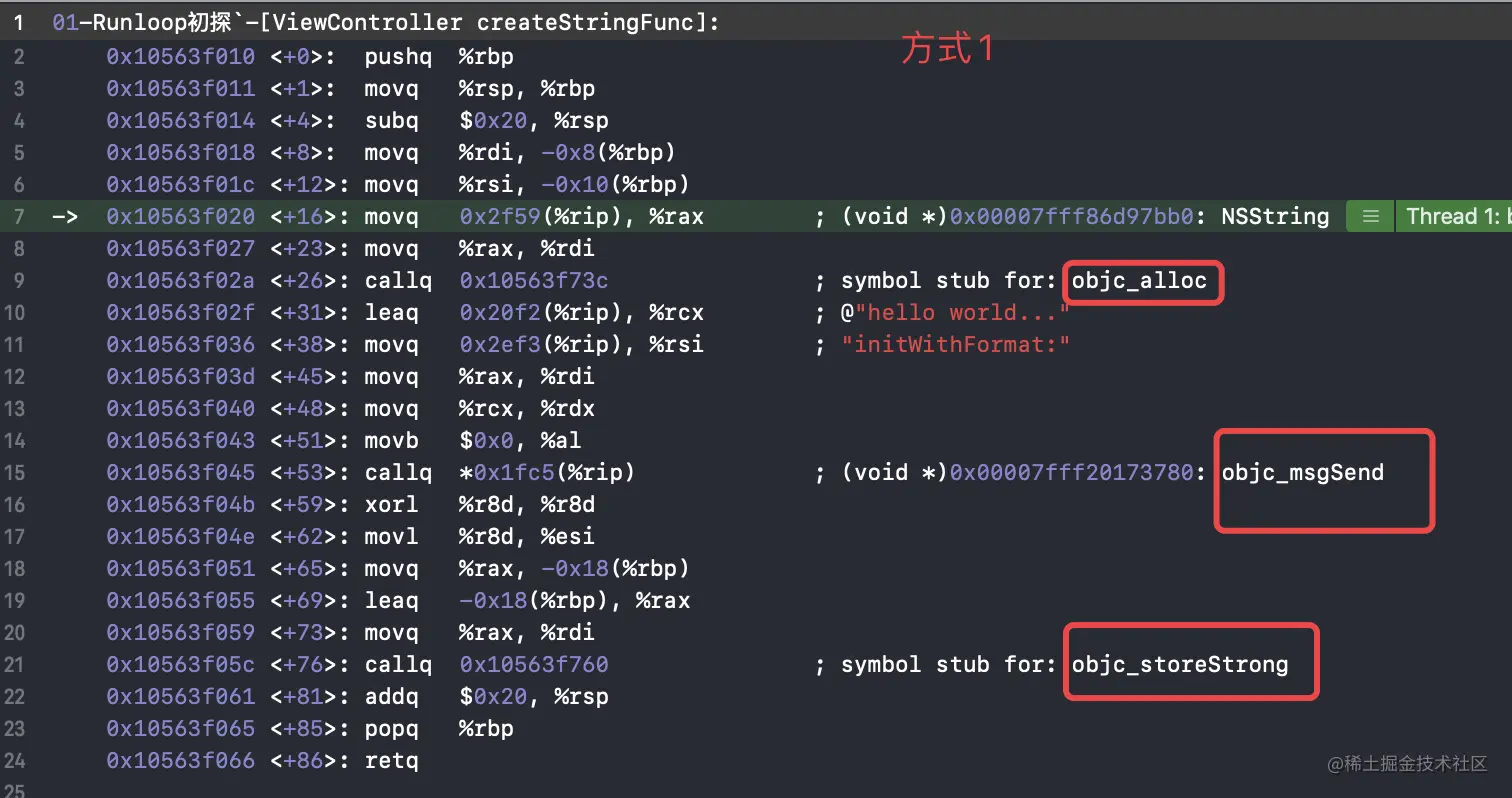

    image.png 使用alloc出来的方式，字符串在调用release的时候被回收（假设该字符串没有被其他东西引用，变量会在超出其作用域的时候release）。

  • 方式2

    NSString * string2  = [NSString stringWithFormat:@"hello world auto relase..."];

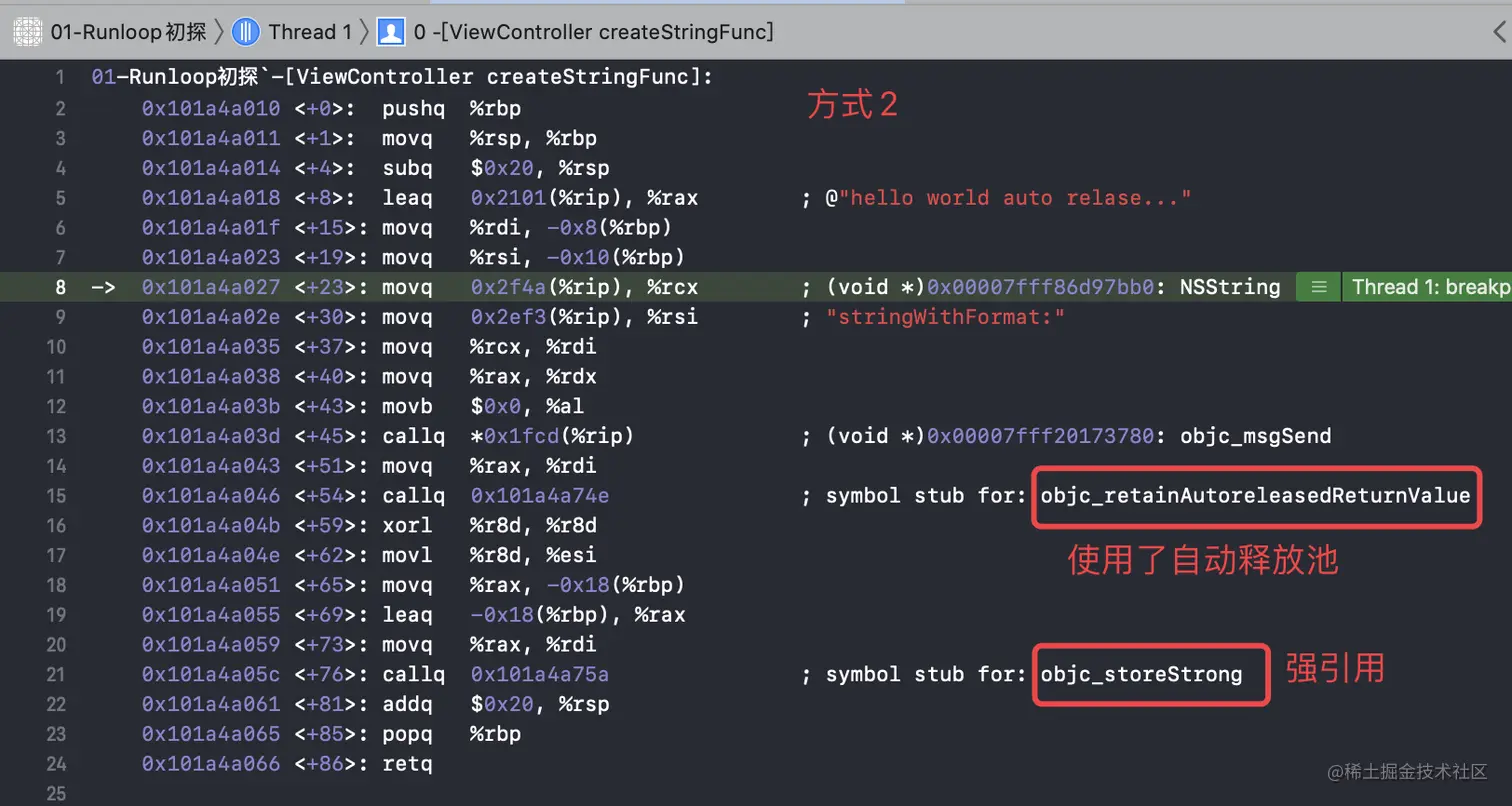

    image.png 使用stringWith的方式，字符串在api内部会被设置成autorelease，不用手动释放，系统会回收，因此将会在最近的一个自动释放池drain或release时被回收。

下面通过一个案例来深入了解自动释放池的作用。案例中，使用两种方式创建了字符串，并且把字符串赋值给__weak修饰的成员变量。

  • 场景1

    __weak NSString *weakSrting;
__weak NSString *weakSrtingAutoRelease;

@implementation ViewController

- (void)createStringFunc {
        // 方式1
        NSString * string1  = [[NSString alloc] initWithFormat:@"hello world..."];
        weakSrting = string1;

        // 方式2
        NSString * string2  = [NSString stringWithFormat:@"hello world auto relase..."];
        weakSrtingAutoRelease = string2;
}

- (void)viewDidLoad {
    [super viewDidLoad];

    [self createStringFunc];
    NSLog(@"weakSrting: %@", weakSrting);
    NSLog(@"weakSrtingAutoRelease: %@", weakSrtingAutoRelease);
}

- (void)viewWillAppear:(BOOL)animated
{
    NSLog(@"view will appear weakSrting: %@", weakSrting);
    NSLog(@"view will appear weakSrtingAutoRelease: %@", weakSrtingAutoRelease);
}

- (void) viewDidAppear:(BOOL)animated
{
    NSLog(@"view did appear weakSrting: %@", weakSrting);
    NSLog(@"view did appear weakSrtingAutoRelease: %@", weakSrtingAutoRelease);
}

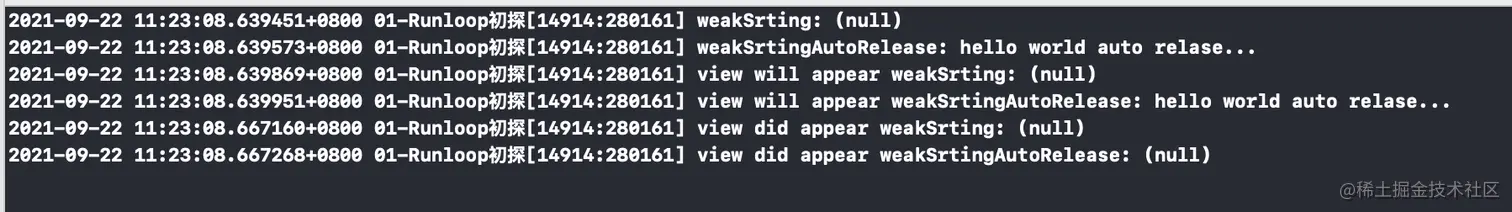

    查看运行结果: image.png

    使用方式1创建的字符串weakSrting，在createStringFunc方法执行完成后就会释放（作用域结束），弱引用weakSrting也会释放掉。所以weakSrting打印结果都是空。

    使用方式2创建的对象weakSrtingAutoRelease，这个对象被系统自动添加到了当前的autoreleasepool中，起到了延迟释放的效果。这个对象是一个autoreleased对象，autoreleased对象是被添加到了当前最近的autoreleasepool中的，只有当这个autoreleasepool自身drain的时候，autoreleasepool中的autoreleased对象才会被release。

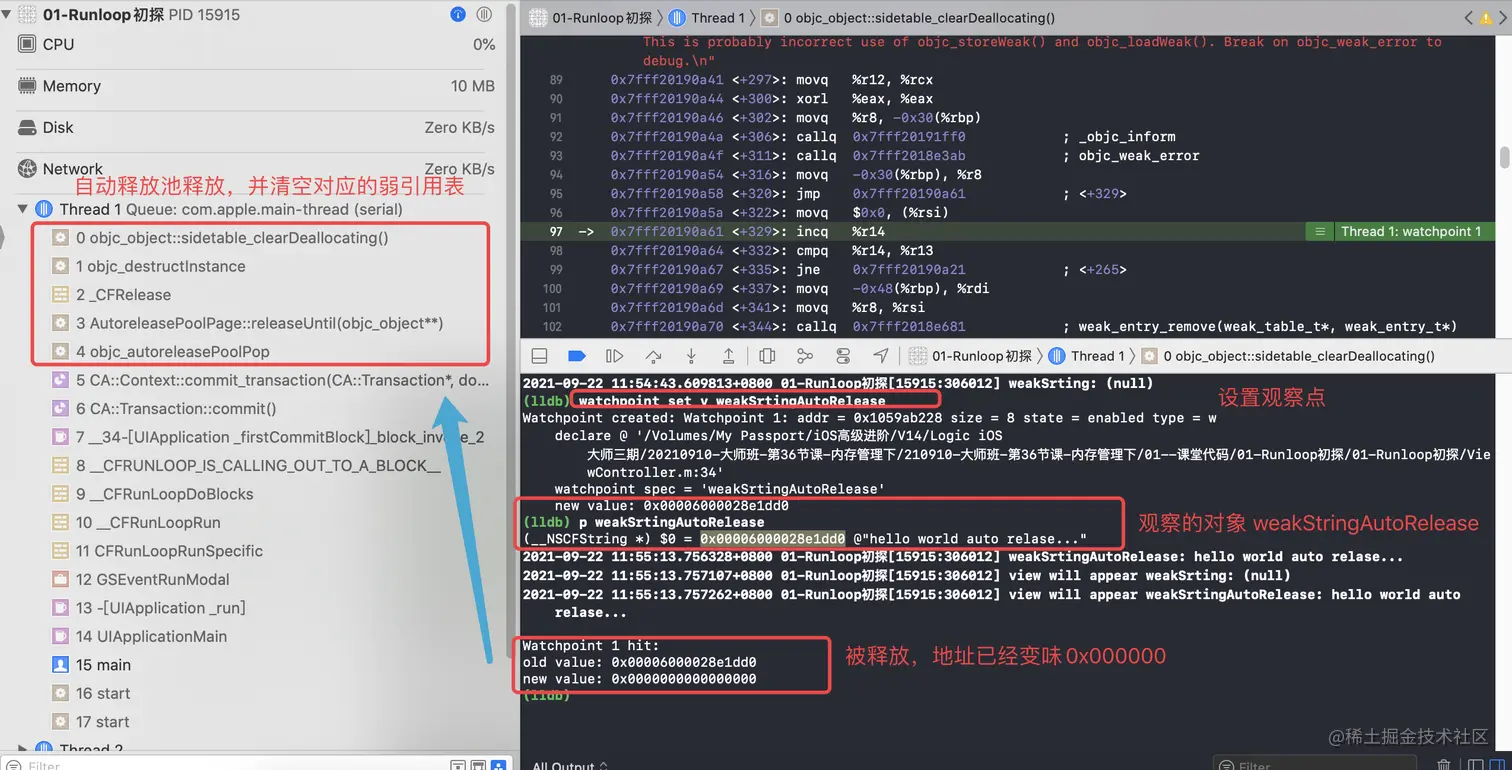

    对象weakSrtingAutoRelease，在viewDidAppear中打印这个对象的时候，能够输出，说明此时对象还没有被释放。那么这个对象一定是在viewWillAppear和viewDidAppear方法之间的某个时候被释放了，并且是由于它所在的autoreleasepool被release的时候释放的。我们可以在lldb调试中设置观察点(watchpoint set v weakSrtingAutoRelease)，来查看对象的释放过程：


    在运行栈中可以发现，weakSrtingAutoRelease对象在自动释放池释放时完成了释放。

  • 场景2(ARC)

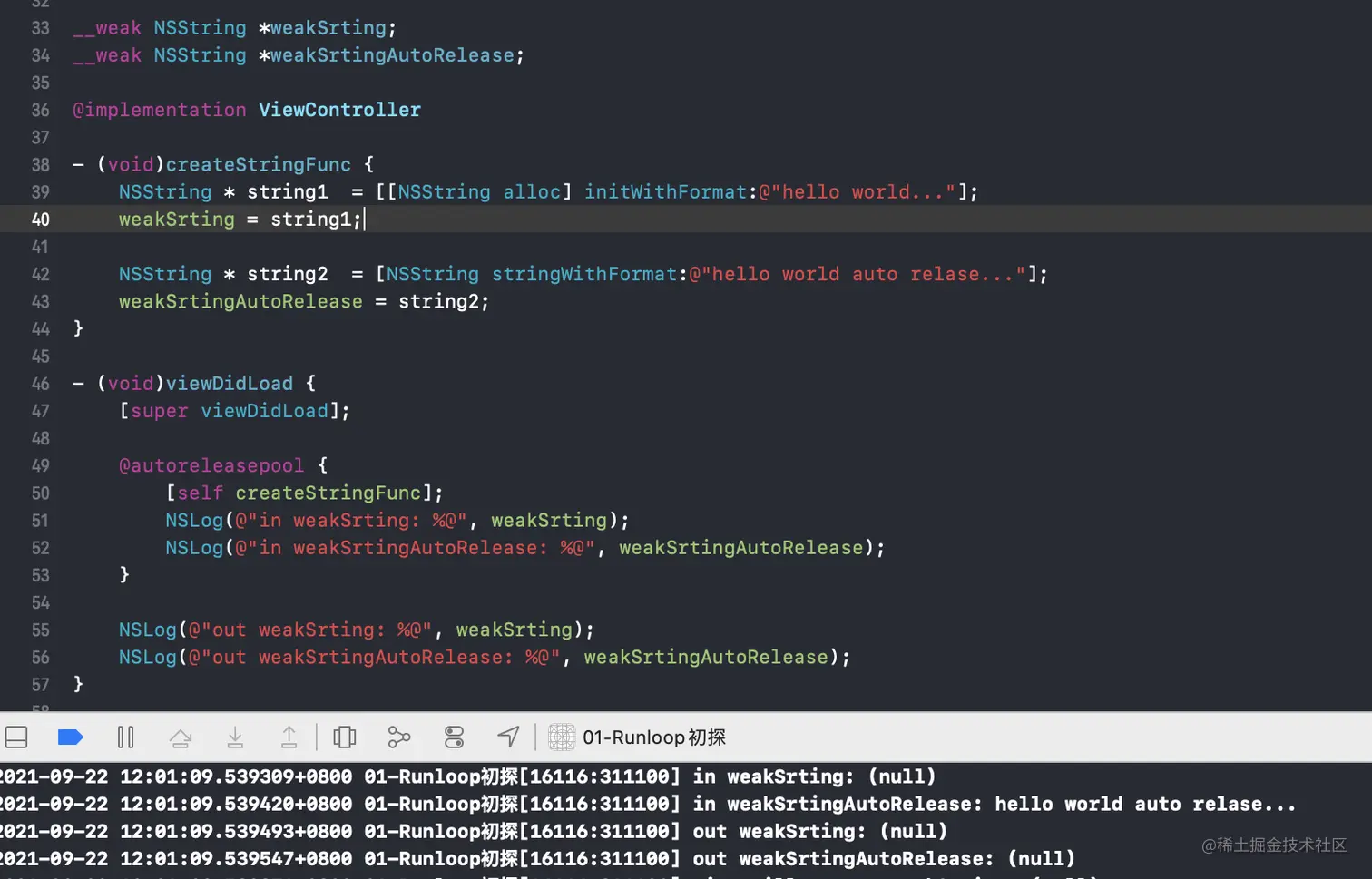

    此种方案更直观一些，代码中手动添加了一个@autoreleasepool，在自动释放池内，weakSrtingAutoRelease一直不会释放，而出了自动释放池就会释放。见下图：


    但是使用方式2创建的对象weakSrtingAutoRelease在自动释放池内都能够正常使用，出了自动释放池就会被释放，起到延迟释放的效果。

    但是使用方式1创建的字符串weakSrting，为什么在自动释放池内就释放了呢？他不会加入到自动释放池吗？这个问题下面会说明！！！

2.自动释放池原理分析

1.原理初探

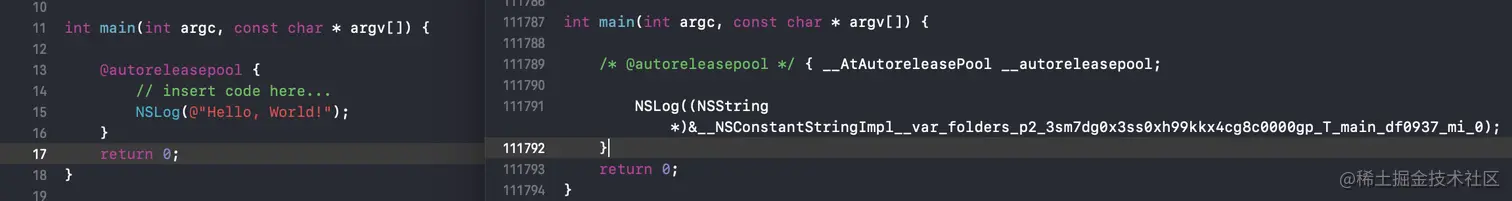

下面通过clang查看自动释放池的实现原理，见下图：


@autoreleasepool在编译后变成了以下代码：

    __AtAutoreleasePool __autoreleasepool;

全局搜索__AtAutoreleasePool的定义，找到__AtAutoreleasePool结构体的定义：

    struct __AtAutoreleasePool {
      __AtAutoreleasePool() {atautoreleasepoolobj = objc_autoreleasePoolPush();}
      ~__AtAutoreleasePool() {objc_autoreleasePoolPop(atautoreleasepoolobj);}
      void * atautoreleasepoolobj;
    };

该结构体提供了一个构造函数objc_autoreleasePoolPush和一个析构函数objc_autoreleasePoolPop。所以自动释放池在底层其实是一个结构体，其通过objc_autoreleasePoolPush完成自动释放池的创建，objc_autoreleasePoolPop来释放自动释放池。

通过设置符号断点，查看汇编，可以确定自动释放池其实现源码在我们最熟悉的libobjc.A.dylib库。


2.结构分析

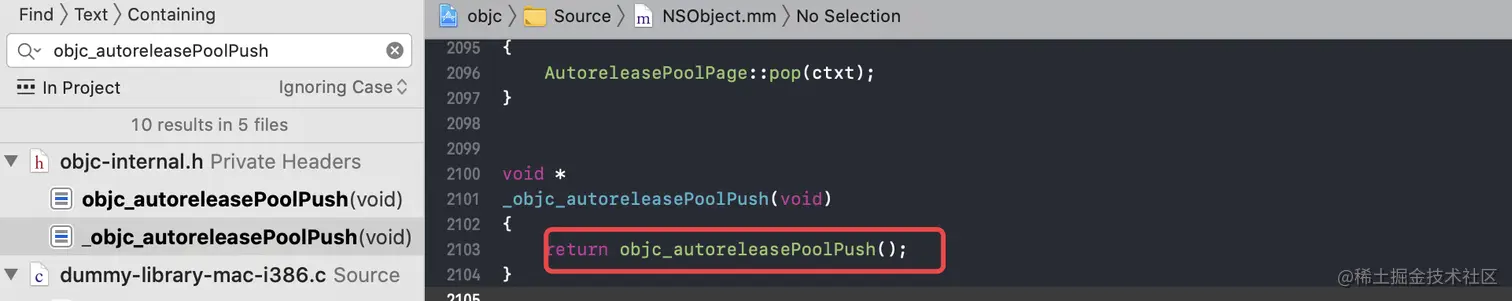

下面通过源码进行分析。跟踪objc_autoreleasePoolPush的方法实现，见下图：

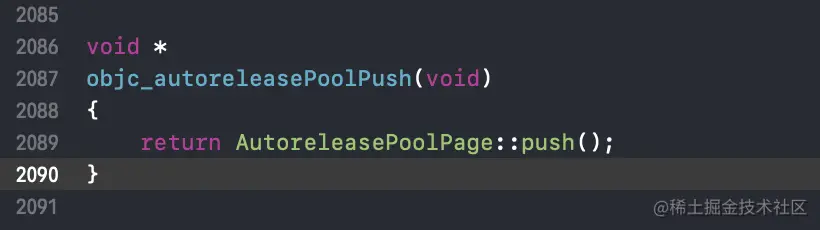

其调用了objc_autoreleasePoolPush()方法，继续跟踪代码：

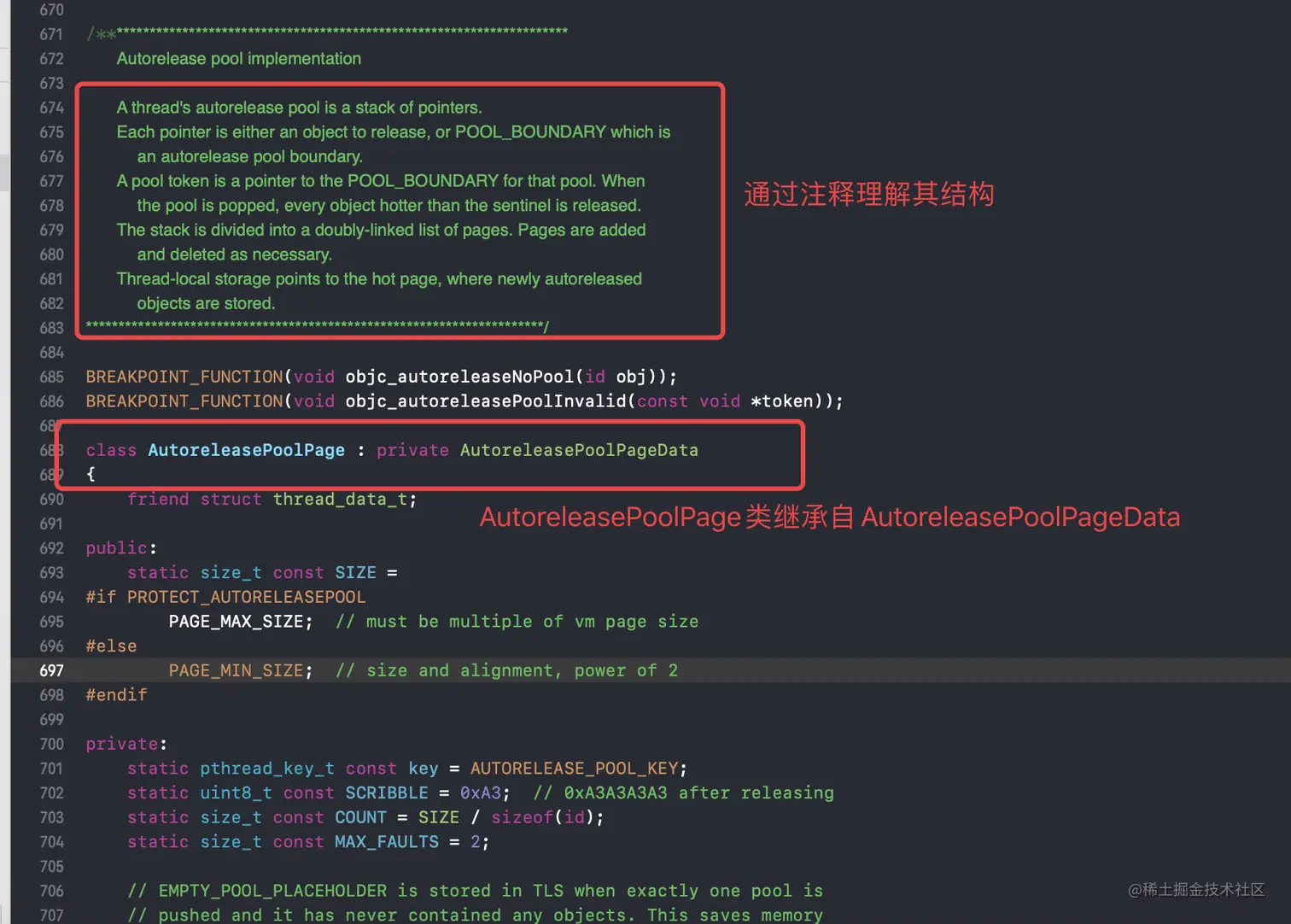

在该方法的实现中，其调用了AutoreleasePoolPage的push方法。那么AutoreleasePoolPage的结构是怎么的呢？见下图：


通过AutoreleasePoolPage类的注释可以得到以下关键信息：

  • 一个线程的自动释放池是一堆指针
  • 每个指针要么是一个要释放的对象，要么是POOL_BOUNDARY(自动释放池边界-哨兵对象)
  • 堆栈被分成一个双向链接的页面列表， 页面已添加对象并根据需要删除
  • 线程本地存储指向新自动释放的热点页面对象被存储

上面的注释信息如何理解呢？查看AutoreleasePoolPageData实现：

class AutoreleasePoolPage;
struct AutoreleasePoolPageData
{
    #if SUPPORT_AUTORELEASEPOOL_DEDUP_PTRS
        struct AutoreleasePoolEntry {
            uintptr_t ptr: 48;
            uintptr_t count: 16;
            static const uintptr_t maxCount = 65535; // 2^16 - 1
        };
        static_assert((AutoreleasePoolEntry){ .ptr = MACH_VM_MAX_ADDRESS }.ptr == MACH_VM_MAX_ADDRESS, "MACH_VM_MAX_ADDRESS doesn't fit into AutoreleasePoolEntry::ptr!");
    #endif

    magic_t const magic; // 16
    __unsafe_unretained id *next; // 8
    pthread_t const thread; // 8
    AutoreleasePoolPage * const parent; // 8
    AutoreleasePoolPage *child; // 8
    uint32_t const depth; // 4
    uint32_t hiwat;  // 4

    AutoreleasePoolPageData(__unsafe_unretained id* _next, pthread_t _thread, AutoreleasePoolPage* _parent, uint32_t _depth, uint32_t _hiwat)
    : magic(), next(_next), thread(_thread),
      parent(_parent), child(nil),
      depth(_depth), hiwat(_hiwat)
    {
    }
};

属性相关说明：

  • magic ⽤来校验AutoreleasePoolPage的结构是否完整；
  • next 指向最新添加的autoreleased对象的下⼀个位置，初始化时指向begin()
  • thread 指向当前线程
  • parent 指向⽗结点，第⼀个结点的parent值为nil
  • child 指向⼦结点，最后⼀个结点的child值为nil
  • depth 代表深度，从0开始，往后递增1
  • hiwat 代表high water mark最⼤⼊栈数量标记

3.源码实现

跟踪push的实现源码：

static inline void *push()
    {
        id *dest;
        if (slowpath(DebugPoolAllocation)) {
            // Each autorelease pool starts on a new pool page.
            dest = autoreleaseNewPage(POOL_BOUNDARY);
        } else {
            dest = autoreleaseFast(POOL_BOUNDARY);
        }
        ASSERT(dest == EMPTY_POOL_PLACEHOLDER || *dest == POOL_BOUNDARY);
        return dest;
    }

在非debug模式下首先调用autoreleaseFast方法，并传入边界对象（哨兵对象）。查看autoreleaseFast实现源码：

static inline id *autoreleaseFast(id obj)
    {
        AutoreleasePoolPage *page = hotPage();

        if (page && !page->full()) {
            return page->add(obj);
        } else if (page) {
            return autoreleaseFullPage(obj, page);
        } else {
            return autoreleaseNoPage(obj);
        }
    }

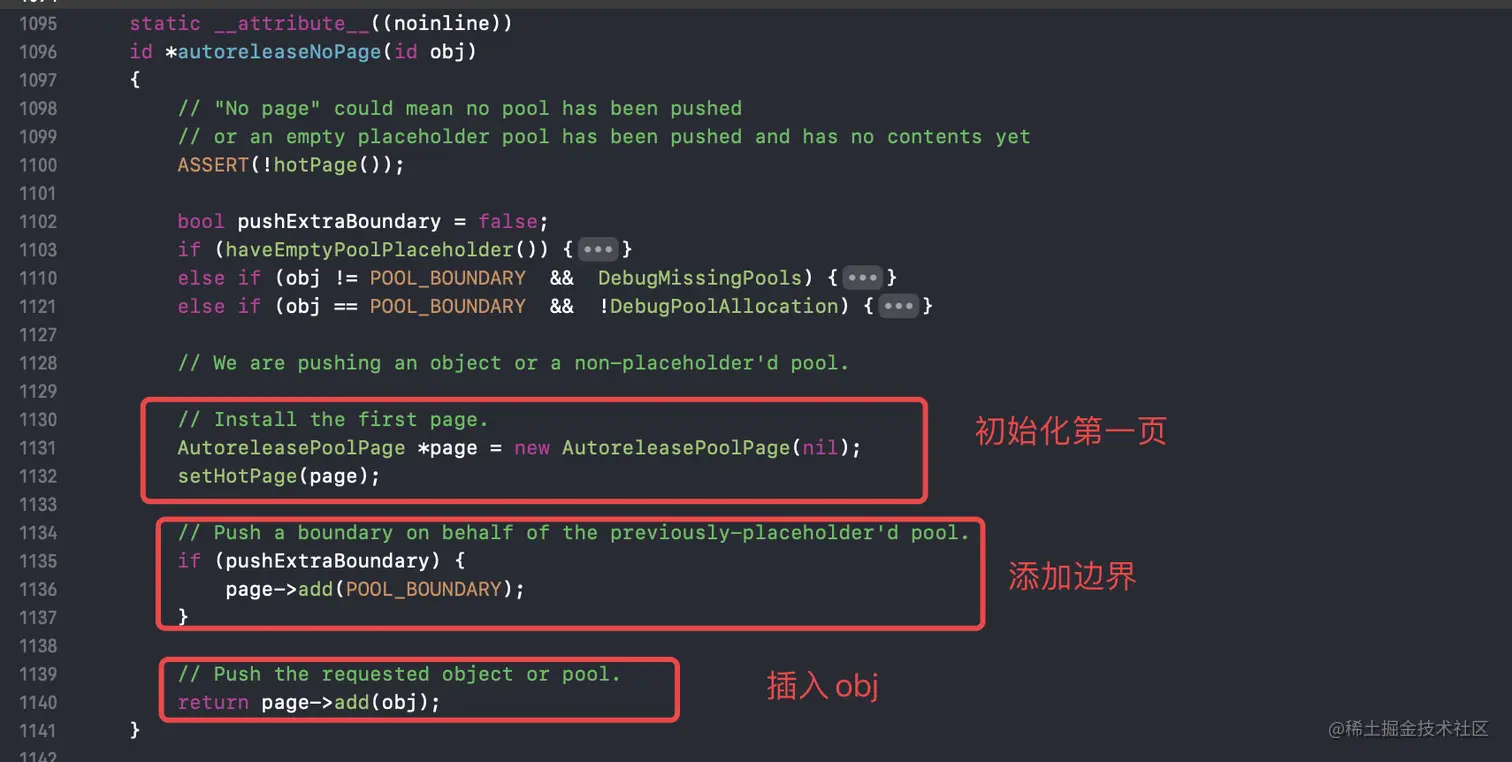

在该方法中，首先获取当前hotPage，如果不为空且没有满，则会向该页中添加obj；如果该页已满，则调用autoreleaseFullPage方法；如果当前hotPage不存在，也就是没有page，则调用autoreleaseNoPage方法。autoreleaseNoPage实现源码如下：

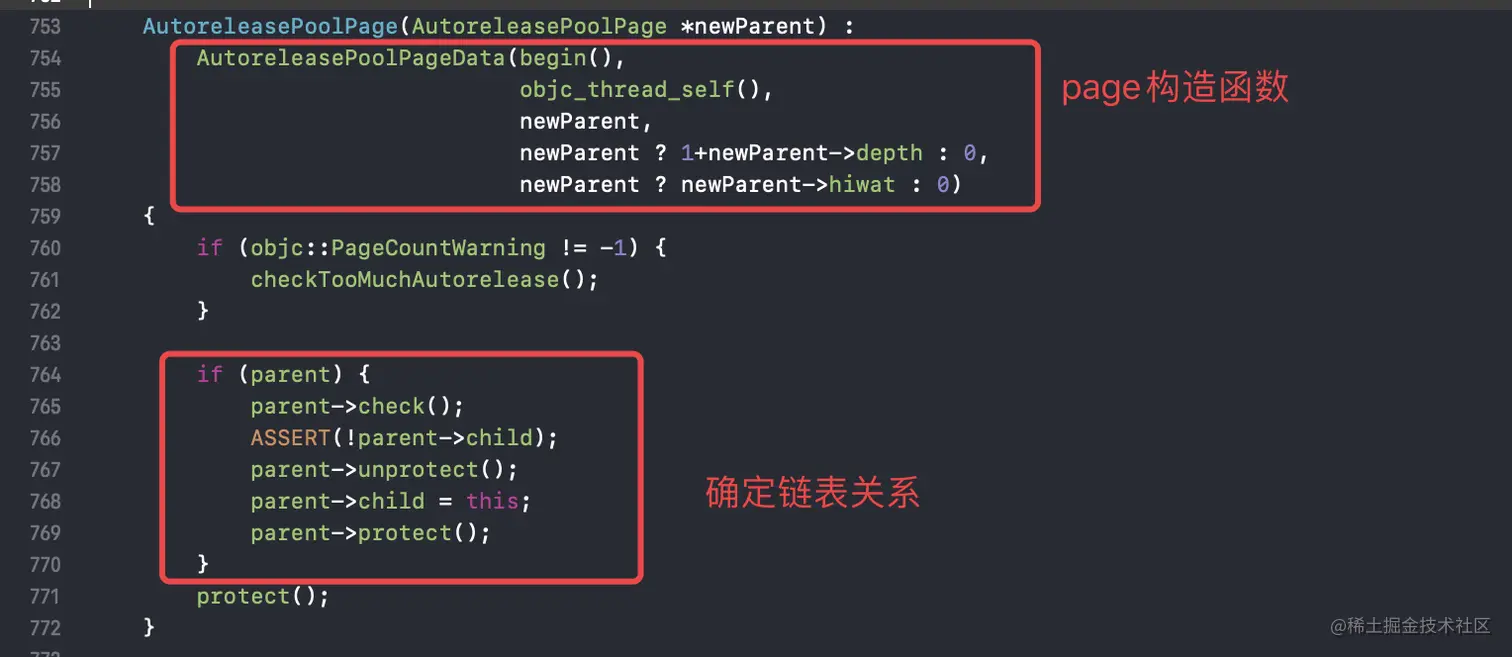

在完成AutoreleasePoolPage创建后，首先添加哨兵对象，然后在加入obj。 首先查看AutoreleasePoolPage构造函数，见下图：

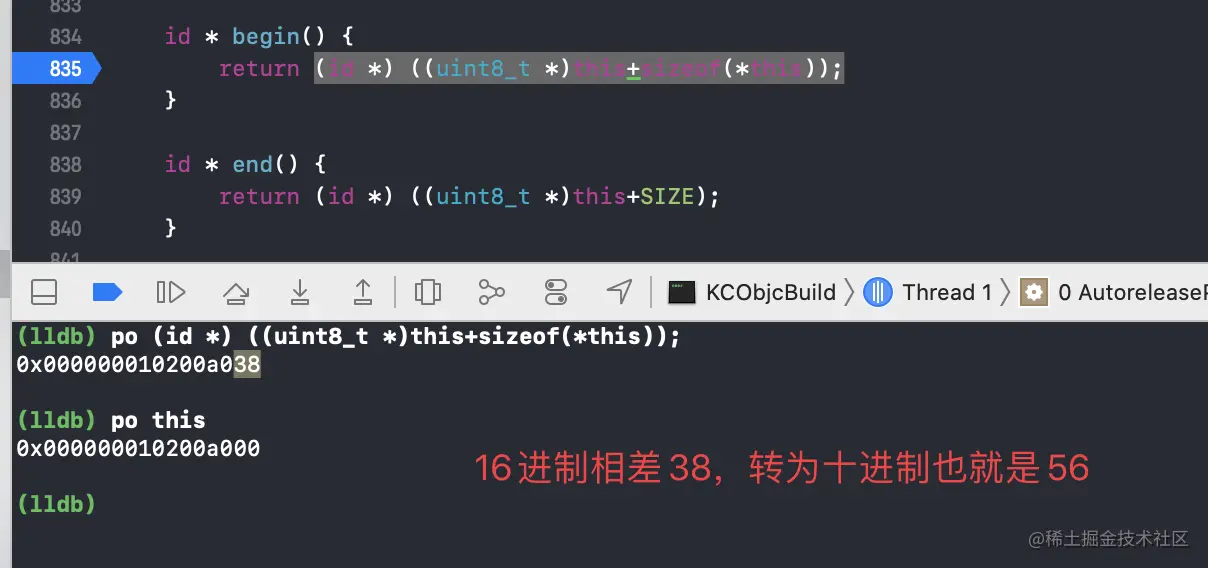

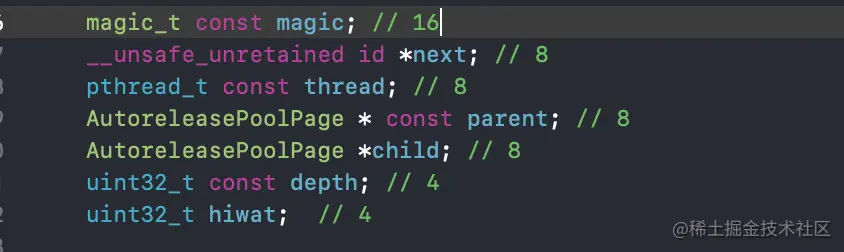

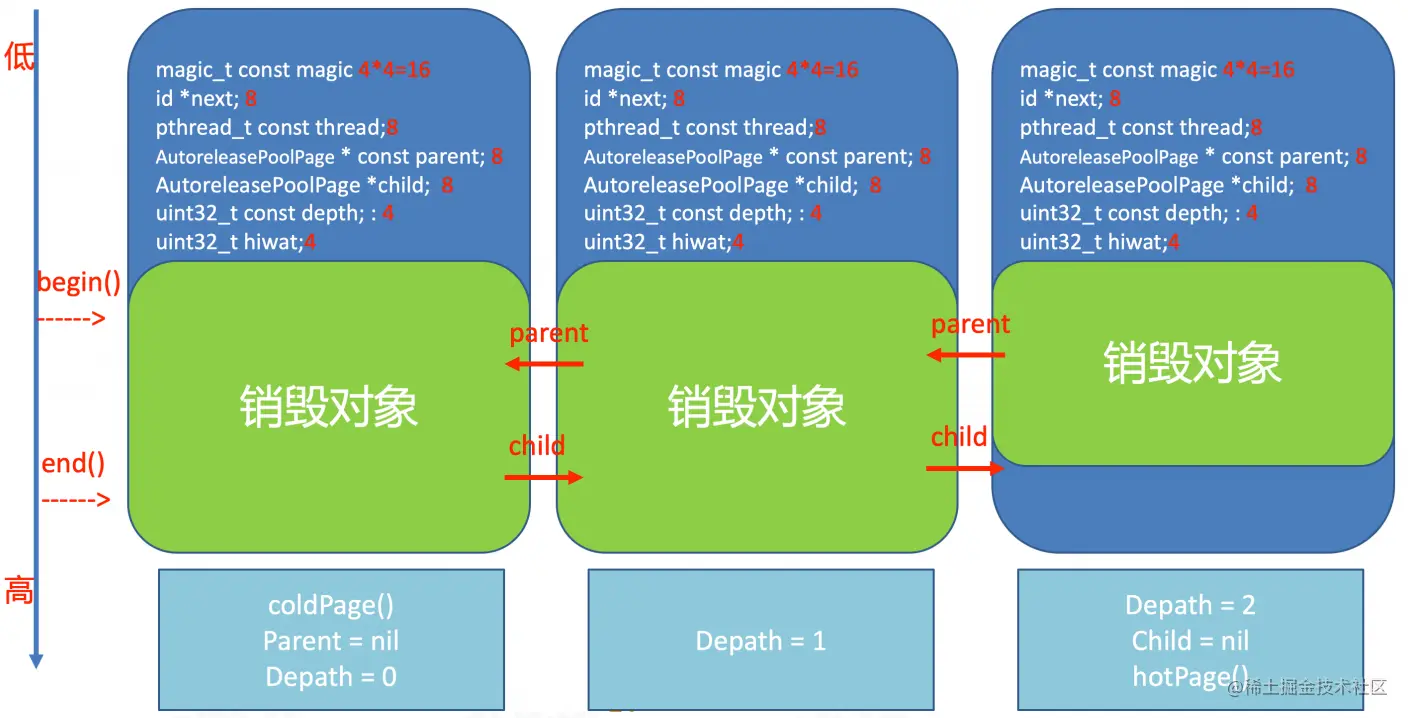

通过调用AutoreleasePoolPageData的构造函数实现初始化，并确定页之间的链表关系。通过上面的结构我们可以确定AutoreleasePoolPageData属性占56个字节。见下图：


因为页中next字段用于设置存储obj的位置，那么因为每个页自身有一些属性需要占用一部分空间，所以next的起始值是page首地址平移56个字节，也就是构造函数中begin()方法所确定下来的值。

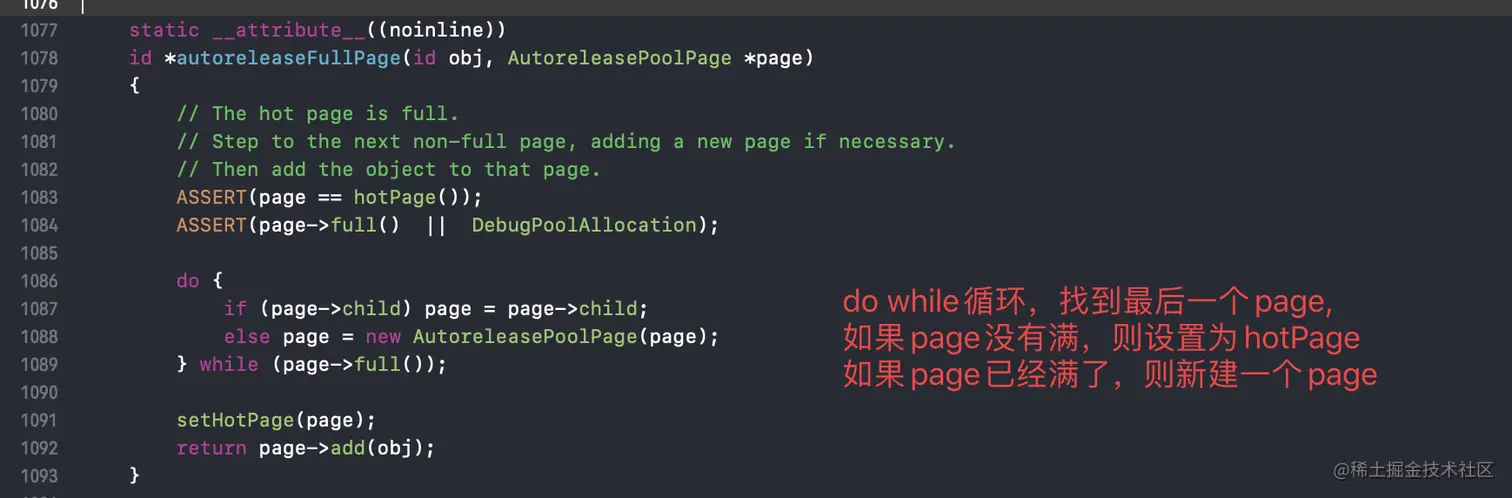

如果页满时，就会调用上面的autoreleaseFullPage方法，见下面实现源码：


跟踪实现代码，会发现其返回的是AutoreleasePoolPage，综合上面的数据结构和源码实现，我们可以得出以下结论：

  • Autoreleasepool是由多个AutoreleasePoolPage以双向链表的形式连接起来的
  • Autoreleasepool的基本原理：在自动释放池创建的时候，会在当前的AutoreleasePoolPage中设置一个标记位（边界），在此期间，当有对象调用autorelease时，会把对象添加到AutoreleasePoolPage中
  • 若当前页加满了，会初始化一个新页，然后用双向链表链接起来，并把初始化的一页设置为hotPage，当自动释放池pop时，从最下面依次往上pop，调用每个对象的release方法，直到遇到标志位


4.满页临界值

自动释放池一页能够存储多少个对象呢？如果能够打印输出自动释放池的数据，会更便于我们对自动释放池的了解。在源码中也提供了相关的打印数据结构的方法：

    void
    _objc_autoreleasePoolPrint(void)
    {
        AutoreleasePoolPage::printAll();
    }

    __attribute__((noinline, cold))
    static void printAll()
    {
        _objc_inform("##############");
        _objc_inform("AUTORELEASE POOLS for thread %p", objc_thread_self());

        AutoreleasePoolPage *page;
        ptrdiff_t objects = 0;
        for (page = coldPage(); page; page = page->child) {
            objects += page->next - page->begin();
        }
        _objc_inform("%llu releases pending.", (unsigned long long)objects);

        if (haveEmptyPoolPlaceholder()) {
            _objc_inform("[%p]  ................  PAGE (placeholder)", EMPTY_POOL_PLACEHOLDER);
            _objc_inform("[%p]  ################  POOL (placeholder)", EMPTY_POOL_PLACEHOLDER);
        }
        else {
            for (page = coldPage(); page; page = page->child) {
                page->print();
            }
        }
        _objc_inform("##############");
    }

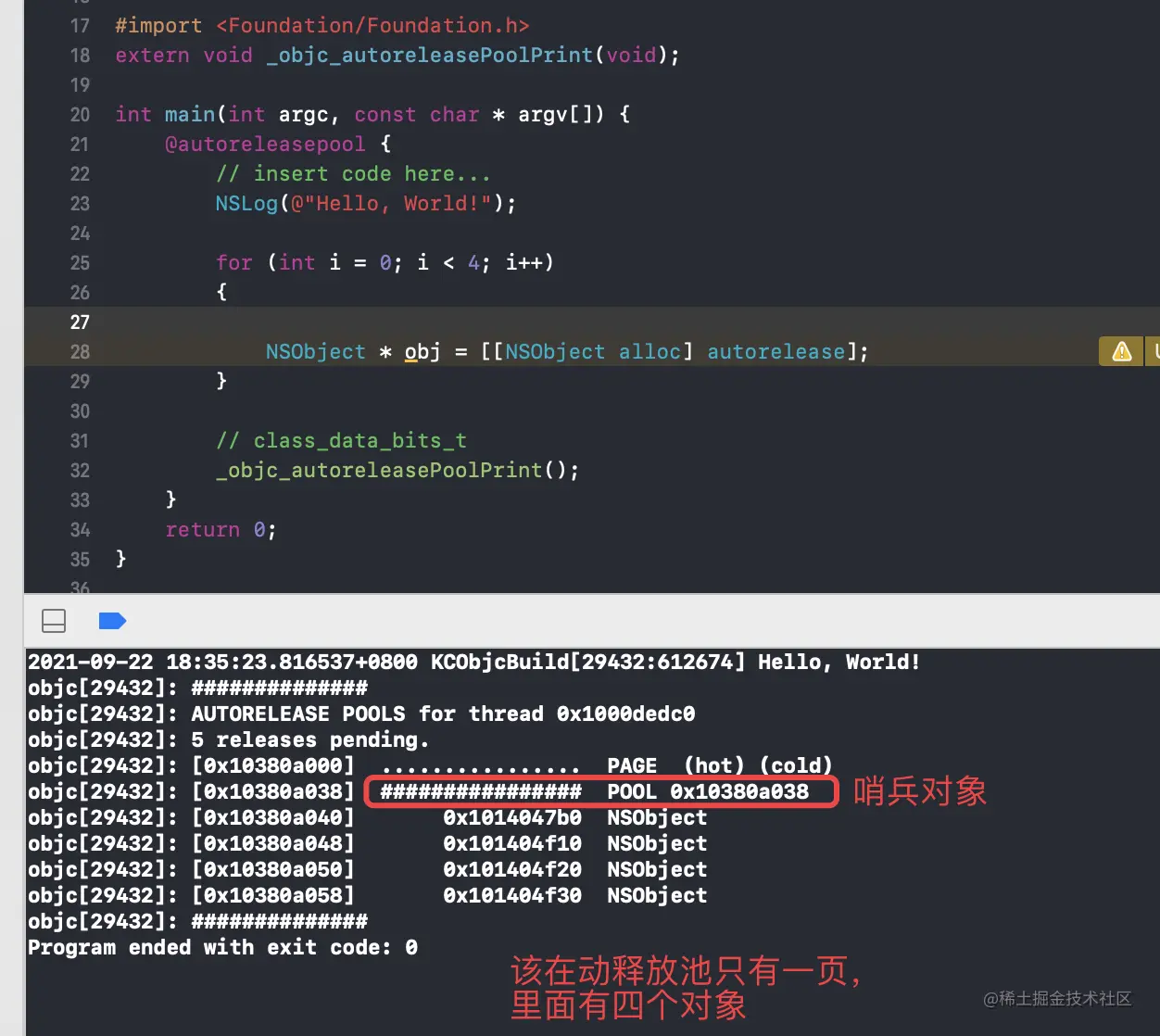

引入下面就的案例查看其内部存储结构：


通过上面的输出可以发现，该自动释放池的起始页是0x10380a000，地址平移56个字节后放入的是哨兵对象，哨兵对象地址为0x10380a038，紧接着放入4个对象。那么一页能放多少呢？源码中也有定义：

static size_t const SIZE =
#if PROTECT_AUTORELEASEPOOL
PAGE_MAX_SIZE;  // must be multiple of vm page size
#else
PAGE_MIN_SIZE;  // size and alignment, power of 2
#endif

#define PAGE_MIN_SHIFT          12
#define PAGE_MIN_SIZE           (1 << PAGE_MIN_SHIFT)

通过解读源码可以确定，其大小为1<<12，也即是4096，而每页自身属性的占用56个字节，同时第一页需要一个哨兵对象8个字节，所以首页最多可以放(4096 - 56 - 8) / 8 = 504个对象。验证一下：

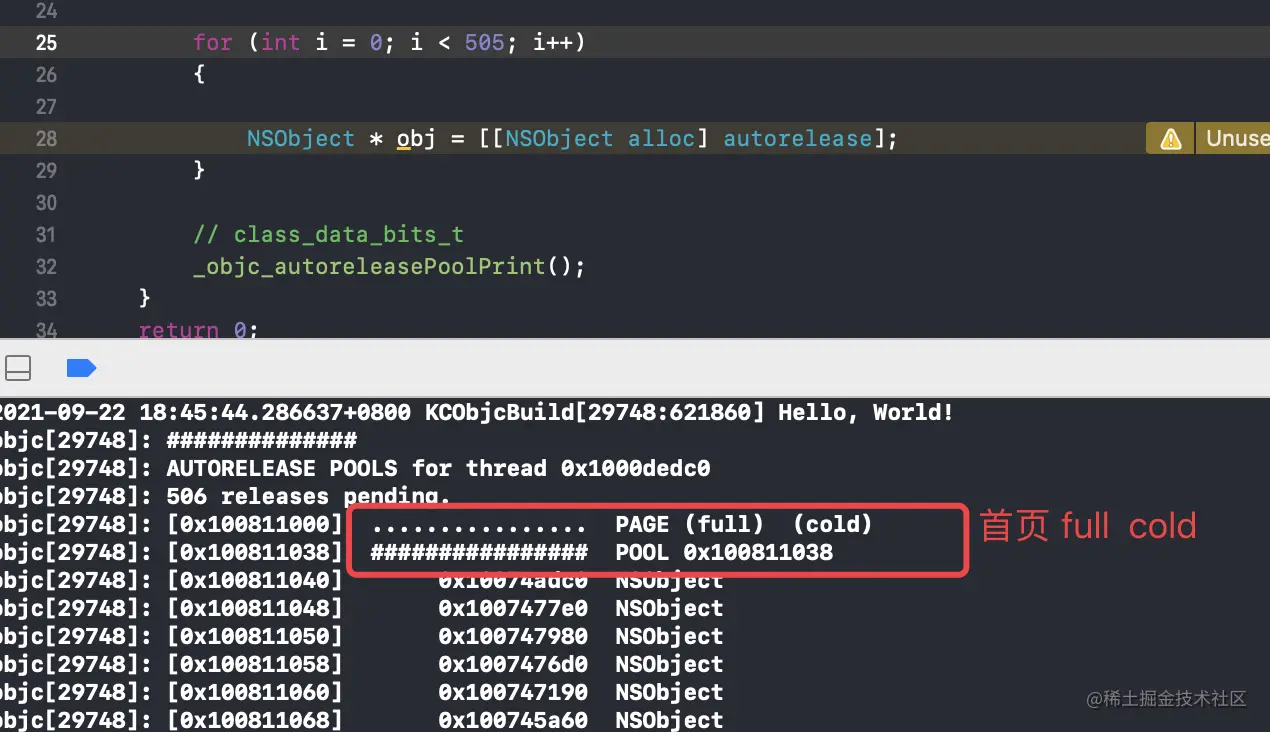

image.png image.png

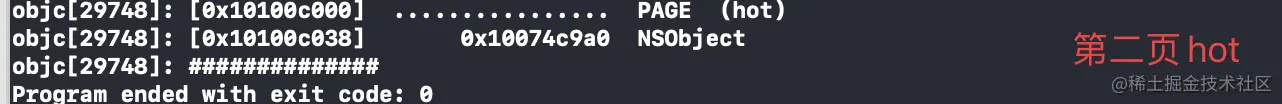

通过输出自动释放池的数据结构可以发现，当放入505个对象时，会新开辟一页，并且第二页中只有一个对象。（哨兵对象只会放在第一页）所以第一页最多可以放504个对象，之后每页可以存储505个对象。

3.自动释放池注意点

1.对象release而非销毁

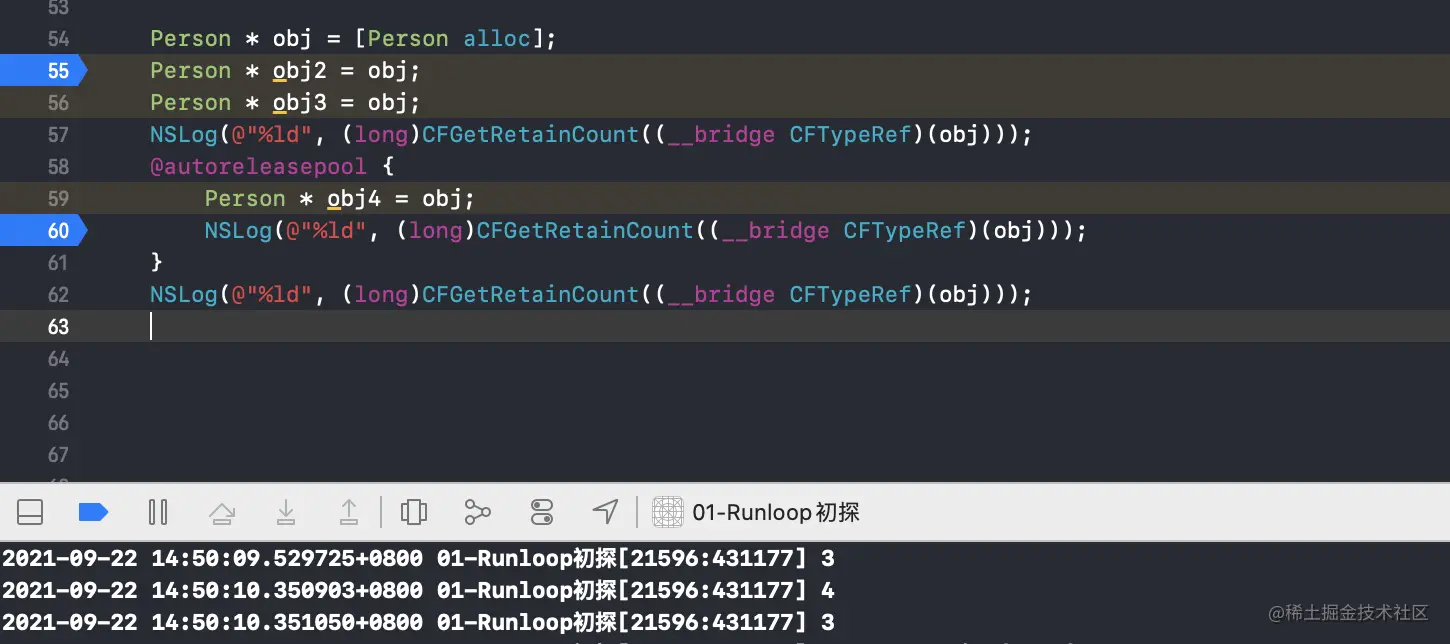

先看下面的案例：


当自动释放池结束的时候，仅仅是对存储在自动释放池中的对象发送1条release消息，而不是销毁对象。

2.自动释放池的嵌套

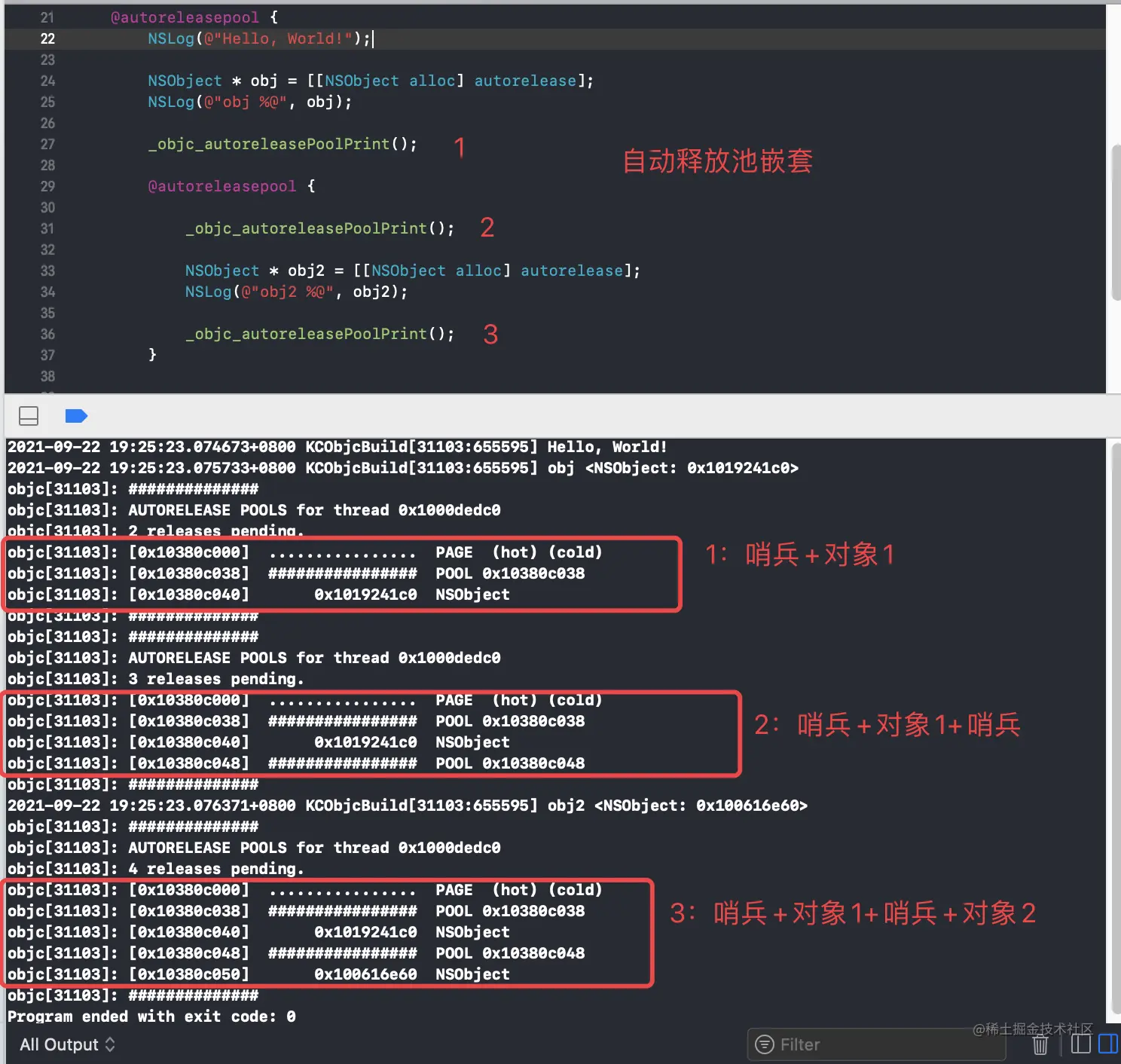

自动释放池可以嵌套！


通过该案例可以发现，自动释放池嵌套并不会影响数据结构，只是多插入一个哨兵对象。

3.哪些对象可以放入自动释放池

依然通过案例进行分析。

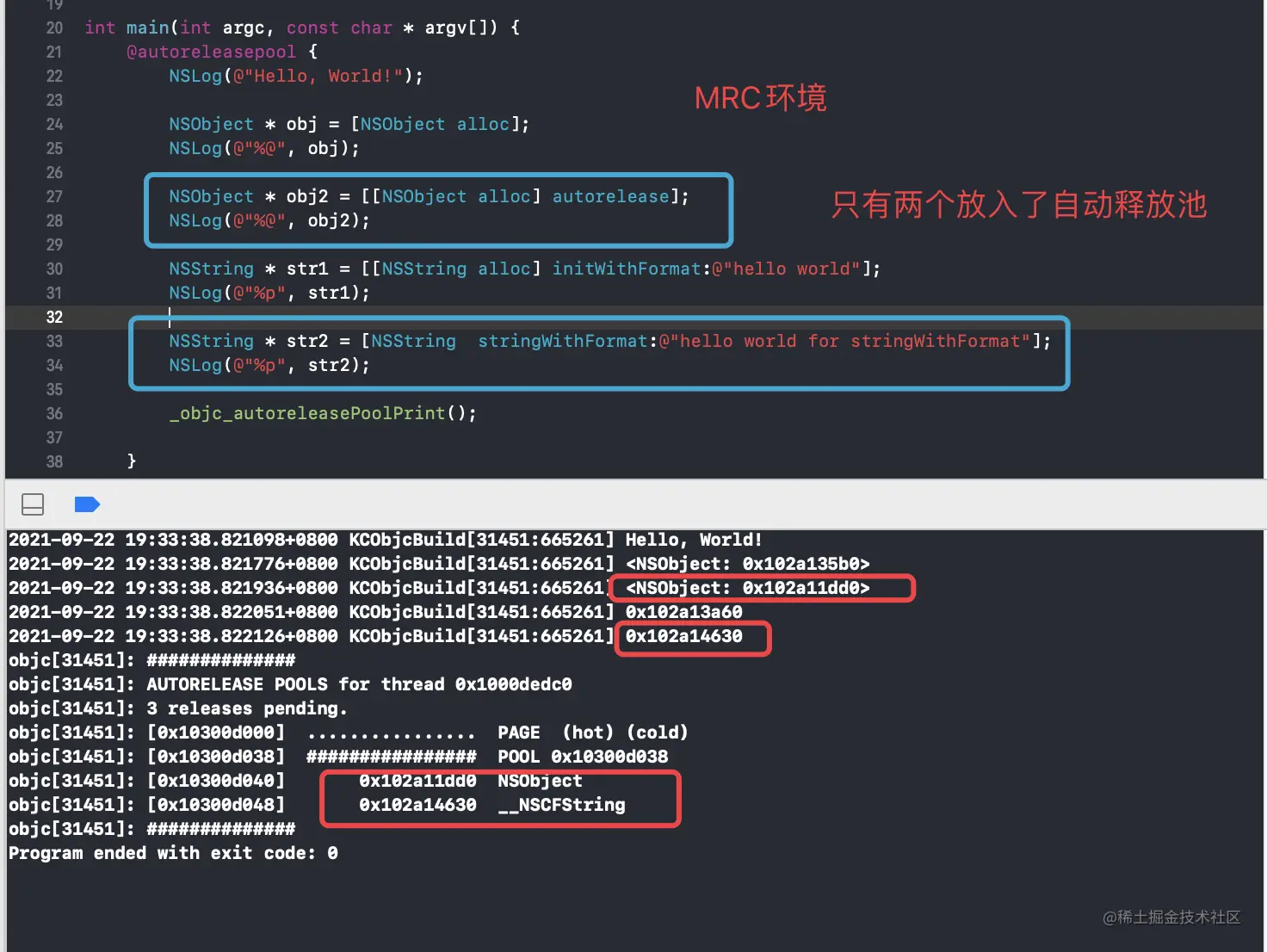

  • MRC环境

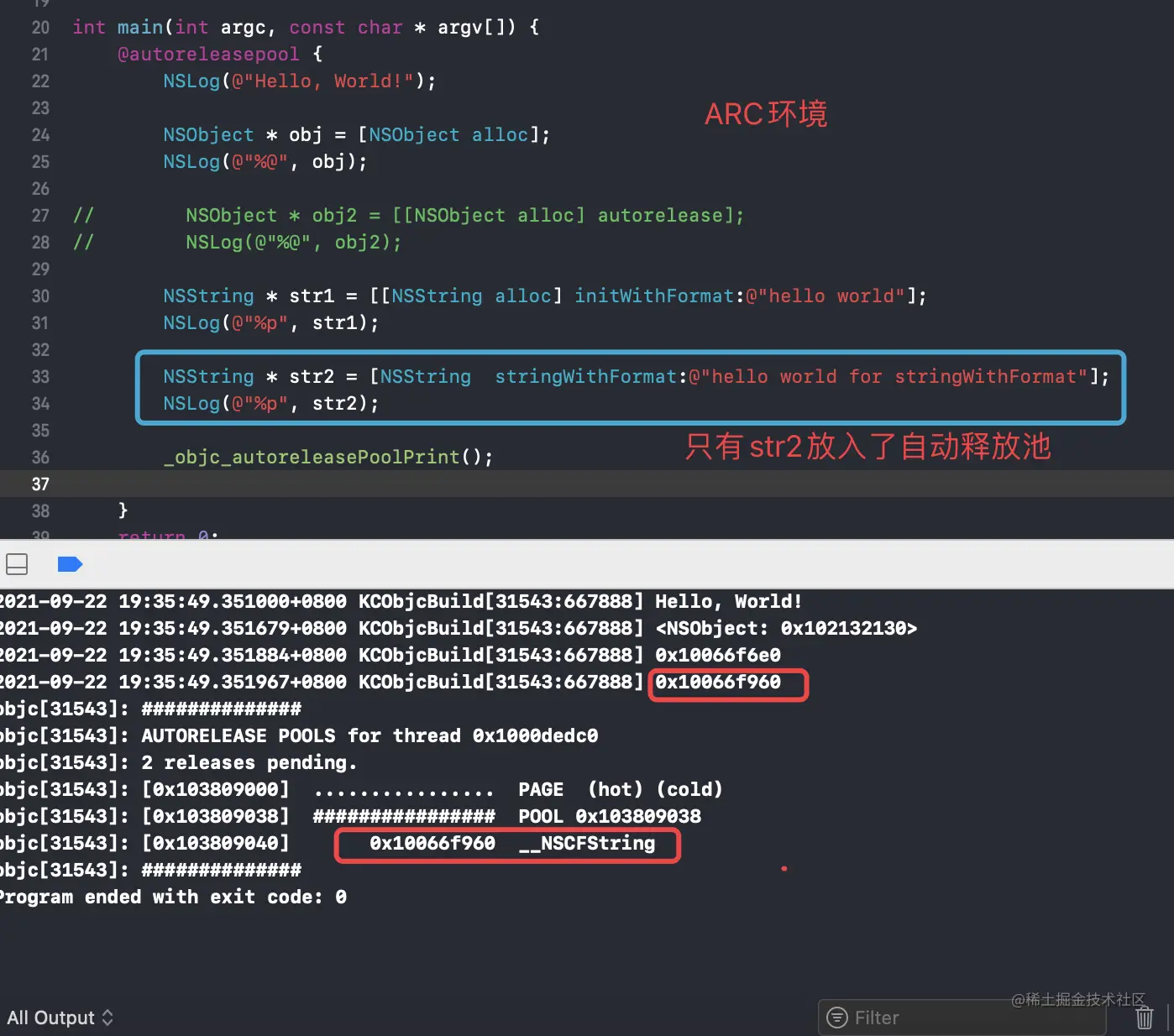

  • ARC环境


1.主动调用autorelase方法的，用alloc, init,copy等方法创建的对象，这些我们自己持有的，我们想让他延迟释放，就调用autorelase方法，这样在自动释放池出栈的时候，对象就会释放掉。

2.对于那种stringWithFormt这种从名字来看，没有被调用者持有的情况，要么是自动加到自动释放池里的，要么是常量字符串，不用引用计数来管理。
