前言
本篇开始讲解大家最感兴趣的知识点 👉🏻 H264视频编码，大致分上中下3篇，包括各个知识点的讲解和实际编码的部分。
一、H264结构与码流解析
1.1 H264结构图

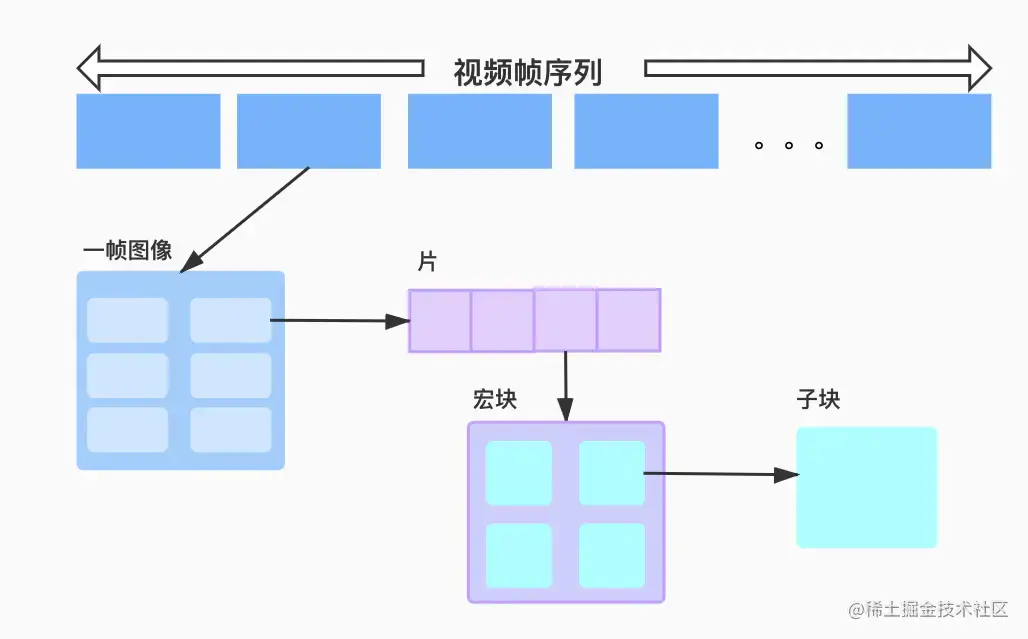

上图H264结构中，一个视频图像编码后的数据叫做一帧，一帧由一个片（slice）或多个片组成，一个片又由一个或多个宏块（MB）组成，一个宏块由多个子块组成，子块即16x16的yuv数据。宏块是作为H264编码的基本单位。
-
场和帧：视频的一场或一帧可用来产生一个编码图像。 -
片:每个图象中，若干宏块被排列成片的形式。片分为I片、B片、P片和其他一些片。-
I片只包含I宏块，P片可包含P和I宏块，而B片可包含B和I宏块。
- I宏块利用从当前片中已解码的像素作为参考进行帧内预测。
- P宏块利用前面已编码图象作为参考图象进行帧内预测。
- B宏块则利用双向的参考图象（前一帧和后一帧）进行帧内预测。
-
片的目的是为了限制误码的扩散和传输，使编码片相互间是独立的。某片的预测不能以其它片中的宏块为参考图像，这样某一片中的预测误差才不会传播到其它片中去。
-
-
宏块:一个编码图像通常划分成若干宏块组成，一个宏块由一个16×16亮度像素和附加的一个8×8 Cb和一个8×8 Cr彩色像素块组成。
1.2 H264编码分层
H264编码分层,分为了2层.
-
NAL层: (Network Abstraction Layer,视频数据网络抽象层)
- 它的作用是H264只要在网络上传输,在传输的过程每个包以太网是1500字节. 而H264的帧往往会大于1500字节的.所以就要进行
拆包. 将一个帧拆成多个包进行传输.所有的拆包或者组包都是通过NAL层去处理的.
- 它的作用是H264只要在网络上传输,在传输的过程每个包以太网是1500字节. 而H264的帧往往会大于1500字节的.所以就要进行
-
VCL层:(Video Coding Layer,视频数据编码层) 它的作用就是对视频原始数据进行压缩.
1.3 码流的基本概念
-
SODB:(String of Data Bits,原始数据比特流) ,长度不一定是8的倍数.它是由VCL层产生的.因为非8的倍数所以处理比较麻烦.
-
RBSP:(Raw Byte Sequence Payload,SODB+trailing bits) .算法是在SODB最后一位补1.不按字节对齐补0. 如果补齐0,不知道在哪里结束.所以补1.如果不够8位则按位补0.
-
EBSP:(Encapsulate Byte Sequence Payload) .就是生成压缩流之后,我们还要在每个帧之前加一个起始位.起始位一般是十六进制的
0001.但是在整个编码后的数据里,可能会出来连续的2个0x00.那这样就与起始位产生了冲突.那怎么处理了? H264规范里说明如果处理2个连续的0x00,就额外增加一个0x03.这样就能预防压缩后的数据与起始位产生冲突. -
NALU: NAL Header(1B)+EBSP.NALU就是在EBSP的基础上加1B的网络头.
EBSP解码的要点
-
每个NAL前有一个起始码

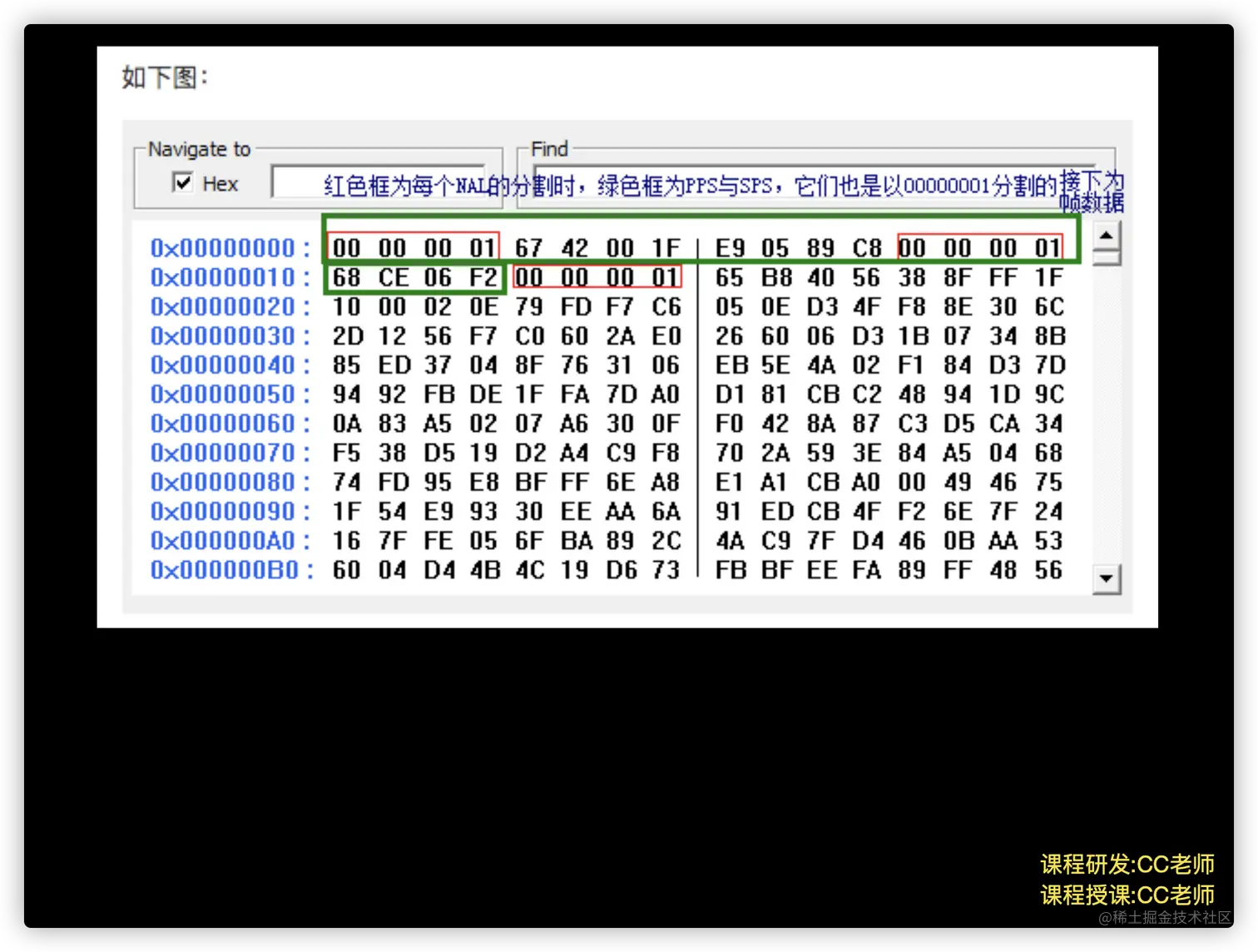

0x00 00 01（或者0x00 00 00 01），解码器检测每个起始码，作为一个NAL的起始标识，当检测到下一个起始码时，当前NAL结束。 -
同时H.264规定，当检测到
0x00 00 01时，也可以表征当前NAL的结束。那么NAL中数据出现0x000001或0x000000时怎么办？H.264引入了防止竞争机制，如果编码器检测到NAL数据存在0x000001或0x000000时，编码器会在最后个字节前插入一个新的字节0x03，这样解码器检测到0x000003时，把03抛弃，恢复原始数据（脱壳操作）。 -
解码器在解码时，首先
逐个字节读取NAL的数据，统计NAL的长度，然后再开始解码。
1.4 详解NAL Unit
NALU详解结构图如下：
- NAL 单元是由一个NALU头部+一个切片.
- 切片又可以细分成"切片头+切片数据".
- 每个切片数据包括了很多宏块.
- 每个宏块包括了宏块的类型,宏块的预测,残差数据.

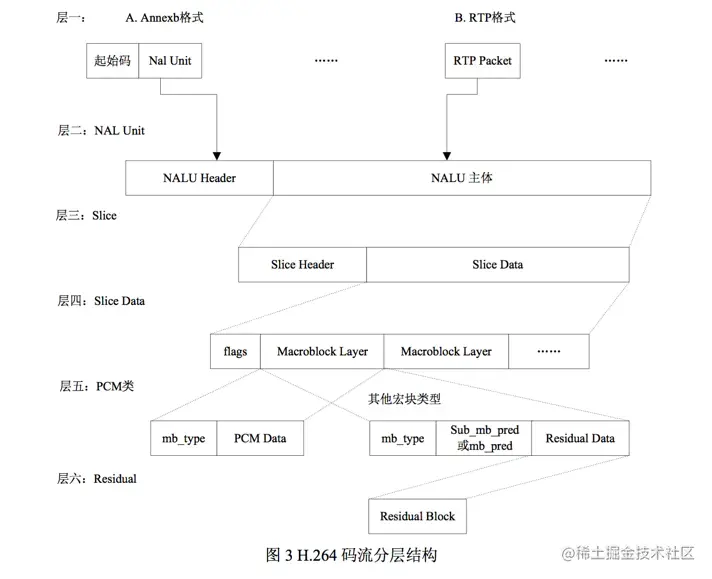

H264码流分层结构图
- A Annex格式数据: 就是起始码+Nal Unit 数据
- NAL Unit: NALU 头+NALU数据
- NALU 主体: 是由切片组成.切片包括切片头+切片数据
- Slice数据: 宏块组成
- PCM类: 宏块类型+pcm数据,或者宏块类型+宏块模式+残差数据
- Residual: 残差块
⚠️ 这个图比较重要.大家可以多看看。
二、VideoToolBox简介
VideoToolBox是苹果iOS8.0后推出的原生的硬编码框架，利用硬件加速器，基于Core Foundation库函数(它是C语言编写的)。
2.1 使用步骤
我们一般使用VideoToolBox框架，需要做的事情包括👇🏻
-
创建session -> 设置编码相关参数 -> 开始编码 ->循环输入源数据(YUV 类型的数据，直接从摄像头获取)->获取编码后的H264数据 ->结束编码
-
构建
H264文件，网络传输中其实也是H264文件
2.2 基本的数据结构

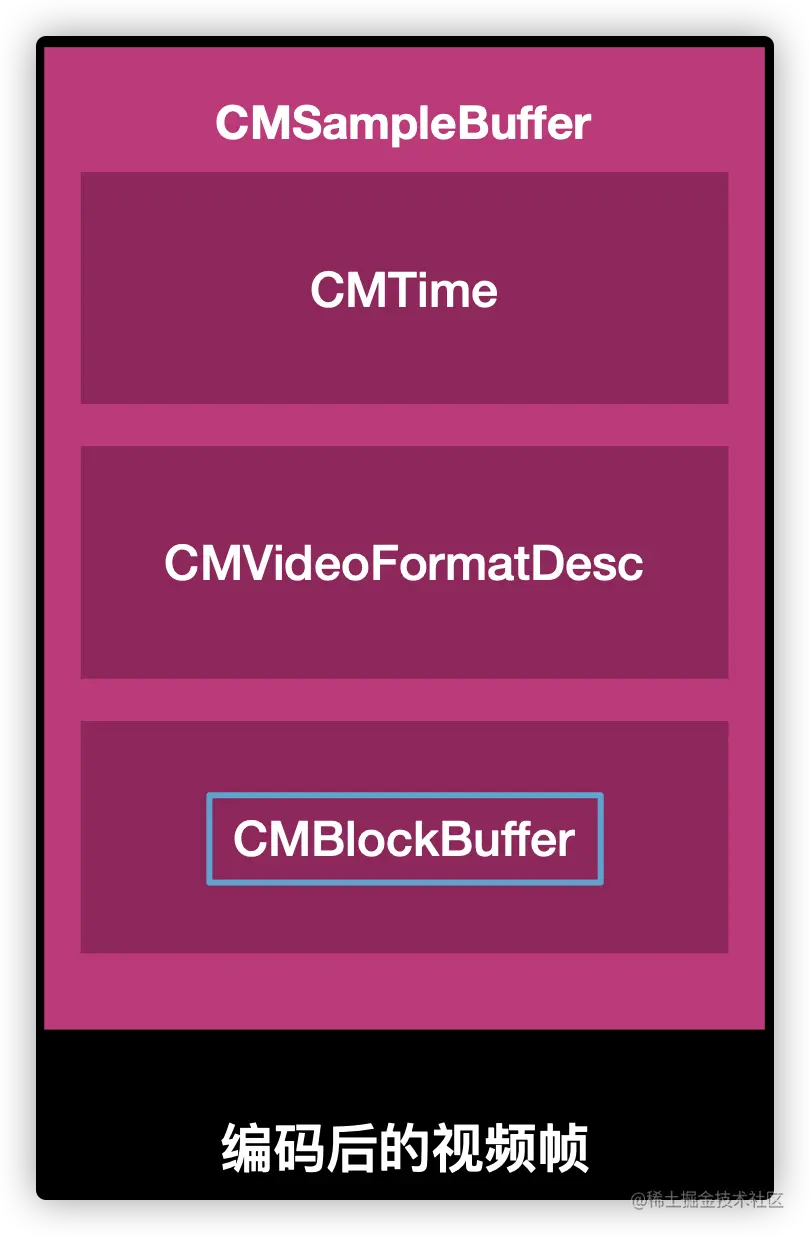

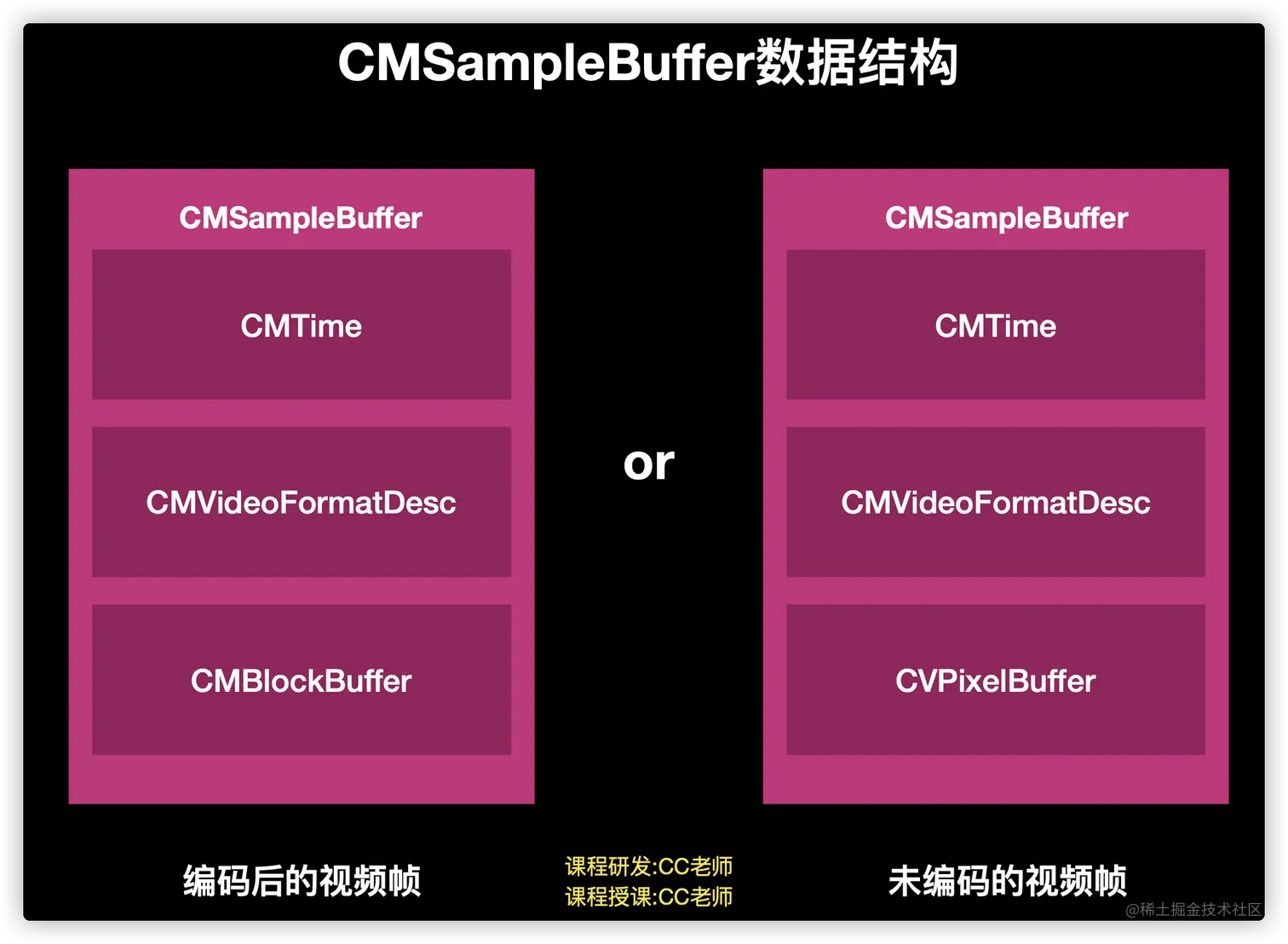

CMSampleBuffer中有编码和解码2种情况，它们有区别👇🏻
编码后👉🏻 数据存储在CMBlockBuffer中，其中流数据就是从这里获取的未编码👉🏻 数据存储在CVPixelBuffer中

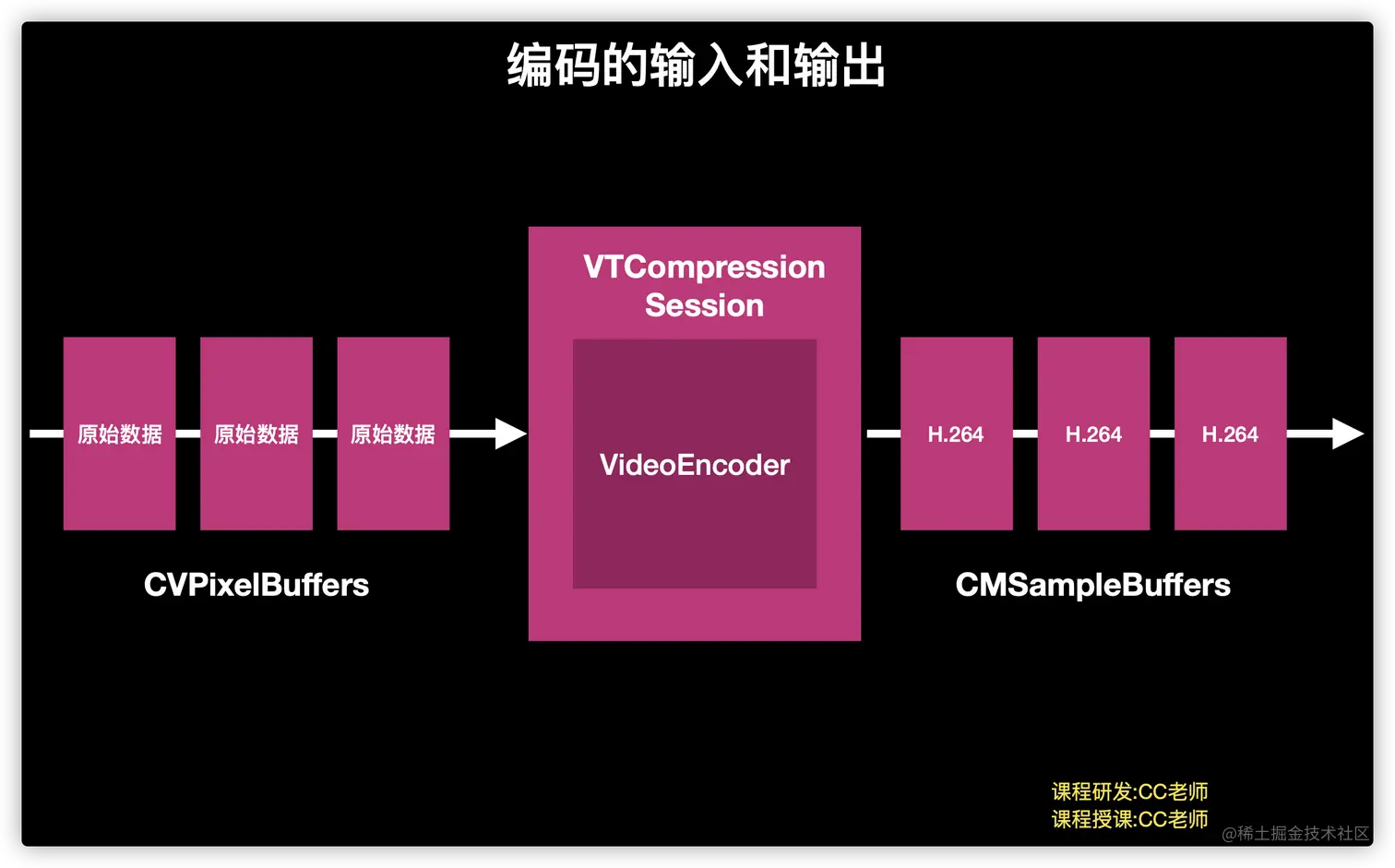

2.4 编码的过程
上图中，通过视频编码，将原始数据编码生成H264流数据，但是，不是说拿到了h264数据就能直接交给解码器去处理，解码器只能处理的是h264文件数据。
2.3 h264文件

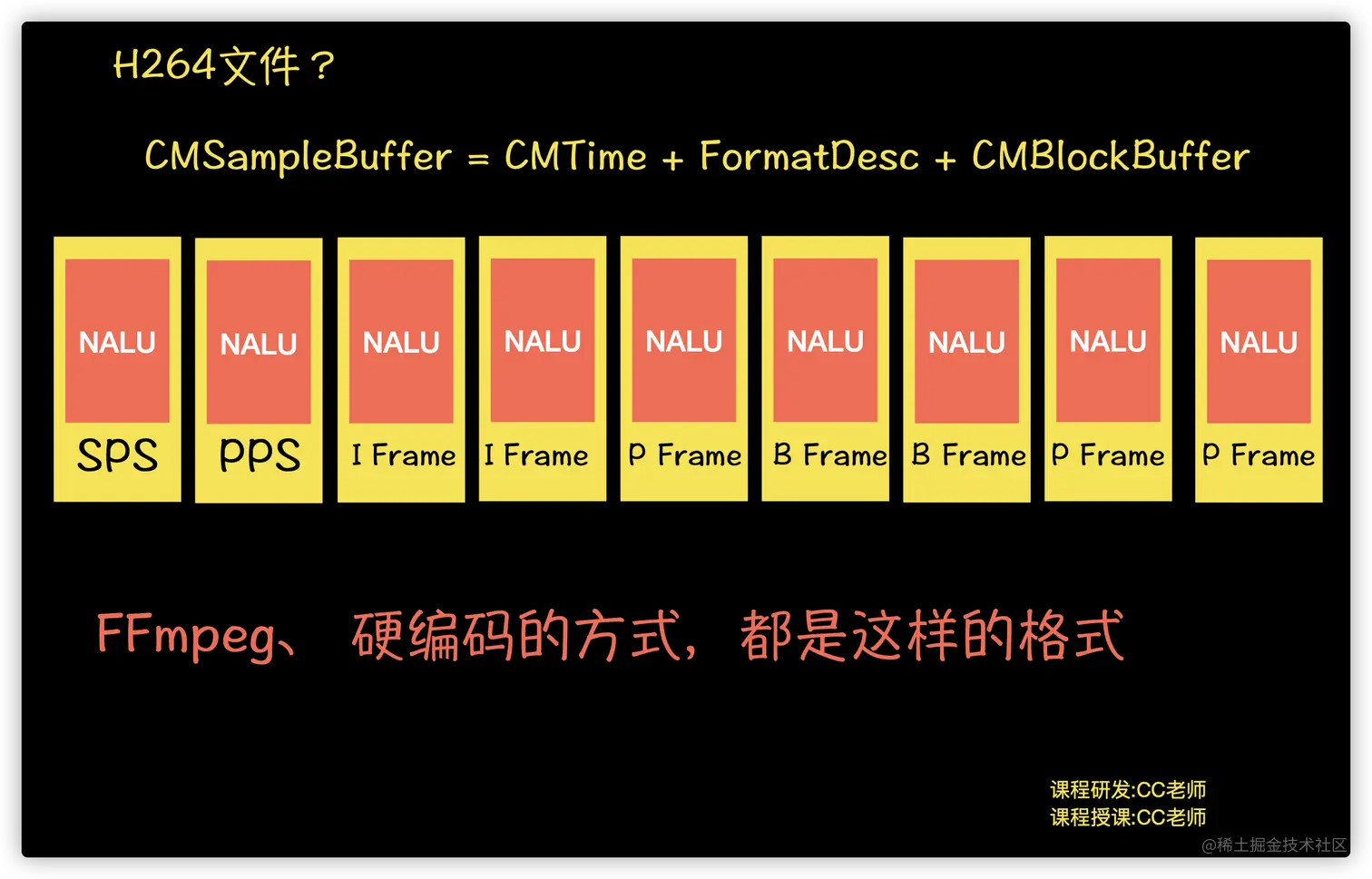

上图中👇🏻
-
首先是
SPS和PPS，解码时需优先解码SPS和PPS,才能接着对后面的数据进行解析。 -
接着是
I B P帧，可参考03-视频编码的## 七、H264相关概念。 -
不管你使用那种框架编解码，如
VideoToolBox、FFmpeg、硬编码等，不管你是哪种平台，如mac、windows或移动端，都需要遵循H264文件这种格式去进行。
SPS 和 PPS

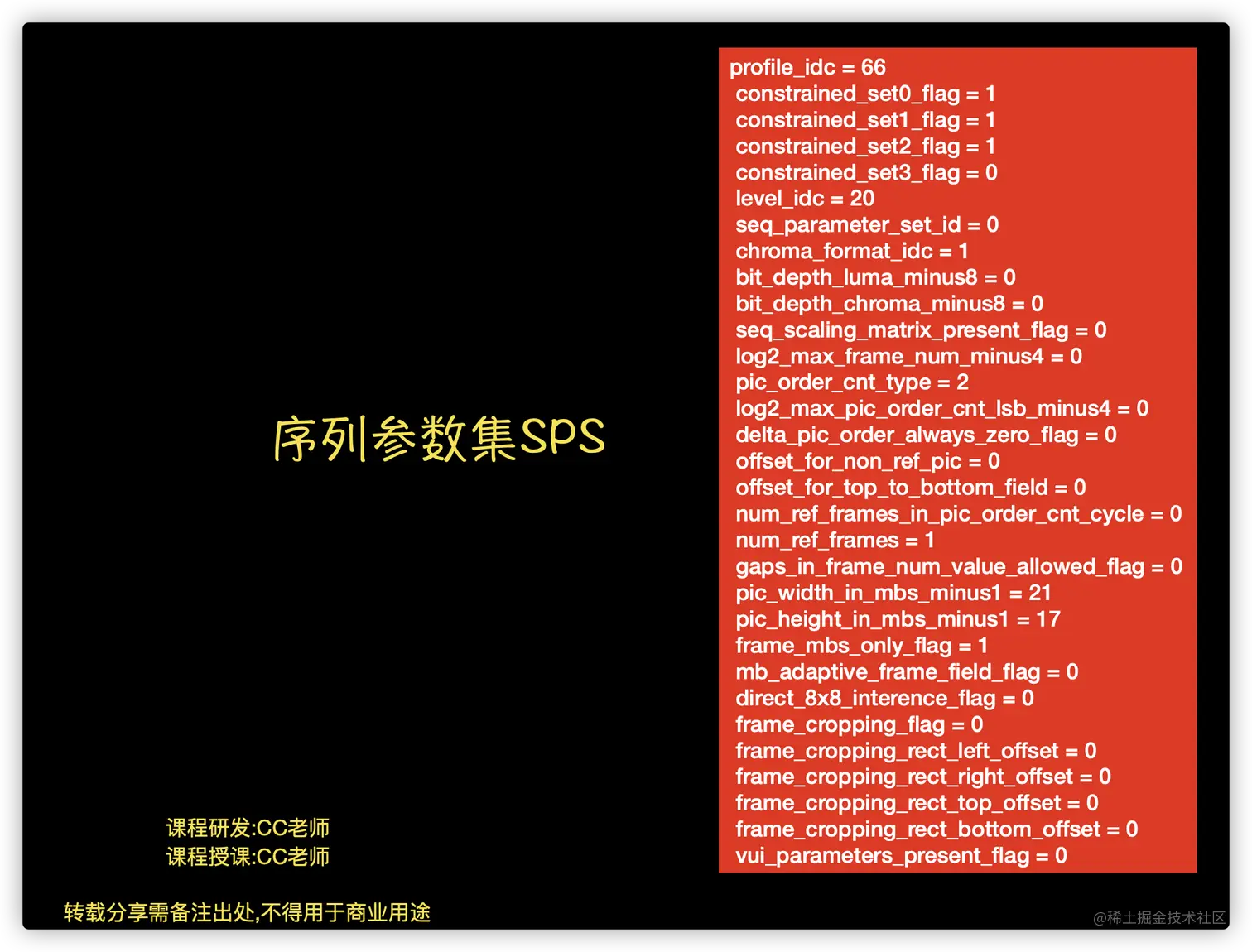

序列参数集SPS(Sequence Parameter Sets)

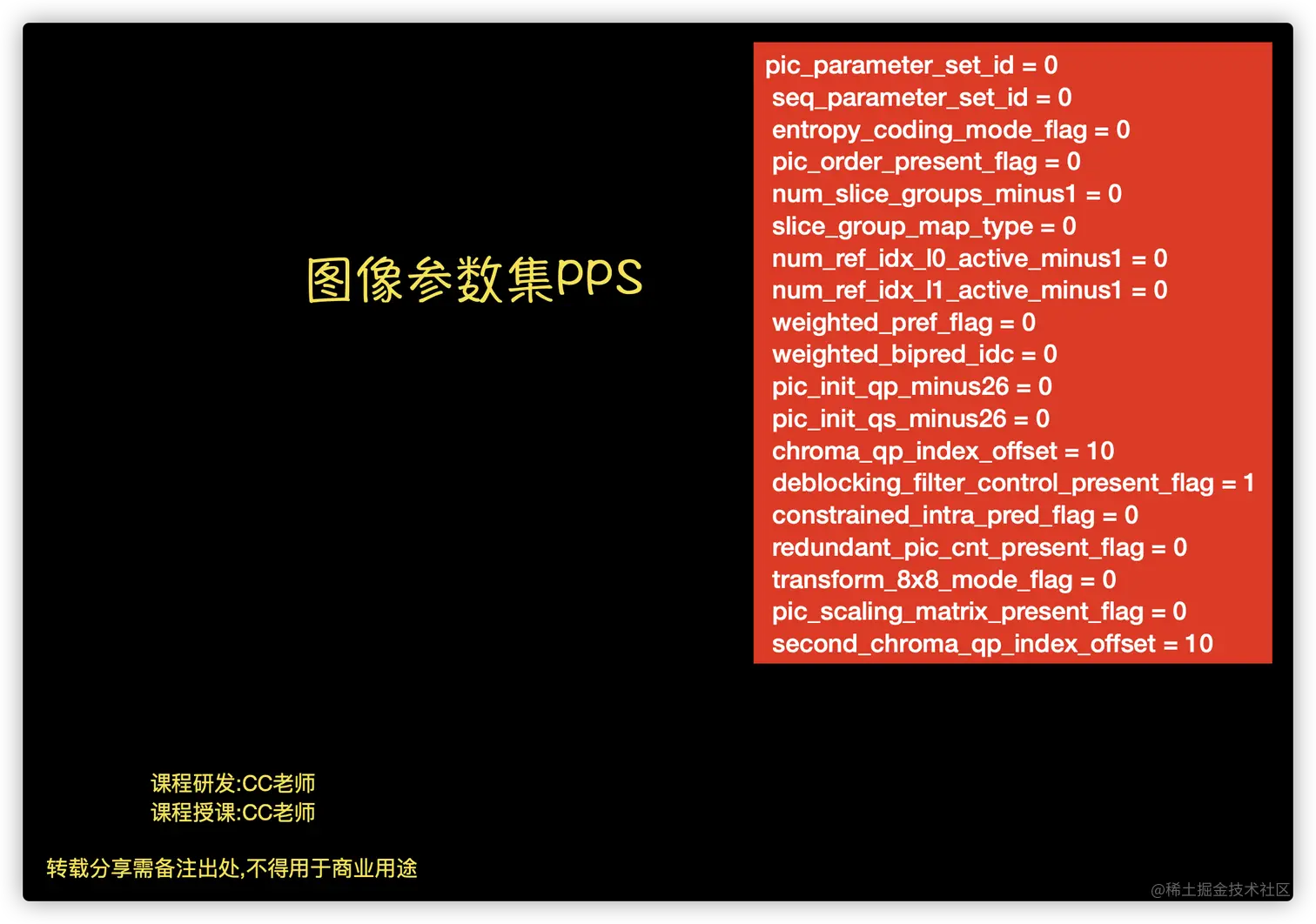

图像参数集PPS(Picture Parameter Sets)
这些仅了解即可。
2.4 判断帧类型 I B P
我们知道，视频是由一帧一帧的画面组成，而帧又是一片或多片的数据组成，在网络传输的过程中，一片的数据可能很大，需要拆包发送，接收后再组包，那么问题来了：
如何判断识别帧类型，区分 I B P帧呢？
三、NALU单元数据详解
NALU = NAL Header + NAL Body
H264码流在网络中传输实际是以NALU的形式进行传输的，每个NALU由1个字节的Header和RBSP组成，如下图👇🏻
3.1 NAL Header解析

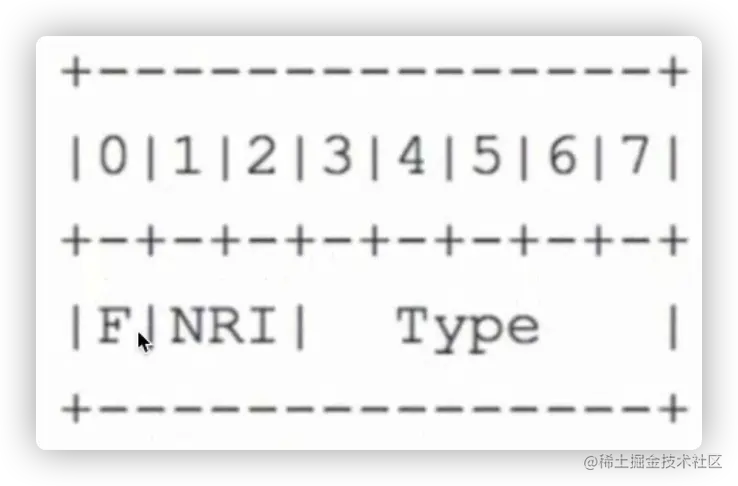

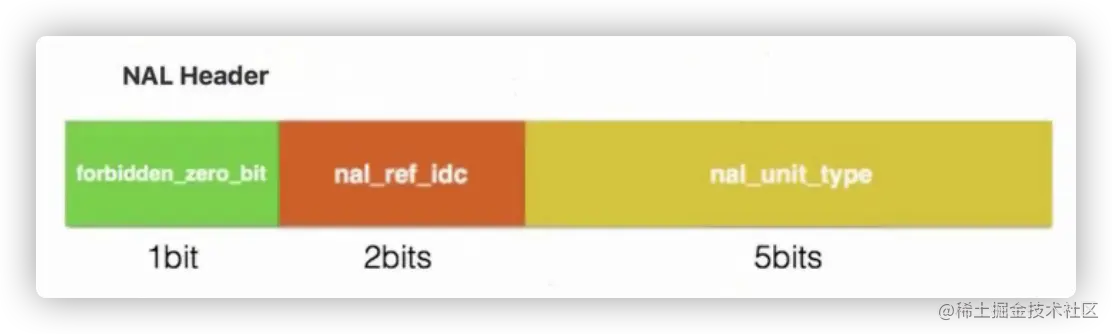

NAL Header为1个字节，占8位，那这8位里面到底包含了什么数据？👇🏻

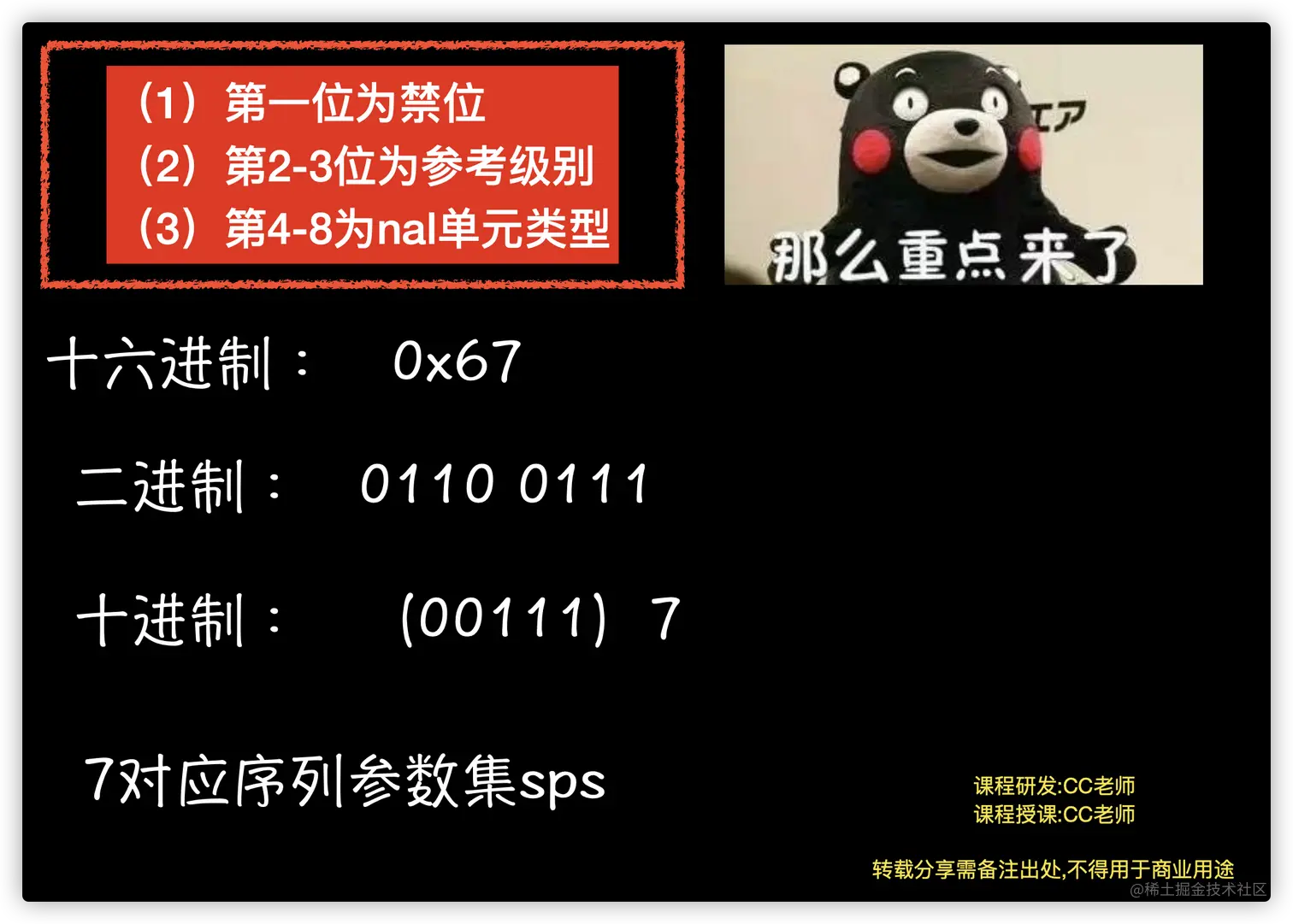

- 第0位：
F - 第1-2位：
NRI - 第3-7位：

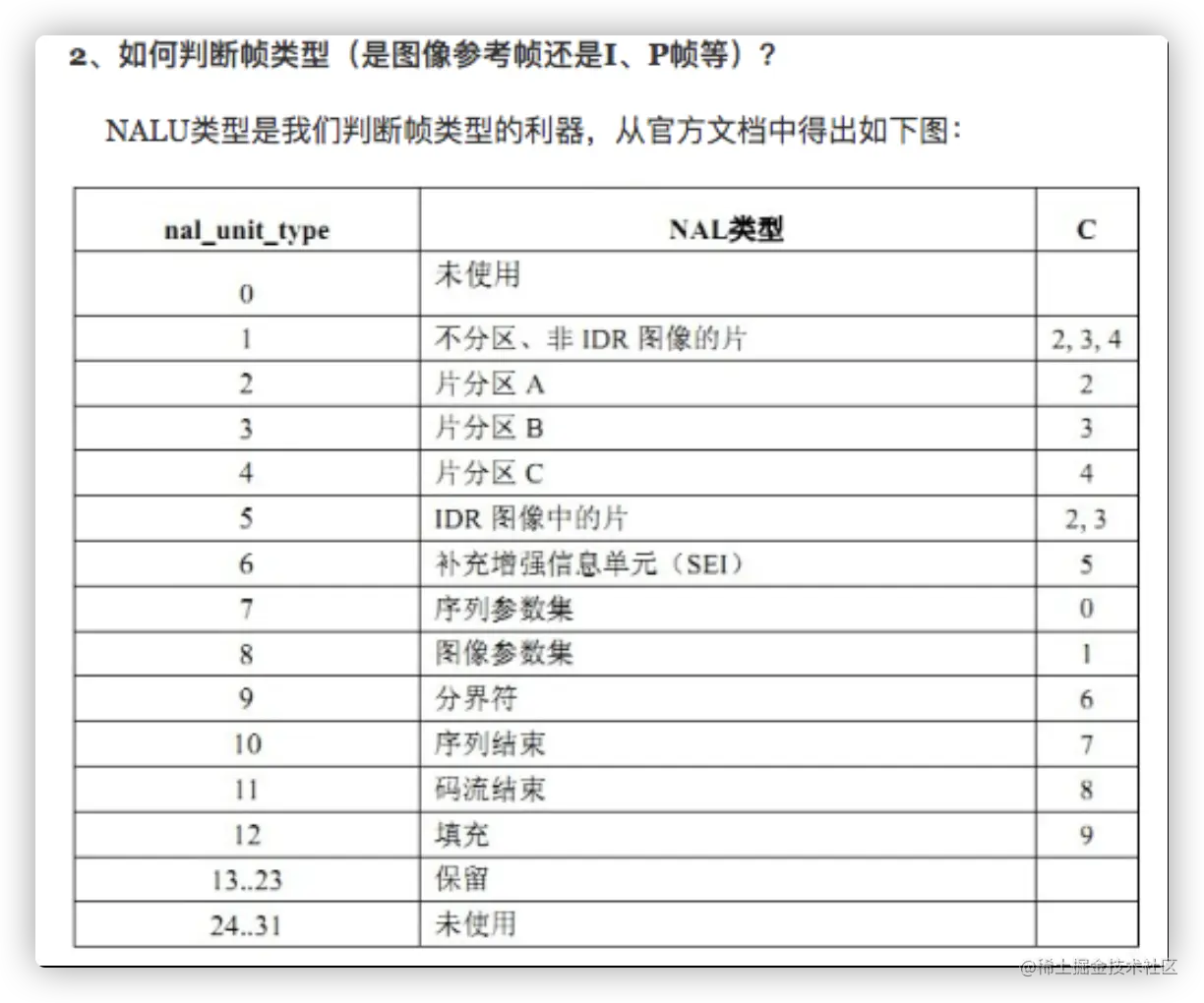

TYPE，类型，就是通过它来判断帧类型I帧 B帧 P帧的
F:forbidden_zero_bit，在H264规范里面，规定了第一位必须是0，这个不详细解释了，记住即可。NRI: 表示重要性，暂时无用处。000表示最无用，111最有用。用于表示当前NALU的重要性，值越大越重要。解码器在解码处理不过来的时候，可以丢掉重要性为0的NALU。TYPE: 表示这个NAL的类型，以下表格有很多，不需要都记住，只需记住几个常用的即可👇🏻-

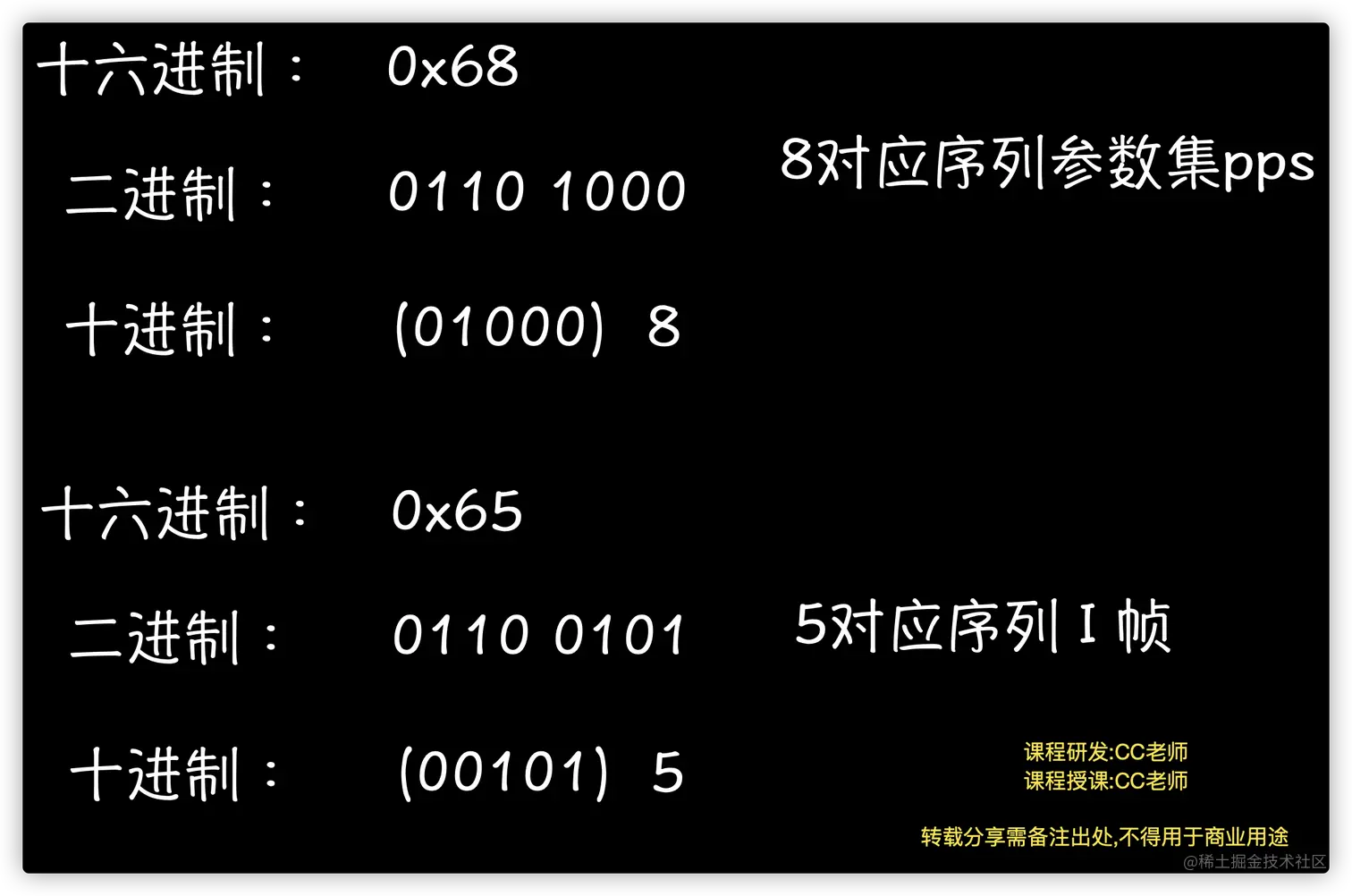

5：IDR图像的片（可以理解为I帧，I帧由多个I片组成）
-
7：序列参数集（SPS）
-
8：图像参数集（PPS）
-
3.2 NAL类型介绍
单一类型:一个RTP包只包含NALU,就是说H264帧里只包含了一个片,例如P帧或者B帧都是单一类型组合类型:一个RTP包含多个NALU,类型是24-27,像pps或者sps一般都放在一个包里,以为2个数据单元都非常小分片类型:一个NALU单元分成多个RTP包,类型28-29
单一的NALU的RTP包
组合NALU的RTP包
分片NALU的RTP包
第1个字节:FU indicator分片单元指示符
第2个字节:FU Header 分片单元头,有多个片,就有FU Header组合起来

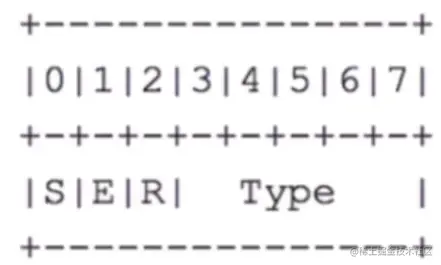

FU Header
S:start bit用于指明分片的开始,在网络传输时,一个个包,我们知道他的分片的包,那么如何区分是开始还是末尾的包呢?如果为1就是分片的开始E:end bit用于指明分片的结束R: 未使用,设置为0Type:指明分片NAL类型,网络传输完成后,还是需要将分片组合成NALU单元,这个NAL单元是关键帧还是非关键帧,是sps还是pps,就需要根据Type来判断
思考：在传输过程中将一个帧切割成多个片,如果在传输过程中顺序打乱,或者丢失了其中某个片,我们怎么判断NALU单元传输完整呢?
解决思路👇🏻
依据FU Header的S/E位,并借助于RTP包的包头,在RTP的包头包括了每个包的序列号,如果收到的包,收到了S包,也收到了E包,中间的包的序号是连续的,那就说明包是完整的,如果不是连续的就是丢包了,如果没有丢包就可以组合起来。
四、AVFoundation采集视频数据实现（1）
接下来，就是编码演示一下如何采集视频数据。大家可以回忆下之前的02-AVFoundation高级捕捉，我们之前实现的是一个基于系统相机的录制视频的功能，并没有涉及视频编码，所以这次编码演示不同👇🏻
数据采集👉🏻 基于AVFoudation框架（这个应该很熟悉了）视频编码👉🏻 基于VideoToolBox框架 整个过程大致就是👇🏻
数据采集 -> 编码完成 -> H264文件 -> 写入沙盒/网络传输
4.1 数据采集
相信大家现在都清楚数据采集的流程了，这里不多做说明，直接上代码(就在ViewController里处理)。
- 首先声明属性👇🏻
@interface ViewController ()<AVCaptureVideoDataOutputSampleBufferDelegate>
@property(nonatomic,strong)UILabel *cLabel;
@property(nonatomic,strong)AVCaptureSession *cCapturesession;//捕捉会话，用于输入输出设备之间的数据传递
@property(nonatomic,strong)AVCaptureDeviceInput *cCaptureDeviceInput;//捕捉输入
@property(nonatomic,strong)AVCaptureVideoDataOutput *cCaptureDataOutput;//捕捉输出
@property(nonatomic,strong)AVCaptureVideoPreviewLayer *cPreviewLayer;//预览图层
@end

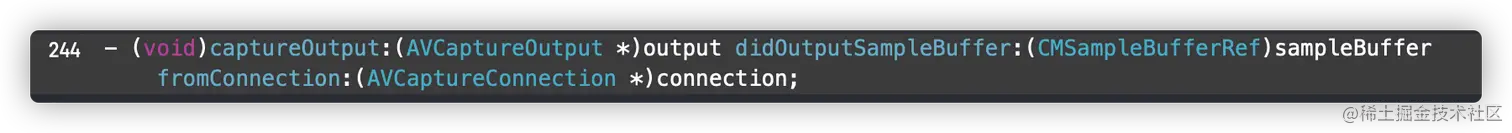

不同于相机的视频功能，这次输出使用的是AVCaptureVideoDataOutput,所以需遵循的delegate是AVCaptureVideoDataOutputSampleBufferDelegate。
然后是需要创建队列完成2件事 👉🏻 捕获 和 编码👇🏻
@implementation ViewController
{
int frameID; //帧ID
dispatch_queue_t cCaptureQueue; //捕获队列
dispatch_queue_t cEncodeQueue; //编码队列
VTCompressionSessionRef cEncodeingSession;//编码session
CMFormatDescriptionRef format; //编码格式
NSFileHandle *fileHandele; //文件指针，存储沙盒时使用
}
ViewDidLoad中的初始化👇🏻
- (void)viewDidLoad {
[super viewDidLoad];
// Do any additional setup after loading the view, typically from a nib.
//基础UI实现
_cLabel = [[UILabel alloc]initWithFrame:CGRectMake(20, 20, 200, 100)];
_cLabel.text = @"cc课堂之H.264硬编码";
_cLabel.textColor = [UIColor redColor];
[self.view addSubview:_cLabel];
UIButton *cButton = [[UIButton alloc]initWithFrame:CGRectMake(200, 20, 100, 100)];
[cButton setTitle:@"play" forState:UIControlStateNormal];
[cButton setTitleColor:[UIColor whiteColor] forState:UIControlStateNormal];
[cButton setBackgroundColor:[UIColor orangeColor]];
[cButton addTarget:self action:@selector(buttonClick:) forControlEvents:UIControlEventTouchUpInside];
[self.view addSubview:cButton];
}
接下来就是按钮的点击事件
- (void)buttonClick:(UIButton *)button {
//判断_cCapturesession 和 _cCapturesession是否正在捕捉
if (!_cCapturesession || !_cCapturesession.isRunning ) {
//修改按钮状态
[button setTitle:@"Stop" forState:UIControlStateNormal];
//开始捕捉
[self startCapture];
} else {
[button setTitle:@"Play" forState:UIControlStateNormal];
//停止捕捉
[self stopCapture];
}
}
- 开始录制视频👇🏻
- (void)startCapture {
self.cCapturesession = [[AVCaptureSession alloc]init];
//设置捕捉分辨率
self.cCapturesession.sessionPreset = AVCaptureSessionPreset640x480;
//使用函数dispath_get_global_queue去得到队列
cCaptureQueue = dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0);
cEncodeQueue = dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0);
AVCaptureDevice *inputCamera = nil;
//获取iPhone视频捕捉的设备，例如前置摄像头、后置摄像头......
NSArray *devices = [AVCaptureDevice devicesWithMediaType:AVMediaTypeVideo];
for (AVCaptureDevice *device in devices) {
//拿到后置摄像头
if ([device position] == AVCaptureDevicePositionBack) {
inputCamera = device;
}
}
//将捕捉设备 封装成 AVCaptureDeviceInput 对象
self.cCaptureDeviceInput = [[AVCaptureDeviceInput alloc]initWithDevice:inputCamera error:nil];
//判断是否能加入后置摄像头作为输入设备
if ([self.cCapturesession canAddInput:self.cCaptureDeviceInput]) {
//将设备添加到会话中
[self.cCapturesession addInput:self.cCaptureDeviceInput];
}
//配置输出
self.cCaptureDataOutput = [[AVCaptureVideoDataOutput alloc]init];
//设置丢弃最后的video frame 为NO
[self.cCaptureDataOutput setAlwaysDiscardsLateVideoFrames:NO];
//设置video的视频捕捉的像素点压缩方式为 YUV4:2:0
[self.cCaptureDataOutput setVideoSettings:[NSDictionary dictionaryWithObject:[NSNumber numberWithInt:kCVPixelFormatType_420YpCbCr8BiPlanarFullRange] forKey:(id)kCVPixelBufferPixelFormatTypeKey]];
}
关于 YUV4:2:0，这个之前没有接触过，接下来我们看看。
五、YUV颜色详解
我们比较熟悉的颜色系统 👉🏻 RGB，它每一个颜色通道占有1个字节。而YUV,是做音视频这块业务开发比较熟悉的，它的特点👇🏻
YUV(也称为YCbCr)，是电视系统所采用的一种颜色编码方式Y: 表示亮度，也就是灰阶值，它是基础信号U和V表示的则是色度，UV的作用是描述影像的色彩及饱和度，它们用于指定像素的颜色。
YUV和视频的关系：摄像机录制出来的视频就是YUV。
5.1 YUV常见格式
- YUV4:2:0(YCbCr 4:2:0) 👉🏻 比RGB少二分之一
- YUV4:2:2(YCbCr 4:2:2) 👉🏻 比RGB少三分之一，节省了很多空间，有历史原因。
- YUV4:4:4(YCbCr 4:4:4) 👉🏻 理解为1:1:1，就是4个Y对应4个U和4个V。
YUV4:4:4
在4:4:4的模式下，色彩的全部信息被保全下来，如图👇🏻

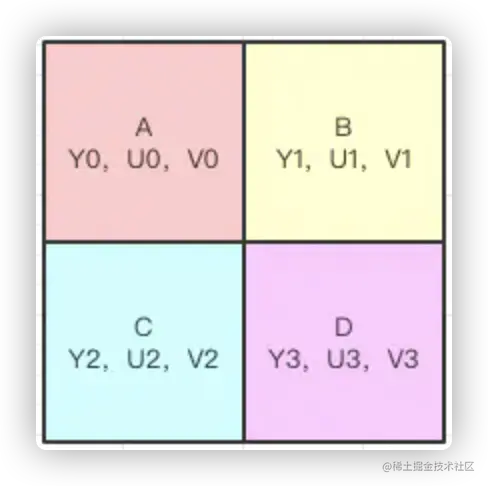

相邻的四个像素点ABCD，每个像素点有自己的YUV，在色彩的二次采样的过程中，分别保留自己的YUV，称之为4:4:4。
YUV4:2:2

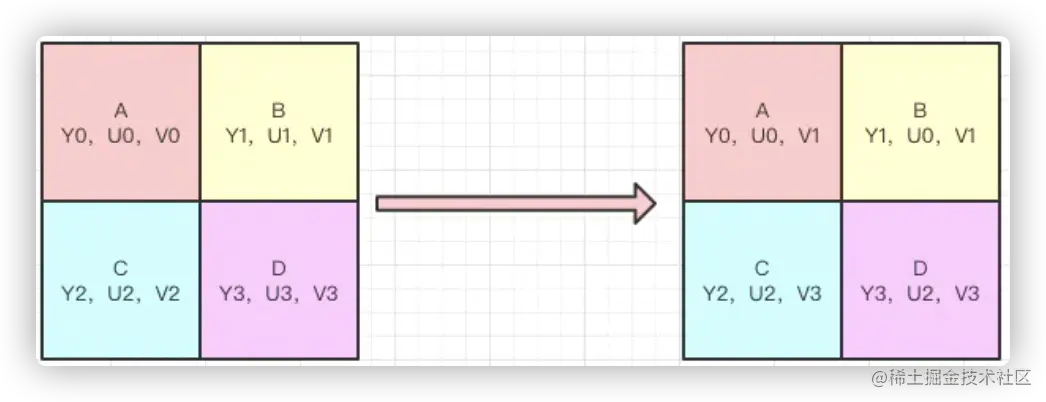

ABCD四个相邻的像素点，A（Y0，U0，V0），B（Y1，U1，V1），C（Y2，U2，V2），D（Y3，U3，V3），当二次采样的时候，A采样的时候保留（Y0，U0），B保留（Y1，V1），C保留（Y2，U2），D保留（Y3，V3）；也就是说，每个像素点的Y（明亮度）保留其本身的值，而U和V的值是每间隔一个采样，而最终就变成👇🏻
也就是说A借B的V1，B借A的U0，C借D的V3，D借C的U2，这就是传说中的4:2:2，⼀张1280 * 720 ⼤⼩的图⽚，在YUV 4:2:2 采样时的⼤⼩为👇🏻
（1280 * 720 * 8 + 1280 * 720 * 0.5 * 8 * 2）/ 8 / 1024 / 1024 = 1.76 MB 。
可以看到YUV 4:2:2 采样的图像⽐RGB 模型图像节省了三分之⼀的存储空间，在传输时占⽤的带宽也会随之减少。

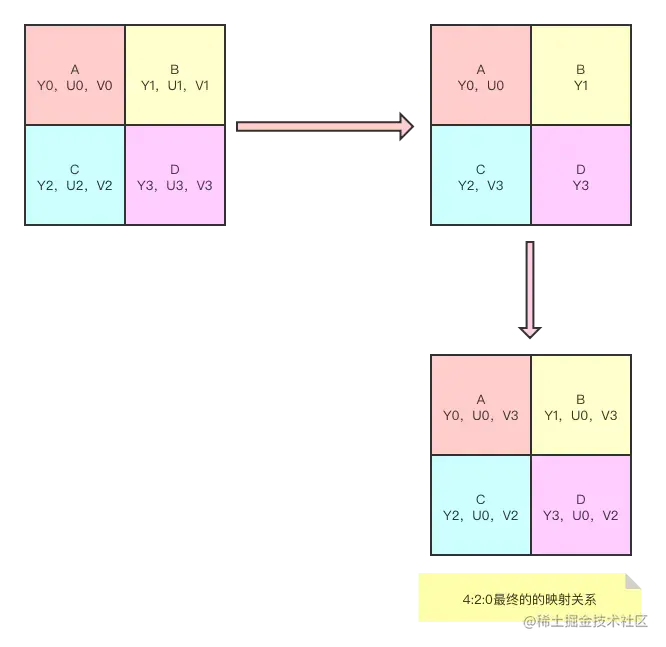

YUV4:2:0
上面说到的4:2:2中我们可以看到相邻的两个像素点的UV是左右互相借的，那可不可以上下左右借呢，答案当然是可以的👇🏻
YUV 4:2:0 采样，并不是指只采样U 分量⽽不采样V 分量。⽽是指，在每⼀⾏扫描时，只扫描⼀种⾊度分量（U 或者V），和Y 分量按照2 : 1 的⽅式采样。
⽐如，第⼀⾏扫描时，YU 按照2 : 1 的⽅式采样，那么第⼆⾏扫描时，YV 分量按照2:1 的⽅式采样。对于每个⾊度分量来说，它的⽔平⽅向和竖直⽅向的采样和Y 分量相⽐都是2:1 。假设第⼀⾏扫描了U 分量，第⼆⾏扫描了V 分量，那么需要扫描两⾏才能够组成完整的UV 分量。
从映射出的像素点中可以看到，四个Y 分量是共⽤了⼀套UV 分量，⽽且是按照2*2 的⼩⽅格的形式分布的，相⽐YUV 4:2:2 采样中两个Y 分量共⽤⼀套UV 分量，这样更能够节省空间。⼀张1280 * 720 ⼤⼩的图⽚，在YUV 4:2:0 采样时的⼤⼩为：
（1280 * 720 * 8 + 1280 * 720 * 0.25 * 8 * 2）/ 8 / 1024 / 1024 = 1.32 MB 相对于2.63M节省了一半的空间
5.2 YUV存储格式
-
平面格式（planar formats）：对于planar的YUV格式，先连续存储所有像素点的Y，紧接着存储所有像素点的U，随后是所有像素点的V，如 YYYY YYYY UU VV。- I420: YYYYYYYY UU VV --> YUV420P (
PC专用的) - YV12: YYYYYYYY VV UU --> YUV420P
- I420: YYYYYYYY UU VV --> YUV420P (
-
紧缩格式（packed formats）：对于packed的YUV格式，每个像素点的Y,U,V是连续交替存储的，如YUV YUV YUV YUV，这种排列方式跟 RGB 很类似。- NV12: YYYYYYYY UVUV --> YUV420SP
- NV21: YYYYYYYY VUVU --> YUV420SP
有可能在开发过程中，比如安卓和iOS，在解码视频后，发现视频图像出现倒置或者翻转，有可能就是因为他们的YUV的格式不一致导致的，PC端一般常用I420，安卓一般默认NV21,而iOS默认NV12，如果想行为统一，就需要保证一致的存储格式。
六、AVFoundation采集视频数据实现(2)
YUV颜色体系了解后，我们继续完成视频的采集流程👇🏻
- (void)startCapture {
self.cCapturesession = [[AVCaptureSession alloc]init];
//设置捕捉分辨率
self.cCapturesession.sessionPreset = AVCaptureSessionPreset640x480;
//使用函数dispath_get_global_queue去得到队列
cCaptureQueue = dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0);
cEncodeQueue = dispatch_get_global_queue(DISPATCH_QUEUE_PRIORITY_DEFAULT, 0);
AVCaptureDevice *inputCamera = nil;
//获取iPhone视频捕捉的设备，例如前置摄像头、后置摄像头......
NSArray *devices = [AVCaptureDevice devicesWithMediaType:AVMediaTypeVideo];
for (AVCaptureDevice *device in devices) {
//拿到后置摄像头
if ([device position] == AVCaptureDevicePositionBack) {
inputCamera = device;
}
}
//将捕捉设备 封装成 AVCaptureDeviceInput 对象
self.cCaptureDeviceInput = [[AVCaptureDeviceInput alloc]initWithDevice:inputCamera error:nil];
//判断是否能加入后置摄像头作为输入设备
if ([self.cCapturesession canAddInput:self.cCaptureDeviceInput]) {
//将设备添加到会话中
[self.cCapturesession addInput:self.cCaptureDeviceInput];
}
//配置输出
self.cCaptureDataOutput = [[AVCaptureVideoDataOutput alloc]init];
//设置丢弃最后的video frame 为NO
[self.cCaptureDataOutput setAlwaysDiscardsLateVideoFrames:NO];
//设置video的视频捕捉的像素点压缩方式为 420
[self.cCaptureDataOutput setVideoSettings:[NSDictionary dictionaryWithObject:[NSNumber numberWithInt:kCVPixelFormatType_420YpCbCr8BiPlanarFullRange] forKey:(id)kCVPixelBufferPixelFormatTypeKey]];
//设置捕捉代理 和 捕捉队列
[self.cCaptureDataOutput setSampleBufferDelegate:self queue:cCaptureQueue];
//判断是否能添加输出
if ([self.cCapturesession canAddOutput:self.cCaptureDataOutput]) {
//添加输出
[self.cCapturesession addOutput:self.cCaptureDataOutput];
}
//创建连接
AVCaptureConnection *connection = [self.cCaptureDataOutput connectionWithMediaType:AVMediaTypeVideo];
//设置连接的方向
[connection setVideoOrientation:AVCaptureVideoOrientationPortrait];
//初始化图层
self.cPreviewLayer = [[AVCaptureVideoPreviewLayer alloc]initWithSession:self.cCapturesession];
//设置视频重力
[self.cPreviewLayer setVideoGravity:AVLayerVideoGravityResizeAspect];
//设置图层的frame
[self.cPreviewLayer setFrame:self.view.bounds];
//添加图层
[self.view.layer addSublayer:self.cPreviewLayer];
//文件写入沙盒
NSString *filePath = [[NSSearchPathForDirectoriesInDomains(NSDocumentDirectory,NSUserDomainMask,YES) lastObject]stringByAppendingPathComponent:@"cc_video.h264"];
//先移除已存在的文件
[[NSFileManager defaultManager] removeItemAtPath:filePath error:nil];
//新建文件
BOOL createFile = [[NSFileManager defaultManager] createFileAtPath:filePath contents:nil attributes:nil];
if (!createFile) {
NSLog(@"create file failed");
} else {
NSLog(@"create file success");
}
NSLog(@"filePaht = %@",filePath);
fileHandele = [NSFileHandle fileHandleForWritingAtPath:filePath];
//初始化videoToolbBox
[self initVideoToolBox];
//开始捕捉
[self.cCapturesession startRunning];
}
七、VideoToolBox视频编码参数配置
接下来就是videoToolbBox的初始化过程，包括视频编码的一些参数的配置。需要做的事情包括👇🏻
- 创建编码session 👉🏻 cEncodeingSession
- 配制编码的参数
7.1 创建编码session

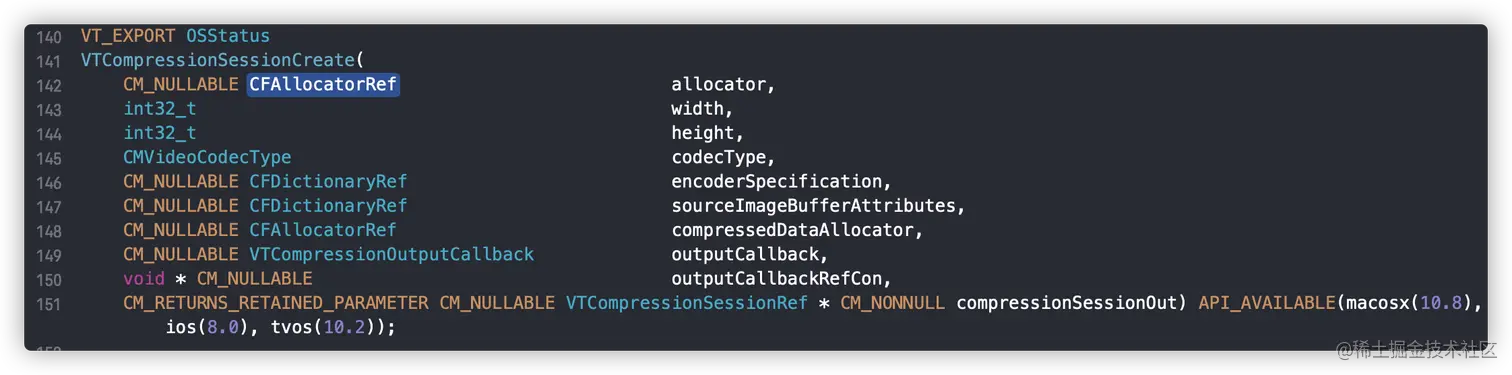

创建编码session使用的C函数是VTCompressionSessionCreate👇🏻
逐一解释下各个参数的含义👇🏻
- 参数1：分配器,设置NULL为默认分配
- 参数2：分辨率
width，单位是像素，如果此数据非法，系统会改为合理的值 - 参数3：分辨率
height，同上 - 参数4：编码类型,如kCMVideoCodecType_H264
- 参数5：编码规范。设置NULL由videoToolbox自己选择
- 参数6：源像素缓冲区属性.设置NULL不让videToolbox创建,而自己创建
- 参数7：压缩数据分配器.设置NULL,默认的分配
- 参数8：回调函数。当
VTCompressionSessionEncodeFrame被调用压缩一次后会被异步调用.
⚠️注:当你设置NULL的时候,你需要调用
VTCompressionSessionEncodeFrameWithOutputHandler方法进行压缩帧处理,支持iOS9.0以上
- 参数9：回调客户定义的参考值，即将self桥接，让C函数可以调用OC方法
- 参数10：编码会话变量
7.2 配制编码的参数

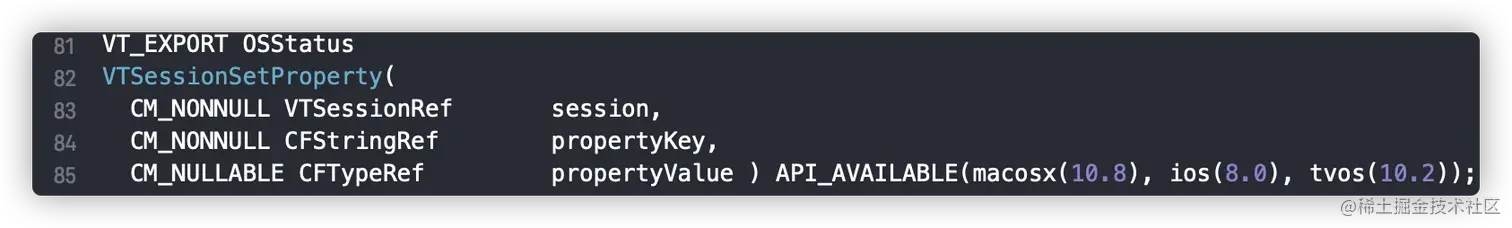

配制编码的参数也需要使用C函数VTSessionSetProperty👇🏻
这个函数很简单，参数释义如下👇🏻
- 参数1：配置参数的设置对象
cEncodeingSession - 参数2：属性名称
- 参数3：属性的值
7.3 完整初始化代码
//初始化videoToolBox
- (void)initVideoToolBox {
dispatch_sync(cEncodeQueue, ^{
frameID = 0;
// 分辨率：与AVFoudation的分辨率保持一致
int width = 480,height = 640;
//1.调用VTCompressionSessionCreate创建编码session
OSStatus status = VTCompressionSessionCreate(NULL, width, height, kCMVideoCodecType_H264, NULL, NULL, NULL, didCompressH264, (__bridge void *)(self), &cEncodeingSession);
NSLog(@"H264:VTCompressionSessionCreate:%d",(int)status);
if (status != 0) {
NSLog(@"H264:Unable to create a H264 session");
return ;
}
//2.配制参数
//设置实时编码输出（避免延迟）
VTSessionSetProperty(cEncodeingSession, kVTCompressionPropertyKey_RealTime, kCFBooleanTrue);
//舍弃B帧
VTSessionSetProperty(cEncodeingSession, kVTCompressionPropertyKey_ProfileLevel,kVTProfileLevel_H264_Baseline_AutoLevel);
//是否产生B帧(因为B帧在解码时并不是必要的,是可以抛弃B帧的)
VTSessionSetProperty(cEncodeingSession, kVTCompressionPropertyKey_AllowFrameReordering, kCFBooleanFalse);
//设置关键帧（GOPsize）间隔，GOP太小的话图像会模糊
int frameInterval = 10;
//需要类型转换
/**
CFNumberCreate(CFAllocatorRef allocator, CFNumberType theType, const void *valuePtr)
* allocator: 分配器 kCFAllocatorDefault默认
* theType: 数据类型
* *valuePtr: 指针，地址
*/
CFNumberRef frameIntervalRaf = CFNumberCreate(kCFAllocatorDefault, kCFNumberIntType, &frameInterval);
VTSessionSetProperty(cEncodeingSession, kVTCompressionPropertyKey_MaxKeyFrameInterval, frameIntervalRaf);
//设置期望帧率，不是实际帧率
int fps = 10;
CFNumberRef fpsRef = CFNumberCreate(kCFAllocatorDefault, kCFNumberIntType, &fps);
VTSessionSetProperty(cEncodeingSession, kVTCompressionPropertyKey_ExpectedFrameRate, fpsRef);
//码率的理解：码率大了话就会非常清晰，但同时文件也会比较大。码率小的话，图像有时会模糊，但也勉强能看
//码率计算公式，参考印象笔记
//设置码率、上限、单位是bps
int bitRate = width * height * 3 * 4 * 8;
CFNumberRef bitRateRef = CFNumberCreate(kCFAllocatorDefault, kCFNumberSInt32Type, &bitRate);
VTSessionSetProperty(cEncodeingSession, kVTCompressionPropertyKey_DataRateLimits, bitRateRef);
//设置码率，均值，单位是byte
int bigRateLimit = width * height * 3 * 4;
CFNumberRef bitRateLimitRef = CFNumberCreate(kCFAllocatorDefault, kCFNumberSInt32Type, &bigRateLimit);
VTSessionSetProperty(cEncodeingSession, kVTCompressionPropertyKey_AverageBitRate, bitRateLimitRef);
//开始编码
VTCompressionSessionPrepareToEncodeFrames(cEncodeingSession);
});
}

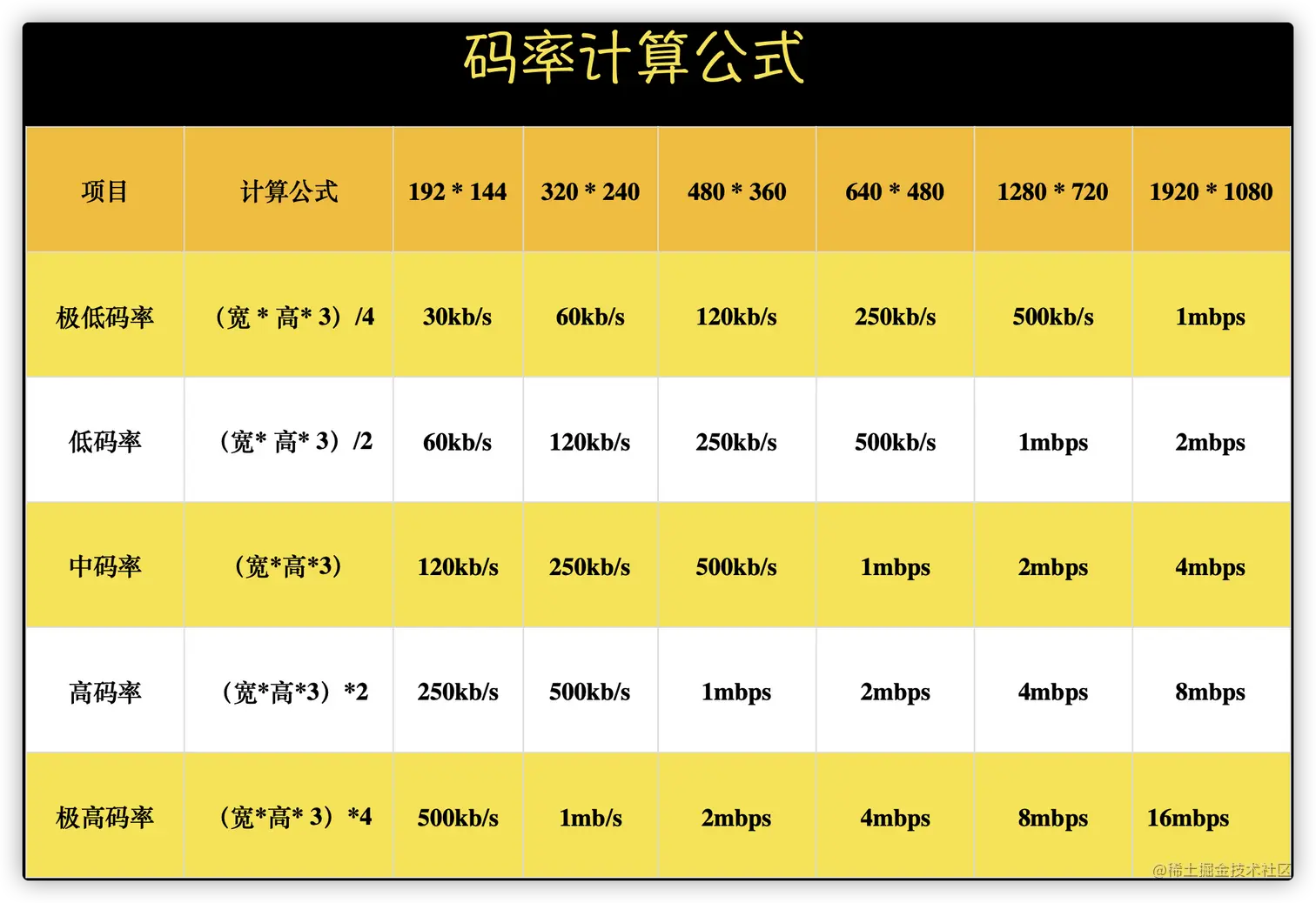

其中，关于码率计算公式，可参考下图👇🏻
八、AVFoundation采集视频数据实现(3)
采集视频的流程还剩下停止捕捉和视频编码准备这2个节点了。
8.1 停止捕捉
在使用VideoToolBox视频编码之前，我们回到采集视频的流程，刚才我们实现了开始捕捉startCapture，还有停止捕捉未实现👇🏻
- (void)stopCapture {
//停止捕捉
[self.cCapturesession stopRunning];
//移除预览图层
[self.cPreviewLayer removeFromSuperlayer];
//结束videoToolbBox
[self endVideoToolBox];
//关闭文件
[fileHandele closeFile];
fileHandele = NULL;
}
其中，结束VideoToolBox代码如下👇🏻
-(void)endVideoToolBox {
VTCompressionSessionCompleteFrames(cEncodeingSession, kCMTimeInvalid);
VTCompressionSessionInvalidate(cEncodeingSession);
CFRelease(cEncodeingSession);
cEncodeingSession = NULL;
}
8.2 视频编码准备
准备工作大家应该知道，肯定是在输出的delegate方法中去完成，我们此时使用的是输出是AVCaptureVideoDataOutput，它的delegate是AVCaptureVideoDataOutputSampleBufferDelegate，获取视频流所触发的方法是
-(void)captureOutput:(AVCaptureOutput *)captureOutput didOutputSampleBuffer:(CMSampleBufferRef)sampleBuffer fromConnection:(AVCaptureConnection *)connection {
//开始视频录制，获取到摄像头的视频帧，传入encode方法中
dispatch_sync(cEncodeQueue, ^{
// 这是未编码/未压缩的视频流
[self encode:sampleBuffer];
});
}
但是有个问题，视频和音频数据都是通过AVFoudation采集，然后交由这个代理方法！那么如何区分是视频还是音频数据呢？ 👇🏻
通过
captureOutput对象，判断它是AVCaptureVideoDataOutput还是AVCaptureAudioDataOutput。
九、VideoToolBox视频编码实现（1）
9.1 编码函数
和创建编码session一样，视频编码的函数也是C函数👇🏻
其参数释义如下👇🏻
- 参数1：
编码会话变量 - 参数2：
未编码数据 - 参数3：获取到的这个
sample buffer数据的展示时间戳。每一个传给这个session的时间戳都要大于前一个展示时间戳. - 参数4：对于获取到sample buffer数据,这个帧的展示时间.如果没有时间信息,可设置
kCMTimeInvalid. - 参数5：frameProperties: 包含这个
帧的属性.帧的改变会影响后边的编码帧. - 参数6：ourceFrameRefCon: 回调函数会引用你设置的这个帧的
参考值. - 参数7：infoFlagsOut: 指向一个
VTEncodeInfoFlags来接受一个编码操作.如果使用异步运行,kVTEncodeInfo_Asynchronous被设置；同步运行,kVTEncodeInfo_FrameDropped被设置；设置NULL为不想接受这个信息.
9.2 视频编码encode
- (void)encode:(CMSampleBufferRef)sampleBuffer {
//拿到每一帧未编码数据
CVImageBufferRef imageBuffer = (CVImageBufferRef)CMSampleBufferGetImageBuffer(sampleBuffer);
//设置帧时间，如果不设置会导致时间轴过长。
CMTime presentationTimeStamp = CMTimeMake(frameID++, 1000);
VTEncodeInfoFlags flags;
//编码函数
OSStatus statusCode = VTCompressionSessionEncodeFrame(cEncodeingSession, imageBuffer, presentationTimeStamp, kCMTimeInvalid, NULL, NULL, &flags);
if (statusCode != noErr) {
NSLog(@"H.264:VTCompressionSessionEncodeFrame faild with %d",(int)statusCode);
//结束编码
VTCompressionSessionInvalidate(cEncodeingSession);
CFRelease(cEncodeingSession);
cEncodeingSession = NULL;
return;
}
NSLog(@"H264:VTCompressionSessionEncodeFrame Success");
}
此时编码已经完成，接下来有2个问题👇🏻
- 去哪里获取编码成功的H264流数据？
- 拿到编码成功的数据后，接下来做什么？
9.3 编码完成回调
我们先来回答问题1，我们当初配置编码sessioncEncodeingSession时，指定了1个回调函数didCompressH264，这里就能拿到编码成功的H264流数据👇🏻
void didCompressH264(void *outputCallbackRefCon, void *sourceFrameRefCon, OSStatus status, VTEncodeInfoFlags infoFlags, CMSampleBufferRef sampleBuffer)
还记得我们之前讲解的H264文件格式吗？看下图👇🏻
在NALU流数据中，第0个和第1个是SPS和PPS，这里面就包含了很多参数等关键信息，当然我们要先处理这个,而获取SPS和PPS，首先得拿到关键帧。这就是问题2:拿到编码成功的数据后，所需要做的事情。
9.3.1 关键帧的判断
大致分为3步👇🏻
- 从
sampleBuffer中获取数据流数组array
CFArrayRef array = CMSampleBufferGetSampleAttachmentsArray(sampleBuffer, true);
- 从
array中获取索引值为0的object
CFDictionaryRef dic = CFArrayGetValueAtIndex(array, 0);
- 判断是否
关键帧
bool isKeyFrame = !CFDictionaryContainsKey(dic, kCMSampleAttachmentKey_NotSync);

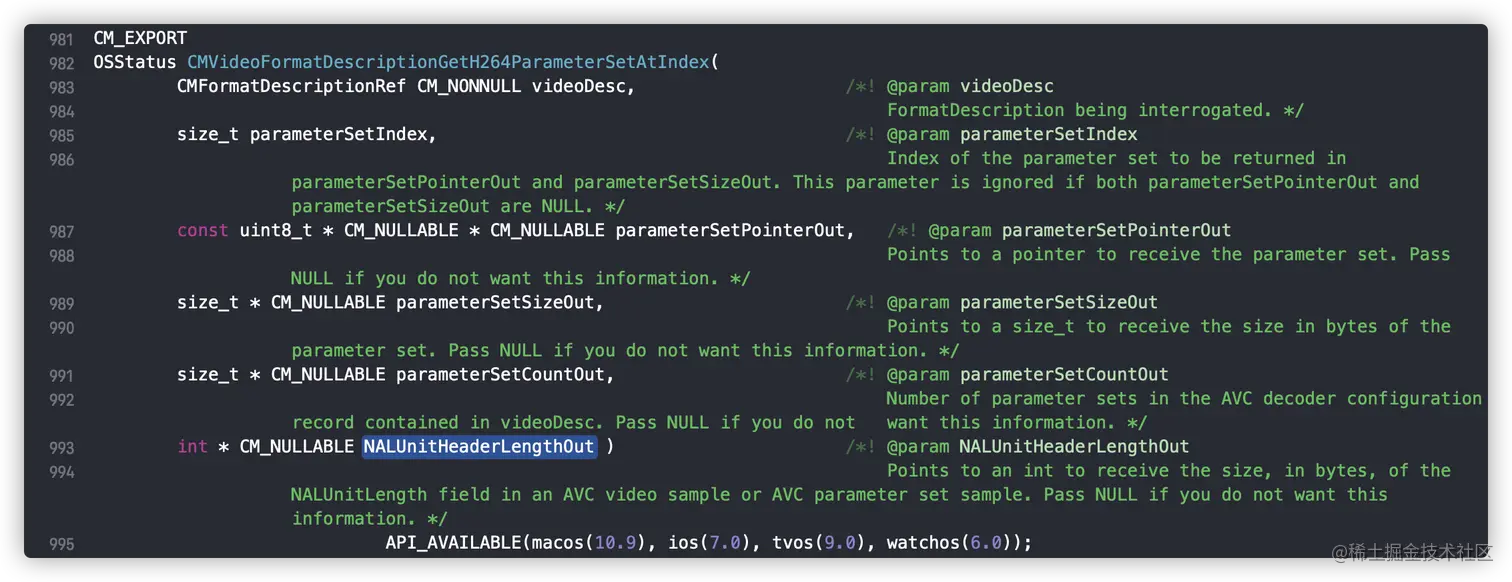

9.3.2 获取SPS/PPS的C函数
- 参数1：图像存储方式
- 参数2：0 索引值
- 参数3、参数4、参数5：传值是地址，输出SPS/PPS的参数信息
- 参数6：输出的信息，默认传0
9.3.3 H264文件的生成
void didCompressH264(void *outputCallbackRefCon, void *sourceFrameRefCon, OSStatus status, VTEncodeInfoFlags infoFlags, CMSampleBufferRef sampleBuffer) {
NSLog(@"didCompressH264 called with status %d infoFlags %d",(int)status,(int)infoFlags);
//状态错误
if (status != 0) {
return;
}
//没准备好
if (!CMSampleBufferDataIsReady(sampleBuffer)) {
NSLog(@"didCompressH264 data is not ready");
return;
}
// 将ref（之前桥接的self对象）转换成viewconntroller
ViewController *encoder = (__bridge ViewController *)outputCallbackRefCon;
//判断当前帧是否为关键帧
bool keyFrame = !CFDictionaryContainsKey((CFArrayGetValueAtIndex(CMSampleBufferGetSampleAttachmentsArray(sampleBuffer, true), 0)), kCMSampleAttachmentKey_NotSync);
//获取sps & pps 数据 只获取1次，保存在h264文件开头的第一帧中
//sps(sample per second 采样次数/s),是衡量模数转换（ADC）时采样速率的单位
//pps()
if (keyFrame) {
//图像存储方式，编码器等格式描述
CMFormatDescriptionRef format = CMSampleBufferGetFormatDescription(sampleBuffer);
//从第0个索引关键帧获取sps
size_t sparameterSetSize,sparameterSetCount;
const uint8_t *sparameterSet;
OSStatus statusCode = CMVideoFormatDescriptionGetH264ParameterSetAtIndex(format, 0, &sparameterSet, &sparameterSetSize, &sparameterSetCount, 0);
if (statusCode == noErr) {
//获取pps
size_t pparameterSetSize,pparameterSetCount;
const uint8_t *pparameterSet;
//从第1个索引关键帧获取pps
OSStatus statusCode = CMVideoFormatDescriptionGetH264ParameterSetAtIndex(format, 1, &pparameterSet, &pparameterSetSize, &pparameterSetCount, 0);
//sps和pps获取成功，准备写入文件
if (statusCode == noErr) {
// pps & sps -> NSData
NSData *sps = [NSData dataWithBytes:sparameterSet length:sparameterSetSize];
NSData *pps = [NSData dataWithBytes:pparameterSet length:pparameterSetSize];
if(encoder) {
//写入文件
[encoder gotSpsPps:sps pps:pps];
}
}
}
}
// 还有其他操作...
}
接着就是写入 sps & pps的方法gotSpsPps:pps:实现，先看图👇🏻
所以就是添加起始位00 00 00 01
//第一帧写入 sps & pps
- (void)gotSpsPps:(NSData*)sps pps:(NSData*)pps {
NSLog(@"gotSpsPp %d %d",(int)[sps length],(int)[pps length]);
//添加起始位00 00 00 01
const char bytes[] = "\x00\x00\x00\x01";
//减1是去掉`\0`结束符
size_t length = (sizeof bytes) - 1;
NSData *ByteHeader = [NSData dataWithBytes:bytes length:length];
[fileHandele writeData:ByteHeader];
[fileHandele writeData:sps];
[fileHandele writeData:ByteHeader];
[fileHandele writeData:pps];
}
十、VideoToolBox视频编码实现（2）
上面已经处理完SPS/PPS了，接着就是之后的NALU流数据处理了，就是下图的CMBlockBuffer👇🏻
CMBlockBuffer中汇总的就是编码后的数据流，我们需要获取它，然后转换成H264文件格式。
10.1 获取CMBlockBuffer
当然是C函数👇🏻
很简单，就一句代码👇🏻
CMBlockBufferRef dataBuffer = CMSampleBufferGetDataBuffer(sampleBuffer);
我们可以将dataBuffer理解为一个数组，我们需要遍历它，获取里面的数据。如何遍历呢？需要3个条件👇🏻
- 单个元素的length
- 总体数据的length
- 起始地址
然后通过C函数获取👇🏻
CMBlockBufferRef dataBuffer = CMSampleBufferGetDataBuffer(sampleBuffer);
size_t length,totalLength; // 单个数据length，整个流数据的length
char *dataPointer; //数据的首地址
// 根据单个数据length，整个NALU流数据的length，以及数据的首地址，就可以遍历整个数据流做处理了 -->可以理解为遍历数组
OSStatus statusCodeRet = CMBlockBufferGetDataPointer(dataBuffer, 0, &length, &totalLength, &dataPointer);
if (statusCodeRet == noErr) {
//这里处理遍历，读取数据
}
10.2 大端模式 & 小端模式
在遍历处理数据之前，需要考虑一个问题 👉🏻 大端模式 & 小端模式。
计算机硬件中，数据的存储方式有2种：大端字节序 和 小端字节序。
大端字节序：高位字节在前面，低位字节在后面小端字节序：低位字节在前面，高位字节在后面
比如，16进制数据0x01234567，大端字节序是01 23 45 67，而小端字节序则是67 45 23 01。
为什么会有
小端字节序呢？ 因为计算机电路先处理低位字节，效率会比较高！所以，计算机内部处理都是从低位字节开始，而人类的读写习惯是大端字节序，因此，除了计算机内部，其他一般情况都是保持大端字节序。
10.3 循环遍历处理NALU数据
循环遍历有2种方式，一种是通过指针p++偏移来操作，一种是通过步长偏移操作，我们这里采用后者，代码如下 👇🏻
size_t bufferOffset = 0;
static const int AVCCHeaderLength = 4;//返回的nalu数据前4个字节不是001的startcode,而是大端模式的帧长度length
//循环：通过偏移量来获取NALU数据
while (bufferOffset < totalLength - AVCCHeaderLength) {
uint32_t NALUnitLength = 0;
//读取 一单元长度的 nalu
memcpy(&NALUnitLength, dataPointer + bufferOffset, AVCCHeaderLength);
//从大端模式转换为系统端模式(mac上就是小端模式)
NALUnitLength = CFSwapInt32BigToHost(NALUnitLength);
//获取nalu数据
NSData *data = [[NSData alloc]initWithBytes:(dataPointer + bufferOffset + AVCCHeaderLength) length:NALUnitLength];
//将nalu数据写入到文件
[encoder gotEncodedData:data isKeyFrame:keyFrame];
//读取下一个nalu 一次回调可能包含多个nalu数据
bufferOffset += AVCCHeaderLength + NALUnitLength;
}
10.4 完整版didCompressH264
完整版代码 👇🏻
void didCompressH264(void *outputCallbackRefCon, void *sourceFrameRefCon, OSStatus status, VTEncodeInfoFlags infoFlags, CMSampleBufferRef sampleBuffer) {
NSLog(@"didCompressH264 called with status %d infoFlags %d",(int)status,(int)infoFlags);
//状态错误
if (status != 0) {
return;
}
//没准备好
if (!CMSampleBufferDataIsReady(sampleBuffer)) {
NSLog(@"didCompressH264 data is not ready");
return;
}
ViewController *encoder = (__bridge ViewController *)outputCallbackRefCon;
//判断当前帧是否为关键帧
bool keyFrame = !CFDictionaryContainsKey((CFArrayGetValueAtIndex(CMSampleBufferGetSampleAttachmentsArray(sampleBuffer, true), 0)), kCMSampleAttachmentKey_NotSync);
//获取sps & pps 数据 只获取1次，保存在h264文件开头的第一帧中
//sps(sample per second 采样次数/s),是衡量模数转换（ADC）时采样速率的单位
//pps()
if (keyFrame) {
//图像存储方式，编码器等格式描述
CMFormatDescriptionRef format = CMSampleBufferGetFormatDescription(sampleBuffer);
//从第0个索引关键帧获取sps
size_t sparameterSetSize,sparameterSetCount;
const uint8_t *sparameterSet;
OSStatus statusCode = CMVideoFormatDescriptionGetH264ParameterSetAtIndex(format, 0, &sparameterSet, &sparameterSetSize, &sparameterSetCount, 0);
if (statusCode == noErr) {
//获取pps
size_t pparameterSetSize,pparameterSetCount;
const uint8_t *pparameterSet;
//从第1个索引关键帧获取pps
OSStatus statusCode = CMVideoFormatDescriptionGetH264ParameterSetAtIndex(format, 1, &pparameterSet, &pparameterSetSize, &pparameterSetCount, 0);
//sps和pps获取成功，准备写入文件
if (statusCode == noErr) {
// pps & sps -> NSData
NSData *sps = [NSData dataWithBytes:sparameterSet length:sparameterSetSize];
NSData *pps = [NSData dataWithBytes:pparameterSet length:pparameterSetSize];
if(encoder) {
//写入文件
[encoder gotSpsPps:sps pps:pps];
}
}
}
}
CMBlockBufferRef dataBuffer = CMSampleBufferGetDataBuffer(sampleBuffer);
size_t length,totalLength; // 单个数据length，整个流数据的length
char *dataPointer; //数据的首地址
// 根据单个数据length，整个NALU流数据的length，以及数据的首地址，就可以遍历整个数据流做处理了 -->可以理解为遍历数组
OSStatus statusCodeRet = CMBlockBufferGetDataPointer(dataBuffer, 0, &length, &totalLength, &dataPointer);
if (statusCodeRet == noErr) {
size_t bufferOffset = 0;
static const int AVCCHeaderLength = 4;//返回的nalu数据前4个字节不是001的startcode,而是大端模式的帧长度length
//循环：通过偏移量来获取NALU数据
while (bufferOffset < totalLength - AVCCHeaderLength) {
uint32_t NALUnitLength = 0;
//读取 一单元长度的 nalu
memcpy(&NALUnitLength, dataPointer + bufferOffset, AVCCHeaderLength);
//从大端模式转换为系统端模式(mac上就是小端模式)
NALUnitLength = CFSwapInt32BigToHost(NALUnitLength);
//获取nalu数据
NSData *data = [[NSData alloc]initWithBytes:(dataPointer + bufferOffset + AVCCHeaderLength) length:NALUnitLength];
//将nalu数据写入到文件
[encoder gotEncodedData:data isKeyFrame:keyFrame];
//读取下一个nalu 一次回调可能包含多个nalu数据
bufferOffset += AVCCHeaderLength + NALUnitLength;
}
}
}
接着就是gotEncodedData:isKeyFrame:方法的实现👇🏻
- (void)gotEncodedData:(NSData*)data isKeyFrame:(BOOL)isKeyFrame {
NSLog(@"gotEncodeData %d",(int)[data length]);
if (fileHandele != NULL) {
//添加4个字节的H264 协议 start code 分割符
//一般来说编码器编出的首帧数据为PPS & SPS
//H264编码时，在每个NAL前添加起始码 0x000001,解码器在码流中检测起始码，当前NAL结束。
/*
为了防止NAL内部出现0x000001的数据，h.264又提出'防止竞争 emulation prevention"机制，在编码完一个NAL时，如果检测出有连续两个0x00字节，就在后面插入一个0x03。当解码器在NAL内部检测到0x000003的数据，就把0x03抛弃，恢复原始数据。
总的来说H264的码流的打包方式有两种,一种为annex-b byte stream format 的格式，这个是绝大部分编码器的默认输出格式，就是每个帧的开头的3~4个字节是H264的start_code,0x00000001或者0x000001。
另一种是原始的NAL打包格式，就是开始的若干字节（1，2，4字节）是NAL的长度，而不是start_code,此时必须借助某个全局的数据来获得编 码器的profile,level,PPS,SPS等信息才可以解码。
*/
const char bytes[] ="\x00\x00\x00\x01";
//长度
size_t length = (sizeof bytes) - 1;
//头字节
NSData *ByteHeader = [NSData dataWithBytes:bytes length:length];
//写入头字节
[fileHandele writeData:ByteHeader];
//写入H264数据
[fileHandele writeData:data];
}
}
总结
- H264结构与码流解析
- H264结构图
- 视频图像编码后 👉🏻
帧 片👉🏻一个片（slice）或多个片组成帧宏块👉🏻 一个或多个宏块（MB）组成片
- 视频图像编码后 👉🏻
- H264编码分层
- NAL层: (Network Abstraction Layer,视频数据网络抽象层)
- VCL层:(Video Coding Layer,视频数据编码层)
- 码流
- SODB:(String of Data Bits,原始数据比特流)
- RBSP:(Raw Byte Sequence Payload,SODB+trailing bits)
- EBSP:(Encapsulate Byte Sequence Payload)
- NALU: NAL Header(1B)+EBSP 👉🏻 这个是
重点
- NAL Unit
- NAL Unit = 一个NALU头部 + 一个切片
- 切片 = 切片头 + 切片数据
- 切片数据 = 宏块 + ... + 宏块
- 宏块 = 类型 + 预测 + 残差数据
- H264结构图
- VideoToolBox
- iOS8.0后推出的原生的硬编码框架，基于
Core Foundation，C语言编写 - 基本数据结构 👉🏻
CMSampleBuffer- 未编码 👉🏻
CVPixelBuffer - 编码后 👉🏻
CMBlockBuffer
- 未编码 👉🏻
- 编码过程 👉🏻
CVPixelBuffer原始数据 -> video encoder ->CMBlockBuffer-> H264文件格式 - H264文件
- H264文件格式是NALU流数据类型
- 帧的顺序 👉🏻 SPS + PPS + I B P帧
- 识别I B P帧
十六进制换算成二进制二进制取4-8位，再换算成成十进制- 十进制结果参照
对照表
- iOS8.0后推出的原生的硬编码框架，基于
- NALU单元数据详解
- NALU = NAL Header(1 Byte) + NAL Body
- NAL Header解析
- 1字节，即占8位
- 第0位：
F值必须是0 - 第1-2位：
NRI重要性 👉🏻 000最无用，111最有用 - 第3-7位：
TYPE，类型，就是通过它来判断帧类型I帧 B帧 P帧的- 5表示I帧
- 7表示SPS序列参数集
- 8表示PPS图像参数集
- 第0位：
- 1字节，即占8位
- NAL类型
- 单一类型:一个RTP包只包含NALU,即H264帧里只包含了一个片
- 组合类型:一个RTP包含多个NALU,例如像pps或者sps
- 分片类型:一个NALU单元分成多个RTP包
- 第1个字节:FU indicator分片单元指示符
- 第2个字节:FU Header 分片单元头,有多个片
- FU Header
S:start bit用于指明分片的开始E:end bit用于指明分片的结束R: 未使用,设置为0Type:指明分片NAL类型，是关键帧还是非关键帧,是sps还是pps
- NALU单元传输完整的识别
- 收到S包 和 E包
- 中间的包的
序号是连续的
- YUV颜色体系
- 也称
YCbCr，是电视系统所采用的一种颜色编码方式 Y: 表示亮度，也就是灰阶值，它是基础信号U和V表示的则是色度，UV的作用是描述影像的色彩及饱和度，它们用于指定像素的颜色- YUV常见格式
- YUV4:2:0(YCbCr 4:2:0) 👉🏻 比RGB少二分之一
- YUV4:2:2(YCbCr 4:2:2) 👉🏻 比RGB少三分之一
- YUV4:4:4(YCbCr 4:4:4) 👉🏻 理解为1:1:1
- YUV存储格式
- 平面格式（planar formats）
- I420:YUV420P (
PC专用的) - YV12:YUV420P
- I420:YUV420P (
- 紧缩格式（packed formats）
- NV12:YUV420SP (
iOS默认) - NV21:YUV420SP (
安卓默认)
- NV12:YUV420SP (
- 平面格式（planar formats）
- 也称
- AVFoundation采集视频数据实现
整体过程👉🏻 数据采集 -> 编码完成 -> H264文件 -> 写入沙盒/网络传输数据采集👉🏻 基于AVFoudation框架- 输出源
AVCaptureVideoDataOutput，需遵循AVCaptureVideoDataOutputSampleBufferDelegate - 队列
同步完成2件事 👉🏻捕获和编码 - video的视频捕捉的像素点压缩方式为 YUV4:2:0
kCVPixelBufferPixelFormatTypeKey : kCVPixelFormatType_420YpCbCr8BiPlanarFullRange
- 输出源
视频编码👉🏻 基于VideoToolBox框架- 初始化videoToolbBox
- 创建编码session 👉🏻
VTCompressionSessionCreate - 配制编码的参数 👉🏻
VTSessionSetProperty- 实时编码
kVTCompressionPropertyKey_RealTime - 舍弃B帧
kVTCompressionPropertyKey_ProfileLevel - 产生B帧
kVTCompressionPropertyKey_AllowFrameReordering - 关键帧（GOPsize）间隔
kVTCompressionPropertyKey_MaxKeyFrameInterval - 期望帧率
kVTCompressionPropertyKey_ExpectedFrameRate - 码率上限
kVTCompressionPropertyKey_DataRateLimits - 码率均值
kVTCompressionPropertyKey_AverageBitRate
- 实时编码
- 创建编码session 👉🏻
- 初始化videoToolbBox
- VideoToolBox视频编码
- 停止捕捉
- 停止捕捉session
- 移除预览图层
- 结束videoToolbBox
- 关闭文件
- 编码前准备
- 编码的时机点 👉🏻 AVCaptureVideoDataOutputSampleBufferDelegate方法
-(void)captureOutput:(AVCaptureOutput *)captureOutput didOutputSampleBuffer:(CMSampleBufferRef)sampleBuffer fromConnection:(AVCaptureConnection *)connection
- 编码的时机点 👉🏻 AVCaptureVideoDataOutputSampleBufferDelegate方法
- 编码实现
- 获取未编码每一帧 👉🏻
CMSampleBufferGetImageBuffer - 编码函数 👉🏻
VTCompressionSessionEncodeFrame - 获取编码成功的H264流数据 👇
- 编码完成回调 👉🏻
VTCompressionSessionCreate时指定的回调函数- 从
sampleBuffer中获取数据流数组CMSampleBufferGetSampleAttachmentsArray - 从
array中获取索引值为0的CFDictionaryRefdic - 判断关键帧
!CFDictionaryContainsKey(dic, kCMSampleAttachmentKey_NotSync)
- 从
- 编码完成回调 👉🏻
- 生成H264文件格式
- 获取SPS/PPS 👉🏻
CMVideoFormatDescriptionGetH264ParameterSetAtIndex - 写入文件
- 根据size和地址指针，读取NSData
- 配置Header
- 添加起始位
"\x00\x00\x00\x01" - 去掉
\0结束符
- 添加起始位
- 写入顺序 👉🏻 Header + spsData + Header + ppsData
- 获取CMBlockBuffer 👉🏻
CMSampleBufferGetDataBuffer - 遍历CMBlockBuffer 获取 nalu数据
- 单个元素的length + 总体数据的length +
起始地址，指针偏移遍历 - 大端模式转换成小端模式（mac系统默认小端模式）
- 单个元素的length + 总体数据的length +
- 将nalu数据写入到文件
- 和写入SPS/PPS一样，配置Header
- 写入顺序 👉🏻 Header + NALData
参考：
CC老师_HelloCoder
音视频学习从零到整
- 获取SPS/PPS 👉🏻
- 获取未编码每一帧 👉🏻
- 停止捕捉
