需求

1.0-7通道压力采集，采集频率1~100Khz（1,10,20,30...1000Khz）； 2.0-7通道压力，可设置补偿值，测量范围； 3.编码器0,1脉冲采集，计算位移，速度，加速度； 4.所有通道可设置别名，隐藏/显示状态； 5.支持定时采集，指定距离采集（以编码器周长，分辨率与脉冲计算）； 6.支持分组，可将通道0-7分为2组，并且可以分别采集和停止； 7.对设置设置界面和主界面的所有相关配置参数进行保存，并在下次启动时恢复最后一次启动的配置数据 8.支持日志系统，对相关操作和数据进行日志输出 9.支持坐标轴缩放； 10.支持不同y坐标进行加权操作，使其显示在同一个图中； 11.使用udp重传控制机制，保障传输大量数据时，数据传输速度快，稳定，可靠。 12.支持需要的数据可打印；

体验下载地址

特别注意：发布用的模拟数据方式，过程中的演示Demo，模拟数据方式与数据处理相关的功能不可用。 CSDN（免积分）：download.csdn.net/download/qq… QQ群：1047134658（点击“文件”搜索“highFreq”，群内与博文同步更新）

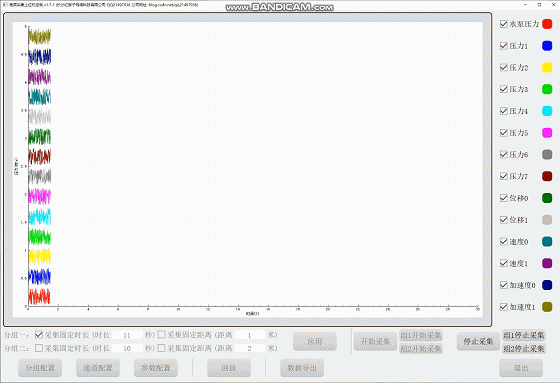

Demo演示

请添加图片描述

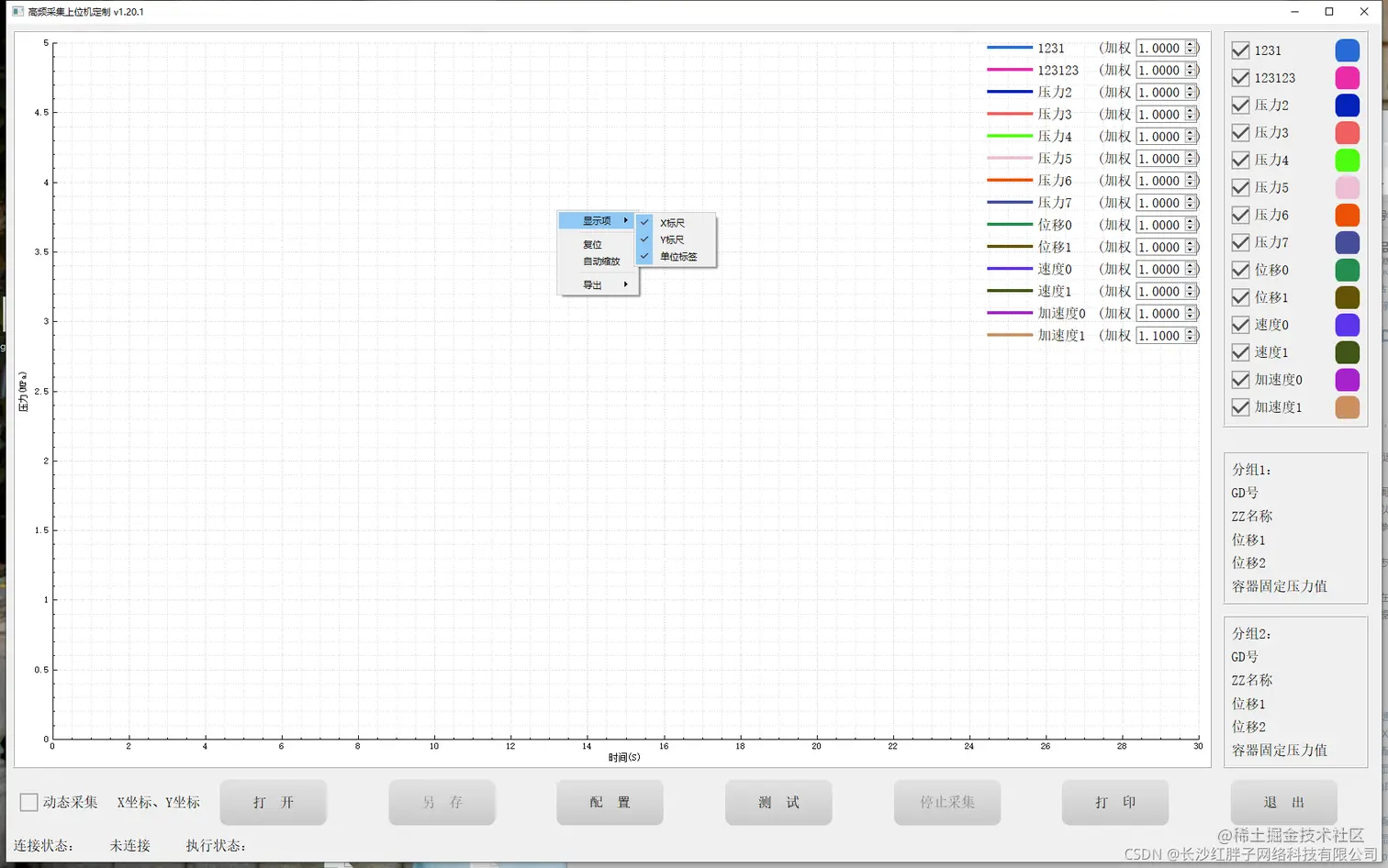

Demo v1.20.1

在这里插入图片描述

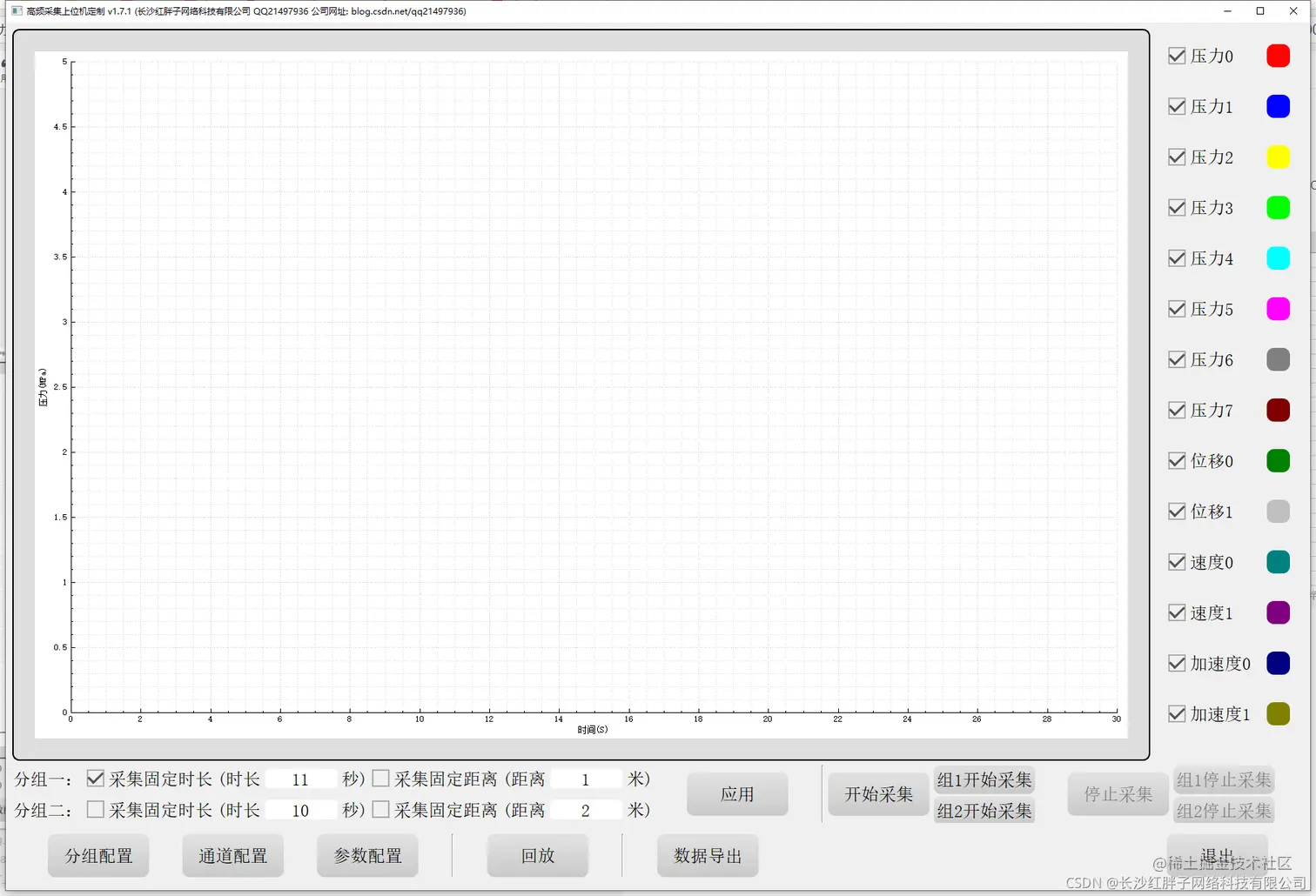

Demo v1.7.1（提供模拟采集演示版本）

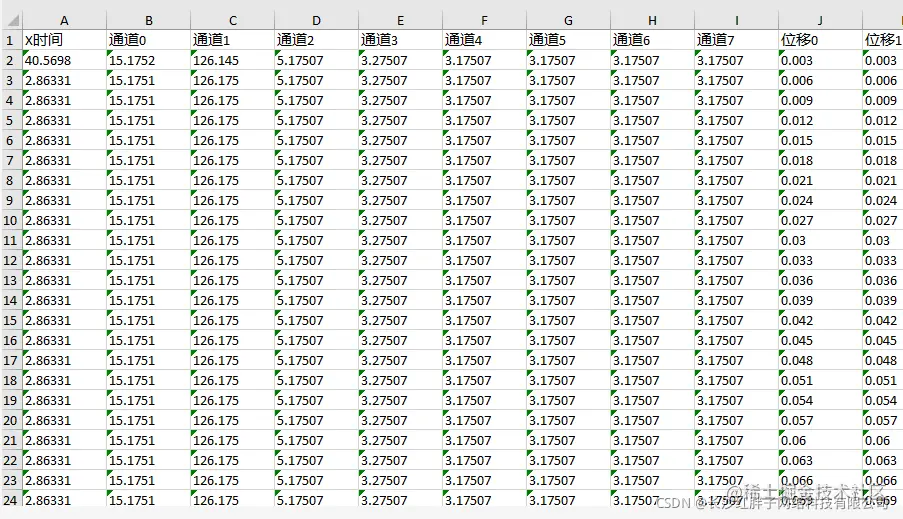

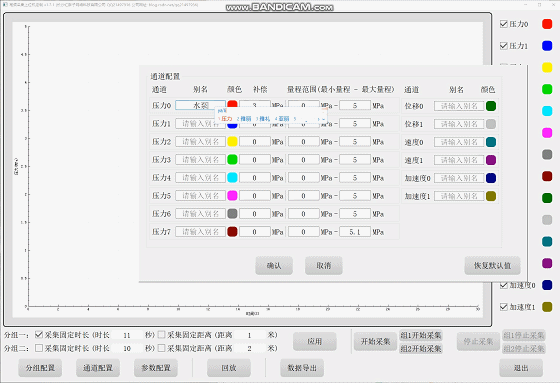

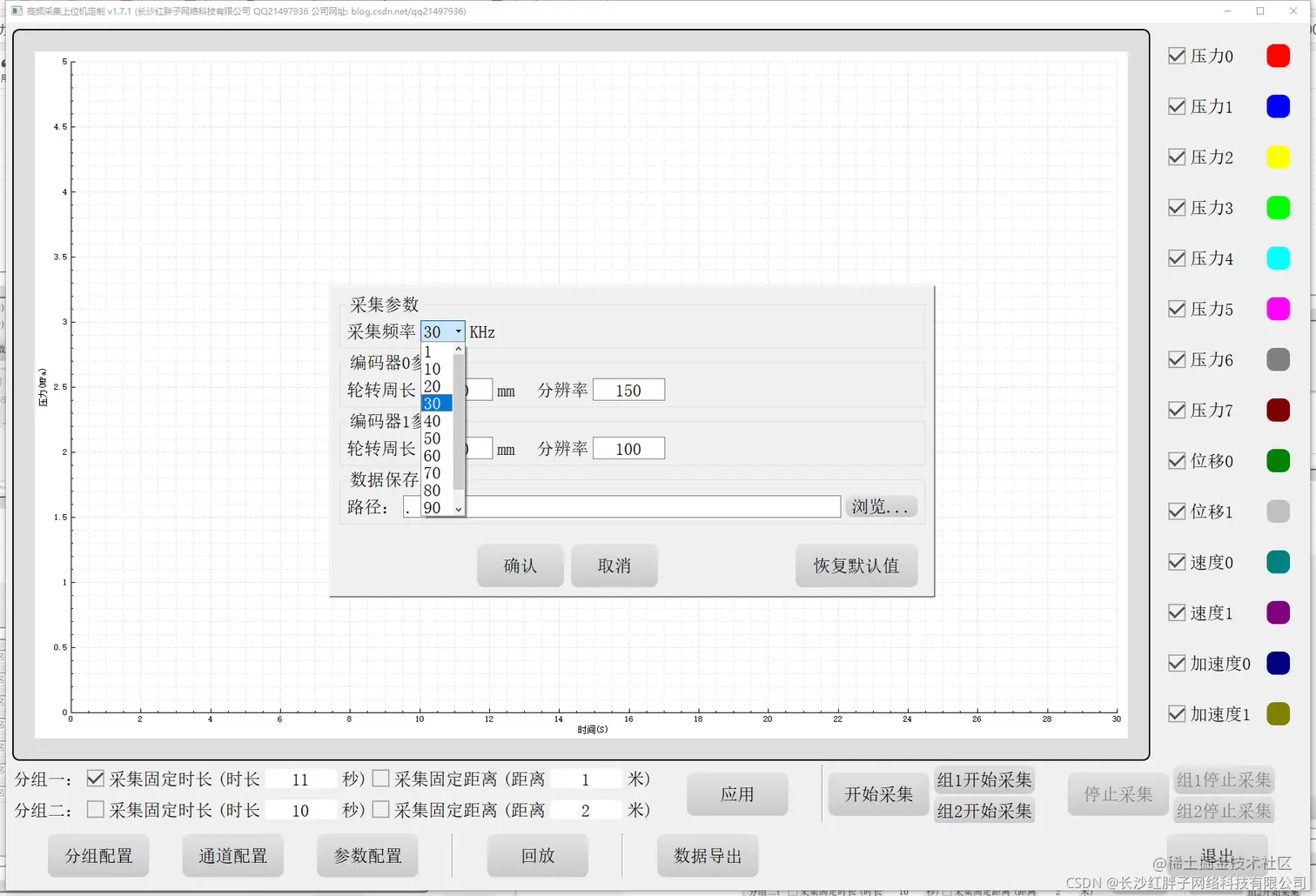

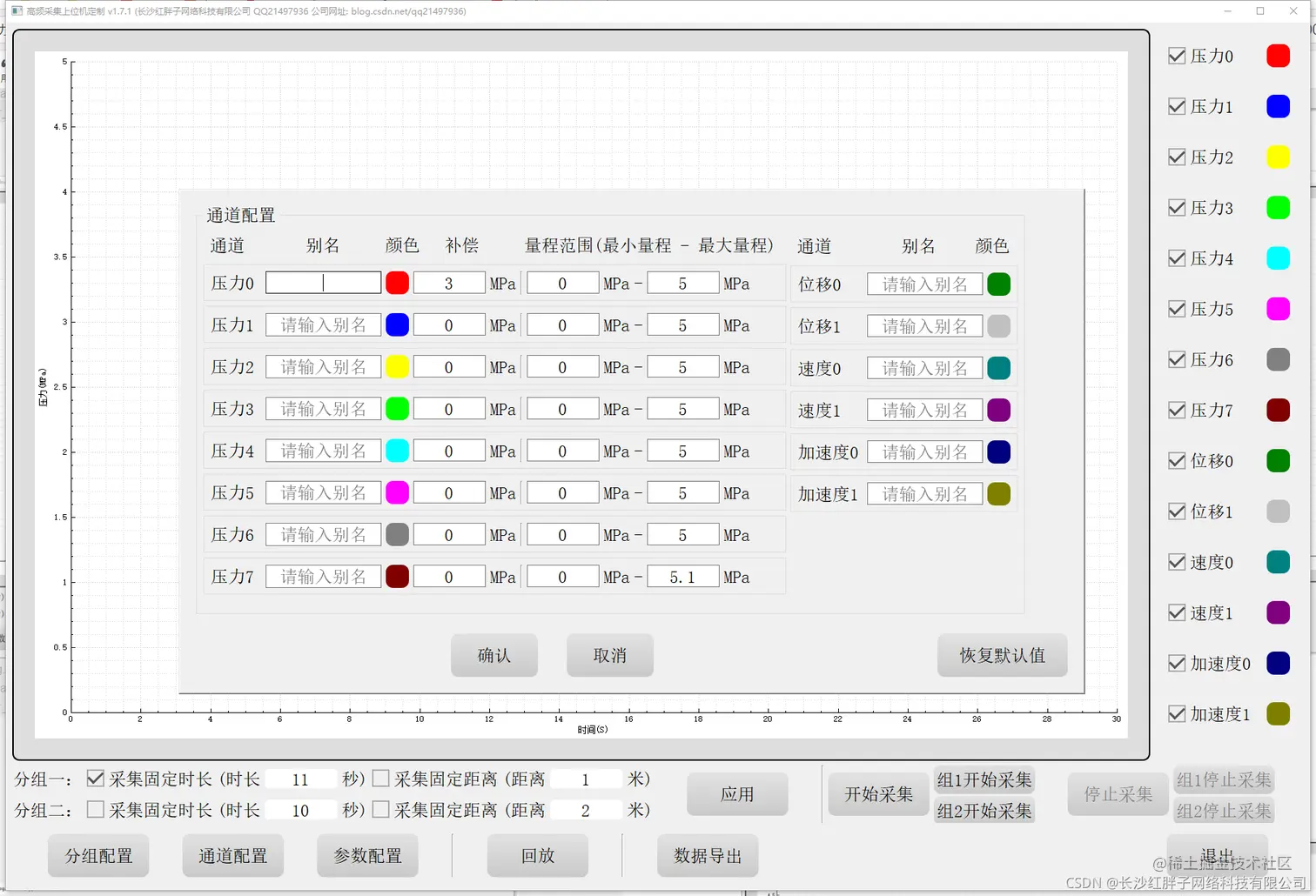

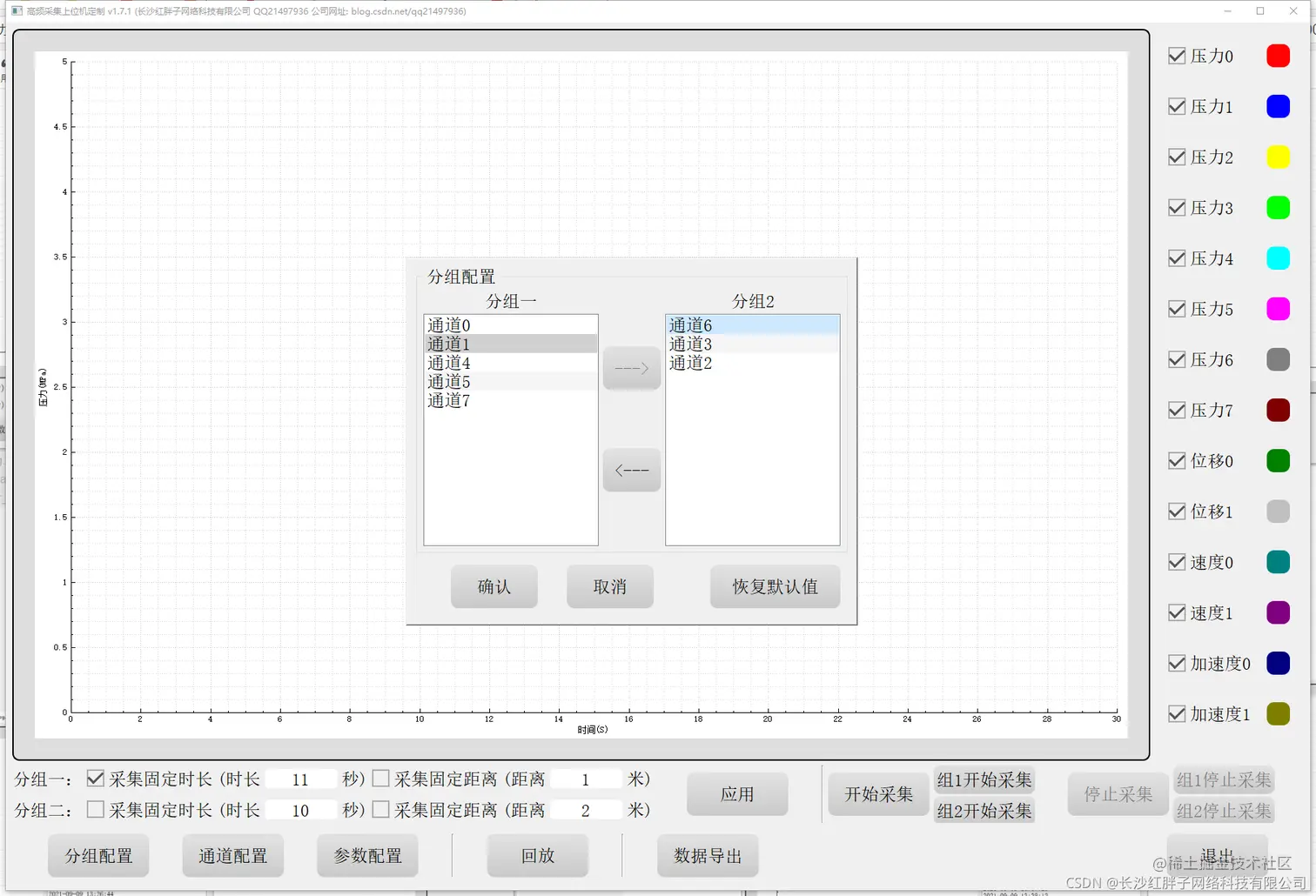

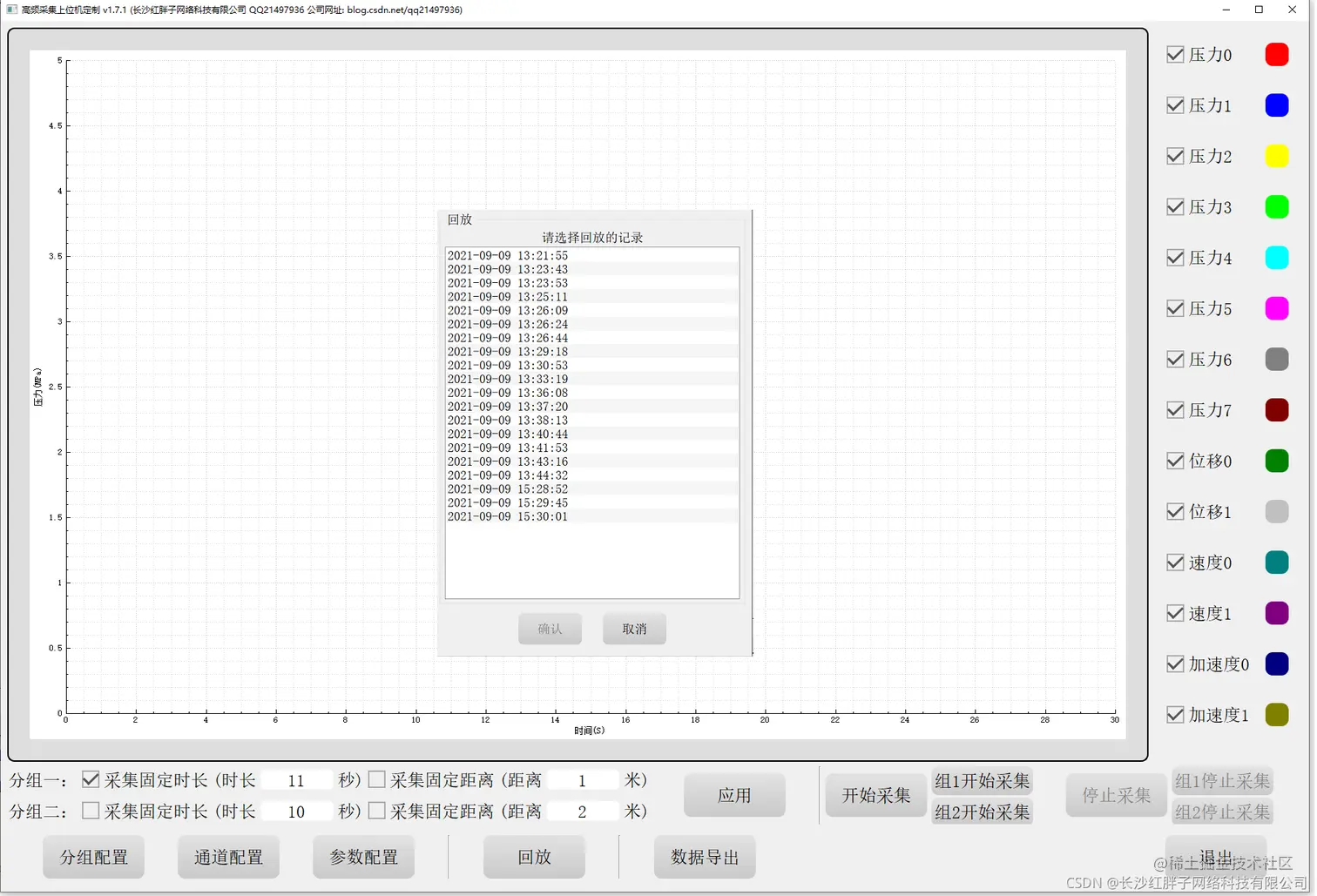

在这里插入图片描述回放，可查看之前采集的数据（回放之后，可导出当前回放的数据到excel表）数据导出为excel表，查看数据：

相关头文件源码

#ifndef HIGHFREQCOLLECTMAINWINDOW_H
#define HIGHFREQCOLLECTMAINWINDOW_H

#include <QMainWindow>
#include <QLabel>
#include <QPushButton>
#include <QAbstractButton>
#include <QCheckBox>
#include <QFrame>
#include <QElapsedTimer>
#include <QTimer>

#define SIMULATION  (1)     // 是否模拟

namespace Ui {
class HighFreqCollectMainWindow;
}

class HighFreqCollectMainWindow : public QMainWindow
{
    Q_OBJECT

public:
    explicit HighFreqCollectMainWindow(QWidget *parent = 0);
    ~HighFreqCollectMainWindow();

protected:
    void loadCfg();
    void saveCfg();
    void updateEncodeStep();

protected:
    void initControls();
    void updateControls();
    void updateControlsPlayback();                                  // 更新控件回放控件
    void initCustomPlot();

protected slots:
    void slot_initControls();

protected slots:
    void slot_lineVisibleButtonClicked(bool checked);               // 是否显示通道槽函数
    void slot_startCollect();                                       // 开始采集槽函数
    void slot_startCollect2();                                      // 开始采集槽函数
    void slot_timeOutCollectEnd();                                  // 定时器停止
    void slot_timeOutCollectEnd2();                                 // 定时器停止
    void slot_startPlayback();                                      // 开始回放
    void slot_stopPlayback();                                       // 停止回放

private slots:
    void on_pushButton_apply_clicked();

#if SIMULATION
    void on_pushButton_startSimulationAll_clicked();                // 开始采集所有
    void on_pushButton_startSimulation_clicked();                   // 开始采集组1
    void on_pushButton_startSimulation2_clicked();                  // 开始采集组2
#endif
    void on_pushButton_stopAll_clicked();                           // 停止所有
    void on_pushButton_stop_clicked();                              // 停止组1
    void on_pushButton_stop2_clicked();                             // 停止组2

    void on_pushButton_group_clicked();
    void on_pushButton_channelSet_clicked();
    void on_pushButton_paramSet_clicked();
    void on_pushButton_playback_clicked();
    void on_pushButton_export_clicked();
    void on_pushButton_exit_clicked();

private:
    Ui::HighFreqCollectMainWindow *ui;

#if SIMULATION
public: // 模拟
    void startSimulation();
    void startSimulation2();
    void stopSimulation();
    void stopSimulation2();

protected slots:
    void slot_timeOutSimulation();
#endif

protected slots:
    void slot_playback();

private:
    bool _collecting;
    bool _collecting2;
    bool _collectFinished;
    bool _collectFinished2;

private:
    QList<QString> _listChannelName;
    QList<QColor> _listChannelColor;
    QList<double> _listChannelOffset;
    QList<double> _listChannelMin;
    QList<double> _listChannelMax;

    int _c;
    int _c2;
    int _n;
    int _n2;
    int _freq;
    int _mode;
    QString _saveDir;

    QList<QLabel *> _listLabelName;
    QList<QPushButton *> _listPushButton;

    QString _cfgFile;

    QList<QCheckBox *> _listCheckedBox;

private:
    QElapsedTimer _elapsedTimer;

#if SIMULATION
private:
    double _nowX;                       // 当前X值，即当前采集时间，从0开始
    double _nowMinY;                    // 最小Y值
    double _nowMaxY;                    // 最大Y值
    QTimer *_pTimerSimulation;          // 模拟采集时使用的定时器
    int _intervalSimulation;            // 模拟采集间隔
#endif

private:
    QTimer *_pTimerCollectEnd;          // 采集固定式时间时使用
    QTimer *_pTimerCollectEnd2;         // 采集固定式时间时使用
    double _distanceEnd;                // 采集固定距离时使用
    double _distanceEnd2;               // 采集固定距离时使用
    double _encoder0Count;              // 当前采集位移0脉冲数
    double _encoder1Count;              // 当前采集位移1脉冲数
    double _encoder0Step;               // 编码器0的脉冲位移
    double _encoder1Step;               // 编码器1的脉冲位移

private:
    QList<int> _listGroup1;             // 组1组成
    QList<int> _listGroup2;             // 组2组成

private:
    bool _playback;                     // 当前是否回放
    QString _record;                    // 回放的记录名称（文件夹名称，yyyy-MM-dd hh-mm-ss)
    QTimer *_pTimerPlayback;            // 回放读取数据定时器
    bool _firstPlayback;
};

#endif // HIGHFREQCOLLECTMAINWINDOW_H
