上一篇我们了解了内存管理的几种方式其中SideTables主要介绍了引用计数表。我们继续探讨下SideTables

1.SideTables

SideTables可以理解为一个全局的hash数组，里面存储了SideTable类型的数据，其长度为64。 但是SideTablse并不是一个被定义的数据类型，他是一个全局静态函数，返回值是StripedMap类型，所以SideTables就是StripedMap类型的，我们查看源码：

static objc::ExplicitInit<StripedMap<SideTable>> SideTablesMap;

static StripedMap<SideTable>& SideTables() {

    return SideTablesMap.get();

}

继续看下

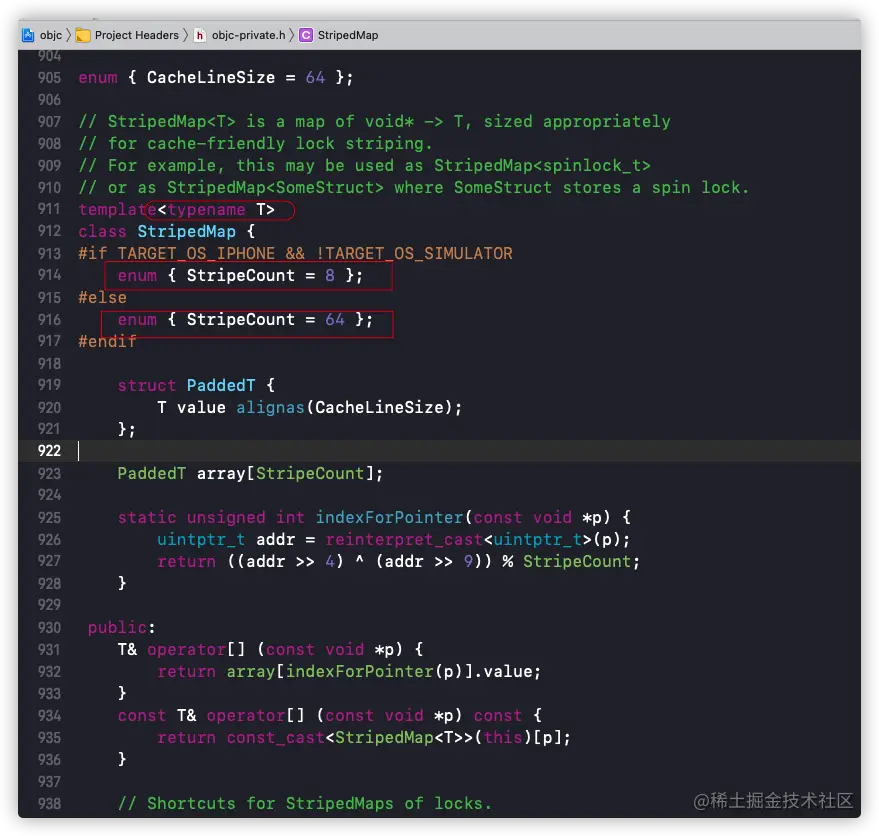

image.png 它是一个范型，在真机情况下散列表的个数为8，模拟器为64个，一些方法获取对应的sideTable 为什么这么设计？

  1. 如果散列表只有一张表，意味着全局所有的对象都会存储在一张表中，都会进行开锁解锁（锁是锁整个表的读写）。当开锁时，由于所有数据都在一张表，则意味着数据不安全
  2. 如果每个对象都开一个表，会耗费性能，所以也不能有无数个表.
  3. 对于T类型还是有所要求的(就是能够进行锁操作)。而在SideTables中，T即为SideTable类型。
  • SideTable

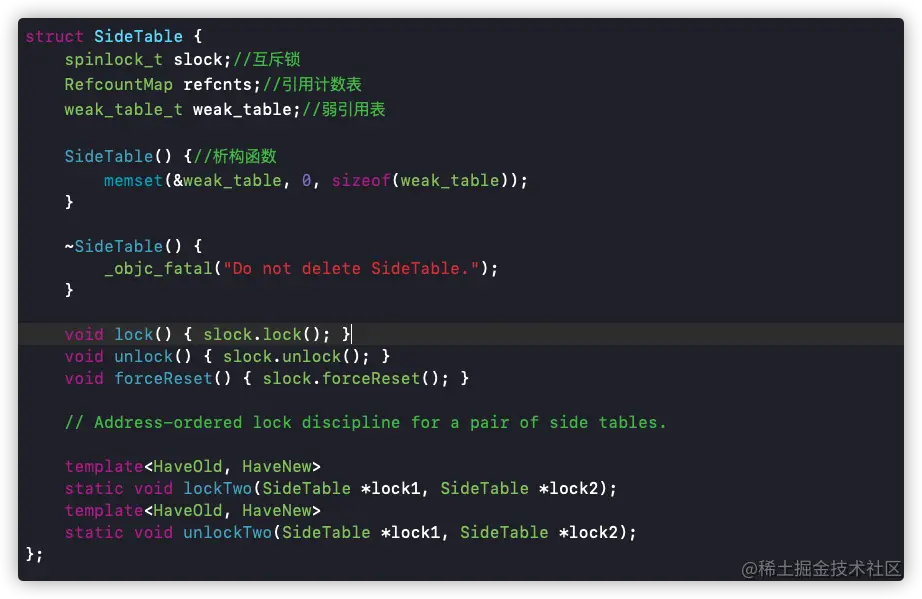

image.png SideTable的定义有三个成员:

  • spinlock_t slock : 自旋锁，用于上锁/解锁 SideTable。
  • RefcountMap refcnts ：以DisguisedPtr<objc_object>为key的哈希表，用来存储OC对象的引用计数(仅在未开启isa优化 或 在isa优化情况下isa_t的引用计数溢出时才会用到)。
  • weak_table_t weak_table : 存储对象弱引用指针的哈希表。是OC weak功能实现的核心数据结构。

2. retainCount

我们上一篇分析了isa中extra_rc和散列表中引用计数的retain，release操作。那么我们看下它retainCount的流程。

NSObject *objc = [NSObject alloc];
NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)objc));

我们知道打印的结果是1，我们看下它的实现

  • 进入retainCount -> _objc_rootRetainCount -> rootRetainCount源码，前面都是跳转我们看下rootRetainCount其实现如下
inline uintptr_t

objc_object::rootRetainCount()

{

    if (isTaggedPointer()) return (uintptr_t)this;

    sidetable_lock();

    isa_t bits = __c11_atomic_load((_Atomic uintptr_t *)&isa.bits, __ATOMIC_RELAXED);

    if (bits.nonpointer) {

        uintptr_t rc = bits.extra_rc;//获取isa中extra_rc的个数

        if (bits.has_sidetable_rc) {

            rc += sidetable_getExtraRC_nolock();

        }

        sidetable_unlock();

        return rc;

    }

    sidetable_unlock();

    return sidetable_retainCount();

}

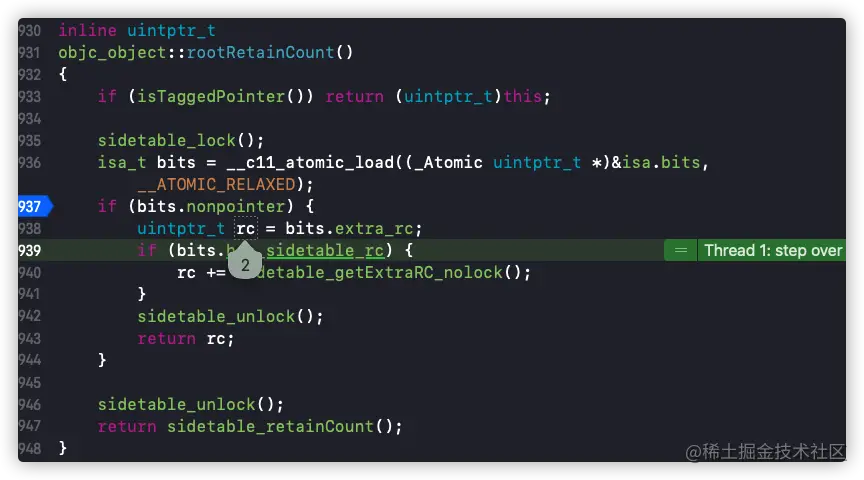

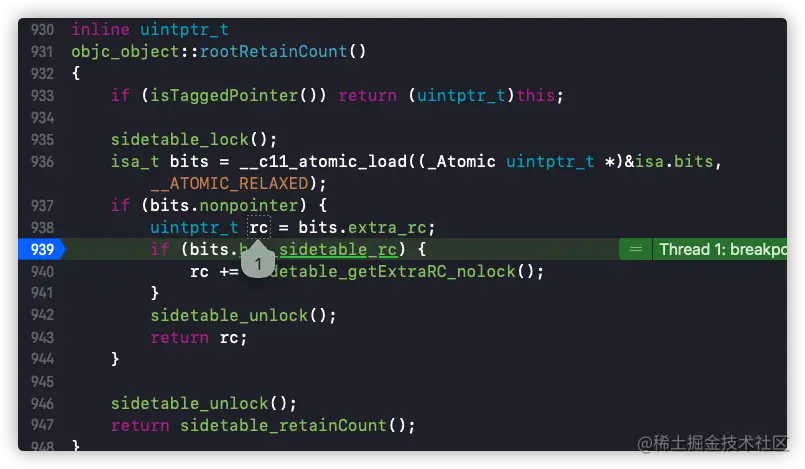

我们打断点这里表示初始化的时候已经是1了

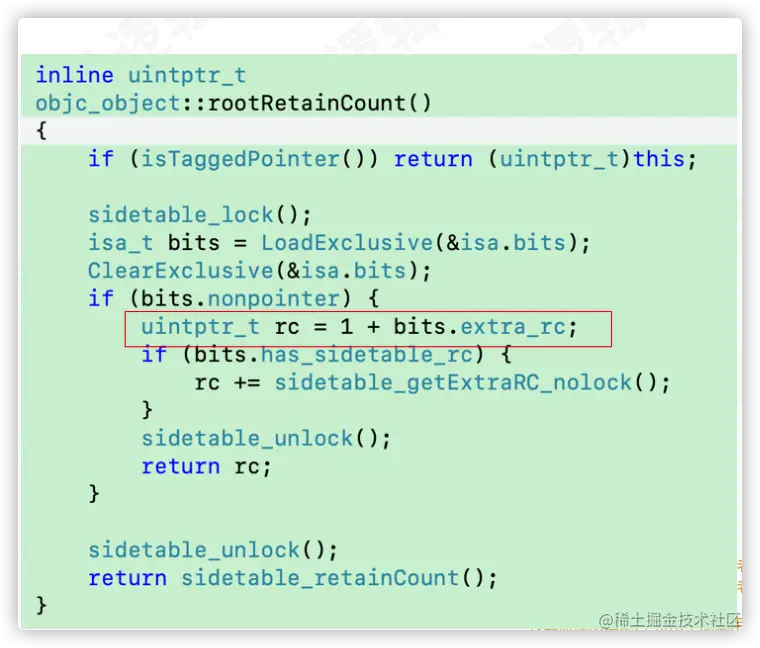

image.png 我们在之前的版本源码是在获取的时候引用计数+1

image.png 最新版本是对象初始化的时候绑定isa时候定义extra_rc为1.


我们使用__weak修饰对象，打印它的引用计数，打印结果为1，1，2.

NSObject *objc = [NSObject alloc];

        NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)objc));

        __weak typeof(NSObject) *weakObjc = objc;

        NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)objc));

        NSLog(@"%ld",CFGetRetainCount((__bridge CFTypeRef)weakObjc));


  • 表明在时候__weak修饰的时候本身的引用计数不会发生改变，所以objc的引用计数还是1。__weak 修饰的对象进行了指针拷贝。

  • 我们在使用对象比如nslog的时候弱引用对象的isa会进行retain操作，在通过__weak指针寻找对象的时候 objc_loadWeak->objc_loadWeakRetained->rootTryRetain->rootRetain->newisa.bits = addc(newisa.bits, RC_ONE, 0, &carry)因此我们打印weakObjc的引用计数为2.

  • 我们当使用他的时候就会使返回的retainCount + 1(注意这里并非retainCount本身)

  • 持不持有一个对象,是看它是否导致对象的retainCount + 1;而不是看他是否指向那个地址.

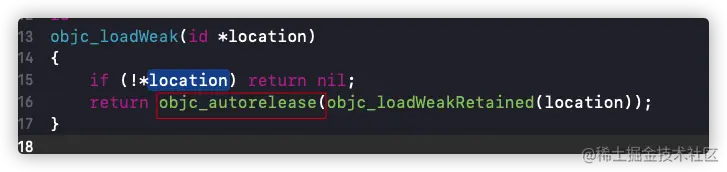

  • 我们使用的时候会导致引用计数+1，但是是在objc_autorelease的作用域，当我们出了作用域后，引用计数还是之前的。


  • 我们知道散列表中包含一个弱引用表，专门用来存储弱引用对象的。

3. weak_table_t

  • weak_table是一个哈希表的结构, 根据weak指针指向的对象的地址计算哈希值, 哈希值相同的对象按照下标 +1 的形式向后查找可用位置, 是典型的闭散列算法
struct weak_table_t {
    weak_entry_t *weak_entries;//连续地址空间的头指针，数组
    size_t    num_entries;//数组中已经占用位置的个数
    uintptr_t mask;//数组下标最大值（即数组大小-1）
    uintptr_t max_hash_displacement;//最大哈希偏移值
};

weak_entry_t


  • 我们看下弱引用修饰对象的流程 1.我们Clang下main文件，如果.m文件中使用了weak关键字，在重写时会报cannot create _ weak reference because the current deployment target does not support weak references 。
    我们这样修饰下其中macosx-11.2.3 为你本机的sdk版本。 clang -rewrite-objc -fobjc-arc -fobjc-runtime=macosx-11.2.3 main.m

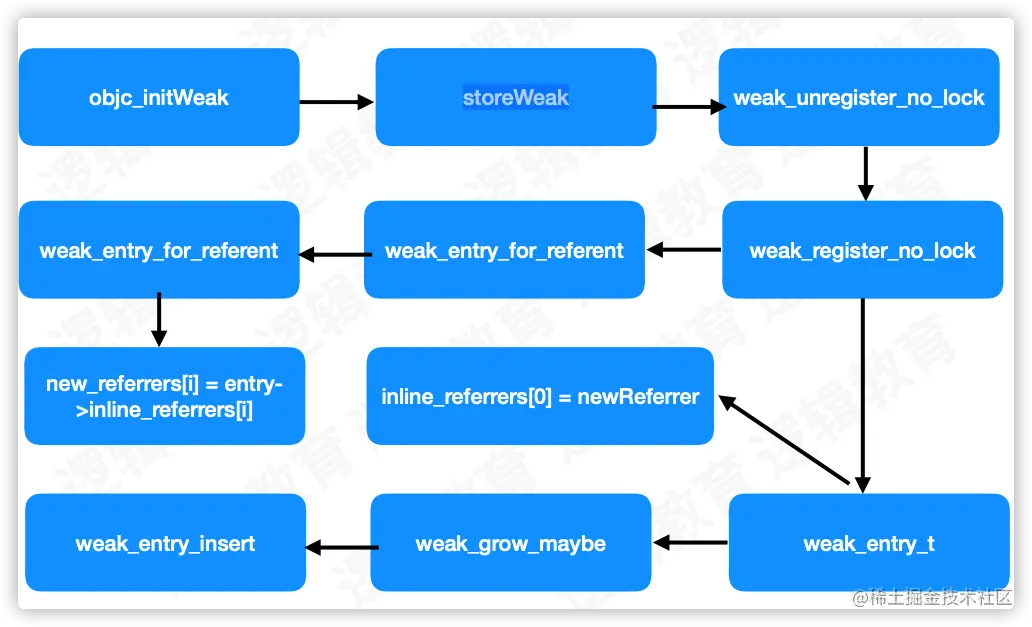

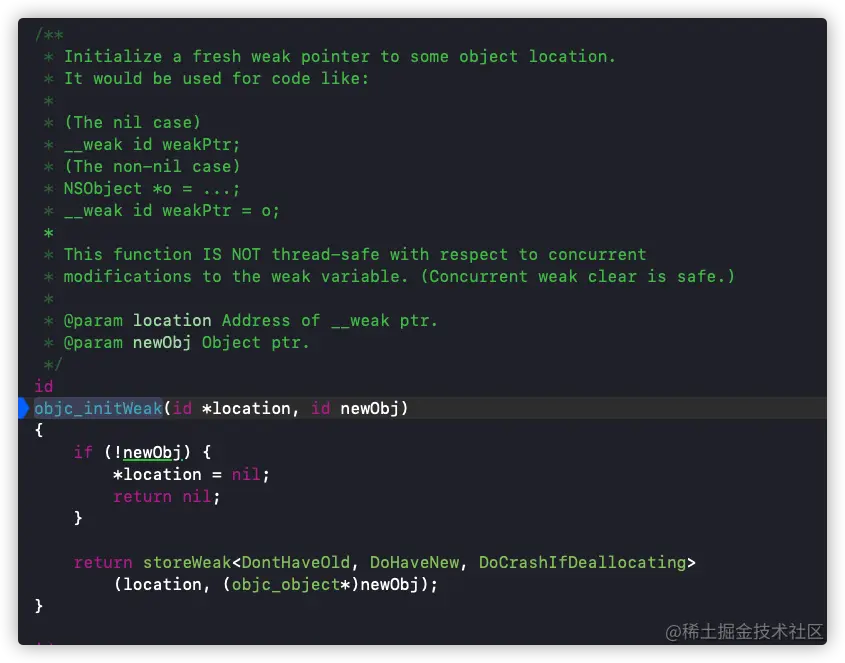

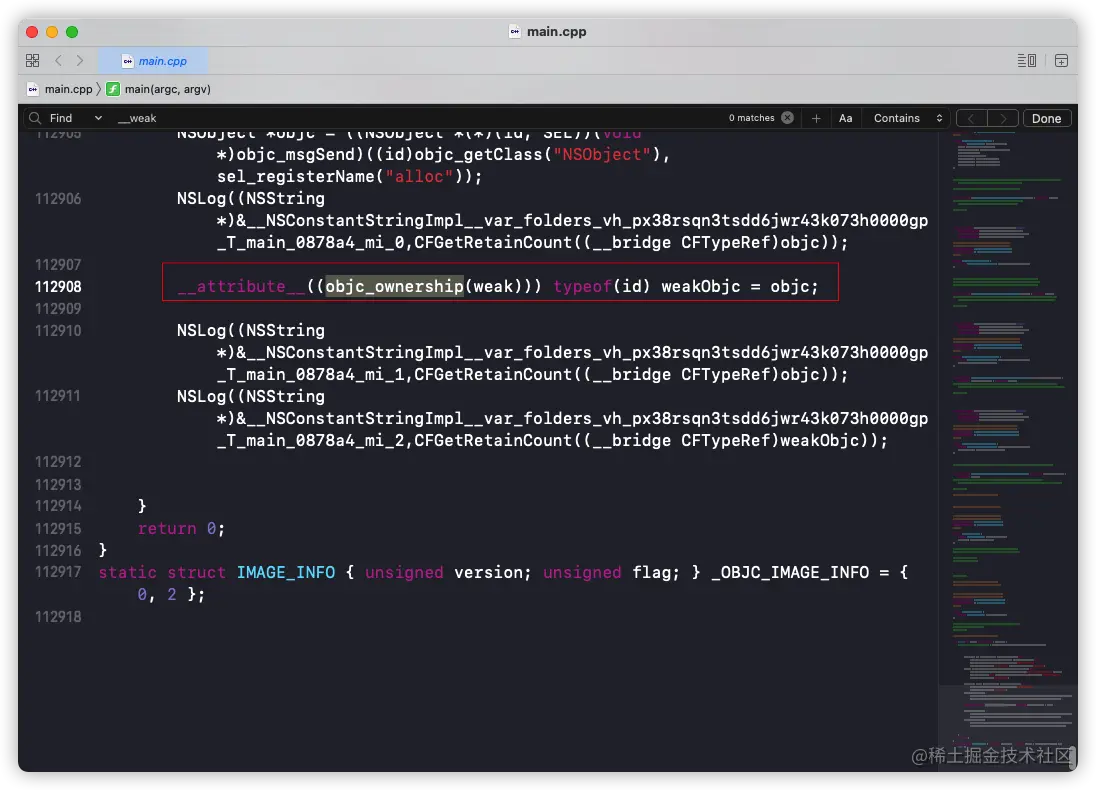

image.png 我们搜索objc_ownership，在源码中没有搜索到。这里和我们开始的时候alloc一样，llvm中把方法进行了转换成了objc_initWeak image.png 2. storeWeak


  • 第一次__weak 或weak属性修饰的对象，没有haveOld，haveNew为True，取出散列表中关于这个对象的散列表
  • 对象没有实现的话，初始化操作
  • 如果有新的值，则分配新的值。weak_register_no_lock
  • 不是小对象或不为nil setWeaklyReferenced_nolock 设置引用计数。
  • 解锁后回调callSetWeaklyReferenced
  1. weak_register_no_lock


  • 首先判断是否是taggedPointer，是的话不作处理
  • 确保引用的对象是可行的，判断当前对象是否在销毁，标记状态。
  • 根据对象初始化weak_entry_t，通过weak_entry_for_referent方法
  • 存储到弱引用表以weak_entry_t的类型。

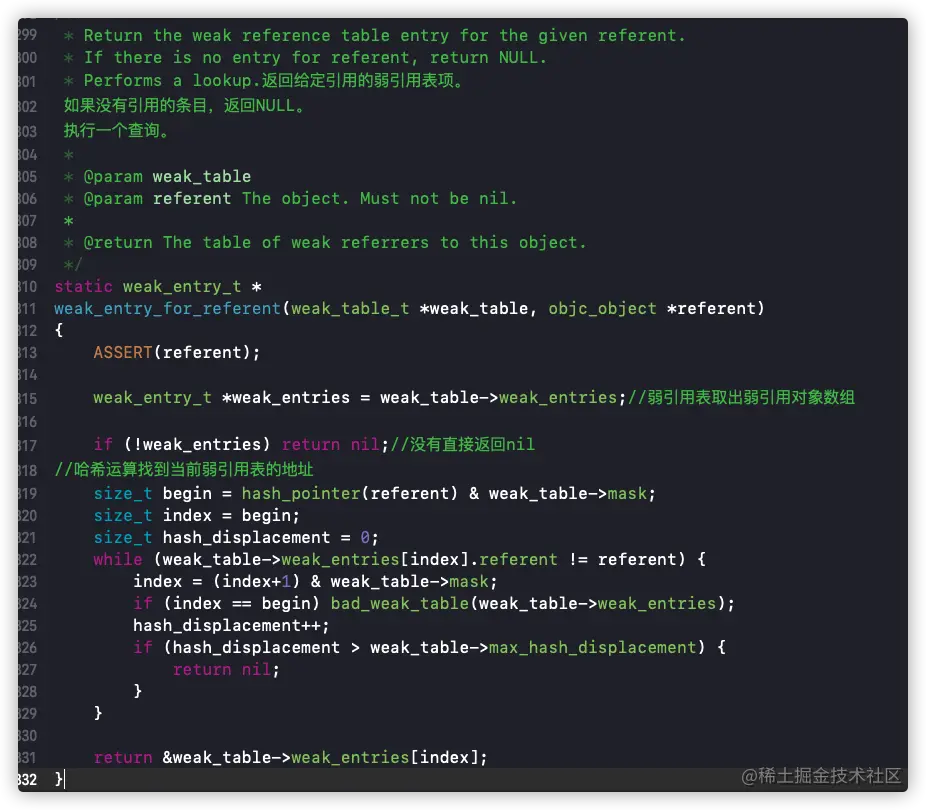

  1. weak_entry_for_referent

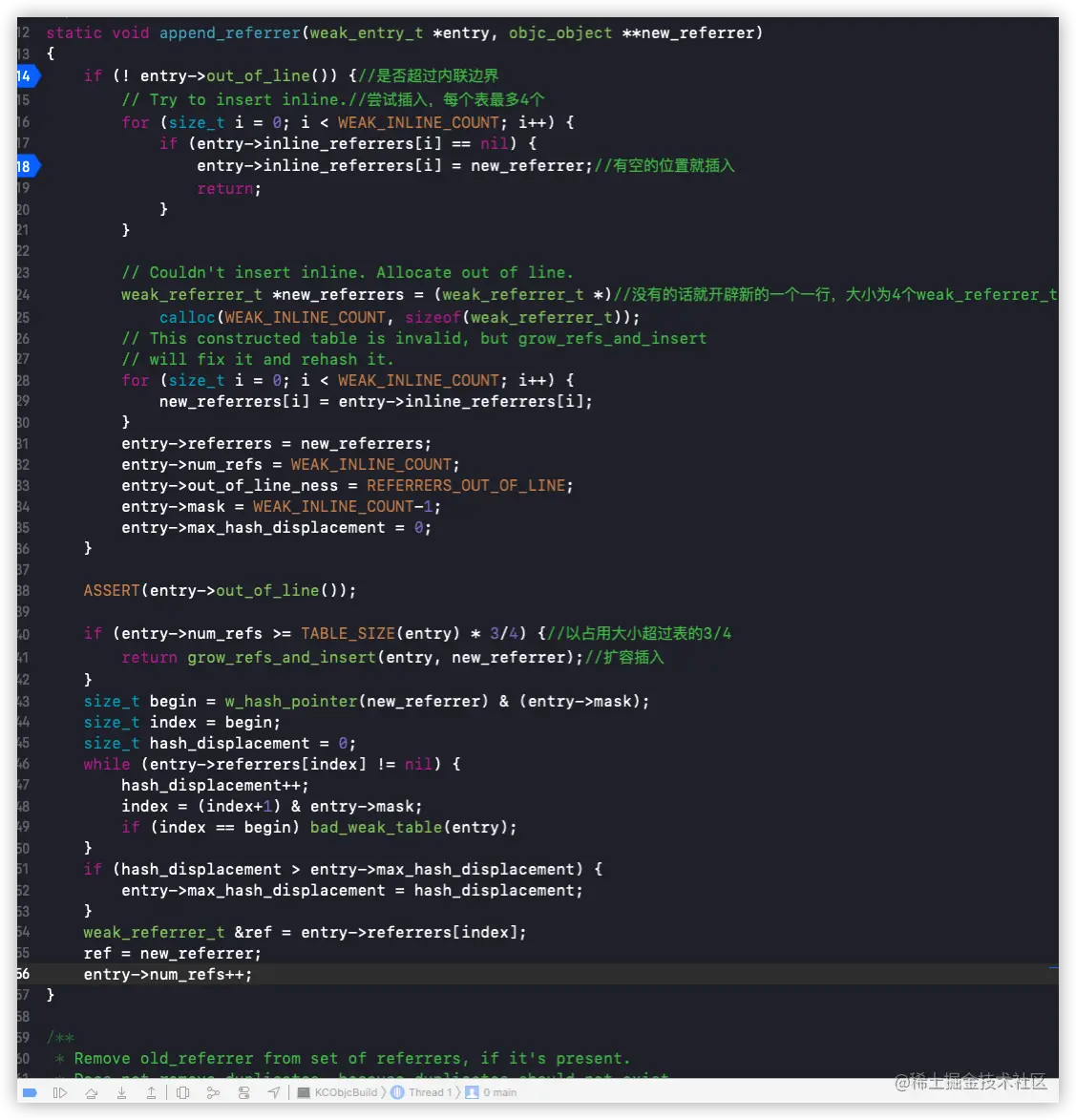

image.png 通过哈希算法找到弱引用表中的weak_entries中的weak_entry_t。 5.append_referrer image.png

  • 是否超过内联边界，没有的话尝试插入，每个表最多4个，找到空的插入
    • 没有的话就开辟新的一个一行，大小为4个weak_referrer_t，进行插入
  • 超过内联边界2的话，以占用大小超过表的3/4，扩容插入
  • 否则正常通过哈希算法正常插入。


  • 1:首先我们知道有一个非常牛逼的家伙-sideTable
  • 2:得到sideTable的weakTable 弱引用表
  • 3:创建一个weak_entry_t
  • 4:把referent加入到weak_entry_t的数组inline_referrers
  • 5:把weak_table扩容一下
  • 6:把new_entry加入到weak_table中

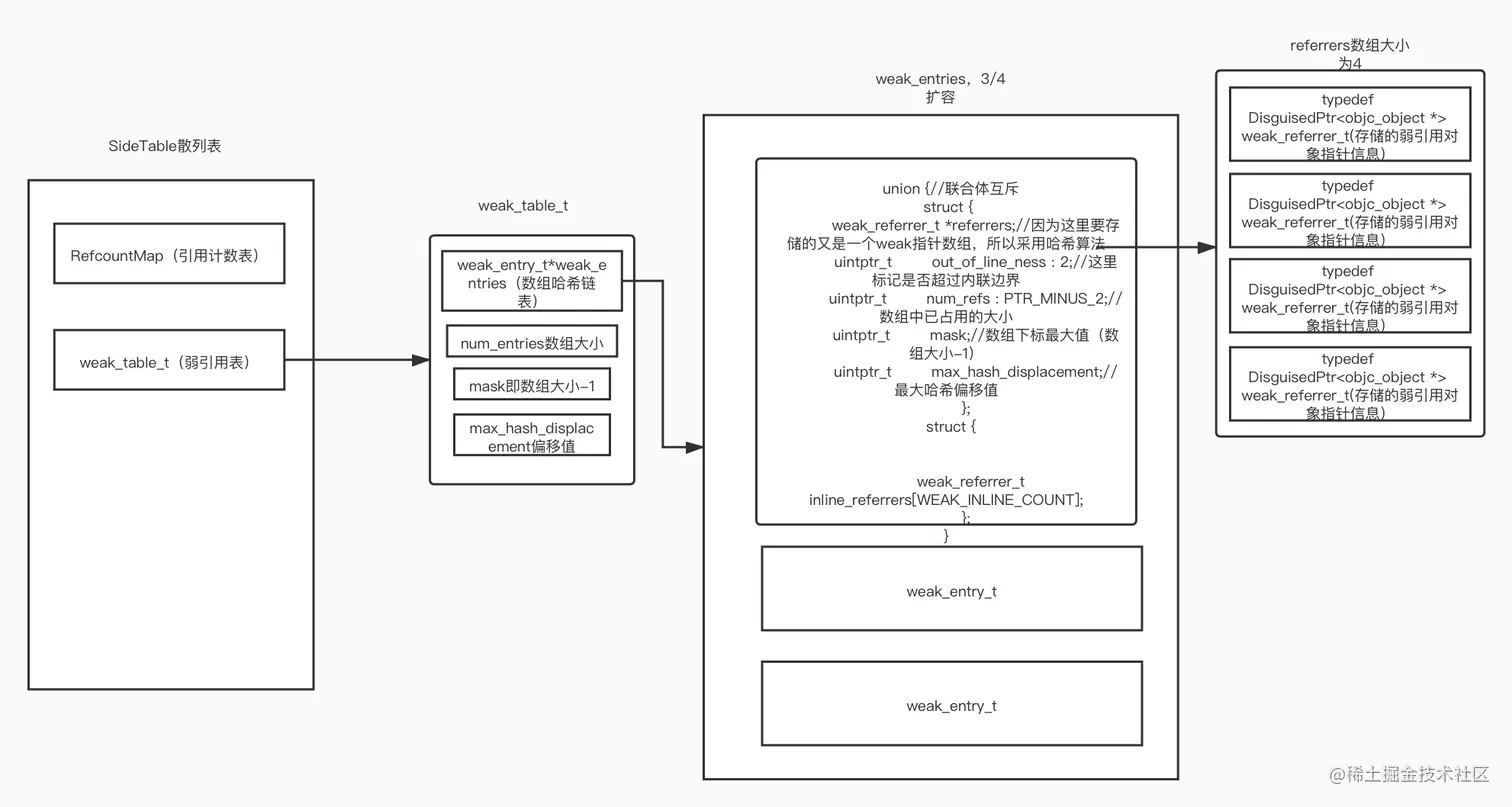

未命名文件-13.jpg weak修饰的对象整个流程，我们开发中不涉及循环引用的话，减少使用弱引用，流程还是比较耗时，耗费性能的。

4.强引用

4.1 强引用问题

我们日常开发中使用runloop添加定时器

self.timer = [NSTimer timerWithTimeInterval:1 target:self selector:@selector(fireHome) userInfo:nil repeats:YES];

[[NSRunLoop currentRunLoop] addTimer:self.timer forMode:NSRunLoopCommonModes];

我们知道通常因为强持有，无法释放，当我们离开页面时候定时器还在执行，我们通常要手动销毁定时器。

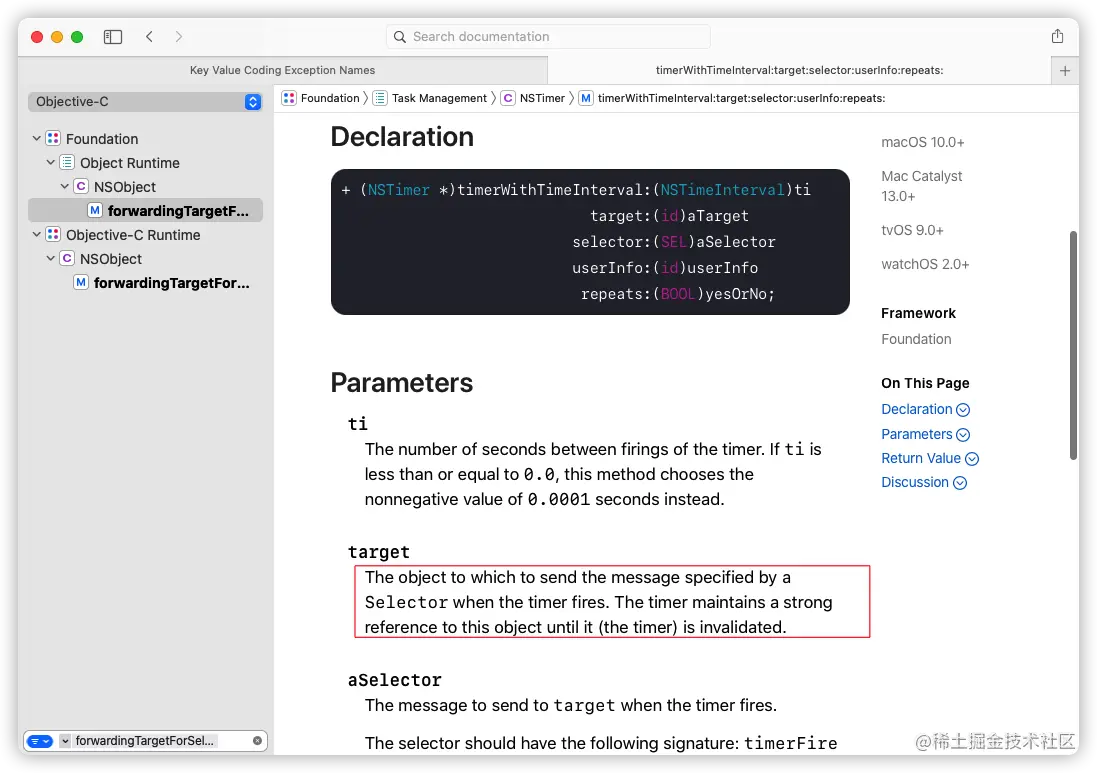

那么为什么是无法释放呢？,官方文档说定时器对持有者进行了强引用，直到它(计时器)失效。

image.png 他们的持有关系如下：
[NSRunLoop currentRunLoop]/self->timer->self造成了循环引用无法释放。那么我们使用weak修饰self呢？

 __weak typeof(self) weakSelf = self;

self.timer = [NSTimer timerWithTimeInterval:1 target:weakSelf selector:@selector(fireHome) userInfo:nil repeats:YES];

[[NSRunLoop currentRunLoop] addTimer:weakSelf.timer forMode:NSRunLoopCommonModes];

并没有打破循环，他们的关系如下： [NSRunLoop currentRunLoop]/self->timer->weakSelf->self。 Runloop的生命周期比当前页面ViewController更长，因此持有timer，timer持有self，所以self无法释放。

4.2 解决方法

4.2.1 手动销毁

我们平时开发中，会手动管理定时器 比如我们在离开页面的时候手动调用定时器销毁

- (void)viewWillDisappear:(BOOL)animated{

    [super viewWillDisappear:animated];

    // push 到下一层返回就不走了!!!

    [self.timer invalidate];

    self.timer = nil;

    NSLog(@"timer 走了");

}

把 核心timer 销毁 那么 强持有 - 循环引用就不存在

4.2.2 block类型的Timer

__weak typeof(self) weakSelf = self;

    self.timer = [NSTimer timerWithTimeInterval:1 repeats:YES block:^(NSTimer * _Nonnull timer) {

        [weakSelf fireHome];

    }];

    [[NSRunLoop currentRunLoop] addTimer:self.timer forMode:NSRunLoopCommonModes];

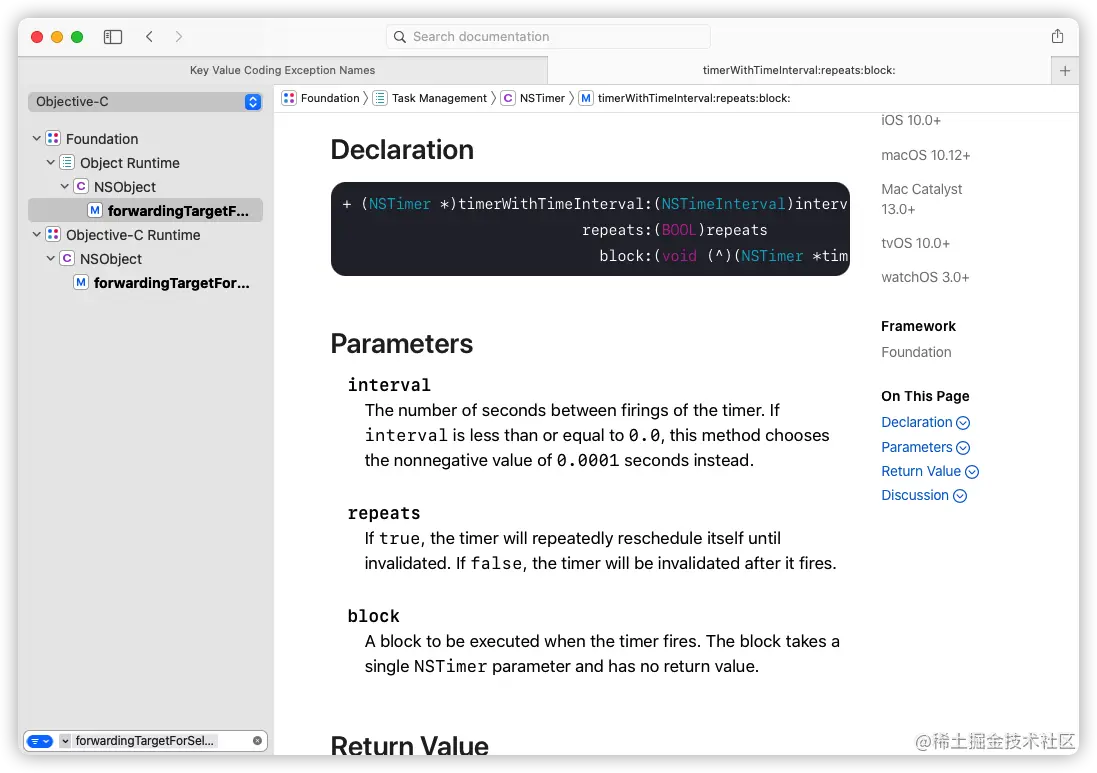

image.png 这里通过block进行初始化，我们之前block篇章中知道block内部参数不会造成强引用，因此timer不会强持有self，我们只要避免block循环引用即可，__weak修饰self，和一般的block注意一样。

4.2.3 中介者模式

我们因为timer会强持有引用者，从而造成循环引用，我们可以换一个持有者，从而打破循环，我们只要告诉timer执行我们想要的方法即可。

    self.target = [[NSObject alloc] init];

    class_addMethod([NSObject class], @selector(fireHome), (IMP)fireHomeObjc, "v@:");

    self.timer = [NSTimer scheduledTimerWithTimeInterval:1 target:self.target selector:@selector(fireHome) userInfo:nil repeats:YES];

    void fireHomeObjc(id obj){

    NSLog(@"%s -- %@",__func__,obj);

}

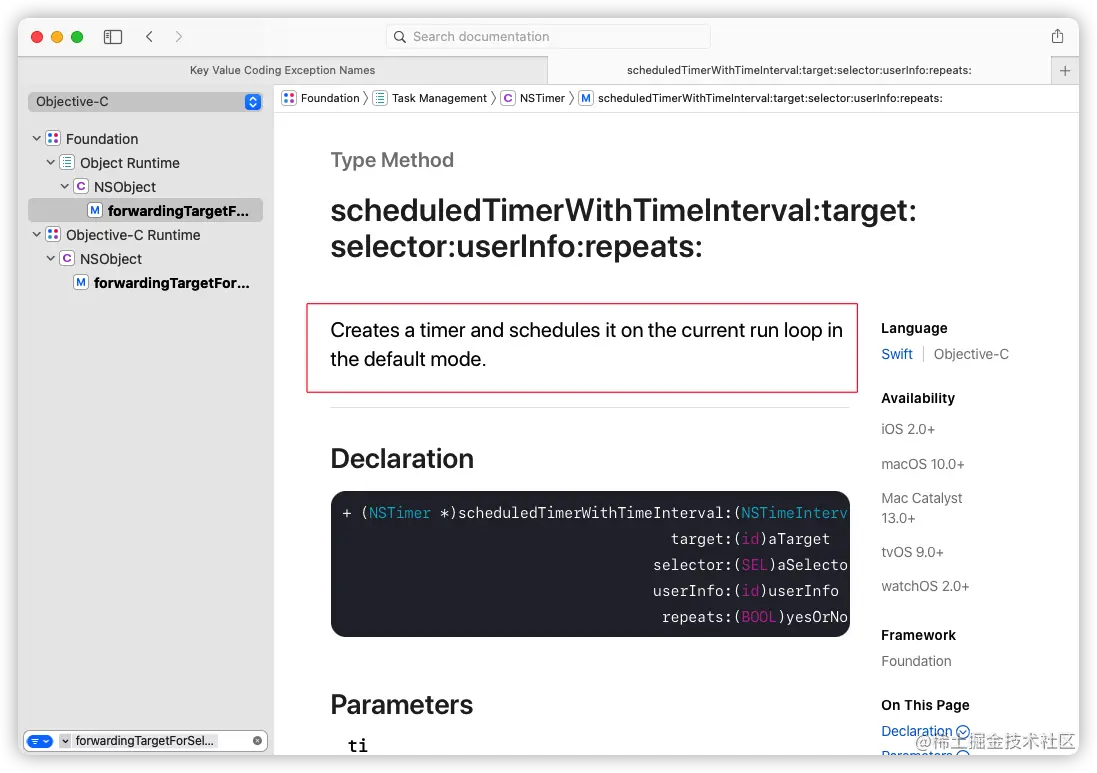

image.png 创建一个计时器，并以默认模式在当前运行runloop上调度它。 运行

image.png 当前页面没有被强引用，可以被销毁，只是target被Timer强引用，继续执行定时器。我们在dealloc销毁定时器即可


4.2.4 自定义timer

上个方法中我们提出了中间层，那么我们根据中间层自定义一个timer


- (instancetype)lg_initWithTimeInterval:(NSTimeInterval)ti target:(id)aTarget selector:(SEL)aSelector userInfo:(nullable id)userInfo repeats:(BOOL)yesOrNo{

    if (self == [super init]) {

        self.target     = aTarget; // vc

        self.aSelector  = aSelector; // 方法 -- vc 释放



        if ([self.target respondsToSelector:self.aSelector]) {

            Method method    = class_getInstanceMethod([self.target class], aSelector);

            const char *type = method_getTypeEncoding(method);

            class_addMethod([self class], aSelector, (IMP)fireHomeWapper, type);//方法转换，把target的



            self.timer      = [NSTimer scheduledTimerWithTimeInterval:ti target:self selector:aSelector userInfo:userInfo repeats:yesOrNo];

        }

    }

    return self;

}


// 一直跑 runloop

void fireHomeWapper(LGTimerWapper *warpper){



    if (warpper.target) { // vc - dealloc

        void (*lg_msgSend)(void *,SEL, id) = (void *)objc_msgSend;

         lg_msgSend((__bridge void *)(warpper.target), warpper.aSelector,warpper.timer);

    }else{ // warpper.target

        [warpper.timer invalidate];

        warpper.timer = nil;

    }

}


- (void)lg_invalidate{

    [self.timer invalidate];

    self.timer = nil;

}
  • 我们给当前类添加方法，相当于把我们tagert的Sel转换当前类的方法

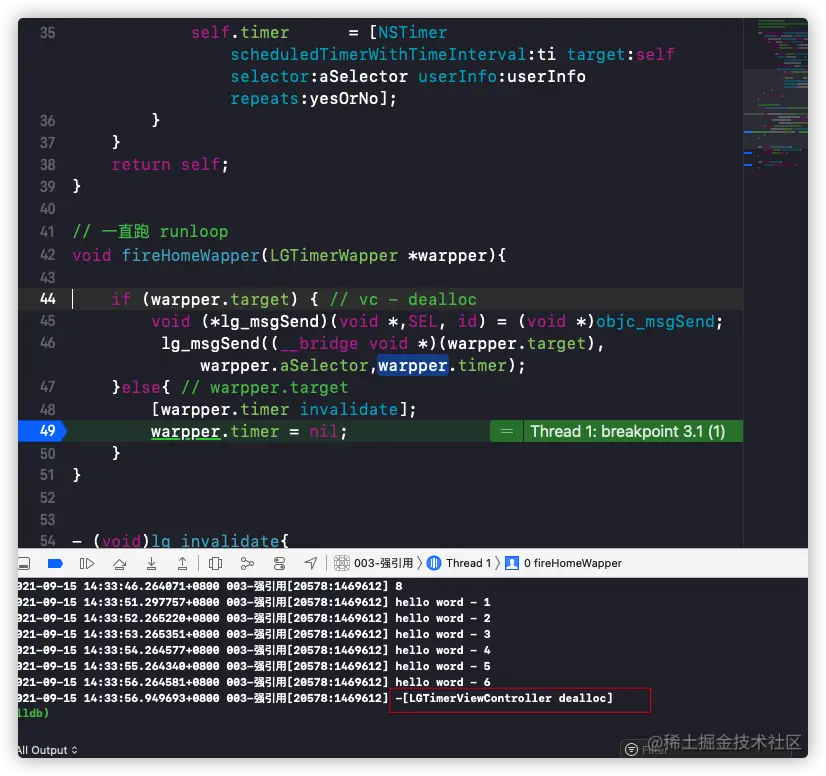

  • 当前类的方法实现有target的话就向target发消息，没有的话说明target销毁了，我们关闭定时器。 总结：我们把target的sel转换为当前类的sel，在当前类sel向target发送消息


4.2.5 自定义NSProxy

  • OC是只能单继承的语言，但是它是基于运行时的机制，所以可以通过NSProxy来实现 伪多继承，填补了多继承的空白

  • NSProxy 和 NSObject是同级的一个类，也可以说是一个虚拟类，只是实现了NSObject的协议

  • NSProxy 其实是一个消息重定向封装的一个抽象类，类似一个代理人，中间件，可以通过继承它，并重写下面两个方法来实现消息转发到另一个实例

@interface LGProxy()

@property (nonatomic, weak) id object;

@end


@implementation LGProxy

+ (instancetype)proxyWithTransformObject:(id)object{

    LGProxy *proxy = [LGProxy alloc];

    proxy.object = object;

    return proxy;

}


// 仅仅添加了weak类型的属性还不够，为了保证中间件能够响应外部self的事件，需要通过消息转发机制，让实际的响应target还是外部self，这一步至关重要，主要涉及到runtime的消息机制。

// 转移

// 强引用 -> 消息转发


//-(id)forwardingTargetForSelector:(SEL)aSelector {

//    return self.object;

//}


//// sel - imp -

//// 消息转发 self.object

- (NSMethodSignature *)methodSignatureForSelector:(SEL)sel{

    if (self.object) {

    }else{

        NSLog(@"麻烦收集 stack111");

    }

    return [self.object methodSignatureForSelector:sel];

}


- (void)forwardInvocation:(NSInvocation *)invocation{


    if (self.object) {

        [invocation invokeWithTarget:self.object];

    }else{

        NSLog(@"麻烦收集 stack");

    }

}
*********vc*******


- (void)dealloc{

    [self.timer invalidate];

    self.timer = nil;

    NSLog(@"%s",__func__);

}

我们在当前控制器dealloc销毁定时器。timer持有了自定义proxy，而proxy持有self是weak修饰的，不会增加引用计数。因此vc可以释放，vc持有的timer 和proxy也可以释放，self->timer->proxy->weakself


5. 总结

对于weak属性和__weak修饰的对象有了更深刻的理解，通过探索弱引用表，添加弱引用对象过程了解了retainCount的变化，知道了作用域的作用。通过解决timer的强引用问题，结合之前block循环引用的问题，感受到了对象内存的释放和管理。
