1 Istio 注入与平台生态影响
虽然 Istio 是平台间独立的，不仅支持 K8s、Consul，也同样支持虚拟机，但是本文部署平台环境还是聚焦在 K8S。
1.1 环境准备
在本系列文章的第二篇中提到过资源的 Istio 注入，这里再做一个回顾。
新建 jiuxi 命名空间：
# kubectl create ns jiuxi
编写 nginx deployment 资源文件 nginx-deploy.yaml：
apiVersion: apps/v1 kind: Deployment metadata: name: nginx namespace: jiuxi labels: app: nginx spec: replicas: 1 selector: matchLabels: app: nginx template: metadata: labels: app: nginx spec: containers: - name: nginx image: nginx:1.14-alpine ports: - containerPort: 80
新建 nginx deployment 资源：
# kubectl apply -f nginx-deploy.yaml

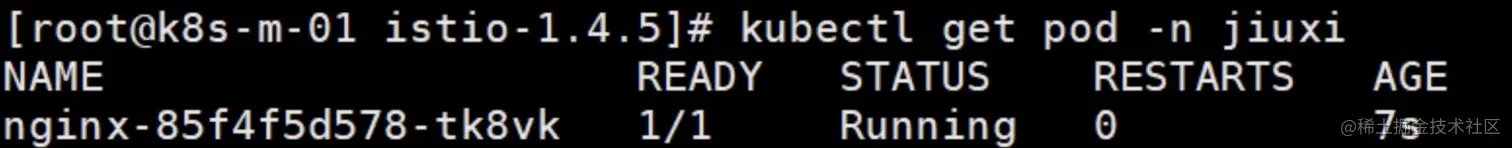

创建成功后的截图如下：
1.2 Istio 注入操作
执行 Istio 注入操作之前，须确保 Istio 和 istioctl 都正确安装。
手动执行 Istio 注入操作：
# istioctl kube-inject -f nginx-deploy.yaml | kubectl apply -f -

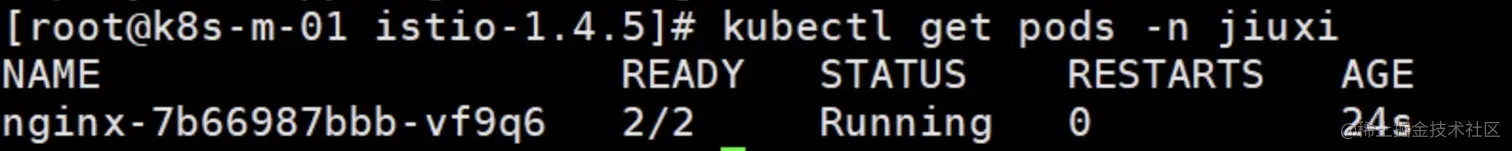

执行成功之后截图如下：
此时 nginx pod 内部容器从原来的 1 个变成了 2 个（严格意义上应该是 3 个，因为有个启动容器执行完就结束了，因此这里看不到，后面会细说）。
1.3 Istio 注入本质
我们再审视一下 Istio 注入过程：
# istioctl kube-inject -f nginx-deploy.yaml | kubectl apply -f -
该命令通过管道符 “|” 将两步操作合为一步，"|" 前在 nginx-deploy.yaml 资源文件注入 istio 内容，"|" 后部署经过 Istio 注入的新的 nginx-deploy.yaml 文件。
那么 Istio 到底注入了哪些内容呢？执行如下命令查看：
# kubectl edit deployment -n jiuxi nginx

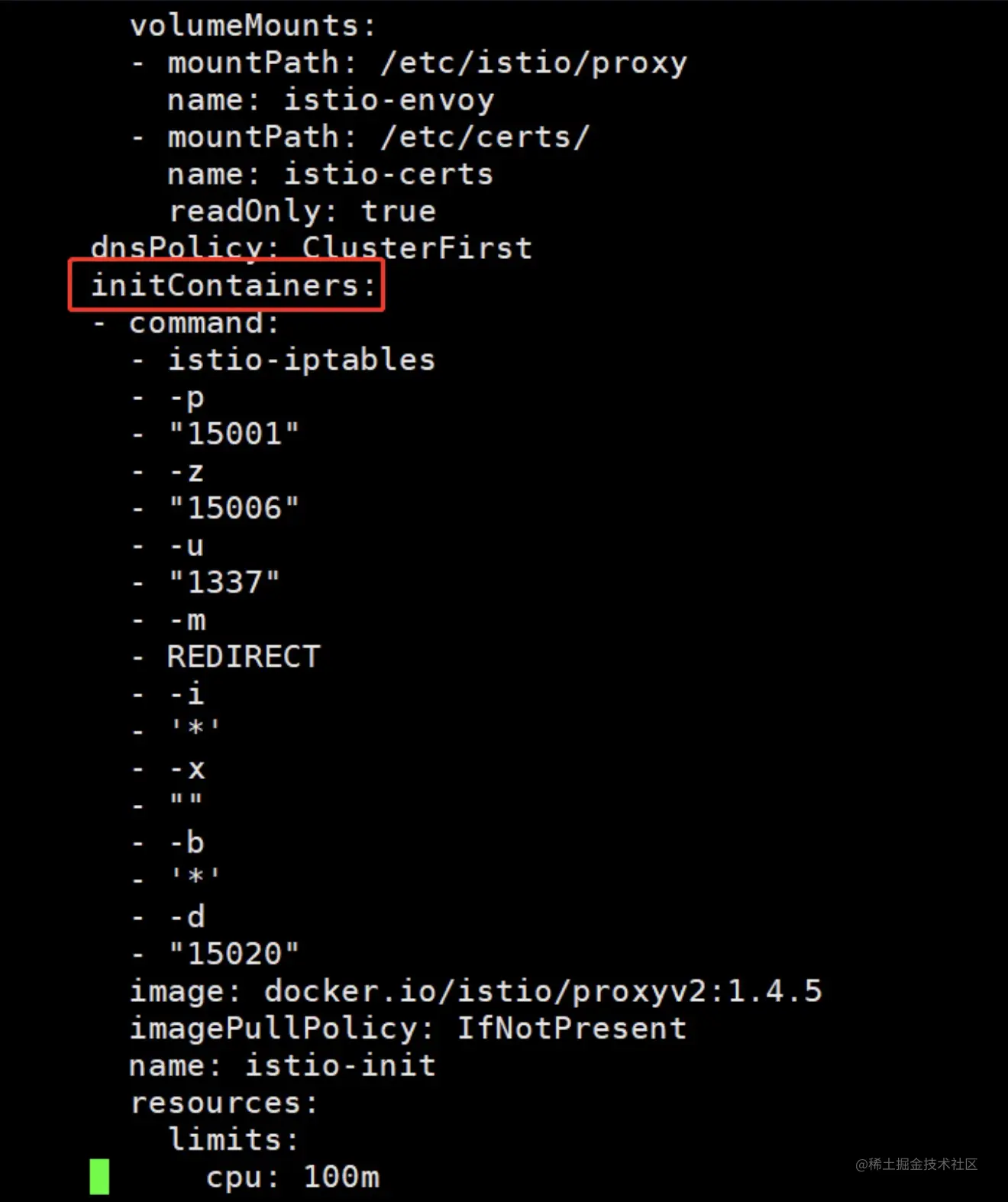

发现在原来基础上增加了一个初始化容器（initContainers）：

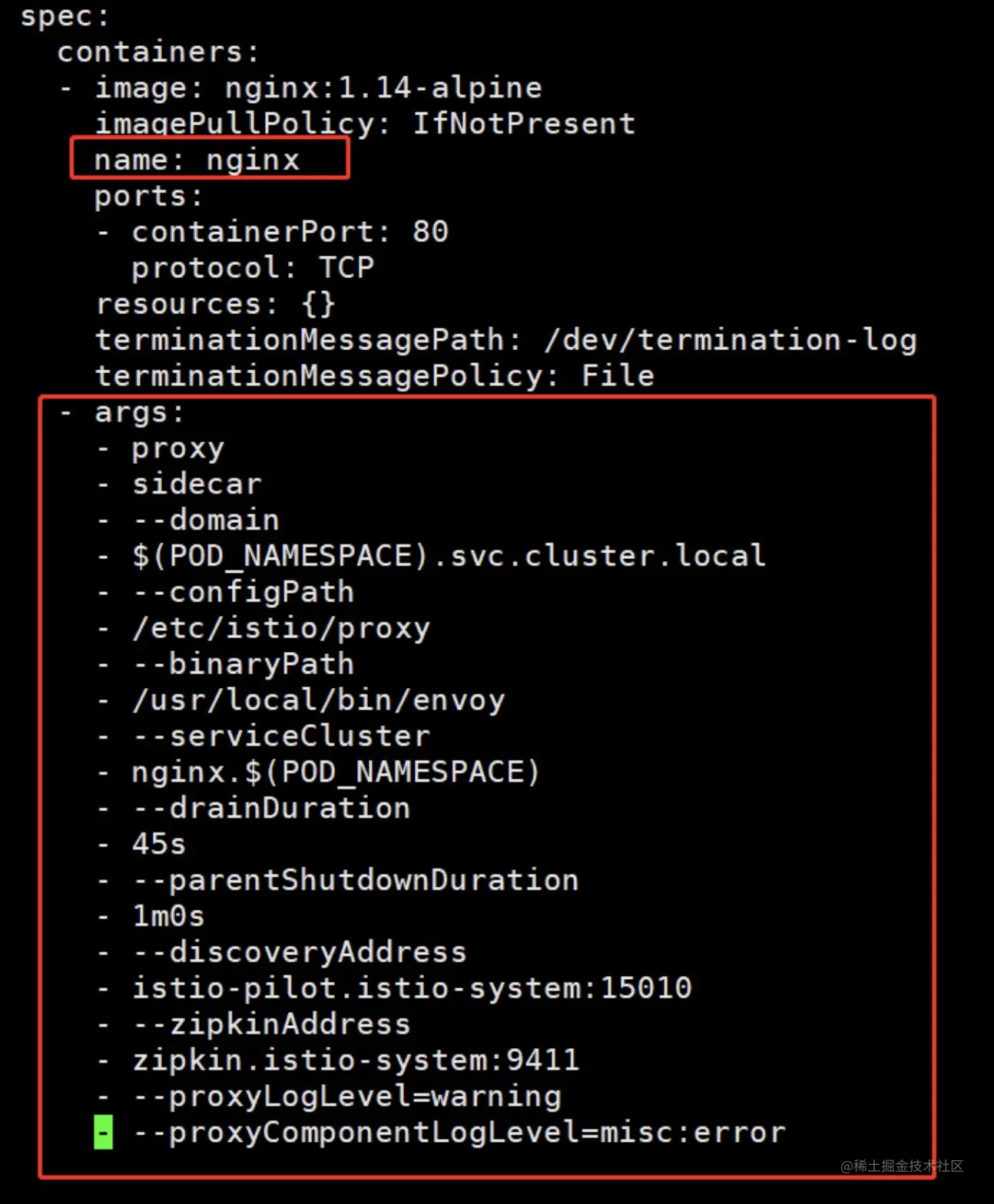

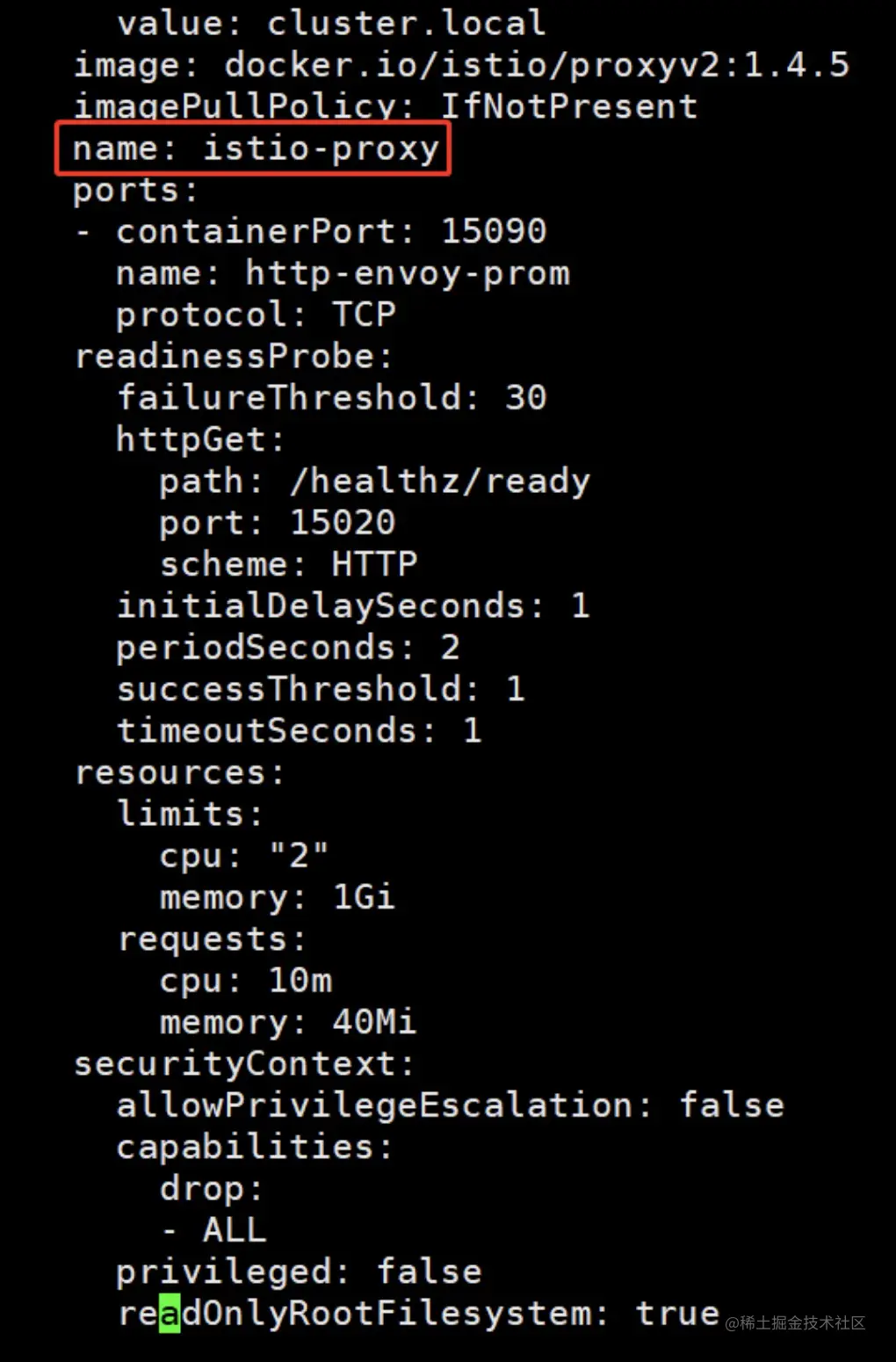

又增加了一个 istio-proxy 容器：
还有一些环境变量信息，如下图所示：
由此可知，Istio 注入本质就是在宿主资源中添加 Istio 特性，从而起到提高整个平台的能力。类似克拉克加了披风变成超人，布洛克吸附外星物质变成毒液一样的道理。

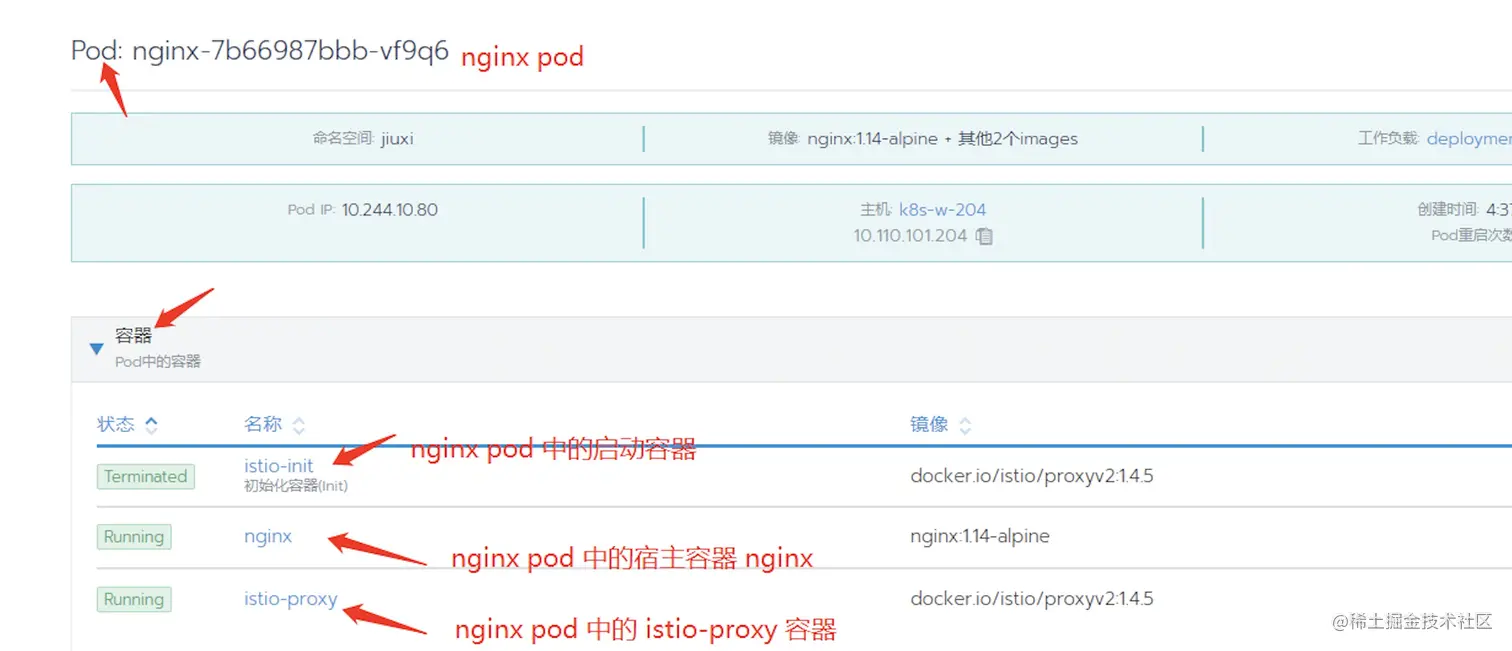

下图展示了 Istio 在 nginx pod 中注入新容器 istio-init、istio-proxy：
1.4 Istio 注入 pod 后各容器作用以及关系
上图演示了 pod 在 Istio 注入后产生了 2 个新的容器，这样原来单容器的 pod 现在变成了 3 个容器共存同一个 pod 中，而且宿主容器（nginx）跟 istio-proxy 容器还处于同一网络空间。
istio-init: 初始化容器。作用是初始化 pod 网络空间，创建 iptables 规则。
istio-proxy: sidecar 容器。作用是启动 pilot-agent 和 envoy 进程。

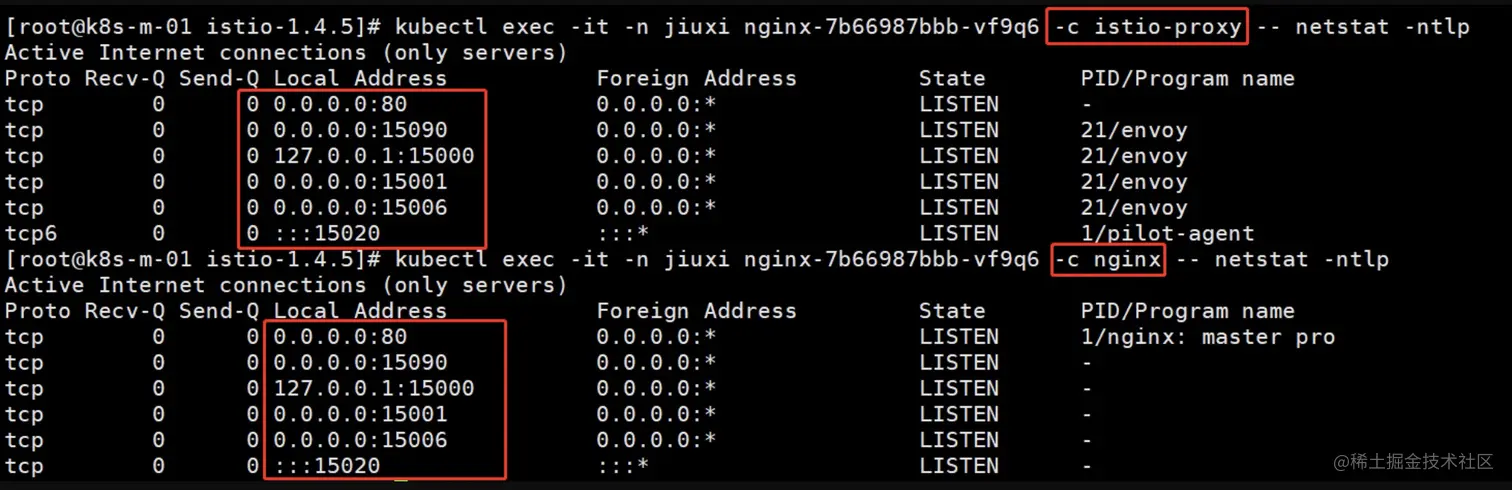

可以通过 kubectl exec -it 命令进入 nginx pod 的 nginx 和 istio-proxy 容器，发现两个容器共享同一网络空间。如下图所示：
1.5 istio-proxy 和 envoy 关系
envoy 其实本质与 nginx 和 haproxy 一样，都属于网络代理服务器，运行时则是一个进程。envoy 在架构设计上也采用了类似 nginx 的设计模式（多线程、非阻塞、异步IO），后面的课程我会详细讲解。
istio-proxy 是运行在 pod 中的一个容器。该容器运行时会启动两个关键的进程 pilot-agent 和 envoy。pilot-agent 进程会定时跟 Istio 的 pilot 组件进行通信，envoy 进程会接收入口和出口网络流量。istio-proxy 容器内的进程如下截图所示：
1.6 istio-proxy 和 kube-proxy 关系
从表现形式上说，istio-proxy 是容器(运行在 pod 内)，kube-proxy 是 pod (资源类型是 daemonset)。
从处理网络流量角度来说，istio-proxy 和 kube-proxy 本质上都是通过 iptables/netfilter 来处理网络流量。只不过 istio-proxy 和 kube-proxy 活动在不同的网络空间。istio-proxy 位于 pod 网络空间，处理的是 pod 内的网络流量，而 kube-proxy 位于宿主机网络空间，处理的是宿主机内网络流量（因为 kube-proxy 是 daemonset，因此它位于 k8s 集群的每个 node 节点上）。
1.7 envoy 进程服务端口
上面我们介绍了 envoy 是运行在 istio-proxy 容器内的一个进程，改进程的作用是管理网络流量（类比 nginx），下图展示 envoy 进程开启的网络端口，网络流量可以通过端口进入到 envoy 进程内部。网络流量、网络端口和 envoy 进程的关系就像风、窗户和房屋的关系一样，风（网络流量）通过窗口（网络端口）进入到房屋（envoy），一个房屋（envoy）可以不止一个窗户（网络端口）。
下图展示 envoy 进程监听的端口号：
服务端口作用截图如下：
2 总结
自此，笔者带你轻松完爆了 Istio 的注入以及对平台生态的影响。下章节将继续介绍 Istio 注入后对网络流量的流向的改变。
