类的加载（上）

Study_Min
369 阅读8分钟

iOS 底层原理 文章汇总

我们初步探索了dyld和objc的关联，也因此引出将类加载到内存中，最关键的就是两个函数map_images和load_images

  • map_images：主要是管理文件中和动态库中的所有符号，即class、protocol、selector、category等
  • load_images：加载执行load方法

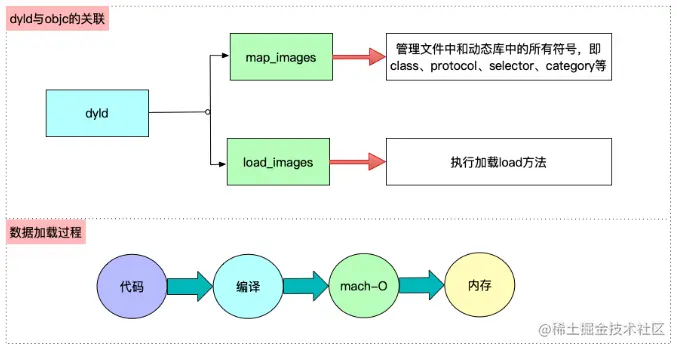

静态库、动态库以及自己写的代码通过编译会生成mach-o形式的可执行文件，再从Mach-O中读取到内存。


map_images：加载镜像文件到内存

map_images方法的主要作用就是将Mach-O可执行文件中的类信息加载到内存

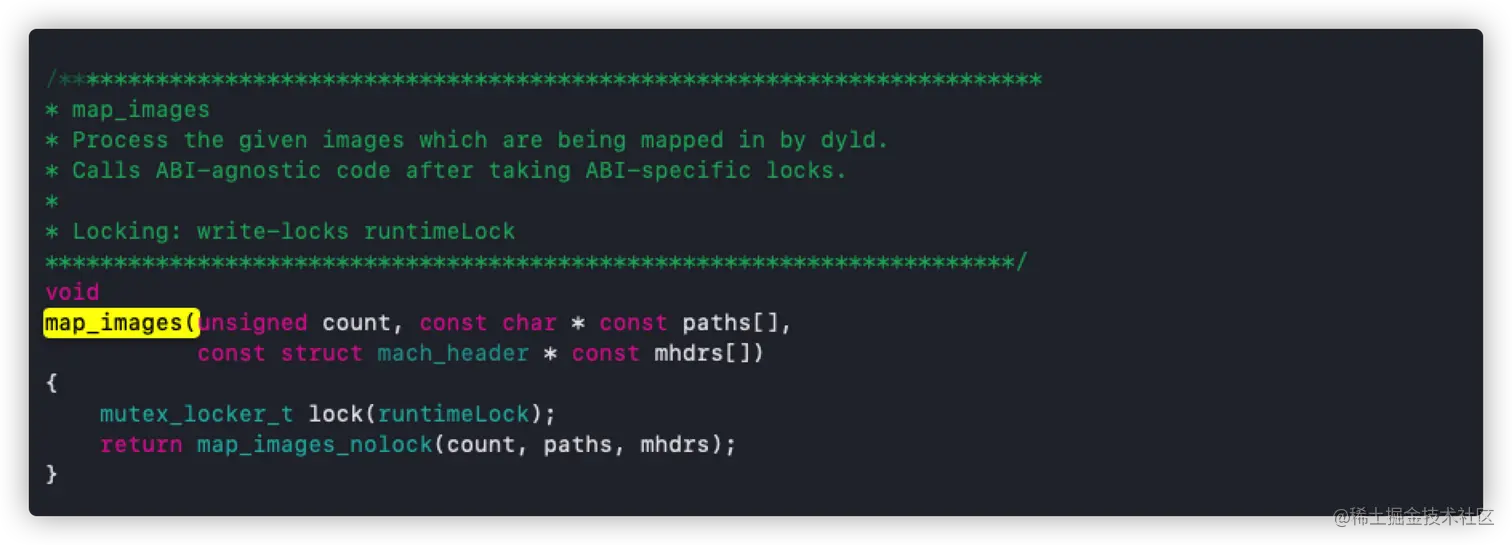

  • 进入map_images的源码

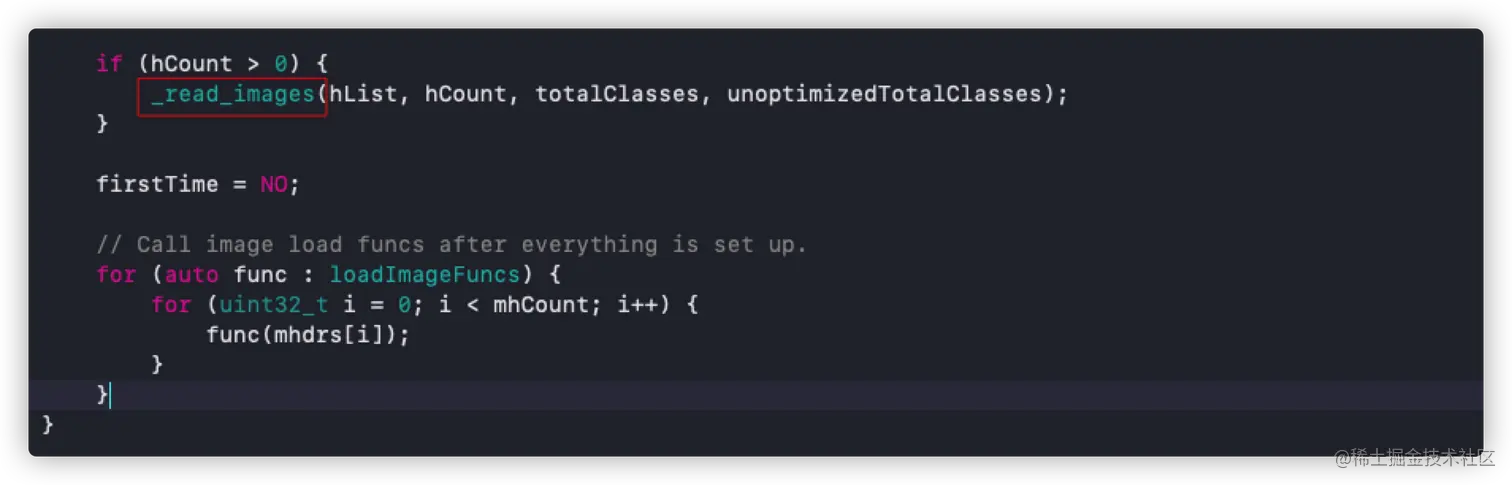

  • 进入map_images_nolock源码，其关键代码是_read_images


_read_images 源码实现

_read_images主要是加载类信息(即类、分类、协议等)到内存，进入_read_images源码实现，主要分为以下几部分：

  • 条件控制进行的一次加载
  • 修复预编译阶段的@selector的混乱问题
  • 错误混乱的类处理
  • 修复重映射一些没有被镜像文件加载进来的类
  • 修复一些消息
  • 当类里面有协议时：readProtocol 读取协议
  • 修复没有被加载的协议
  • 分类处理
  • 类的加载处理
  • 没有被处理的类，优化那些被侵犯的类
1、条件控制进行的一次加载

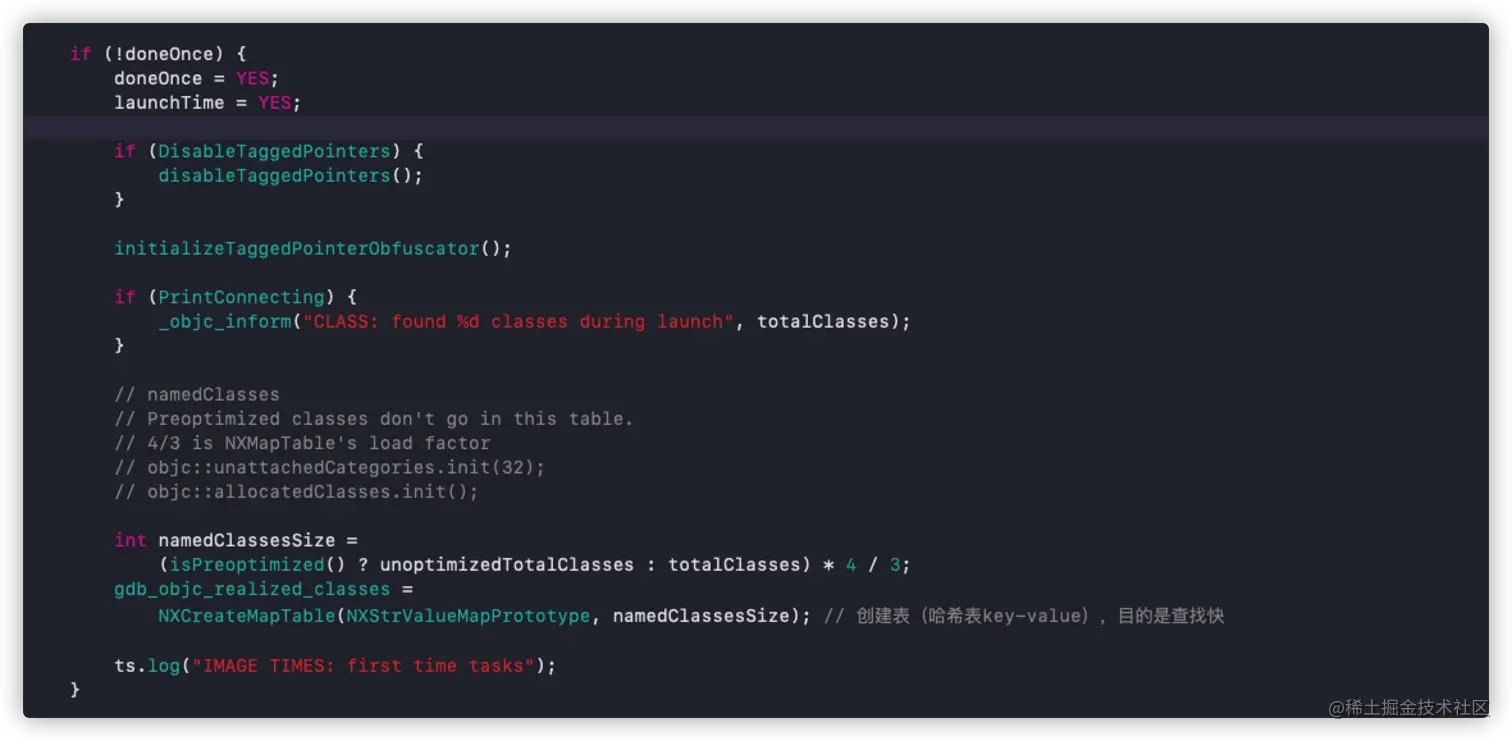

在doneOnce流程中通过NXCreateMapTable创建表，即创建一张类的哈希表 gdb_objc_realized_classes，目的是为了方便快捷地查找类

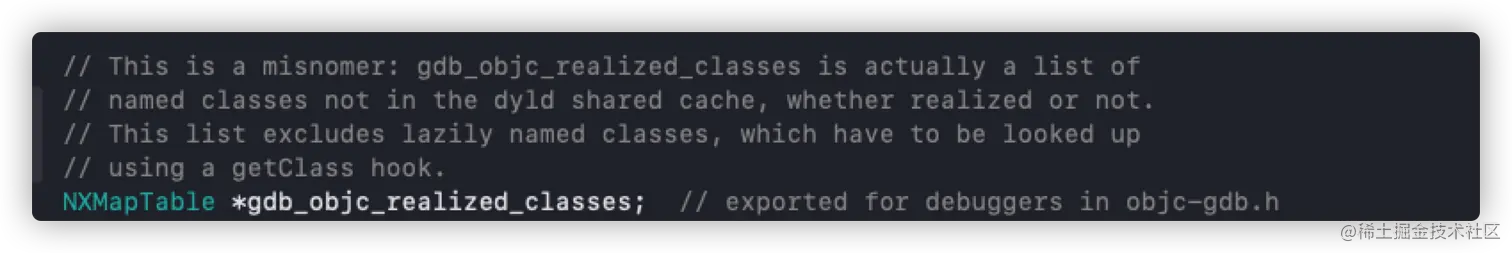

查看gdb_objc_realized_classes的注释说明，这张哈希表用于存储不在dyld共享缓存中且已命名的类，无论类是否实现。


2.修复预编译阶段的@selector的混乱问题

主要是通过_getObjc2SelectorRefs拿到Mach_O中的静态段__objc_selrefs，遍历列表调用sel_registerNameNoLock将SEL添加到namedSelectors哈希表中


3、错误混乱的类处理

主要是从Mach-O中取出所有类，在遍历进行处理。当某些类已经被移动了，但未被删除的时候，就会在这里进行处理

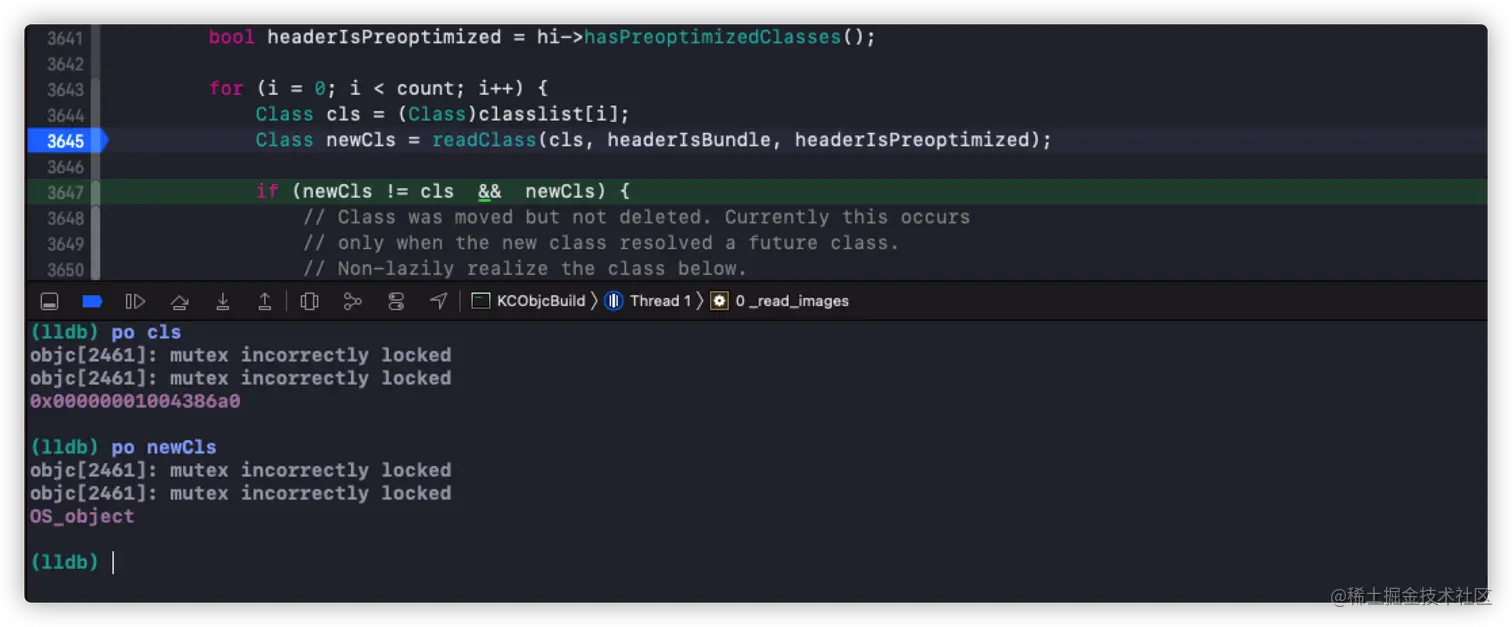

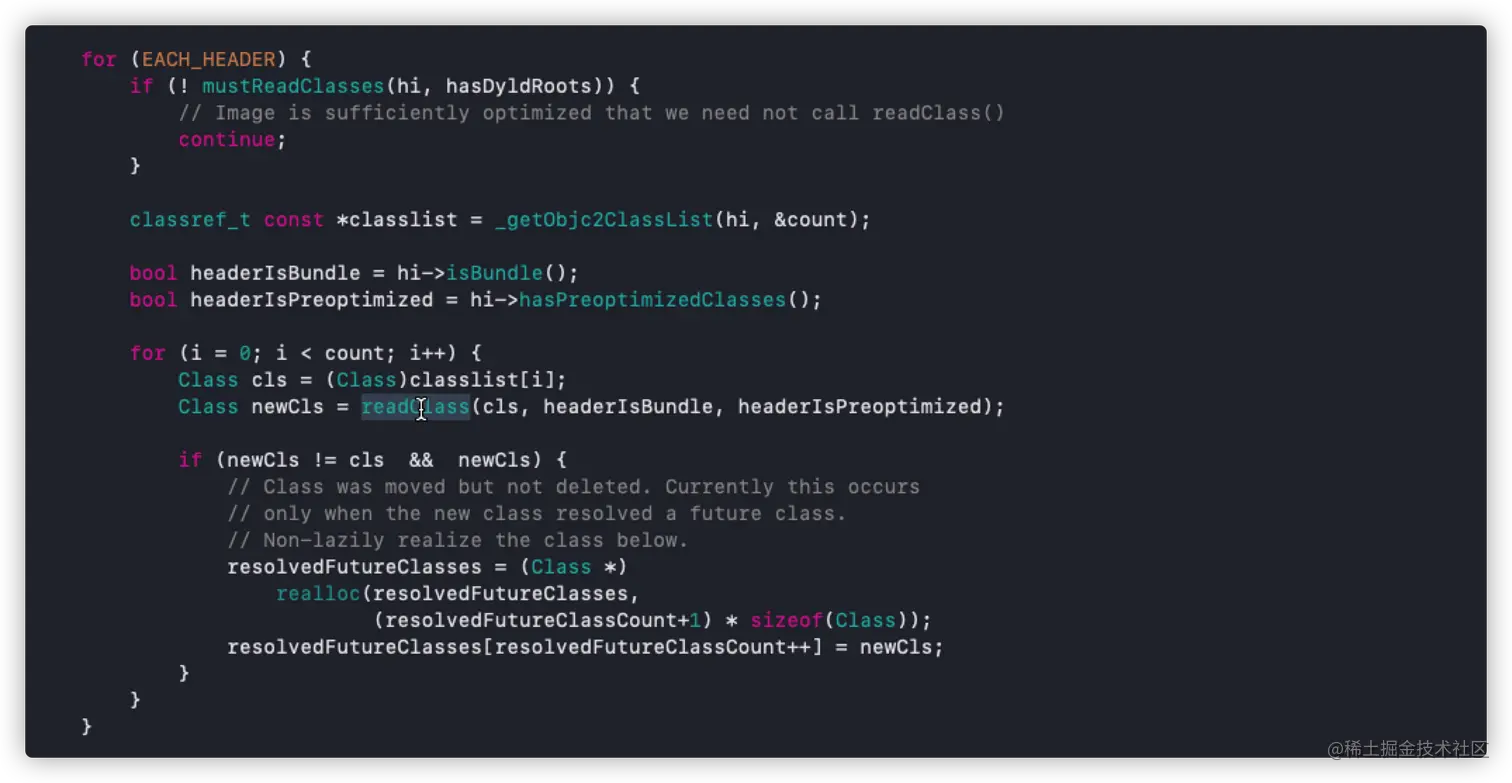

  • 通过断点调试，在未执行readClass方法前，cls只是一个地址
  • 在执行完readClass方法之后，newCls是一个类的名称


所以到了这一步，类的信息目前仅仅存储了地址+名称

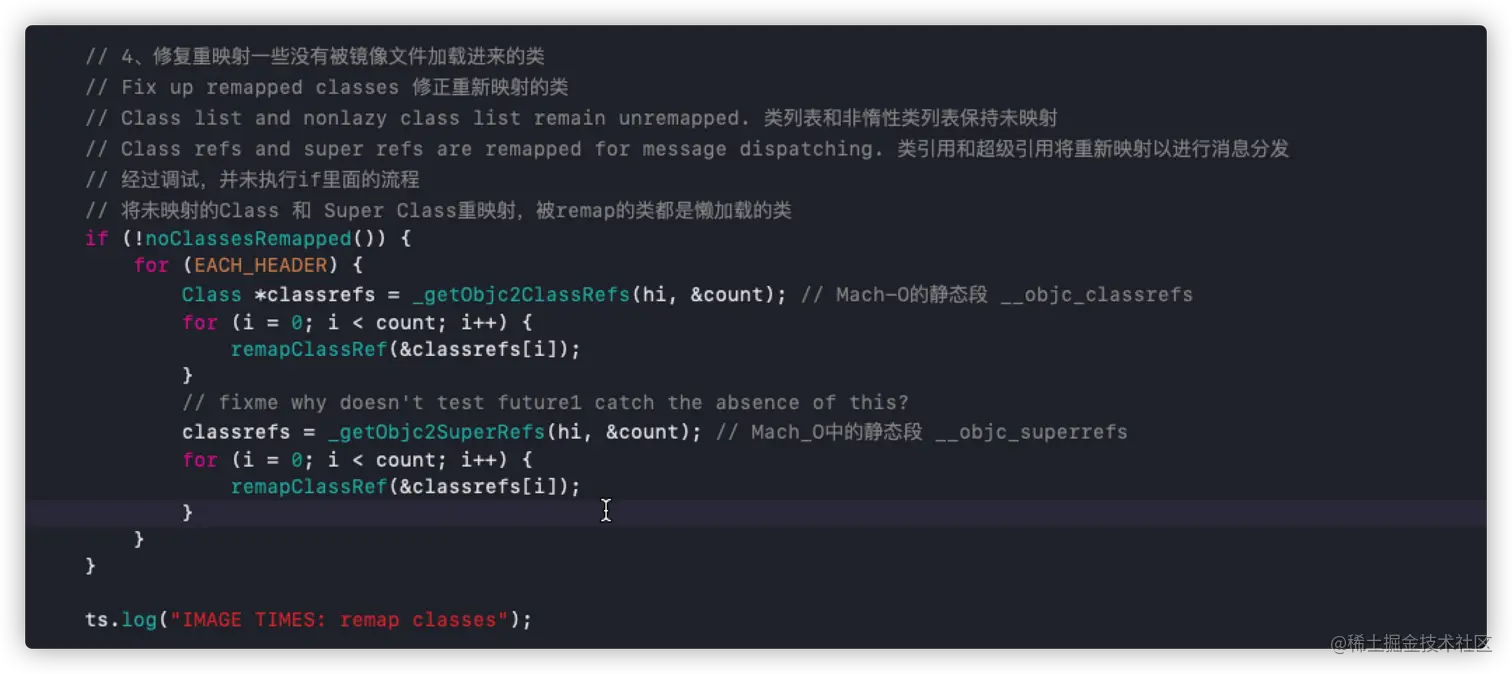

4、修复重映射一些没有被镜像文件加载进来的类

主要是将未映射的Class 和Super Class进行重映射，其中

  • _getObjc2ClassRefs是获取Mach-O中的静态段__objc_classrefs即类的引用
  • _getObjc2SuperRefs是获取Mach-O中的静态段__objc_superrefs即父类的引用
  • 通过注释可以得知，被remapClassRef的类都是懒加载的类，所以最初经过调试时，这部分代码是没有执行的


5、修复一些消息

主要是通过_getObjc2MessageRefs获取Mach-O的静态段__objc_msgrefs`，并遍历通过fixupMessageRef将函数指针进行注册，并fix为新的函数指针

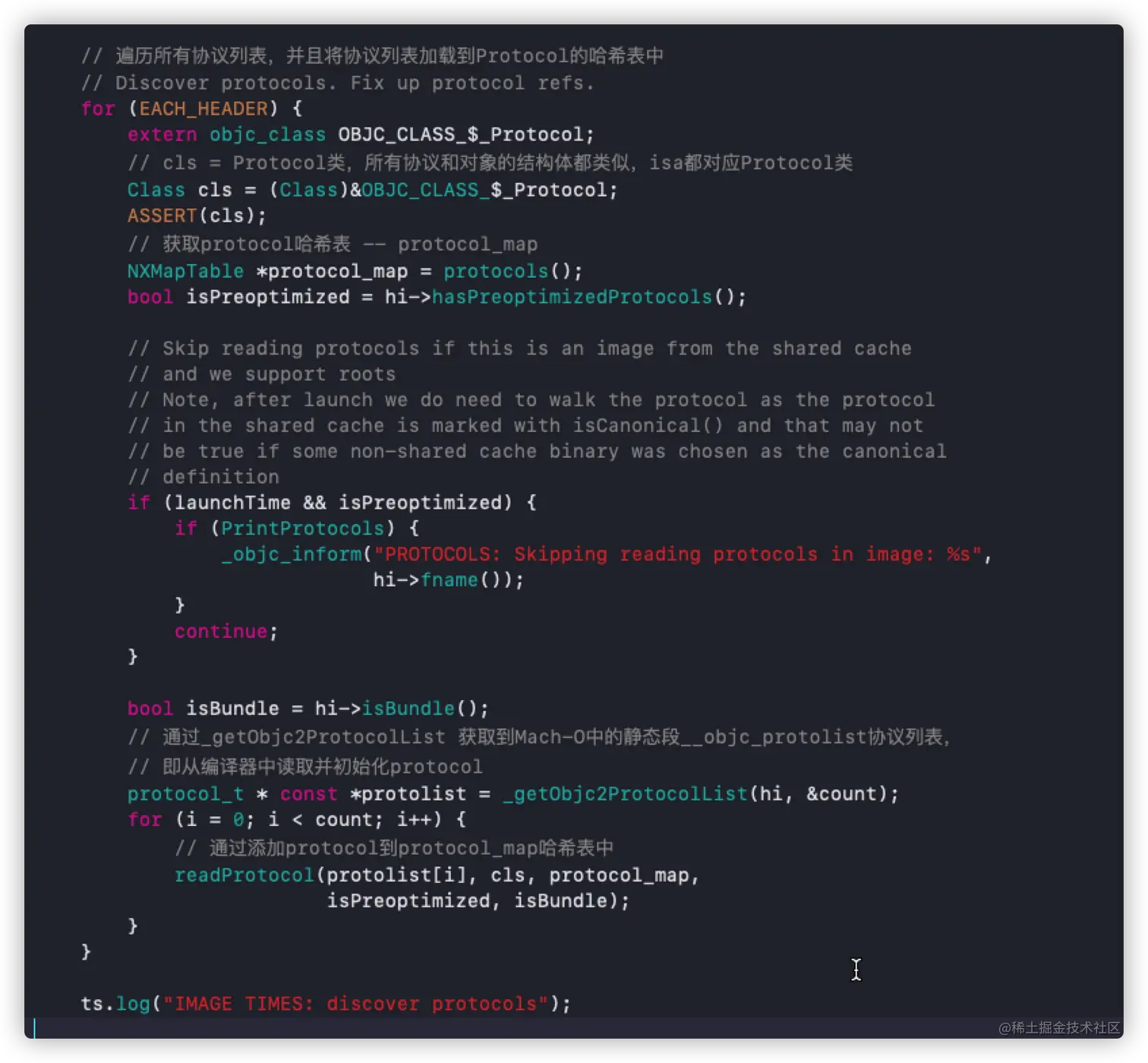

6、当类里面有协议时：readProtocol 读取协议

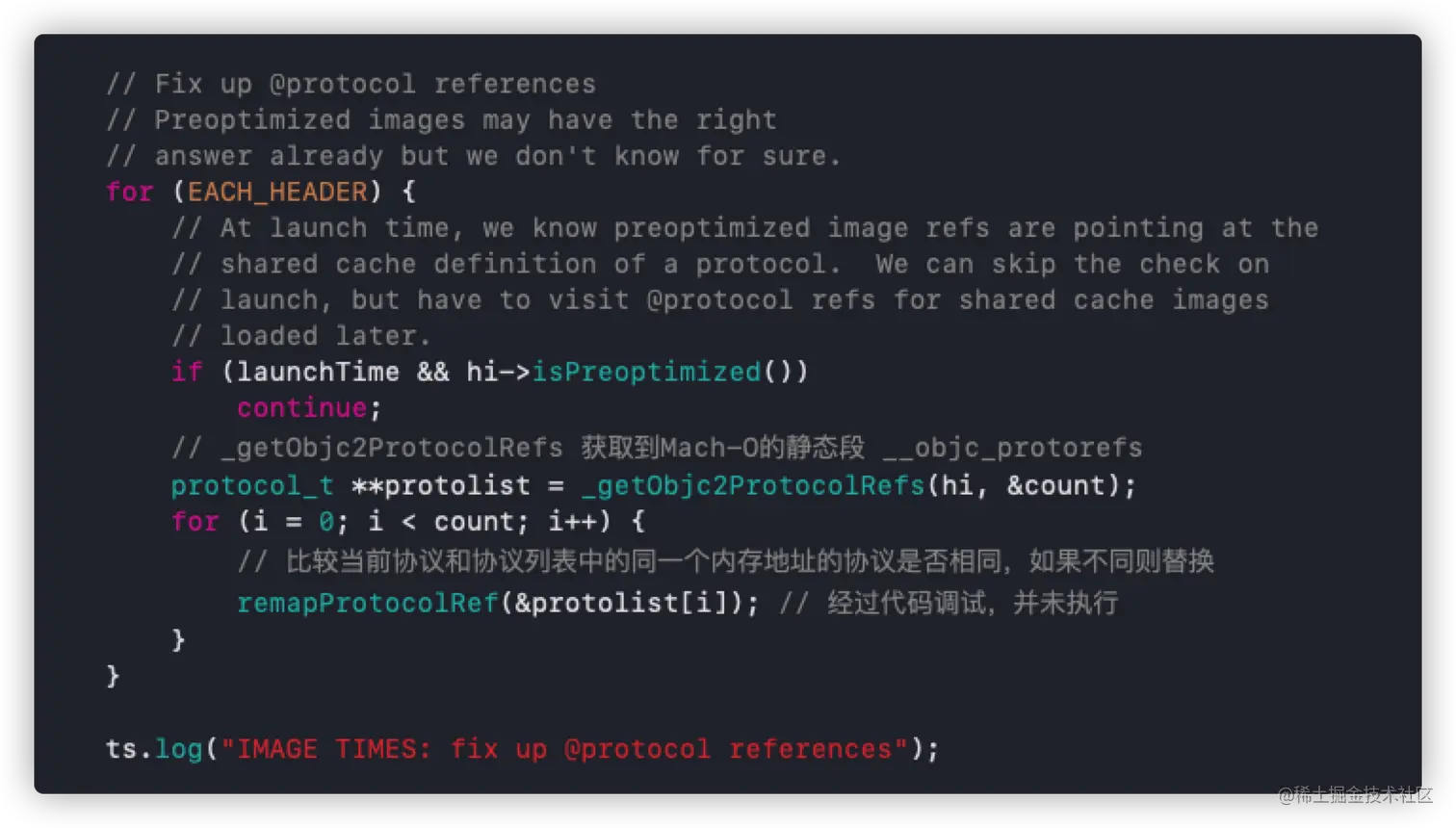

7、修复没有被加载的协议

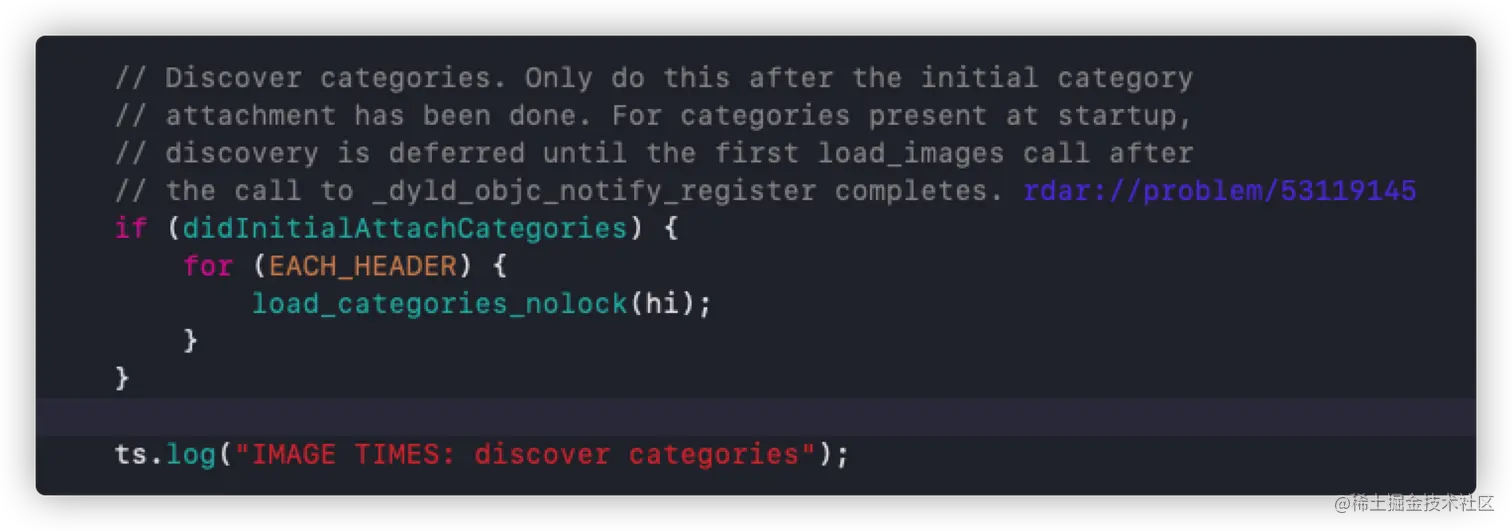

8、分类处理

分类的加载，会在后面的文章中介绍...


9、类的加载处理

主要是实现类的加载处理，实现非懒加载类

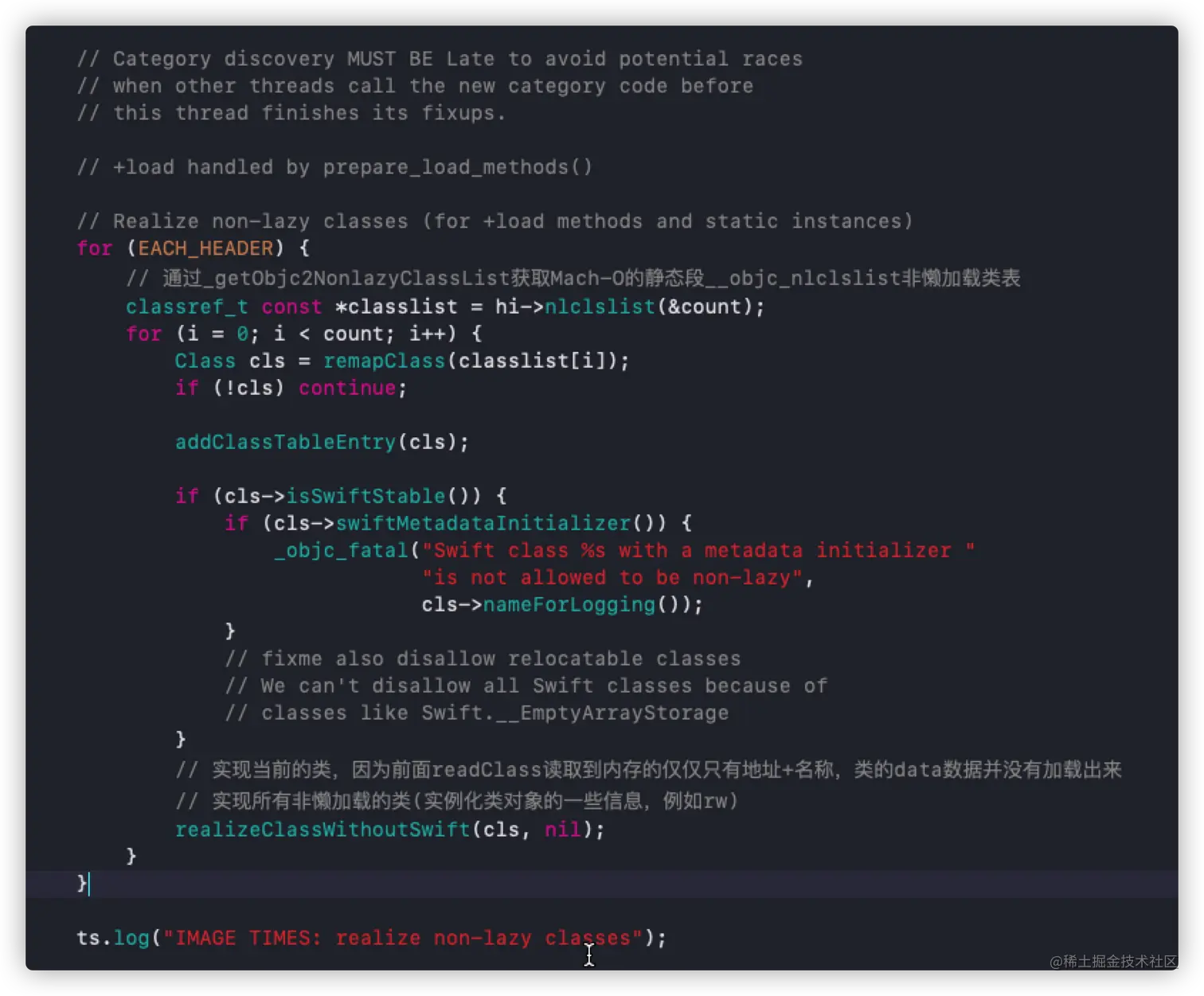

  • 通过_getObjc2NonlazyClassList获取Mach-O的静态段__objc_nlclslist非懒加载类表
  • 通过addClassTableEntry将非懒加载类插入类表，存储到内存，如果已经添加就不会载添加，需要确保整个结构都被添加
  • 通过realizeClassWithoutSwift实现当前的类，因为前面3中的readClass读取到内存的仅仅只有地址+名称，类的data数据并没有加载出来


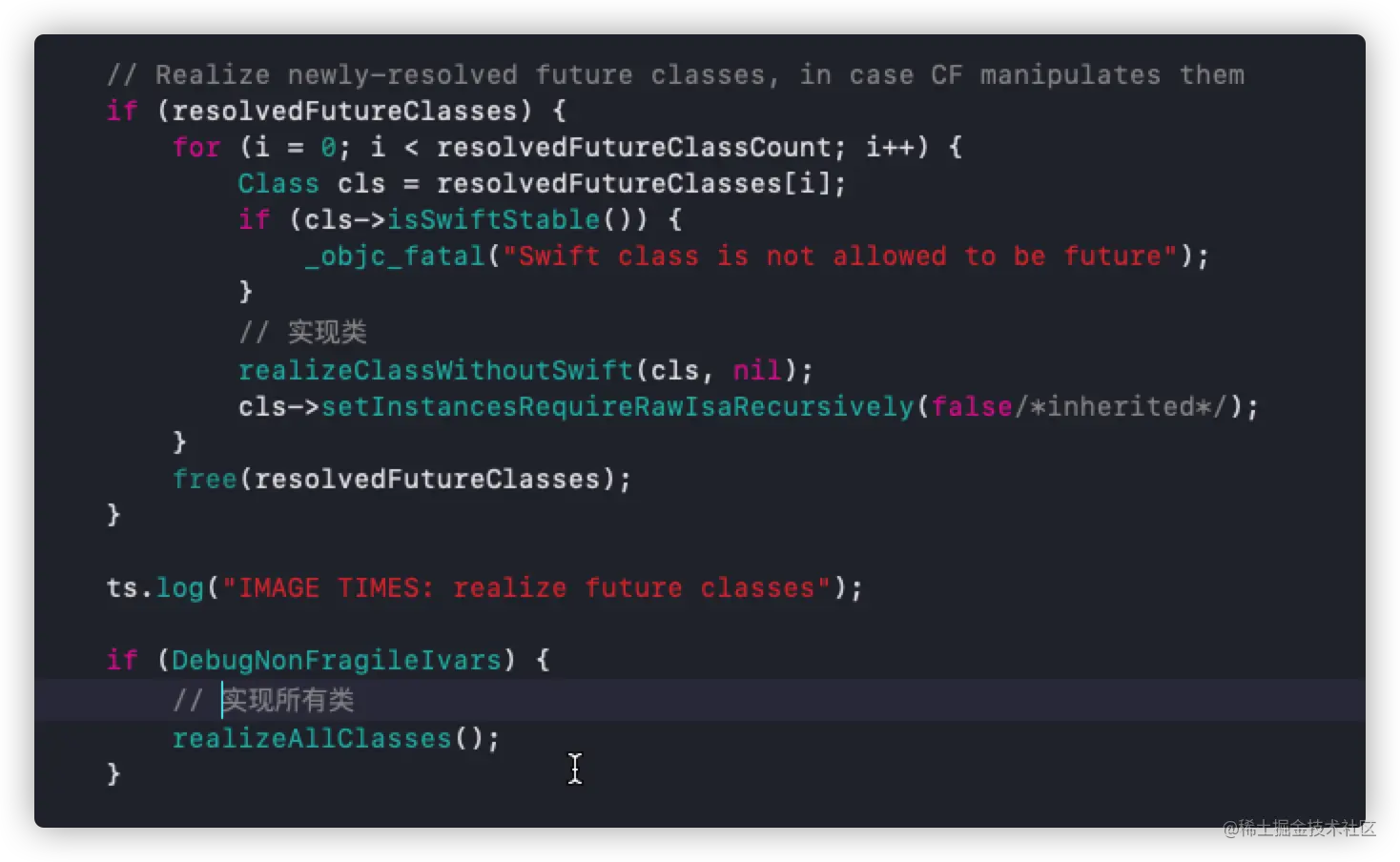

10、没有被处理的类，优化那些被侵犯的类

主要是实现没有被处理的类，优化被侵犯的类


接下来 我们需要重点关注一下readClass以及realizeClassWithoutSwift这两个方法。

readClass：读取类

readClass主要是去读取类，在未执行readClass之前，cls只是一个地址，在执行完readClass之后，返回的newCls已经有了名称。

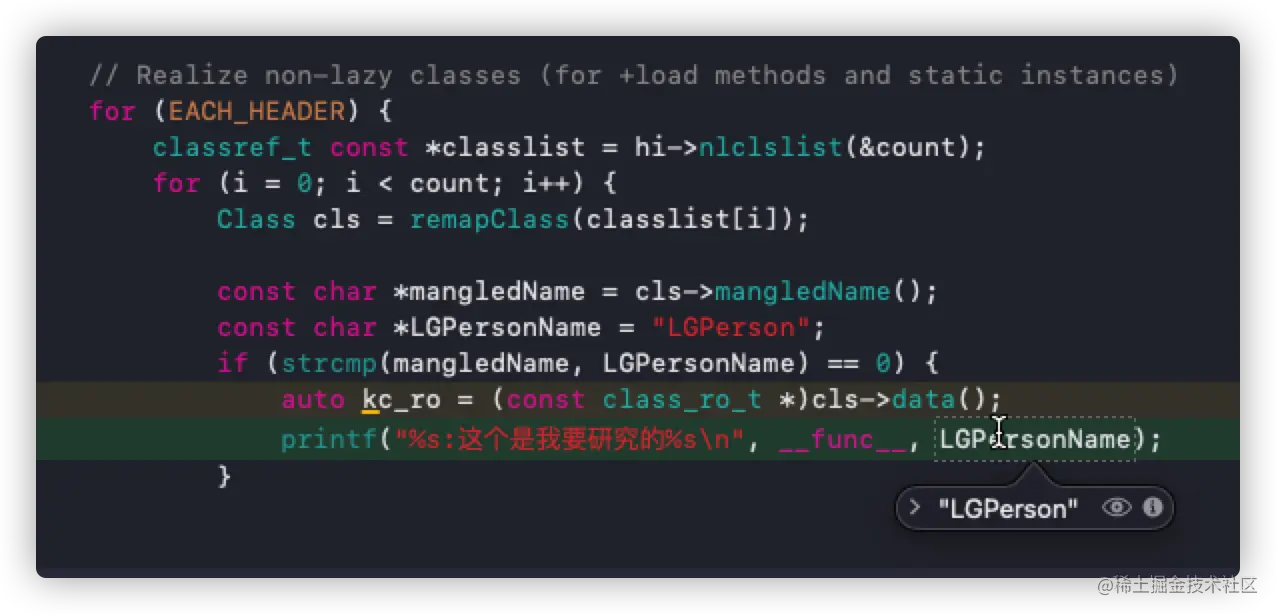

  • 为了让自己定义的LGPerson类进来，我们开readClass源码里面写了一些判断条件
   // 如果想自定义的类进入，自己加一个判断
    const char *LGPersonName = "LGPerson";
    if (strcmp(mangledName, LGPersonName) == 0) {
        auto kc_ro = (const class_ro_t *)cls->data();
        printf("%s -- 研究重点--%s\n", __func__,mangledName);
    }
  • readClass源码实现如下，关键代码是addNamedClass和addClassTableEntry


通过源码实现，主要分为以下几步：

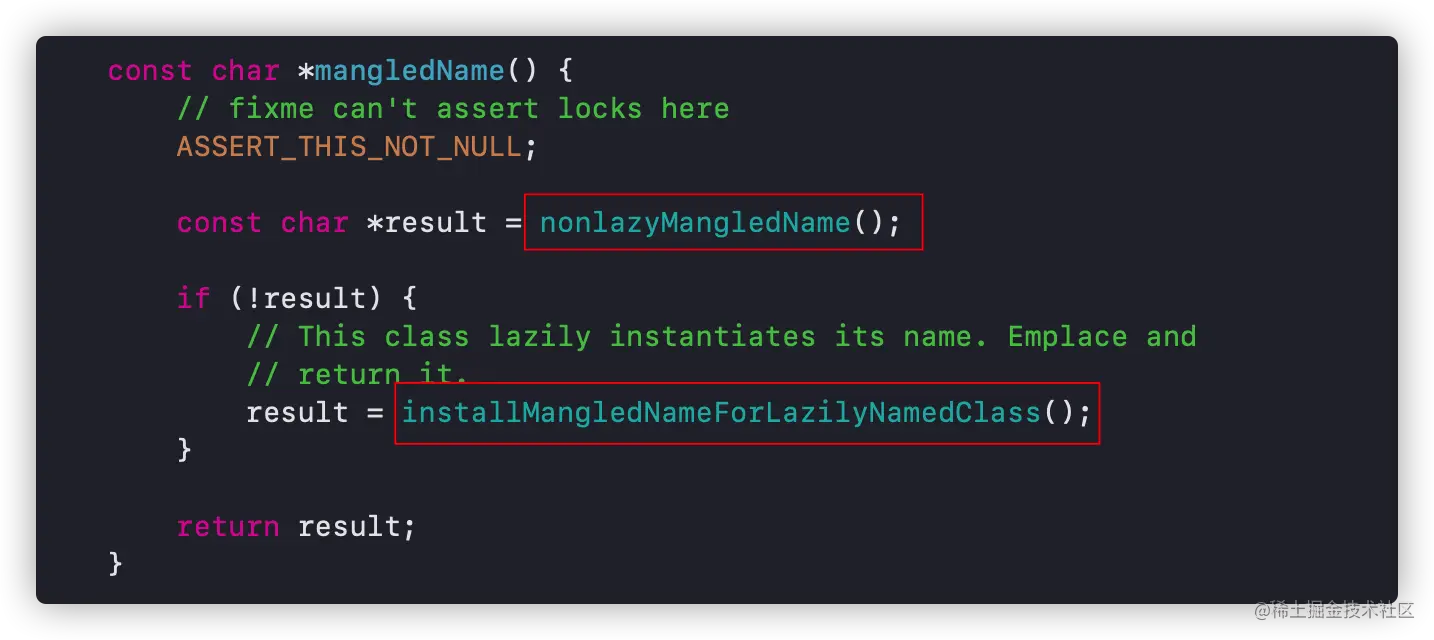

  • 通过mangledName获取类的名字，其中mangledName方法的源码实现如下（todo:有变化）

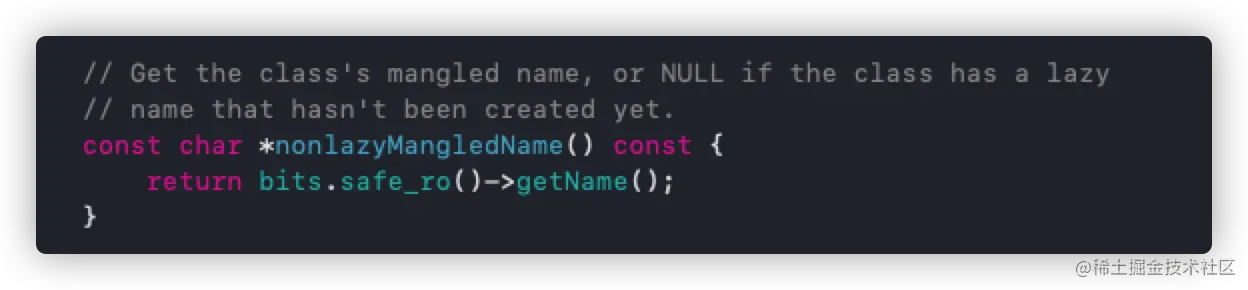

其中nonlazyMangledName实现如下

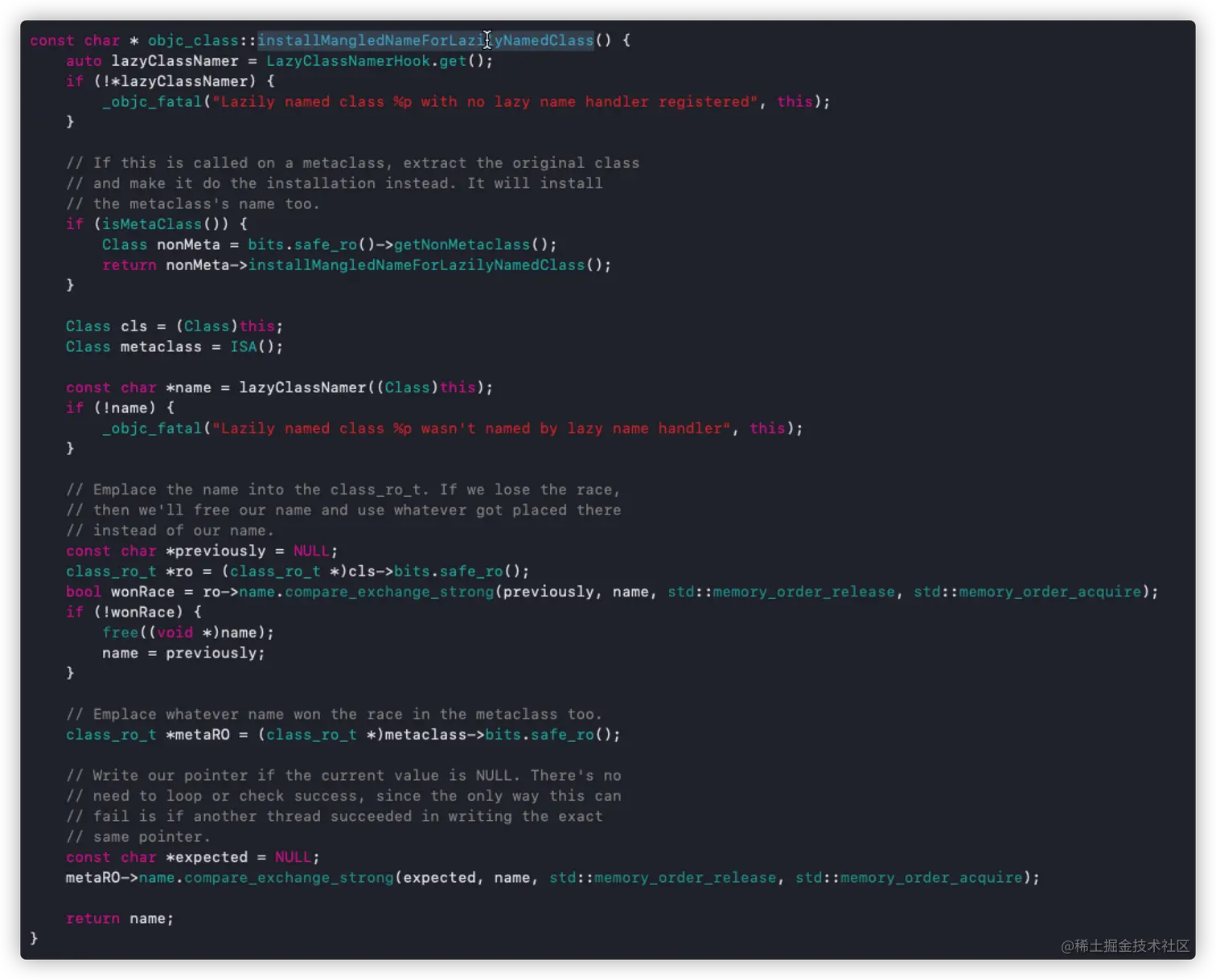

其中installMangledNameForLazilyNamedClass如下


  • 当前类的父类中若有丢失的weak-linked类，则返回nil

  • 判断是不是后期需要处理的类，在正常情况下，不会走到popFutureNamedClass，因为这是专门针对未来待处理的类的操作，也可以通过断点调试，可知不会走到if流程里面，因此也不会对ro、rw进行操作

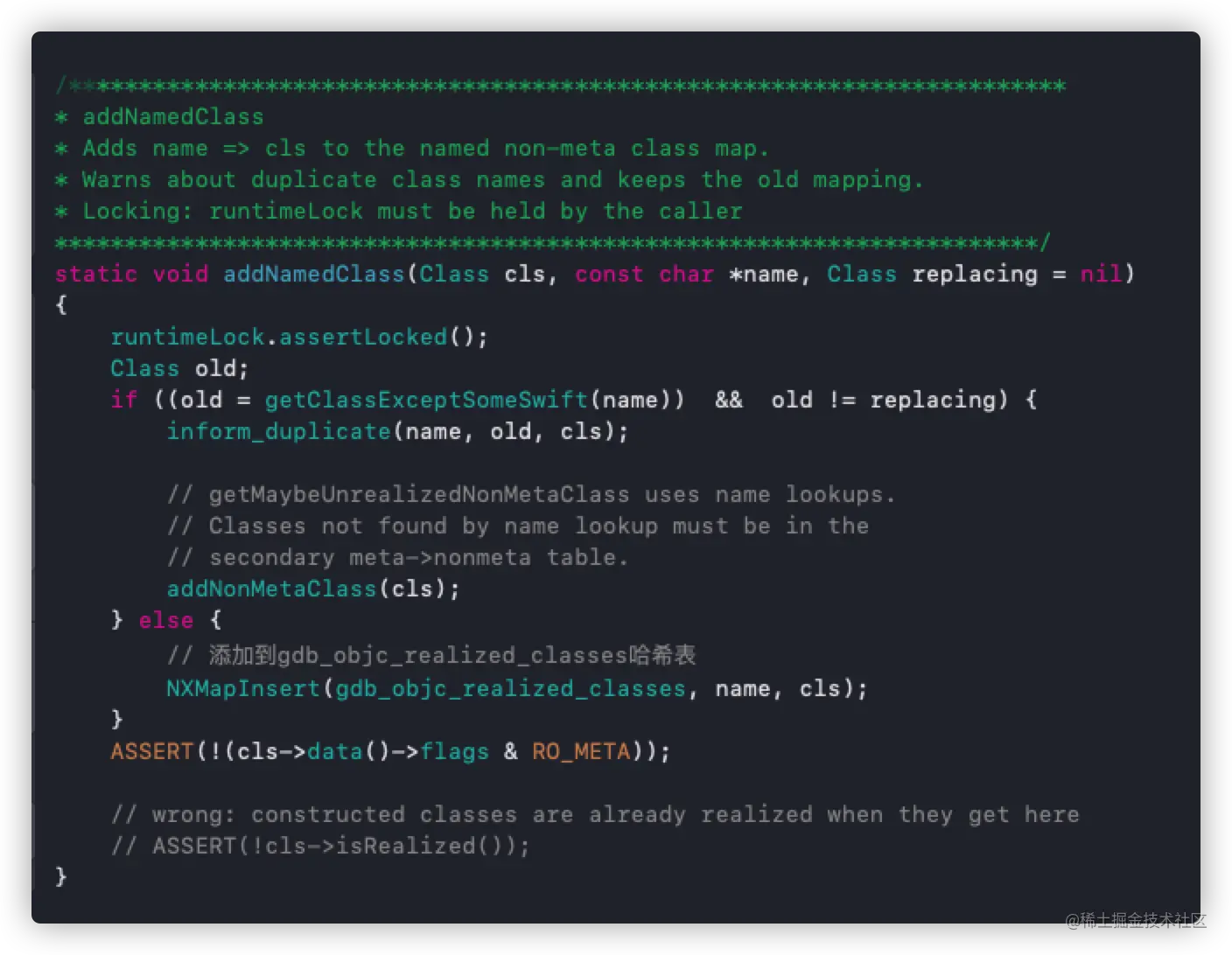

  • 通过addNamedClass将当前类添加到已经创建好的gdb_objc_realized_classes哈希表，该表用于存放所有类

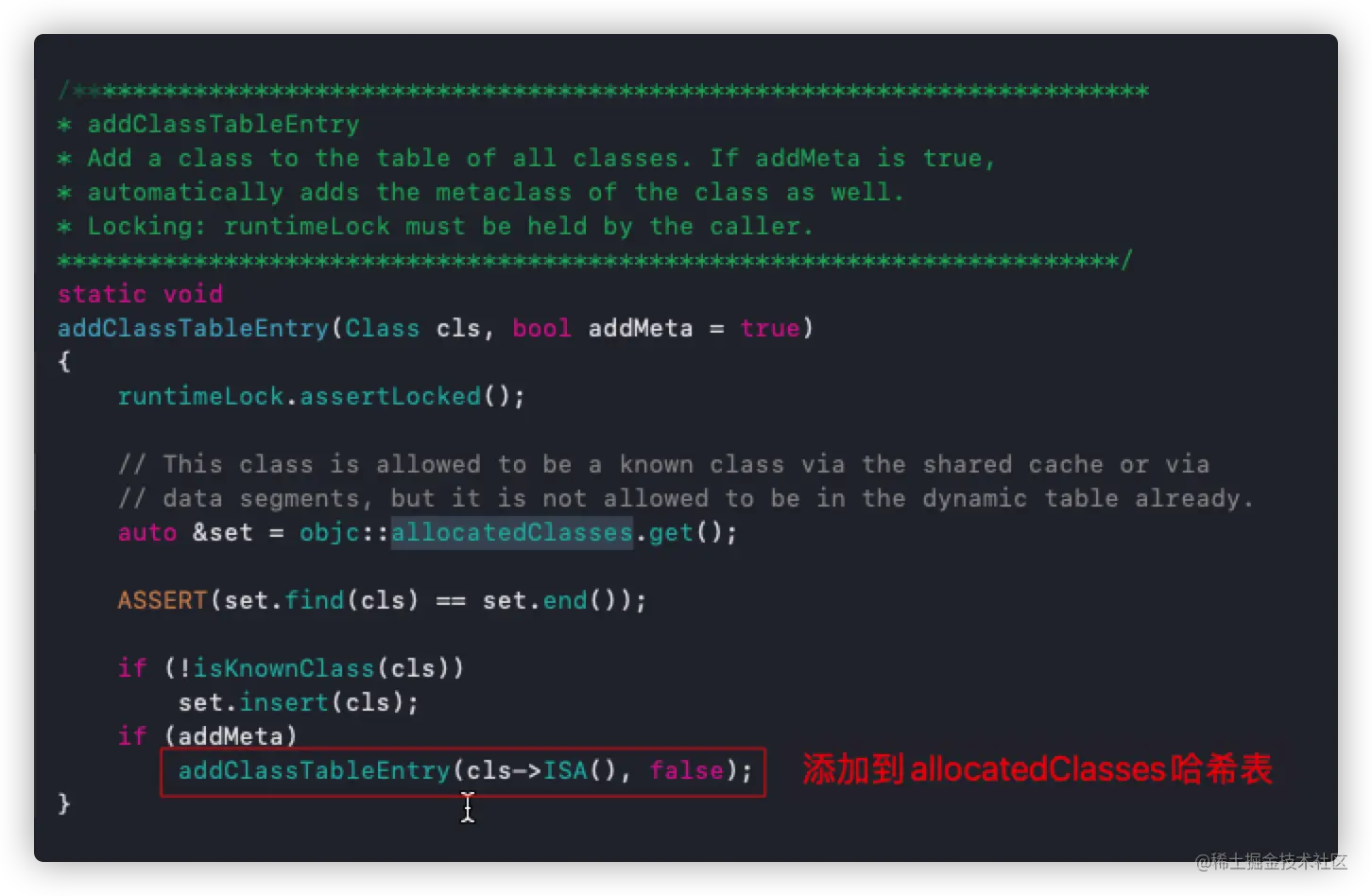

通过addClassTableEntry，将初始化的类添加到allocatedClasses表，这个表在dyld与objc的关联文章中提及过，是在_objc_init中的runtime_init就创建了allocatedClasses表


总结:  readClass的主要作用就是将Mach-O中的类读取到内存，即插入表中，但是目前的类仅有两个信息：地址以及名称，而mach-O的其中的data数据还未读取出来

realizeClassWithoutSwift：实现类

realizeClassWithoutSwift方法中有ro、rw的相关操作，这个方法在消息流程的慢速查找中有所提及,方法路径为：慢速查找(lookUpImpOrForward) -->realizeClassMaybeSwiftAndLeaveLocked --> realizeClassMaybeSwiftMaybeRelock --> realizeClassWithoutSwift（实现类）

realizeClassWithoutSwift方法主要作用是实现类，将类的data数据加载到内存中，主要有以下几部分操作：

  • 读取data数据，并设置ro、rw
  • 递归调用realizeClassWithoutSwift完善继承链
  • 通过methodizeClass方法化类
【第一步】：读取data数据

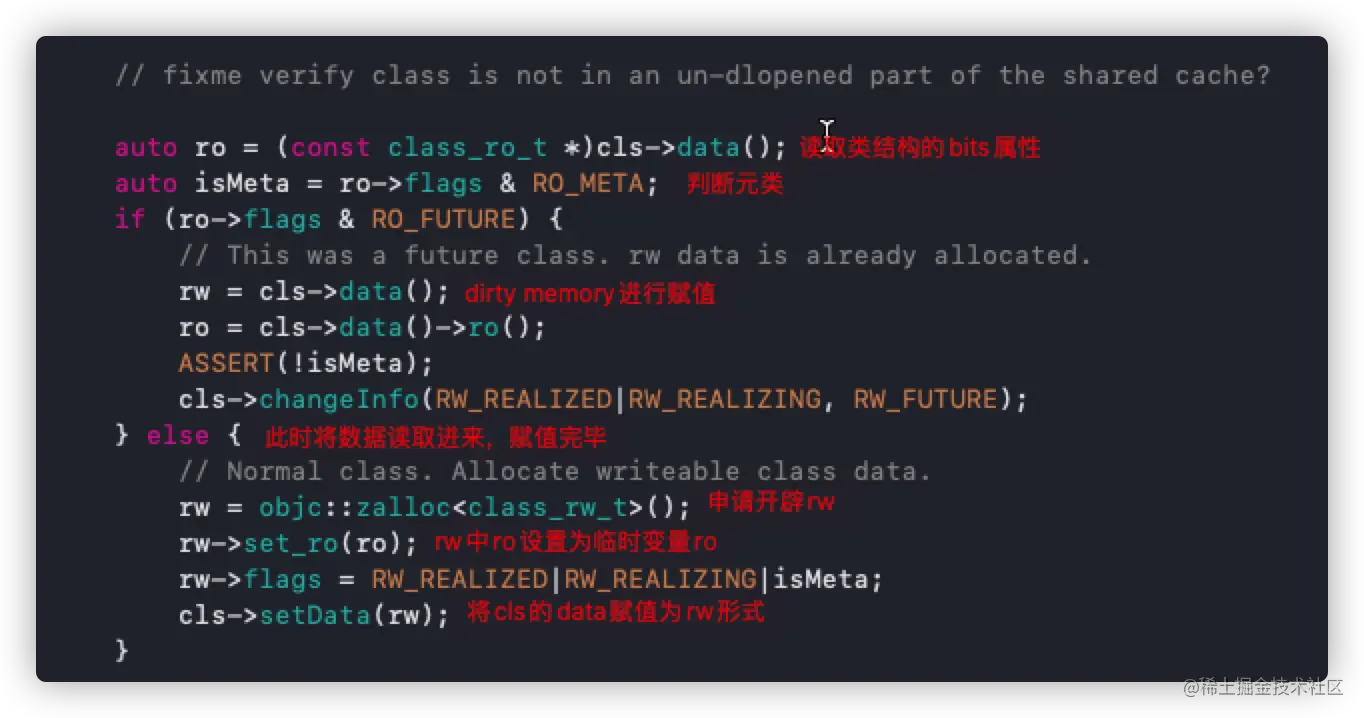

读取class的data数据，并将其强转为ro，以及rw初始化和ro拷贝一份到rw中的ro

  • ro 表示 readOnly，即只读，其在编译时就已经确定了内存，包含类名称、方法、协议和实例变量的信息，由于是只读的，所以属于Clean Memory，而Clean Memory是指加载后不会发生更改的内存

  • rw 表示 readWrite，即可读可写，由于其动态性，可能会往类中添加属性、方法、添加协议，在最新的2020的WWDC的对内存优化的说明Advancements in the Objective-C runtime - WWDC 2020 - Videos - Apple Developer中，提到rw，其实在rw中只有10%的类真正的更改了它们的方法，所以有了rwe，即类的额外信息。对于那些确实需要额外信息的类，可以分配rwe扩展记录中的一个，并将其滑入类中供其使用。其中rw就属于dirty memory，而 dirty memory是指在进程运行时会发生更改的内存，类结构一经使用就会变成 ditry memory，因为运行时会向它写入新数据，例如 创建一个新的方法缓存，并从类中指向它


【第二步】递归调用 realizeClassWithoutSwift 完善 继承链

递归调用realizeClassWithoutSwift完善继承链,并设置当前类、父类、元类的rw

  • 递归调用 realizeClassWithoutSwift设置父类、元类
  • 设置父类和元类的isa指向

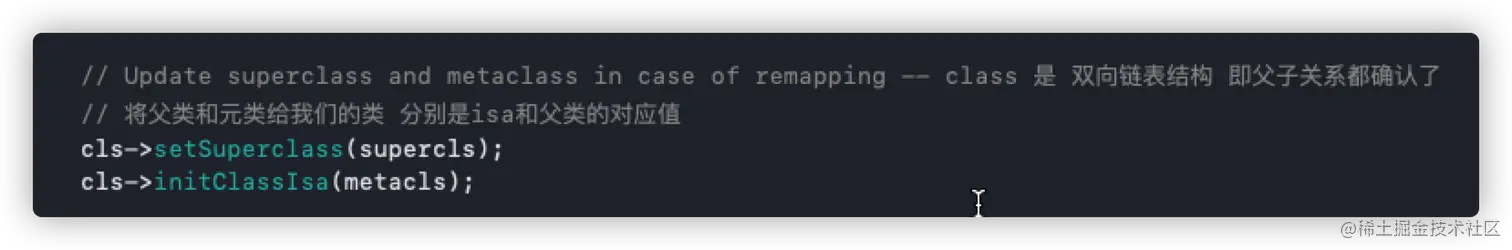

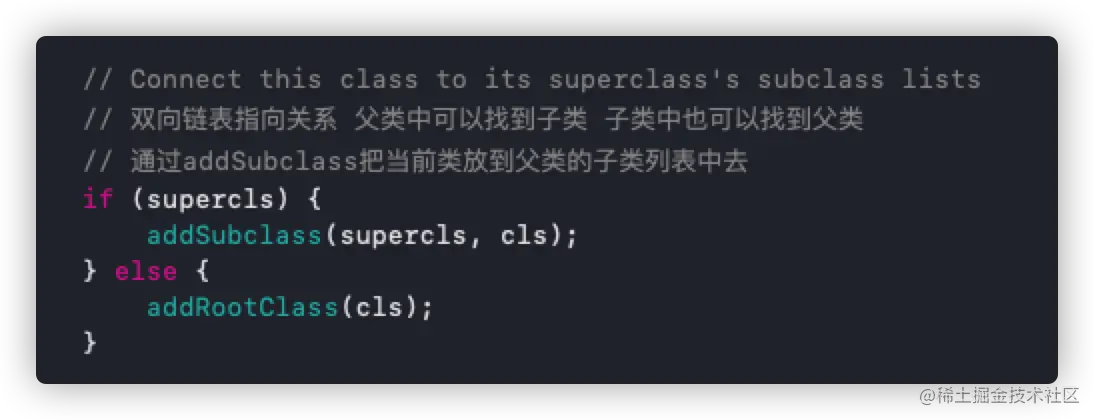

  • 通过addSubclass 和 addRootClass设置父子的双向链表指向关系，即父类中可以找到子类，子类中可以找到父类

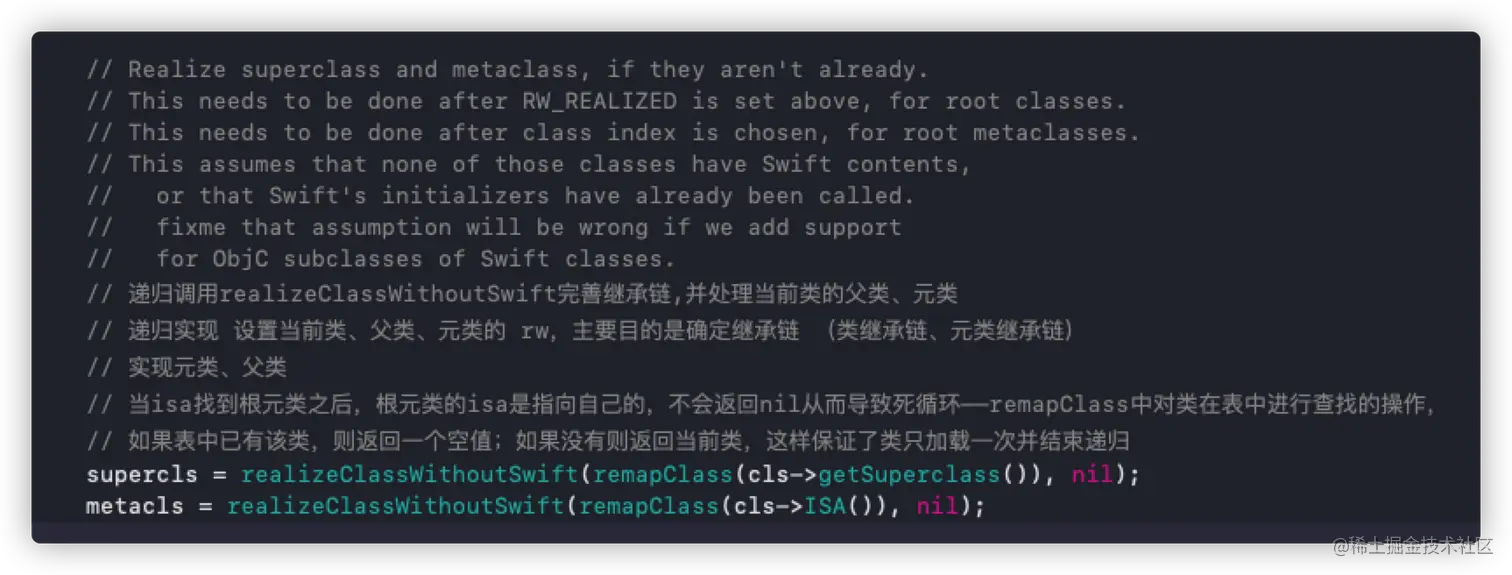

image.png image.png image.png

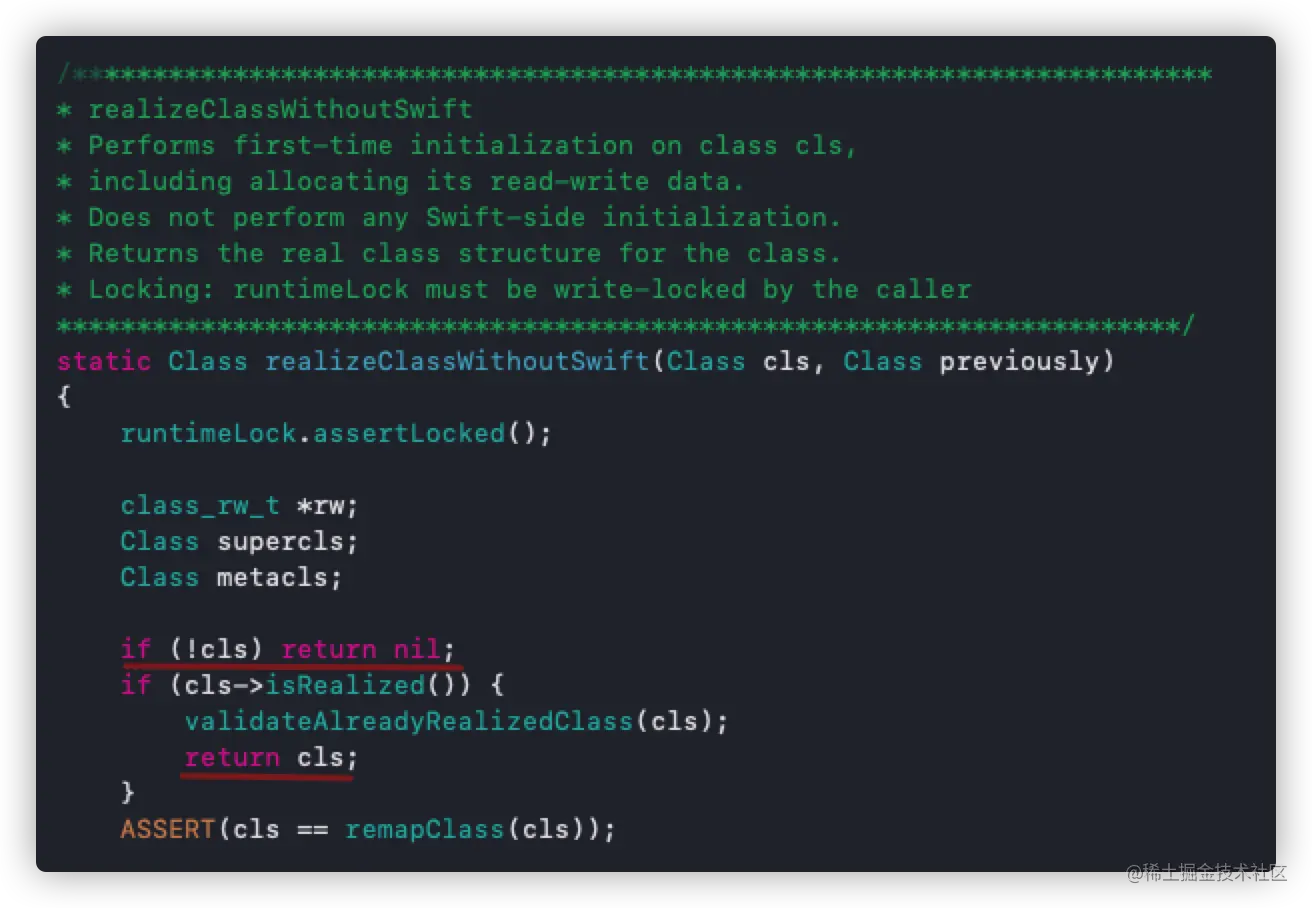

这里有一个问题，realizeClassWithoutSwift递归调用时，isa找到根元类之后, 但根元类的isa指向自己，不会返回nil，所以有以下的递归终止条件，其目的是保证类只加载一次

  • 在realizeClassWithoutSwift中，如果类不存在，则返回nil，如果类已经实现，则直接返回cls。 所以根元类的isa虽然指向自己，但此时根元类已经实现，直接返回cls，递归终止。

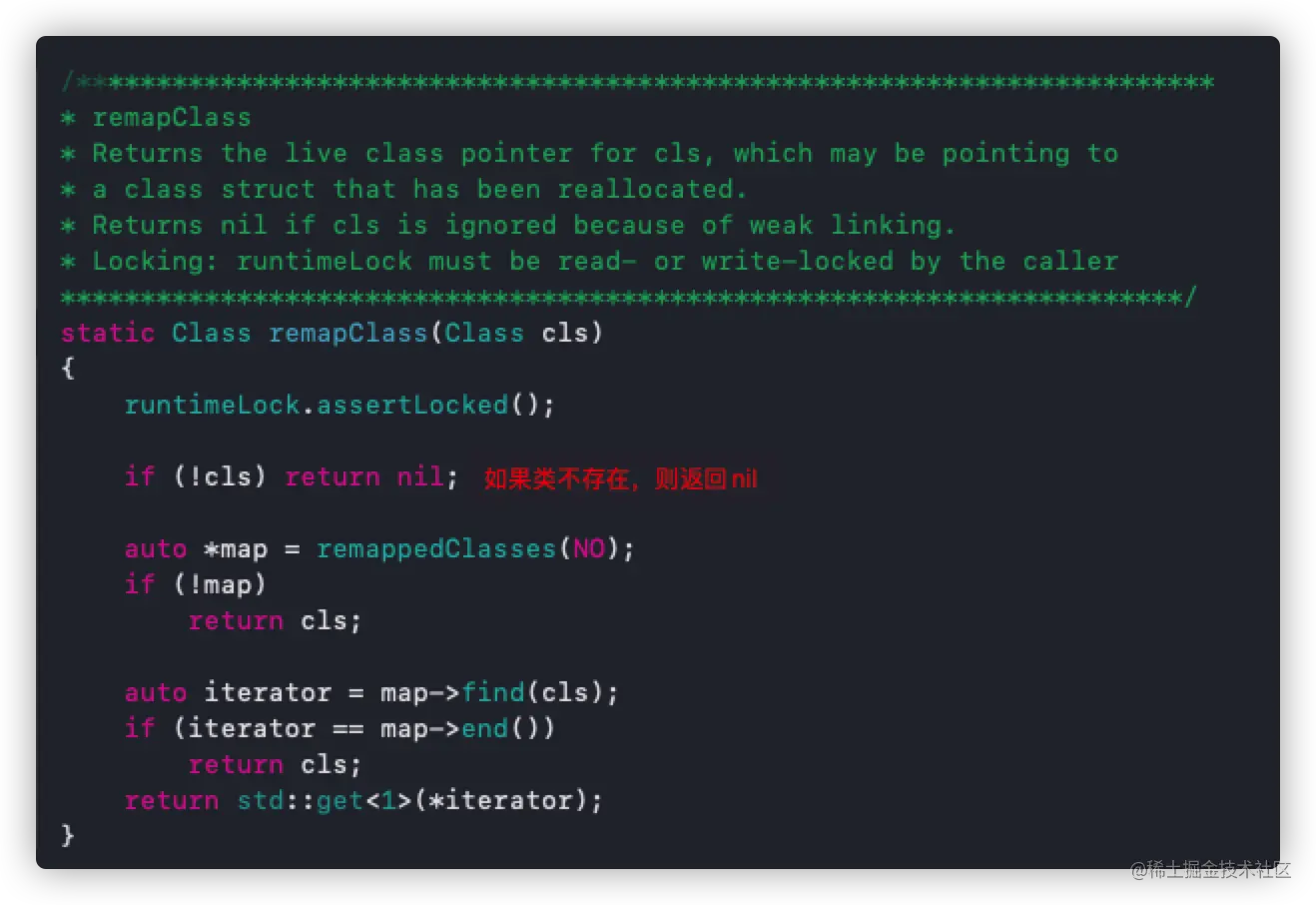

  • 在remapClass方法中，如果cls不存在，则直接返回nil


【第三步】通过 methodizeClass 方法化类

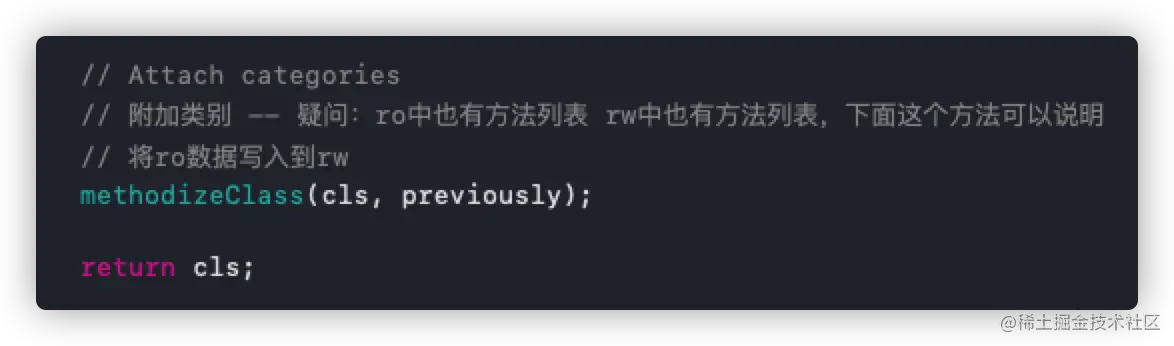

通过methodizeClass方法，从ro中读取方法列表（包括分类中的方法）、属性列表、协议列表赋值给rw，并返回cls


断点调试 realizeClassWithoutSwift

  • 在LGPerson中重写+load函数
// 变成懒加载类，方便调试
+ (void)load {

}

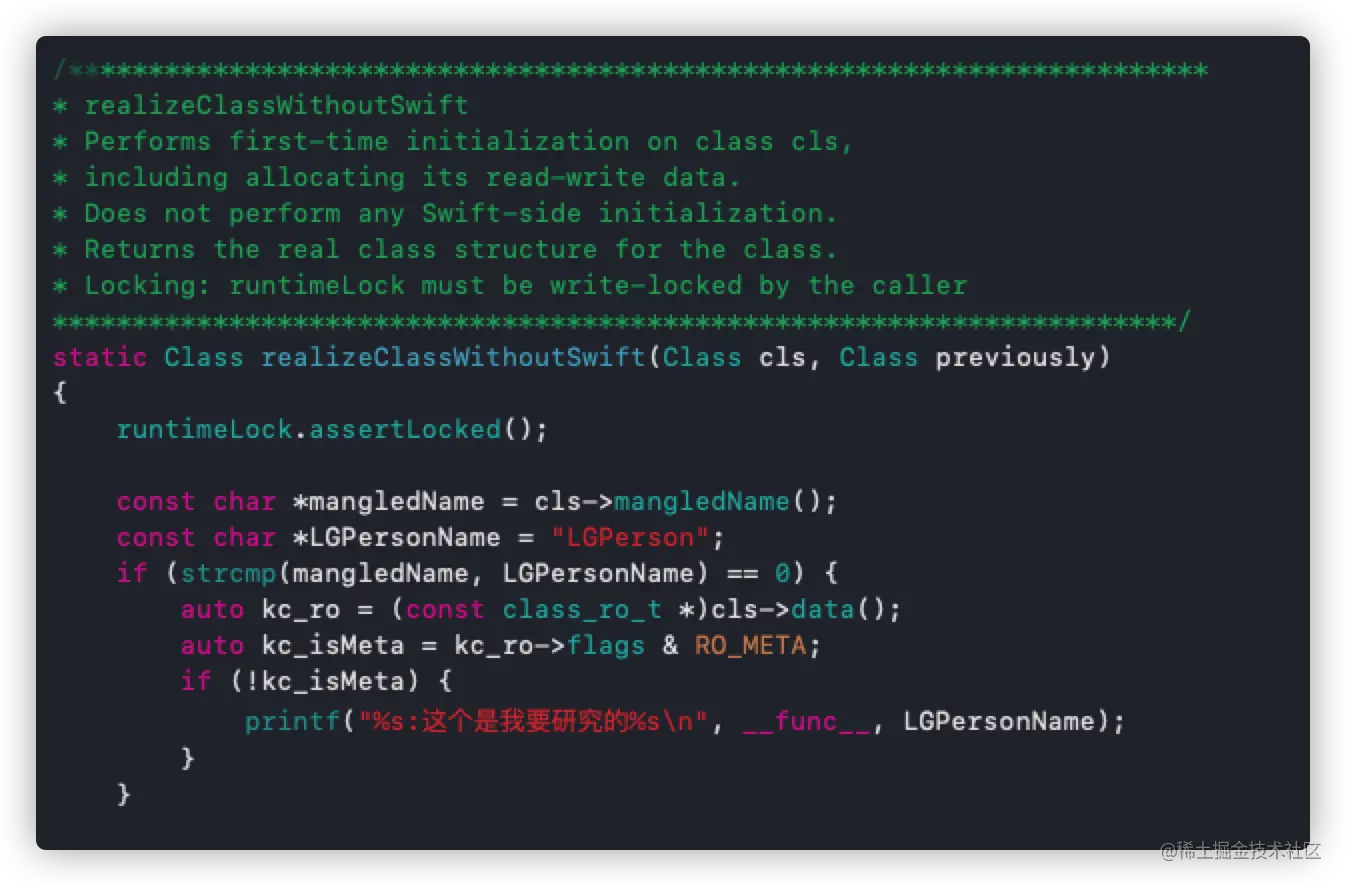

realizeClassWithoutSwift方法中增加自定义逻辑


运行程序，让LGPerson进到_read_Images里面

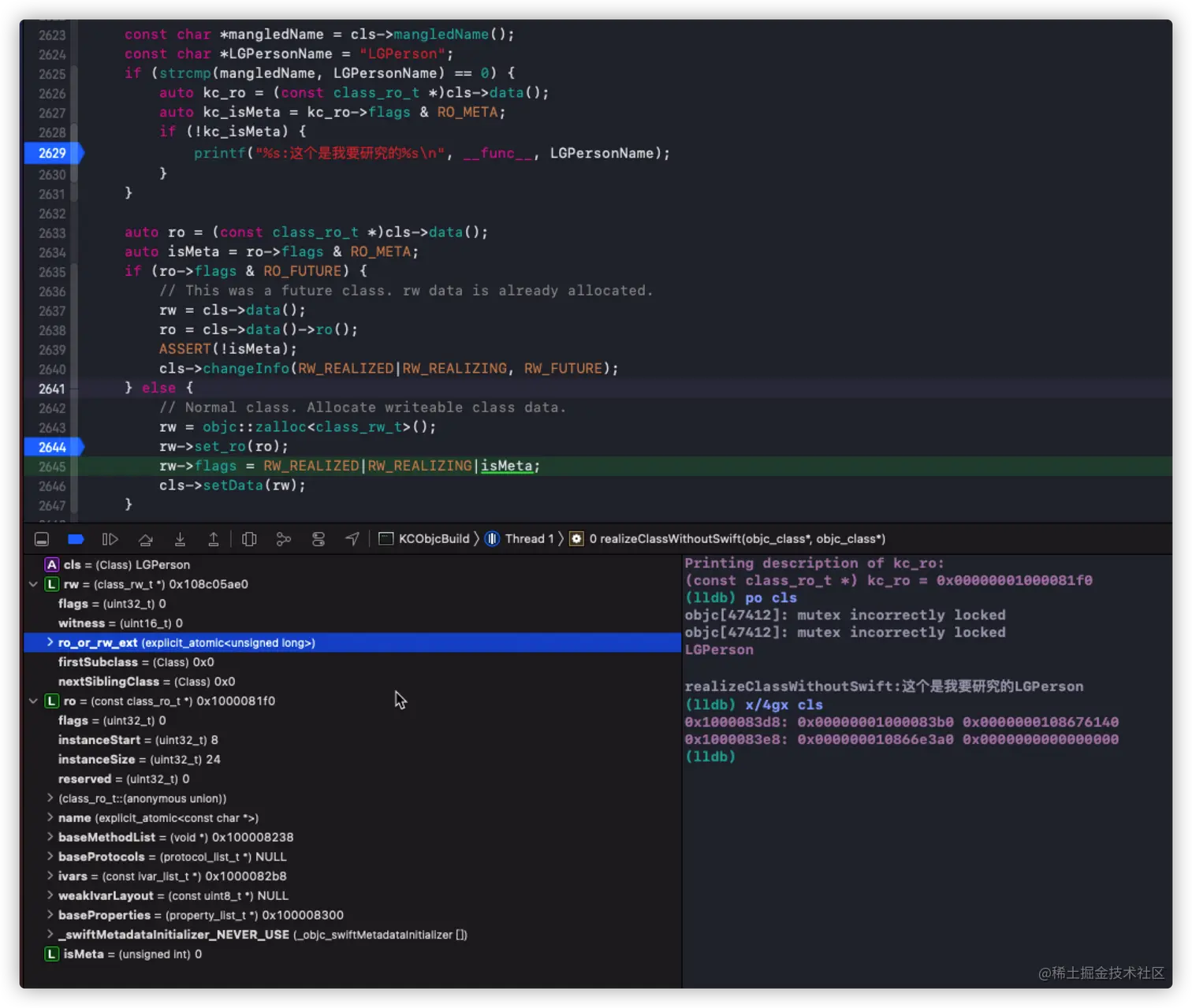

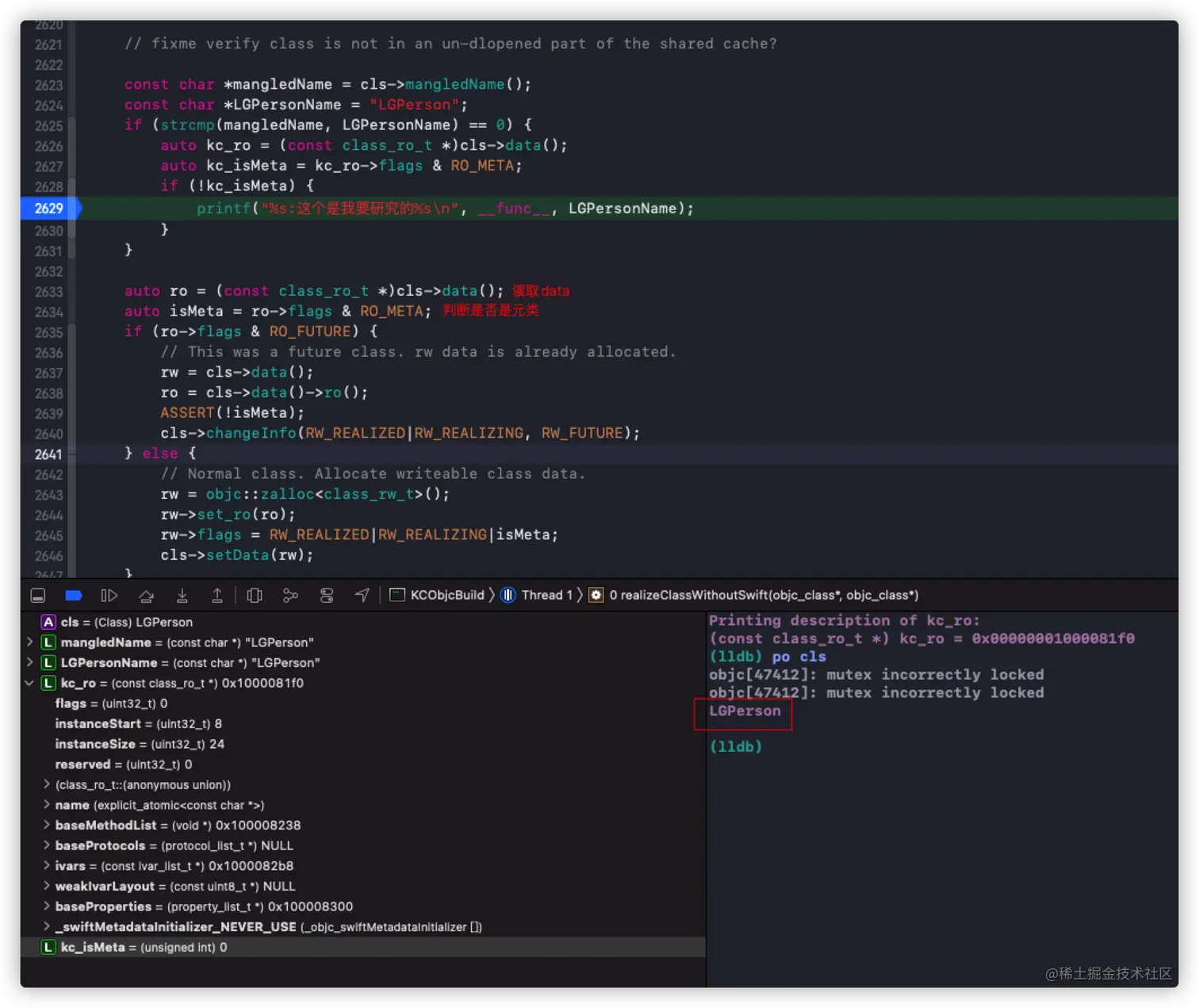

跳转到下一个断点，进入realizeClassWithoutSwift, 并且此时的类就是LGPerson


通过x/4gx cls ，查看cls内存情况，此时bits值为0

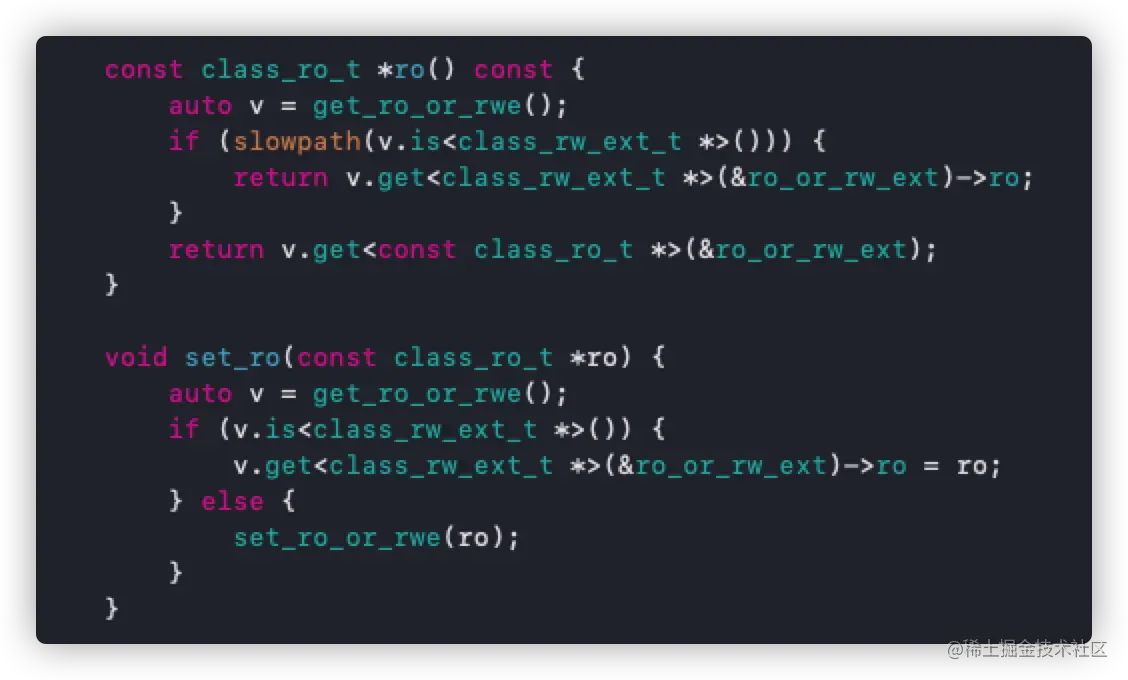

这里我们需要去查看set_ro的源码实现


通过源码可知ro的获取主要分两种情况：有没有运行时

  • 如果有运行时，从rw中读取
  • 反之，如果没有运行时，从ro中读取

methodizeClass：方法化类

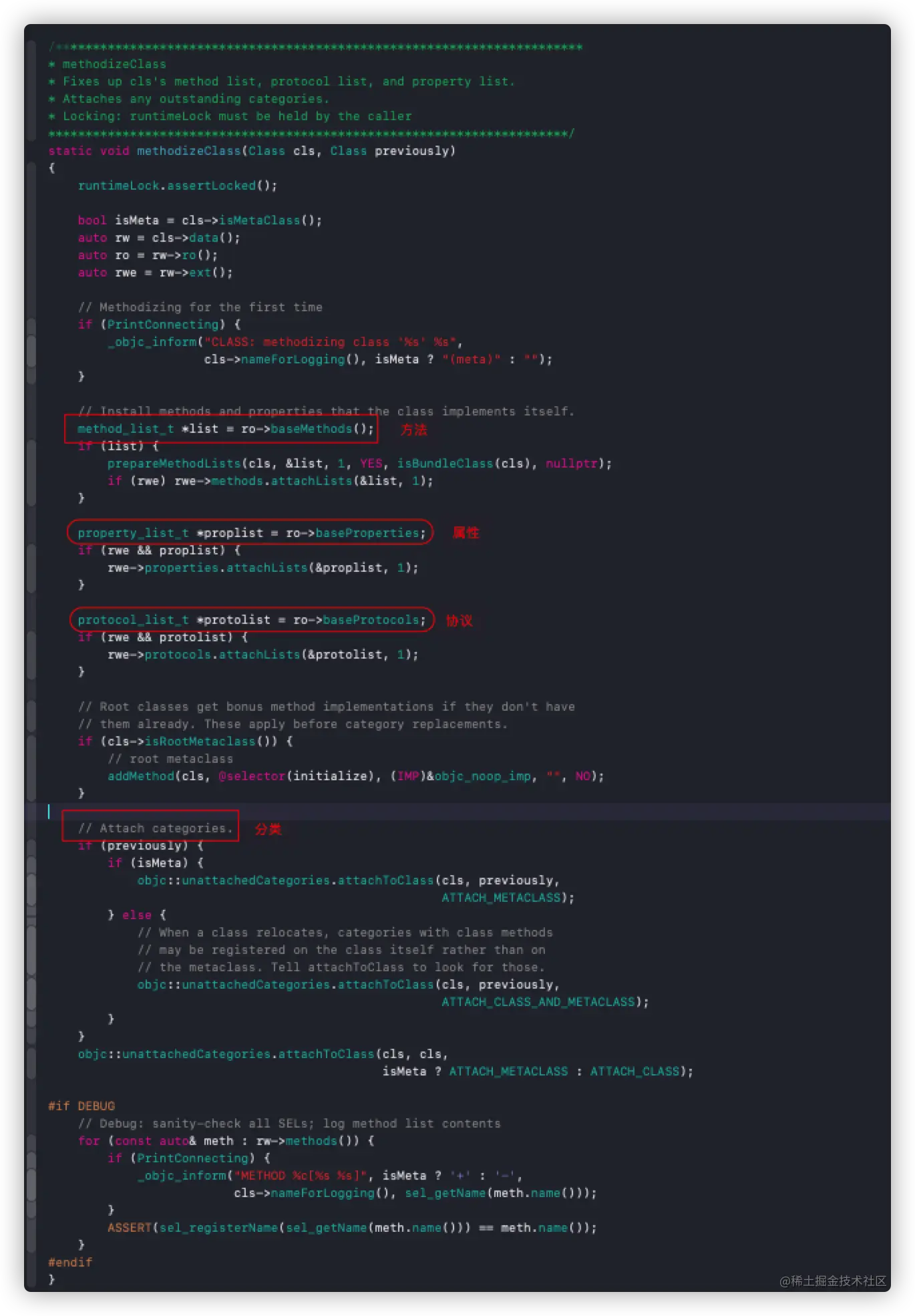

其中methodizeClass的源码实现如下，主要分为几部分：

  • 将属性列表、方法列表、协议列表等贴到rwe中
  • 附加分类中的方法（将在后面的文章中进行解释说明）


方法如何排序
  • 进入prepareMethodLists的源码实现,其内部是通过fixupMethodList方法排序

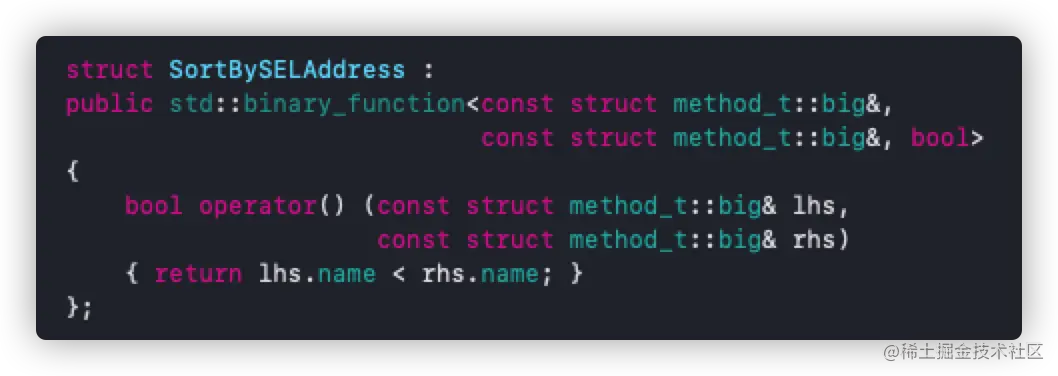

  • 通过fixupMethodList找到SortBySELAddress


  • 在SortBySELAddress方法里面return lhs.name < rhs.name ，我们知道方法的排序是根据method_t里面的name的地址进行排序

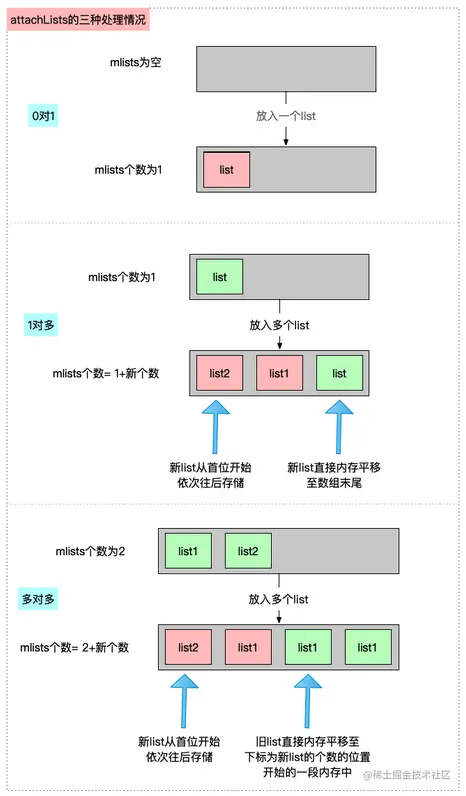

attachLists

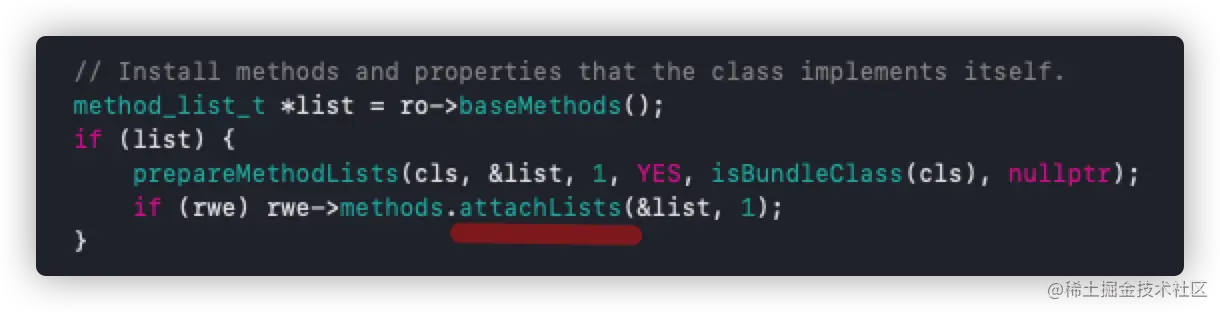

通过rwe->methods.attachLists(&list, 1)，从list中添加方法列表到rwe的methods中

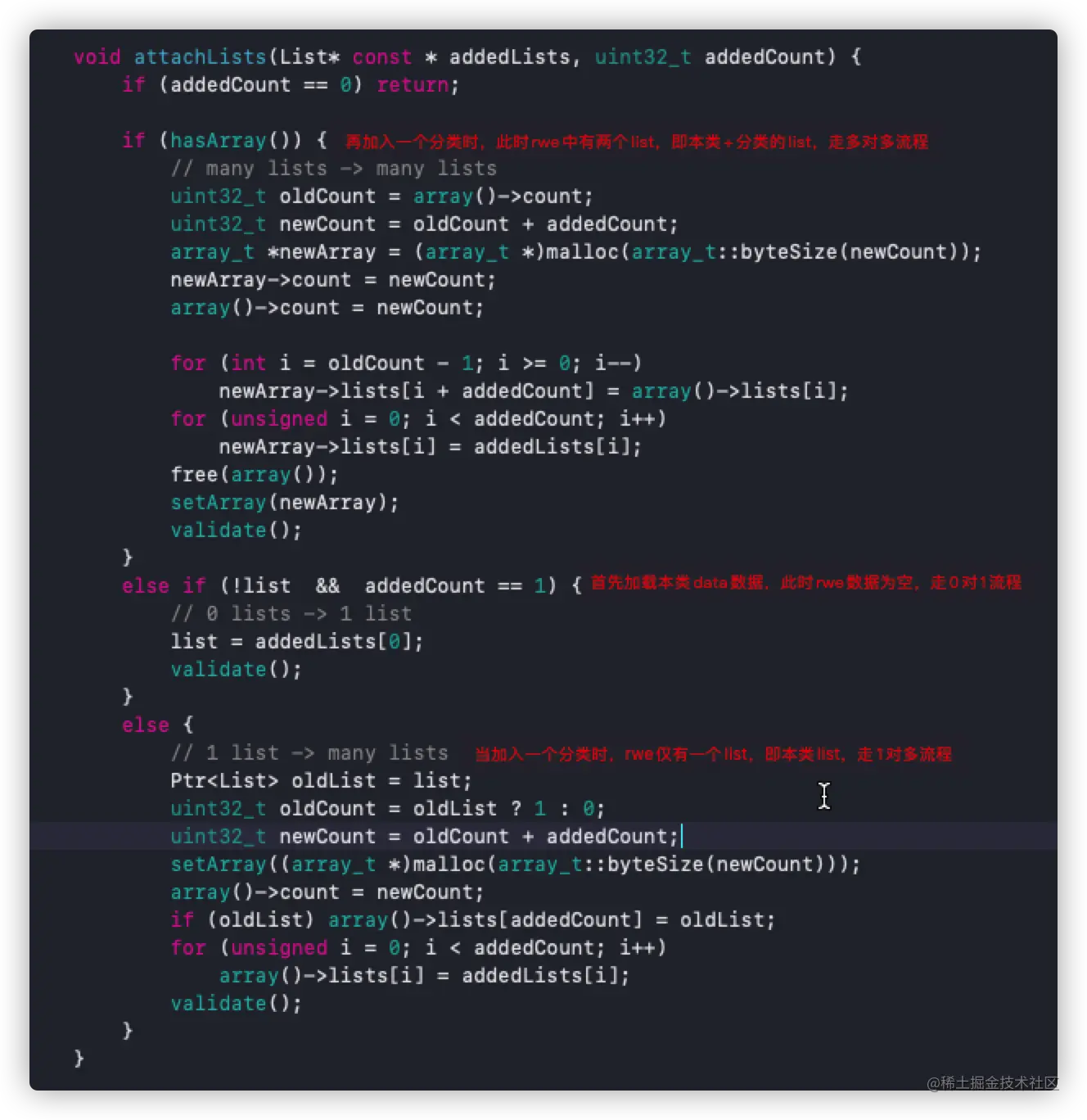

attachLists的源码如下：

  • attachLists方法主要是将类和分类的数据加载到rwe中



懒加载类和非懒加载类

区别: 非懒加载类实现了+load方法，而懒加载类没有。

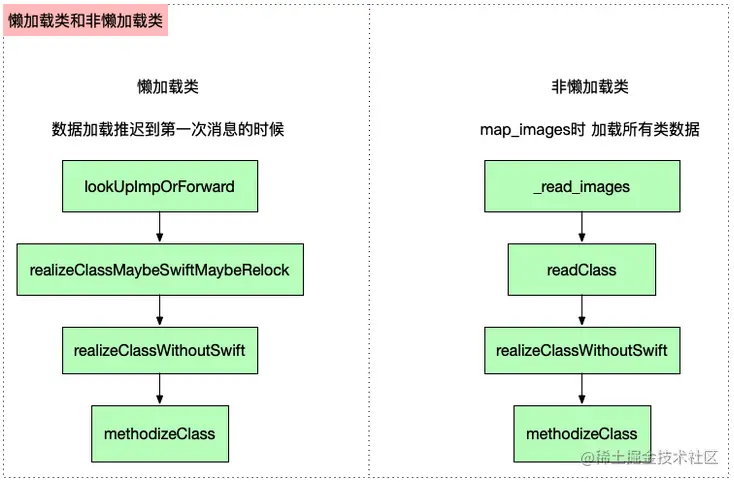

懒加载类和非懒加载类的数据加载时机如下图所示：
