1、元类`MetaClass`

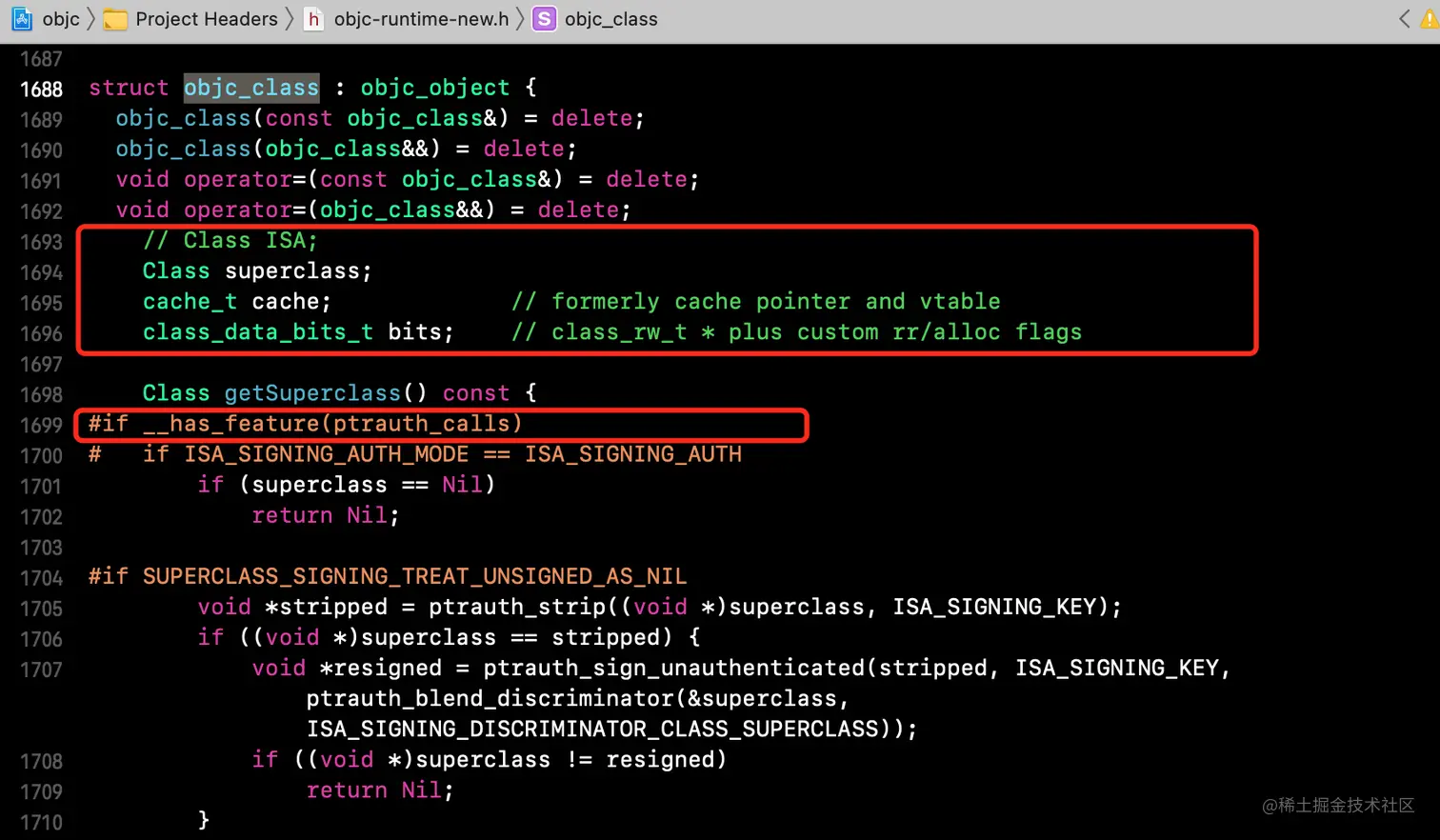

首先,先来看看类是什么, 类在OC中其实是一个指向objc_class的结构体指针，我们先看看结构体的构造,很多在OBJC2中即将废弃(单纯参考一下大概需要什么):

现有的为:

superclass为父类指针，cache为缓存，bits中的class_rw_t中存放property、protocol、实例methoed等数据，本节先着重分析 bits 数据

对象objc_object定义

这里又涉及到一个知识点__has_feature(ptrauth_calls),我们下边再补充

OC对象有一个大家都熟悉的特性：消息发送机制

原理是OC对象在发送消息时，运行时库会根据对象的isa指针,得到对象所属的类，这个类 包含了这个类的所有实例方法以及指向父类的指针，以便可以找到父类的实例方法。运行时库检查这个类和其父类的方法列表，找到与消息对应的方法。编译器会将消息转换为消息函数objc_msgSend进行调用。
OC的类其实也是一个对象，一个对象就要有一个它属于的类，意味着类也要有一个isa指针，指向他所属的类，所以，元类就是类所属的类。
- 当你给对象发送消息时，消息是在寻找这个对象的类的方法列表。
- 当你给类发消息时，消息是在寻找这个类的元类的方法列表。

元类定义

元类就是类所属的类,提供类的通用方法列表

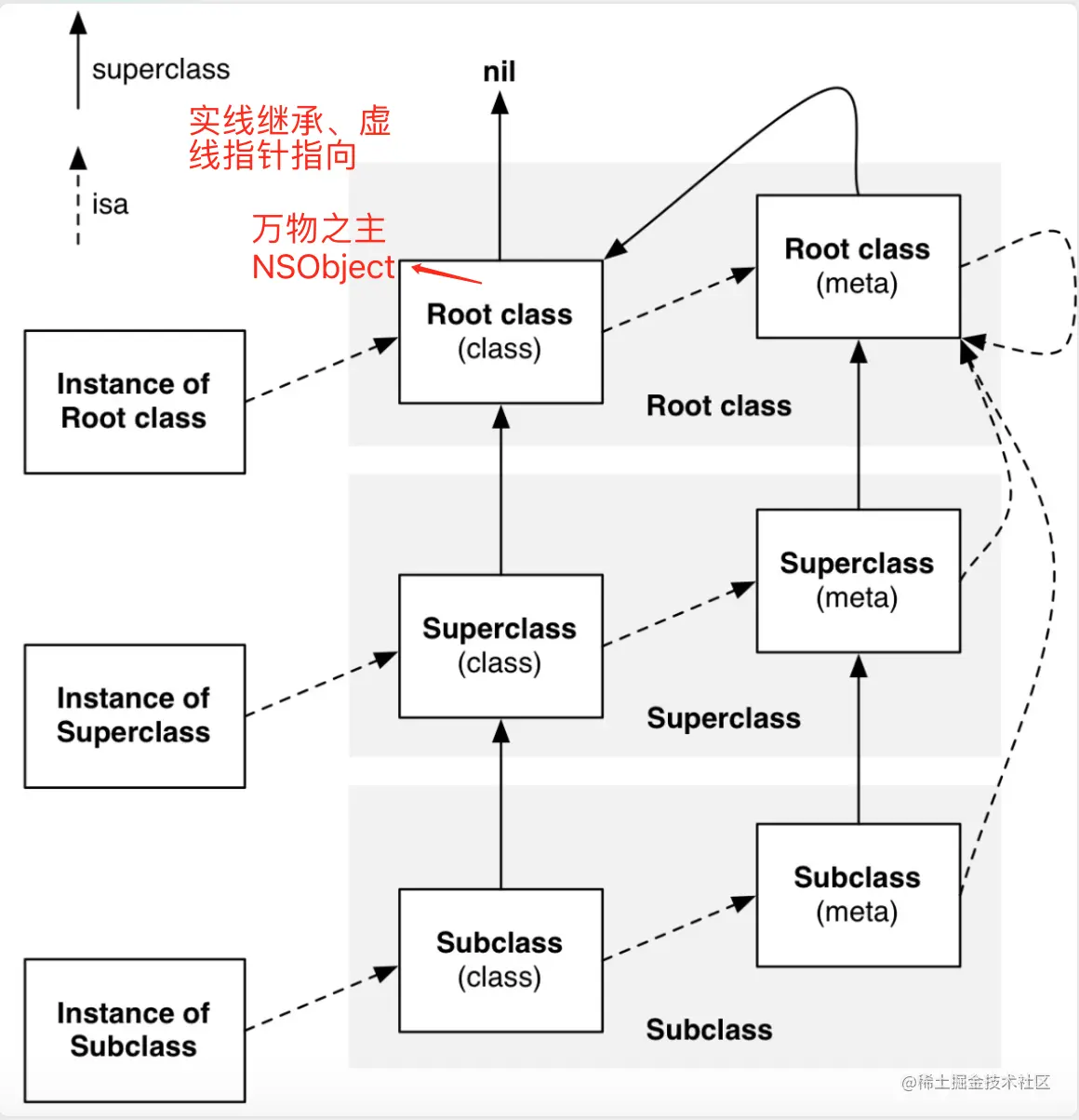

isa指向上根元类是终点:
- 对象isa -> 类isa -> 元类isa -> 父元类isa -> 根元类isa -> 根元类
- 根类isa -> 根元类isa
继承关系上NSObject是终点:
- 元类 -> 父元类 -> 根元类 -> 根类NSObject

元类的意义

元类的设计主要是为了复用消息机制
- objc_msgSend(消息接受者isa, 消息方法名)
- 元类中存类方法，类中存实例方法，单一职责，各自找isa指针中的方法，省去了多余判断

底层中并不区分类方法和实例方法，底层都是实例方法，只是类方法是元类的实例方法

/***********************************************************************
* class_getClassMethod.  Return the class method for the specified
* class and selector.
**********************************************************************/
Method class_getClassMethod(Class cls, SEL sel)
{
    if (!cls  ||  !sel) return nil;
    //底层类方法执行了实例方法,只是执行者为元类
    return class_getInstanceMethod(cls->getMeta(), sel);
}

__has_feature(ptrauth_calls)介绍

有些时候__has_feature(ptrauth_calls)与TARGET_OS_SIMULATOR一起使用, 需要先普及ARM64e概念

// ARM64 simulators have a larger address space, so use the ARM64e\
// scheme even when simulators build for ARM64-not-e.

//ARM64模拟器有更大的地址空间，所以使用ARM64e\
//即使在为ARM64-not-e构建模拟器时也是如此。

ARM64e是arm64e架构，用于Apple A12及更高版本A系列处理器或新型OS_SIMULATOR 模拟器的设备。

__has_feature(ptrauth_calls): 是判断编译器是否支持指针身份验证功能
ptrauth_calls 指针身份验证，针对arm64e架构；使用Apple A12或更高版本A系列处理器的设备（如iPhone XS、iPhone XS Max和iPhone XR或更新的设备）支持arm64e架构

2、类结构分析

普通指针

a 和 b 为变量都指向10, 10是系统开辟的固定内存空间, 其他需要10的值的变量都可以指向内存固定生成的10
a 和 b 地址不一样, 这是一种拷贝, 属于值拷贝, 可发现a, b地址相差4个字节，stra、strb地址相差8个字节，这取决于a、b和stra和strb的类型

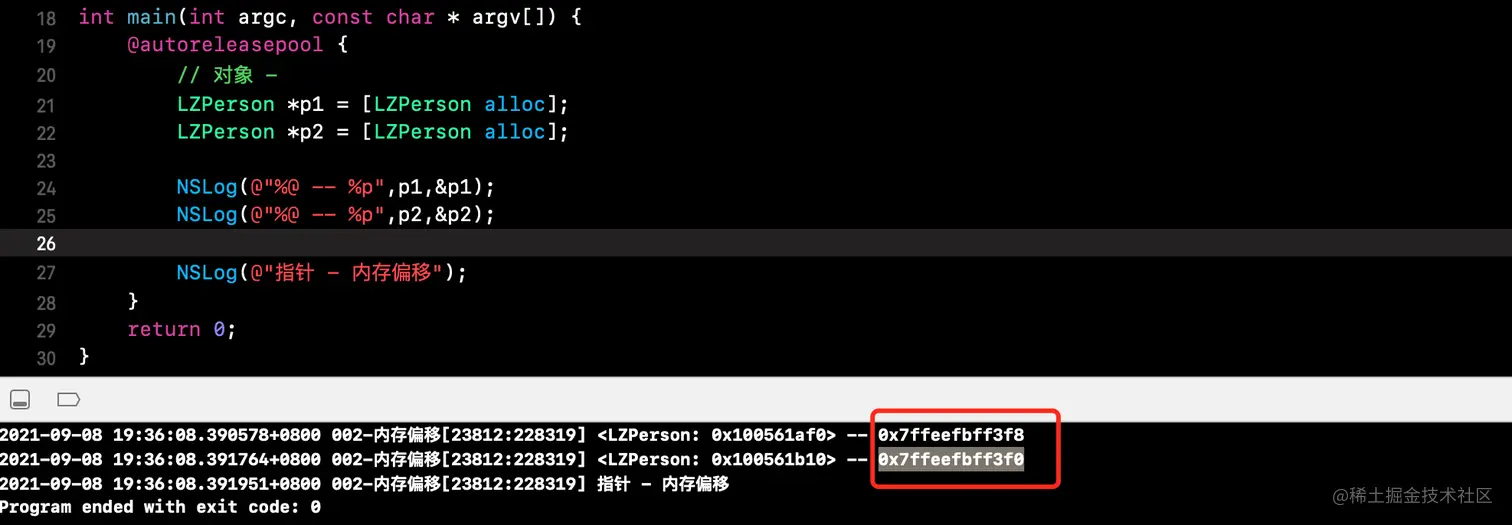

对象指针

p1/p2 是一级指针, 指向的 alloc 开辟空间的内存地址
&p1/&p2 是二级指针, 指向对象的指针的地址(0x7ffeefbff3f8, 0x7ffeefbff3f0 为对象指针)

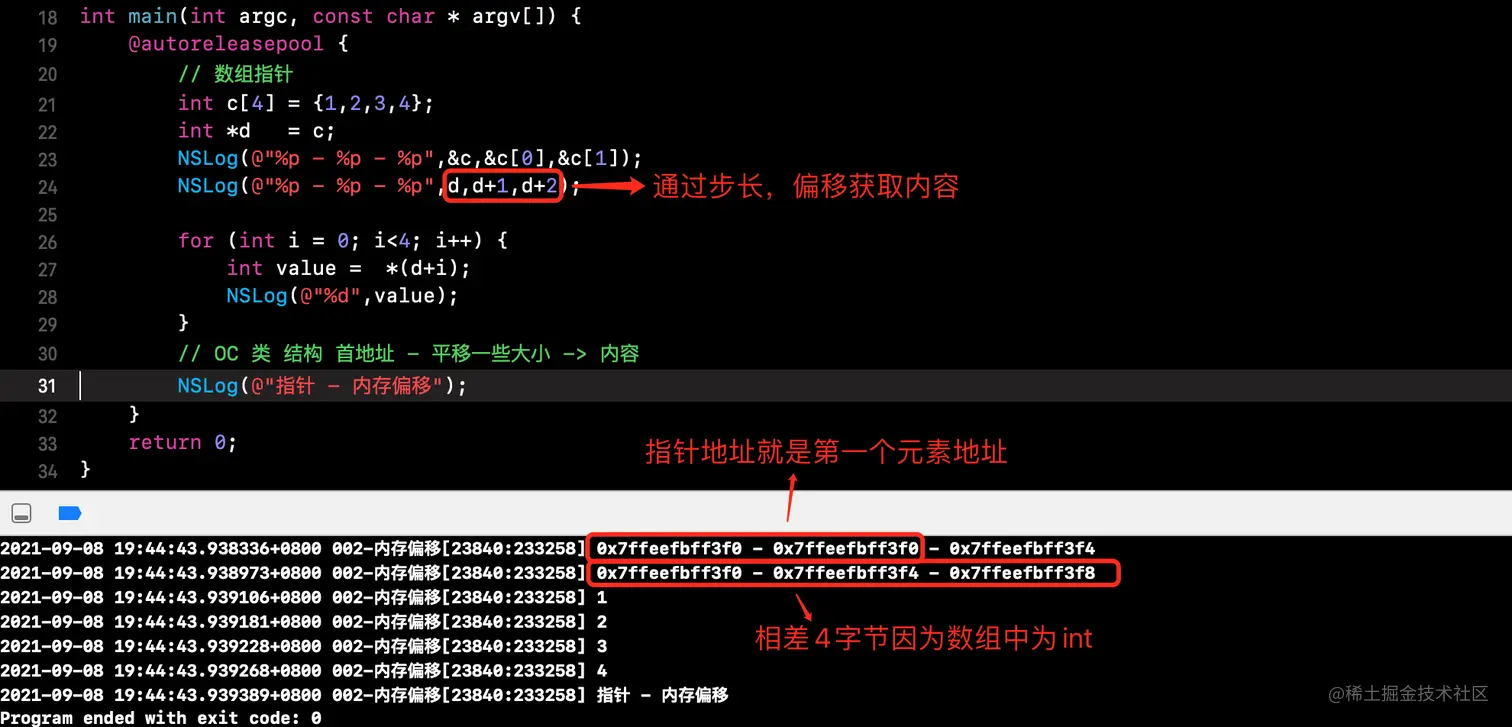

数组指针

&c == &c[0] == 首地址, 其实他都是取的首地址, 数组地址其实就是数组第一个元素地址即数组名为首地址
&c[0]与&c[1]相差4字节, 取决于数据类型
数组类型指针可以通过首地址+偏移量得到其他元素(偏移量为数组下标)
移动的字节数等于偏移量 * 数据类型字节数, 这个根据&c[0], &c[1]看出, 两者相差4

3、类的结构内存

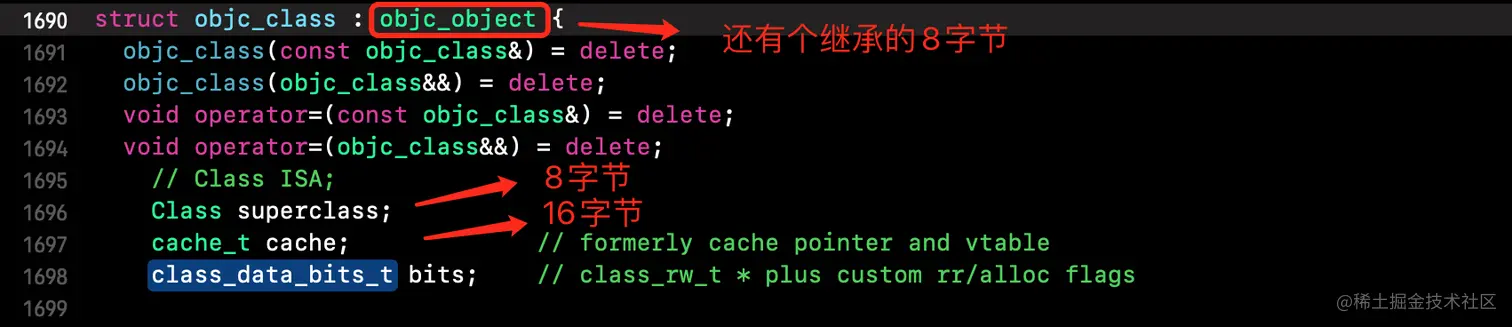

bits中存放类信息，可以通过偏移获取(32字节即0x20)class_data_bits_t bits内容

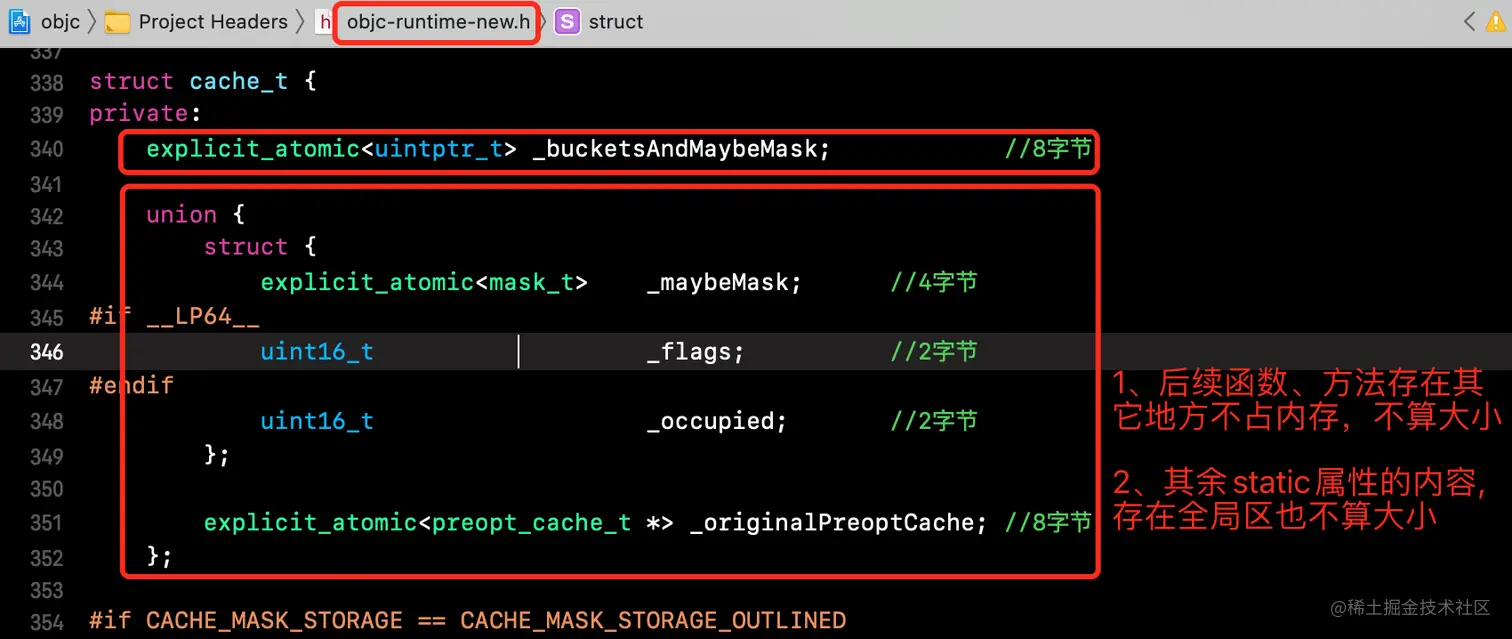

计算偏移量需要分析 cache_t 大小：16字节
0x20是一种整型常量的表示方式。以0x开头的整型常量，代表后续字符为16进制表达。于是0x20也就是16进制的20，即10进制的32。另外，0x20作为单字节表示，可以用于字符型变量的赋值，用于char时，其代表ascii码值0x20，即字符空格' '。

好了,前期的准备工作做完了,让我们按步分析 bits 中的内容吧:

4、bits探索

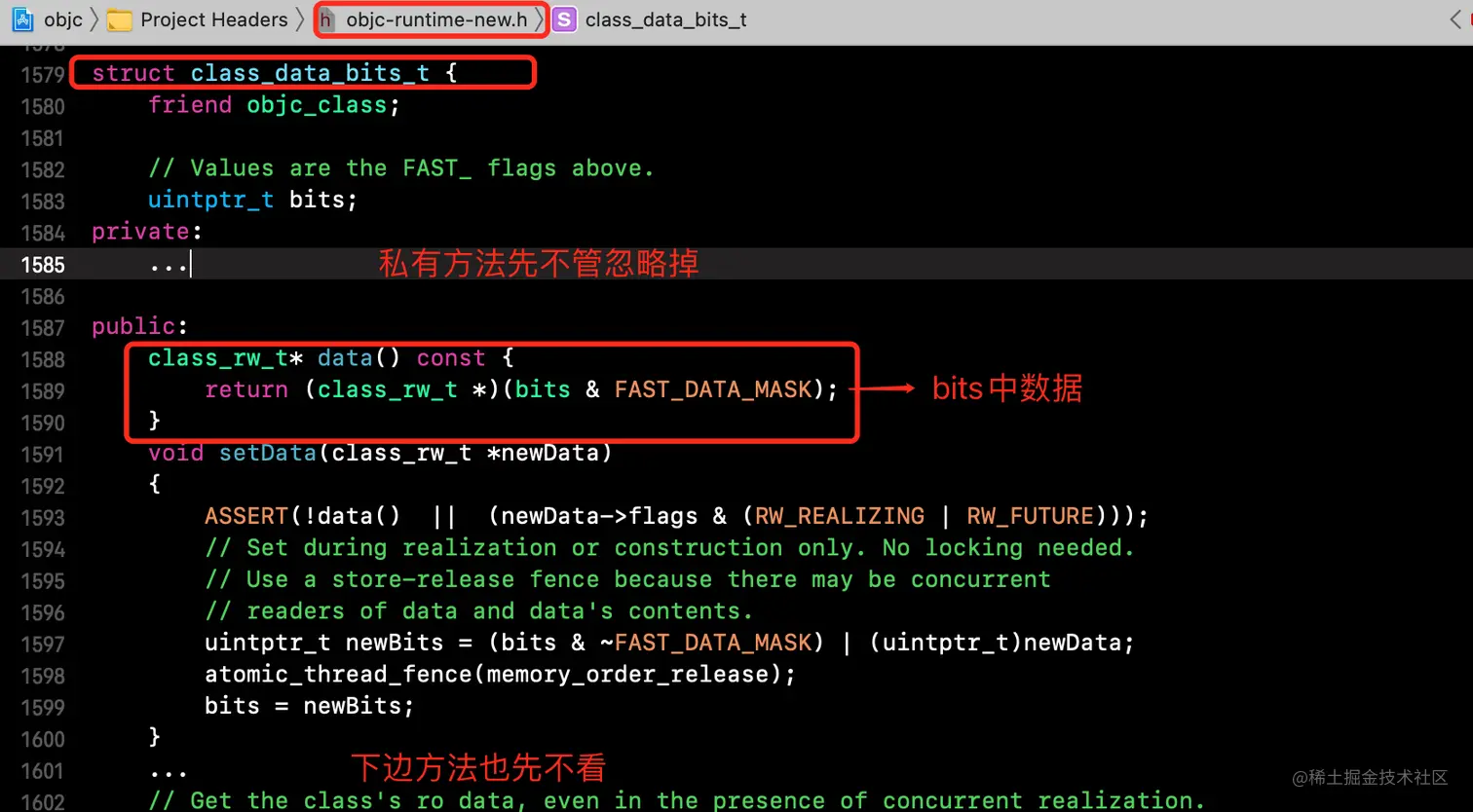

4.1、bits结构

struct class_data_bits_t {
    //与objc_class成为友元
    friend objc_class;

    // Values are the FAST_ flags above.
    uintptr_t bits;
private:
    bool getBit(uintptr_t bit) const
    {
        return bits & bit;
    }

    // Atomically set the bits in `set` and clear the bits in `clear`.
    // set and clear must not overlap.
    void setAndClearBits(uintptr_t set, uintptr_t clear)
    {
        ASSERT((set & clear) == 0);
        uintptr_t newBits, oldBits = LoadExclusive(&bits);
        do {
            newBits = (oldBits | set) & ~clear;
        } while (slowpath(!StoreReleaseExclusive(&bits, &oldBits, newBits)));
    }

    void setBits(uintptr_t set) {
        __c11_atomic_fetch_or((_Atomic(uintptr_t) *)&bits, set, __ATOMIC_RELAXED);
    }

    void clearBits(uintptr_t clear) {
        __c11_atomic_fetch_and((_Atomic(uintptr_t) *)&bits, ~clear, __ATOMIC_RELAXED);
    }

public:
    //存放类的实例方法、协议、属性等
    class_rw_t* data() const {
        return (class_rw_t *)(bits & FAST_DATA_MASK);
    }
    void setData(class_rw_t *newData)
    {
        ASSERT(!data()  ||  (newData->flags & (RW_REALIZING | RW_FUTURE)));
        // Set during realization or construction only. No locking needed.
        // Use a store-release fence because there may be concurrent
        // readers of data and data's contents.
        uintptr_t newBits = (bits & ~FAST_DATA_MASK) | (uintptr_t)newData;
        atomic_thread_fence(memory_order_release);
        bits = newBits;
    }

    // Get the class's ro data, even in the presence of concurrent realization.
    // fixme this isn't really safe without a compiler barrier at least
    // and probably a memory barrier when realizeClass changes the data field
    const class_ro_t *safe_ro() const {
        class_rw_t *maybe_rw = data();
        if (maybe_rw->flags & RW_REALIZED) {
            // maybe_rw is rw
            return maybe_rw->ro();
        } else {
            // maybe_rw is actually ro
            return (class_ro_t *)maybe_rw;
        }
    }
    ......
}

friend ：友元，C++中提供的修饰符，为了能通过一些函数方法访问其他类中受保护的私有成员

4.2、`clean memory` 与 `dirty memory`

clean memory
- 加载后不会发生改变的内存
- 可以进行移除，因为需要时可以从磁盘中重新加载
dirty memory : 进程运行时会发生改变的内存
- 会发生改变的内存
- 进程在运行它就必须一直存在

4.3、`class_ro_t`、`class_rw_t` 与 `class_rw_ext_t`

4.3.1、什么是 class_ro_t

当编译产生二进制文件后，类中会包含指向 MetaClass、SuperClass、Flags、Method cache的指针，和一个指向更多数据的指针，这个存放额外信息的地方就叫做 class_ro_t
ro 是 clean memory (read only),是编译时产生
当类第一次从磁盘加载到内存时，结构还是如此，但类结构一经使用就会变成 dirty memory，因为运行时会向它写入新的数据

ro的内容

struct class_ro_t {
    uint32_t flags;
    uint32_t instanceStart;
    //Size
    uint32_t instanceSize;
#ifdef __LP64__
    uint32_t reserved;
#endif

    union {
        const uint8_t * ivarLayout;
        Class nonMetaclass;
    };

    explicit_atomic<const char *> name;
    // With ptrauth, this is signed if it points to a small list, but
    // may be unsigned if it points to a big list.
    //方法列表
    void *baseMethodList;
    //协议
    protocol_list_t * baseProtocols;
    //成员变量
    const ivar_list_t * ivars;

    const uint8_t * weakIvarLayout;
    property_list_t *baseProperties;

    // This field exists only when RO_HAS_SWIFT_INITIALIZER is set.
    _objc_swiftMetadataInitializer __ptrauth_objc_method_list_imp _swiftMetadataInitializer_NEVER_USE[0];
    _objc_swiftMetadataInitializer swiftMetadataInitializer() const {
        if (flags & RO_HAS_SWIFT_INITIALIZER) {
            return _swiftMetadataInitializer_NEVER_USE[0];
        } else {
            return nil;
        }
    }
    ......
}

4.3.2、什么是 class_rw_t

当一个类首次被使用时，运行时会为它分配额外的存储容量用于读取-编写数据，这个储存空间叫做 class_rw_t
rw 是 dirty memory (read write),是运行时产生
rw 会把 ro 数据剪切进来

rw的内容

struct class_rw_t {
// Be warned that Symbolication knows the layout of this structure.
    uint32_t flags;
    uint16_t witness;
#if SUPPORT_INDEXED_ISA
    uint16_t index;
#endif

    explicit_atomic<uintptr_t> ro_or_rw_ext;

    Class firstSubclass;
    Class nextSiblingClass;

    ......
public:
    const class_ro_t *ro() const {
        auto v = get_ro_or_rwe();
        if (slowpath(v.is<class_rw_ext_t *>())) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->ro;
        }
        return v.get<const class_ro_t *>(&ro_or_rw_ext);
    }

    void set_ro(const class_ro_t *ro) {
        auto v = get_ro_or_rwe();
        if (v.is<class_rw_ext_t *>()) {
            v.get<class_rw_ext_t *>(&ro_or_rw_ext)->ro = ro;
        } else {
            set_ro_or_rwe(ro);
        }
    }
    //实例方法
    const method_array_t methods() const {
        auto v = get_ro_or_rwe();
        if (v.is<class_rw_ext_t *>()) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->methods;
        } else {
            return method_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseMethods()};
        }
    }
    //属性
    const property_array_t properties() const {
        auto v = get_ro_or_rwe();
        if (v.is<class_rw_ext_t *>()) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->properties;
        } else {
            return property_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseProperties};
        }
    }
    //协议
    const protocol_array_t protocols() const {
        auto v = get_ro_or_rwe();
        if (v.is<class_rw_ext_t *>()) {
            return v.get<class_rw_ext_t *>(&ro_or_rw_ext)->protocols;
        } else {
            return protocol_array_t{v.get<const class_ro_t *>(&ro_or_rw_ext)->baseProtocols};
        }
    }
};

First Subclass、Next Subling Class:运行时才会生成的信息，所有的类都会变成一个树状结构，就是通过First Subclass和Next Subling Class指针实现的，从而实现运行时遍历当前使用的所有类

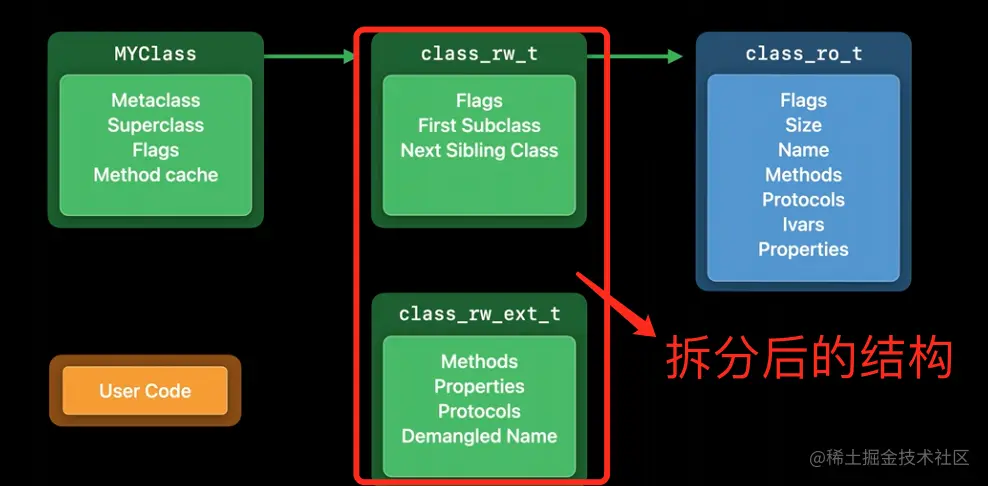

4.3.3、什么是 class_rw_ext_t

如果按照原有思路 rw 中包含一份ro，当该 类有分类或者动态修改时又需要复制一整份ro内容用于修改及后续使用，但复制一整份ro内容明显会生成更多的dirty memory（真正改变自身方法的类大概只有10%）
为了节省内存，苹果将 被修改的内容单独存到了一个空间中，这个单独存放被修改的内容的空间叫做 class_rw_ext_t，如此一来，就 不需要复制整个ro内容，而只需复制ro中被修改的内容即可
在 rw 中调用内容时需要判断是否存在 rwe，如果有 rwe 则从 rwe 中获取数据(动态修改过)，如果没有 rwe 则直接从ro中获取数据

rwe的内容

struct class_rw_ext_t {
    DECLARE_AUTHED_PTR_TEMPLATE(class_ro_t)
    class_ro_t_authed_ptr<const class_ro_t> ro;
    method_array_t methods;
    property_array_t properties;
    protocol_array_t protocols;
    char *demangledName;
    uint32_t version;
};

Methods、Properties、protocols：包含这3个是因为它们可以在运行时进行修改，当category被加载时，它可以向类中添加新的方法，也可以通过runtime API添加它们
Demangled Name：这个是只有Swift才会使用的字段，因为整个数据结构OC与Swift是共享的，但是Swift类本身并不需要这个字段，是为了有人要访问Swift的OC名称的时候使用，利用率比较低

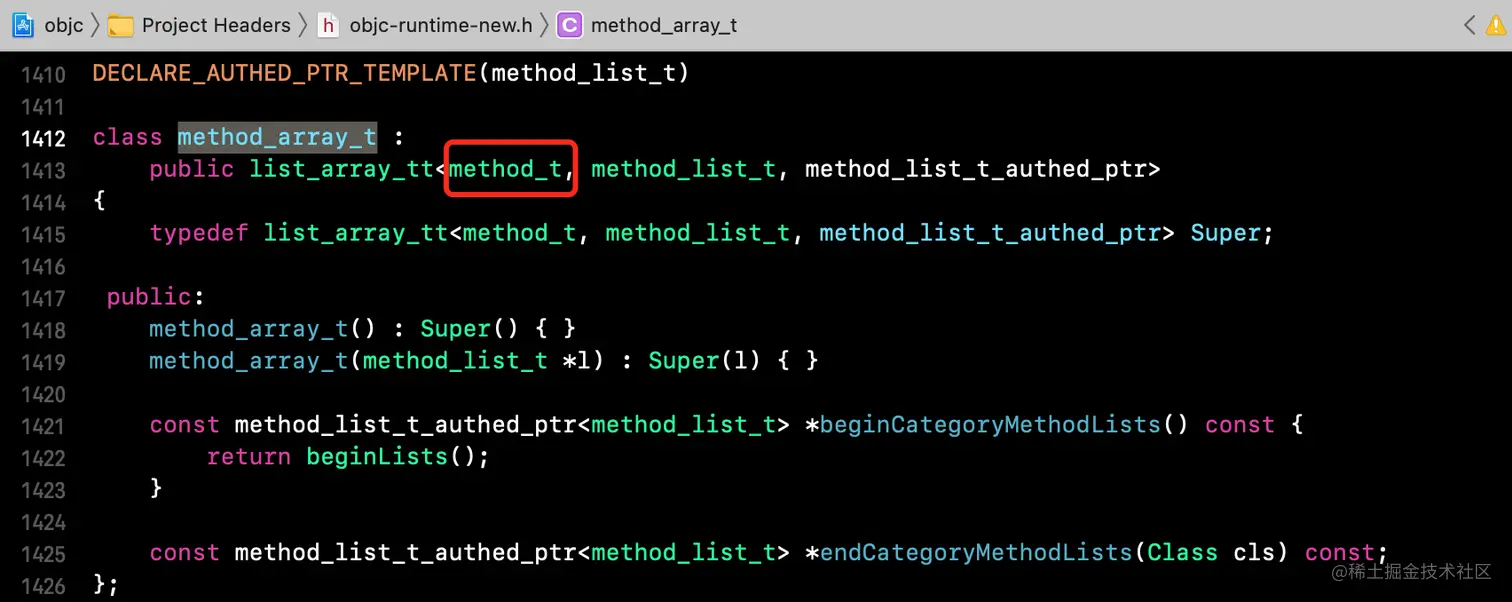

list_array_tt模板容器

method_array_t、property_array_t、protocol_array_t都是通过这个模板容器创建的

//继承自list_array_tt 模板容器
class method_array_t :
    public list_array_tt<method_t, method_list_t, method_list_t_authed_ptr>
{
    typedef list_array_tt<method_t, method_list_t, method_list_t_authed_ptr> Super;

public:
    method_array_t() : Super() { }
    method_array_t(method_list_t *l) : Super(l) { }

    const method_list_t_authed_ptr<method_list_t> *beginCategoryMethodLists() const {
        return beginLists();
    }

    const method_list_t_authed_ptr<method_list_t> *endCategoryMethodLists(Class cls) const;
};

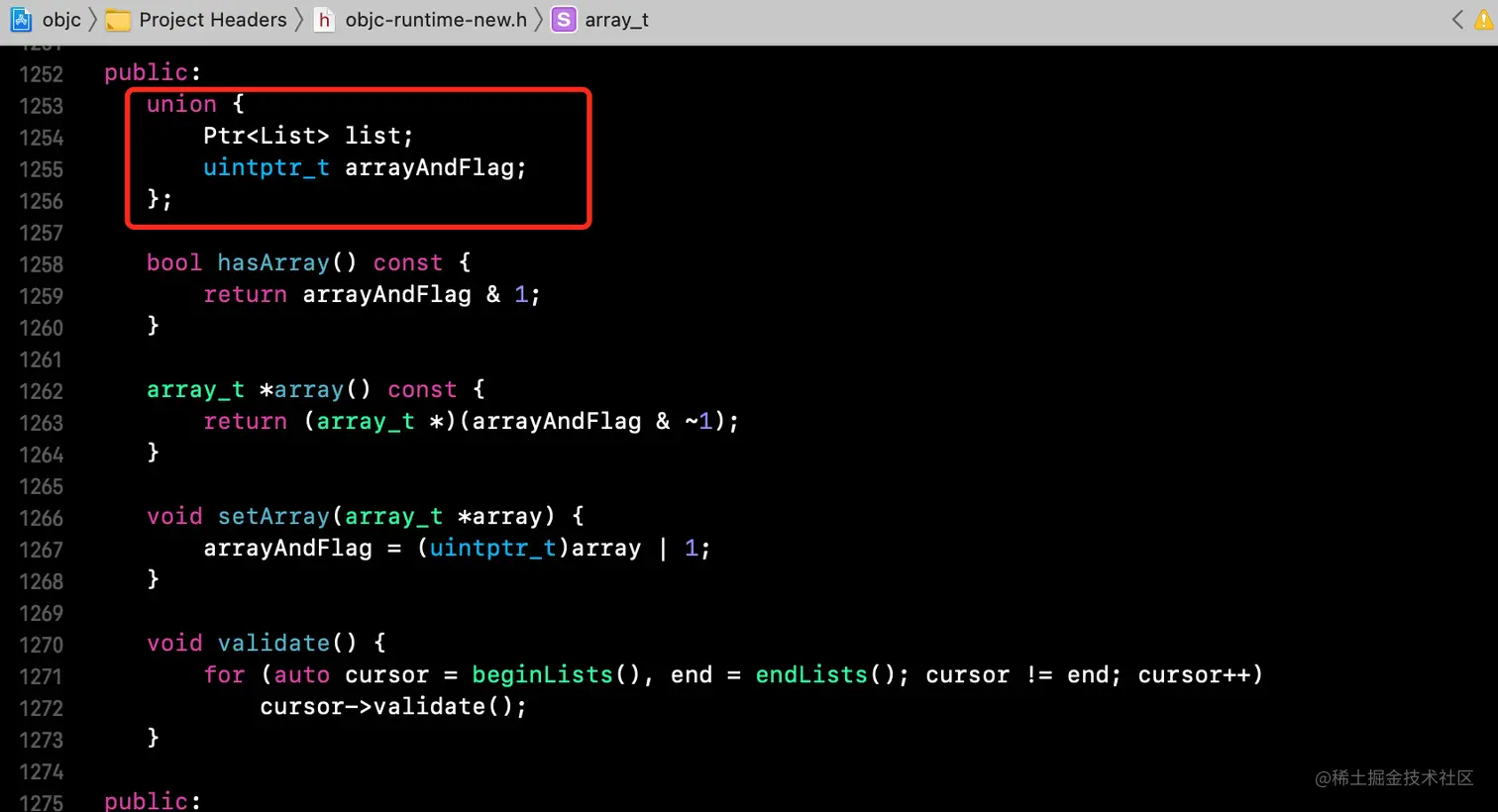

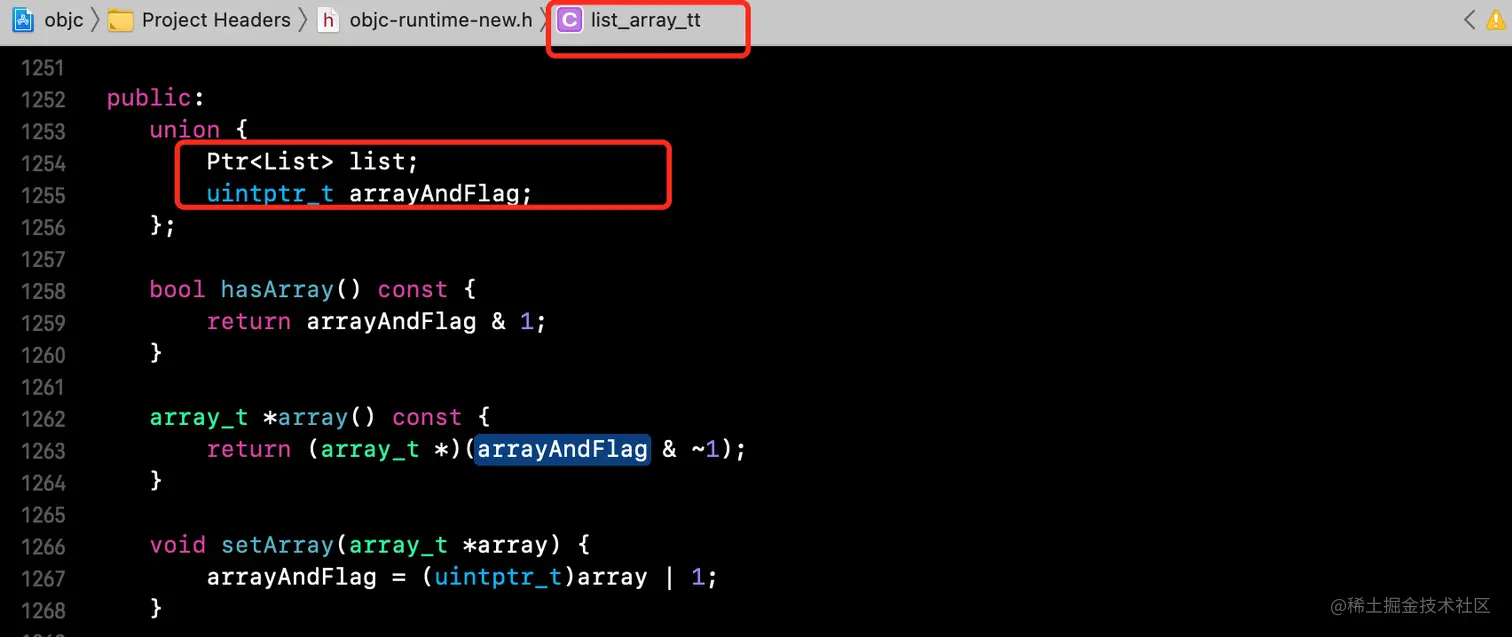

list_array_tt<>模板容器结构：
```
template <typename Element, typename List, template<typename> class Ptr>
class list_array_tt {
    ......
}
```
- Element：代表元素类型，List：代表容器类型
- 专门用来初始化容器（method_array_t、protocol_array_t、protocol_array_t）

ro、rw、rwe优化后结构

class_ro_t (二进制文件中)	class_rw_t (类首次使用时)	class_rw_ext_t (有动态修改时)
flags	flags	methods
instanceStart	witness	properties
instanceSize	firstSubclass	protocols
reserved	nextSiblingClass	demangledName
name		version
ivarLayout	一份ro数据
weakIvarLayout	rwe数据(可选)
ivars
baseMethodList
baseProtocols
baseProperties

总结

rw 中可以获取 Methods、Properties、Protocols，但实际直接来源是rw中复制的ro或者rwe
被修改过的内容才生成rwe，不修改不生成

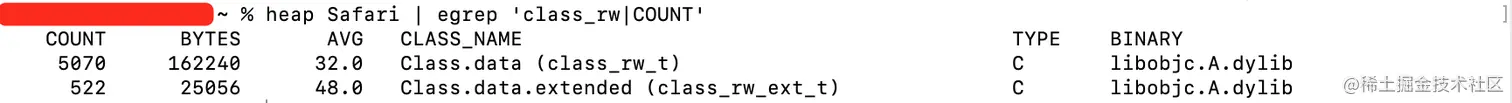

通过终端命令查看一下class_rw占用情况(以苹果自带的Safari为例)
```
//Safari
heap Safari | egrep 'class_rw|COUNT'
```
- 我们看到class_rw_t一共占用162240字节,而class_rw_ext_t则占用了25056字节，相当于其15%多

4.4、根据 bits 结构验证打印 Properties、Methods、Protocols

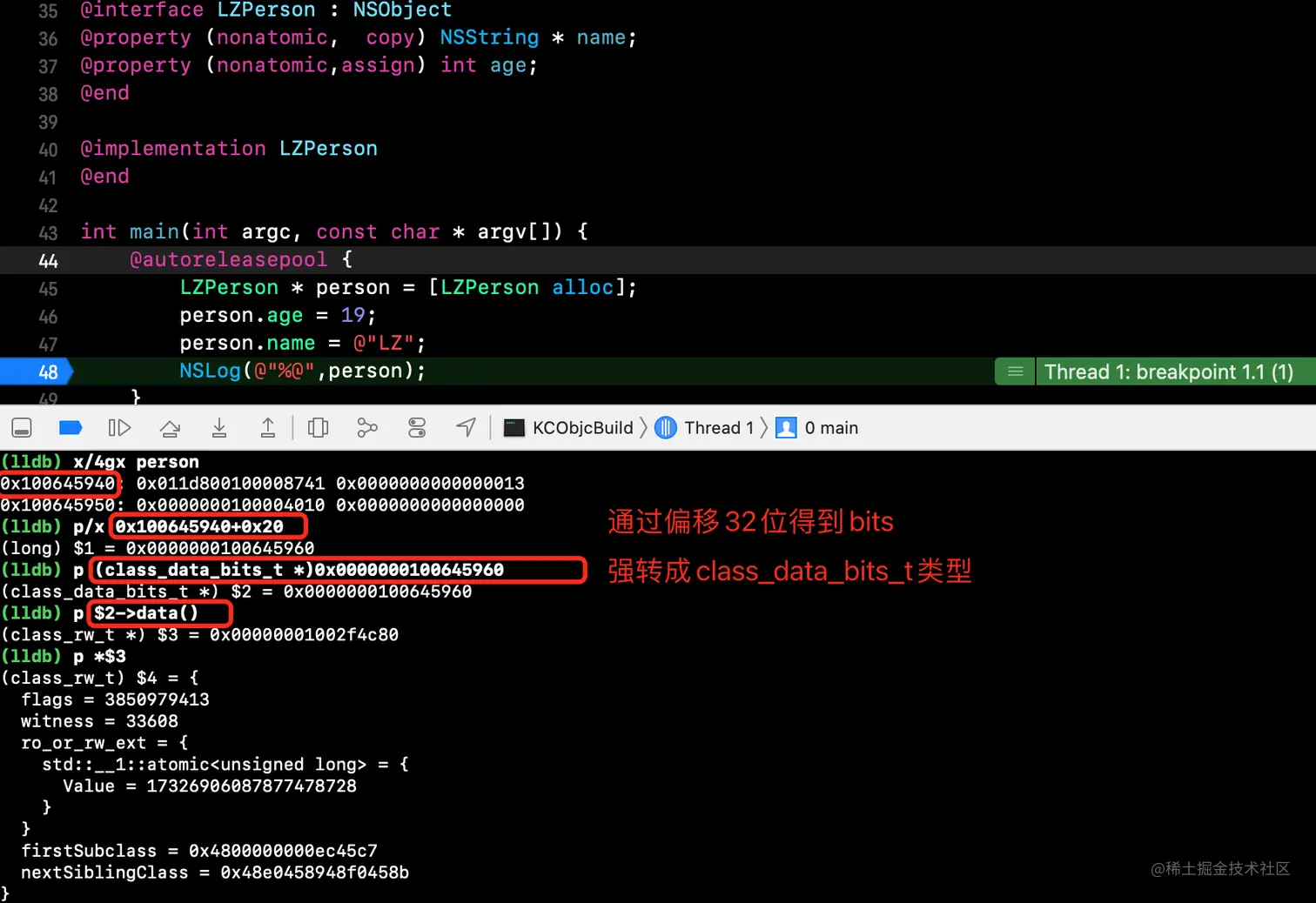

1、根据偏移获取`class_data_bits_t`类型的 bits

x/4gx test其中首地址 0x100645940
0x100645940平移32字节为0x100645960
因为bits是class_data_bits_t类型, 我们要取地址所以class_data_bits_t *类型强转一下, 变成指针地址

2、获取 bits 中`class_rw_t *`类型的 data

p $2->data()是因为struct class_data_bits_t源码(->是因为当前的是指针, 结构体的话用.)

3、打印 data 下的 Properties 与 Methods

根据上面class_rw_t(结构体)结构，里面提供一些属性properties, 方法列表methods, 协议列表protocols的方法、list_array_tt<> 提供对应容器

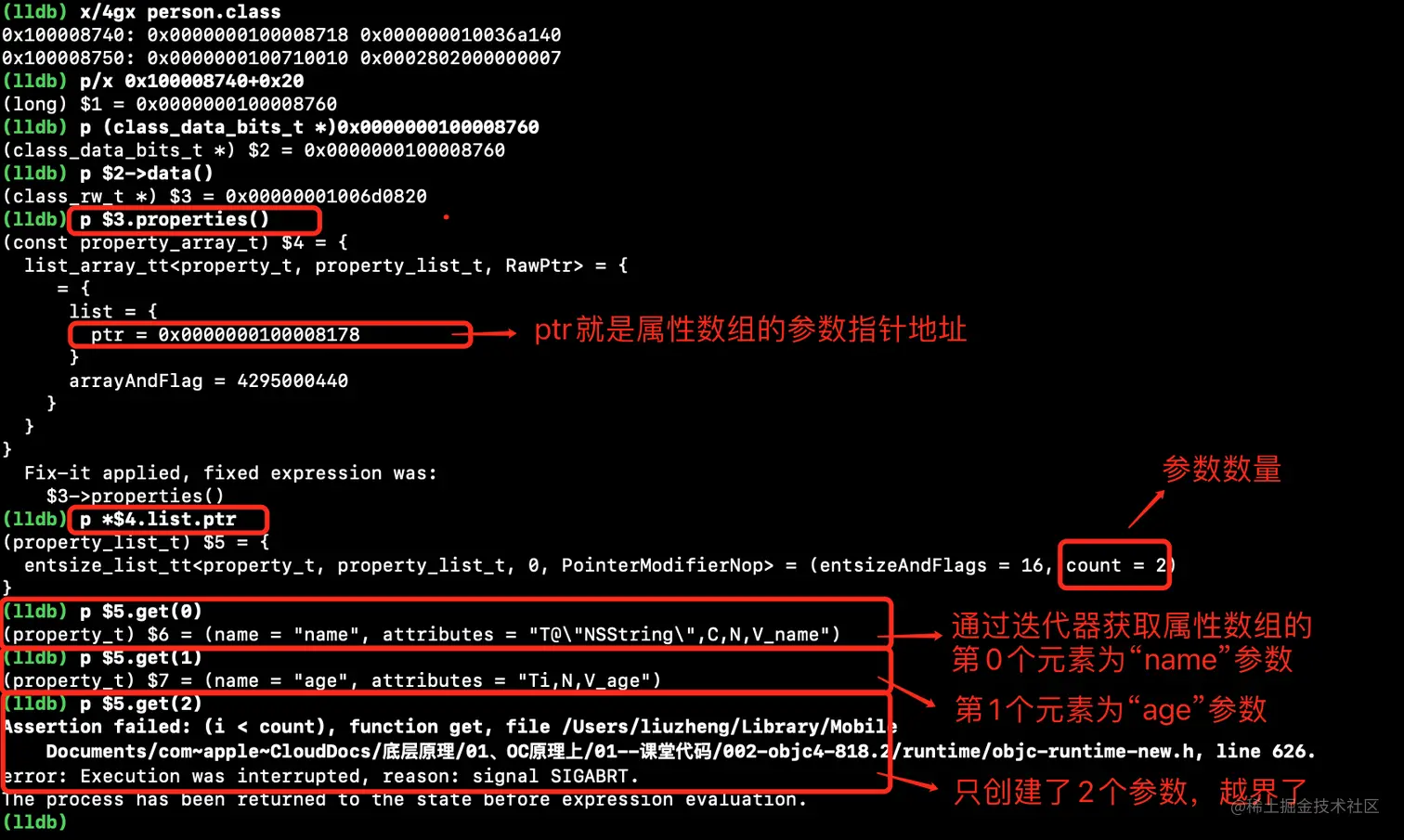

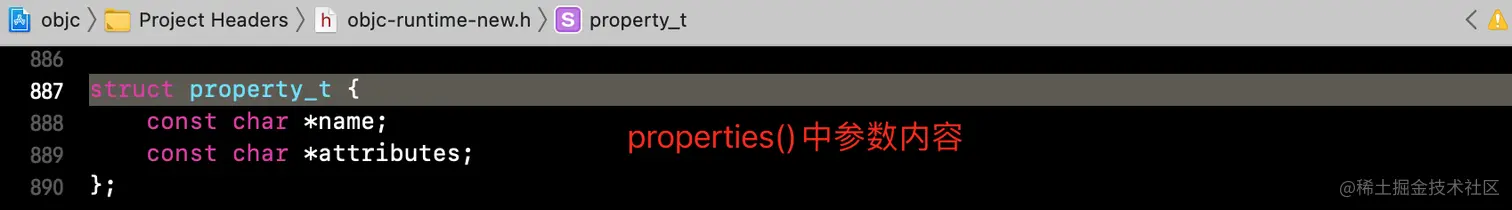

打印属性列表 验证打印步骤 :

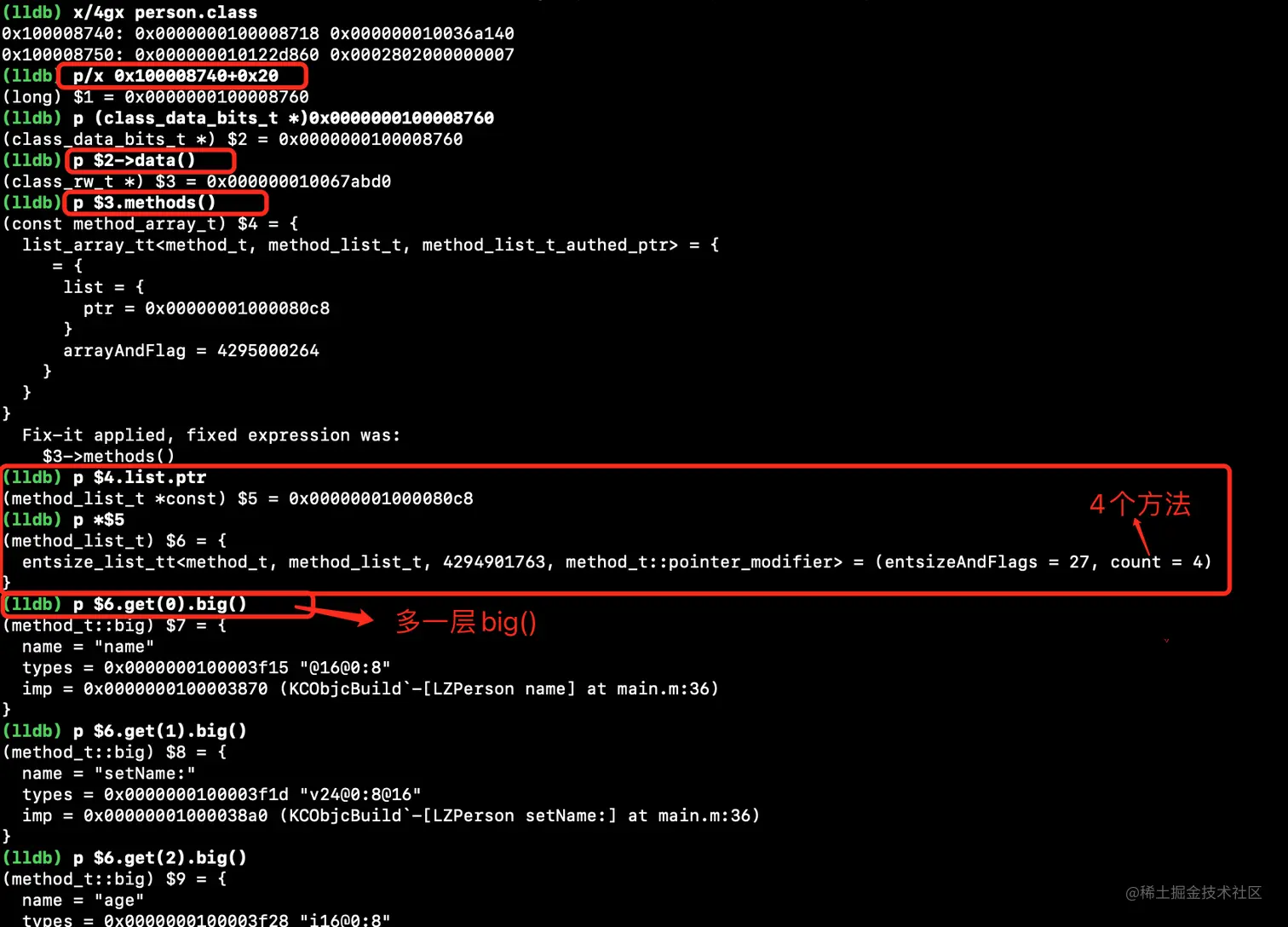

打印方法列表 验证打印步骤 :

根据芯片英特尔和M1不同，英特尔大端模式用.big()，M1小端模式用 small 提供的.getDescription()方法

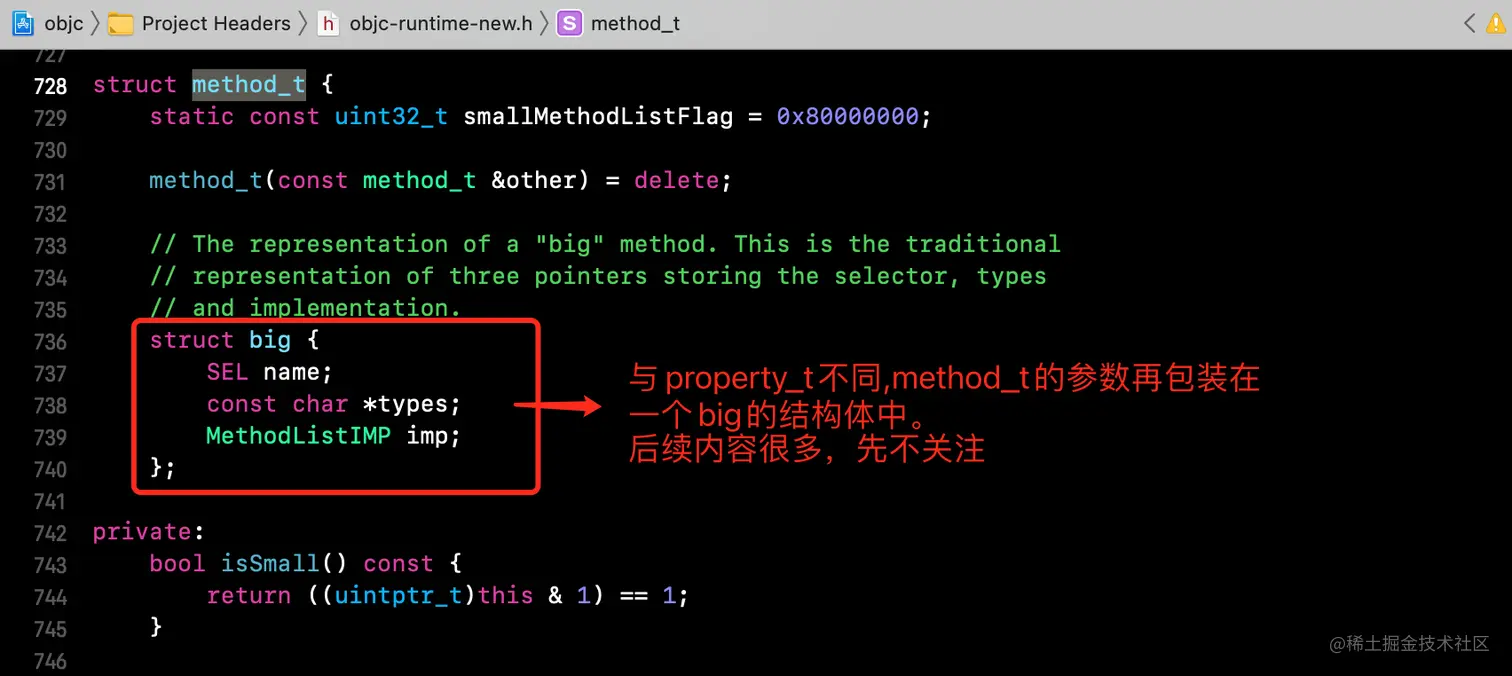

struct method_t {
   static const uint32_t smallMethodListFlag = 0x80000000;

   method_t(const method_t &other) = delete;

   // The representation of a "big" method. This is the traditional
   // representation of three pointers storing the selector, types
   // and implementation.

   //big中存放了方法名和函数指针地址
   struct big {
       //方法名称
       SEL name;
       const char *types;
       //函数指针地址
       MethodListIMP imp;
   };

private:
   bool isSmall() const {
       return ((uintptr_t)this & 1) == 1;
   }

   // The representation of a "small" method. This stores three
   // relative offsets to the name, types, and implementation.
   struct small {
       // The name field either refers to a selector (in the shared
       // cache) or a selref (everywhere else).
       RelativePointer<const void *> name;
       RelativePointer<const char *> types;
       RelativePointer<IMP> imp;

       bool inSharedCache() const {
           return (CONFIG_SHARED_CACHE_RELATIVE_DIRECT_SELECTORS &&
                   objc::inSharedCache((uintptr_t)this));
       }
   };
   ......
}

打印协议列表 协议列表的list结构, 获取data后 p $3.protocols()即可

补充

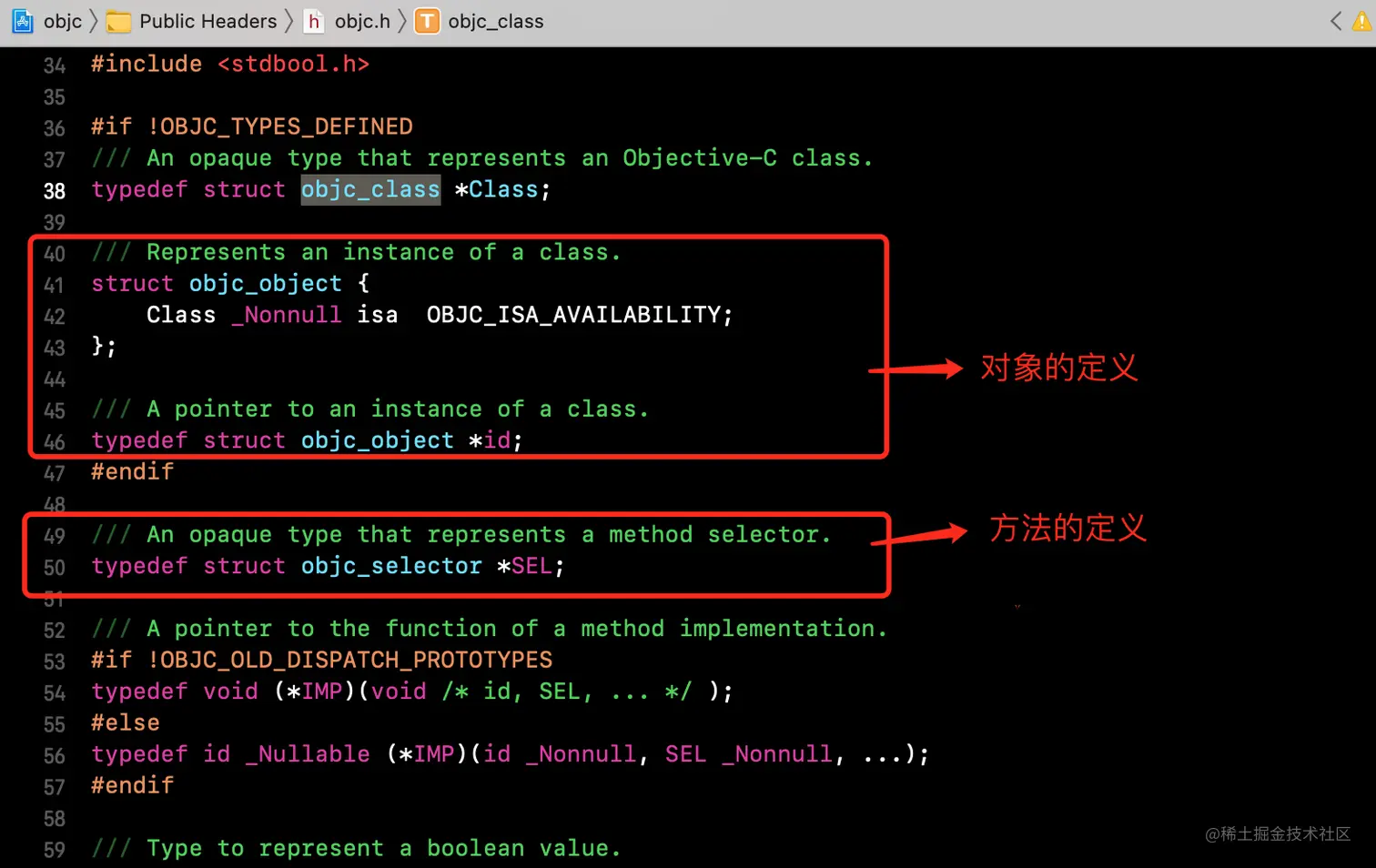

objc_object VS NSObject、objc_class VS Class、dispatch_objc VS dispatch,iOS底层实现使用带objc内容进行操作
当 类中有成员变量时，methods 中会有一个.cxx_destruct方法，是ARC下自动生成的析构函数

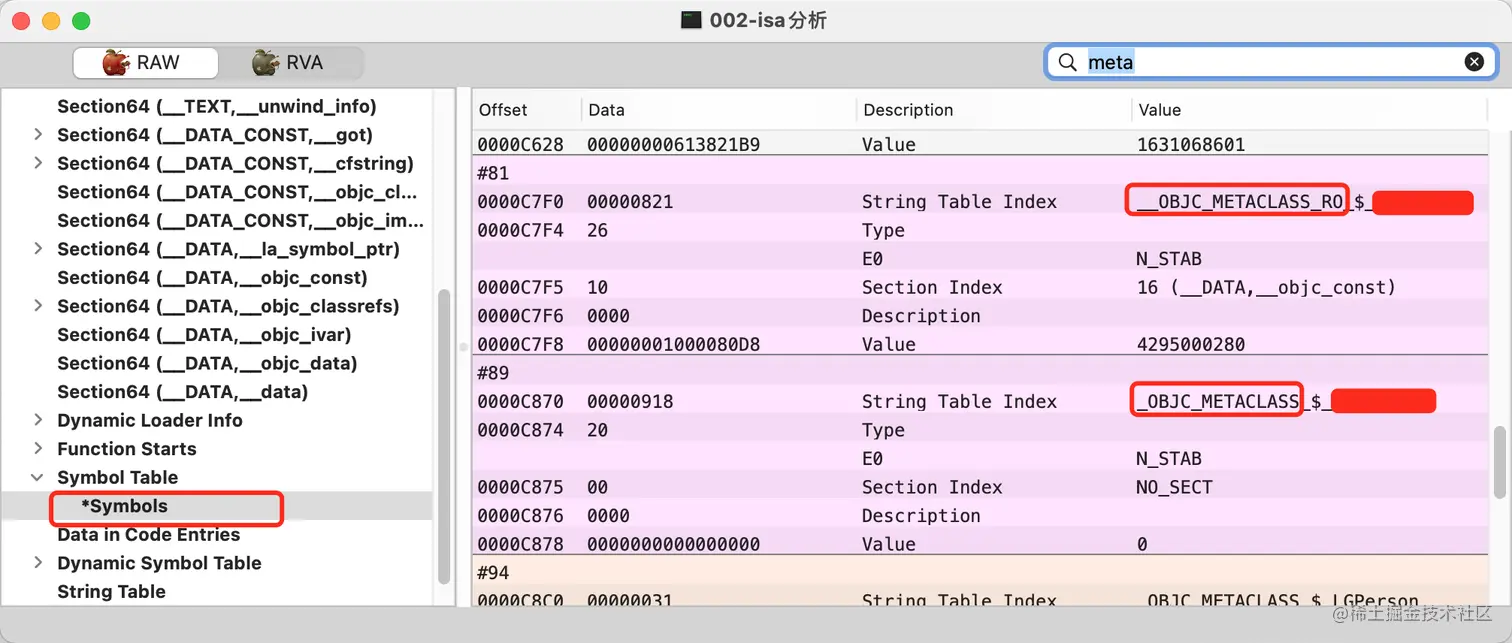

MachOView(反编译)

Symbol Table → Symbols中可看到, 实际在底层多了个_OBJC_METACLASS(meta class : 元类)
