关于标准 MVVM 设计模式在 Android 中应用的思考

首先表明态度, I think:
网上流传的 ViewModel + LiveData + XXX 的号称 MVVM 的代码设计基本都是假的（fake news :P)

MVVM

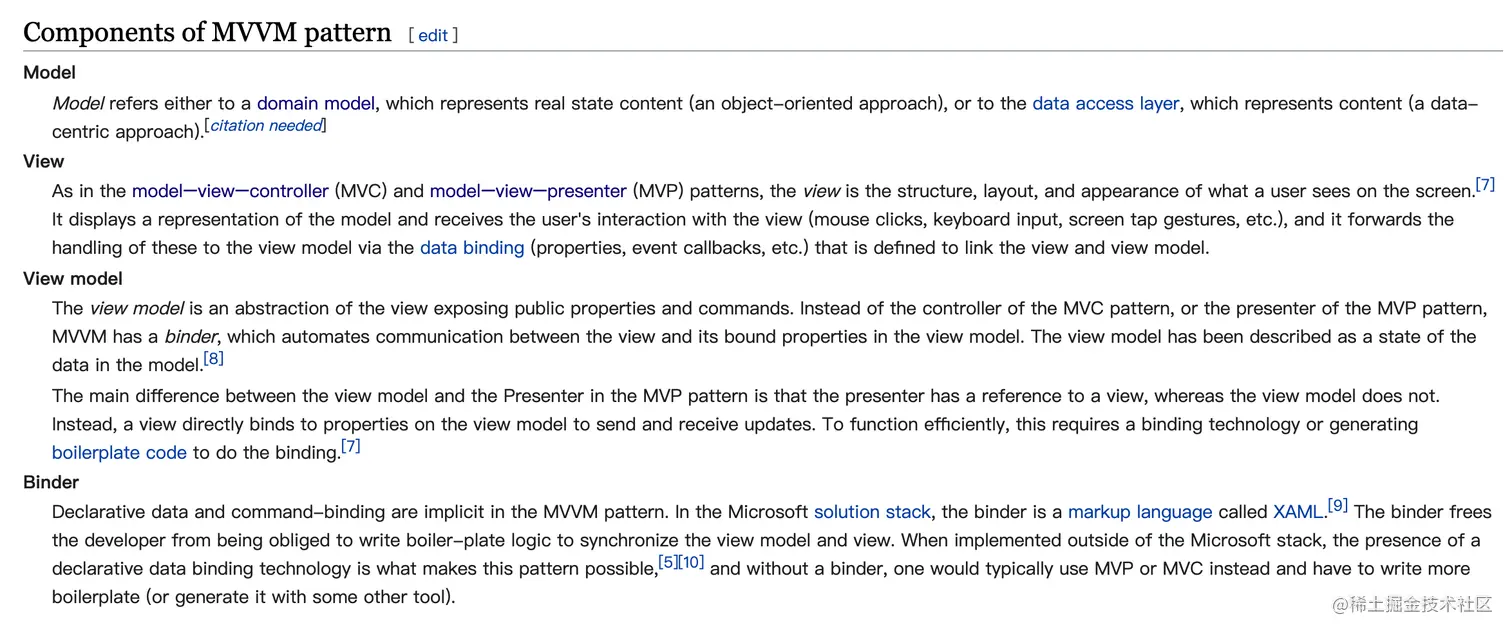

首先说一下 MVVM 这种架构模式（或者说设计模式），我对它的认识源于维基百科

我们来看看关于 MVVM 各组件的标准定义

• model: 没啥好说的，跟 MVP MVC 之流大差不差，定义了业务（数据）逻辑和数据的模型
• view: 还是没啥好说的，就是视图层，用户界面
• view-model: 关键在这里，我们所谓的 view-model 其实是从 presenter 胶水演化出来的，暴露视图的公开属性和指令，本质上就是 view 视图对应的一个 model
  • 首先，它是一个 view model，对 model 层暴露来自 view 层的一些公开属性，以及来自 view 层的一些指令（presenter?）
  • And，binder: view-model 区别于 presenter 与 controller，它有一个称之 binder 的东西，作用是处理 view-model 中暴露的视图属性（状态）与视图 UI 的自动同步

所以 MVVM 模式下的流转路径应该是这样的：

• view: user input event -> view-model: view property or command
• view-model: handle input, biz model -> model: biz data/logic processing
• model: state chagne events(data) -> view-model: handle biz state
• view-model: ui state update -> binder: handle ui state synching

MVP

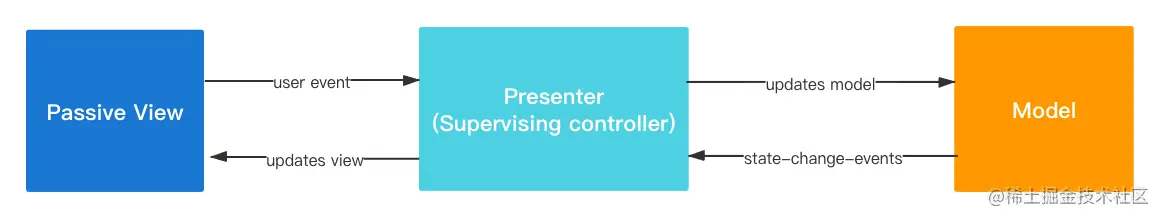

ok，我们再来看一下 MVP 是怎么流转的

• view: User input event -> presenter: function (command)
• presenter: biz model -> model: biz data/logic processing
• model: state change events(data) -> presenter: convert biz state
• presenter: biz state/data -> view: refresh ui

仔细对比一下网上流传的基于 Jetpack ViewModel + LiveData 的伪 MVVM（MVP）的流转情况：

1. Activity/Fragemnt -> ViewModel, 这是 view -> presenter
2. ViewModel 调用 model 处理网络请求、数据逻辑、文件 IO 等业务逻辑，这是 presenter -> model
3. 这里我们看一下在 ViewModel 中完成了业务逻辑通知 UI 刷新，通过 LiveData 的 setValue/postValue 更新状态，
   view 层通过 viewModel.xxxLiveData.observe(lifecycleOwner) { data -> … }

在最后一个环节，我们对比一下经典的 MVP 模式的写法：presenter 通过持有的 view 接口通知视图变更，view 层在对应的接口实现中完成对 UI 组件的更新

看 ~ 发现了什么
即使是通过 LiveData 观察者模式在 view 层实现对数据的观察，省去了经典 MVP 写法的 view 接口定义和耦合，但是在事件（数据）流转的路径上，依然是走的 MVP 的模式

对比 MVVM 定义的工作流程，不难发现，其中最大的差异在于 binder 这个角色的存在
binder 作为实现数据和 UI 同步的重要组件，同时按照 MVVM 模式的定义，属于 view-model 的内部成员

因此可以得出结论：MVVM 的关键在于，用户事件的流转是单向，从 view 层开始，到 view-model 结束；而这其中的关键在于 binder

Jetpack data-binding

Databinding 就是 Google 爸爸为我们提供的一个官方 binder 实现方案

即：

• MVVM 中的 binder 可以直接使用官方 data-binding 组件来实现
• 不使用 data-binding 组件，自定义处理数据与 UI 的同步的 binder 并在 view-model 中维护，也是规范的 MVVM 写法

DataBinding 分为两个部分

ViewDataBinding：每个被 <layout> 标签包裹的布局都会对应生成一个 ViewDataBinding 的子类作为视图与数据绑定的管理者 Observable/BaseObservable: 实际的 binder 开发接口，需要绑定与 view 层建立绑定关系的数据通过实现此接口并注册成员，即可自动完成监听与同步（实际代码在生成的 XxxLayoutBindingImpl 类中）

关于 DataBinding 的使用及原理，此处不予赘述

MVVM 在实际项目中的落地

sample Activity

class SampleBindingActivity : AppCompatActivity(), ActivityBindingHolder<SampleActivityBinding> by ActivityBinding(R.layout.sample_activity) {

    private val viewModel: SampleViewModel by viewModel()

    override fun onCreate(savedInstanceState: Bundle?) {
        // replace setContentView(), and hold binding instance
        inflateBinding { binding ->
            // init with binding
            binding.initView()
            …
            viewModel.bind(binding)
        }
        …
    }

    private fun SampleActivityBinding.initView() {
        val random = Random()
        btnTest.onClick {
            viewModel.random = random.nextInt(100)
        }
    }
}

sample layout

<layout xmlns:android="http://schemas.android.com/apk/res/android">
    <data>
        <variable
            name="binder"
            type="package.SampleBinder" />
    </data>

    <androidx.constraintlayout.widget.ConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <androidx.appcompat.widget.AppCompatTextView
            android:id="@+id/tv_nickname"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:maxLines="1"
            android:text="@{binder.nickname}"
            android:textSize="12sp"
            app:layout_constraintBottom_toTopOf="parent"
            app:layout_constraintEnd_toEndOf="@id/channel_name"
            app:layout_constraintStart_toStartOf="@id/program_vip" />

        <androidx.appcompat.widget.AppCompatButton
            android:id="@+id/btn_test"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintTop_toBottomOf="@id/tv_nickname" />
    </androidx.constraintlayout.widget.ConstraintLayout>
</layout>

sample view-model

class SampleViewModel : ViewModel() {

    var random: Int by ObservableProperty(0) { binder.nickname = "Nickname_$it" }

    private val model = SampleModel() // biz handler model, network/data/io etc.
    private val binder = SampleBinder() // binder for sync data and view state

    fun bind(binding: ViewDataBinding) {
        binding.setVariable(BR.binder, binder)
    }

    …
}

sample binder

class SampleBinder : BaseObservable() {

    @get:Bindable
    var nickname: String by observableField(BR.nickname, "Nickname")

    …
}

注：

ActivityBindingHolder 👉🏻 android-zanpakuto: ActivityBinding.kt
func: viewModel 👉🏻 android-zanpakuto: ViewModel.kt
func: ObservableProperty 👉🏻 android-zanpakuto: ObservableProperty.kt
func: observableField 👉🏻 android-zanpakuto: ObservableAttribute.kt
