1. 前言

我们在文章《ELK专题：Day1——最小化搭建ELK集群，采集Nginx日志》中已完成了ELK集群的搭建，并且成功采集到Nginx的日志并显示在Kibana的页面中。但我们发现，在Kibana的页面中，对于采集回来的整段Nginx日志，只作为一个text格式的字段去存储，没有对日志内容进行解析和识别。

我们将会在后面的内容研究和解决这个问题。

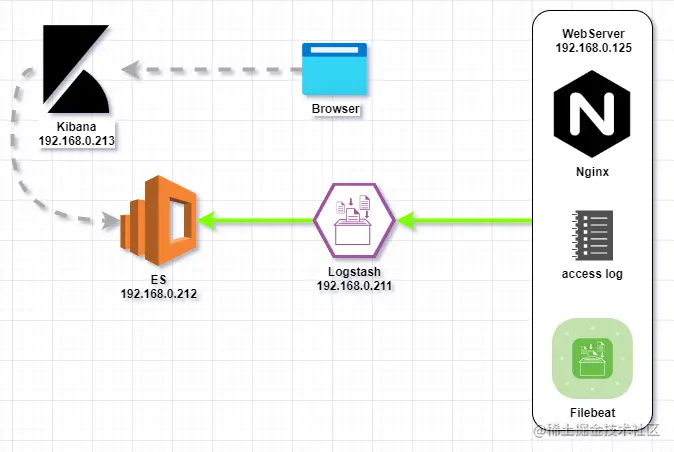

集群架构图如下：


2. 需求分析

2.1 Nginx日志格式

根据官网Module ngx_http_log_module的解析，在默认配置下，Nginx日志使用combined格式：

log_format combined '$remote_addr - $remote_user [$time_local] '
                    '"$request" $status $body_bytes_sent '
                    '"$http_referer" "$http_user_agent"';

在本实验环境中，Nginx的其中一条access_log内容如下：

192.168.0.123 - - [11/Aug/2021:09:31:49 +0800] "GET /2021/07/31/ELK1/ HTTP/1.1" 200 17188 "http://192.168.0.125/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.131 Safari/537.36"

结合Nginx日志格式配置，我们可以得出以下内容：

remote_addr192.168.0.123
remote_usernull
time_local11/Aug/2021:09:31:49 +0800
requestGET /2021/07/31/ELK1/ HTTP/1.1
status200
body_bytes_sent17188
http_refererhttp://192.168.0.125/
http_user_agentMozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.131 Safari/537.36

2.2 ES中的索引内容

我们在Kibana的页面中可以发现，ES对Nginx日志的识别为一个text字段：

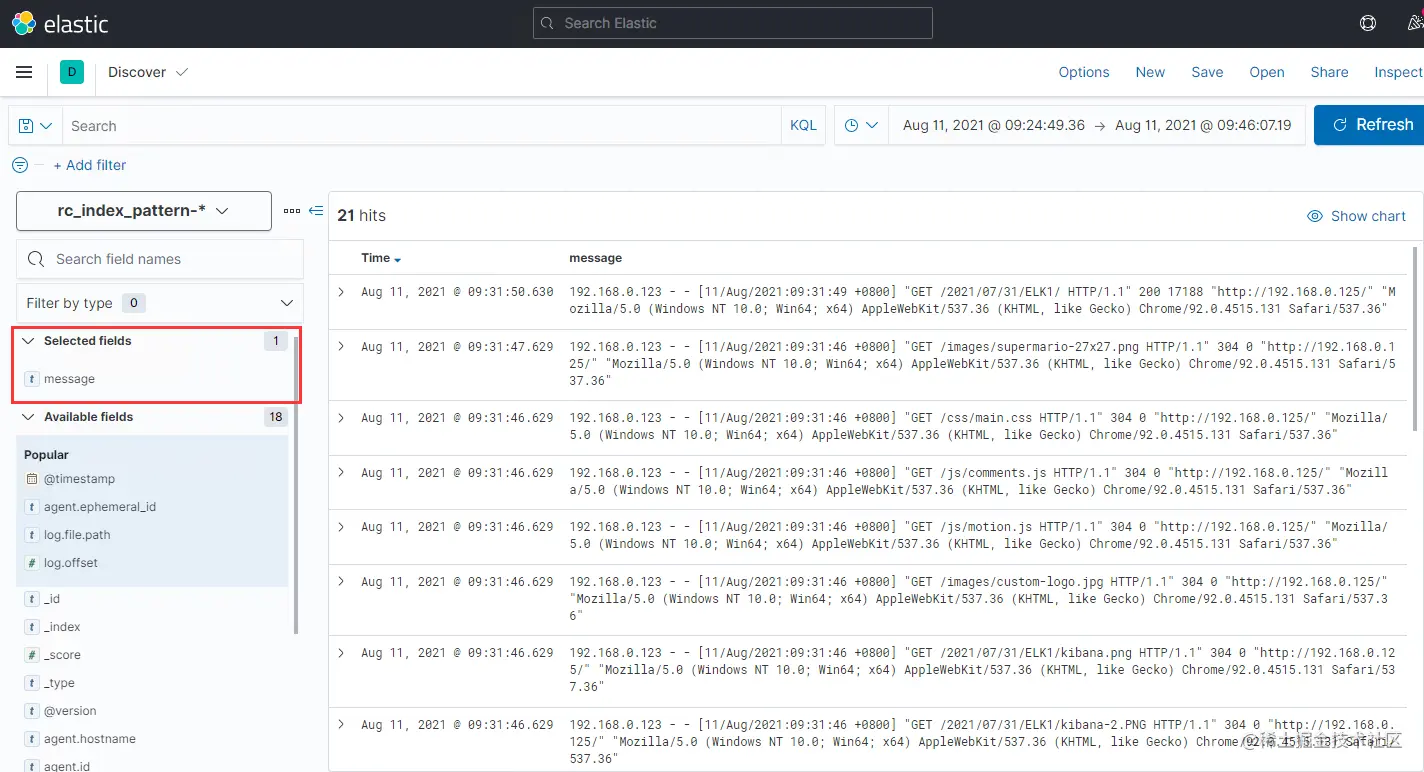

在Kibana的Discover页面中，只选取选取message字段，显示如下：


在ES中查看完整的索引内容如下：

点击展开完整json

    {
      "_index": "rc_index_pattern-2021.08.11",
      "_type": "_doc",
      "_id": "iPzWMnsB-S8uwXpkUkQ3",
      "_version": 1,
      "_score": null,
      "fields": {
        "agent.version.keyword": [
          "7.13.4"
        ],
        "input.type.keyword": [
          "log"
        ],
        "host.name.keyword": [
          "hexo"
        ],
        "tags.keyword": [
          "beats_input_codec_plain_applied"
        ],
        "agent.hostname.keyword": [
          "hexo"
        ],
        "agent.type": [
          "filebeat"
        ],
        "ecs.version.keyword": [
          "1.8.0"
        ],
        "@version": [
          "1"
        ],
        "agent.name": [
          "hexo"
        ],
        "host.name": [
          "hexo"
        ],
        "log.file.path.keyword": [
          "/var/log/nginx/hexo_access.log"
        ],
        "agent.type.keyword": [
          "filebeat"
        ],
        "agent.ephemeral_id.keyword": [
          "43714af4-5bf6-43c0-9c1a-4c223fddc273"
        ],
        "agent.name.keyword": [
          "hexo"
        ],
        "agent.id.keyword": [
          "d2f43da1-5024-4000-9251-0bcc8fc10697"
        ],
        "input.type": [
          "log"
        ],
        "@version.keyword": [
          "1"
        ],
        "log.offset": [
          4678
        ],
        "agent.hostname": [
          "hexo"
        ],
        "message": [
          "192.168.0.123 - - [11/Aug/2021:09:31:49 +0800] \"GET /2021/07/31/ELK1/ HTTP/1.1\" 200 17188 \"http://192.168.0.125/\" \"Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.131 Safari/537.36\""
        ],
        "tags": [
          "beats_input_codec_plain_applied"
        ],
        "@timestamp": [
          "2021-08-11T01:31:50.630Z"
        ],
        "agent.id": [
          "d2f43da1-5024-4000-9251-0bcc8fc10697"
        ],
        "ecs.version": [
          "1.8.0"
        ],
        "log.file.path": [
          "/var/log/nginx/hexo_access.log"
        ],
        "message.keyword": [
          "192.168.0.123 - - [11/Aug/2021:09:31:49 +0800] \"GET /2021/07/31/ELK1/ HTTP/1.1\" 200 17188 \"http://192.168.0.125/\" \"Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.131 Safari/537.36\""
        ],
        "agent.ephemeral_id": [
          "43714af4-5bf6-43c0-9c1a-4c223fddc273"
        ],
        "agent.version": [
          "7.13.4"
        ]
      },
      "sort": [
        1628645510630
      ]
    }

2.3 问题分析

不难看出，当Nginx的日志存储到ES后，ES并没有对日志内容进行字段划分和内容识别，所以我们无法在Kibana上对日志内容进行检索和统计。

为了解决这个问题，我们可以通过修改Logstash的配置，让日志内容在入库到ES之前，先完成日志内容的字段划分和内容识别。

3. Logstash配置思路

参考How Logstash Works我们可以发现，Logstash可以通过丰富的插件实现日志的识别和字段编排功能。

3.1 怎样修改采集到的日志内容

在Day1的集群搭建过程中，我们的Logstash服务并没有使用filter功能，但在本文的需求里面，想要对采集回来的日志内容在入库之前进行加工，就需要通过filter实现。

3.2 如何对日志内容进行分段和识别

grok是目前在logstash中使用最广泛的插件之一，可以很轻易地识别出文本地结构内容，使其便于检索。

详细介绍：Debugging grok expressions

3.3 如何测试配置的运行结果

我们可以在logstash的output中引用codecs插件，当在logstash中配置了输出到codecs时，通过屏幕打印我们可以知道最终logstash的输出结果。此外，我们还可以再引入不同的格式化插件，如rubydebug，使输出的内容更易于阅读。

3.4 logstsh pipeline配置草稿

结合上面的分析，我们可以初步确定，logstash pipline的测试配置大致如下：

input { stdin { } } #直接使用键盘输入，测试更方便
filter {
  grok {  } # 使用grok插件
}
output {
  stdout { codec => rubydebug } #输出到stdout查看结果
}

4. Logstash配置修改

4.1 使用grok识别日志内容

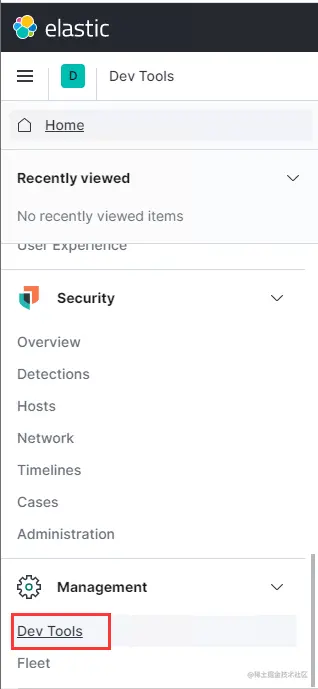

在Kibana页面的主菜单中，有Dev Tools工具，其中就包含Grok Debugger，可以很方便地对日志内容进行调试。


我们在Sample Data输入需要被识别和匹配的Nginx日志：

192.168.0.123 - - [11/Aug/2021:09:31:49 +0800] "GET /2021/07/31/ELK1/ HTTP/1.1" 200 17188 "http://192.168.0.125/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.131 Safari/537.36"

根据日志内容和grok语法，我们可以在Grok Pattern中输入以下内容：

%{IPORHOST:remote_addr} - %{DATA:remote_user} \[%{HTTPDATE:time_local}\] \"%{WORD:request_method} %{DATA:uri} HTTP/%{NUMBER:http_version}\" %{NUMBER:response_code} %{NUMBER:body_sent_bytes} \"%{DATA:http_referrer}\" \"%{DATA:http_user_agent}\"

最后点击Simulate，显示识别结果：

点击展开完整json

{
  "remote_addr": "192.168.0.123",
  "response_code": "200",
  "time_local": "11/Aug/2021:09:31:49 +0800",
  "http_version": "1.1",
  "request_method": "GET",
  "uri": "/2021/07/31/ELK1/",
  "http_user_agent": "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.131 Safari/537.36",
  "remote_user": "-",
  "body_sent_bytes": "17188",
  "http_referrer": "http://192.168.0.125/"
}


可以看到，grok已经把nginx日志内容中的各个字段内容都正确识别出，json中的各个key将会成为我们在Kibana中看到的各个field。

4.2 测试logstash pipline配置

结合上一节中介绍的调试思路，为了验证logstash能否正确处理日志，我们编写出一个测试配置文件logsta-test.conf，通过键盘输入的方式把日志内容输入到logstash，最后再通过标准输出查看logstash的处理结果。

input { stdin { } }
filter {
  grok {
    match => { "message" => "%{IPORHOST:remote_addr} - %{DATA:remote_user} \[%{HTTPDATE:time_local}\] \"%{WORD:request_method} %{DATA:uri} HTTP/%{NUMBER:http_version}\" %{NUMBER:response_code} %{NUMBER:body_sent_bytes} \"%{DATA:http_referrer}\" \"%{DATA:http_user_agent}\"" }
  }
  # 通过date插件，把nginx日志中的时间戳用作logstash的event时间戳
  date {
    match => [ "time_local", "dd/MMM/yyyy:HH:mm:ss Z" ]
  }
}
output {
  stdout { codec => rubydebug }
}

4.3 检查配置文件语法是否正确

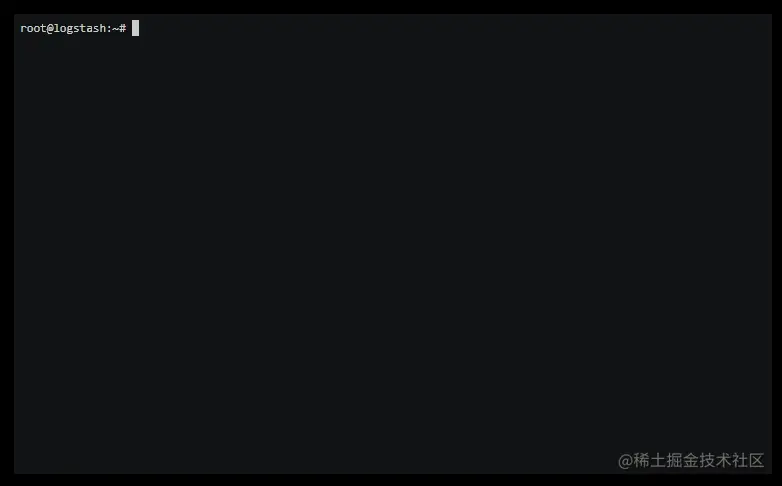

我们通过命令行直接启动logstash进程，并且在启动的时候添加--config.test_and_exit参数，检查配置文件是否有语法错误。

完整命令：/usr/share/logstash/bin/logstash --config.test_and_exit -f /root/logstash-test.conf


可以看到，在命令执行最后，屏幕输出Config Validation Result: OK，说明配置文件没有语法错误。

4.4 验证logstash对日志内容识别后的输出结果

使用示例配置logstash-test.conf启动logstash进程，完整命令：

/usr/share/logstash/bin/logstash -f /root/logstash-test.conf

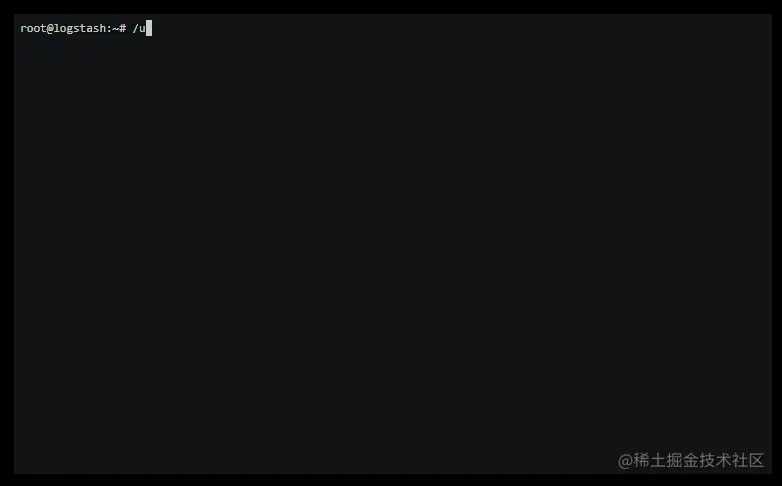

当logstash完成初始化后，会有屏显The stdin plugin is now waiting for input:，通过键盘输入把日志内容输入进去，会得到输出结果：

点击展开完整内容

           "@version" => "1",
    "body_sent_bytes" => "17188",
            "message" => "192.168.0.123 - - [11/Aug/2021:09:31:49 +0800] \"GET /2021/07/31/ELK1/ HTTP/1.1\" 200 17188 \"http://192.168.0.125/\" \"Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.131 Safari/537.36\"",
     "request_method" => "GET",
                "uri" => "/2021/07/31/ELK1/",
    "http_user_agent" => "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.131 Safari/537.36",
               "host" => "logstash",
        "remote_user" => "-",
         "time_local" => "11/Aug/2021:09:31:49 +0800",
      "http_referrer" => "http://192.168.0.125/",
      "response_code" => "200",
       "http_version" => "1.1",
        "remote_addr" => "192.168.0.123",
         "@timestamp" => 2021-08-11T01:31:49.000Z


4.5 logstash输出带索引的日志内容到ES

经过上面的测试，我们可以确认logstash已成功完成了对nginx日志内容的分片和识别，我们最后再调整一下配置文件，把经过处理的日志内容最终输出到ES中。

编辑/etc/logstash/conf.d/nginx-es.conf如下：

input {
        beats {
                host => "0.0.0.0"
                port => 5400
        }
}

filter {
  grok {
    match => { "message" => "%{IPORHOST:remote_addr} - %{DATA:remote_user} \[%{HTTPDATE:time_local}\] \"%{WORD:request_method} %{DATA:uri} HTTP/%{NUMBER:http_version}\" %{NUMBER:response_code} %{NUMBER:body_sent_bytes} \"%{DATA:http_referrer}\" \"%{DATA:http_user_agent}\"" }
  }
  date {
    match => [ "time_local", "dd/MMM/yyyy:HH:mm:ss Z" ]
  }
}

output {
        elasticsearch {
                hosts => ["192.168.0.212:9200"]
                index => "rc_index_pattern-%{+YYYY.MM.dd}"
        }
}

最后启动或重启logstashsudo systemctl start/restart logstash.service

5. 检验成果

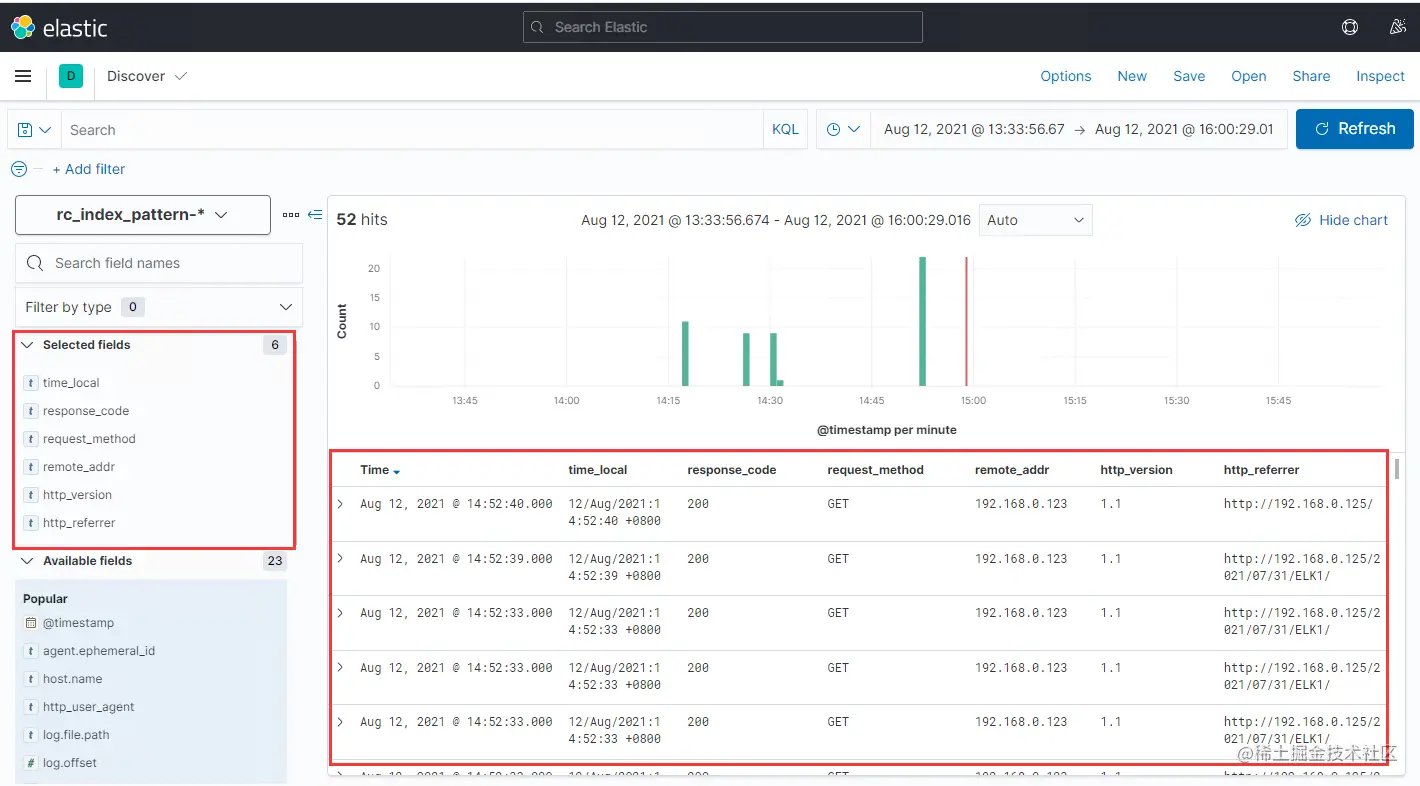

使用浏览器访问测试页面，使其产生访问日志，随后进入kibana页面可以看到最新采集到的日志已经被正确识别（下图）：

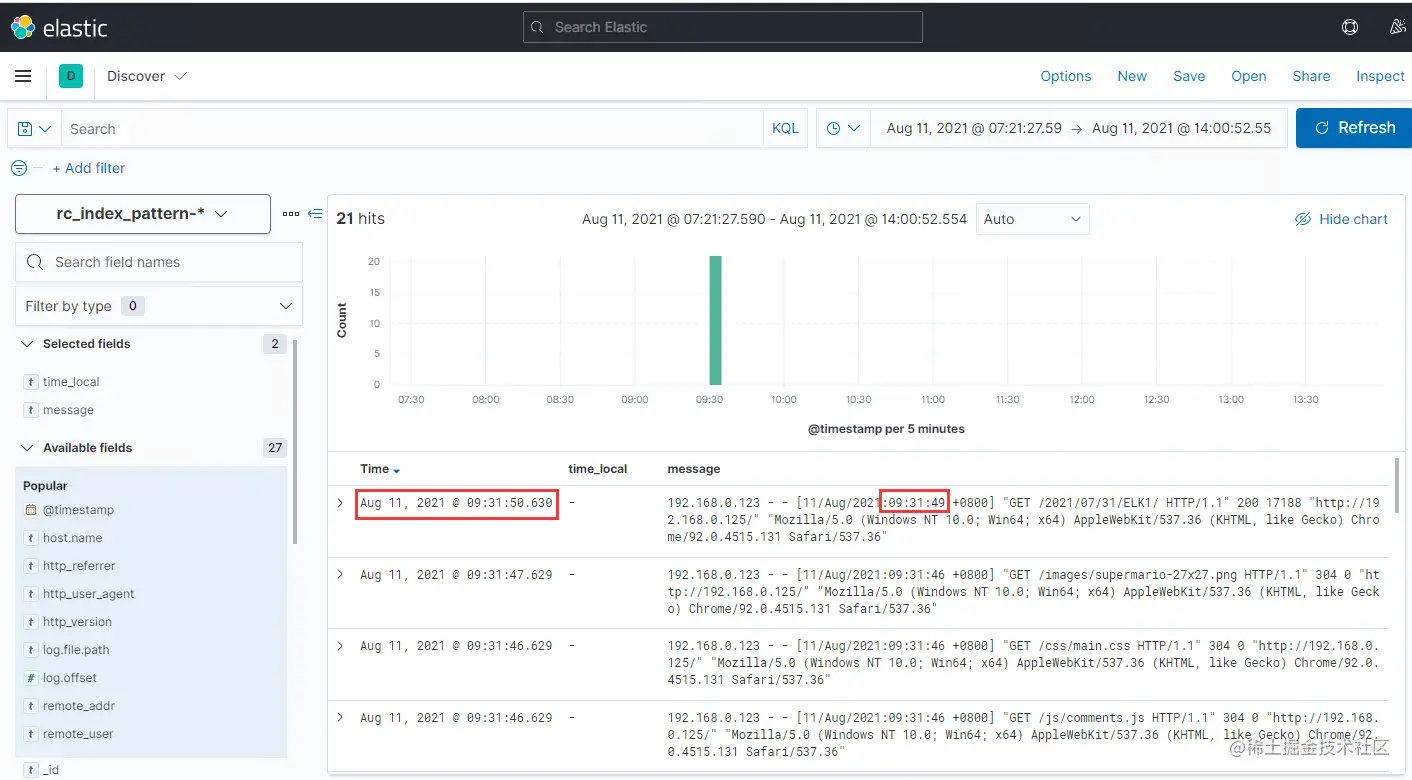

我们再选取之前没有经过识别的日志内容（下图）：


我们可以看到，在对日志内容做索引之前，因为Logstash无法识别出日志内容里面的时间戳，索引只能拿入库到ES的时间作为时间戳，和日志内容里面的实际时间会有1秒左右的差别，这个时间差主要体现在filebeat传输日志和logstash的处理过程上。而当我们完成了日志内容识别后，kibana中显示的时间戳就和日志内容一致了。

6. 总结

本文通过nginx日志分析这个场景，简单介绍了如何通过修改logstash的配置文件，实现对日志内容的字段划分和内容识别，使采集到的日志具备了被检索和统计的可能性。

也通过这个过程简单描述了我们在分析日志内容时候所用到的插件、工具以及思路。

通过这次logstash配置调整，我们便可以在kibana页面中轻易地完成日志内容的筛选。在实际的业务场景中，这一工具可以帮助我们更好地掌握后台的运行情况。

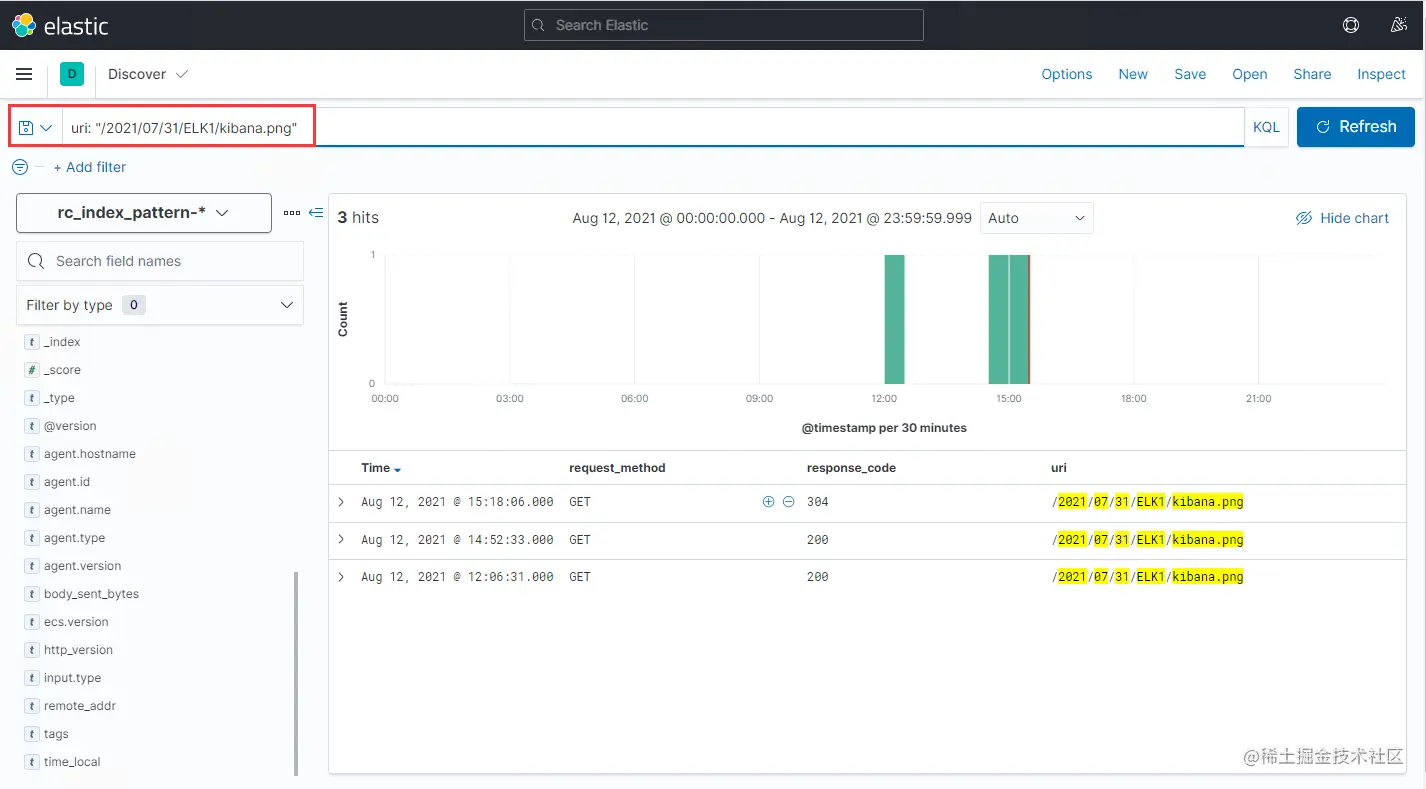

如，我想查看路径/2021/07/31/ELK1/kibana.png在今天的访问记录，则可以在kibana中做这样的搜索：


在后面，我们会在日志检索的基础上，继续研究kibana的可视化图表功能，让统计结果可以直观地展示出来。

7. 扩展链接

codec插件

filter插件

grok语法

kibana检索语句KQL
