前言

上篇文章对 GCD 在 OC 层的使用做了详细的探索，那么这篇文章将对 GCD 的底层进行探索。

资源准备

libdispatch 源码

主队列的底层分析

主队列是GCD提供的特殊的串行队列，在libdispatch源码中，找到主队列的定义，找到它是串行队列的依据

主队列的实现类型

有两种实现类型：

类型一

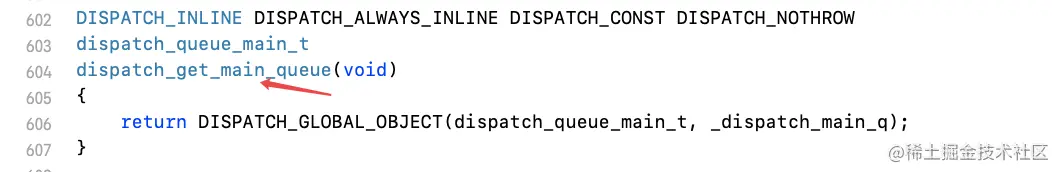

通过 dispatch_get_main_queue 这种方法实现，我们可以在libdispatch源码中进行搜索，源码如下：

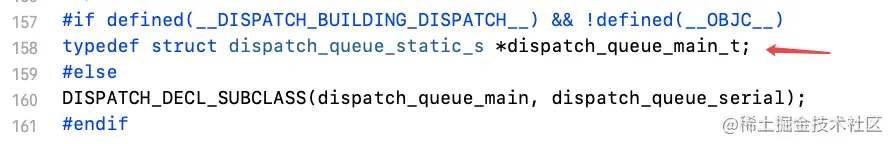

其中参数1：dispatch_queue_main_t，这个是个结构体。

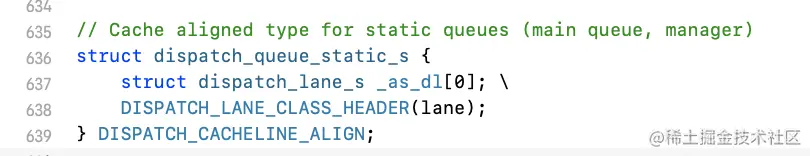

而 dispatch_queue_static_s 结构体的实现如下：

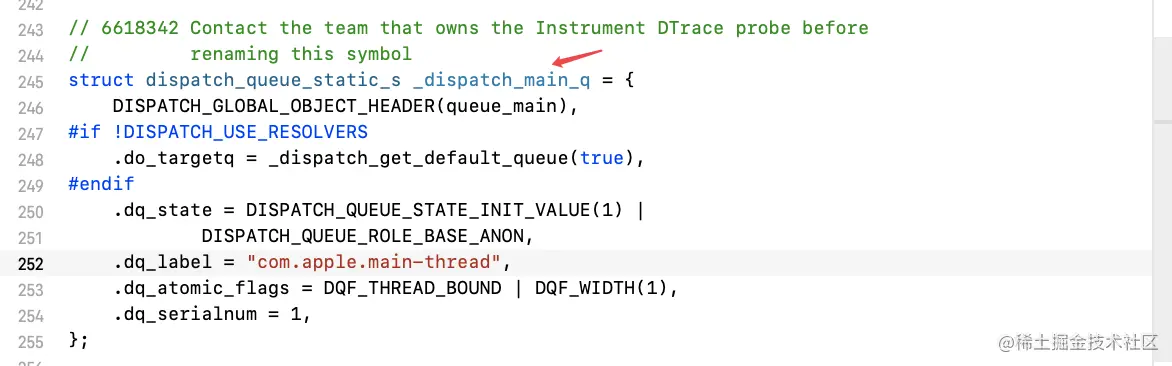

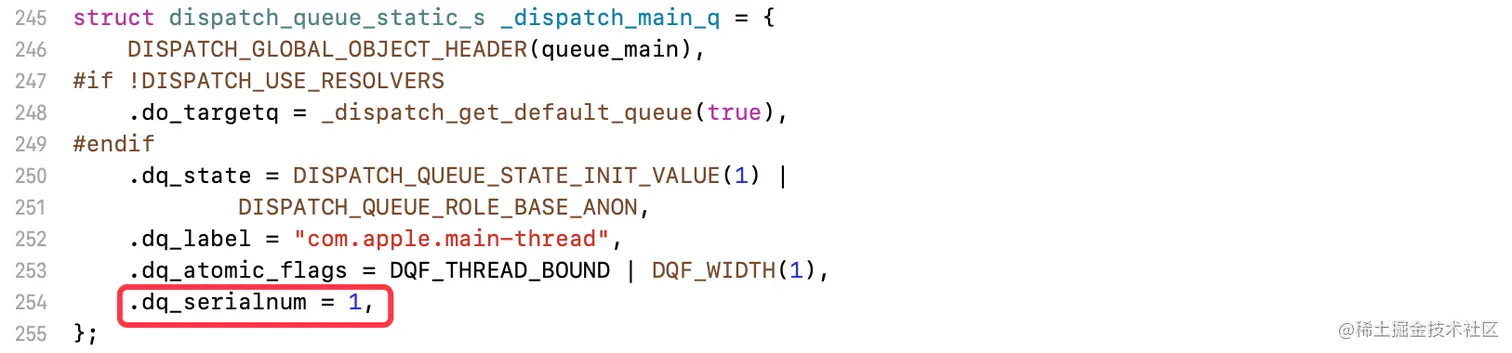

参数2： _dispatch_main_q为队列类型，在源码中搜索_dispatch_main_q，找到的结果非常多，这时可以尝试搜索_dispatch_main_q =，如果是赋值操作，可以缩小结果的范围，通过搜索，看底层实现：

类型二

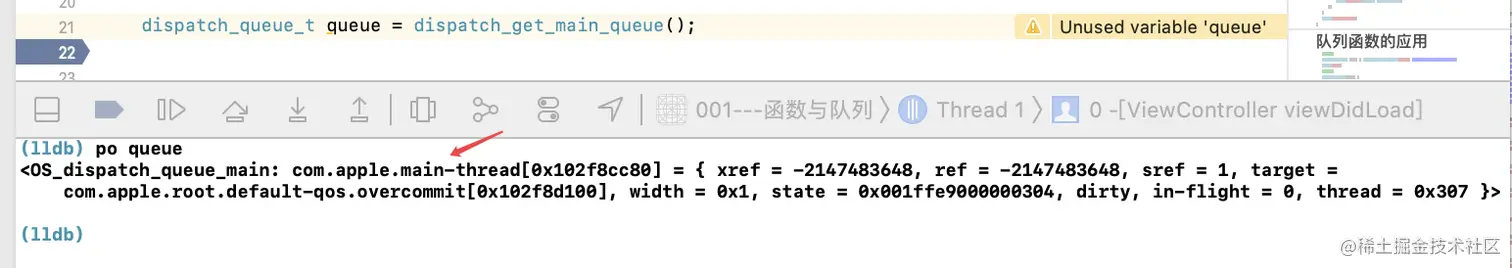

在代码中，创建主队列，使用lldb，执行命令 po queue，可以输出它的结构，其中包含队列标识符。打印出结果后，可以知道和主队列关联的com.apple.main-thread，可以把这个作为关键词在libdispatch源码中进行搜索。就能直接找到上图_dispatch_main_q =的结果。

主队列是串行队列的探索

在刚刚主队列的底层探索中，可以知道，主队列的dq_atomic_flags为DQF_THREAD_BOUND | DQF_WIDTH(1)；那么我们可以通过找到串行队列的dq_atomic_flags与主队列的进行对比，如果一致，即可证明主队列就是一个串行队列。

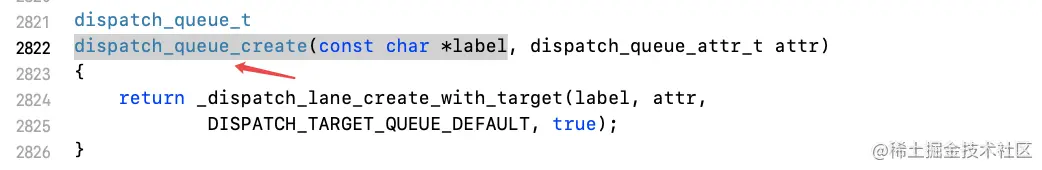

创建串行队列，使用的是：dispatch_queue_create，那么在libdispatch源码中搜索这个关键词：

其中返回的是 _dispatch_lane_create_with_target 函数，那么接着进入这个函数里面，查看实现情况：

static dispatch_queue_t
_dispatch_lane_create_with_target(const char *label, dispatch_queue_attr_t dqa, dispatch_queue_t tq, bool legacy) {
// 面向对象的包装
dispatch_queue_attr_info_t dqai = _dispatch_queue_attr_to_info(dqa);

// Step 1: Normalize arguments (qos, overcommit, tq)
// 前期的准备工作，优先级处理
...

// Step 2: Initialize the queue
// 初始化队列

const void *vtable;
dispatch_queue_flags_t dqf = legacy ? DQF_MUTABLE : 0;
if (dqai.dqai_concurrent) {
    vtable = DISPATCH_VTABLE(queue_concurrent);
} else {
    vtable = DISPATCH_VTABLE(queue_serial);
}

// 申请开辟内存
dispatch_lane_t dq = _dispatch_object_alloc(vtable, sizeof(struct dispatch_lane_s));
// 构造函数初始化
_dispatch_queue_init(dq, dqf, dqai.dqai_concurrent ? DISPATCH_QUEUE_WIDTH_MAX : 1, DISPATCH_QUEUE_ROLE_INNER | (dqai.dqai_inactive ? DISPATCH_QUEUE_INACTIVE : 0));
dq->dq_label = label;
return _dispatch_trace_queue_create(dq)._dq;
}

通过_dispatch_queue_attr_to_info对dqa进行面向对象的包装，为dqai。
_dispatch_queue_init是构造函数，看它的第三个参数，当是concurrent的时候传DISPATCH_QUEUE_WIDTH_MAX，否则传1。

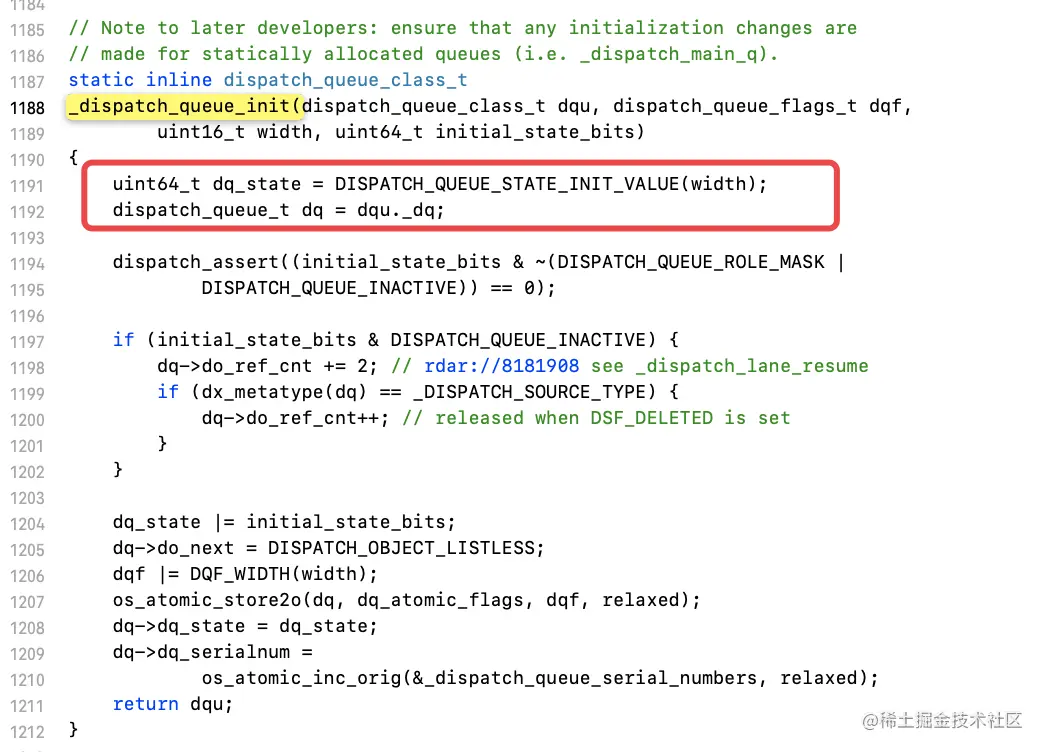

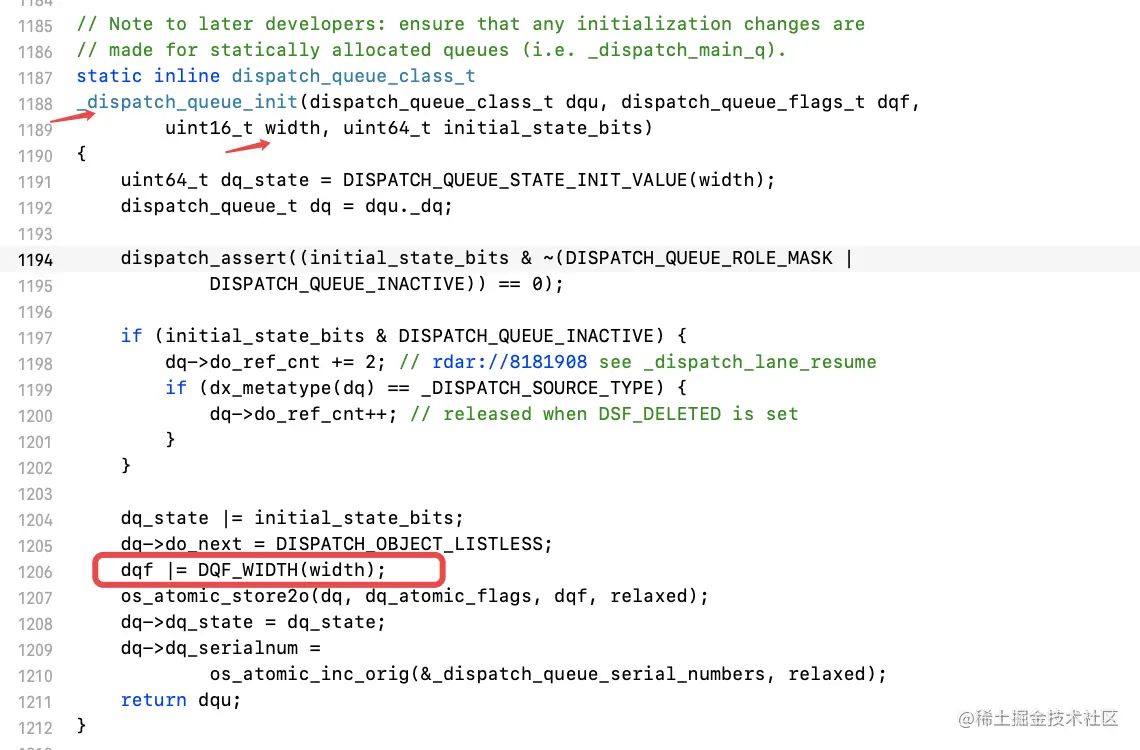

进入_dispatch_queue_init函数，找到参数3:

如果是串行队列，传入的width为1，dqf为DQF_WIDTH(1)，和主队列dq_atomic_flags属性设置的值一致，所以主队列就是一个串行队列。

在这个函数里面，还有 dq_serialnum 这参数，是用来做什么的了？

`dq_serialnum`的作用

有一些说法，如果dq_serialnum设置为1，就是串行队列，例如：主队列的设置

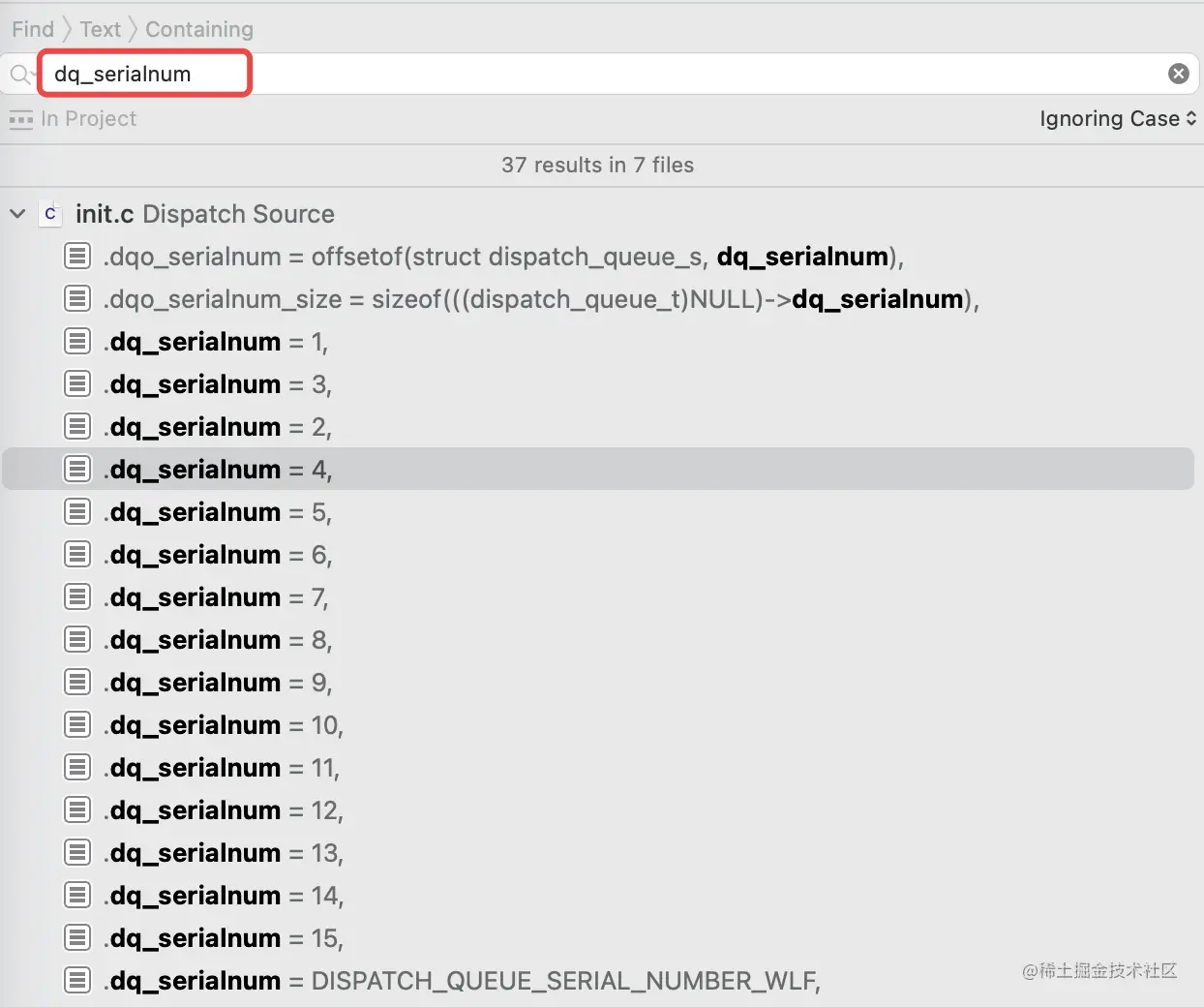

在libdispatch源码中，搜索dq_serialnum，可以找到很多赋值的场景

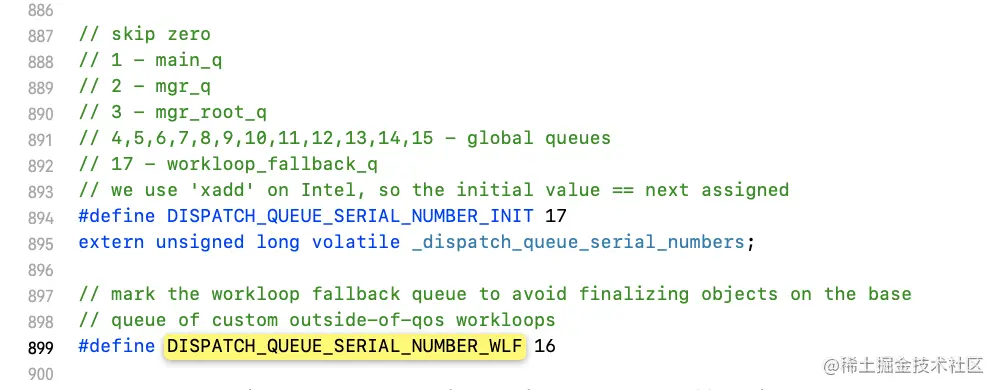

查看 DISPATCH_QUEUE_SERIAL_NUMBER_WLF 的定义：

同时找到了dq_serialnum的相关注释

跳过零
主队列：1
mgr_q：2
mgr_root_q：3
全局队列：4~15
自定义队列：17

所以dq_serialnum并不是用来标记串行和并发队列的。

自定义队列的`dq_serialnum`

从上面的分析，我们知道自定义队列是 17：

#define DISPATCH_QUEUE_SERIAL_NUMBER_INIT 17

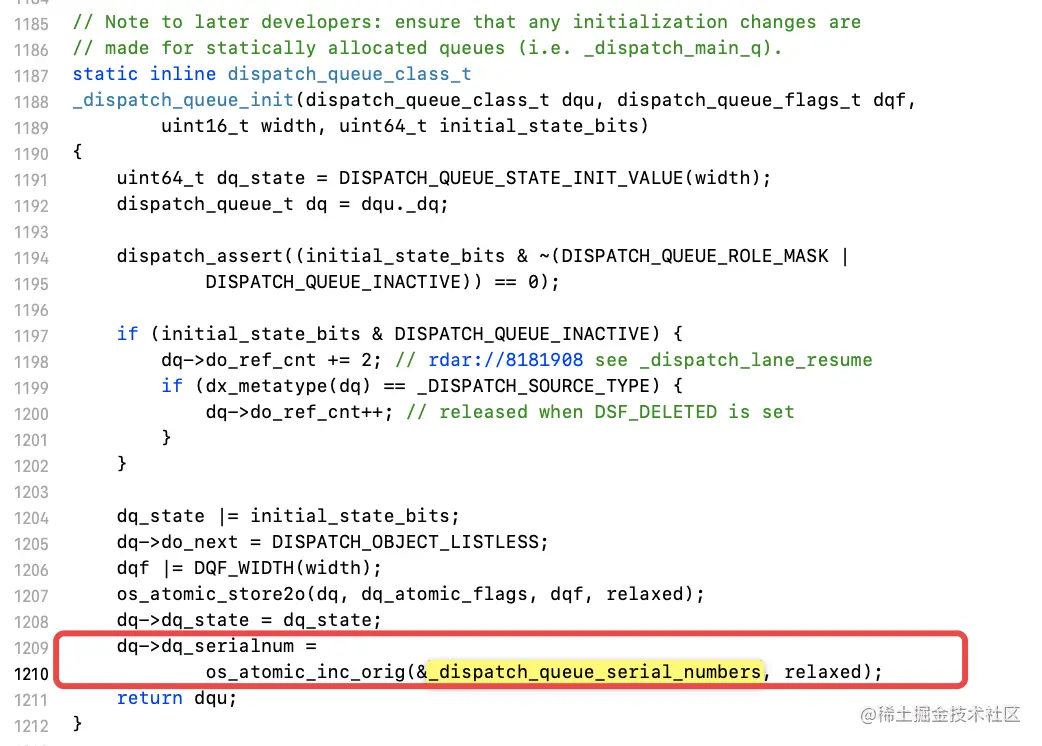

搜索DISPATCH_QUEUE_SERIAL_NUMBER_INIT，找到被赋值的代码：

那么就接着探索 _dispatch_queue_serial_numbers：

再探索下 os_atomic_inc_orig 这个宏定义：

#define os_atomic_inc_orig(p, m) \
        os_atomic_add_orig((p), 1, m)

#define os_atomic_add_orig(p, v, m) \
        _os_atomic_c11_op_orig((p), (v), m, add, +)

#define _os_atomic_c11_op_orig(p, v, m, o, op) \
        atomic_fetch_##o##_explicit(_os_atomic_c11_atomic(p), v, \
        memory_order_##m)

atomic_fetch_##o##_explicit中的##o##为占位，替换的o传入的值为add
替换后为atomic_fetch_add_explicit，来自C++11的原子操作函数
宏的作用，传入17，之后每次+1。

全局队列分析

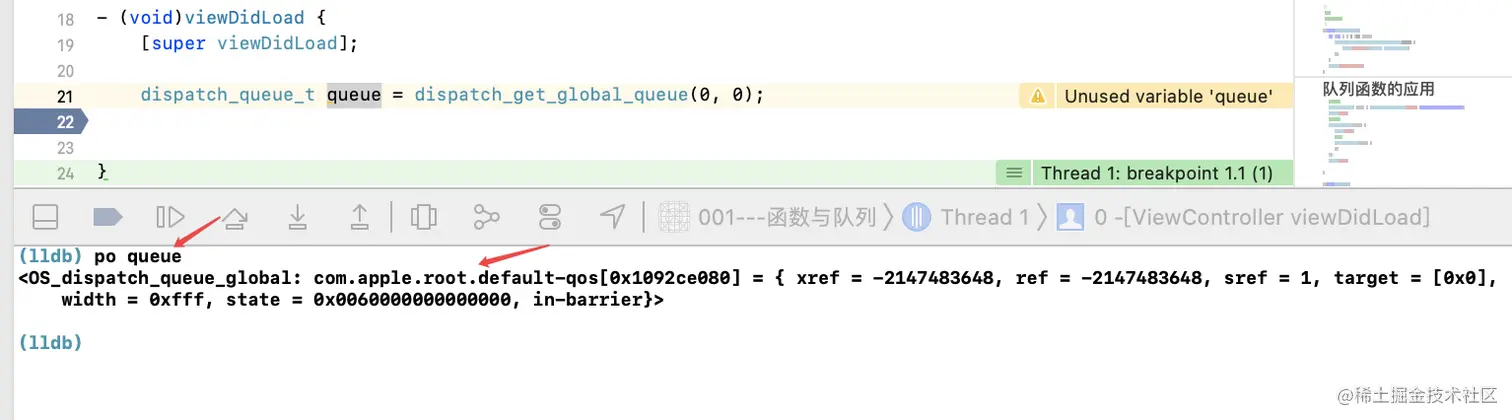

我们先探究下，我们在使用全局队列时，能通过 lldb 打印出什么？

打印出结果之后，我们就可以在libdispatch源码里面进行探索了，以 com.apple.root.default-qos 为关键词搜索：

struct dispatch_queue_global_s _dispatch_root_queues[] = {

#define _DISPATCH_ROOT_QUEUE_IDX(n, flags) \
        ((flags & DISPATCH_PRIORITY_FLAG_OVERCOMMIT) ? \
        DISPATCH_ROOT_QUEUE_IDX_##n##_QOS_OVERCOMMIT : \
        DISPATCH_ROOT_QUEUE_IDX_##n##_QOS)

#define _DISPATCH_ROOT_QUEUE_ENTRY(n, flags, ...) \
        [_DISPATCH_ROOT_QUEUE_IDX(n, flags)] = { \
        DISPATCH_GLOBAL_OBJECT_HEADER(queue_global), \
        .dq_state = DISPATCH_ROOT_QUEUE_STATE_INIT_VALUE, \
        .do_ctxt = _dispatch_root_queue_ctxt(_DISPATCH_ROOT_QUEUE_IDX(n, flags)), \
        .dq_atomic_flags = DQF_WIDTH(DISPATCH_QUEUE_WIDTH_POOL), \
        .dq_priority = flags | ((flags & DISPATCH_PRIORITY_FLAG_FALLBACK) ? \
                       _dispatch_priority_make_fallback(DISPATCH_QOS_##n) : \
                       _dispatch_priority_make(DISPATCH_QOS_##n, 0)), \
         __VA_ARGS__ \
}

    _DISPATCH_ROOT_QUEUE_ENTRY(MAINTENANCE, 0,
        .dq_label = "com.apple.root.maintenance-qos",
        .dq_serialnum = 4,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(MAINTENANCE, DISPATCH_PRIORITY_FLAG_OVERCOMMIT,
        .dq_label = "com.apple.root.maintenance-qos.overcommit",
        .dq_serialnum = 5,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(BACKGROUND, 0,
        .dq_label = "com.apple.root.background-qos",
        .dq_serialnum = 6,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(BACKGROUND, DISPATCH_PRIORITY_FLAG_OVERCOMMIT,
        .dq_label = "com.apple.root.background-qos.overcommit",
        .dq_serialnum = 7,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(UTILITY, 0,
        .dq_label = "com.apple.root.utility-qos",
        .dq_serialnum = 8,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(UTILITY, DISPATCH_PRIORITY_FLAG_OVERCOMMIT,
        .dq_label = "com.apple.root.utility-qos.overcommit",
        .dq_serialnum = 9,
    ),

    //✅  com.apple.root.default-qos
    _DISPATCH_ROOT_QUEUE_ENTRY(DEFAULT, DISPATCH_PRIORITY_FLAG_FALLBACK,
        .dq_label = "com.apple.root.default-qos",
        .dq_serialnum = 10,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(DEFAULT, DISPATCH_PRIORITY_FLAG_FALLBACK | DISPATCH_PRIORITY_FLAG_OVERCOMMIT,
        .dq_label = "com.apple.root.default-qos.overcommit",
        .dq_serialnum = 11,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(USER_INITIATED, 0,
        .dq_label = "com.apple.root.user-initiated-qos",
        .dq_serialnum = 12,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(USER_INITIATED, DISPATCH_PRIORITY_FLAG_OVERCOMMIT,
        .dq_label = "com.apple.root.user-initiated-qos.overcommit",
        .dq_serialnum = 13,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(USER_INTERACTIVE, 0,
        .dq_label = "com.apple.root.user-interactive-qos",
        .dq_serialnum = 14,
    ),

    _DISPATCH_ROOT_QUEUE_ENTRY(USER_INTERACTIVE, DISPATCH_PRIORITY_FLAG_OVERCOMMIT,
        .dq_label = "com.apple.root.user-interactive-qos.overcommit",
        .dq_serialnum = 15,
    ),
};

_dispatch_root_queues为数组类型，默认将4~15的全局队列全部初始化，获取时通过不同类型，获取不同的队列。
和主队列的类型差异：
- 主队列：dispatch_queue_static_s；
- 全局队列：dispatch_queue_global_s。

创建队列

搜索dispatch_queue_create，进入_dispatch_lane_create_with_target函数：

DISPATCH_NOINLINE
static dispatch_queue_t
_dispatch_lane_create_with_target(const char *label, dispatch_queue_attr_t dqa, dispatch_queue_t tq, bool legacy) {

    // 1、创建dqai
    dispatch_queue_attr_info_t dqai = _dispatch_queue_attr_to_info(dqa);

    // 2、规范化参数，例如：qos, overcommit, tq
    dispatch_qos_t qos = dqai.dqai_qos;
    ...

    // 3、根据队列类型，创建vtable
    if (legacy) {
        // if any of these attributes is specified, use non legacy classes
        if (dqai.dqai_inactive || dqai.dqai_autorelease_frequency) {
            legacy = false;
        }
    }

    const void *vtable;
    dispatch_queue_flags_t dqf = legacy ? DQF_MUTABLE : 0;

    if (dqai.dqai_concurrent) {
        vtable = DISPATCH_VTABLE(queue_concurrent);
    } else {
        vtable = DISPATCH_VTABLE(queue_serial);
    }
    ...

    // 4、开辟空间，初始化队列
    dispatch_lane_t dq = _dispatch_object_alloc(vtable, sizeof(struct dispatch_lane_s));
    _dispatch_queue_init(dq, dqf, dqai.dqai_concurrent ? DISPATCH_QUEUE_WIDTH_MAX : 1, DISPATCH_QUEUE_ROLE_INNER | (dqai.dqai_inactive ? DISPATCH_QUEUE_INACTIVE : 0));

    dq->dq_label = label;
    ...

    // 5、根据不同类型，通过模板创建队列
    dq->do_targetq = tq;
    _dispatch_object_debug(dq, "%s", __func__);
    return _dispatch_trace_queue_create(dq)._dq;
}

创建`dqai`

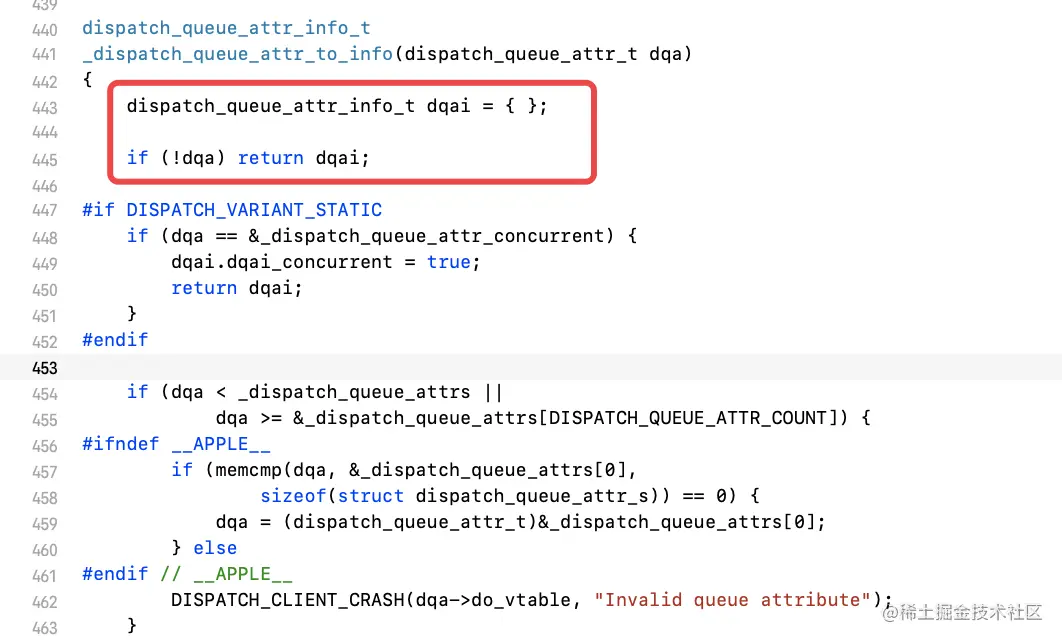

在源码里面搜索_dispatch_queue_attr_to_info，并且进入该函数：

创建空的dqai，默认为串行队列。如果传入的参数为空，返回空dqai；
传入的参数有值，将队列信息保存到dqai中

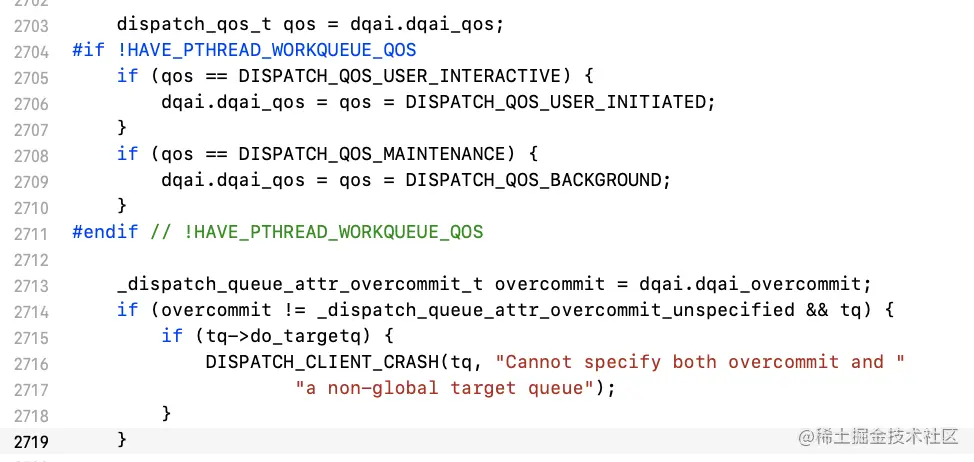

规范化参数

规范化参数，例如：qos, overcommit, tq ...

设置优先级、服务质量等参数。

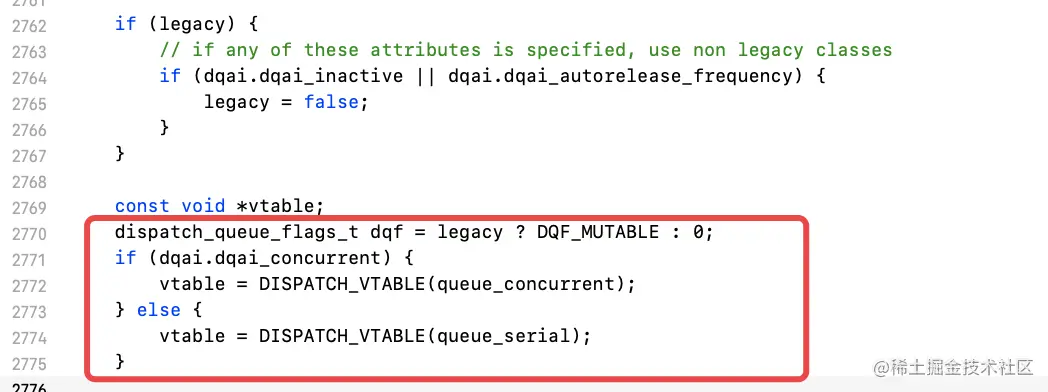

创建`vtable`

根据队列类型，创建 vtable 。通过DISPATCH_VTABLE，将传入的队列类型拼接vtable。

再查看下DISPATCH_VTABLE的宏定义：

#define DISPATCH_VTABLE(name) DISPATCH_OBJC_CLASS(name)

#define DISPATCH_OBJC_CLASS(name) (&DISPATCH_CLASS_SYMBOL(name))

#define DISPATCH_CLASS_SYMBOL(name) _dispatch_##name##_vtable

初始化队列

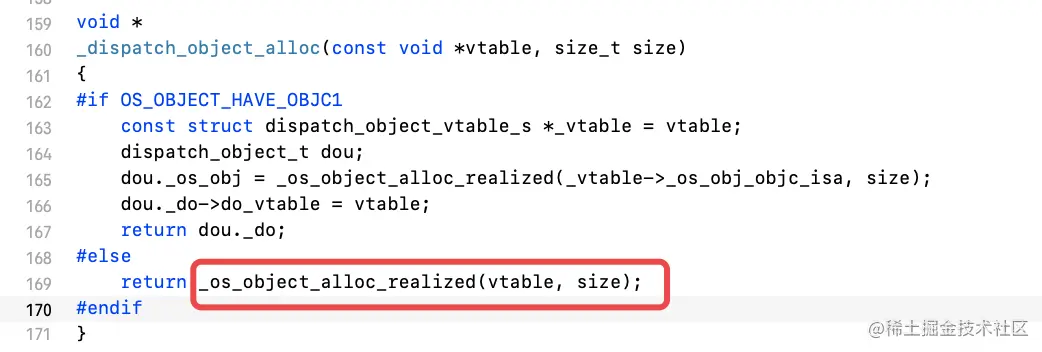

①、使用_dispatch_object_alloc函数开辟空间:

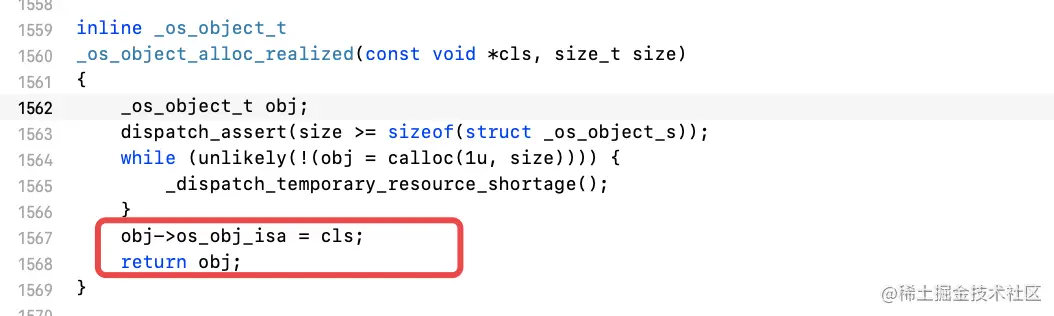

再进入_os_object_alloc_realized函数：

包含isa指向，说明队列也是一个对象。

②、使用_dispatch_queue_init函数初始化队列，进入函数里面查看其实现：

队列类型为dispatch_queue_t，为队列的成员变量赋值.

通过模板创建队列

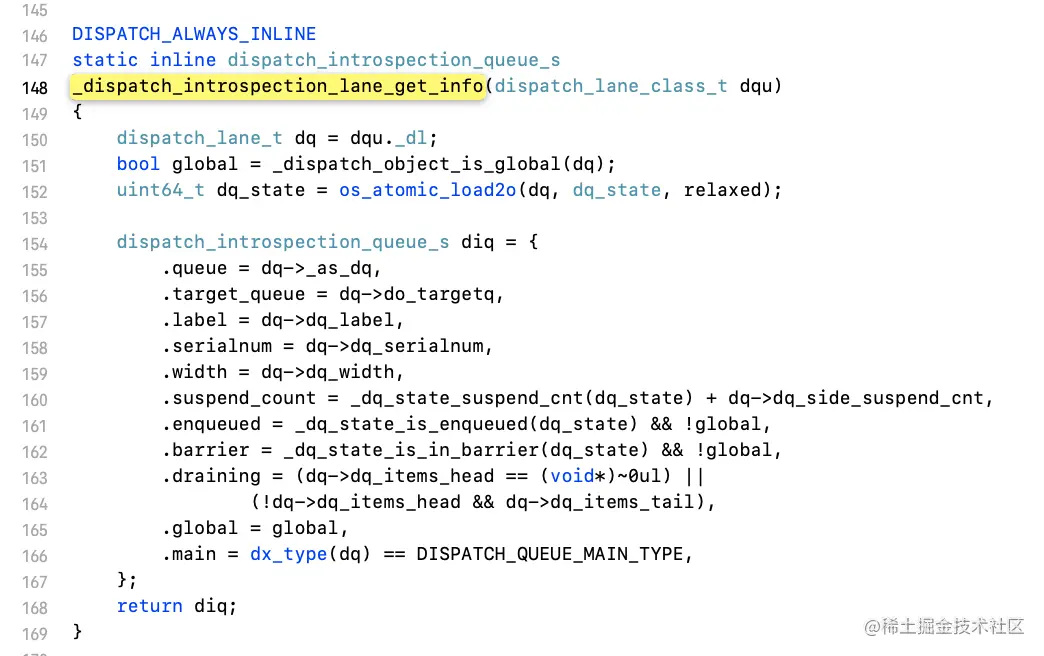

使用_dispatch_introspection_queue_create函数，传入初始化后的dq

流程：_dispatch_introspection_queue_create→_dispatch_introspection_queue_create_hook→dispatch_introspection_queue_get_info→_dispatch_introspection_lane_get_info

继承链

使用_dispatch_lane_create_with_target创建队列，返回dispatch_queue_t类型。

dispatch_queue_t类型来自于宏定义

DISPATCH_DECL(dispatch_queue);

#define DISPATCH_DECL(name) OS_OBJECT_DECL_SUBCLASS(name, dispatch_object)

#define OS_OBJECT_DECL_SUBCLASS(name, super) \
        OS_OBJECT_DECL_IMPL(name, NSObject, <OS_OBJECT_CLASS(super)>)

#define OS_OBJECT_DECL_IMPL(name, adhere, ...) \
        OS_OBJECT_DECL_PROTOCOL(name, __VA_ARGS__) \
        typedef adhere<OS_OBJECT_CLASS(name)> \ * OS_OBJC_INDEPENDENT_CLASS name##_t

#define OS_OBJECT_DECL_PROTOCOL(name, ...) \
        @protocol OS_OBJECT_CLASS(name) __VA_ARGS__ \ @end

#define OS_OBJECT_CLASS(name) OS_##name

第一步：使用OS_OBJECT_CLASS在前面拼接OS_，例如：OS_dispatch_queue；
第二步：使用OS_OBJECT_DECL_PROTOCOL在结尾拼接_t，例如：OS_dispatch_queue_t；
第三步：使用泛型接收，typedef adhere<OS_dispatch_queue> * OS_OBJC_INDEPENDENT_CLASS OS_dispatch_queue_t；

DISPATCH_DECL宏在dispatch_object_s结构体中的定义：

那么把参数带入进去，就能得到： typedef struct dispatch_queue_s : public dispatch_object_s {} *dispatch_queue_t
相当于： dispatch_queue_t的本质是dispatch_queue_s，而dispatch_queue_s继承自dispatch_object_s。

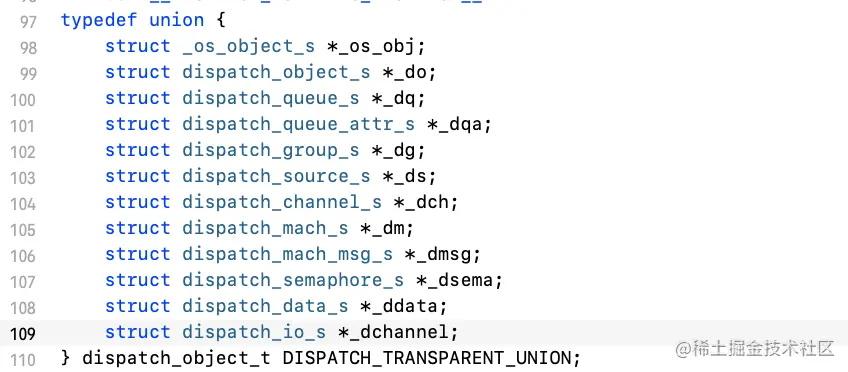

dispatch_object_s来自于dispatch_object_t的联合体：

而dispatch_object_t可以代表联合体里面的所有的类型，所以最终的根类是dispatch_object_t。
最终得到的继承链：dispatch_queue_t --> dispatch_queue_s --> dispatch_object_s --> dispatch_object_t。

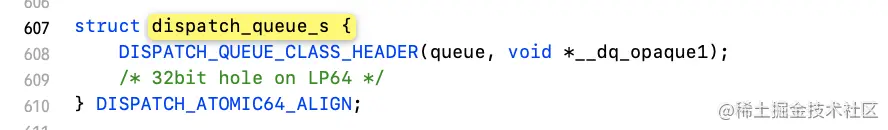

现在我们探究的是dispatch_queue_t，所以要看其本质，也就是dispatch_queue_s。找到dispatch_queue_s的结构：

再看下结构体内嵌套的DISPATCH_QUEUE_CLASS_HEADER定义：

#define DISPATCH_QUEUE_CLASS_HEADER(x, __pointer_sized_field__) \
    _DISPATCH_QUEUE_CLASS_HEADER(x, __pointer_sized_field__); \

    /* LP64 global queue cacheline boundary */ \
    unsigned long dq_serialnum; \
    const char *dq_label; \
    DISPATCH_UNION_LE(uint32_t volatile dq_atomic_flags, \
    const uint16_t dq_width, \
    const uint16_t __dq_opaque2 \
    ); \
    dispatch_priority_t dq_priority; \
    union { \
        struct dispatch_queue_specific_head_s *dq_specific_head; \
        struct dispatch_source_refs_s *ds_refs; \
        struct dispatch_timer_source_refs_s *ds_timer_refs; \
        struct dispatch_mach_recv_refs_s *dm_recv_refs; \
        struct dispatch_channel_callbacks_s const *dch_callbacks; \
    };\

int volatile dq_sref_cnt

struct dispatch_queue_s {
    DISPATCH_QUEUE_CLASS_HEADER(queue, void *__dq_opaque1);
    /* 32bit hole on LP64 */
} DISPATCH_ATOMIC64_ALIGN;

struct dispatch_workloop_s {
    struct dispatch_queue_s _as_dq[0];
    DISPATCH_QUEUE_CLASS_HEADER(workloop, dispatch_timer_heap_t dwl_timer_heap);
    uint8_t dwl_drained_qos;

    /* 24 bits hole */
    struct dispatch_object_s *dwl_heads[DISPATCH_QOS_NBUCKETS];
    struct dispatch_object_s *dwl_tails[DISPATCH_QOS_NBUCKETS];
    dispatch_workloop_attr_t dwl_attr;
} DISPATCH_ATOMIC64_ALIGN;

#define DISPATCH_LANE_CLASS_HEADER(x) \
    struct dispatch_queue_s _as_dq[0]; \
    DISPATCH_QUEUE_CLASS_HEADER(x, \
    struct dispatch_object_s *volatile dq_items_tail); \
    dispatch_unfair_lock_s dq_sidelock; \
    struct dispatch_object_s *volatile dq_items_head; \
uint32_t dq_side_suspend_cnt

typedef struct dispatch_lane_s {
    DISPATCH_LANE_CLASS_HEADER(lane);
    /* 32bit hole on LP64 */
} DISPATCH_ATOMIC64_ALIGN *dispatch_lane_t;

// Cache aligned type for static queues (main queue, manager)
struct dispatch_queue_static_s {
    struct dispatch_lane_s _as_dl[0]; \
    DISPATCH_LANE_CLASS_HEADER(lane);
} DISPATCH_CACHELINE_ALIGN;

#define DISPATCH_QUEUE_ROOT_CLASS_HEADER(x) \
    struct dispatch_queue_s _as_dq[0]; \
    DISPATCH_QUEUE_CLASS_HEADER(x, \
    struct dispatch_object_s *volatile dq_items_tail); \
    int volatile dgq_thread_pool_size; \
    struct dispatch_object_s *volatile dq_items_head; \
int volatile dgq_pending

struct dispatch_queue_global_s {
    DISPATCH_QUEUE_ROOT_CLASS_HEADER(lane);
} DISPATCH_CACHELINE_ALIGN;

在DISPATCH_OBJECT_HEADER中包含dispatch_object_s结构体和_DISPATCH_OBJECT_HEADER

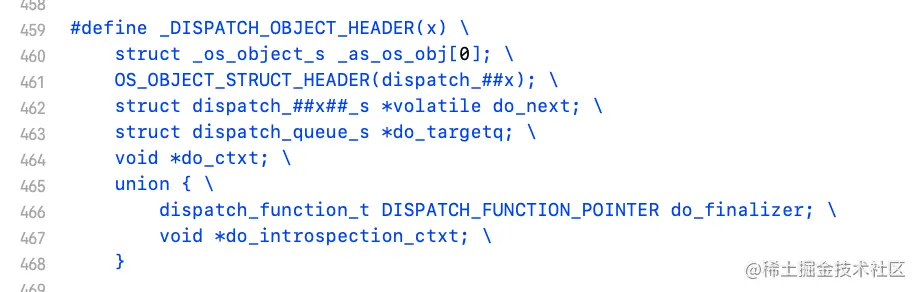

查看_DISPATCH_OBJECT_HEADER的定义：

而在 _DISPATCH_OBJECT_HEADER中又包含_os_object_s结构体和OS_OBJECT_STRUCT_HEADER

找到并查看OS_OBJECT_STRUCT_HEADER的定义：

#define OS_OBJECT_STRUCT_HEADER(x) \
    _OS_OBJECT_HEADER(\
    const struct x##_vtable_s *__ptrauth_objc_isa_pointer do_vtable, \
    do_ref_cnt, \
    do_xref_cnt)

再通过 _OS_OBJECT_HEADER 查看其定义：

#define _OS_OBJECT_HEADER(isa, ref_cnt, xref_cnt) \
        isa; /* must be pointer-sized and use __ptrauth_objc_isa_pointer */ \
        int volatile ref_cnt; \
        int volatile xref_cnt

发现包含isa成员变量。

所以dispatch_queue_s结构体还伪继承于_os_object_s，并包含isa成员变量，说明队列也是一个对象。

同步函数

全局队列

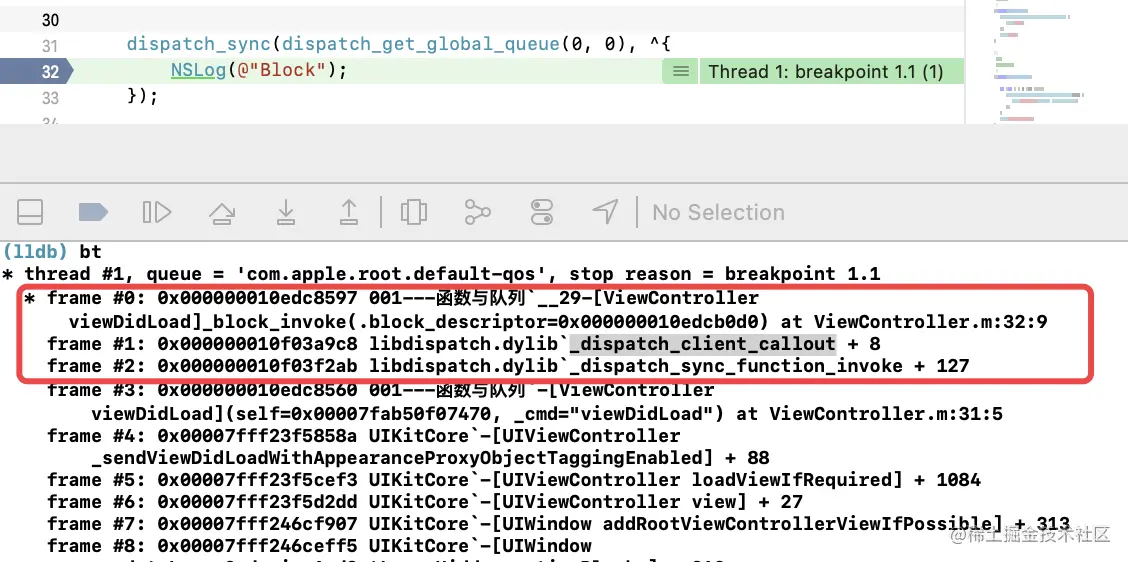

同步函数配合全局队列

dispatch_sync(dispatch_get_global_queue(0, 0), ^{
    NSLog(@"Block");
});

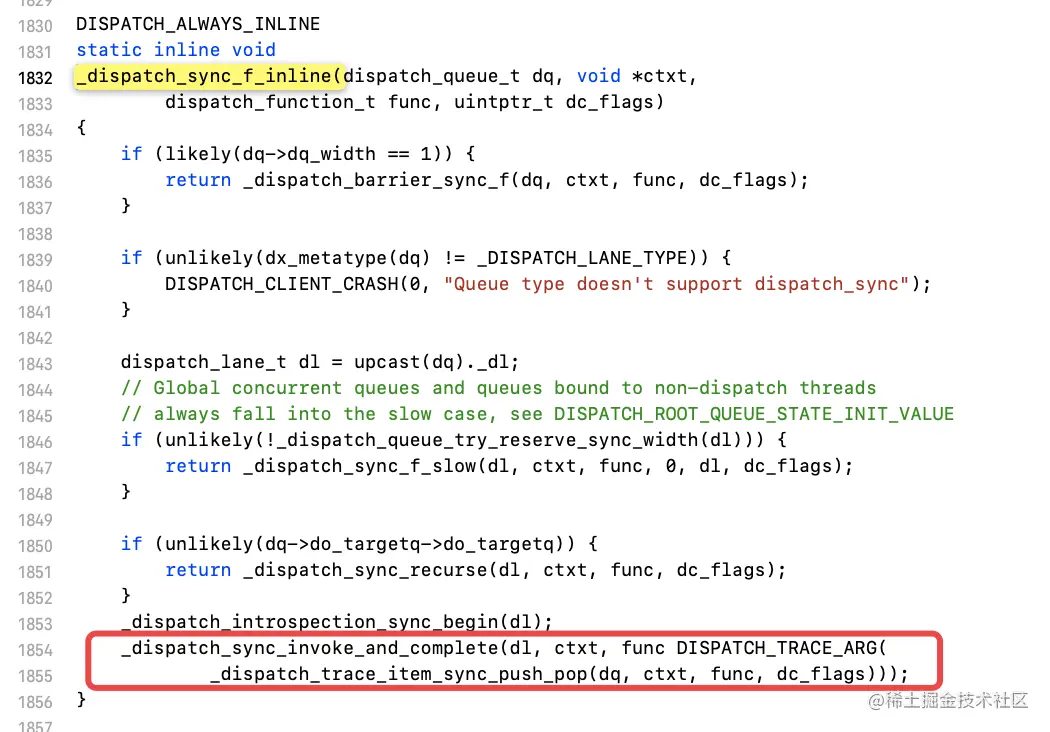

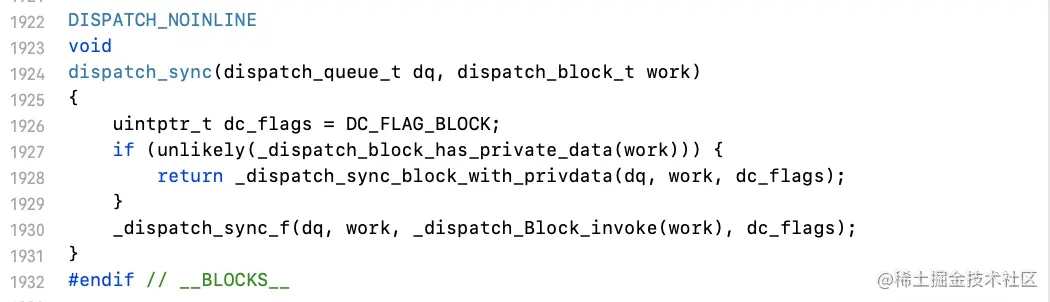

在libdispatch源码中，找到dispatch_sync函数的实现：

传入的work参数就是任务的block，只需要一直追寻work参数就能找到调用的代码；
传入_dispatch_sync_f函数的参数3，对work进行包装。

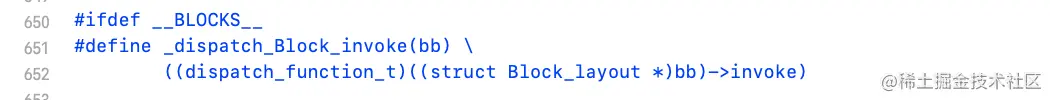

接着看下 参数3 的实现情况，进入到_dispatch_Block_invoke里面查定义：

从定义里面，我们可以知道，是将block下的invoke强转为dispatch_function_t结构体。

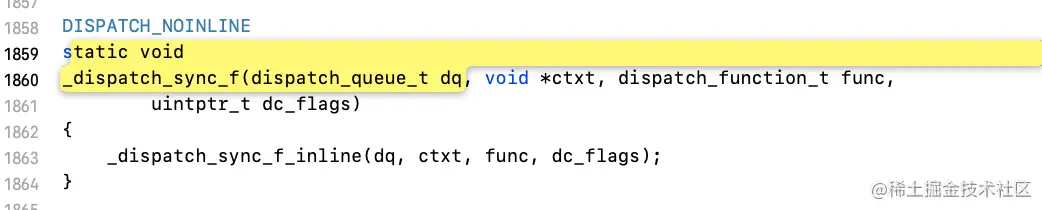

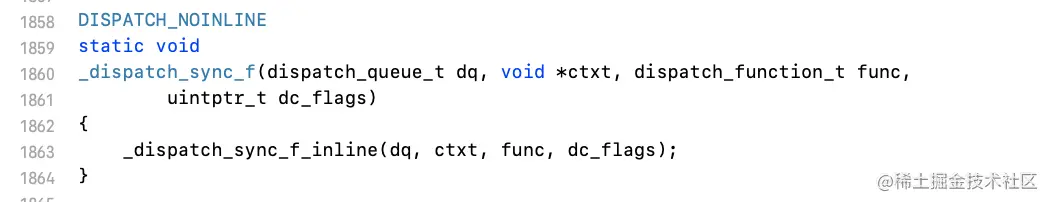

分析完参数，那么接着再看下 _dispatch_sync_f函数的实现：

结合上面，再一一对应函数里面的参数：

ctxt：block
func：invoke

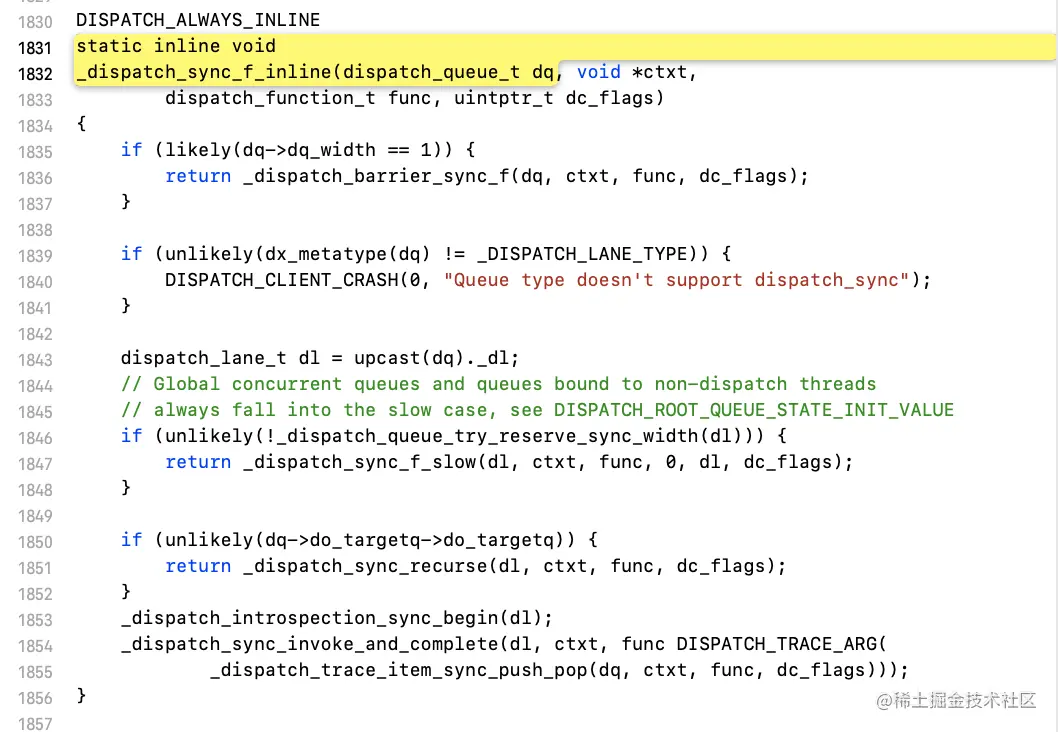

接着往下找，进入_dispatch_sync_f_inline函数：

从源码里面看，函数中出现了复杂的逻辑，可以使用符号断点，找到正确的逻辑分支。

就可以定位到_dispatch_sync_f_slow函数，进入这个函数里面：

同样是复杂逻辑，继续使用符号断点。

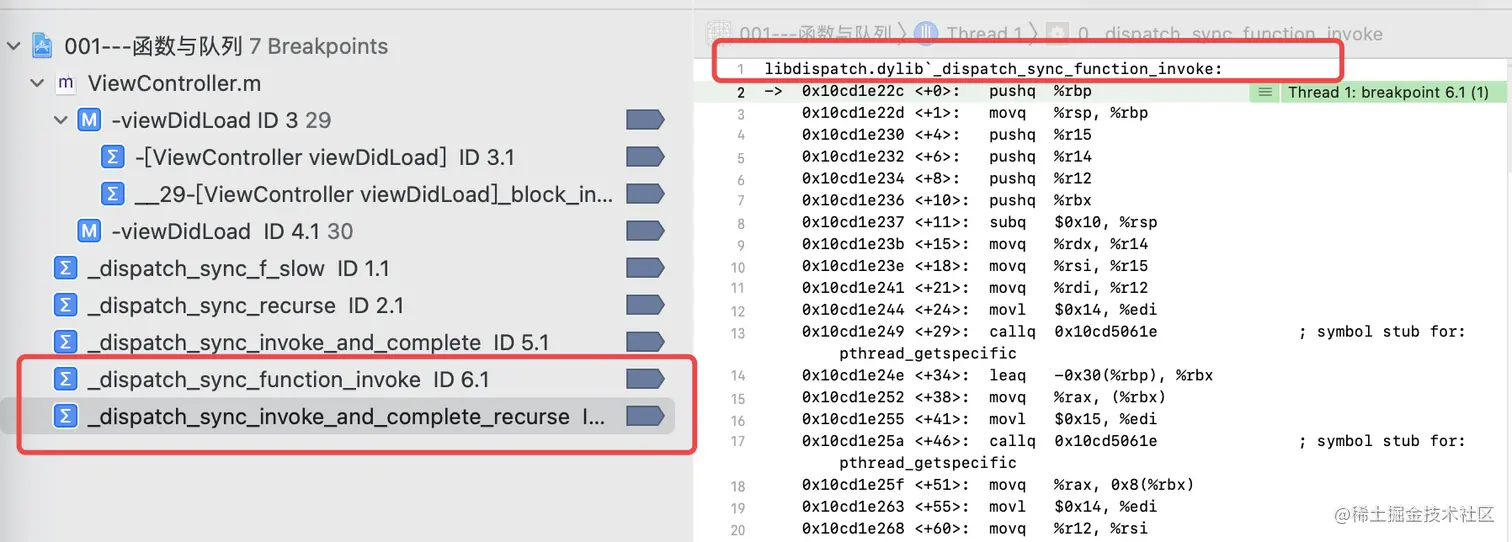

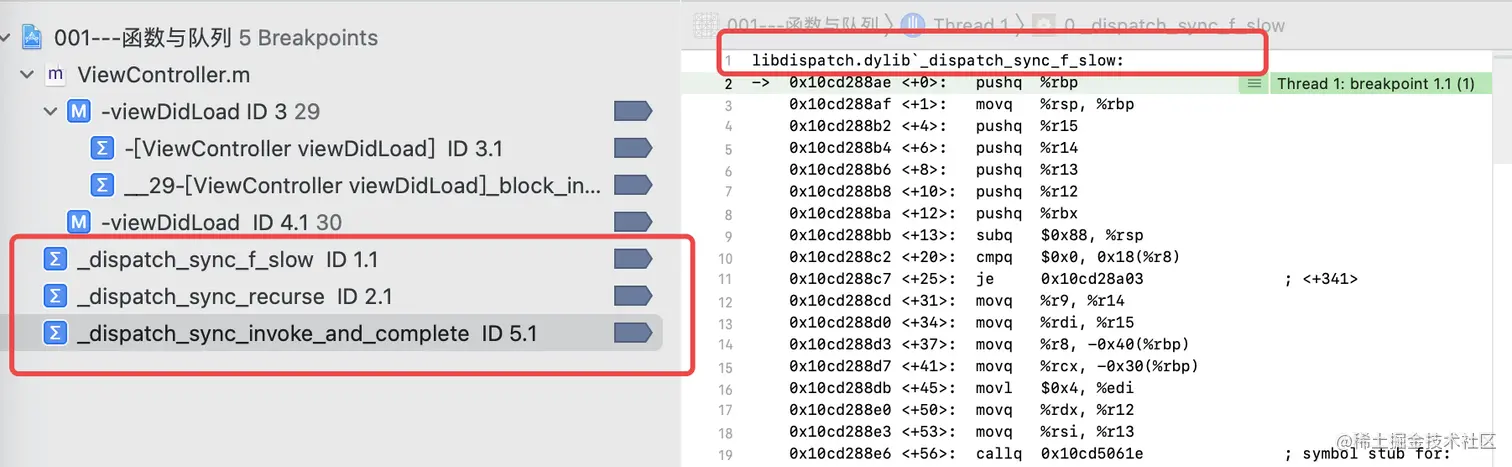

继续在项目中，将所有可能的条件分支，全部设置符号断点：

进入_dispatch_sync_function_invoke函数

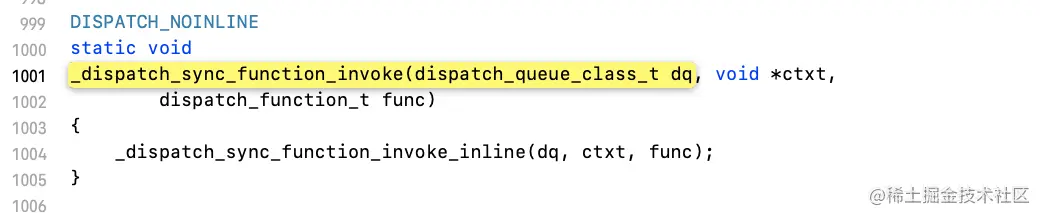

进入_dispatch_sync_function_invoke函数：

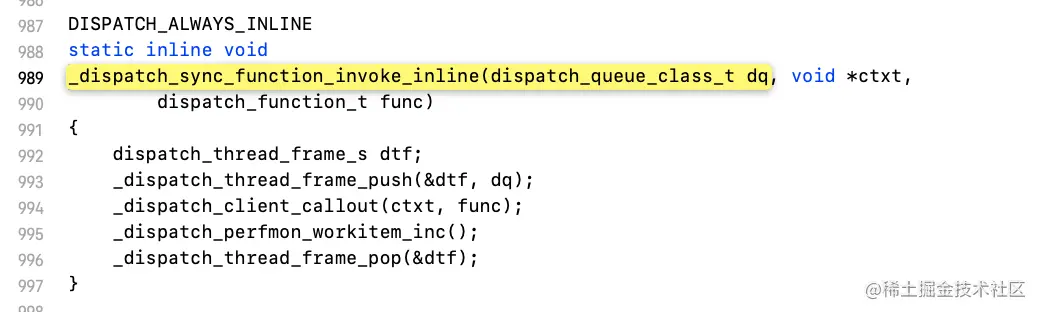

接着，再进入_dispatch_sync_function_invoke_inline函数：

到了这里，就很明白了：

_dispatch_thread_frame_push：任务加入队列
_dispatch_client_callout：执行任务
_dispatch_thread_frame_pop：任务移除队列

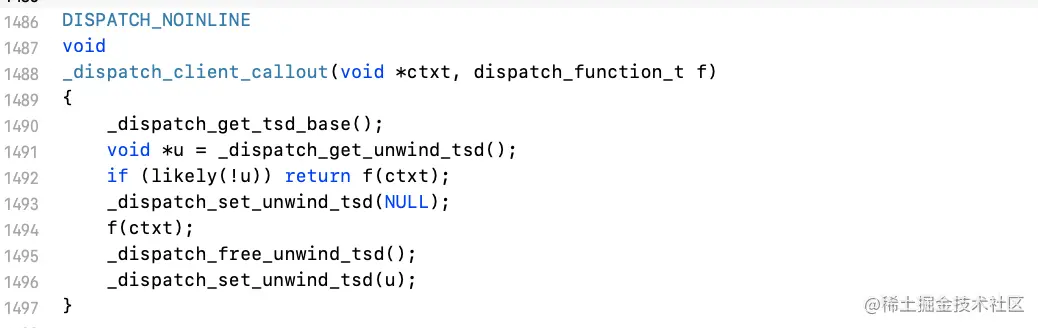

进入_dispatch_client_callout函数

调用f(ctxt)就是内部自动调用block任务的代码。

我们再通过lldb进行验证：

和源码中的逻辑完全一致

同步函数顺序被执行，因为_dispatch_sync_function_invoke_inline中，三个函数的顺序调用：

_dispatch_thread_frame_push：任务加入队列
_dispatch_client_callout：执行任务
_dispatch_thread_frame_pop：任务移除队列

当同步函数加入串行队列，在_dispatch_sync_f_inline函数中，使用_dispatch_barrier_sync_f同步栅栏函数。

并发队列

同步函数配合并发队列：

dispatch_queue_t queue = dispatch_queue_create("cooci", DISPATCH_QUEUE_CONCURRENT);
dispatch_sync(queue, ^{
    NSLog(@"block---：%@",[NSThread currentThread]);
});

我们刚刚在前面分析的，dispatch_sync --> _dispatch_sync_f，再根据_dispatch_sync_f的实现：

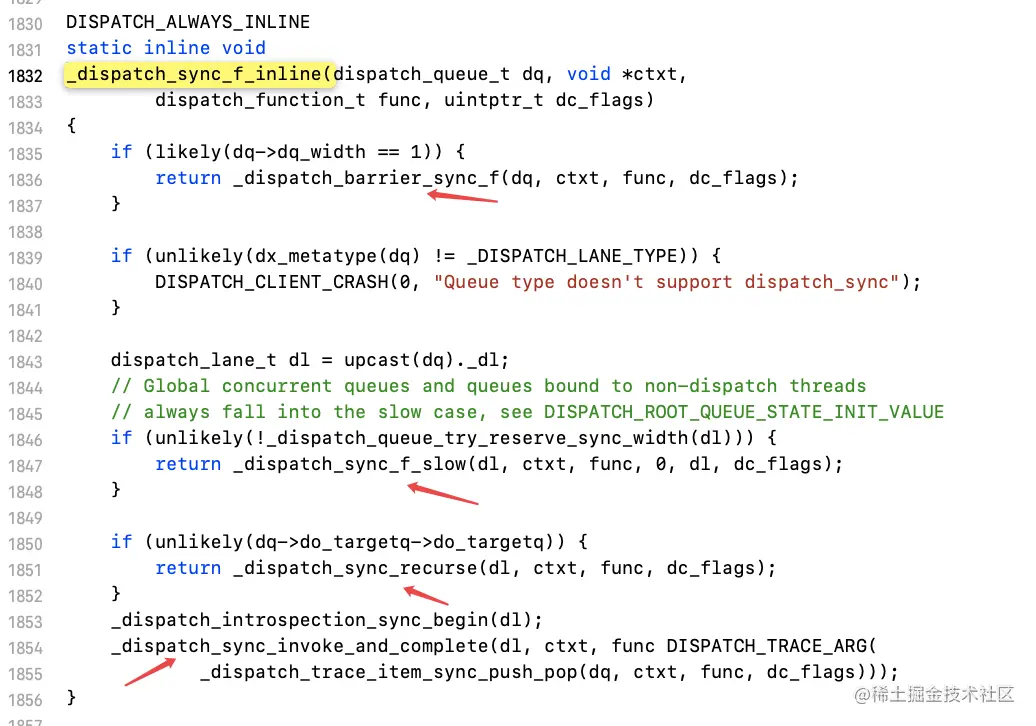

再进入 _dispatch_sync_f_inline函数里面查看详情：

并发队列触发的代码分支和全局队列有所不同。

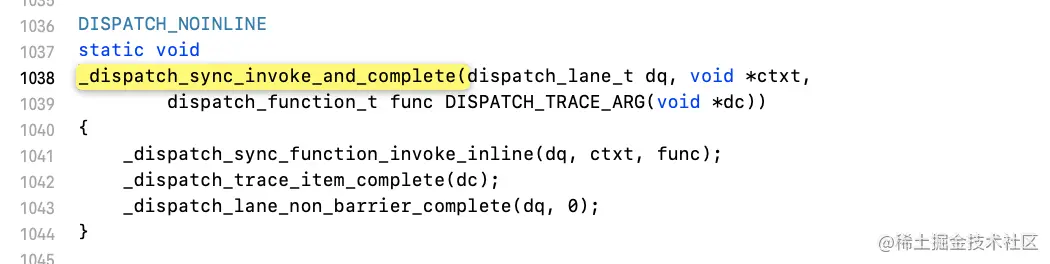

进入_dispatch_sync_invoke_and_complete函数：

最终调用的还是_dispatch_sync_function_invoke_inline函数。

函数中的最后一个入参

dispatch_function_t func DISPATCH_TRACE_ARG(void *dc)

#define DISPATCH_TRACE_ARG(arg)

#define DISPATCH_TRACE_ARG(arg) , arg

将,和arg封装到一起，所以外部不用加额外的逗号。

死锁

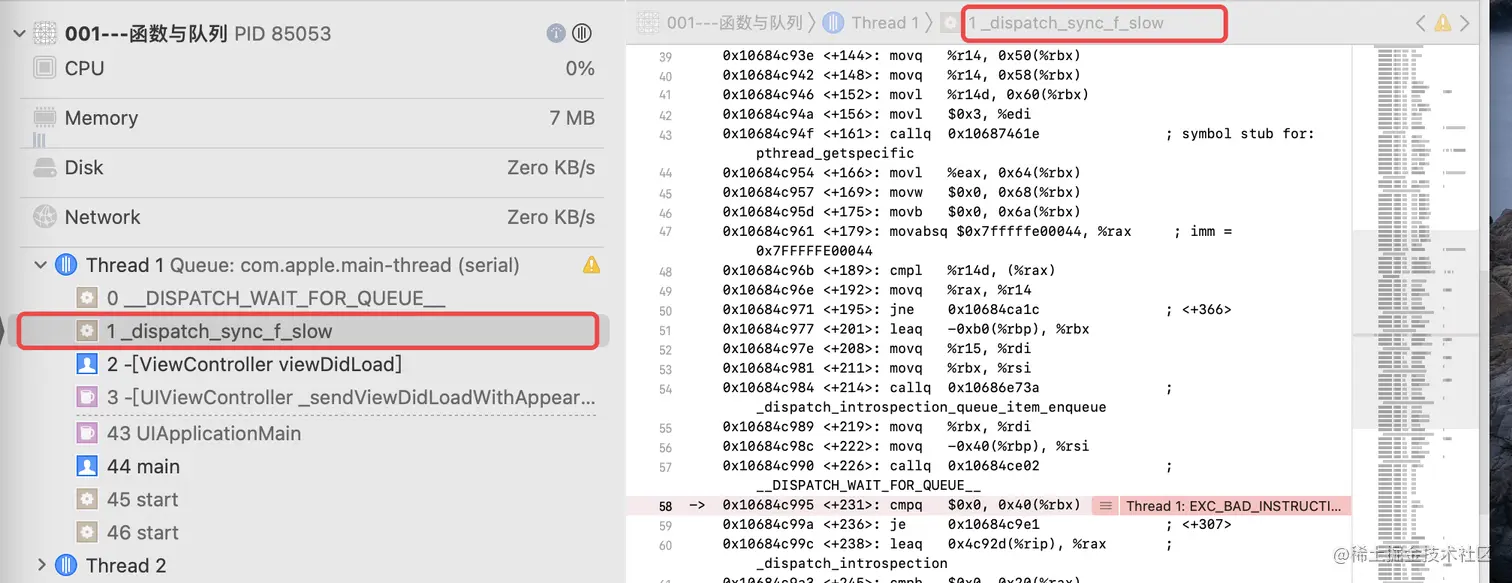

当出现死锁异常时，调用_dispatch_sync_f_slow函数
然后调用__DISPATCH_WAIT_FOR_QUEUE__，抛出异常

根据前面几个情况的分析，探索流程：dispatch_sync --> _dispatch_sync_f --> _dispatch_sync_f_inline --> _dispatch_sync_f_inline.

进入_dispatch_sync_f_inline函数:

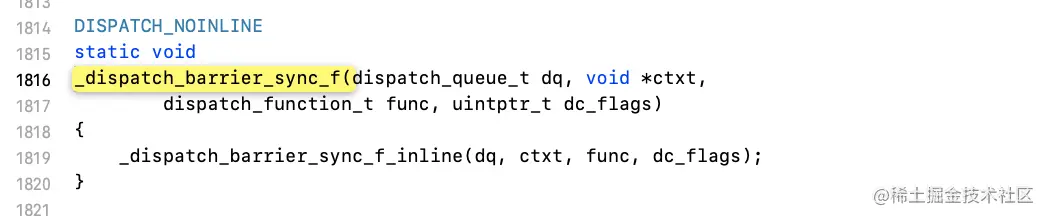

当前为同步函数，并且加入串行队列，调用_dispatch_barrier_sync_f函数，同步函数加入串行队列的底层，使用同步栅栏函数，进入_dispatch_barrier_sync_f函数：

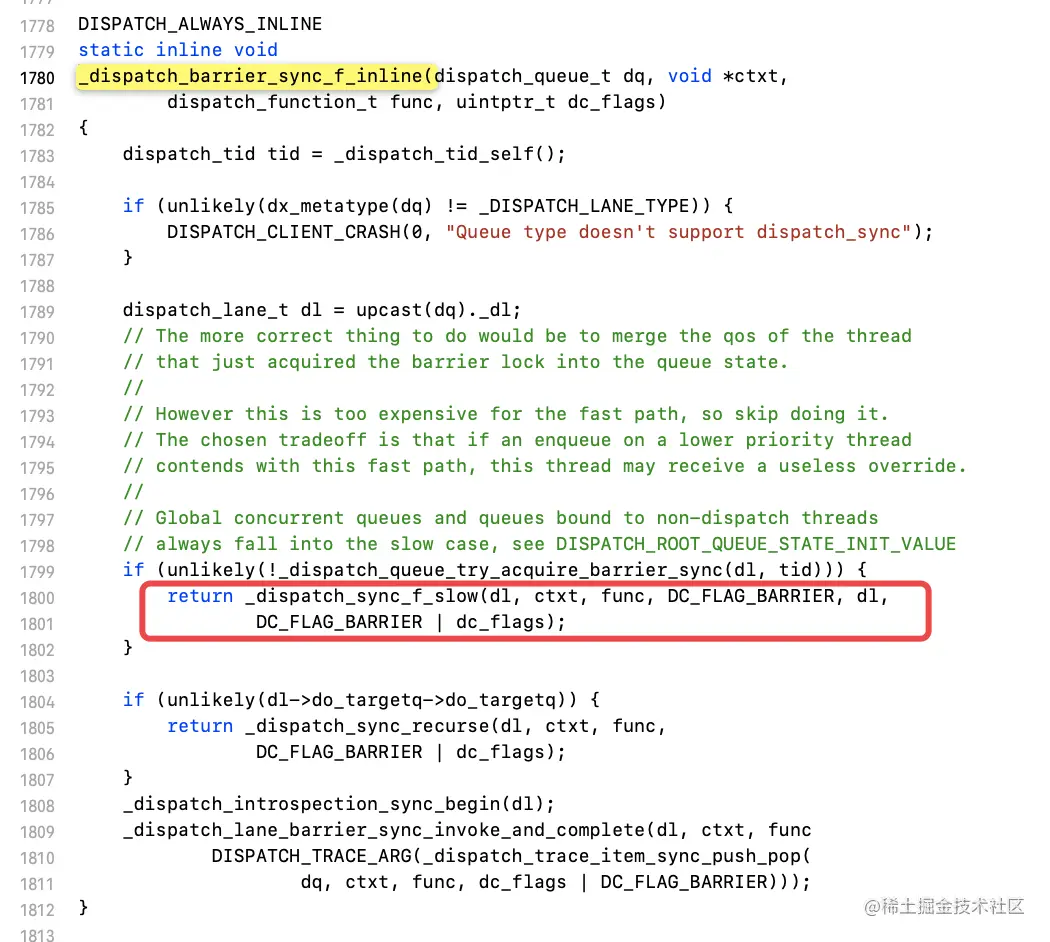

接着进入_dispatch_barrier_sync_f_inline函数：

出现死锁异常时，已知的_dispatch_sync_f_slow函数

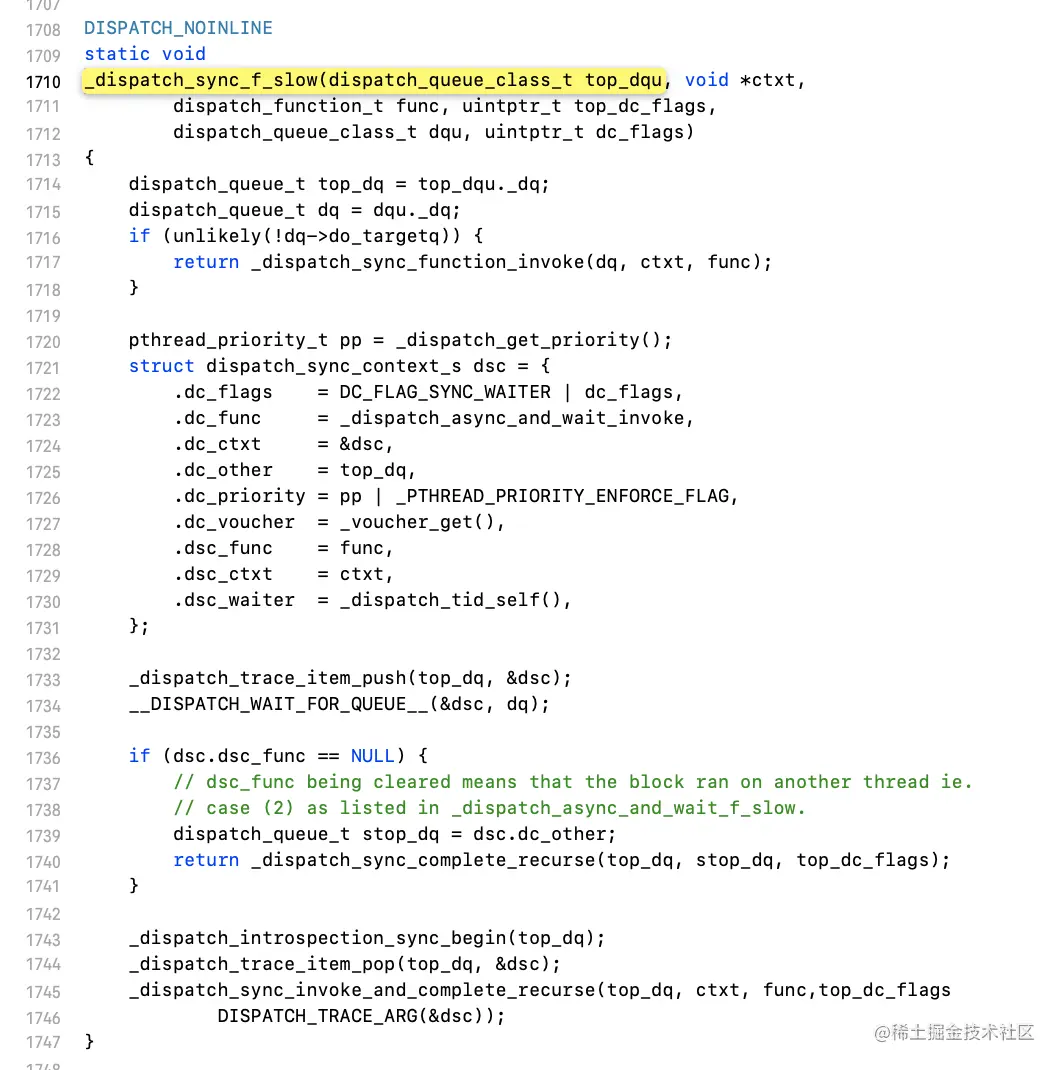

再进入_dispatch_sync_f_slow函数：

内部调用__DISPATCH_WAIT_FOR_QUEUE__抛出异常。

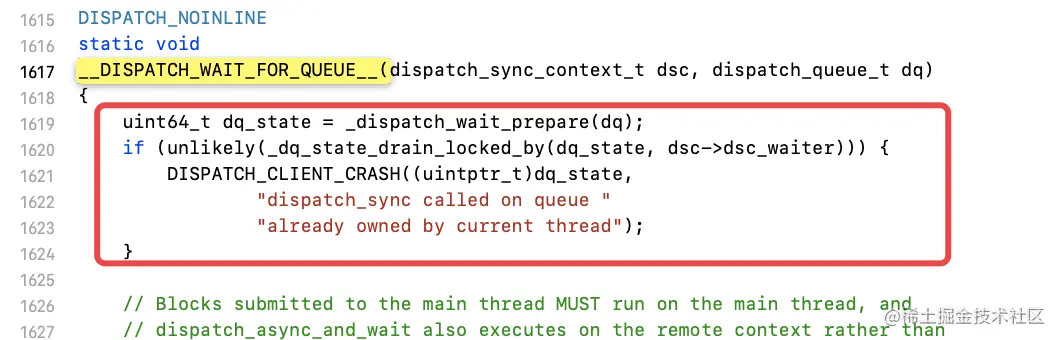

进入__DISPATCH_WAIT_FOR_QUEUE__函数：

_dq_state_drain_locked_by函数返回真，抛出异常
传入两个参数，dq_state为队列状态，dsc_waiter为线程的tid

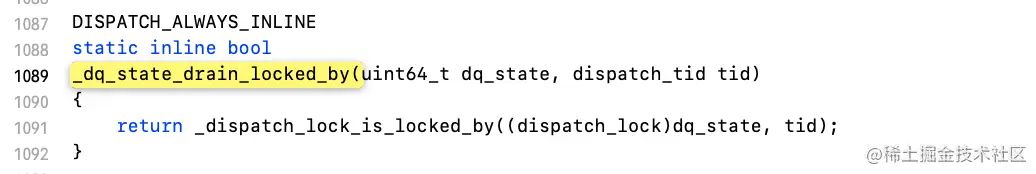

进入_dq_state_drain_locked_by函数：

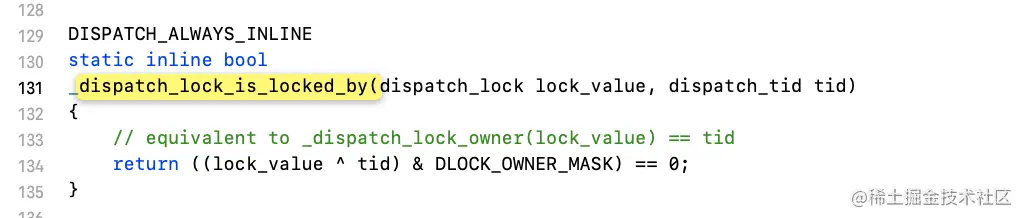

再进入_dispatch_lock_is_locked_by函数：

找到判断依据 DLOCK_OWNER_MASK。

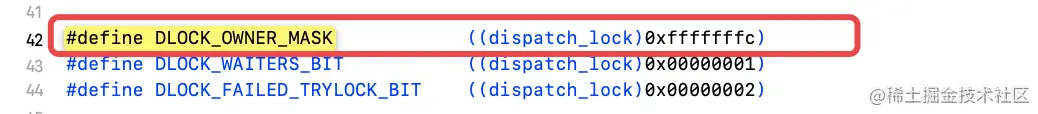

再查看DLOCK_OWNER_MASK定义情况：

DLOCK_OWNER_MASK定位为很大值，只要一个非零的值和它进行&运算，结果一定不为零；
lock_value和tid进行按位异或，它们运算结果为零只有一种可能，就是二者的值相同；

当同步函数加入到串行队列中，同一线程在等待时又被执行，就会形成相互等待的局面，造成死锁的异常。

异步函数

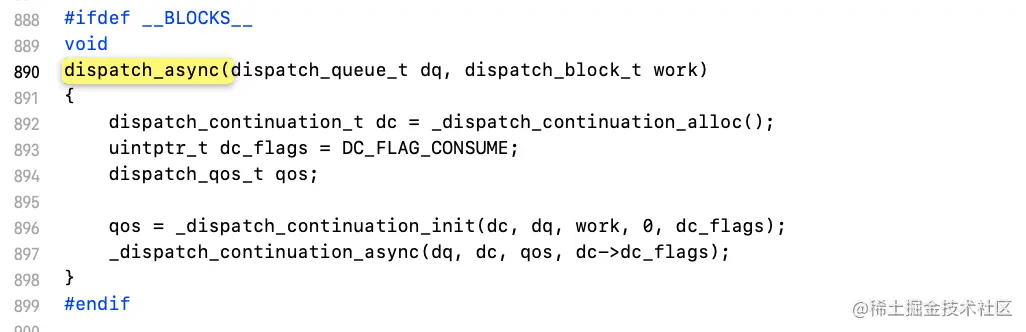

在libdispatch源码中，找到dispatch_async函数的实现：

将任务封装成dispatch_qos_t类型的qos
调用_dispatch_continuation_async函数

任务和优先级的封装

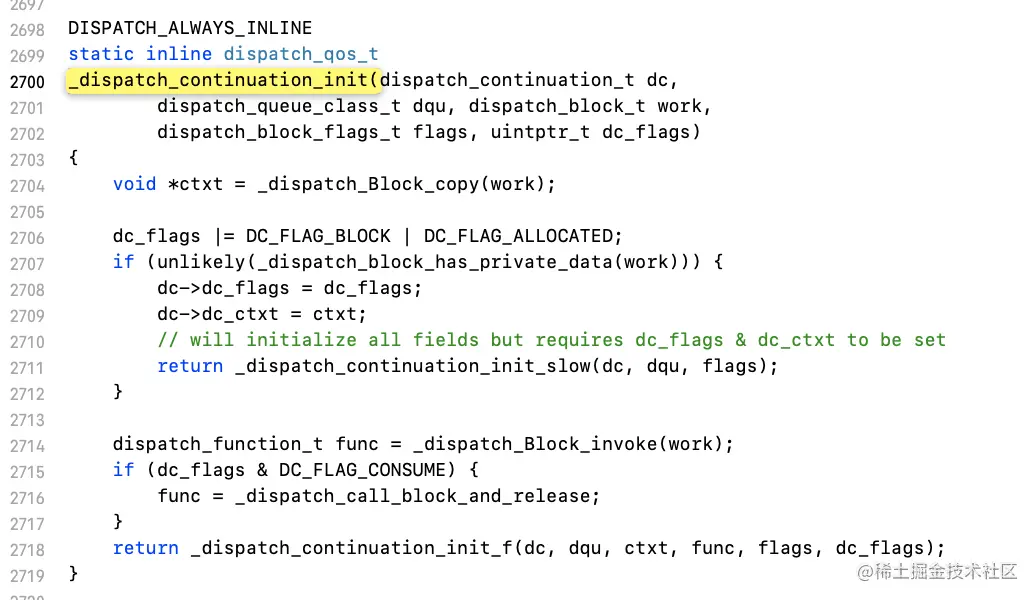

进入_dispatch_continuation_init函数

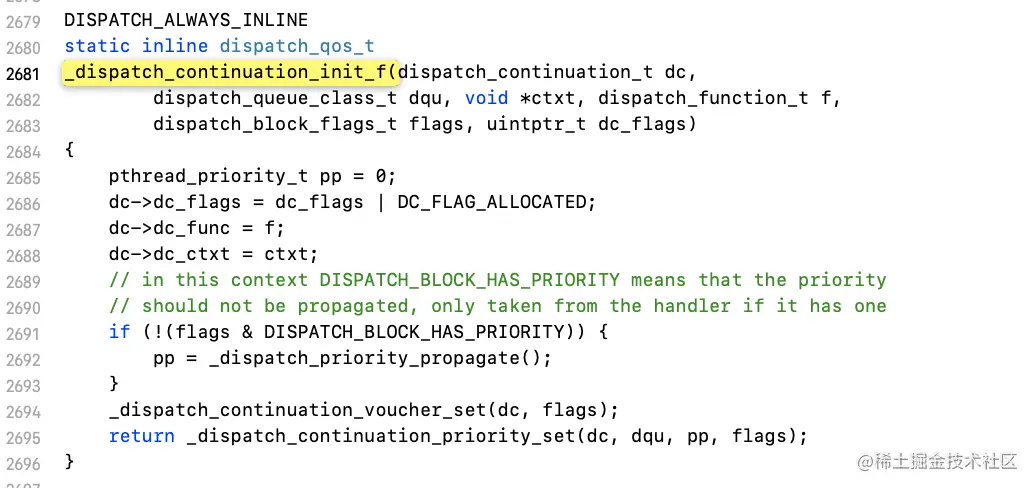

进入_dispatch_continuation_init_f函数，对block任务进行封装:

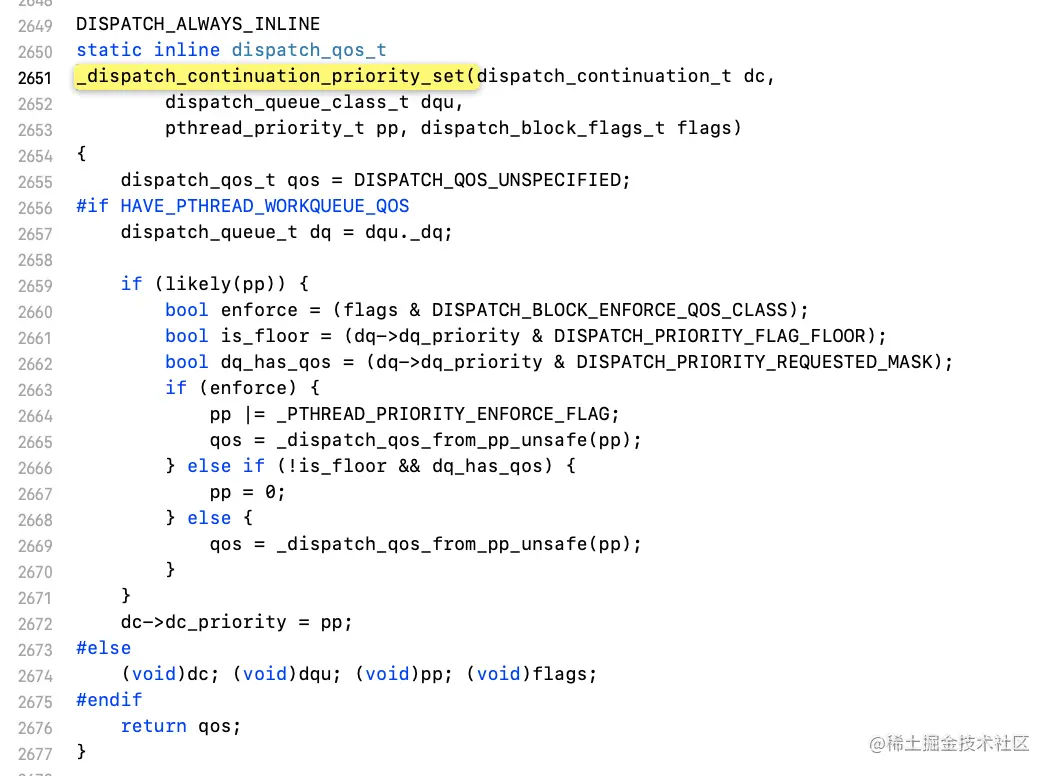

进入_dispatch_continuation_priority_set函数，对任务优先级进行封装:

异步函数的执行，优先级是衡量标准的其中一项。而且任务根据CPU的调度情况异步执行，所以一定是无序的，需要对其进行封装。

并发队列

异步函数配合并发队列

dispatch_queue_t queue = dispatch_queue_create("cooci", DISPATCH_QUEUE_CONCURRENT);

dispatch_async(queue, ^{
    NSLog(@"block---：%@",[NSThread currentThread]);
});

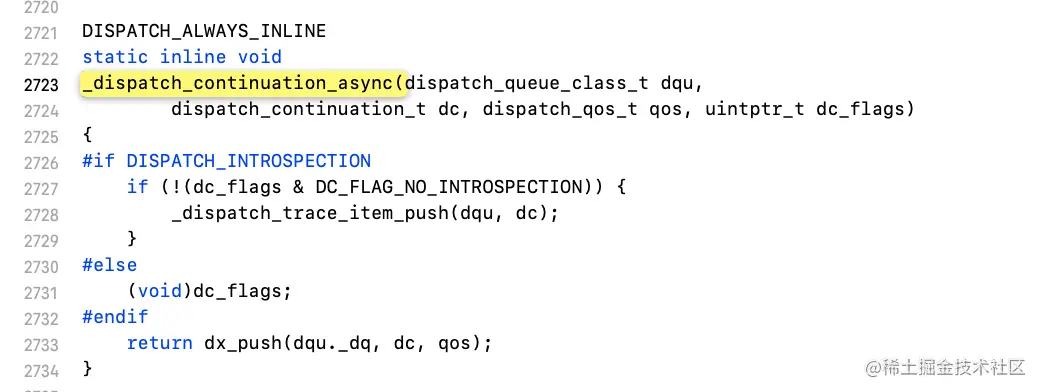

根据前面的分析： dispatch_async --> _dispatch_continuation_async。再进入 _dispatch_continuation_async 里面，查看实现：

接着再查看dx_push的宏定义：

此时我们关注的是参数3的调用，可以暂时无视dx_vtable，继续跟踪dq_push；
dq_push属于函数的赋值点，根据队列类型的不同赋值也不同。

查看并发队列的赋值：

DISPATCH_VTABLE_SUBCLASS_INSTANCE(queue_concurrent, lane,
    .do_type = DISPATCH_QUEUE_CONCURRENT_TYPE,
    .do_dispose = _dispatch_lane_dispose,
    .do_debug = _dispatch_queue_debug,
    .do_invoke = _dispatch_lane_invoke,
    .dq_activate = _dispatch_lane_activate,
    .dq_wakeup = _dispatch_lane_wakeup,
    .dq_push = _dispatch_lane_concurrent_push,
);

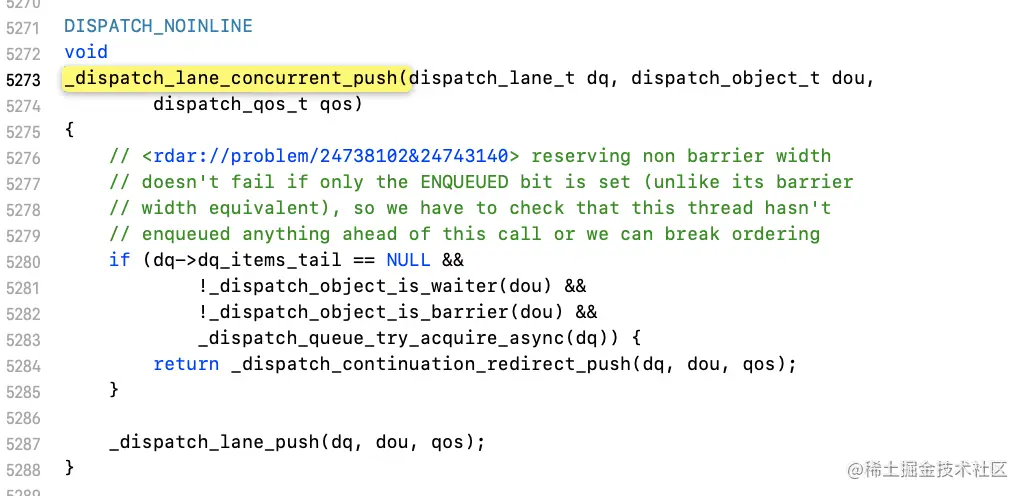

进入_dispatch_lane_concurrent_push函数：

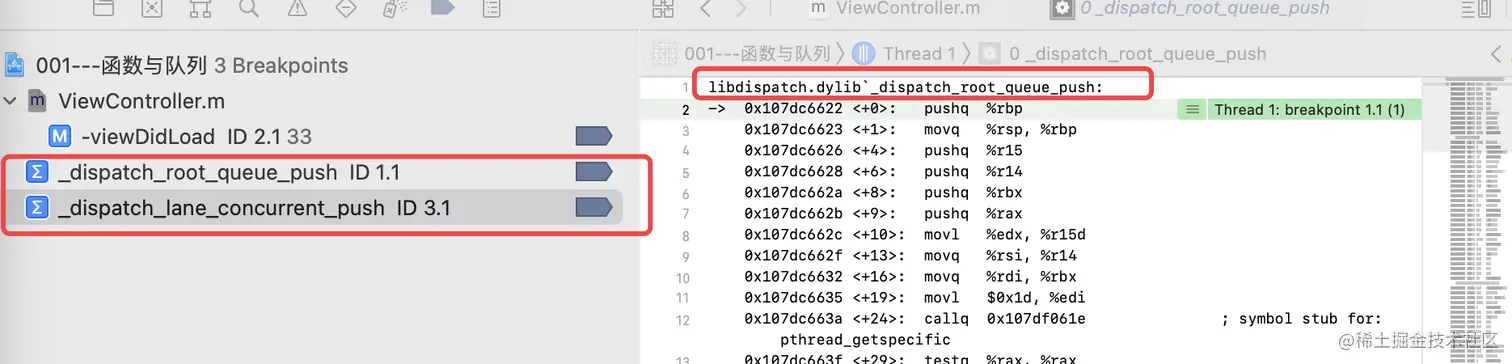

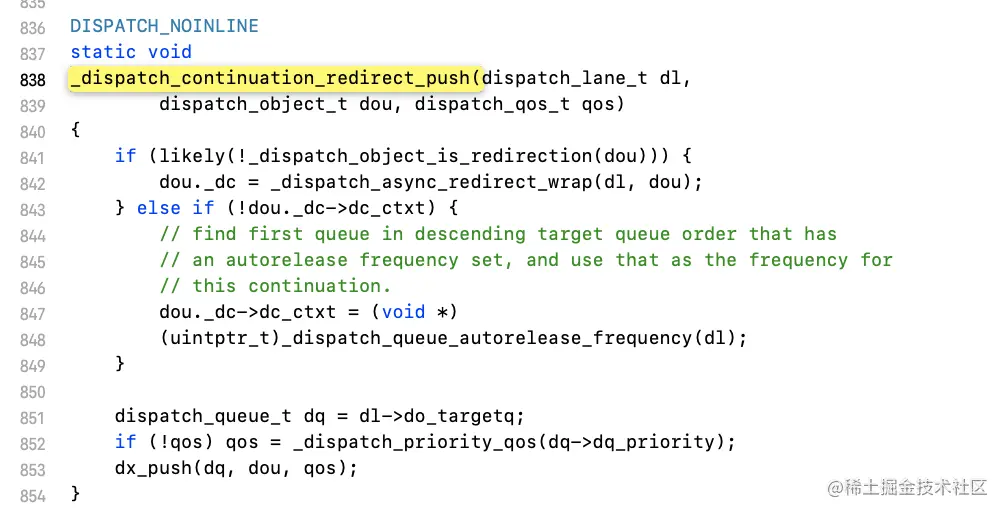

使用符号断点，先进入_dispatch_continuation_redirect_push函数:

再次调用dx_push，此时队列类型为queue_pthread_root，所以dx_push不是_dispatch_lane_concurrent_push函数，而是对应了_dispatch_root_queue_push函数，类似于调用了父类的方法:

通过符号断点配合汇编代码查看流程： _dispatch_root_queue_push --> _dispatch_root_queue_push_override --> _dispatch_root_queue_poke --> _dispatch_root_queue_poke_slow.

进入_dispatch_root_queue_poke_slow函数:

static void _dispatch_root_queue_poke_slow(dispatch_queue_global_t dq, int n, int floor) {
    ...

    _dispatch_root_queues_init();

    ...

    do {
        _dispatch_retain(dq);// released in _dispatch_worker_thread
        while ((r = pthread_create(pthr, attr, _dispatch_worker_thread, dq))) {
            if (r != EAGAIN) {
                (void)dispatch_assume_zero(r);
            }
        _dispatch_temporary_resource_shortage();
    }
  }
  while (--remaining);

  ...

通过_dispatch_root_queues_init注册异步任务执行的回调；
通过do...while循环创建线程，使用pthread_create函数。

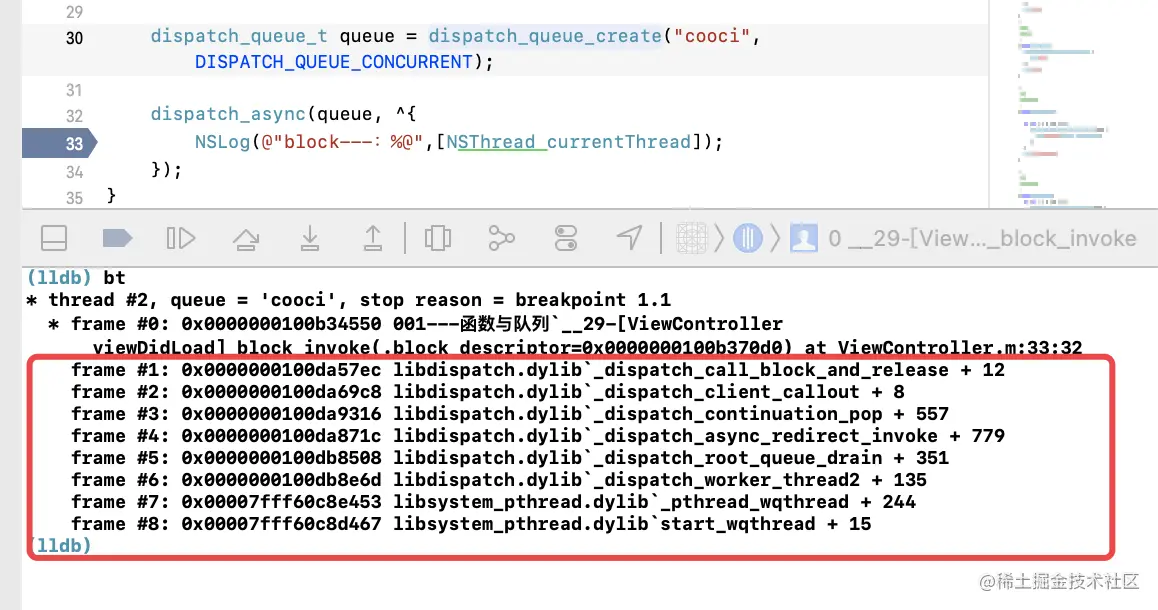

当然，我们也可以通过 lldb 调试，打印堆栈信息，来进行反推：

由系统的_pthread_wqthread调用libdispatch的_dispatch_worker_thread2函数。

源码中正向推导流程： _dispatch_root_queues_init --> _dispatch_root_queues_init_once --> _dispatch_worker_thread2

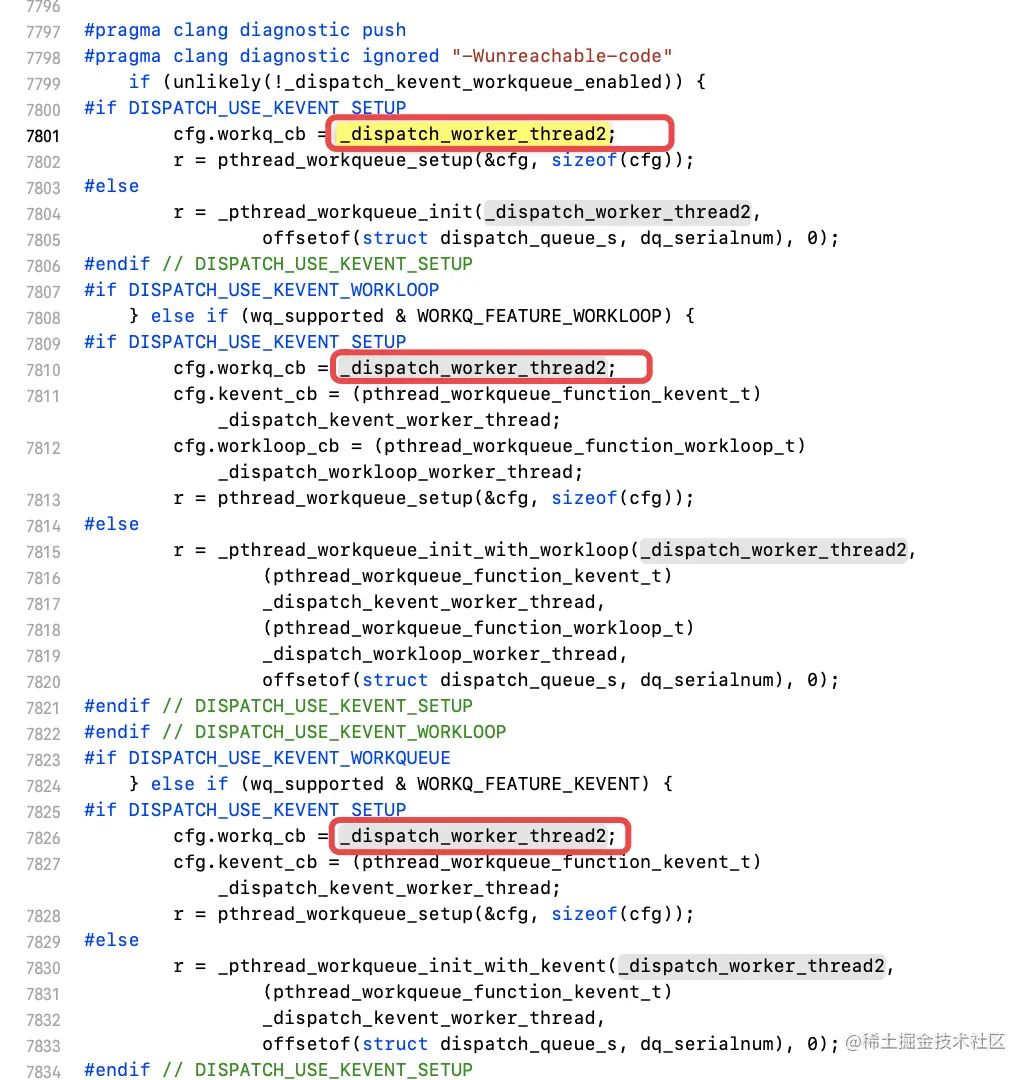

对_dispatch_worker_thread2进行赋值，封装给pthread的API调用：

异步线程被CPU调度，系统在合适的时机，通过libsystem_pthread.dylib的_pthread_wqthread函数，调用libdispatch.dylib的_dispatch_worker_thread2函数，最终执行异步函数的任务

异步任务回调流程： _dispatch_worker_thread2 --> _dispatch_root_queue_drain --> _dispatch_async_redirect_invoke --> _dispatch_continuation_pop --> _dispatch_client_callout --> _dispatch_call_block_and_release 异步函数配合并发队列的逻辑：

首先对任务和优先级进行封装；
多次调用dx_push，最终找到_dispatch_root_queue_push；
通过_dispatch_root_queues_init注册异步任务执行的回调；
通过do...while循环创建线程，使用pthread_create函数；
异步线程被CPU调度，系统在合适的时机，通过libsystem_pthread.dylib调用_dispatch_worker_thread2函数，执行回调。

全局队列

异步函数配全局队列

dispatch_queue_t queue = dispatch_get_global_queue(0, 0);

dispatch_async(queue, ^{
    NSLog(@"block---：%@",[NSThread currentThread]);
});

代码逻辑：dispatch_async --> _dispatch_continuation_async --> _dispatch_continuation_async --> dx_push。

此时调用的dx_push，和并发队列的赋值不同

DISPATCH_VTABLE_SUBCLASS_INSTANCE(queue_global, lane,
    .do_type = DISPATCH_QUEUE_GLOBAL_ROOT_TYPE,
    .do_dispose = _dispatch_object_no_dispose,
    .do_debug = _dispatch_queue_debug,
    .do_invoke = _dispatch_object_no_invoke,
    .dq_activate = _dispatch_queue_no_activate,
    .dq_wakeup = _dispatch_root_queue_wakeup,
    .dq_push = _dispatch_root_queue_push,
);

进入_dispatch_root_queue_push函数流程：

_dispatch_root_queue_push --> _dispatch_root_queue_push_override --> _dispatch_root_queue_push_inline --> _dispatch_root_queue_poke --> _dispatch_root_queue_poke_slow

进入_dispatch_root_queue_poke_slow函数：

通过_dispatch_root_queues_init注册异步任务执行的回调
通过do...while循环创建线程，使用pthread_create函数

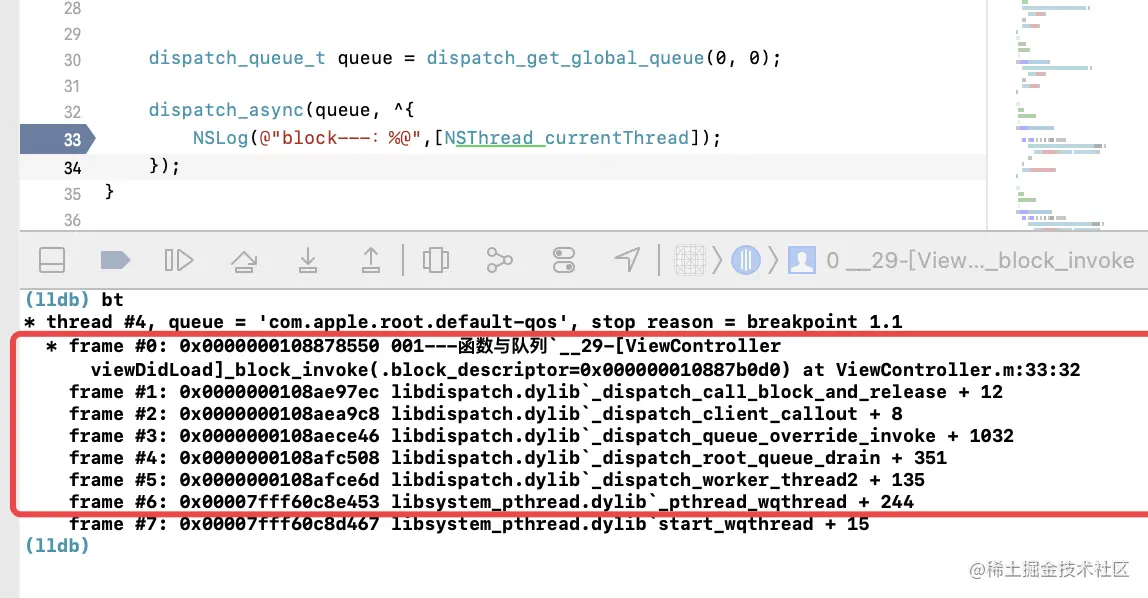

使用lldb进行反推：

异步任务回调流程： _dispatch_worker_thread2 --> _dispatch_root_queue_drain --> _dispatch_queue_override_invoke --> _dispatch_client_callout --> _dispatch_call_block_and_release

单例模式

static dispatch_once_t onceToken;

dispatch_once(&onceToken, ^{
    NSLog(@"block---：%@",[NSThread currentThread]);
});

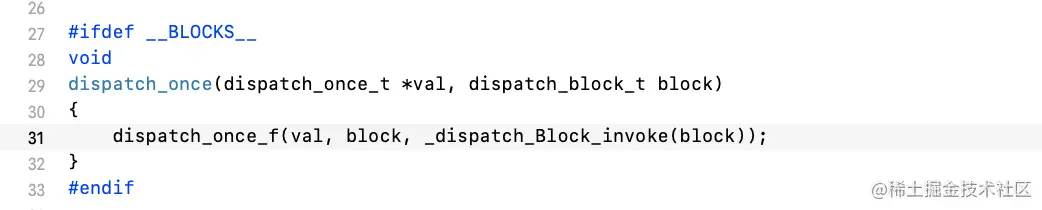

来到源码，找到dispatch_once函数的实现:

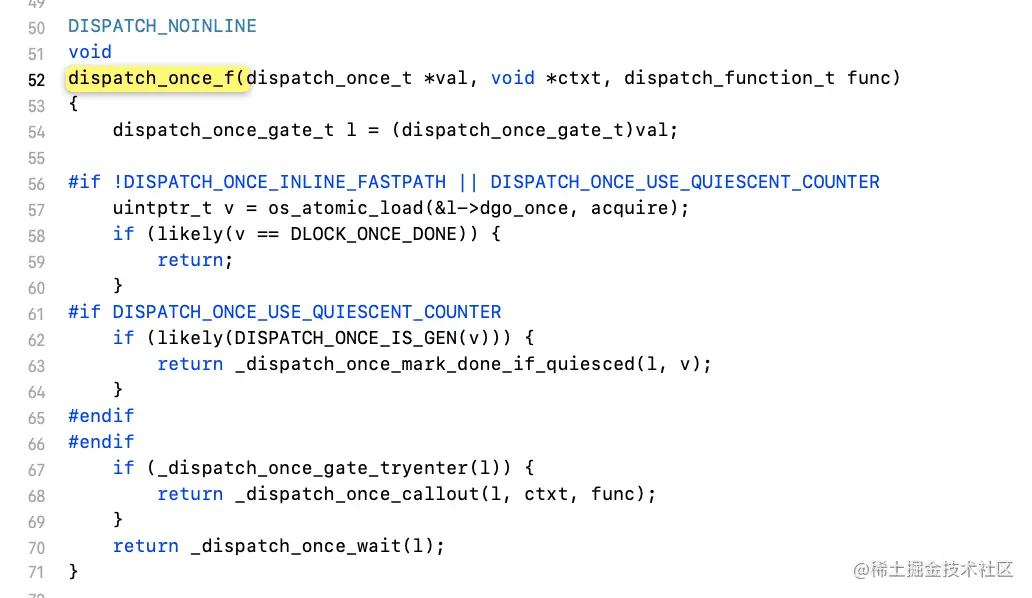

进入dispatch_once_f函数:

将val强转为dispatch_once_gate_t类型，类似于栅栏的使用三个条件分支：
如果执行完成，直接返回
如果第一次，执行_dispatch_once_callout函数
如果正在执行，进入_dispatch_once_wait等待

锁的处理

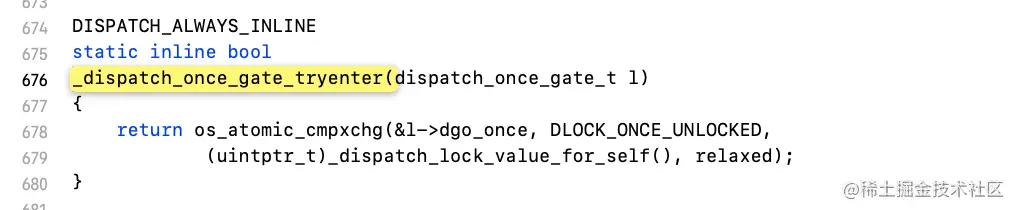

进入_dispatch_once_gate_tryenter函数:

进行原子锁的处理，防止多线程

执行任务

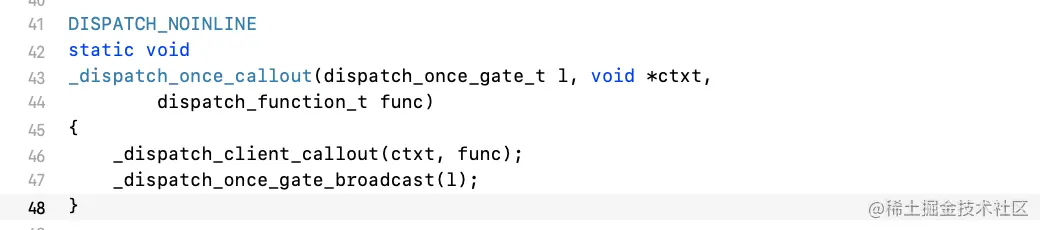

进入_dispatch_once_callout函数:

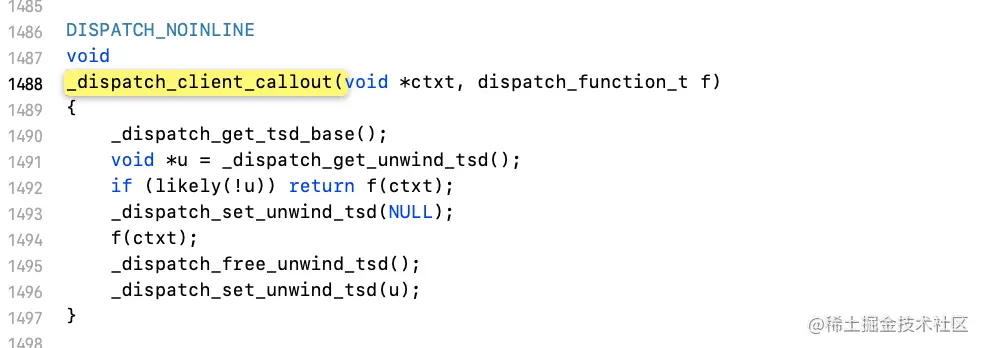

再进入 _dispatch_client_callout 函数：

通过f(ctxt)执行任务的回调。

接着再看 _dispatch_once_callout 函数里面调用的_dispatch_once_gate_broadcast函数：

锁的处理，并标记为完成

单例模式的原理：

调用dispatch_once函数，传入onceToken和block。其中onceToken为静态变量，具有唯一性，在底层被强转为dispatch_once_gate_t类型的变量l，l通过os_atomic_load函数获取底层原子封装性的关联，得到变量v，通过v来查询任务的状态，如果此时v等于DLOCK_ONCE_DONE，说明任务已经处理过一次了，直接return；
如果任务首次执行，将任务进行加锁，任务状态置为DLOCK_ONCE_UNLOCK，目的保证线程安全。加锁后进行block回调函数的执行，执行完成后，将当前任务解锁，将当前的任务状态置为DLOCK_ONCE_DONE，在下次进来时，就不会在执行，会直接返回；
如果在当前任务执行期间，有其他任务进来，会进入无限次等待，原因是当前任务已经获取了锁，进行了加锁，其他任务是无法获取锁的；

iOS底层探索-----GCD底层分析 下

前言

资源准备

主队列的底层分析

主队列的实现类型

类型一

类型二

主队列是串行队列的探索

dq_serialnum的作用

自定义队列的dq_serialnum

全局队列分析

创建队列

创建dqai

规范化参数

创建vtable

初始化队列

通过模板创建队列

继承链

同步函数

全局队列

并发队列

死锁

异步函数

任务和优先级的封装

并发队列

全局队列

单例模式

锁的处理

执行任务

iOS底层探索-----GCD底层分析下

`dq_serialnum`的作用

自定义队列的`dq_serialnum`

创建`dqai`

创建`vtable`
