设计模式入门篇（UML|时序图）

在学习设计模式之前，你必须要明白类图和时序图。这样有助于你对类之间关系的理解，有助于理解设计模式。

一、UML类图

UML中的类图用于表示类、接口、实例等之间相互的静态关系。

---

abstract：均用斜体表示。
static：均用下划线标注。

---

+：表示public字段
-：表示private字段
#：表示protected字段
~：表示default(缺省)

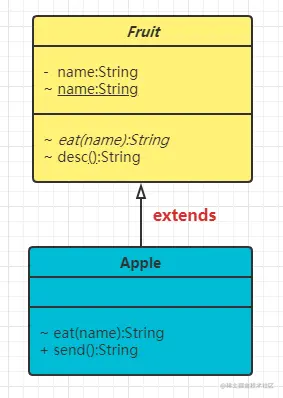

1.1 继承（extends）

abstract class Fruit {
    private String name;
    static String color;

    abstract String eat();
    String desc() {}
}
class Apple extends Fruit {
    String eat() {}
    public String send() {}
}

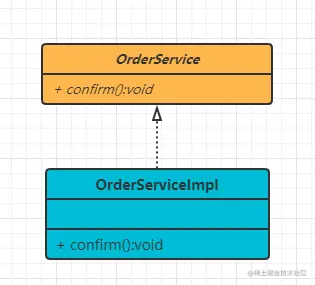

1.2 接口（interface）

public interface OrderService {
    void confirm();
}

public class OrderServiceImpl implements OrderService {
    void confirm() {}
}

1.3 聚合

只要一个类中持有另外一个实例(无论是一个还是多个），它们之间就是聚合关系。

public class OrderServiceImpl implement OrderService {
  private OrderMapper orderMapper;
  private DeliveryOrderMapper deliveryOrderMapper;
}

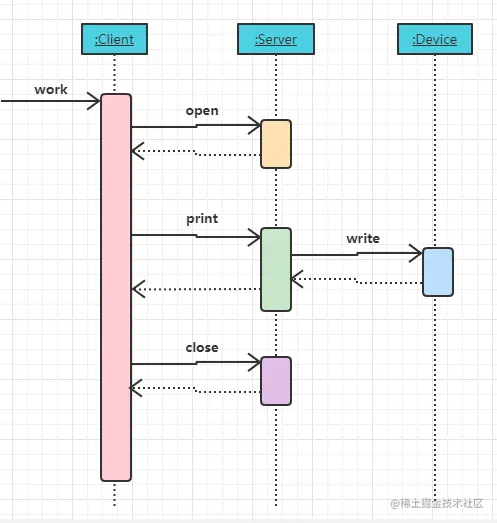

二、时序图

class Client {
    Server server;
    void work() {
        server.open();
        server.print("hello word");
        server.close();
    }
}

class Server {
    Device device;
    void open() {}
    void print(String s) {
        device.write(s);
    }
    void close() {}
}

黑色箭头表示方法的调用。比如：这里表示client调用server的open方法

三、总结

类图表示“不因时间流逝而发生变化的关系（静态关系）”。
时序图表示“随时间发生变化的东西（动态行为）”
