Wireshark实验六：IP

Zzzzzzen
831 阅读5分钟

参考

乌漆

Traceroute

为了生成一系列IP数据报，我们将使用traceroute程序向不同的目的地发送不同大小的数据报。traceroute首先发送一个或多个TTL=1的数据报。然后发送TTL=2的数据报，逐次增加，知道目的地收到该数据报为止。每经过一个路由器跳数减一，TTL=1的数据报发送距离为一次跳跃，TTL=2的数据报为两次跳跃。以这种方式，执行tracerout的主机可以通过查看包含ICMP TTL超出信息的数据报中的来源IP地址来获知其自身与目的之间的路由器的身份。

捕获执行Traceroute的数据报

traceroute -m 5 www.baidu.com，-m设置跳数5。

  1. 启动wireshark开始捕获数据报

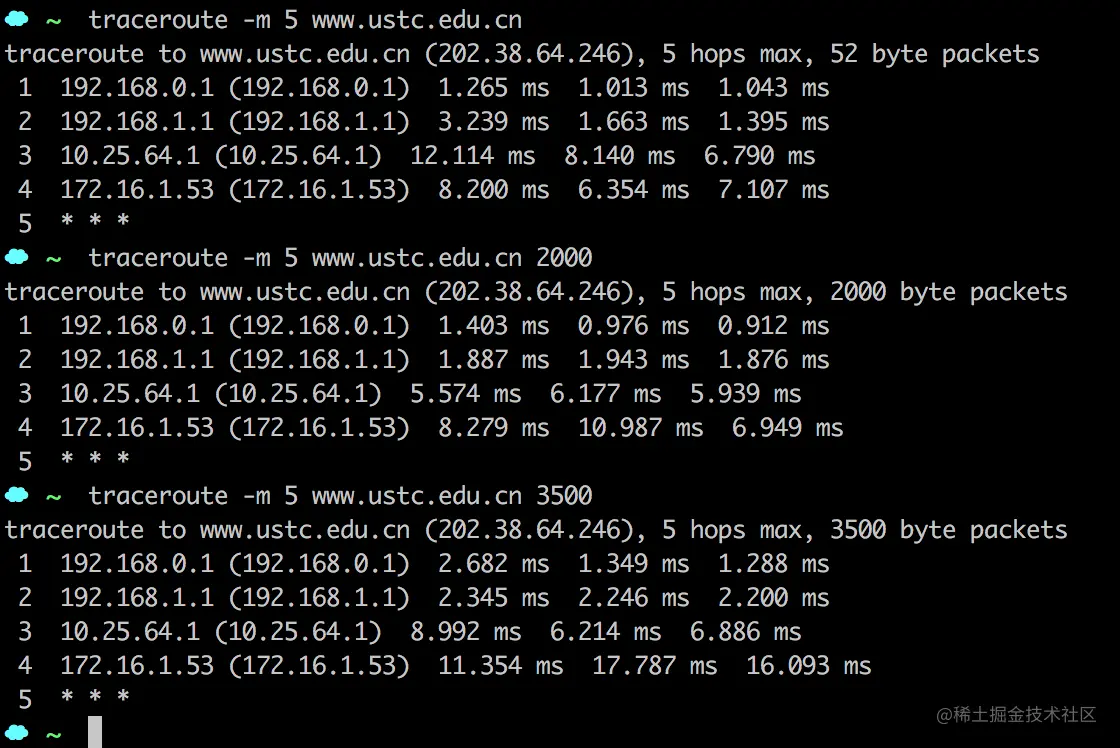

  2. traceroute -m 5 www.ustc.edu.cn 使用默认包大小
  3. traceroute -m 5 www.ustc.edu.cn 2000 包大小2000byte
  4. traceroute -m 5 www.ustc.edu.cn 3500 包大小3500byte


分析数据报

  1. 选择发送的第一个 ICMP Echo Request 消息，然后在 packet details window 中展开数据包的 Internet 协议部分。您的计算器的 IP 地址是多少？192.168.0.102
  2. 在 IP header 中，上层协议字段的值是多少？

这里用UDP发送的，协议字段17，上层协议字段1。这是因为traceroute请求是UDP报文，响应的ICMP报文。如果要用ICMP请求，使用tracert。 image.png

  1. IP header 有多少 bytes？ IP datagram 的有效负载中有多少 bytes？

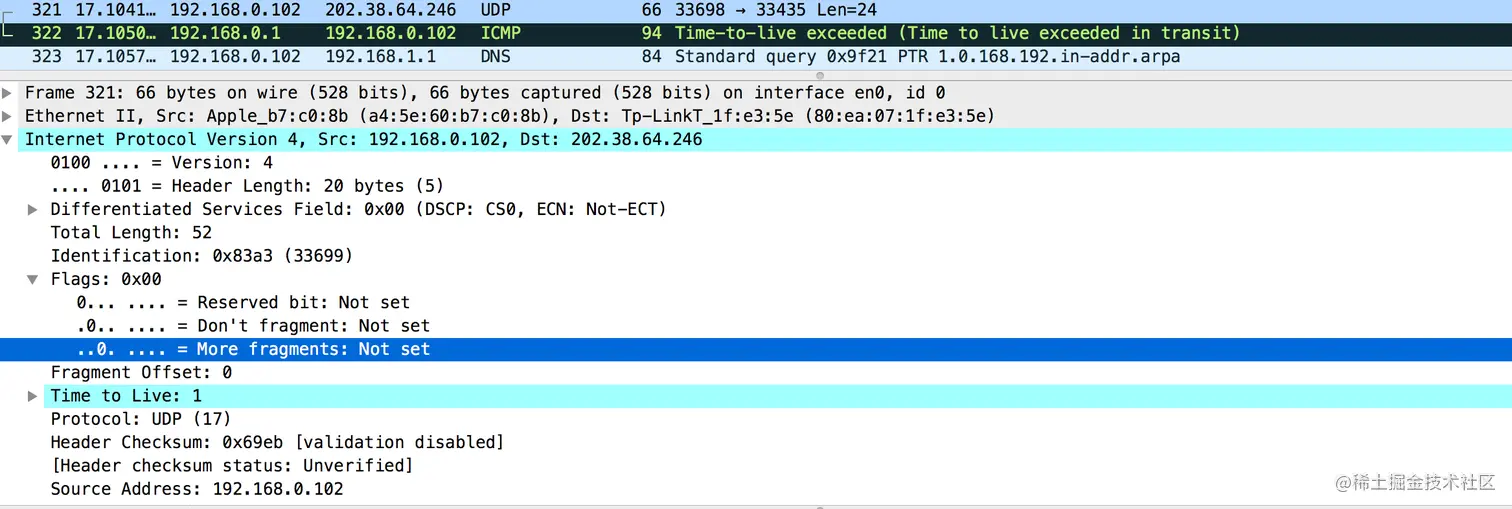

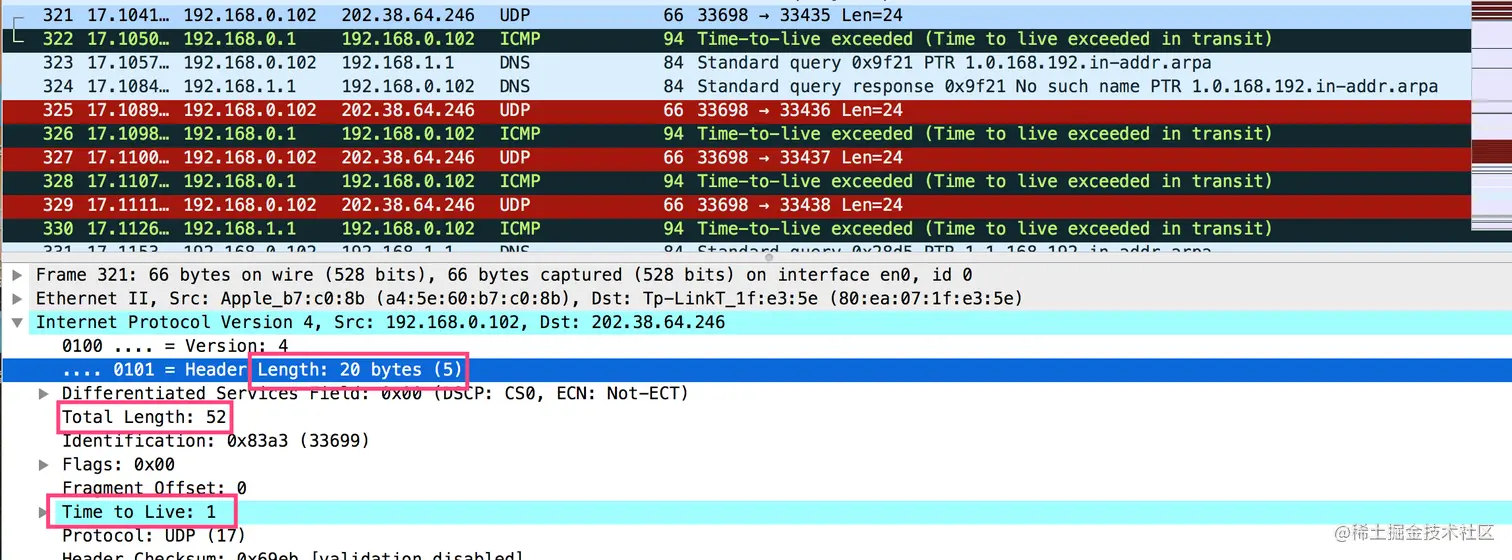

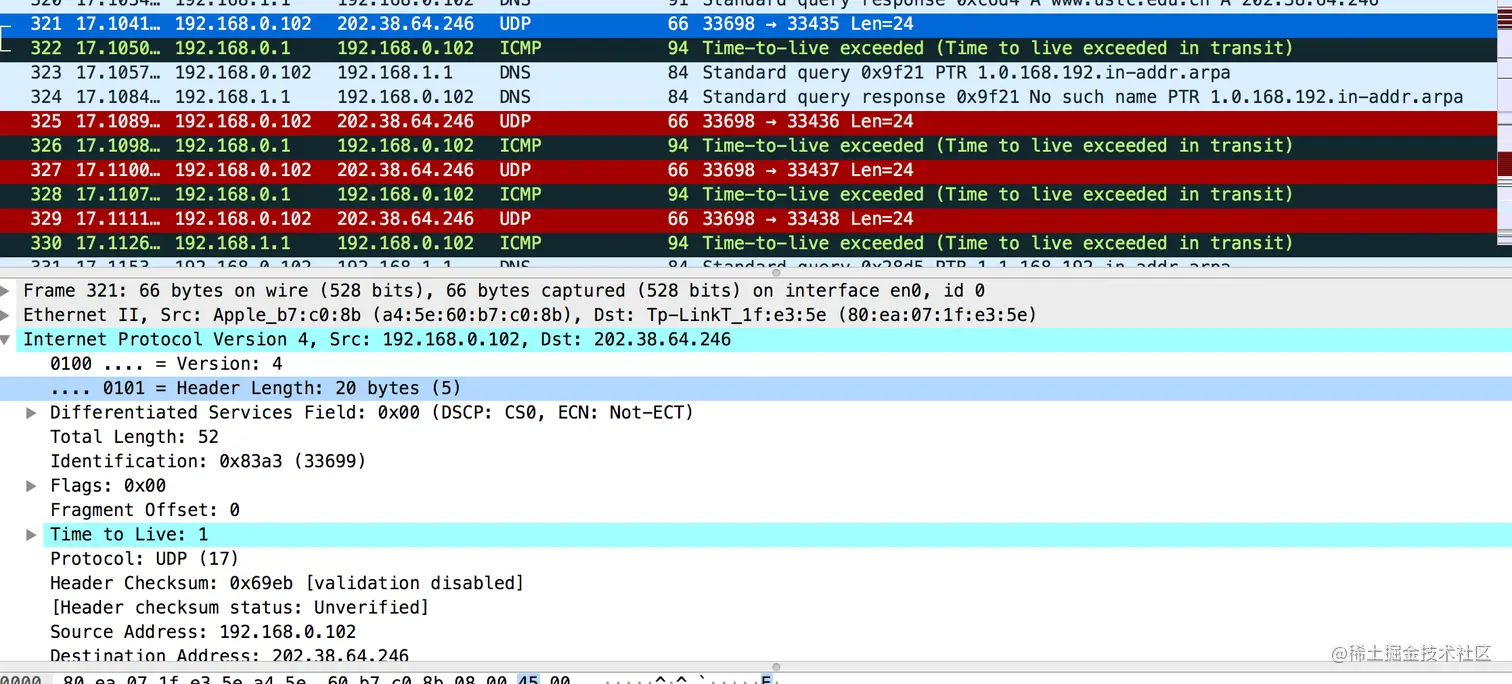

image.png IP header 20 bytes，数据报一共有 56 bytes，因此有效负载中有 36 bytes。

  1. 此 IP 数据报是否已被分段(fragmented)？ 没有，more fragements=0。


  1. 查看第一个 ICMP 及其所有后续 ICMP 消息。

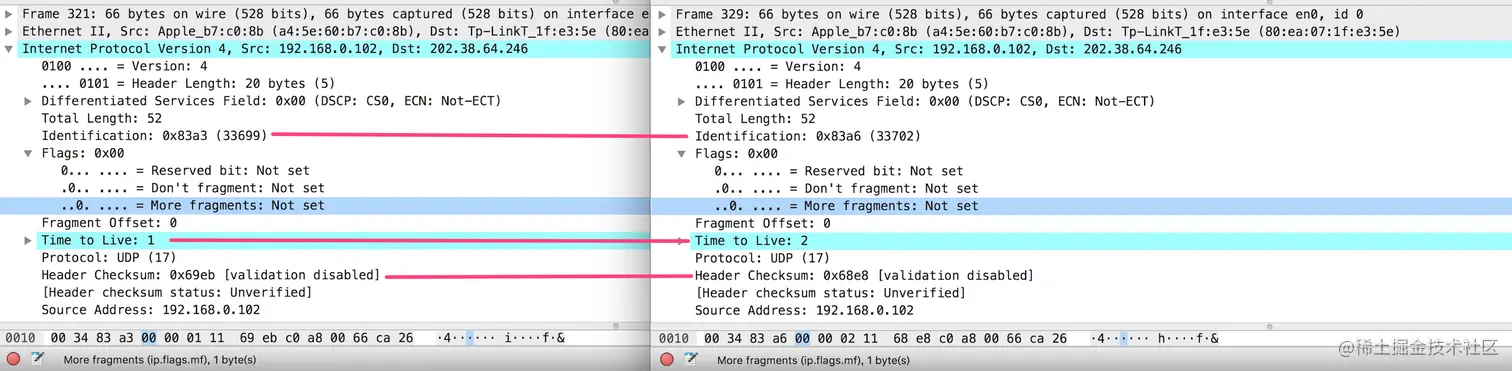

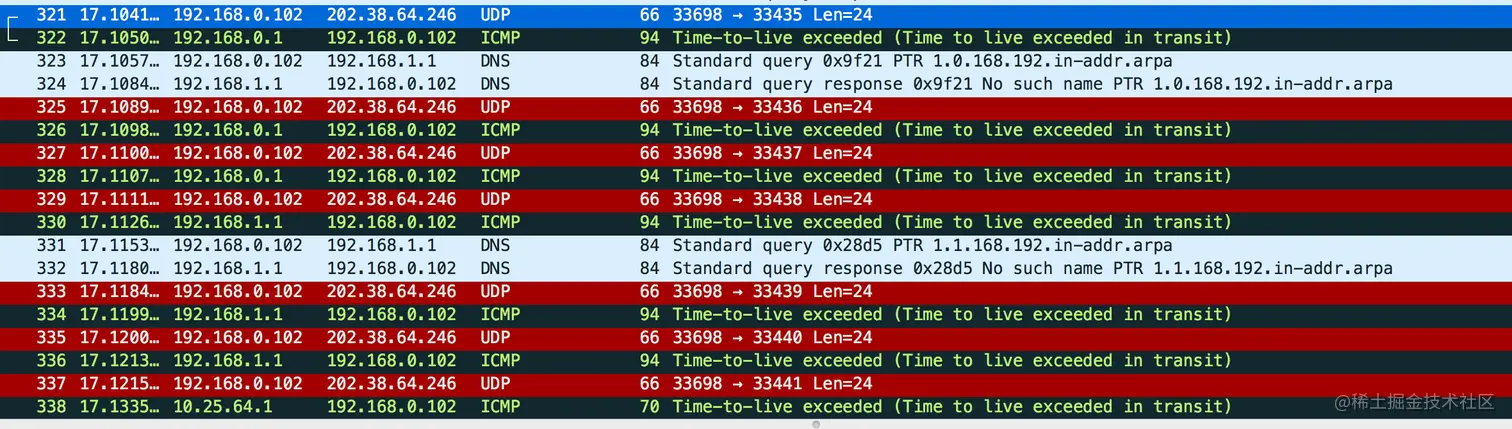

image.png 在您的计算器发送的这一系列 ICMP 消息中，IP 数据报中的哪些字段一直改变？ image.png

  1. 哪些字段保持不变？哪个字段必须保持不变？哪些字段必须更改？所谓的保持不变指的是这次 traceroute 不会改变的，但是下一次 traceroute 可能就会改了。 必须保持不变：
  2. 版本（Version）：占 4 bit，通信双方使用的版本必须一致，对于 IPv4 字段的值是4；
  3. 首部长度（Internet Header Length， IHL）：占 4 bit，首部长度说明首部有多少 32 位字（4字节）。由于IPv4首部可能包含数目不定的选项，这个字段也用来确定数据的偏移量；
  4. 区分服务（Differentiated Services，DS）：占 6 bit，只有在使用区分服务时，这个字段才起作用，在一般的情况下都不使用这个字段；

保持不变：

  1. 显式拥塞通告（ Explicit Congestion Notification，ECN）：允许在不丢弃报文的同时通知对方网络拥塞的发生。
  2. 全长（Total Length）：占 16 位字段，定义了报文总长，包含首部和数据，单位为字节。这个字段的最小值是 20（0 字节数据），最大值是65535。
  3. 标识符（Identification）：占16位，这个字段主要被用来唯一地标识一个报文的所有分片，因为分片不一定按序到达，所以在重组时需要知道分片所属的报文。
  4. 分片偏移 （Fragment Offset）：这个13位字段指明了每个分片相对于原始报文开头的偏移量，以8字节作单位。
  5. 源地址：报文的发送端；
  6. 目的地址：报文的接收端；
  7. 选项：附加的首部字段可能跟在目的地址之后；

必须更改：

  1. 标识符（Identification）：占 16 位，主要被用来唯一地标识一个报文的所有分片；
  2. 存活时间（Time To Live，TTL）：占 8 位，避免报文在互联网中永远存在。实现为跳数计数器，报文经过的每个路由器都将此字段减1，当此字段等于0时，报文不再向下一跳传送并被丢弃，最大值是255。这是traceroute的核心原理；
  3. 首部检验和 （Header Checksum）：占 16 位，检验和字段只对首部查错，在每一跳，路由器都要重新计算出的首部检验和并与此字段进行比对，如果不一致，此报文将会被丢弃；
  4. 数据
  1. 描述您在 IP datagram 的 Identification field 中的值中所看到的？

主要被用来唯一地标识一个报文的所有分片，因此对于不同的报文就需要改变这个值，使得报文可以唯一确定。

下一步查找第一跳路由器发送到您的计算器的一系列 ICMP TTL 超出的回复讯息。

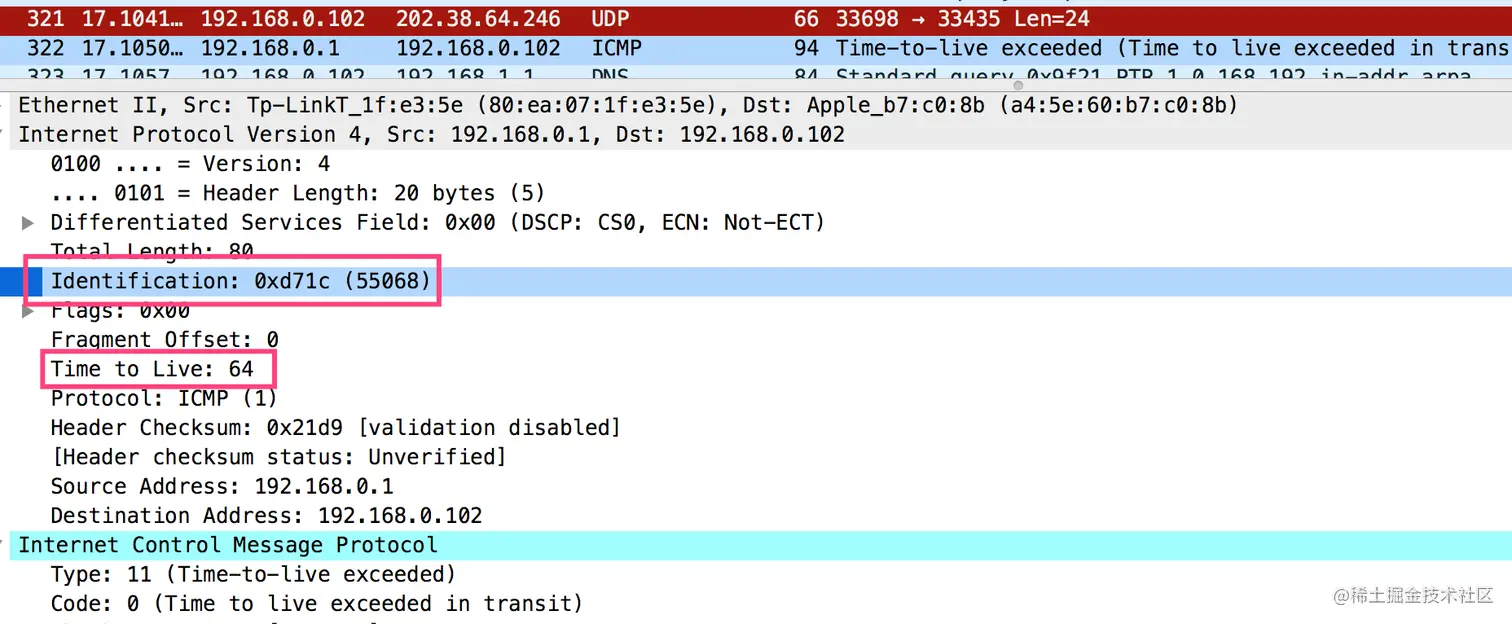

  1. ID 字段和 TTL 字段的值是多少？ image.png
  2. 对于第一跳路由器发送到您的计算器的所有 ICMP TTL 超出的回复，这些值是否保持不变？为什么？

ID字段改变，TTL字段不变。

分片

  1. 将数据包大小更改为 2000 后，查找计算机发送的第一个 ICMP Echo Request 消息。该消息是否已碎片化为多个 IP 数据报？

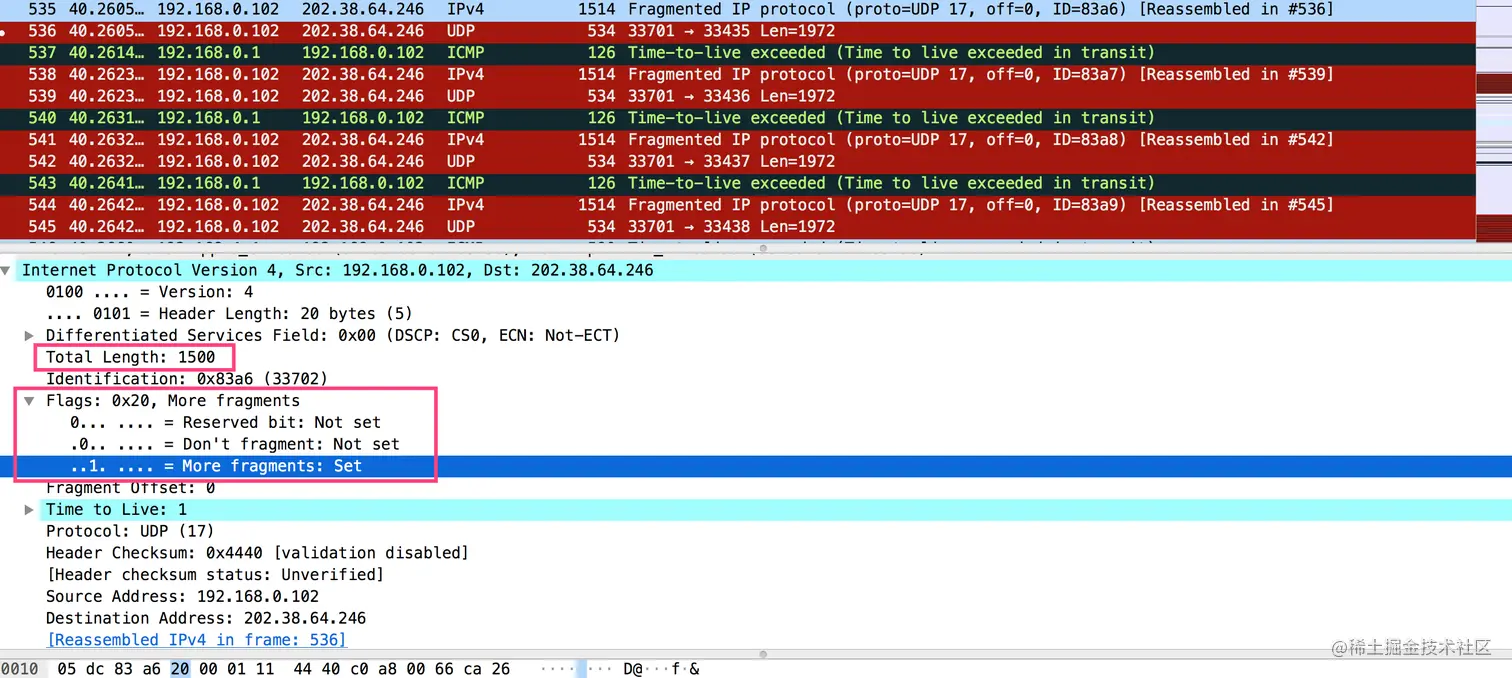

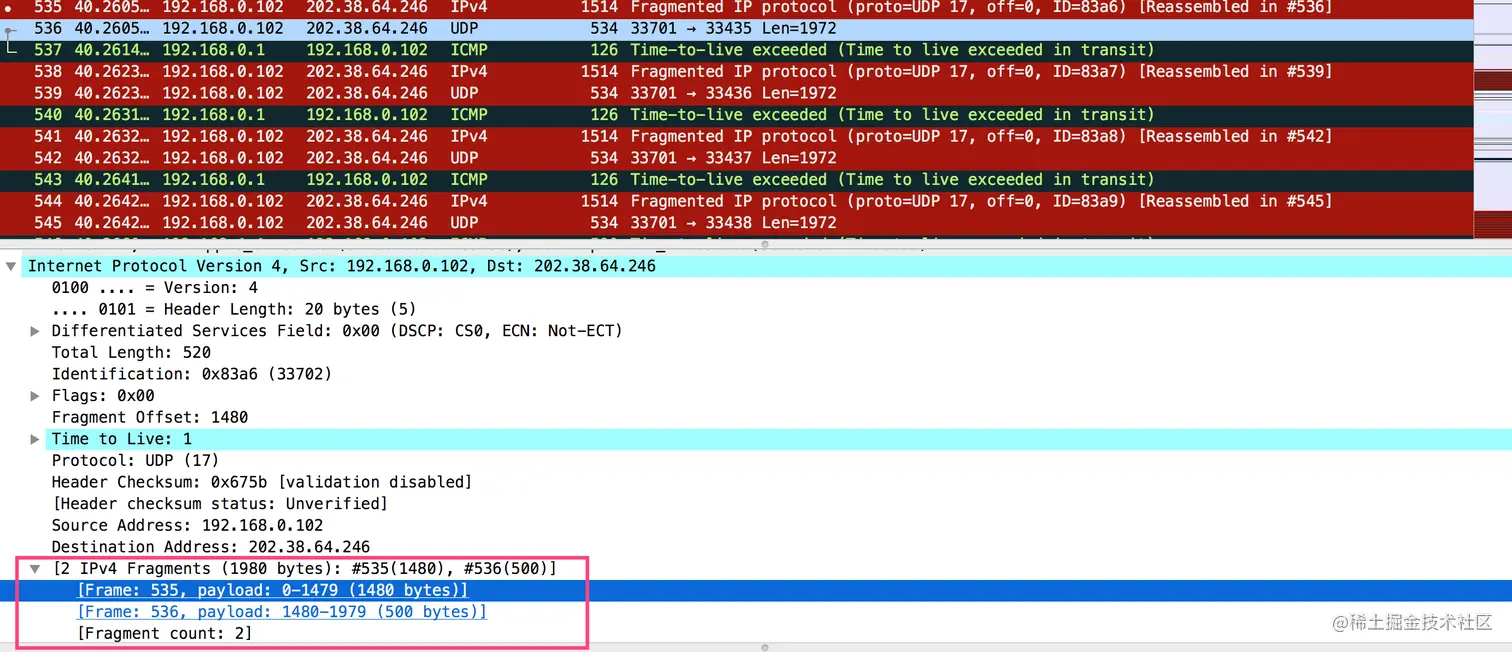

  1. IP 数据报的第一个片段。 IP 头中的哪些信息表明数据报已碎片化？ IP 头中的哪些信息表明这是第一个片段还是后一个片段？ 这个 IP 数据报有多长？

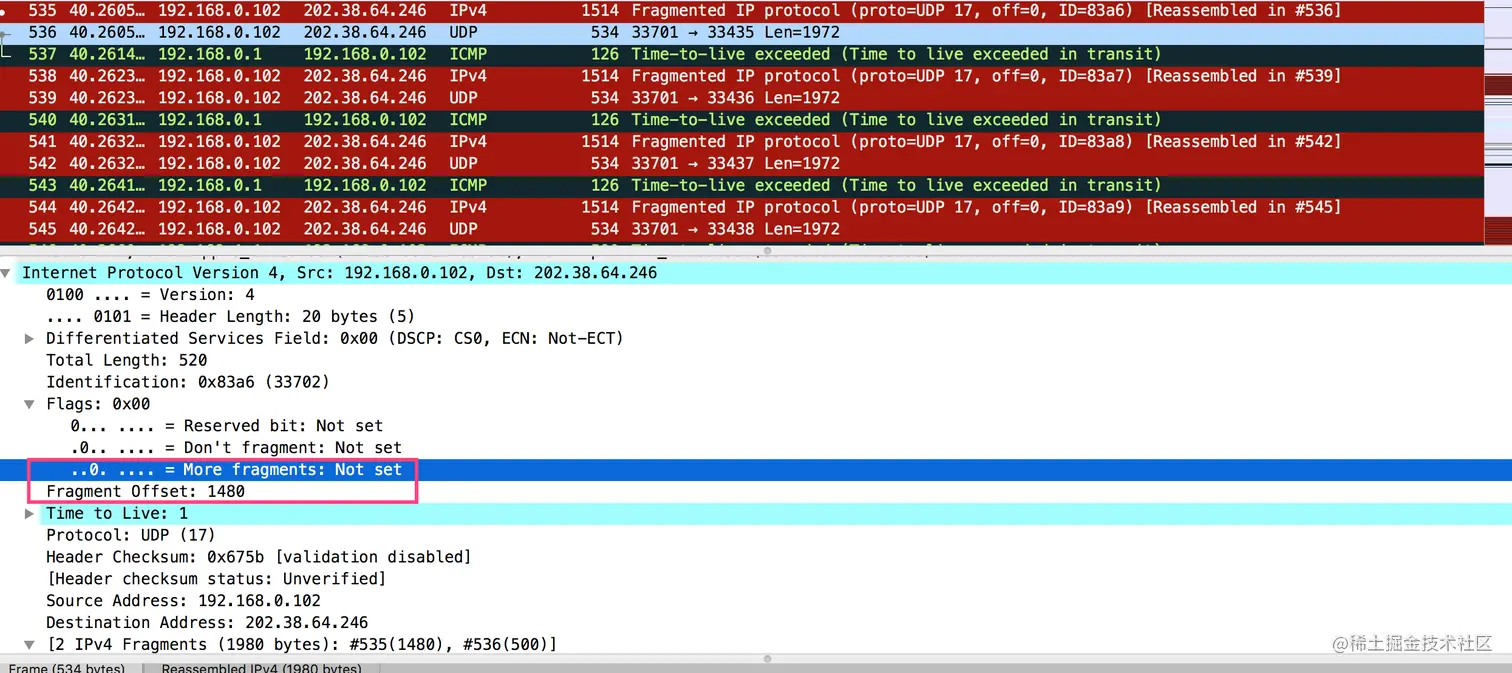

  1. 找到碎片 IP 数据报的第二个片段。 IP 标头中的哪些信息表明这不是第一个数据报片段？ 是否还有更多的片段？你是如何知道的？


  1. 在第一个和第二个片段中，IP 标头中哪些字段发生了变化？

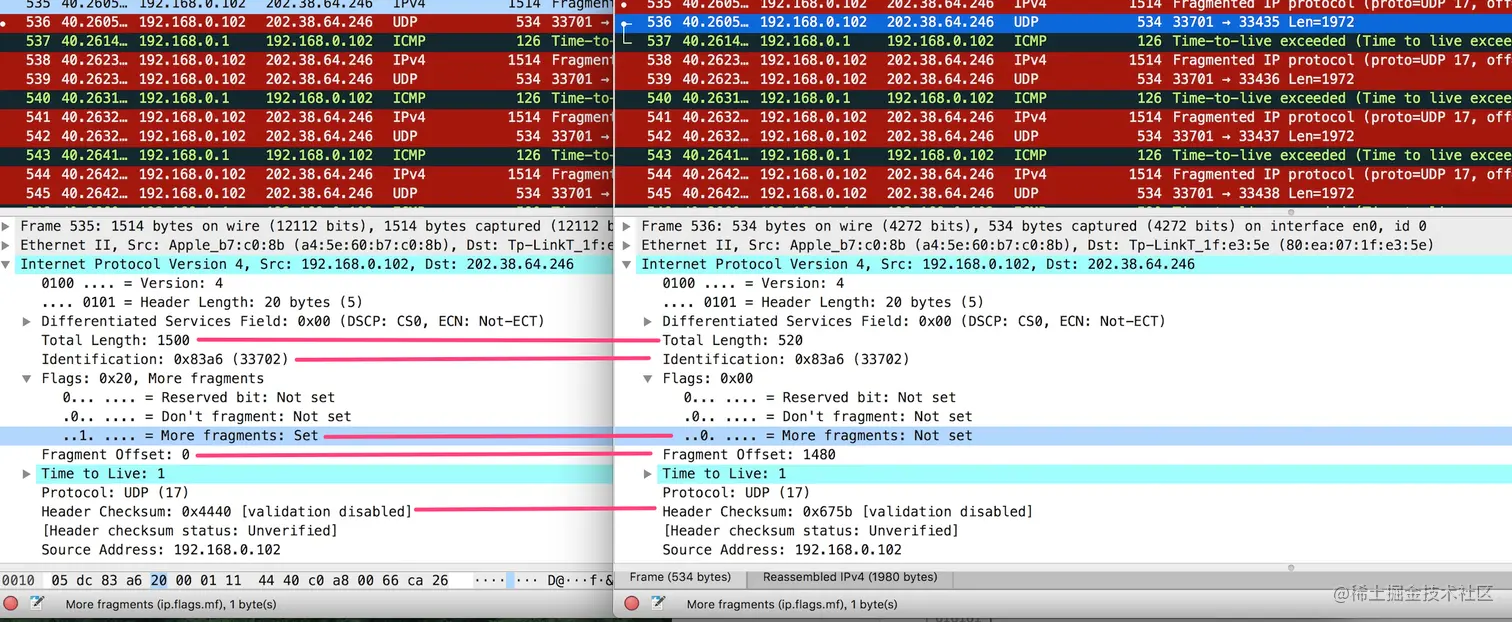

image.png ​

接下来在将 pingplotter 中的数据包大小更改为 3500 后，找到计算机发送的第一个 ICMP Echo Request 消息。

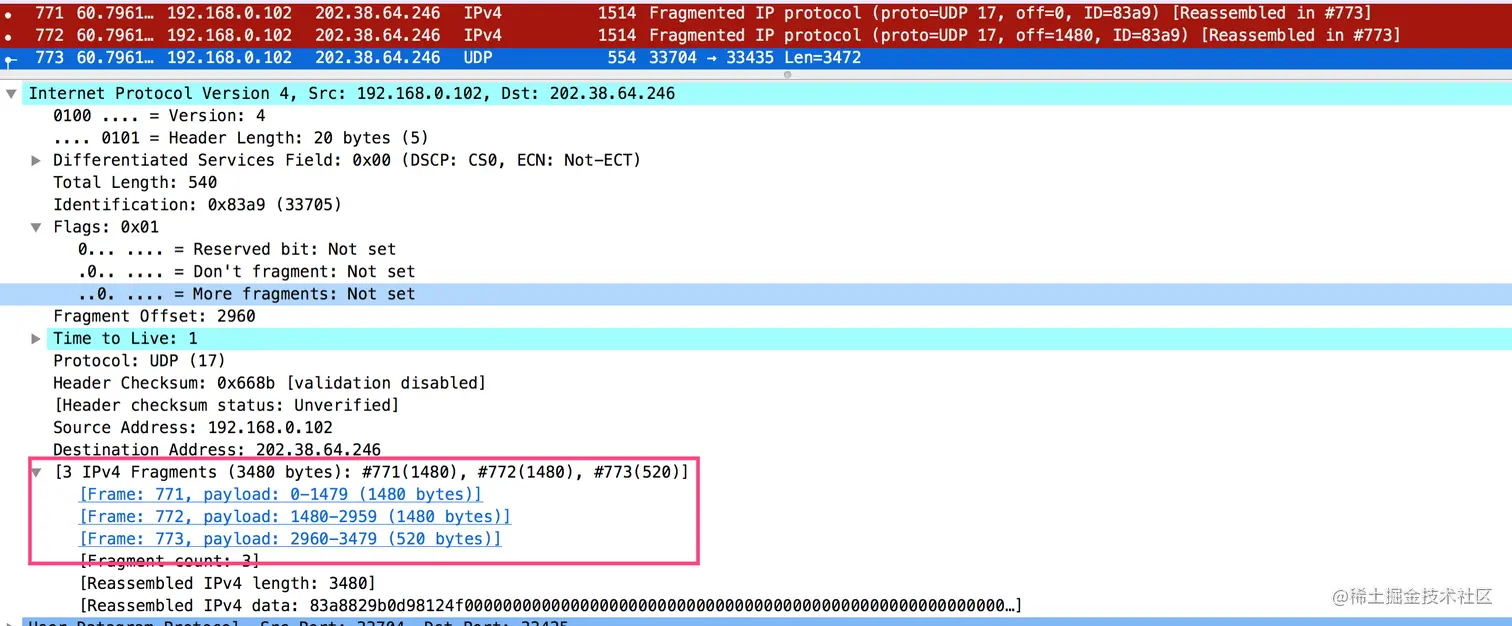

  1. 从原始数据报创建了多少个片段？ image.png

\
