checkpoint是Flink容错的核心机制。它可以定期地将各个Operator处理的数据进行快照存储（ Snapshot ）。如果Flink程序出现宕机，可以重新从这些快照中恢复数据。
一、一致性
在流处理中，一致性可以分为3个级别:
at-most-once(最多一次): 这其实是没有正确性保障的委婉说法——故障发生之后，计数结果可能丢失。
at-least-once(至少一次): 这表示计数结果可能大于正确值，但绝不会小于正确值。也就是说，计数程序在发生故障后可能多算，但是绝不会少算。
exactly-once(严格一次): 这指的是系统保证在发生故障后得到的计数结果与正确值一致.既不多算也不少算。
at-least-once：第一代流处理器(如Storm和Samza)刚问世时只保证at-least-once，保证exactly-once的系统实现起来更复杂。这在基础架构层(决定什么代表正确，以及exactly-once的范围是什么)和实现层都很有挑战性 流处理系统的早期用户愿意接受框架的局限性，并在应用层想办法弥补(例如使应用程序具有幂等性，或者用批量计算层再做一遍计算)。
端到端的状态一致性
具体划分如下:
source端
需要外部源可重设数据的读取位置.目前我们使用的Kafka Source具有这种特性: 读取数据的时候可以指定offset
flink内部
依赖checkpoint机制
sink端
需要保证从故障恢复时，数据不会重复写入外部系统.
有2种实现形式:
a)幂等（Idempotent）写入 所谓幂等操作，是说一个操作，可以重复执行很多次，但只导致一次结果更改，也就是说，后面再重复执行就不起作用了。
b)事务性（Transactional）写入
二、Checkpoint原理
"检查点"（checkpoint）的特性，在出现故障时将系统重置回正确状态。
checkpoint机制是Flink可靠性的基石，可以保证Flink集群在某个算子因为某些原因(如 异常退出)出现故障时，能够将整个应用流图的状态恢复到故障之前的某一状态，保证应用流图状态的一致性.
快照的实现算法:
a)简单算法–暂停应用, 然后开始做检查点, 再重新恢复应用
b)Flink的改进Checkpoint算法. Flink的checkpoint机制原理来自"Chandy-Lamport algorithm"算法(分布式快照算)的一种变体: 异步 barrier 快照（asynchronous barrier snapshotting）
每个需要checkpoint的应用在启动时，Flink的JobManager为其创建一个CheckpointCoordinator，CheckpointCoordinator全权负责本应用的快照制作。
Barrier
流的barrier是Flink的Checkpoint中的一个核心概念. 多个barrier被插入到数据流中, 然后作为数据流的一部分随着数据流动(有点类似于Watermark).这些barrier不会跨越流中的数据.

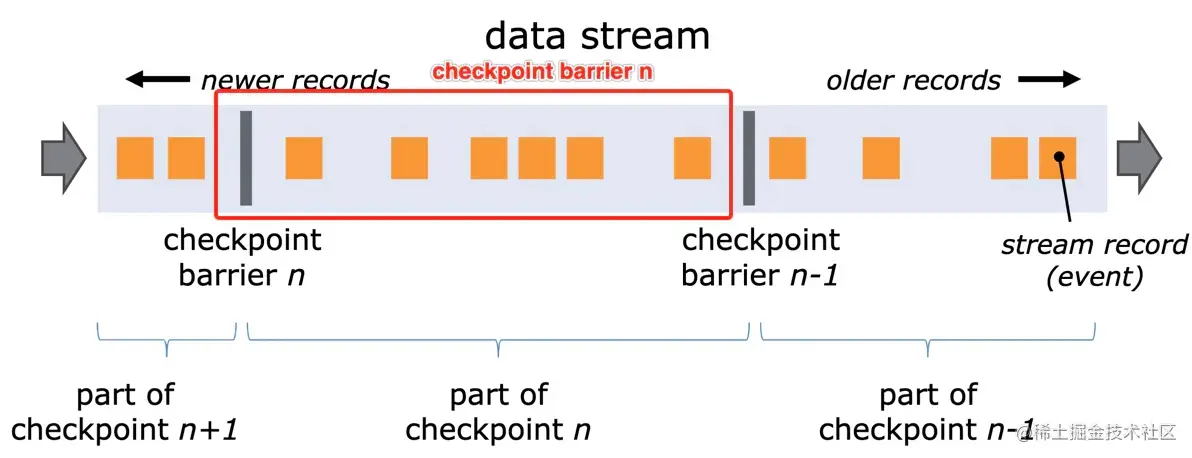

Flink 分布式快照里面的一个核心的元素就是流屏障（stream barrier）。这些屏障会被插入(injected)到数据流中，并作为数据流的一部分随着数据流动。屏障并不会持有任何数据，而是和数据一样线性的流动。可以看到屏障将数据流分成了两部分数据（实际上是多个连续的部分），一部分是当前快照的数据，一部分下一个快照的数据。每个屏障会带有它的快照ID。这个快照的数据都在这个屏障的前面。从图上看，数据是从左向右移动（右边的先进入系统），那么快照n包含的数据就是右侧到下一个屏障（n-1）截止的数据，图中两个灰色竖线之间的部分，也就是part of checkpoint n。另外屏障并不会打断数的流动,因而屏障是非常轻量的。在同一个时刻，多个快照可以在同一个数据流中，这也就是说多个快照可以同时产生。
流程：如果是多个输入数据流，多个数据流的屏障会被同时插入到数据流中。快照n的屏障被插入到数据流的点（我们称之为Sn），就是数据流中一直到的某个位置（包含了当前时刻之前时间的所有数据），也就是包含的这部分数据的快照。
然后屏障开始向下流动。当一个中间的operator收到它的所有输入源的快照n屏障后，它就会向它所有的输出流发射一个快照n的屏障，一旦一个sink的operator收到所有输入数据流的屏障n，它就会向checkpoint的协调器发送快照n确认。当所有的sink都确认了快照n，系统才认为当前快照的数据已经完成。 一旦快照n已经执行完成，任务则不会再请求Sn之前的数据，因为此刻，这些数据都已经完全通过了数据流拓扑图。
第一步: Checkpoint Coordinator 向所有 source 节点 trigger Checkpoint. 然后Source Task会在数据流中安插CheckPoint barrier
第二步: source 节点向下游广播 barrier，这个 barrier 就是实现 Chandy-Lamport 分布式快照算法的核心，下游的 task 只有收到所有 input 的 barrier 才会执行相应的 Checkpoint
第三步: 当 task 完成 state 备份后，会将备份数据的地址（state handle）通知给 Checkpoint coordinator。
第四步: 下游的 sink 节点收集齐上游两个 input 的 barrier 之后，会执行本地快照，这里特地展示了 RocksDB incremental Checkpoint 的流程，首先 RocksDB 会全量刷数据到磁盘上（红色大三角表示），然后 Flink 框架会从中选择没有上传的文件进行持久化备份（紫色小三角）。
第五步: 同样的，sink 节点在完成自己的 Checkpoint 之后，会将 state handle 返回通知 Coordinator。
第六步: 最后，当 Checkpoint coordinator 收集齐所有 task 的 state handle，就认为这一次的 Checkpoint 全局完成了，向持久化存储中再备份一个 Checkpoint meta 文件。
原文链接：blog.csdn.net/weixin\_427…
Flink 处理 Barrier 分两种：
-
barrier 对齐
-
barrier 不对齐
对应的类
Savepoint原理
Flink Savepoint 作为实时任务的全局镜像，其在底层使用的代码和Checkpoint的代码是一样的，因为Savepoint可以看做 Checkpoint在特定时期的一个状态快照。
Flink 还提供了可以自定义的镜像保存功能，就是保存点（savepoints） 原则上，创建保存点使用的算法与检查点完全相同，因此保存点可以认为就是具有一些额外元数据的检查点 Flink不会自动创建保存点，因此用户（或外部调度程序）必须明确地触发创建操作 保存点是一个强大的功能。除了故障恢复外，保存点可以用于：有计划的手动备份，更新应用程序，版本迁移，暂停和重启应用，等等
Flink Savepoint 触发方式
Flink Savepoint 触发方式目前有三种：
1. 使用 flink savepoint 命令触发 Savepoint,其是在程序运行期间触发 savepoint。
2. 使用 flink cancel -s 命令，取消作业时，并触发 Savepoint。
3. 使用 Rest API 触发 Savepoint，格式为：**/jobs/:jobid /savepoints**
Flink Savepoint 注意点
1. 使用 flink cancel -s 命令取消作业同时触发 Savepoint 时，会有一个问题，可能存在触发 Savepoint 失败。比如实时程序处于异常状态(比如 Checkpoint失败)，而此时你停止作业，同时触发 Savepoint,这次 Savepoint 就会失败，这种情况会导致，在实时平台上面看到任务已经停止，但是实际实时作业在 Yarn 还在运行。针对这种情况，需要捕获触发 Savepoint 失败的异常，当抛出异常时，可以直接在 Yarn 上面 Kill 掉该任务。
2. 使用 DataStream 程序开发时，最好为每个算子分配 `uid`,这样即使作业拓扑图变了，相关算子还是能够从之前的状态进行恢复，默认情况下，Flink 会为每个算子分配 `uid`,这种情况下，当你改变了程序的某些逻辑时，可能导致算子的 `uid` 发生改变，那么之前的状态数据，就不能进行复用，程序在启动的时候，就会报错。
3. 由于 Savepoint 是程序的全局状态，对于某些状态很大的实时任务，当我们触发 Savepoint，可能会对运行着的实时任务产生影响，个人建议如果对于状态过大的实时任务，触发 Savepoint 的时间，不要太过频繁。根据状态的大小，适当的设置触发时间。
4. 当我们从 Savepoint 进行恢复时，需要检查这次 Savepoint 目录文件是否可用。可能存在你上次触发 Savepoint 没有成功，导致 HDFS 目录上面 Savepoint 文件不可用或者缺少数据文件等，这种情况下，如果在指定损坏的 Savepoint 的状态目录进行状态恢复，任务会启动不起来。
checkpoint和savepoint的区别
Savepoint：Savepoint是由命令触发, 由用户创建和删除，保存点存储在标准格式存储中，并且可以升级作业版本并可以更改其配置。 用户必须提供用于还原作业状态的保存点的路径。
Checkpoint ：Checkpoint被保存在用户指定的外部路径中, flink自动触发，当作业失败或被取消时，将保留外部存储的检查点。用户必须提供用于还原作业状态的检查点的路径。
flink序列化
Java序列化
Java的序列化机制一般是对象实现Serializable接口，并指定serialVersionUID。通过字节流的方式来实现序列化和反序列化。
serialVersionUID的作用是用来作为版本控制，如果serialVersionUID发生改变则会反序列化失败。
主要用途：
- 用于网络传输
- 对象深拷贝
- 用于将对象存储起来
缺点：
- 无法跨语言
- 序列化后码流太大
- 序列化性能太低
Flink的序列化
Flink实现了自己的序列化框架，并结合自身的内存模型，实现了对象的密集存储也高效操作。

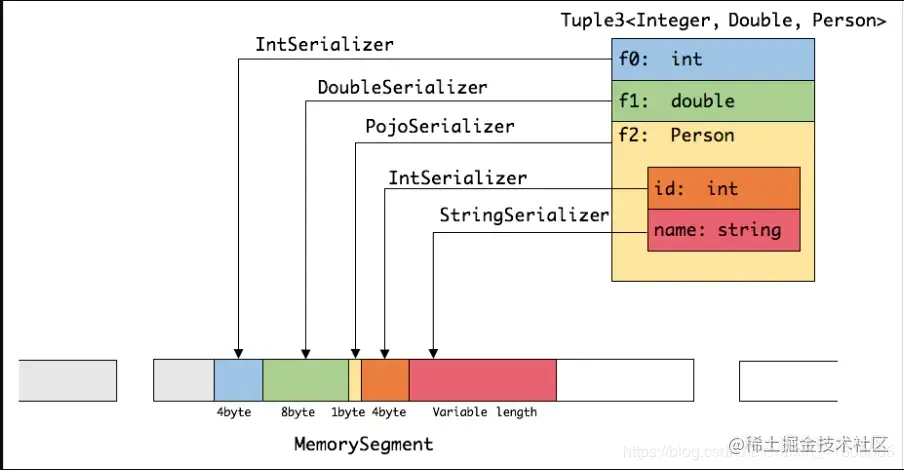

- 可以看出这种序列化方式存储密度是相当紧凑的。其中 int 占4字节，double 占8字节，POJO多个一个字节的header，PojoSerializer只负责将header序列化进去，并委托每个字段对应的serializer对字段进行序列化。
- memory pool 内存池 memorySegment的数据结构，由两部分组成，一部分是存储key+pointer（完整二进制数据的指针以及定长的序列化后的key），第二部分是对象的二进制数据
- 使用内存池管理内存和使用二进制存储数据的的好处：
- 避免oom，所有的运行时数据结构和算法只能通过内存池申请内存，保证了其使用的内存大小是固定的，不会因为运行时数据结构和算法而发生OOM。在内存吃紧的情况下，算法（sort/join等）会高效地将一大批内存块写到磁盘，之后再读回来。因此，OutOfMemoryErrors可以有效地被避免。
- 节省内存空间，Java 对象在存储上有很多额外的消耗，使用二进制可以避免。
- 高效的二进制操作 & 缓存友好的计算，第一，交换定长块（key+pointer）更高效，不用交换真实的数据也不用移动其他key和pointer。第二，这样做是缓存友好的，因为key都是连续存储在内存中的，可以大大减少 cache miss（cpu读取L1,L2,L3高速缓存速度高于读取主内存速度几个数量级，使用key+pointer极大提高缓存L1,L2,L3命中率）

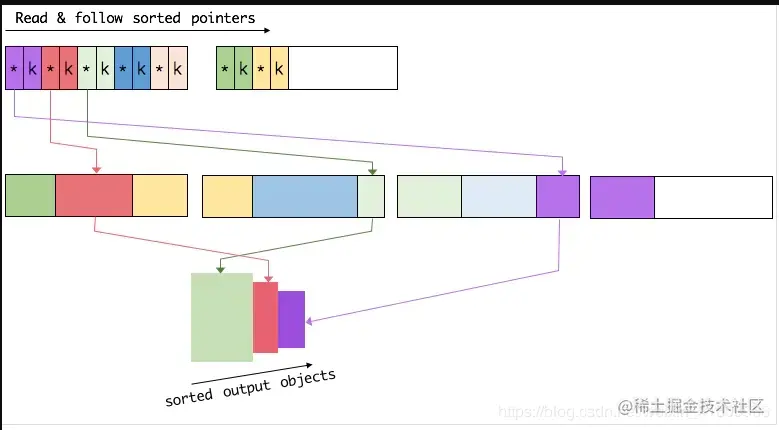

注意：Flink 中，排序会先用 key 比大小，这样就可以直接用二进制的key比较而不需要反序列化出整个对象。因为key是定长的，如果key相同（或者没有提供二进制key），那就必须将真实的二进制数据反序列化出来，然后再做比较。之后，只需要交换key+pointer就可以达到排序的效果，真实的数据不用移动。
