不管你是想用 canvas 自己随心画，还是因为看不懂别人 canvas 操作的小伙伴，今天你都来对地方了，这里有最基础的教学，带你重温恐怖的初中生活，另外后面有时间我会总结些三角函数在 canvas 中的实际应用范例

自定义 view 中最挠头的就是明明我看了 canvas 所有 API，但我还是依然看不懂别人是怎么绘制的图形，别人 Demo 中传的参数、+- 总是和我想的不一样，如果你有这种疑惑，那么对了，因为你差的就是三角函数基础了，这些初中的知识再一次折磨了我们 (～o￣3￣)～ 搞定三角函数，自定义 view 不再是梦了

学习资料

坐标系

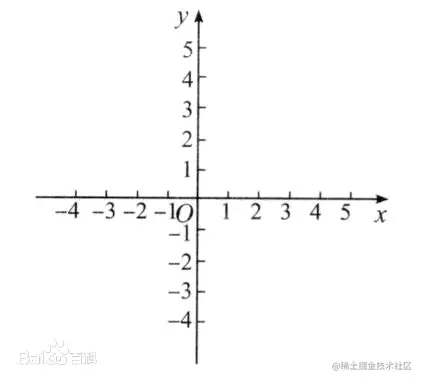

1. 直角坐标系

这个我们应该最清楚不过，区别是 Android 中坐标原点在：左上角，但是这依然有意义。我们把不想要的画在 -值坐标上那么就不会显示，做动画时这很有必要。或者我们在 canvas 中 moveto 到一个新的点，那么就和下图很像了

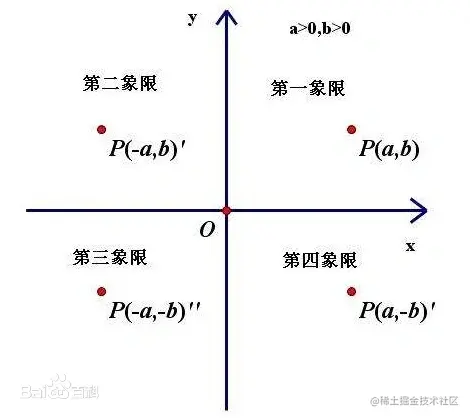

2. 象限

直角坐标系的两个坐标轴将平面分成了四个部分，称为：象限，象限的编号是按照 逆时针方向 排列的

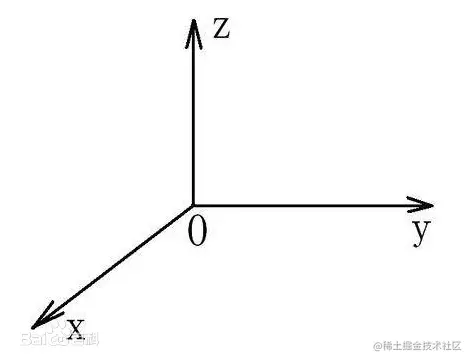

3. 空间直角坐标系

三条数轴互相垂直的笛卡尔坐标系被称为空间笛卡尔直角坐标系，否则被称为空间笛卡尔斜角坐标系

在x轴和y轴的基础上，增加了指向空间属性的z轴，z轴要符合右手规则：即以右手握住z轴，当右手的四指从正向x轴以π/2角度转向正向y轴时，大拇指的指向就是z轴的正向，这样的三条坐标轴就组成了一个空间直角坐标系点O叫做坐标原点，这样就构成了一个笛卡尔坐标


正角、负角

  • 正角 -- 逆时针旋转
  • 负角 -- 顺时针旋转

canvas 里角度的 +- 我懵逼了很久 ヽ(*。>Д<)o゜


角度、弧度

角度、弧度都是为了描述圆的

  • 角度 -->
    • 单词：degree
    • 符号：°
    • 这个大家都知道，把圆分成 360 分，每一分对应的圆心角就是 1°
  • 弧度 -->
    • 单词：radian
    • 符号：rad
    • 当弧长=半径时，把对应的圆心角称为 1rad


所以大家看啊，弧度其实还是角度

  • 关于角度和弧度，有个公式：
1rad * π = 180°
  • 角度和弧度相互转换
1(弧度) = 180 / π (角度)
1(角度) = π / 180 (弧度)

弧度60，求角度 --> 60 * 180 / π
角度45，求弧度 --> 45 * π / 180

为什么要讲弧度和角度呢，有个非常现实的需要，Math 三角函数中，sin、cos、tan 函数参数使用的都是弧度，所以弧度转角度，角度转弧度，算弧长就必须我们了解清楚这里

我们来看看 Math 中角度、弧度换转的函数：

public static double toDegrees(double angrad) {
    return angrad * 180.0 / PI;
}

public static double toRadians(double angdeg) {
    return angdeg / 180.0 * PI;
}

三角函数

1. 直角三角形

有一点必须明确：所有三角形的计算，都源于直角三角形，直角三角形中的定理，就叫做：勾股定理

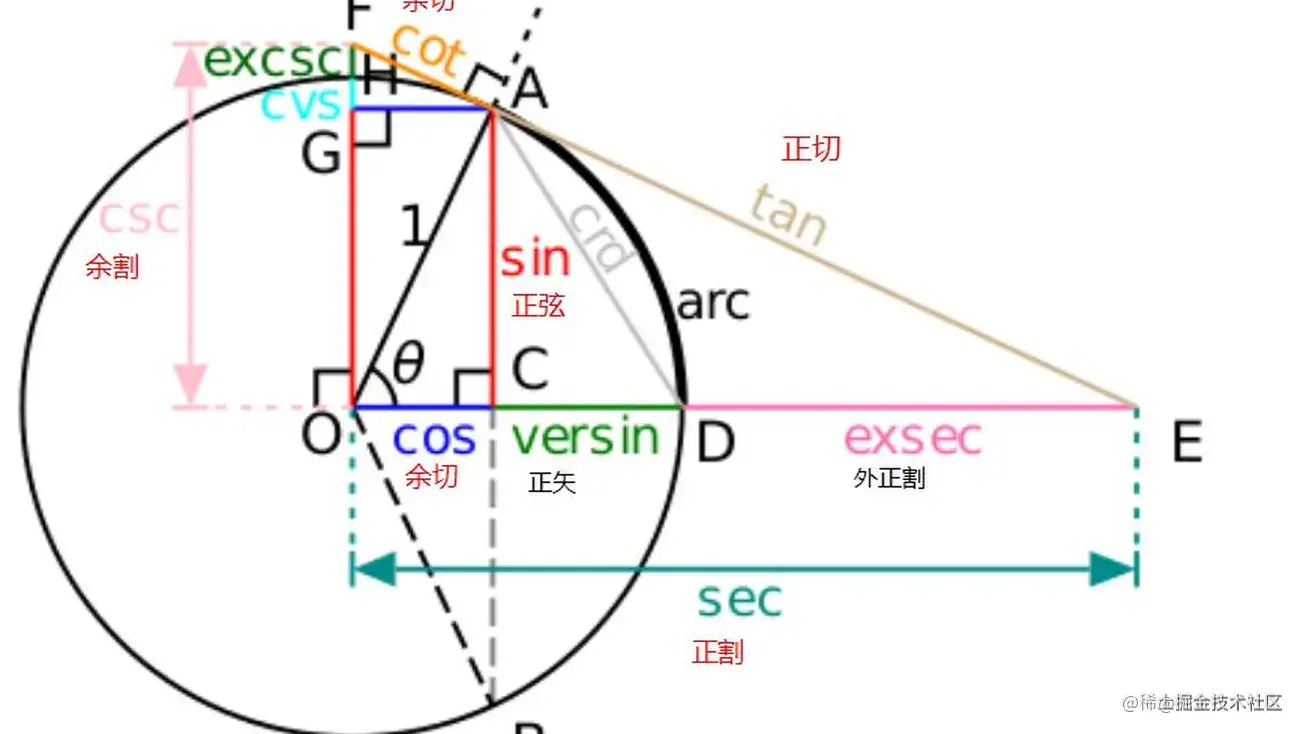

借用掘金上笔友的一张图 --> 721aff8740a3418ba55526fbbb7fbcf6_tplv-k3u1fbpfcp-zoom-crop-mark_1304_1304_1304_734.webp

这张图很形象，很实际，canvas 中我们绘制图形，最离不开的就是圆了，我们需要借助圆来实现各种弧线、path

1.1 正函数

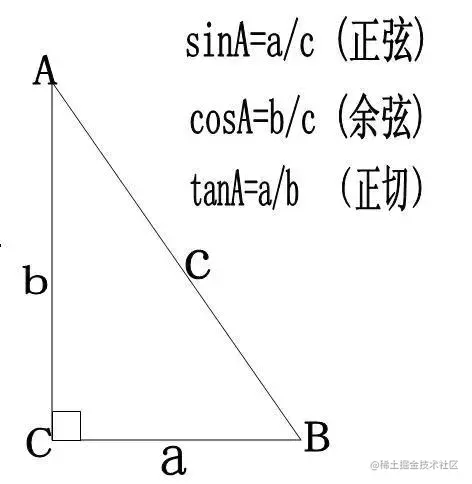

先看图：


勾股定理就是下图中的，有没有的我都加上了


所谓的 正函数 就是借助角度来算各种边，大家下面的公式熟悉了，在知道角度的情况下就可以计算各个边了，甚至我们在不知道角度时，借助多个相互关联的三角形也是可以把边都计算出来，三角形中的边就是坐标系中点的 x/y

  • 2个直角边的平方和 = 斜边的平方和
  • sin -- 正玄，对角边 / 斜边
  • cos -- 余玄，临角边 / 斜边
  • tan -- 正切，直角边 / 临角边

1.2 反函数

反函数的定义就是正函数的反面，大家能猜的到吗？其实很简单，我们来看一个 sin 函数：

sinA = 2/5

那么我问大家，现在你知道了 sinA 的数值，那么你能算出 A 这个角度的大小吗，不能吧，所以反函数的意思就在这里

反函数：一旦知道 sin、cos、tan 的大小，通过反函数就能计算出对应角的大小，计算出来的角的大小是弧度值表示的，取值范围：[-π/2，π/2]，换算成角度就是 [-90°,90°]，因为三角函数都是在直接三角形中计算的，所以参与计算的角的大小都不会超过90°，注意反函数实在正函数前加 a 来表示的：asin、acos、atan

那么上面的例子，反函数应该是：

A = asin(2/5)

2. 普通三角形

详细请看：初中数学常考题型，已知三角形三边长，求角度

勾股定理只能用在直角三角形中，那么一般的三角形怎么计算呢，思路就是延长三角形的2个斜边，形成新的直角三角形，看图

  • 目标三角形 image.png
  • 延长斜边新城新的三角形 image.png image.png

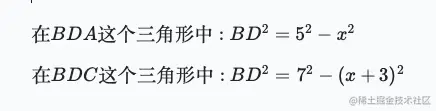

  • 所以最后： image.png

这算一个思路吧，别到时候遇到了大家不会算

Math 函数

Math 这个类，以前我也是很陌生的，除了 random 随机数之外就没用过，但是一来到 canvas 自定义绘制环节，Math 的主战场就到了。很久以前我看大牛们自定义 view 中各种操作就是看不懂，不光 Math 看不懂，就是百度之后，知道这个方法干啥的之后我也是看不懂。根结就在于我们把三角函数全忘光了，再学一边三角函数，再把 Math 搞定，那我们就不会囧了

1. E、PI

Math 类里有2个常量：E、PI，PI=3.1415926，大家知道就行

2. 最大值、最小值、绝对值


System.out.println("10 和 20 的较大值：" + Math.max(10, 20));
System.out.println("15.6 和 15 的较小值：" + Math.min(15.6, 15));
System.out.println("-12 的绝对值：" + Math.abs(-12));

10和20的较大值：20
15.6和15的较小值：15.0
-12的绝对值：12

3. 求整数

static double ceil(double a)返回大于或等于 a 的最小整数，理解为向上取整
static double floor(double a)返回小于或等于 a 的最大整数，理解为向下取整
static double rint(double a)返回最接近 a 的整数值，如果有两个同样接近的整数，则结果取偶数
static int round(float a)四舍五入
static long round(double a)四舍五入
  • rint -- 四舍五入，但是在0.5时，取偶数，比如 rint(24.5)=24
  • round -- 真*四舍五入，round(24.5)=25
Scanner input = new Scanner(System.in);
System.outprintln("请输入一个数字：");
double num = input.nextDouble();

System.out.println("大于或等于 "+ num +" 的最小整数：" + Math.ceil(num));
System.out.println("小于或等于 "+ num +" 的最大整数：" + Math.floor(num));

请输入一个数字：
99.01
大于或等于 99.01 的最小整数：100.0
小于或等于 99.01 的最大整数：99.0

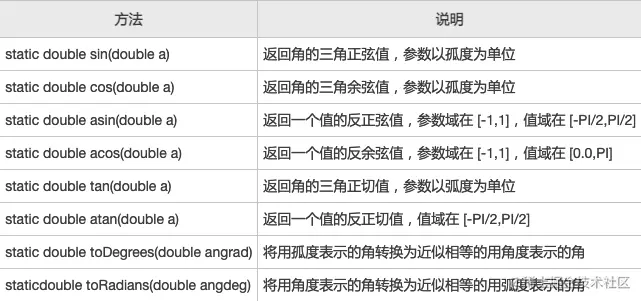

4. 三角函数

sin、cos，tan 大家要熟悉，+a 的是求反值的，toDegree() 弧度转角度，toRndian() 角度转弧度


System.out.println{"90 度的正弦值：" + Math.sin(Math.PI/2));
System.out.println("0 度的余弦值：" + Math.cos(0));
System.out.println("1 的反正切值：" + Math.atan(l));
System.out.println("120 度的弧度值：" + Math.toRadians(120.0));

90 度的正弦值：1.0
0 的余弦值：1.0
1 的反正切值：0.7853981633974483
120 度的弧度值：2.0943951023931953

5. 指数运算


System.out.println("4 的立方值：" + Math.pow(4, 3));
System.out.println("16 的平方根：" + Math.sqrt(16));
System.out.println("10 为底 2 的对数：" + Math.log1O(2));

4 的立方值：64.0
16 的平方根：4.0
10 为底 2 的对数：0.3010299956639812

6. atan/atan2

这一组函数是 canvas 中的应用难点，好多人搞不清楚，看别人的 Demo 也搞不懂这个函数求的啥，为啥用 atan2，所以大家请注意，下面的代码自己跑一下，画画图体会下，我也是自己瞎琢磨

atan/atan2 是一组反函数，反的是 tan 函数，那么反过来求的是：该切角的角度，但是为啥有2个函数呢

注意 atan/atan2 返回的是 斜线 与 正 x 轴 之间的圆心角角度

  • atan：
    • tant(1)，使用 tan 值
    • 函数取值【-90，90】之间，若你的角是大于 90 的话，这个值就不准了，比如你的角是 135度
  • atan2：
    • tant2(y,x) --> tant2(7,7)
    • 可以直接使用点的横纵坐标
    • 函数取值【-180，180】之间，第一、第二象限返回的是：0-180，第一、第二象限返回的是：0-(-180)

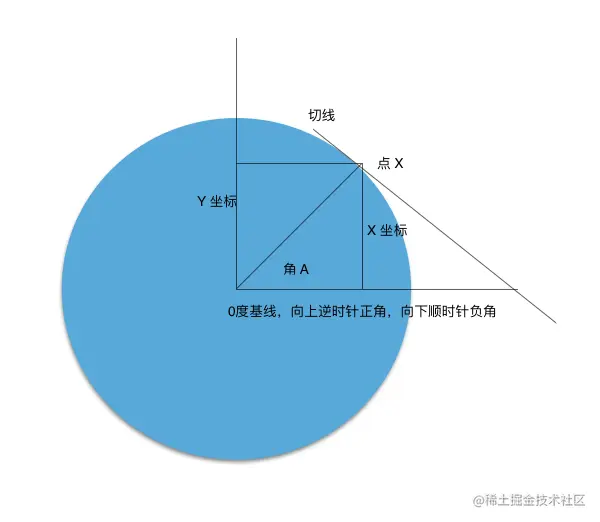

详细请看下图：


没画好，有什么好的在线画图网站吗？

假设点 A(7，7)

  • 使用 Math.toDegrees(Math.atan(7/7)) 计算出来的是45度角
  • 使用 Math.toDegrees(Math.atan2(7，7)) 计算出来的是45度角

相比较起来，还是 atan2 更方便使用一些，直接使用点的坐标就可以了，不用对像 tan 一样还得想一下谁除谁

我们选择一些点，大家看一下 atan2 取值范围，包含的点：(7,7),(7,-7),(-7,7),(-7,-7),(7,0)

Log.d("AAA", "atan2(7:7) --> ${Math.toDegrees(Math.atan2(7.0, 7.0))}")
Log.d("AAA", "atan2(-7:7) --> ${Math.toDegrees(Math.atan2(7.0, -7.0))}")
Log.d("AAA", "atan2(7:-7) --> ${Math.toDegrees(Math.atan2(-7.0, 7.0))}")
Log.d("AAA", "atan2(-7:-7) --> ${Math.toDegrees(Math.atan2(-7.0, -7.0))}")
Log.d("AAA", "atan2(7:0) --> ${Math.toDegrees(Math.atan2(0.0, 7.0))}")

D/AAA: atan2(7:7) --> 45.0
D/AAA: atan2(-7:7) --> 135.0
D/AAA: atan2(7:-7) --> -45.0
D/AAA: atan2(-7:-7) --> -135.0
D/AAA: atan2(7:0) --> 0.0

上面 tant2 我们算的是 点到坐标原点之间的斜线的角度，那要是不是坐标原点呢？

只需要将两点x,y坐标分别相减得到一个新的点(x2-x1,y2-y1).然后利用他求出角度就可以了

一定要注意：要大值减小值，要不用 atan2 会出现方向相反的问题，不确定的你就用 abs 绝对值，看例子：

Log.d("AAA", "atan2(7:7):(3,3) --> ${Math.toDegrees(Math.atan2(-4.0, -4.0))}")
Log.d("AAA", "atan2(3:3):(7,7) --> ${Math.toDegrees(Math.atan2(4.0, 4.0))}")

D/AAA: atan2(7:7):(3,3) --> -135.0
D/AAA: atan2(3:3):(7,7) --> 45.0

关于 atan/atan2 取的是哪个角的问题，还有不明白的同学请看这个测试：

Log.d("AAA", "atan2(7,5) --> ${Math.toDegrees(Math.atan2(5.0, 7.0))}")
Log.d("AAA", "atan2(-7,5) --> ${Math.toDegrees(Math.atan2(5.0, -7.0))}")

D/AAA: atan2(7,5) --> 35.53767779197438
D/AAA: atan2(-7,5) --> 144.46232220802563
  • (7,5) 这个点在第一象限形成的切角应该 < 45度
  • (-7,5) 这个点在第一象限形成的切角应该 > 135度

大家看上面的测试，第一象限是 35度角，第二象限是 145度角，大家自己画图对比下
