汇编分析block流程

在上一篇文章中我们分析了block的底层结构，接下里我们分析一下block的执行流程；

我们新建一个iOS工程，然后编写如下代码：

在block的地方打上断点，然后运行项目，打开汇编界面：

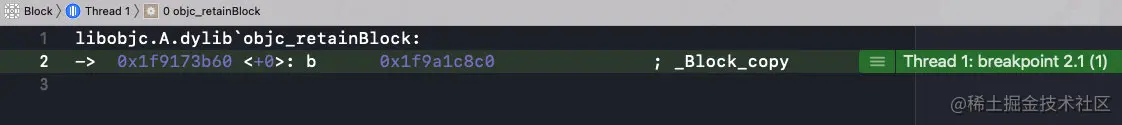

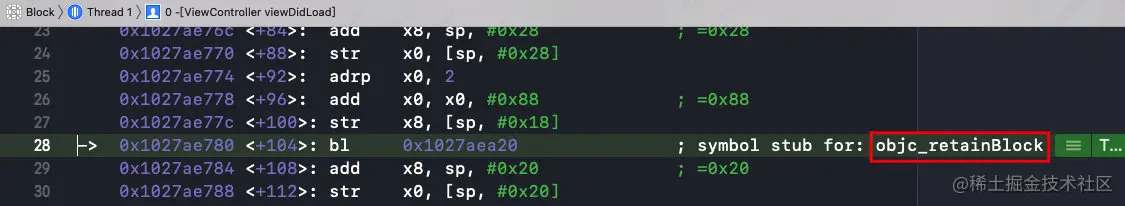

在汇编代码中，我们定位到了objc_retainBlock这样一个符号；我们添加符号断点objc_retainBlock,继续执行代码:

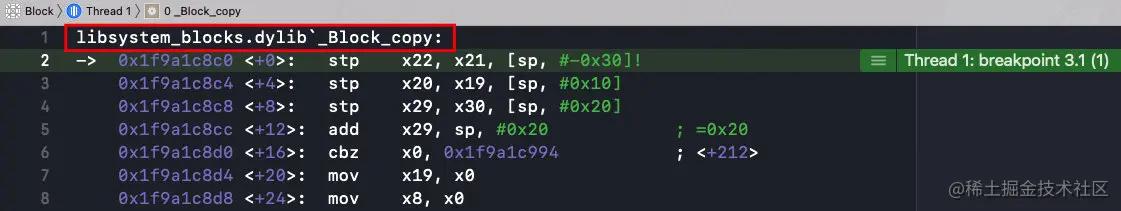

发现接下来，将会调用_Block_copy，继续添加符号断点_Block_copy，向下执行代码：

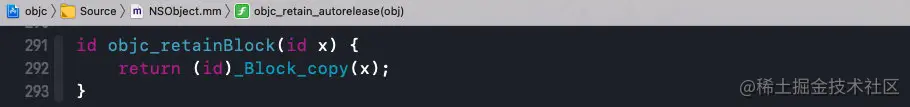

发现_Block_copy来自于libsystem_blocks.dylib，同样的调用我们从objc的源码中也可以分析得到:

定位到_Block_copy之后，我们无法继续向下分析，因为libsystem_blocks没有开源；但是我们可以从libclosure的源码中找到_Block_copy的实现：

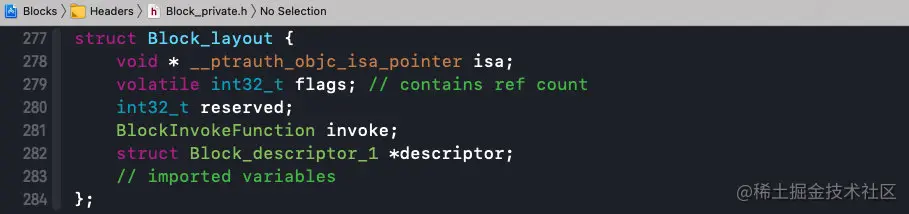

在_Block_copy中，定义了一个结构体struct Block_layout *aBlock;，其结构如下：

• 结构体中有个isa的成员变量，(指向栈block或者堆block)
• flags标识码，里边可以存储一些数据信息；
• invoke是调用函数；
• descriptor相关描述信息（比如是否有有析构函数等等信息）

此时，我们打印一下寄存器中的数据：

• x0是消息接收者，它是一个__NSGlobalBlock__，因为目前我们的block没有捕获任何的外部变量；

接下来我们将block代码修改如下：

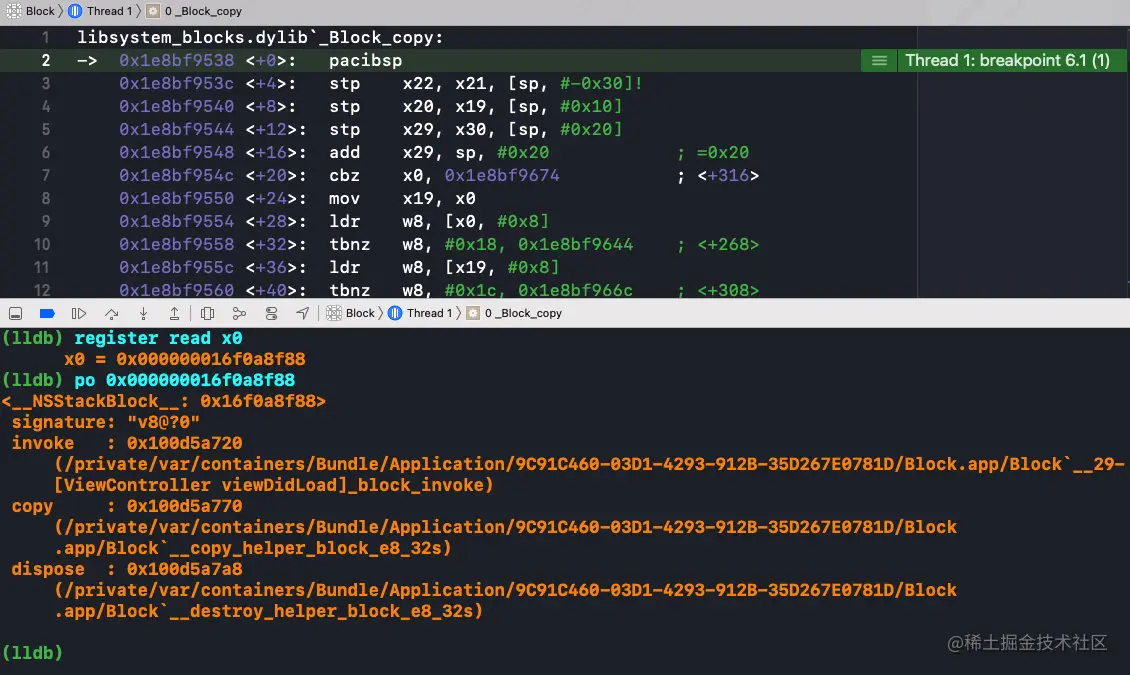

继续执行代码到_Block_copy的符号断点，我们打印一下x0寄存器的数据：

• 因为此时block捕获了外部变量，所以他此时是一个__NSStackBlock__，是个栈block；但是按照我们之前分析的结果，block捕获了外部变量，并且是强引用，它应该是一个堆block才对啊，这里为什么变成了栈block了，前后矛盾？？？

但是需要注意的是，此时我们的程序在断点过程中，_Block_copy还没有执行完毕！

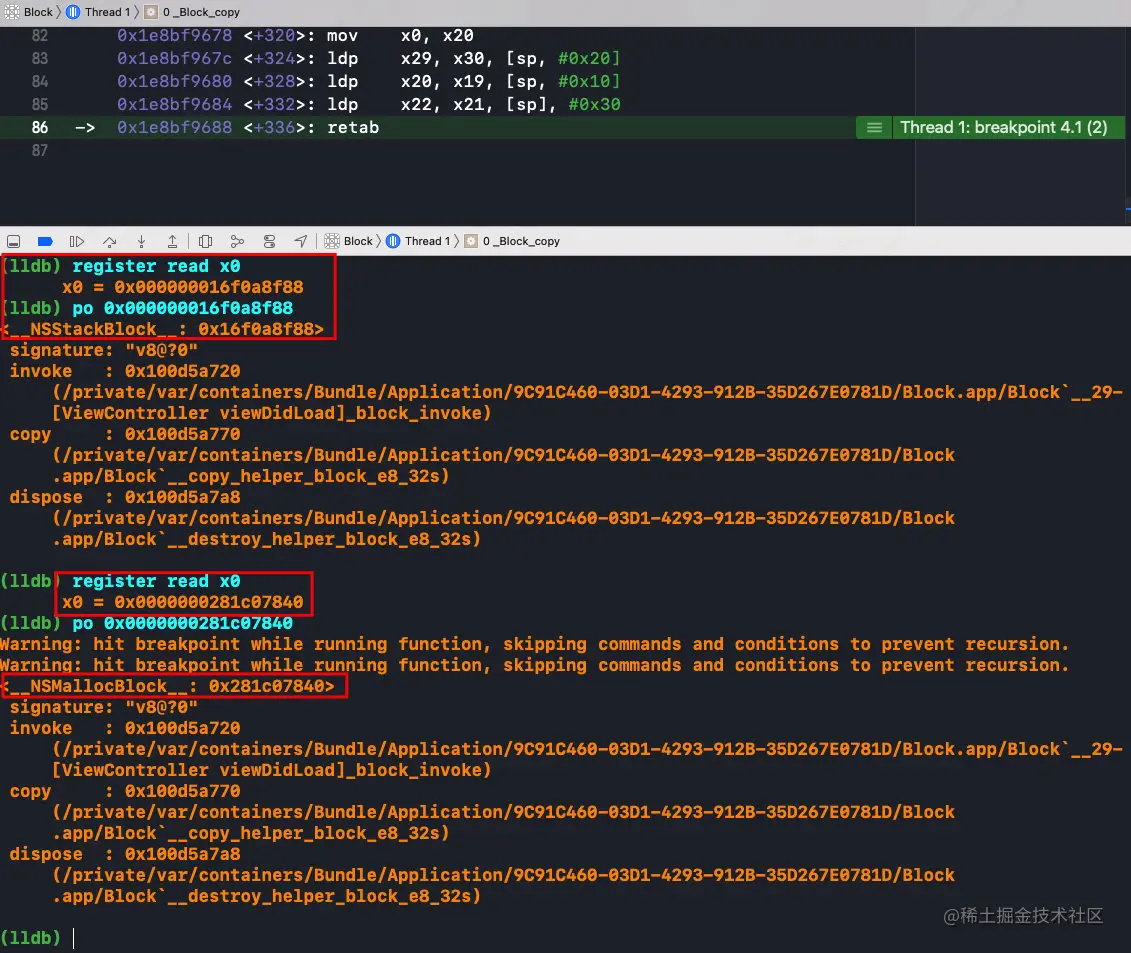

那么我们在_Block_copy最后return的地方打上断点，向下执行，我么你看一下return时x0寄存器中的情况：

• _Block_copy方法开始执行时，与执行完毕之后return时，x0寄存器地址发生了变化，并且从__NSStackBlock__变成了__NSMallocBlock__;
• _Block_copy方法将一个栈block变成了堆block；

我们现在从汇编角度分析出了block的变化，接下来我们从源码中分析验证一下；

源码分析block流程

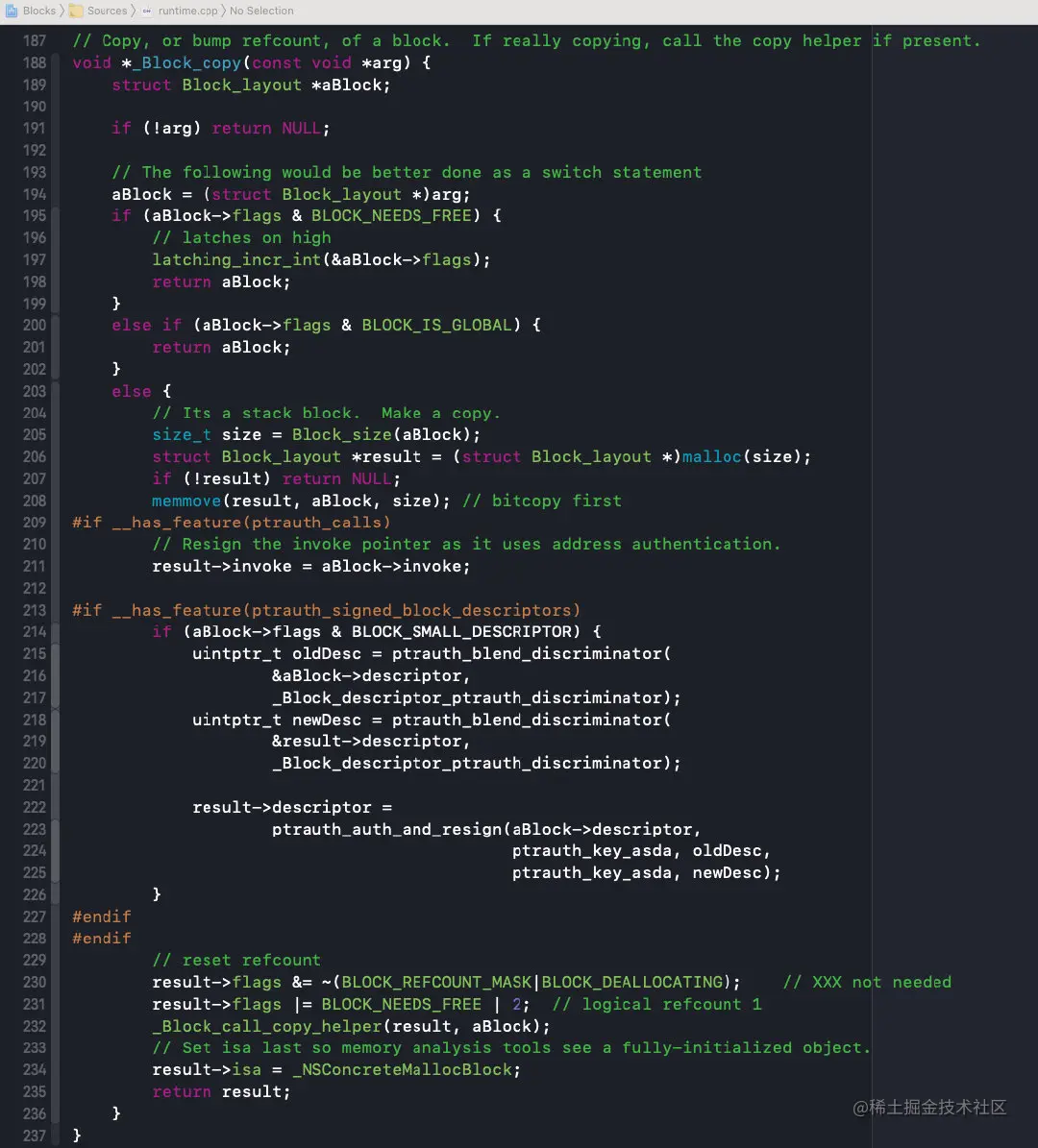

_Block_copy的源码实现如下：

解析：

• (aBlock->flags & BLOCK_NEEDS_FREE)如果block被标识为释放的，那么直接return;
• (aBlock->flags & BLOCK_IS_GLOBAL)如果block被标识为全局的，那么直接return;
• size_t size = Block_size(aBlock);获取block的大小；
• struct Block_layout *result = (struct Block_layout *)malloc(size)按照大小开辟内存空间；
• memmove(result, aBlock, size)将aBlock拷贝到result中；
• result->isa = _NSConcreteMallocBlock将block重新标记为堆block;

编译期生成的只能是栈block，因为在编译期没有alloc等操作，没有内存的开辟，所以只能标记为栈block，然后在运行时重新将栈block标记为堆block；

我们仔细查看控制台打印信息的时候发现，除了打印出以上内容之后，还打印出了signature: "v8@?0"和invoke，copy，dispose这些信息；那么他们都是什么东西呢？

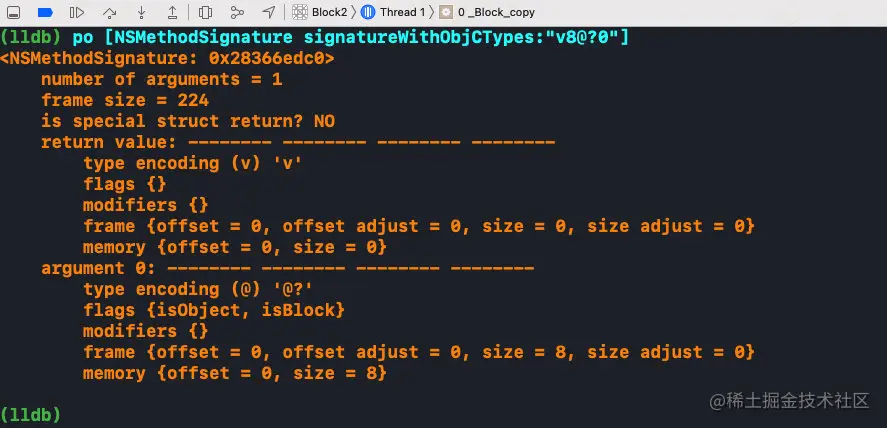

• signature是我们当前block的签名； 我们可以通过下面的方式来查看这个签名信息：

• 解析

  • number of arguments = 1:传递了1个参数；
  • is special struct return? NO:没有返回值；
  • argument 0:：参数从0号位置开始；
  • flags {isObject, isBlock}：是一个block，也是一个对象，也就是一个block类型的对象；

• invoke是函数的调用者的指针；

那么copy和dispose对block有什么影响呢？我们下次继续讲解......
