HashMap
1.概述
HashMap 最早出现在 JDK 1.2中，底层基于散列算法实现。HashMap 允许 null 键和 null 值，在计算哈键的哈希值时，null 键哈希值为 0。HashMap 并不保证键值对的顺序，这意味着在进行某些操作后，键值对的顺序可能会发生变化。另外，需要注意的是，HashMap 是非线程安全类，在多线程环境下可能会存在问题。
2.原理

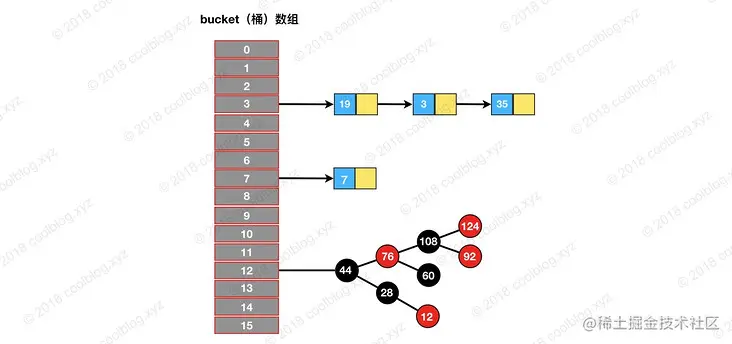

散列算法分为散列再探测和拉链式。HashMap 则使用了拉链式的散列算法，并在 JDK 1.8 中引入了红黑树优化过长的链表。数据结构示意图如下：
对于拉链式的散列算法，其数据结构是由数组和链表（或树形结构）组成。在进行增删查等操作时，首先要定位到元素的所在桶的位置，之后再从链表中定位该元素。
HashMap 基本操作就是对拉链式散列算法基本操作的一层包装。不同的地方在于 JDK 1.8 中引入了红黑树，底层数据结构由数组+链表变为了数组+链表+红黑树。
3.源码分析
3.1构造方法
3.1.1 四种构造方法
/** 构造方法 1 */
public HashMap() {
this.loadFactor = DEFAULT_LOAD_FACTOR; // all other fields defaulted
}
/** 构造方法 2 */
public HashMap(int initialCapacity) {
this(initialCapacity, DEFAULT_LOAD_FACTOR);
}
/** 构造方法 3 */
public HashMap(int initialCapacity, float loadFactor) {
if (initialCapacity < 0)
throw new IllegalArgumentException("Illegal initial capacity: " +
initialCapacity);
if (initialCapacity > MAXIMUM_CAPACITY)
initialCapacity = MAXIMUM_CAPACITY;
if (loadFactor <= 0 || Float.isNaN(loadFactor))
throw new IllegalArgumentException("Illegal load factor: " +
loadFactor);
this.loadFactor = loadFactor;
this.threshold = tableSizeFor(initialCapacity);
}
/** 构造方法 4 */
public HashMap(Map<? extends K, ? extends V> m) {
this.loadFactor = DEFAULT_LOAD_FACTOR;
putMapEntries(m, false);
}
3.1.2 初始容量、负载因子、阈值
在 HashMap 构造方法中，可供我们调整的参数有两个，一个是初始容量 initialCapacity，另一个负载因子 loadFactor。通过这两个设定这两个参数，可以进一步影响阈值大小。但初始阈值 threshold 仅由 initialCapacity 经过移位操作计算（方法tablesizefor()）得出。
| 名称 | 用途 |
|---|---|
| loadFactor | 负载因子 |
| initialCapacity | 初始容量 |
| threshold | 阈值，当前 HashMap 所能容纳键值对数量的最大值，超过这个值，则需扩容 |
| 相关代码： |
/** The default initial capacity - MUST be a power of two. */
static final int DEFAULT_INITIAL_CAPACITY = 1 << 4;// aka 16
/** The load factor used when none specified in constructor. */
static final float DEFAULT_LOAD_FACTOR = 0.75f;
final float loadFactor;
/** The next size value at which to resize (capacity * load factor). */
int threshold;
默认情况，HashMap的初始容量是16，负载因子为0.75，没有默认的阈值，原因是阈值可由容量乘上负载因子计算而来（注释中有说明），即threshold = capacity * load factor，但是如果使用构造方法3，阈值是由一个方法计算而来的。接下来看初始化 threshold 的方法。
/**
* Returns a power of two size for the given target capacity.
*/
static final int tableSizeFor(int cap) {
int n = cap - 1;
n |= n >>> 1;
n |= n >>> 2;
n |= n >>> 4;
n |= n >>> 8;
n |= n >>> 16;
return (n < 0) ? 1 : (n >= MAXIMUM_CAPACITY) ? MAXIMUM_CAPACITY : n + 1;
}
这个方法的作用是找到 >= cap 的最小的2次幂。下面是一个图解的例子，cap = 2的29次幂+1，返回2的30次幂。
再来看下负载因子（load factor）。对于 HashMap 来说，负载因子是一个很重要的参数，该参数反应了 HashMap 桶数组的使用情况（假设键值对节点均匀分布在桶数组中）。通过调节负载因子，可使 HashMap 时间和空间复杂度上有不同的表现。当我们调低负载因子时，HashMap 所能容纳的键值对数量变少。扩容时，重新将键值对存储新的桶数组里，键的键之间产生的碰撞会下降，链表长度变短。此时，HashMap 的增删改查等操作的效率将会变高，这里是典型的拿空间换时间。相反，如果增加负载因子（负载因子可以大于1），HashMap 所能容纳的键值对数量变多，空间利用率高，但碰撞率也高。这意味着链表长度变长，效率也随之降低，这种情况是拿时间换空间。至于负载因子怎么调节，这个看使用场景了。一般情况下，我们用默认值就可以了
3.2查找
HashMap的查找流程是先定位键值对所在的桶，然后在对链表或者红黑树进行查找。对链表的查找比较简单，就是对链表进行遍历，后续会分析对红黑树的查找。
先看看计算hash的算法。当数组的容量比较小时，hash 只有低位参与了计算，高位的计算可以认为是无效的。这样导致了计算结果只与低位信息有关，高位数据没发挥作用。为了处理这个缺陷，我们可以将 hashCode 高16位数据与低16位数据进行异或运算，即 hashCode ^ (hashCode >>> 16)。通过这种方式，让高位数据与低位数据进行异或，以此加大低位信息的随机性，变相的让高位数据参与到计算中。同时，重新计算 hash 的另一个好处是可以增加 hash 的复杂度。当我们覆写 hashCode 方法时，可能会写出分布性不佳的 hashCode 方法，进而导致 hash 的冲突率比较高。通过移位和异或运算，可以让 hash 变得更复杂，进而影响 hash 的分布性。这也就是为什么 HashMap 不直接使用键对象原始 hash 的原因了。
static final int hash(Object key) {
int h;
return (key == null) ? 0 : (h = key.hashCode()) ^ (h >>> 16);
}
接着，查找的第一步，确定桶的位置：
//HashMap 中桶数组的大小 length 总是2的幂，此时，(n - 1) & hash 等价于对 length 取余。但取余的计算效率没有位运算高，所以使用（n-1）& hash进行优化。
first = tab[(n - 1) & hash]
具体代码如下：
public V get(Object key) {
Node<K,V> e;
return (e = getNode(hash(key), key)) == null ? null : e.value;
}
/**
* Implements Map.get and related methods
*
* @param hash hash for key
* @param key the key
* @return the node, or null if none
*/
final Node<K,V> getNode(int hash, Object key) {
Node<K,V>[] tab;
Node<K,V> first, e;
int n; K k;
// 定位键值对所在桶的位置
if ((tab = table) != null && (n = tab.length) > 0 &&
(first = tab[(n - 1) & hash]) != null) {
if (first.hash == hash && // always check first node
((k = first.key) == key || (key != null && key.equals(k))))
return first;
if ((e = first.next) != null) {
//2.如果 first 是 TreeNode 类型，则调用红黑树查找方法
if (first instanceof TreeNode)
return ((TreeNode<K,V>)first).getTreeNode(hash, key);
//3.查找链表
do {
if (e.hash == hash &&
((k = e.key) == key || (key != null && key.equals(k))))
return e;
} while ((e = e.next) != null);
}
}
return null;
}
3.3 遍历

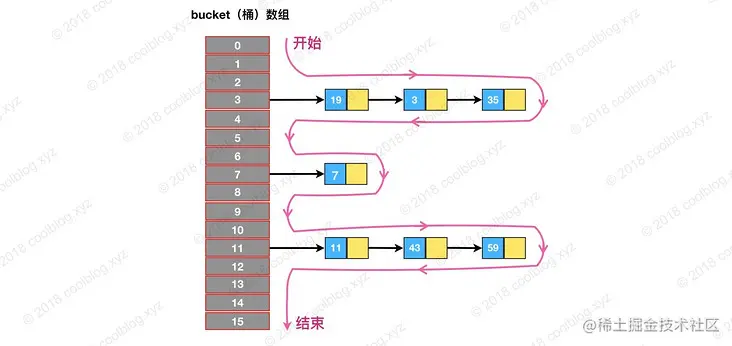

遍历所有的键时，首先要获取键集合KeySet对象，然后再通过 KeySet 的迭代器 KeyIterator 进行遍历。KeyIterator 类继承自 HashIterator 类，核心逻辑也封装在 HashIterator 类中。HashIterator 的逻辑并不复杂，在初始化时，HashIterator 先从桶数组中找到包含链表节点引用的桶。然后对这个桶指向的链表进行遍历。遍历完成后，再继续寻找下一个包含链表节点引用的桶，找到继续遍历。找不到，则结束遍历。举个例子，假设我们遍历下图的结构：
HashIterator 在初始化时，会先遍历桶数组，找到包含链表节点引用的桶，对应图中就是3号桶。随后由 nextNode 方法遍历该桶所指向的链表。遍历完3号桶后，nextNode 方法继续寻找下一个不为空的桶，对应图中的7号桶。之后流程和上面类似，直至遍历完最后一个桶。对应下图：
核心代码如下：
public Set<K> keySet() {
Set<K> ks = keySet;
if (ks == null) {
ks = new KeySet();
keySet = ks;
}
return ks;
}
/**
* 键集合
*/
final class KeySet extends AbstractSet<K> {
public final int size() { return size; }
public final void clear() { HashMap.this.clear(); }
public final Iterator<K> iterator() { return new KeyIterator(); }
public final boolean contains(Object o) { return containsKey(o); }
public final boolean remove(Object key) {
return removeNode(hash(key), key, null, false, true) != null;
}
// 省略部分代码
}
/**
* 键迭代器
*/
final class KeyIterator extends HashIterator
implements Iterator<K> {
public final K next() { return nextNode().key; }
}
abstract class HashIterator {
Node<K,V> next; // next entry to return
Node<K,V> current; // current entry
int expectedModCount; // for fast-fail
int index; // current slot
HashIterator() {
expectedModCount = modCount;
Node<K,V>[] t = table;
current = next = null;
index = 0;
if (t != null && size > 0) { // advance to first entry
// 寻找第一个包含链表节点引用的桶
do {} while (index < t.length && (next = t[index++]) == null);
}
}
public final boolean hasNext() {
return next != null;
}
final Node<K,V> nextNode() {
Node<K,V>[] t;
Node<K,V> e = next;
if (modCount != expectedModCount)
throw new ConcurrentModificationException();
if (e == null)
throw new NoSuchElementException();
if ((next = (current = e).next) == null && (t = table) != null) {
// 寻找下一个包含链表节点引用的桶
do {} while (index < t.length && (next = t[index++]) == null);
}
return e;
}
//省略部分代码
}
最后需要说明一下，在 JDK 1.8 版本中，为了避免过长的链表对 HashMap 性能的影响，特地引入了红黑树优化性能。但在上面的源码中并没有发现红黑树遍历的相关逻辑，这是为什么呢？ 因为链表转化为红黑树时，仍然会维护原有链表的顺序。
3.4 插入
插入过程
核心代码如下：
public V put(K key, V value) {
return putVal(hash(key), key, value, false, true);
}
final V putVal(int hash, K key, V value, boolean onlyIfAbsent,
boolean evict) {
Node<K,V>[] tab; Node<K,V> p; int n, i;
// 初始化桶数组 table，table 被延迟到插入新数据时再进行初始化
if ((tab = table) == null || (n = tab.length) == 0)
n = (tab = resize()).length;
// 如果桶中不包含键值对节点引用，则将新键值对节点的引用存入桶中即可
if ((p = tab[i = (n - 1) & hash]) == null)
tab[i] = newNode(hash, key, value, null);
else {
Node<K,V> e; K k;
// 如果键的值以及节点 hash 等于链表中的第一个键值对节点时，则将 e 指向该键值对
if (p.hash == hash &&
((k = p.key) == key || (key != null && key.equals(k))))
e = p;
// 如果桶中的引用类型为 TreeNode，则调用红黑树的插入方法
else if (p instanceof TreeNode)
e = ((TreeNode<K,V>)p).putTreeVal(this, tab, hash, key, value);
else {
// 对链表进行遍历，并统计链表长度
for (int binCount = 0; ; ++binCount) {
// 链表中不包含要插入的键值对节点时，则将该节点接在链表的最后
if ((e = p.next) == null) {
p.next = newNode(hash, key, value, null);
// 如果链表长度大于或等于树化阈值，则进行树化操作
if (binCount >= TREEIFY_THRESHOLD - 1) // -1 for 1st
treeifyBin(tab, hash);
break;
}
// 条件为 true，表示当前链表包含要插入的键值对，终止遍历
if (e.hash == hash &&
((k = e.key) == key || (key != null && key.equals(k))))
break;
p = e;
}
}
// 判断要插入的键值对是否存在 HashMap 中
if (e != null) { // existing mapping for key
V oldValue = e.value;
// onlyIfAbsent 表示是否仅在 oldValue 为 null 的情况下更新键值对的值
if (!onlyIfAbsent || oldValue == null)
e.value = value;
afterNodeAccess(e);
return oldValue;
}
}
++modCount;
// 键值对数量超过阈值时，则进行扩容
if (++size > threshold)
resize();
afterNodeInsertion(evict);
return null;
}
插入流程可以概括为：
- “调用哈希函数获取Key对应的hash值，再计算其数组下标；
- 如果没有出现哈希冲突，则直接放入数组；如果出现哈希冲突，则以链表的方式放在链表后面；
- 如果链表长度超过阀值( TREEIFY THRESHOLD==8)，就把链表转成红黑树，链表长度低于6，就把红黑树转回链表;
- 如果结点的key已经存在，则替换其value即可；
- 如果集合中的键值对大于阈值，调用resize方法进行数组扩容。”
3.4.2 扩容机制
在 HashMap 中，桶数组的长度均是2的幂，阈值大小为桶数组长度与负载因子的乘积。当 HashMap 中的键值对数量超过阈值时，进行扩容。 HashMap 按当前桶数组长度的2倍进行扩容，阈值也变为原来的2倍（如果计算过程中，阈值溢出归零，则按阈值公式重新计算）。扩容之后，要重新计算键值对的位置，并把它们移动到合适的位置上去。我们来看看具体的实现：
final Node<K,V>[] resize() {
Node<K,V>[] oldTab = table;
int oldCap = (oldTab == null) ? 0 : oldTab.length;
int oldThr = threshold;
int newCap, newThr = 0;
// 如果 table 不为空，表明已经初始化过了
if (oldCap > 0) {
// 当 table 容量超过容量最大值，则不再扩容
if (oldCap >= MAXIMUM_CAPACITY) {
threshold = Integer.MAX_VALUE;
return oldTab;
}
// 按旧容量和阈值的2倍计算新容量和阈值的大小
else if ((newCap = oldCap << 1) < MAXIMUM_CAPACITY &&
oldCap >= DEFAULT_INITIAL_CAPACITY)
//可能导致溢出
newThr = oldThr << 1; // double threshold
} else if (oldThr > 0) // initial capacity was placed in threshold
/*
* 初始化时，将 threshold 的值赋值给 newCap，
* HashMap 使用 threshold 变量暂时保存 initialCapacity 参数的值
*/
newCap = oldThr;
else { // zero initial threshold signifies using defaults
/*
* 调用无参构造方法时，桶数组容量为默认容量，
* 阈值为默认容量与默认负载因子乘积
*/
newCap = DEFAULT_INITIAL_CAPACITY;
newThr = (int)(DEFAULT_LOAD_FACTOR * DEFAULT_INITIAL_CAPACITY);
}
// newThr 为 0 时，按阈值计算公式进行计算
if (newThr == 0) {
float ft = (float)newCap * loadFactor;
newThr = (newCap < MAXIMUM_CAPACITY && ft < (float)MAXIMUM_CAPACITY ?
(int)ft : Integer.MAX_VALUE);
}
threshold = newThr;
// 创建新的桶数组，桶数组的初始化也是在这里完成的
Node<K,V>[] newTab = (Node<K,V>[])new Node[newCap];
table = newTab;
if (oldTab != null) {
// 如果旧的桶数组不为空，则遍历桶数组，并将键值对映射到新的桶数组中
for (int j = 0; j < oldCap; ++j) {
Node<K,V> e;
if ((e = oldTab[j]) != null) {
oldTab[j] = null;
if (e.next == null)
newTab[e.hash & (newCap - 1)] = e;
else if (e instanceof TreeNode)
// 重新映射时，需要对红黑树进行拆分
((TreeNode<K,V>)e).split(this, newTab, j, oldCap);
else { // preserve order
Node<K,V> loHead = null, loTail = null;
Node<K,V> hiHead = null, hiTail = null;
Node<K,V> next;
// 遍历链表，并将链表节点按原顺序进行分组
do {
next = e.next;
if ((e.hash & oldCap) == 0) {
if (loTail == null)
loHead = e;
else
loTail.next = e;
loTail = e;
}
else {
if (hiTail == null)
hiHead = e;
else
hiTail.next = e;
hiTail = e;
}
} while ((e = next) != null);
// 将分组后的链表映射到新桶中
if (loTail != null) {
loTail.next = null;
newTab[j] = loHead;
}
if (hiTail != null) {
hiTail.next = null;
newTab[j + oldCap] = hiHead;
}
}
}
}
}
return newTab;
}
上面这段代码主要做了3件事：
- 计算新桶数组的容量 newCap 和新阈值 newThr
- 根据计算出的 newCap 创建新的桶数组，桶数组 table 也是在这里进行初始化的
- 将键值对节点重新映射到新的桶数组里。如果节点是 TreeNode 类型，则需要拆分红黑树。如果是普通节点，则节点按原顺序进行分组。
在第一个分支的嵌套分支里，可能会出现移位导致的溢出情况。 嵌套分支：
| 条件 | 覆盖情况 | 备注 |
|---|---|---|
| oldCap >= 230 | 桶数组容量大于或等于最大桶容量 230 | 这种情况下不再扩容 |
| newCap < 230 && oldCap > 16 | 新桶数组容量小于最大值，且旧桶数组容量大于 16 | 该种情况下新阈值 newThr = oldThr << 1，移位可能会导致溢出 |

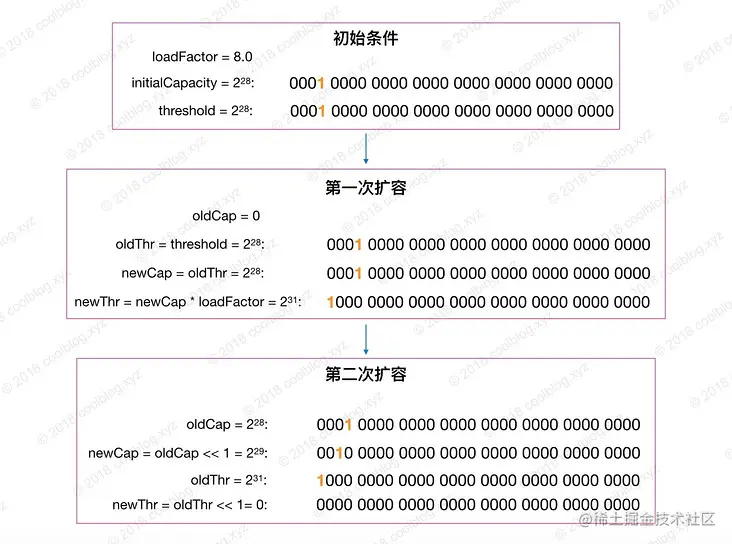

当 loadFactor小数位为 0，整数位可被2整除且大于等于8时，在某次计算中就可能会导致 newThr 溢出归零。
针对这种可能出现的情况，有兜底的容错。
// newThr 为 0 时，按阈值计算公式进行计算
if (newThr == 0) {
float ft = (float)newCap * loadFactor;
newThr = (newCap < MAXIMUM_CAPACITY && ft < (float)MAXIMUM_CAPACITY ?
(int)ft : Integer.MAX_VALUE);
}
接下来看看重新映射节点。分为2种情况，对于树形节点需要先拆分红黑树在做映射；对于链表节点，需要先分组在进行映射，分组后，组内节点的相对位置保持不变。 举个栗子：

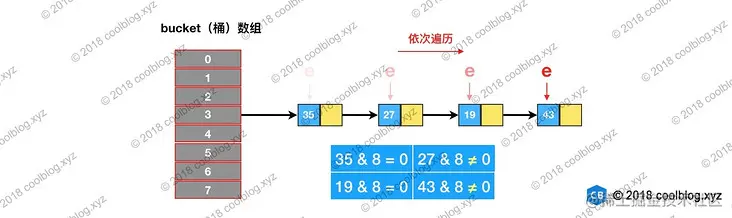

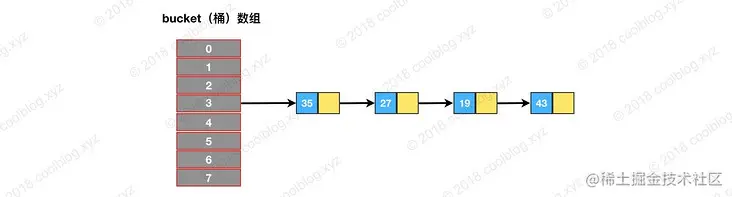

假设我们上图的桶数组进行扩容，扩容后容量 n = 16，重新映射过程如下:

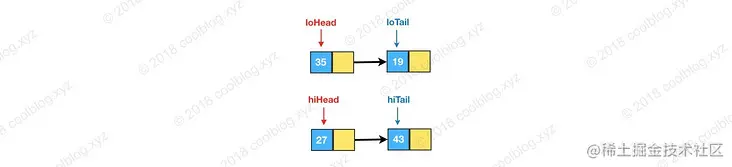

如果值为0，将 loHead 和 loTail 指向这个节点。如果后面还有节点 hash & oldCap 为0的话，则将节点链入 loHead 指向的链表中，并将 loTail 指向该节点。如果值为非0的话，则让 hiHead 和 hiTail 指向该节点。完成遍历后，可能会得到两条链表，此时就完成了链表分组：

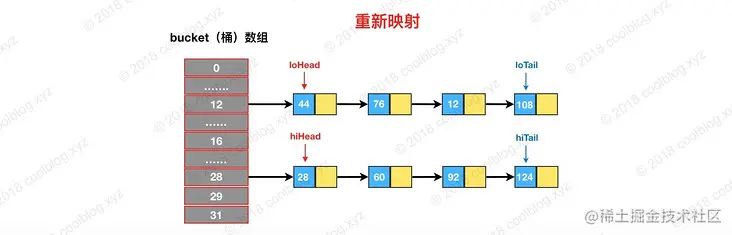

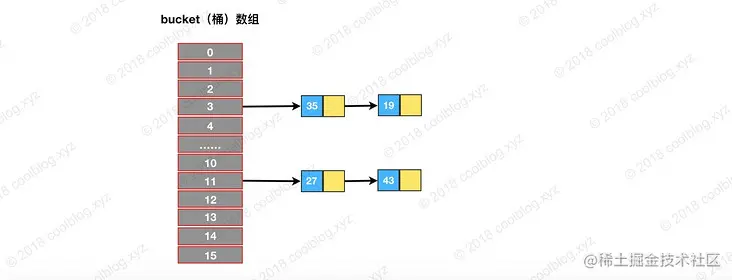

最后再将这两条链接存放到相应的桶中，完成扩容
重新映射后，两条链表中的节点顺序并未发生变化，还是保持了扩容前的顺序。JDK 1.8 版本下 HashMap 扩容效率要高于之前版本。如果大家看过 JDK 1.7 的源码会发现，JDK 1.7 为了防止因 hash 碰撞引发的拒绝服务攻击（即发生大量的 hash 碰撞，table 退化为链表，从而增加服务器查询时间），在计算 hash 过程中引入随机种子。以增强 hash 的随机性，使得键值对均匀分布在桶数组中。在扩容过程中，相关方法会根据容量判断是否需要生成新的随机种子，并重新计算所有节点的 hash。而在 JDK 1.8 中，则通过引入红黑树替代了该种方式。从而避免了多次计算 hash 的操作，提高了扩容效率。
3.4.3 链表树化、红黑树链化与拆分
jdk1.8引入红黑树来处理频繁的hash碰撞，代码复杂度上升。

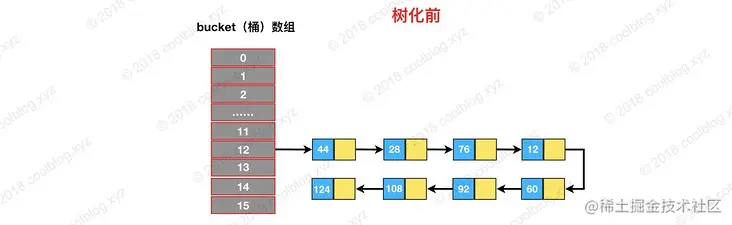

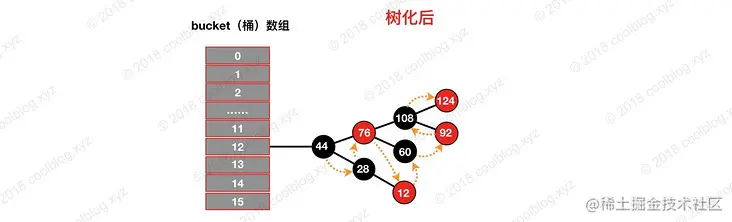

链表树化
树化的核心代码：
static final int TREEIFY_THRESHOLD = 8;
/**
* 当桶数组容量小于该值时，优先进行扩容，而不是树化
*/
static final int MIN_TREEIFY_CAPACITY = 64;
static final class TreeNode<K,V> extends LinkedHashMap.Entry<K,V> {
TreeNode<K,V> parent; // red-black tree links
TreeNode<K,V> left;
TreeNode<K,V> right;
TreeNode<K,V> prev; // needed to unlink next upon deletion
boolean red;
TreeNode(int hash, K key, V val, Node<K,V> next) {
super(hash, key, val, next);
}
}
/**
* 将普通节点链表转换成树形节点链表
*/
final void treeifyBin(Node<K,V>[] tab, int hash) {
int n, index; Node<K,V> e;
// 桶数组容量小于 MIN_TREEIFY_CAPACITY，优先进行扩容而不是树化
if (tab == null || (n = tab.length) < MIN_TREEIFY_CAPACITY)
resize();
else if ((e = tab[index = (n - 1) & hash]) != null) {
// hd 为头节点（head），tl 为尾节点（tail）
TreeNode<K,V> hd = null, tl = null;
do {
// 将普通节点替换成树形节点
TreeNode<K,V> p = replacementTreeNode(e, null);
if (tl == null)
hd = p;
else {
p.prev = tl;
tl.next = p;
}
tl = p;
} while ((e = e.next) != null); // 将普通链表转成由树形节点链表
if ((tab[index] = hd) != null)
// 将树形链表转换成红黑树
hd.treeify(tab);
}
}
TreeNode<K,V> replacementTreeNode(Node<K,V> p, Node<K,V> next) {
return new TreeNode<>(p.hash, p.key, p.value, next);
}
树化需要两个条件：
- 链表长度大于等于 TREEIFY_THRESHOLD
- 桶数组容量大于等于 MIN_TREEIFY_CAPACITY
加入第二个条件的原因：当桶数组容量比较小时，键值对节点 hash 的碰撞率可能会比较高，进而导致链表长度较长。这个时候应该优先扩容，而不是立马树化。毕竟高碰撞率是因为桶数组容量较小引起的，这个是主因。容量小时，优先扩容可以避免一些列的不必要的树化过程。同时，桶容量较小时，扩容会比较频繁，扩容时需要拆分红黑树并重新映射。所以在桶容量比较小的情况下，不需要将链表转化为红黑树。
过程： 我们继续看一下 treeifyBin 方法。该方法主要的作用是将普通链表转成为由 TreeNode 型节点组成的链表，并在最后调用 treeify 是将该链表转为红黑树。TreeNode 继承自 Node 类，所以 TreeNode 仍然包含 next 引用，原链表的节点顺序最终通过 next 引用被保存下来。我们假设树化前，链表结构如下：
HashMap 在设计之初，并没有考虑到以后会引入红黑树进行优化。所以并没有像 TreeMap 那样，要求键类实现 comparable 接口或提供相应的比较器。但由于树化过程需要比较两个键对象的大小，在键类没有实现 comparable 接口的情况下，怎么比较键与键之间的大小了就成了一个棘手的问题。为了解决这个问题，HashMap 是做了三步处理，确保可以比较出两个键的大小，如下：
- 比较键与键之间 hash 的大小，如果 hash 相同，继续往下比较
- 检测键类是否实现了 Comparable 接口，如果实现调用 compareTo 方法进行比较
- 如果仍未比较出大小，就需要进行仲裁了，仲裁方法为 tieBreakOrder
代码如下：
final void treeify(Node<K,V>[] tab) {
TreeNode<K,V> root = null;
for (TreeNode<K,V> x = this, next; x != null; x = next) {
next = (TreeNode<K,V>)x.next;
x.left = x.right = null;
//设置根结点
if (root == null) {
x.parent = null;
x.red = false;
root = x;
}
else {
K k = x.key;
int h = x.hash;
Class<?> kc = null;
//遍历已经插入的结点来寻找当前结点合适的插入位置
for (TreeNode<K,V> p = root;;) {
int dir, ph;
K pk = p.key;
if ((ph = p.hash) > h)
dir = -1;
else if (ph < h)
dir = 1;
//键是否实现Comparable<C>，如果实现，通过compareTo()进行比较
else if ((kc == null &&
(kc = comparableClassFor(k)) == null) ||
(dir = compareComparables(kc, k, pk)) == 0)
dir = tieBreakOrder(k, pk);
TreeNode<K,V> xp = p;
if ((p = (dir <= 0) ? p.left : p.right) == null) {
x.parent = xp;
if (dir <= 0)
xp.left = x;
else
xp.right = x;
//平衡二叉树
root = balanceInsertion(root, x);
break;
}
}
}
}
moveRootToFront(tab, root);
}
在链表树化为二叉树之后，通过左旋、右旋和变换结点颜色，达到平衡二叉树。 红黑树
核心代码如下（代码里有注释）
static <K,V> TreeNode<K,V> balanceInsertion(TreeNode<K,V> root,
TreeNode<K,V> x) {
x.red = true;
//x - 新结点 ----------------------- N
//xp - 新结点的父亲结点 ----------------------- P
//xpp - 新结点的祖父结点 ----------------------- G
//xppl - 新结点的祖父结点的左儿子 ----------------------- P 或者 U
//xppl - 新结点的祖父结点的右儿子 ----------------------- U 或者 U
for (TreeNode<K,V> xp, xpp, xppl, xppr;;) {
//插入即为根结点
if ((xp = x.parent) == null) {
//性质1：根结点需要是黑色
x.red = false;
return x;
}
//父亲结点是黑色或者父亲结点是根结点
else if (!xp.red || (xpp = xp.parent) == null)
return root;
//下面的情况就是 父结点为红色，所以他有祖父结点，祖父结点此时为黑色；所以新结点也会有叔叔结点（可能为nil结点）
//父亲结点是祖父结点的左儿子
if (xp == (xppl = xpp.left)) {
//祖父结点的右儿子（叔叔结点）不是叶子结点且是红色。将父亲结点和叔叔结点重绘为黑色，祖父结点重绘制为红色，在祖父结点上递归
if ((xppr = xpp.right) != null && xppr.red) {
xppr.red = false;
xp.red = false;
xpp.red = true;
x = xpp;
}
//此时，祖父结点没有右儿子或者右儿子为黑色
else {
//新结点是其父亲结点的右儿子，
if (x == xp.right) {
//左旋，调换新结点和父结点的位置
root = rotateLeft(root, x = xp);
xpp = (xp = x.parent) == null ? null : xp.parent;
}
//新结点是其父亲结点的左儿子， 父结点重绘会黑色，祖父结点重绘为红色，右旋祖父结点
if (xp != null) {
xp.red = false;
if (xpp != null) {
xpp.red = true;
//右旋祖父结点
root = rotateRight(root, xpp);
}
}
}
}
//父亲结点是祖父结点的右儿子，和前面一个分支是对称的
else {
if (xppl != null && xppl.red) {
xppl.red = false;
xp.red = false;
xpp.red = true;
x = xpp;
}
else {
if (x == xp.left) {
root = rotateRight(root, x = xp);
xpp = (xp = x.parent) == null ? null : xp.parent;
}
if (xp != null) {
xp.red = false;
if (xpp != null) {
xpp.red = true;
root = rotateLeft(root, xpp);
}
}
}
}
}
}
左旋
//右子结点变为当前结点的父结点，
// 当前结点变为右子结点的左子结点，
// 右子结点的左子结点变为当前结点的右结点
static <K,V> TreeNode<K,V> rotateLeft(TreeNode<K,V> root,
TreeNode<K,V> p) {
//p - 当前结点
//r - 当前结点的右子结点
TreeNode<K,V> r, pp, rl;
if (p != null && (r = p.right) != null) {
//右子结点的左子结点的父结点指向当前结点
if ((rl = p.right = r.left) != null)
rl.parent = p;
//右子结点的父结点指向当前结点的父结点
//如果是根结点，重绘成黑色
if ((pp = r.parent = p.parent) == null)
(root = r).red = false;
//当前结点的父结点不是根结点，当前结点的右子结点指向当前结点的父结点的左子结点或右子结点
else if (pp.left == p)
pp.left = r;
else
pp.right = r;
//当前结点指向右子结点的左结点
r.left = p;
//右子结点变为当前结点的父亲结点
p.parent = r;
}
return root;
}
右旋的逻辑和左旋基本一致，就不做分析了。 链表转成红黑树后，原链表的顺序仍然会被引用仍被保留了（红黑树的根节点会被移动到链表的第一位），我们仍然可以按遍历链表的方式去遍历上面的红黑树。这样的结构为后面红黑树的切分以及红黑树转成链表做好了铺垫。
红黑树拆分
扩容后，普通节点需要重新映射，红黑树节点也不例外。按照一般的思路，我们可以先把红黑树转成链表，之后再重新映射链表即可。这种处理方式是大家比较容易想到的，但这样做会损失一定的效率。所以，如上节所说，在将普通链表转成红黑树时，HashMap 通过两个额外的引用 next 和 prev 保留了原链表的节点顺序。这样再对红黑树进行重新映射时，完全可以按照映射链表的方式进行。这样就避免了将红黑树转成链表后再进行映射，无形中提高了效率。 具体实现：
// 红黑树转链表阈值
static final int UNTREEIFY_THRESHOLD = 6;
final void split(HashMap<K,V> map, Node<K,V>[] tab, int index, int bit) {
TreeNode<K,V> b = this;
// Relink into lo and hi lists, preserving order
TreeNode<K,V> loHead = null, loTail = null;
TreeNode<K,V> hiHead = null, hiTail = null;
int lc = 0, hc = 0;
/*
* 红黑树节点仍然保留了 next 引用，故仍可以按链表方式遍历红黑树。
* 下面的循环是对红黑树节点进行分组，与上面类似
*/
for (TreeNode<K,V> e = b, next; e != null; e = next) {
next = (TreeNode<K,V>)e.next;
e.next = null;
if ((e.hash & bit) == 0) {
if ((e.prev = loTail) == null)
loHead = e;
else
loTail.next = e;
loTail = e;
++lc;
}
else {
if ((e.prev = hiTail) == null)
hiHead = e;
else
hiTail.next = e;
hiTail = e;
++hc;
}
}
if (loHead != null) {
// 如果 loHead 不为空，且链表长度小于等于 6，则将红黑树转成链表
if (lc <= UNTREEIFY_THRESHOLD)
tab[index] = loHead.untreeify(map);
else {
tab[index] = loHead;
/*
* hiHead == null 时，表明扩容后，
* 所有节点仍在原位置，树结构不变，无需重新树化
*/
if (hiHead != null)
loHead.treeify(tab);
}
}
// 与上面类似
if (hiHead != null) {
if (hc <= UNTREEIFY_THRESHOLD)
tab[index + bit] = hiHead.untreeify(map);
else {
tab[index + bit] = hiHead;
if (loHead != null)
hiHead.treeify(tab);
}
}
}
从源码上可以看得出，重新映射红黑树的逻辑和重新映射链表的逻辑基本一致。不同的地方在于，重新映射后，会将红黑树拆分成两条由 TreeNode 组成的链表。如果链表长度小于 UNTREEIFY_THRESHOLD，则将链表转换成普通链表。否则根据条件重新将 TreeNode 链表树化。举个例子说明一下，假设扩容后，重新映射上图的红黑树，映射结果如下。
红黑树链化
红黑树中仍然保留了原链表节点顺序。有了这个前提，再将红黑树转成链表就简单多了，仅需将 TreeNode 链表转成 Node 类型的链表即可。
final Node<K,V> untreeify(HashMap<K,V> map) {
Node<K,V> hd = null, tl = null;
// 遍历 TreeNode 链表，并用 Node 替换
for (Node<K,V> q = this; q != null; q = q.next) {
// 替换节点类型
Node<K,V> p = map.replacementNode(q, null);
if (tl == null)
hd = p;
else
tl.next = p;
tl = p;
}
return hd;
}
Node<K,V> replacementNode(Node<K,V> p, Node<K,V> next) {
return new Node<>(p.hash, p.key, p.value, next);
}
3.5 删除
找到桶的位置，遍历链表，删除节点
public V remove(Object key) {
Node<K,V> e;
return (e = removeNode(hash(key), key, null, false, true)) == null ?
null : e.value;
}
final Node<K,V> removeNode(int hash, Object key, Object value,
boolean matchValue, boolean movable) {
Node<K,V>[] tab; Node<K,V> p; int n, index;
if ((tab = table) != null && (n = tab.length) > 0 &&
// 1. 定位桶位置
(p = tab[index = (n - 1) & hash]) != null) {
Node<K,V> node = null, e; K k; V v;
// 如果键的值与链表第一个节点相等，则将 node 指向该节点
if (p.hash == hash &&
((k = p.key) == key || (key != null && key.equals(k))))
node = p;
else if ((e = p.next) != null) {
// 如果是 TreeNode 类型，调用红黑树的查找逻辑定位待删除节点
if (p instanceof TreeNode)
node = ((TreeNode<K,V>)p).getTreeNode(hash, key);
else {
// 2. 遍历链表，找到待删除节点
do {
if (e.hash == hash &&
((k = e.key) == key ||
(key != null && key.equals(k)))) {
node = e;
break;
}
p = e;
} while ((e = e.next) != null);
}
}
// 3. 删除节点，并修复链表或红黑树
if (node != null && (!matchValue || (v = node.value) == value ||
(value != null && value.equals(v)))) {
if (node instanceof TreeNode)
((TreeNode<K,V>)node).removeTreeNode(this, tab, movable);
else if (node == p)
tab[index] = node.next;
else
p.next = node.next;
++modCount;
--size;
afterNodeRemoval(node);
return node;
}
}
return null;
}
3.6其他细节
如果大家细心阅读 HashMap 的源码，会发现桶数组 table 被申明为 transient。transient 表示易变的意思，在 Java 中，被该关键字修饰的变量不会被默认的序列化机制序列化。我们再回到源码中，考虑一个问题：桶数组 table 是 HashMap 底层重要的数据结构，不序列化的话，别人还怎么还原呢？ 这里简单说明一下吧，HashMap 并没有使用默认的序列化机制，而是通过实现readObject/writeObject两个方法自定义了序列化的内容。这样做是有原因的，试问一句，HashMap 中存储的内容是什么？不用说，大家也知道是键值对。所以只要我们把键值对序列化了，我们就可以根据键值对数据重建 HashMap。有的朋友可能会想，序列化 table 不是可以一步到位，后面直接还原不就行了吗？这样一想，倒也是合理。但序列化 talbe 存在着两个问题：
- table 多数情况下是无法被存满的，序列化未使用的部分，浪费空间
- 同一个键值对在不同 JVM 下，所处的桶位置可能是不同的，在不同的 JVM 下反序列化 table 可能会发生错误。（HashMap 的get/put/remove等方法第一步就是根据 hash 找到键所在的桶位置，但如果键没有覆写 hashCode 方法，计算 hash 时最终调用 Object 中的 hashCode 方法。但 Object 中的 hashCode 方法是 native 型的，不同的 JVM 下，可能会有不同的实现，产生的 hash 可能也是不一样的。也就是说同一个键在不同平台下可能会产生不同的 hash，此时再对在同一个 table 继续操作，就会出现问题。）
参考链接
HashMap源码解析（JDK1.8） HashMap? ConcurrentHashMap? 相信看完这篇没人能难住你！ HashMap面试指南
