本文标题：WebGL第二十八课：多贴图实战｜ 8月更文挑战

友情提示

这篇文章是WebGL课程专栏的第28篇，强烈建议从前面开始看起。因为花了大量的工夫来讲解向量的概念和矩阵运算。这些基础知识会影响你的思维。

本课代码直接跳转获取：二十八课代码

引子

在前面两次课，讲到了有关贴图的东西。

问题就是，如果我们有多个图，都想传到gl里，这时候怎么写呢？

我们在fragment_shader里正确获取到我们想要的图呢？

本次课就来解决这些问题。

代码分离

由于在html里直接写js代码，看起来十分的混乱，所以从这里开始，html 里只包含页面的东西和两个shader。

其余的代码放到一个单独的文件里:logic.js。

大概类似这样：

index.html     // 页面
logic.js       // 主逻辑
models_tri.js  // 模型代码
images/        // 放图片

准备两个图

由于我们要画多个图，所以你至少准备两张图，我准备了如下两张图：

images/eye.png
images/funny-cat.jpg

先拉取图片

因为图片的成功加载，是所有后续逻辑的依赖，所以，图片加载这里，我们要考虑到：

所有图片全部加载完成之后，再调用后面的函数。

所以，我们一开始就要记录一个图片加载的进度，然后每一个图片加载完成之后，进度就加1，当进度和图片的数量相等时，调用后面的函数。代码这样：

var imageUrlList = ["images/eye.png", "images/funny-cat.jpg",]; // 全局的变量，存储了想要加载的图片
var images_progress = 0; // 当前进度：0张
var textureList = [];    // 创建的texture数组

function CreateTextureAndLoadImage() {
    // 在 WebGL 里创建一个 texture
    if (images_progress == imageUrlList.length) { // 当前进度已经完成
        gl_draw(); // 绘制的函数
        return;
    }
    let texture = gl.createTexture();
    textureList.push(texture);
    gl.bindTexture(gl.TEXTURE_2D, texture);
    let image = new Image();
    image.src = imageUrlList[images_progress];
    console.log(image.src);
    image.addEventListener('load', function () {
        gl.activeTexture(gl.TEXTURE0 + images_progress); // 激活当前的gl图片下标
        gl.bindTexture(gl.TEXTURE_2D, textureList[images_progress]);
        gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, image);
        if (isPowerOf2(image.width) && isPowerOf2(image.height)) {
            gl.generateMipmap(gl.TEXTURE_2D);
        } else {
            gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE);
            gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE);
            gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
        }
        images_progress++;
        CreateTextureAndLoadImage();
    });
}

在 `fragment_shader` 里体现两张图片

我们在前面的课程中知道，fragment_shader 中可以用一个uniform变量来选取想要的图片，变量类型是 sampler2D:

   uniform sampler2D u_funny_cat; // 有趣的猫的图片

我们如法炮制：

  uniform sampler2D u_funny_cat; // 有趣的猫的图片
  uniform sampler2D u_eye; // 眼睛图片

在 `js` 里获取 `u_eye`的引用然后设置

var u_EyeLocation = gl.getUniformLocation(program, "u_eye");

gl.activeTexture(gl.TEXTURE0); // 我们要操作gl中的下标0
gl.bindTexture(gl.TEXTURE_2D, textureList[0]); // 我们将图片0绑定到下标0的位置
gl.uniform1i(u_EyeLocation, 0); // 我们将 u_eye，设置成下标0的图片

两张图片融合：相乘

由于在fragment_shader中，我们有了两张图片，我们可以对着两张图片，根据我们的UV信息，进行两次采样：

      vec4 sample_color_cat = texture2D(u_funny_cat, uv);
      vec4 sample_color_eye = texture2D(u_eye, uv);

问题就来了，然后最终的颜色，到底怎么搞呢？

这就非常灵活了，我们可以直接将两个图片的颜色相乘：

      vec4 sample_color_cat = texture2D(u_funny_cat, uv);
      vec4 sample_color_eye = texture2D(u_eye, uv);
      gl_FragColor = vec4(sample_color_cat.xyz * sample_color_eye.xyz, 1.0);

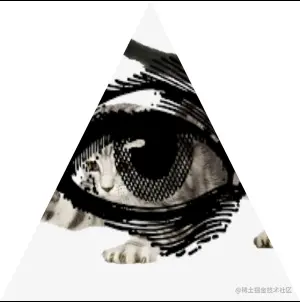

这种效果如下：

这个效果看上去没什么奇特的，不过有时候，相乘还是有特殊的用处的，这个暂时不说。

两张图片融合：线性组合

我们知道，

对cat图片采用的结果是一个vec3(第四维我们先不管)

对eye图片采样的结果也是一个vec3

既然都是向量，那我们用线性组合来搞一搞：

$color = t * cat + (1-t) * eye$

这是一个经典的插值，t的不同，会影响最终的颜色：

如果t趋近于1，那么就是cat的颜色
如果t趋近于0，那么就是eye的颜色

代码如下：

uniform float u_t;
//
gl_FragColor = vec4(sample_color_cat.xyz * u_t + (1.0 - u_t) * sample_color_eye.xyz, 1.0);

效果如下：

我们用一个滑竿来调解这个u_t的值，可以清晰的看见两张图片的融合关系。

两张图片融合：混乱

两张图片的信息，在这里了，你想怎么玩就怎么玩，甚至于可以，用一张图片的采样到的颜色信息，当做另一张图片的UV信息：

  vec4 sample_color_cat = texture2D(u_funny_cat, uv);
  vec4 sample_color_eye = texture2D(u_eye, sample_color_cat.xy);
  gl_FragColor = vec4(sample_color_cat.xyz * u_t + (1.0 - u_t) * sample_color_eye.xyz, 1.0);

我们看到，采样eye图片的时候，我们竟然用cat图片的颜色信息的xy，来当做UV。。。

这样是什么效果呢：

怎么搞的像描边一样，，这完全是一个意外的效果，你选的两张图，并不一定能出现这个效果，就是玩玩而已。如果你的效果，也和描边一样，那说明我这个东西，还能应用到描边里去。。。。。。

  正文结束，下面是答疑

小能能说：我去看看有没有别的融合办法，玩一玩。

答：肯定行啊。
