业务流程建模的一种实践方法

你是否有也有这些痛点

假设需求是这样

• Story A：老师可以给学生布置作业，作业包含以下信息：

  • 作业开启时间
  • 作业截止时间
  • 题目（多道）

• Story B：学生可以对作业进行作答，作业具有以下几种状态：

  • 「未开启」：提前布置，未到作业开启时间
  • 「已开启」：已到作业开启时间，但学生还未作答
  • 「进行中」：学生正在作答但未完成
  • 「已完成」：学生已完成全部的作业
  • 「已超期」：学生未在截止时间之前完成

• Story C：

  • 学生在「作业截止时间」之前可以作答且可以修改作答的结果
  • 学生在「作业截止时间」之后仍可以作答，但无法修改已作答的结果，完成后仍然算「已完成」

• Story D：

  • 老师在「作业开启时间」之前，可以修改「作业开启时间」「作业截止时间」

    • 存在规则：当前时间 >= 作业开启时间 > 作业截止时间

  • 老师在「作业开启时间」之后，可以修改「作业截止时间」

    • 存在规则：作业开启时间 > 当前时间 > 作业截止时间

场景一

开发中，发现产品逻辑不闭环

RD：「已完成」和「已超期」这两个状态好像有点矛盾（我想想怎么描述一下...）

PM：怎么矛盾呢，可以具体讲讲么？

RD：你看啊，Story C 中说 “截止时间之后仍然可以提交，但也算「已完成」”，但 Story B 中又说了，“学生未在截止时间之前完成，是「已超期」”，那这种截止时间之后的提交，到底显示「已超期」还是「已完成」呢。

PM：这种情况算「已完成」

RD：OK

RD：(半小时之后...）我又发现一个问题，假如超期都显示「已完成」，老师是不是就区分不出是超期完成的还是按时完成的了？

PM：啊有道理，那这里应该显示「已超期完成」代表已超期其已完成，「已完成」代表按时完成。

RD：心口有点乱🤦‍♂️，让我理一理，（心理活动：感觉这里应该有两个状态，一个和时间有关，一个和学生做作业的进度有关，如果要算成一个状态，我应该怎么做呢...）

场景二

UAT 时，发现对产品逻辑的理解存在不一致

PM：我发现这里有个 Case 不太符合预期，这个作业为啥不能修改「作业截止时间」了

RD：稍等我查查哈（进入到测试环境复现问题）

RD：(10分钟之后...) 不对呀，这个作业已经过了截止时间了，都已经截止了就不能修改了呀

PM：可以修改的，老师在截止后如果发现交作业的同学太少，他是可以再推迟截止时间的

RD：OMG... 你看在 Story D 里也没写呀，只写了「作业开启时间」之后可以修改

PM：作业截止之后也是「作业开启时间」之后呀，Story D 是包含了这个规则的

RD：是我想当然了，我改一下吧，你也在 PRD 里明确一下哈（心在流血，又要加班了）

PM：好嘞，辛苦了老铁（感觉我们沟通出了问题，这种情况怎么能在前期就避免呢）

RD：(1小时之后...）(心理活动：啊对了，如果截止时间推迟的话，「已截止」这个状态也得改，这种情况咋弄，还得找 PM 对一对...）

场景三

灰度上线后，发现没考虑到系统中的某些变化，对新需求的影响

QA：我发现有个场景在 PRD 里没写清楚，如果老师转班了会咋样？

PM：ORZ... 确实没有考虑到，RD小哥你这块现在是怎么处理的呢？

RD：我现在没处理呀，即使老师转班了，作业还是他的，新来的老师也看不到历史布置的作业

PM：感觉可能不太对，如果老师被别人替换了，那作业应该移交到新的老师

RD：你这个是新需求呀，能不能上线之后再迭代

PM：这个如果上线可能会有比较多 Bad Case，我提个新需求，能不能高优迭代一版，不然这个需求没法上呀（心理活动：我只负责作业这块的需求呀，之前完全想不到这茬，没办法，提个新需求吧...）

RD：也只能这样了，你赶紧提需求吧（心理活动：虽然很无语，但以后怎么才能在开发前就发现这种情况呢）

场景四

新需求，发现新需求改动成本太高

PM：Hi，老铁上次的需求太给力，这次我们迭代一版新需求哈

RD：啥子需求呢

PM：要新增一个角色：「助教老师」，助教老师拥有正教老师所有的作业权限，也可以对作业进行管理，但不能布置

RD：这个有点难啊，工作量有点大，要支持这个可能得先把系统重构一下...

PM：(心理活动：听到重构这两个词就害怕），可以说说为啥不，我感觉不是很难呀

RD：现在作业都是挂在老师上的，如果多个助教，没地方挂了呀，原来老师和作业是一对多，现在变成多对多了（心理活动：我太难了，刚上线就要改）

PM：要不先评估一下工时哈，最好能尽快上线

RD：我们先评估一下吧（心理活动：感觉这里面可能少了一个表，代表了班级，作业应该挂到班级上，如果 PM 提前能提供这些信息就好了）

总结一下

不知道大家是否有同感，以上的几个场景，在我们中间可能每天都在发生，但是问题到底出在哪儿呢？

• 是 RD 的不给力，不能充分留出扩展性吗？好像不全是
• 是 PM 没想清楚，导致需求总是遗漏逻辑吗？好像也不全是

总结下来，问题似乎是这几类：

1. RD 与 PM 沟通语言的不一致，导致沟通时信息存在 Gap，这些 Gap 需要进行额外的沟通，才能达成共识，产生结论。
2. 在进行一个需求时，会遗漏掉对现有系统的影响 ，除非是一些有充足上下文的“老员工”，否则 RD、PM 都可能会遗漏掉，导致后期需要返工。
3. 新增一个需求，对系统产生了非常大的冲击，需要比较大的改动才能支持，后悔当时为什么没有留出扩展性，但是考虑太多扩展性又会陷入过度设计的怪圈，两难境地。

再收敛一下，问题的根本其实在于：

如何识别「业务本质」，并用一种 RD、PM 都能听得懂的语言，表达出来

领域建模的意义

识别业务

• 识别在 PRD 背后的「业务不变性」，即不管系统怎么设计，现实中的业务到底是什么样的
• 依据「业务不变性」设计的方案（产品方案 & 技术方案），会更符合用户需求、也会更稳定

理清影响

在出技术方案之前，先理清业务逻辑中隐含的因果关系，哪些事情会互相影响（又名：联动）

• 当前需求中哪些「事件」，会互相影响，如：「面试已创建」会导致「面试通知已发送」
• 当前需求中哪些「事件」，会影响现有系统，如：「面试已创建」会导致「投递阶段已转移」
• 系统中已存在的「事件」，会导致当前需求功能受影响，如：「员工已离职」会导致「面试官已变更」

对齐认知

• 成为 RD 与 PM 之间的沟通语言，避免沟通中的 Gap，进而提升业务交付效率
• 多方对齐认知，在解决问题之前，先识别清楚问题

建模的三种场景

初阶：在 PRD 产出之后

参与人员：RD

设计技术方案之前，对 PRD 中涉及到的业务进行领域建模：

1. 帮助自己理清业务逻辑中的因果关系，明确要解决哪些问题
2. 发现 PRD 中未描述清楚 / 逻辑不自洽的部分，与 PM 同学进行对齐

中阶：在 PRD 产出之前

参与人员：RD & PM

在 PRD 产出之前，PM & RD 共同进行领域建模，相比第一种方法，这种方法能更早的识别「业务不变性」，同时产研进行对齐，共同产出高质量的 PRD，减少后续的沟通成本。

高阶：DDD 战略设计

参与人员：RD、PM、业务人员、领域专家

通过领域建模，并对问题域的划分，进而进行微服务的划分，达成业务自治。这部分不是本文重点，不赘述。

建模过程

基于「事件风暴」的领域建模

EventStorming 是一种灵活的研讨会形式，用于协作探索复杂的业务领域 — Alberto Brandolini

事件风暴通过工作坊的形式，由PM、RD、业务各方共同参与的， 发现并对齐领域知识。

比较传统的做法是找一面大的白版，使用各种颜色的便签纸填写相关内容，往白板上粘贴。

现在也有一些更便捷的支持协作的在线工具可供使用：miro.com/

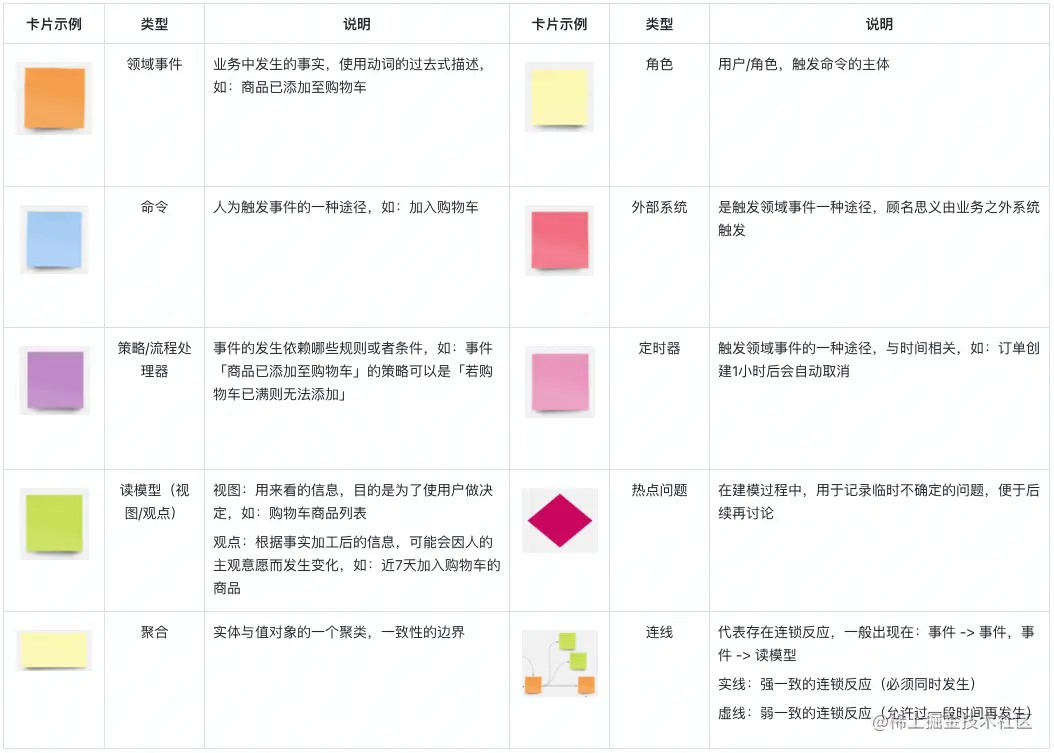

基本元素

使用不同形状与颜色的贴纸，作为领域建模的基本元素

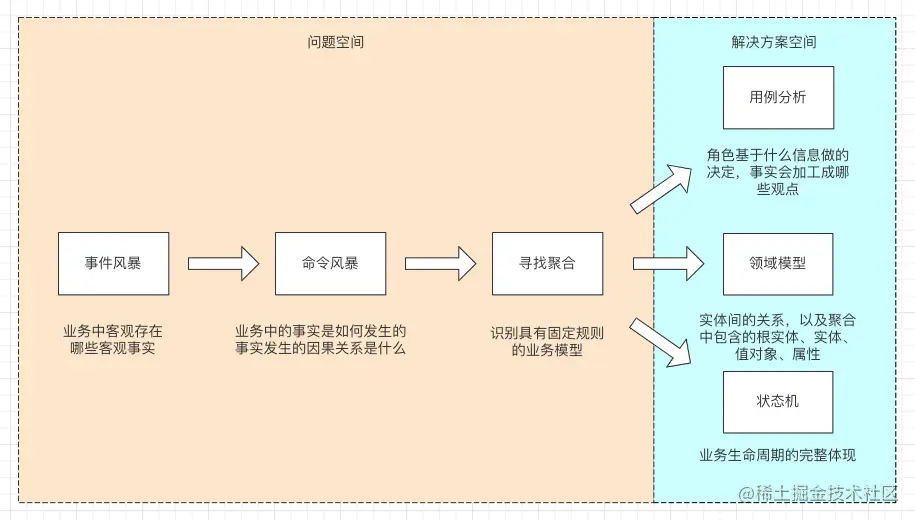

基本流程

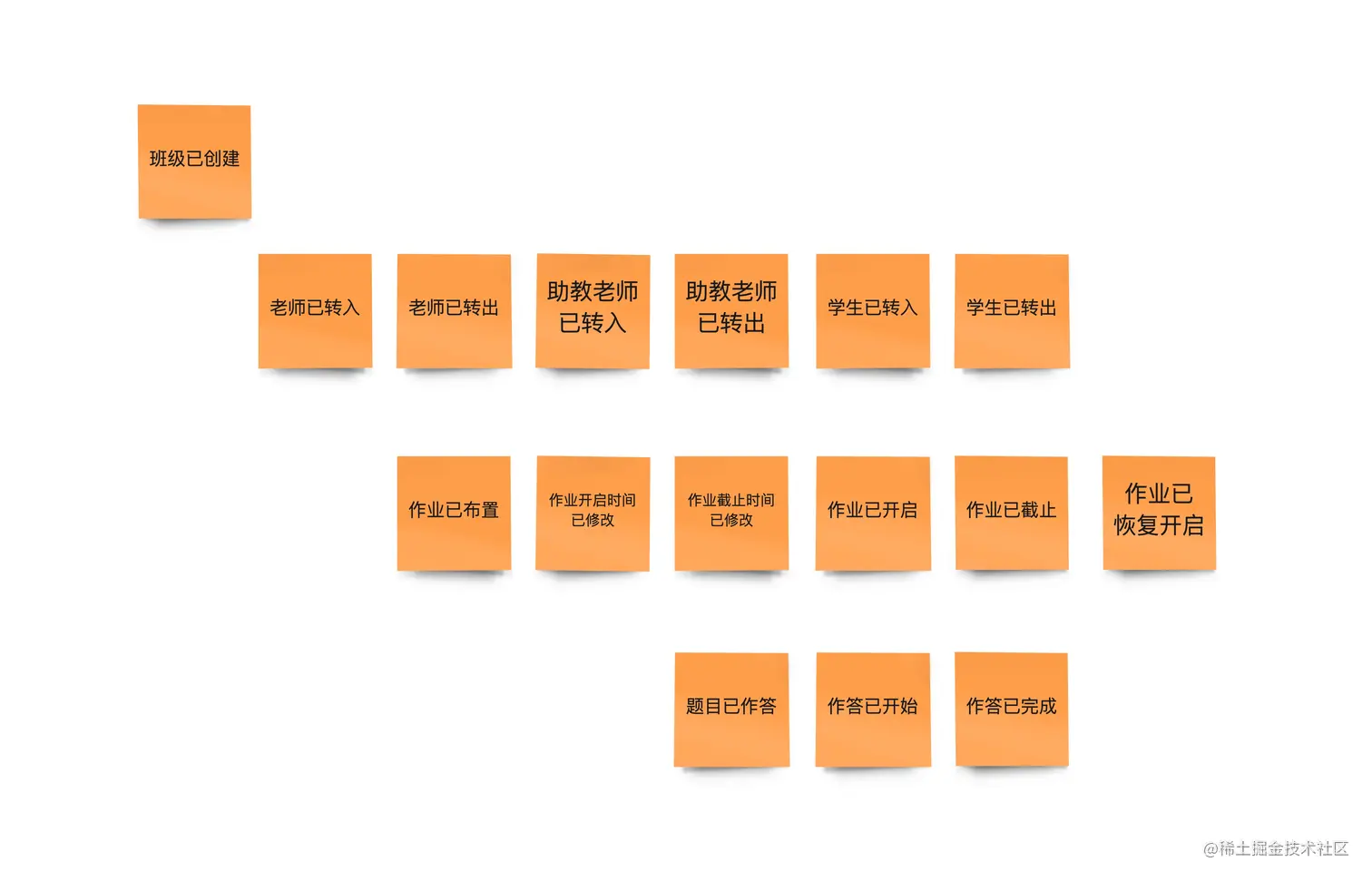

事件风暴

业务中客观存在哪些客观事实

• 这个阶段，参与者需要尽可能的罗列业务中可能发生的「事件」，使用橙色方形便签表示。
• 「事件」使用动词的过去式，比如：用户已创建（UserCreated），职位已停用（JobDisabled)。
• 罗列完后整体进行一遍整理，去除重复与不合适的事件，并所有人达成共识

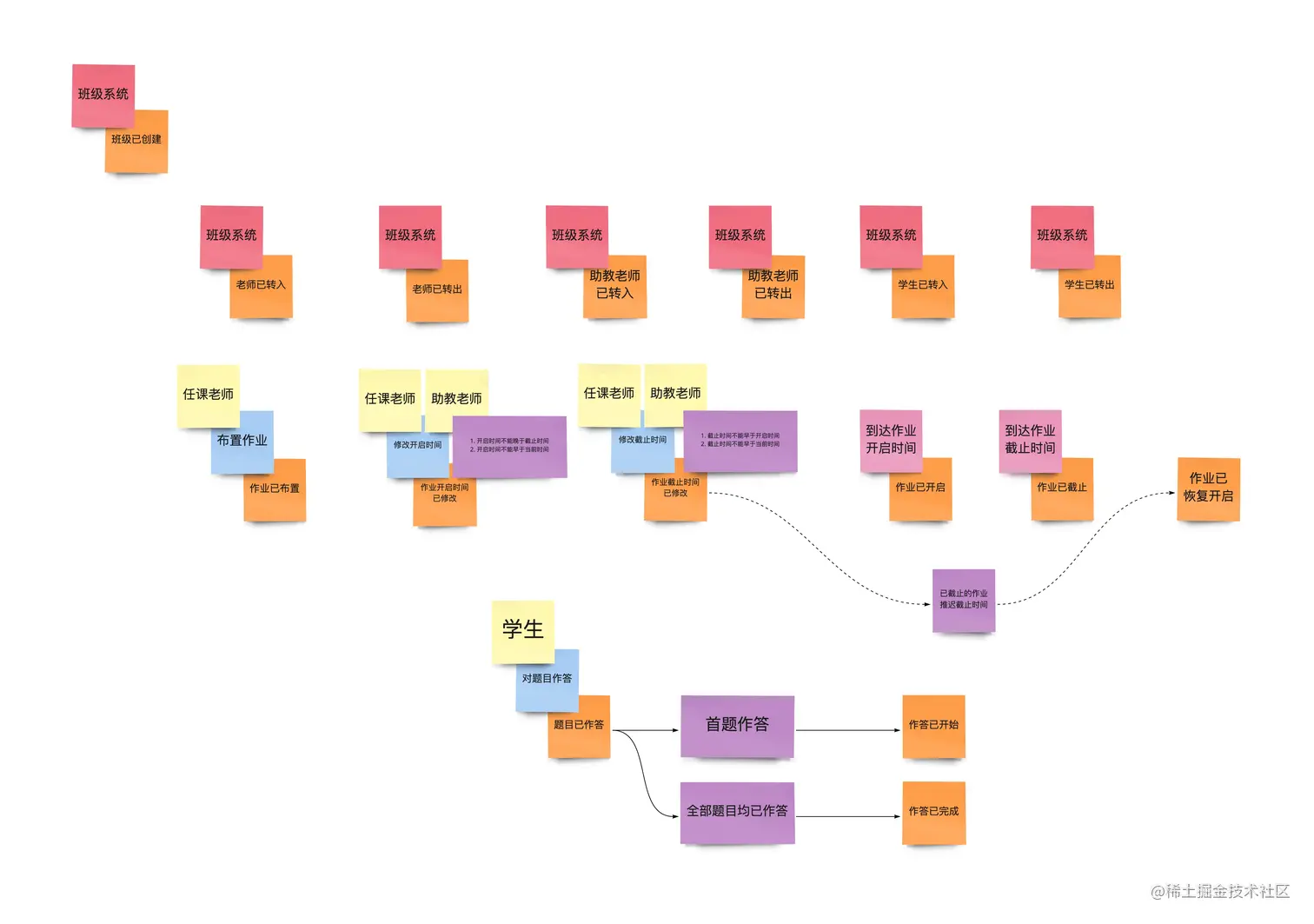

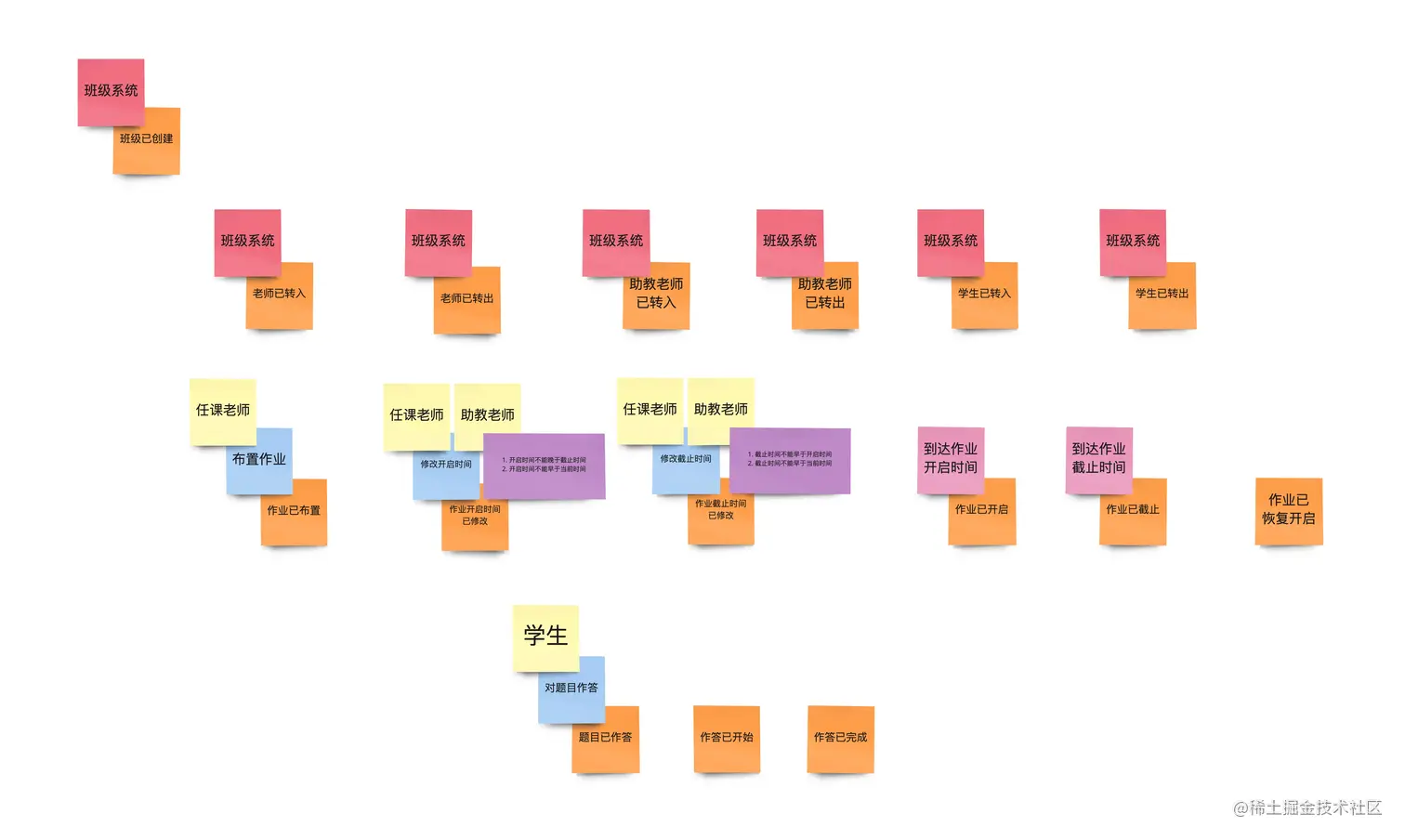

命令风暴

业务中的事件是如何发生的，以及事件发生的因果关系是什么

• 事件不会凭空发生，这个阶段我们会针对事件如何发生，补充上更多的卡片：

  • 「角色」「命令」：代表某个事件由什么角色通过什么命令触发
  • 「外部系统」：某个事件由外部系统触发
  • 「定时器」：某个事件因到达某个时刻而触发
  • 「策略」：事件的发生依赖哪些规则或者条件，依赖了哪些业务规则

• 事件之间也有可能存在因果关系，换言之事件可能会触发导致另一个事件的发生，这种情况使用单向箭头将事件连接起来：

  • 「实线箭头」：强一致，表示事件会同时发生
  • 「虚线箭头」：弱一致（最终一致），表示允许一段时间后再发生

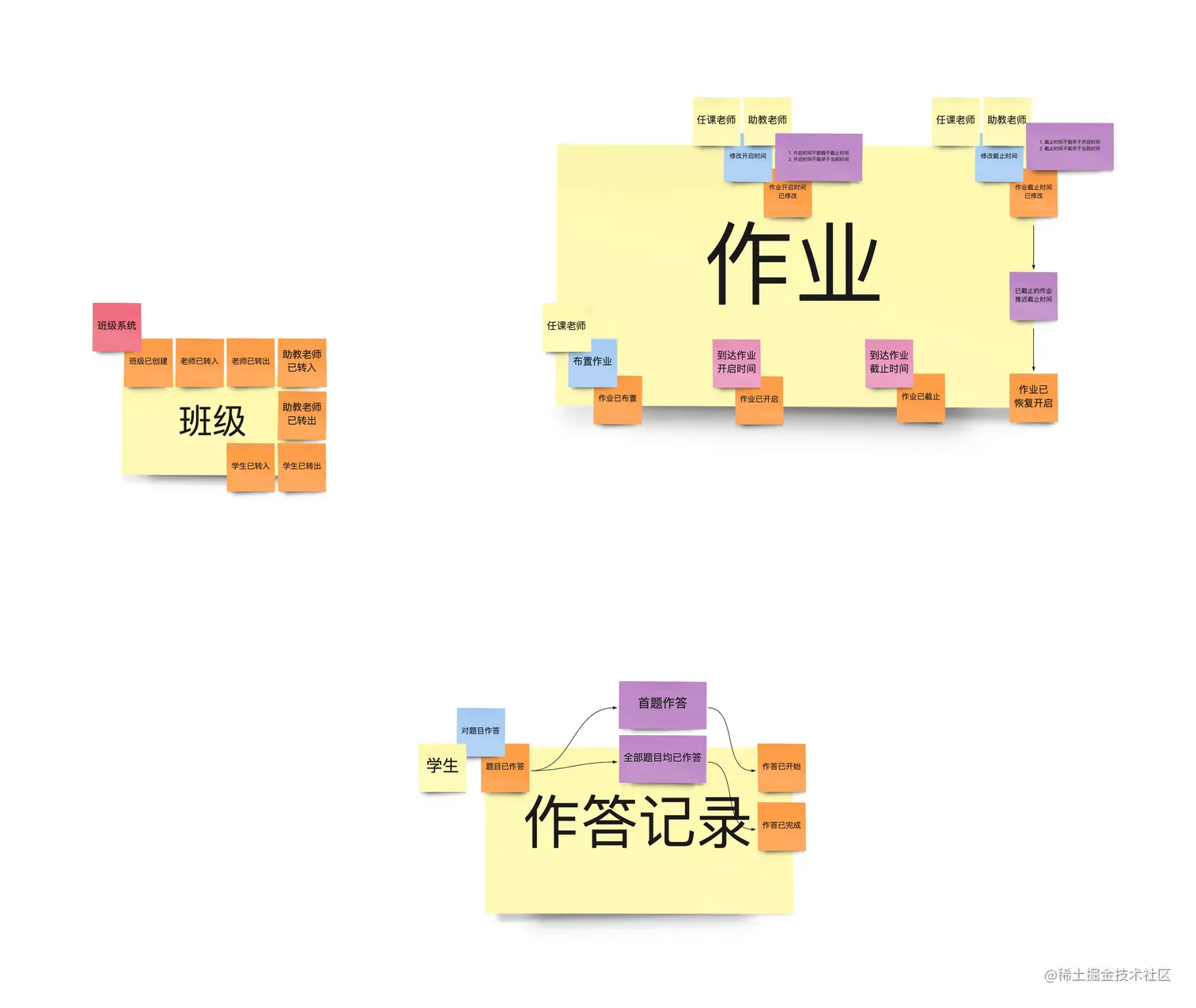

寻找聚合

业务的一致性边界

• 这个阶段需要对事件进行归纳为「聚合」

• 识别聚合的一些原则：

  • 聚合具有业务的一致性边界，在整个生命周期内，任何业务变化都应该遵守定义的全部「业务规则」，比如：「作答记录」、「作答单题记录」同属于「作答记录」聚合，当对某道题进行作答时，整个作用作答记录的状态也需要相应的发生变化
  • 设计小聚合（大聚合会限制系统的性能和伸缩性）

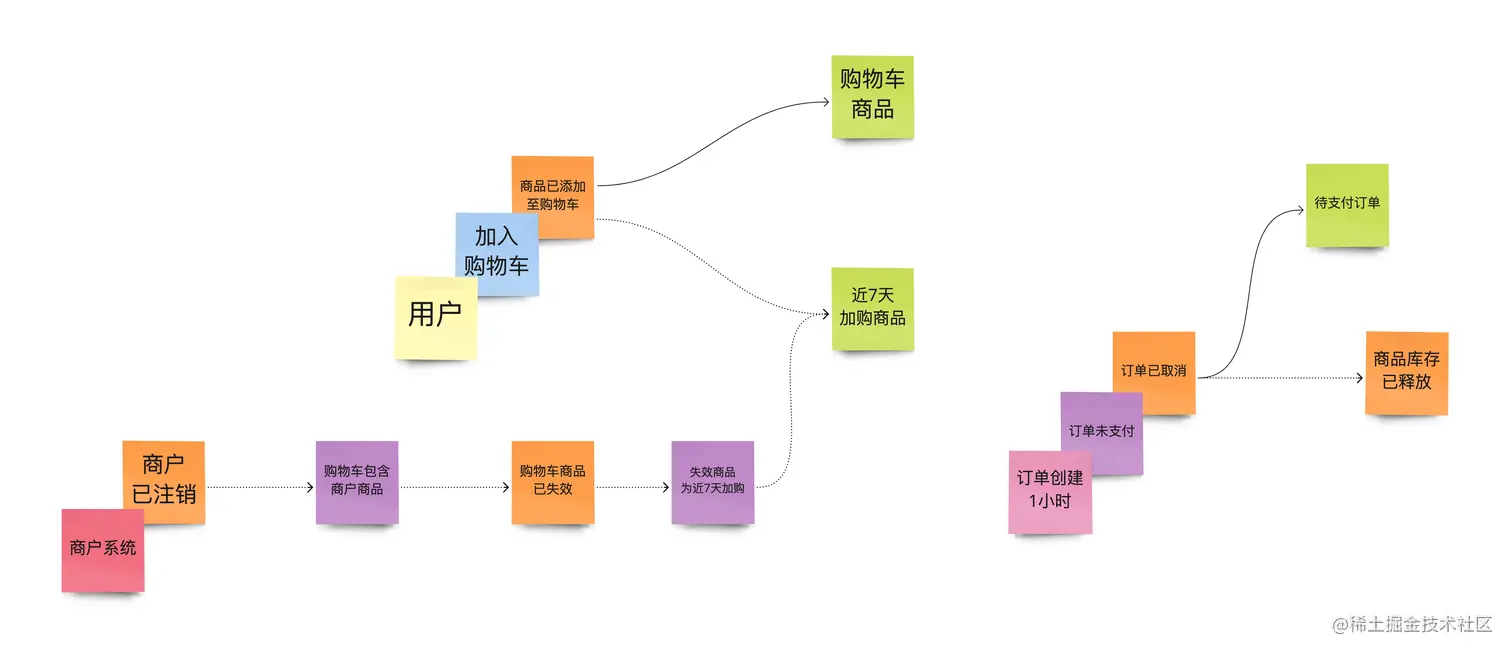

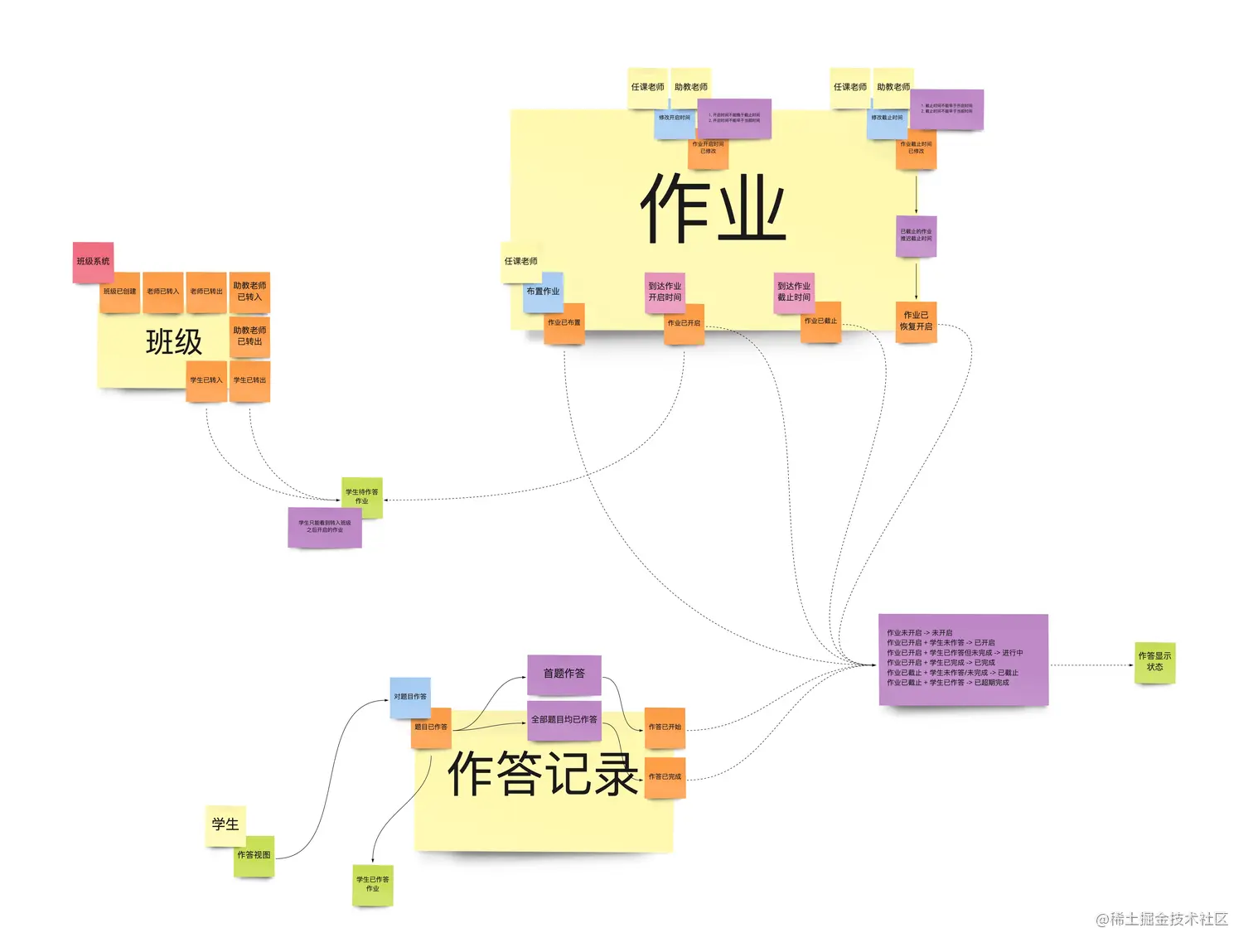

用例分析

角色基于什么信息做的决定，事实会加工成哪些观点

• 这个阶段会引入读模型，读模型可以认为有两种（本质上是一种）：

  • 「视图」：不同的角色会基于什么视图，来做决定，比如学生会基于「作答视图」来决定「对题目作答」
  • 「观点」：由事实加工后的信息，比如：「作答已完成」，会导致「作答显示状态」发生变化。

• 事件对读模型的影响，同样存在强/弱一致的关系，同样使用实/虚线箭头表示。

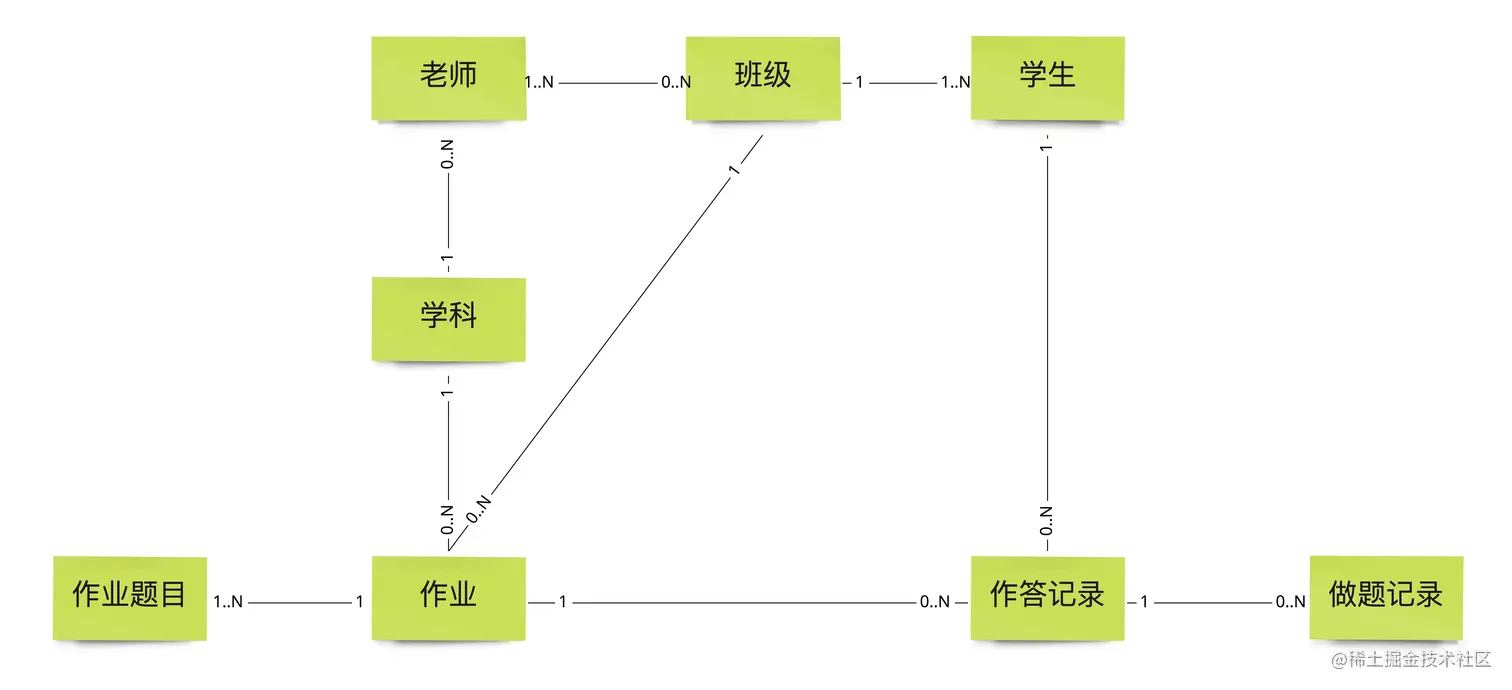

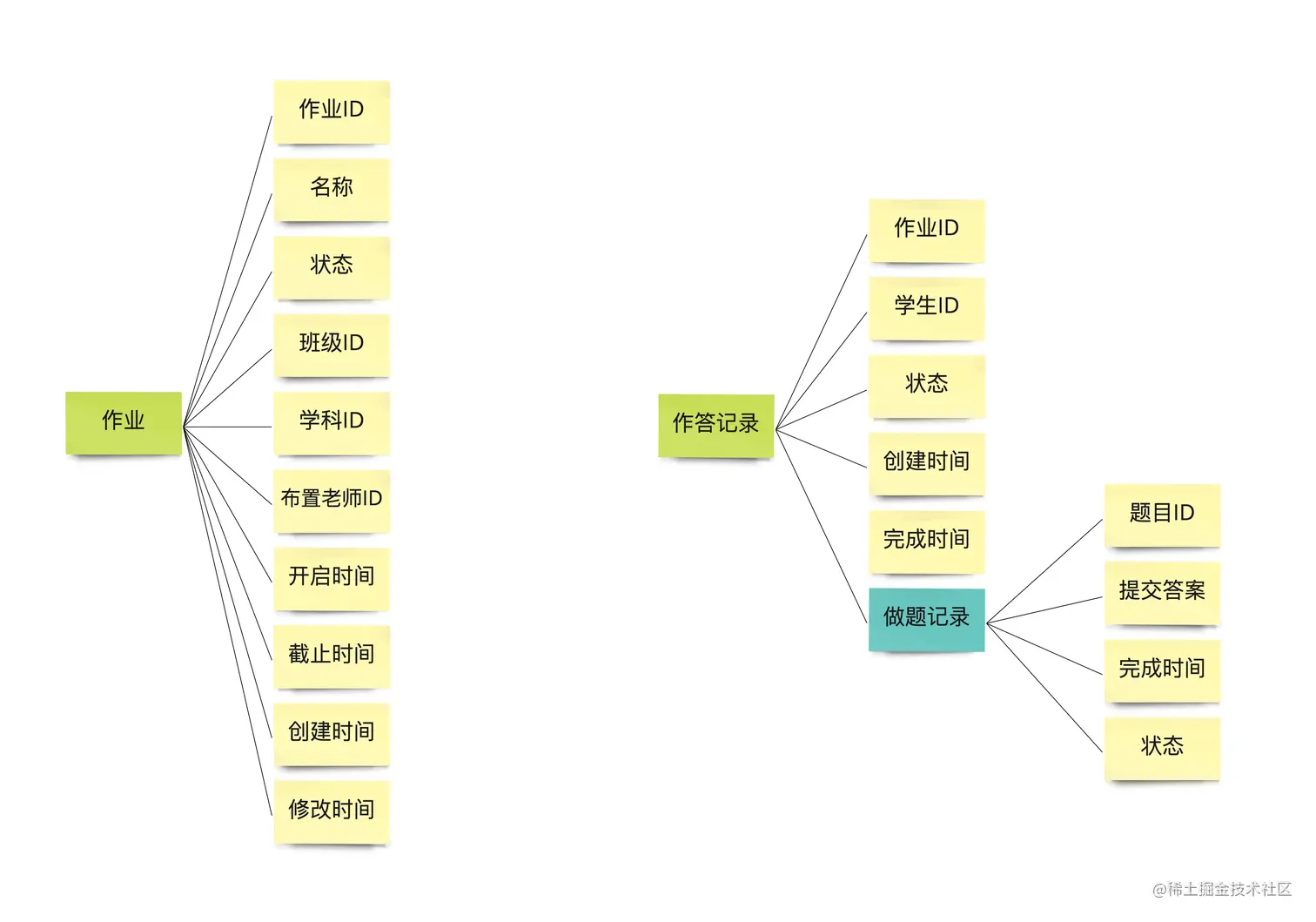

领域模型

实体间的关系，以及聚合中包含的根实体、实体、值对象、属性

图例中，绿色：根实体、蓝色：实体、粉色：值对象、黄色：属性

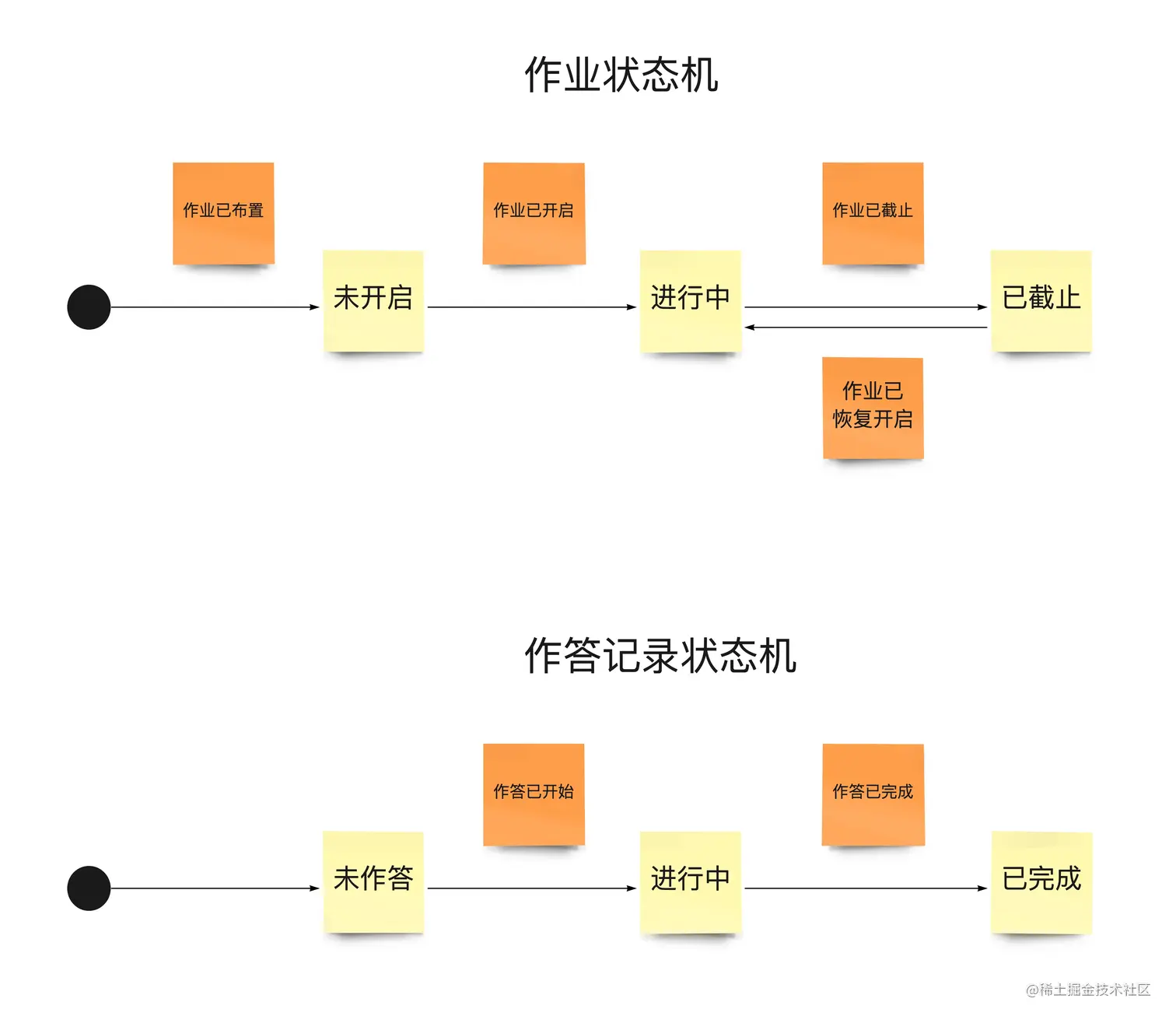

状态机

业务生命周期的完整体现

关键点

识别业务的本质

• 从「业务」的角度而不是「系统」的角度思考问题，思考业务的本质是什么。用户不通过信息化系统，是如何完成业务中的活动的。

• 时刻反问自己，我列的这个事件到底是「问题」，还是「解决方案」，事件应该是对问题的描述，而解决方案可以有很多种，关键是在于对「问题」的识别。

• 举两个例子：

  • 「笔试结果短信已发送」，反复推敲后我们会发现，“笔试结果短信”这件事本身就是个解决方案，背后的问题是：怎样能将笔试的结果送达用户，送达的介质可以是短信、邮件、电话、公告栏中的任何一种，所以「笔试结果已通知」才是问题本身。
  • 「简历去重记录已创建」，这个场景下业务的本质实际上是在说，求职者在某些场景下不能重复进行投递，去重记录只是针对这个规则的一个解决方案，我们也可以使用其他方案来解决这个问题，所以它就不应该是事件。

对齐并达成共识

• 建模的结论（用例分析、状态机、领域模型）需要和 RD、PM 一起达成共识，这一点非常关键，如果对问题的识别存在分歧，那基于问题的解决方案（产品方案、技术方案）一定会存在问题，后期在开发阶段再调整的成本就会增加，也会减少因对需求认知不一致导致的需求变更，最终提高交付效率。

聚合的状态机是核心

• 状态机是对业务不变性的归纳概括，对状态机的识别很关键，确保聚合的状态流转是闭环的，并且与各方达成一致。尤其注意那些看起来是状态，但其实不是状态的东西，比如：「任务待开始」「任务已开始」「任务已取消」「任务已完成」「任务已超期」，其中「任务已超期」不是状态，它只是对超过预计完成时间的描述，而任务的状态描述的是任务是否在进行，待开始/已开始的任务都存在超期的可能，但超期不代表任务不进行了。

常见疑问

Q：为什么识别业务本质这么重要，识别 PRD 不行么？

A：因为业务存在不变性，比如「面试」这件事，无论是：视频/现场面试、电子/纸质简历、通过系统/EXCEL记录面试结果，事件如：「面试已开始」、「简历已创建」、「面试已通过」是不会改变的，通过对不变业务的识别进行的建模，能保证模型的稳定且贴近现实，且有以下好处：

• 依据业务不变性所设计的产品方案，会更符合用户的真实需求
• 依据业务不变性所进行的技术方案，会更加稳定，系统大改的几率会更小

而这些最终都会体现在交付效率与商业价值上

Q：事实与观点的区别是啥？

A：事实是客观存在的，而观点由事实加工而来，并且可能会因人的主观意识而发生变化，举个例子：「人才最近教育经历」是由人才的所有教育经历加工而来，“最近教育经历”可以是包括了在读的教育经历，也可以不包括，取决于人的主观意识。

识别观点有助于我们在实现时保留事实，而不会因为产品方案发生变化，导致实现上的困难，想象一下我们只保留最近教育经历（观点），而不保存全部的教育经历（事实）。
