前言

《Scalable IO in Java》 是大师Doug Lea的一篇经典文章，本文是看了网上的一篇译文做的学习笔记

网络服务

在一般的网络或者分布式服务系统中，大都具备相同的处理流程

  1. 读取请求数据
  2. 对请求数据进行解码
  3. 对数据进行业务处理
  4. 对回复数据进行编码
  5. 发送编码后的数据

当然，在实际的应用中，每一步的处理效率都是不同的，例如其中可能涉及到的xml解析、文件传输、web页面的加载、计算服务等等

传统的服务设计模式

每一个连接会开启一个新的线程处理


这种就是传统的BIO，这种线程模型有如下缺点

  1. 每个客户端的请求都需要创建单独的线程处理，当并发数较大时，服务端需要创建大量的线程，占用大量的资源
  2. 连接建立后，如果当前线程没有数据可读，线程会阻塞在read操作上，造成资源浪费
构建高性能可伸缩的IO服务

在构建高性能可伸缩IO服务的过程中，我们希望达成以下的目标：

  1. 能够在海量负载连接情况下优雅降级
  2. 能够随着硬件资源的增加，性能持续改进
  3. 具备低延迟、高吞吐量、可调节的服务质量等特点

而分发处理就是实现上述目标的一个最佳方式

分发模式

分发模式具有以下几个机制：

  1. 将一个完整处理过程分解为一个个细小的任务
  2. 每个任务执行相关的动作且不产生阻塞
  3. 在任务执行状态被触发时才会被执行

在一般的服务开发当中，IO事件通常被当做任务执行状态的触发器使用，在hander处理过程中主要针对的也就是IO事件；


java.nio包就很好的实现了上述的机制：

  1. 非阻塞的读和写
  1. 通过感知IO事件分发任务的执行

所以结合一系列基于事件驱动模式的设计，给高性能IO服务的架构与设计带来丰富的可扩展性；

Reactor模式

Reactor模式也称为反应器模式

单线程模式

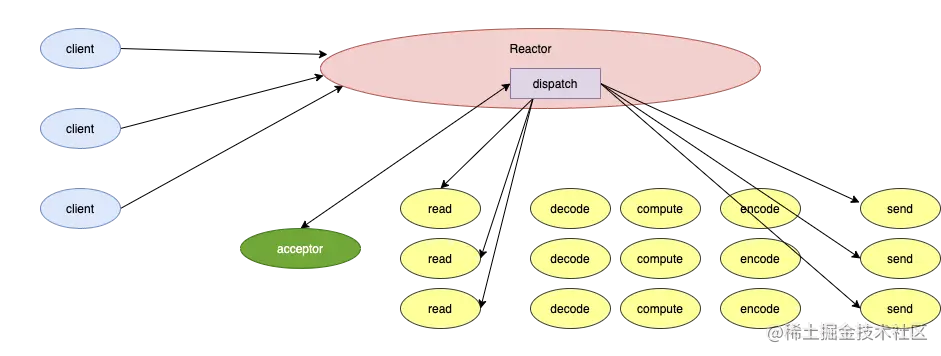

在这张图中，有三个对象，分别是Reactor、acceptor、handler（read、decode、compute、encode、send，具体干活的）

  • Reactor负责监听和分发事件
  • acceptor负责获取连接
  • handler负责处理业务

这个图的处理流程是

  1. acceptor会在服务器启动时将相关的事件注册到组件中，用于处理连接
  2. Reactor对象会监听事件，收到事件后根据事件的类型分发给对应的对象，如果是连接事件，分发给acceptor，如果不是连接事件，则分发给对应handler进行具体的处理

这个模式全部工作都在同一个线程中进行，会有几个问题

  1. 假如有某一个handler执行时间过长，会拖慢整个Reactor的执行速度，无法响应其它客户端
  2. 无法利用多cpu的优势，在连接数过多时，单线程会处理不过来，性能上无法支撑
多线程模式


这个模型与单线程模型的不一样之处在于增加了Worker线程处理非IO的操作，handler对象只负责数据的接受和发送，这样做可以充分利用多cpu的优势，但是也带来了几个问题

  1. 共享资源的竞争问题，缓冲区作为共享空间，不同线程如何保证缓冲区的线程安全
  2. 任务之间的协调与控制
  3. 只使用一个线程处理连接和响应，在连接数过多时，仍然会有性能问题
基于多个反应器的多线程模式


这个模式跟多线程模式的不一样之处在于将Reactor基于功能进行了拆分，mainReactor只负责连接，subReactor负责后续的业务处理

这个图的处理流程是

  1. mainReactor负责监听连接事件，在连接建立后，会将创建的SocketChannel注册到subReactor上
  2. 如果该连接有新的事件产生，subReactor会调用已注册在当前连接上的handler进行响应
  3. subReactor处理整个业务流程

netty框架正是采用了这个模式

参考资料

www.cnblogs.com/dafanjoy/p/…
