1.屏幕卡顿
屏幕卡顿是指图形图像的在显示时出现了撕裂（即图片错位显示）、掉帧（重复显示同一帧数据）等问题，导致用户能直观的从屏幕上看到的一种异常现象。为什么会出现这种情况呢？下面就来详细解说下屏幕卡顿
1.1 屏幕卡顿的原因
主要有以下三种原因
- CPU和GPU在渲染的流水线中耗时过长，导致从缓存区获取位图显示时，下一帧的数据还没有准备好，获取的仍是上一帧的数据，产生掉帧现象，掉帧就会导致屏幕卡顿
- 苹果官方针对屏幕撕裂问题，目前一直使用的方案是
垂直同步+双缓存区，可以从根本上防止和解决屏幕撕裂，但是同时也导致了新的问题掉帧。虽然我们采用了双缓存区，但是我们并不能解决CPU和GPU处理图形图像的速度问题，导致屏幕在接收到垂直信号时，数据尚未准备好，缓存区仍是上一帧的数据，因此导致掉帧 - 在垂直同步+双缓存区的方案上，再次进行优化，将双缓存区，改为
三缓存区，这样其实也并不能从根本上解决掉帧的问题，只是比双缓存区掉帧的概率小了很多，仍有掉帧的可能性，对于用户而言，可能是无感知的。
接下来，详细解析下屏幕撕裂及掉帧问题
1.2 屏幕撕裂
如图所示，屏幕撕裂就类似于这样的情形
在讲屏幕撕裂之前，首先说说屏幕是如何成像的，主要的流程是什么
屏幕成像过程

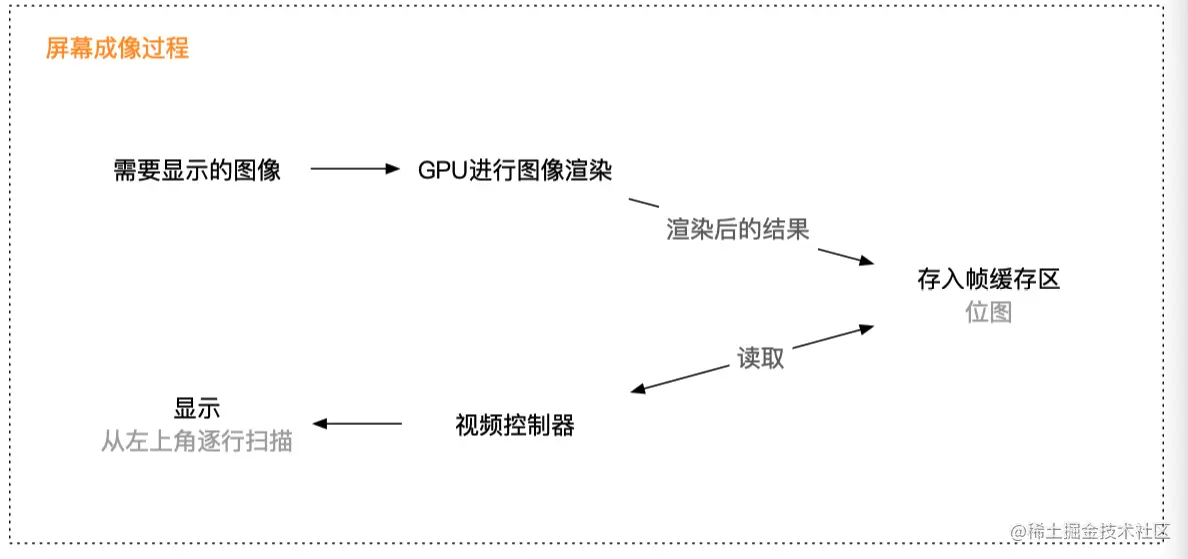

请看下面这张图，详细说明了屏幕成像的一个流程
- 将需要显示的图像，经由GPU渲染
- 将渲染后的结果，存储到帧缓存区，帧缓存区中存储的格式是位图
- 由视屏控制器从帧缓存区中读取位图，交由显示器，从左上角逐行扫描进行显示

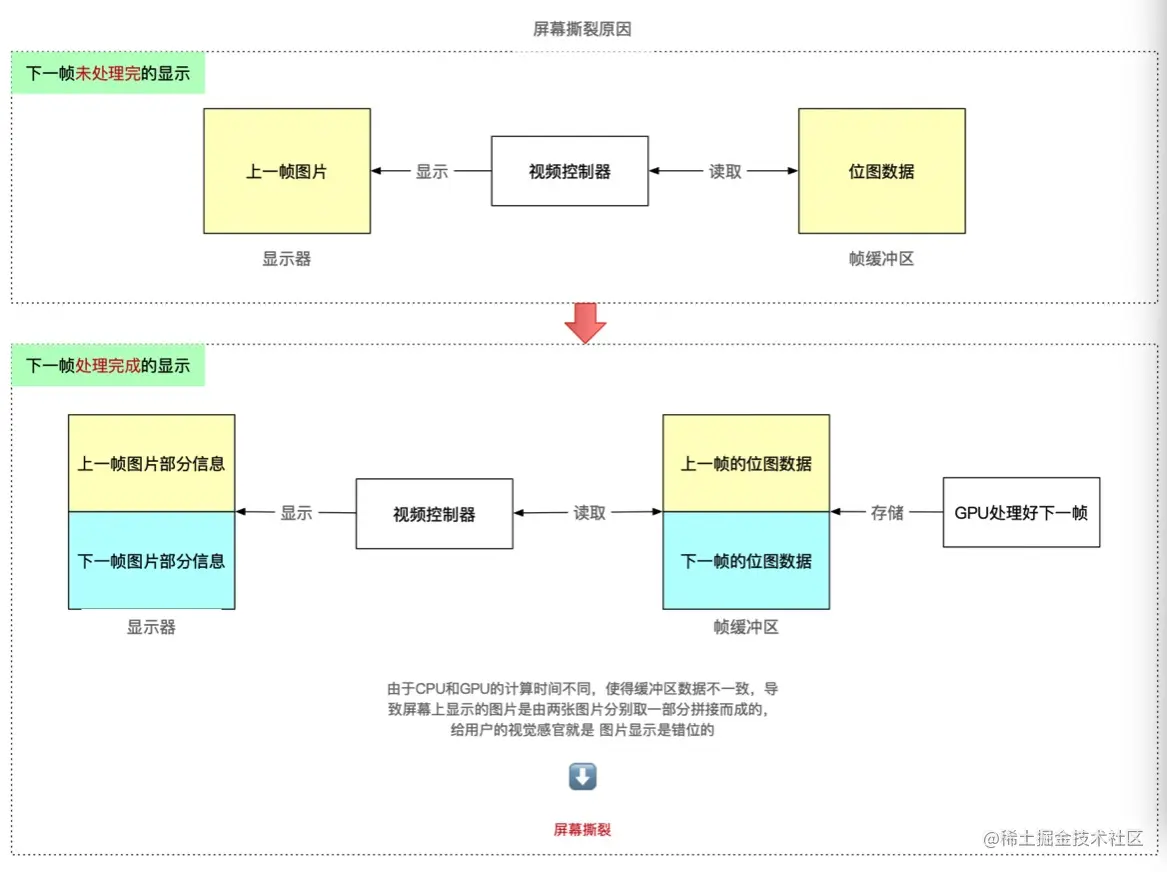

屏幕撕裂的原因
- 在屏幕显示图形图像的过程中，是不断从帧缓存区获取一帧一帧数据进行显示的，
- 然后在渲染的过程中，帧缓存区中仍是旧的数据，屏幕拿到旧的数据去进行显示，
- 在旧的数据没有读取完时 ，新的一帧数据处理好了，放入了缓存区，这时就会导致屏幕另一部分的显示是获取的新数据，从而导致屏幕上呈现图片不匹配，人物、景象等错位显示的情况。
图示如下：
苹果官方的解决方案
苹果官方针对屏幕撕裂现象，目前一直采用的是 垂直同步+双缓存，该方案是强制要求同步，且是以掉帧为代价的。

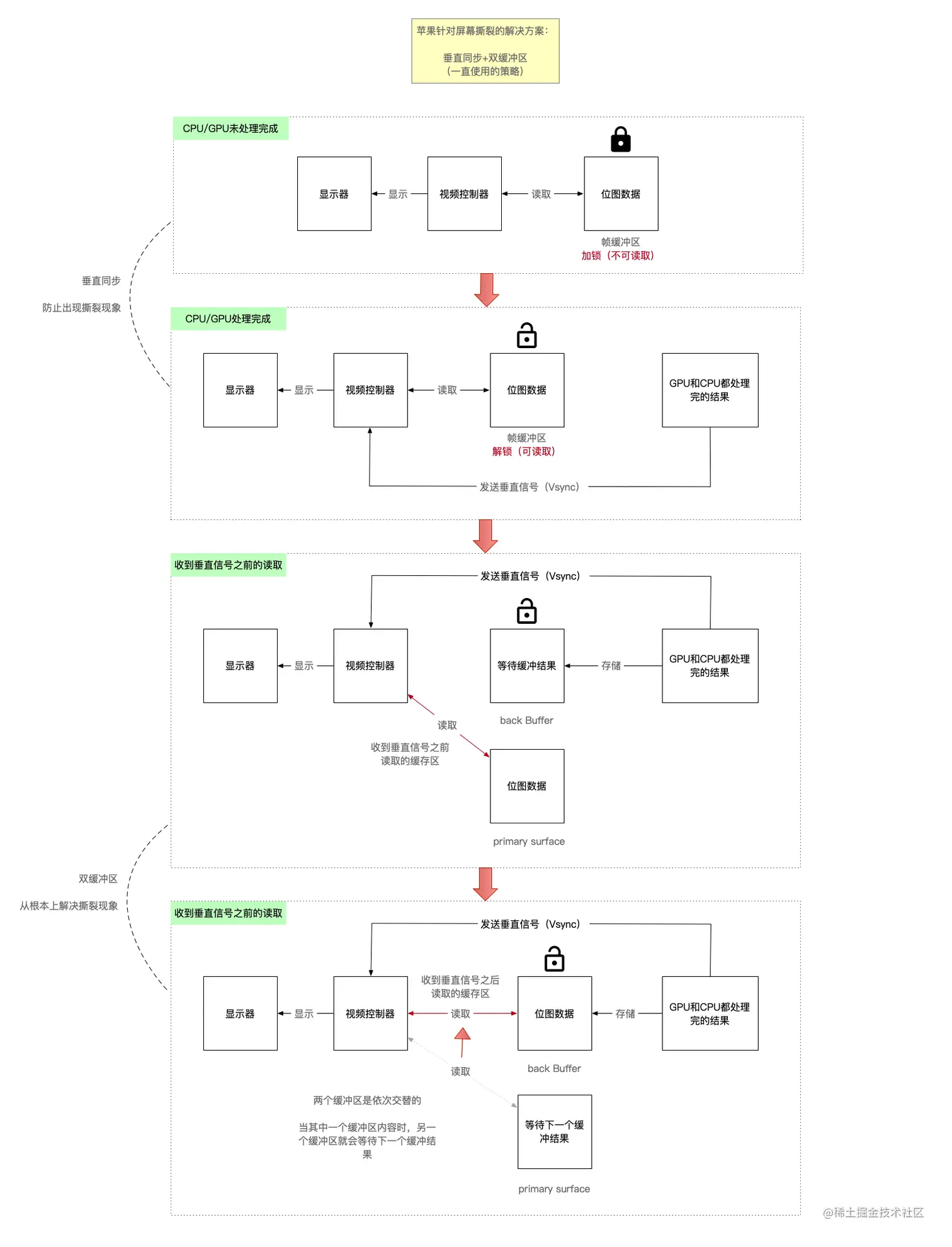

以下是垂直同步+双缓存的一个图解过程，如有描述错误的地方，欢迎留言指出
-
垂直同步：是指给帧缓冲加锁，当电子光束扫描的过程中，只有扫描完成了才会读取下一帧的数据，而不是只读取一部分
-
双缓冲区：采用两个帧缓冲区用途GPU处理结果的存储，当屏幕显示其中一个缓存区内容时，另一个缓冲区继续等待下一个缓冲结果，两个缓冲区依次进行交替
1.3 掉帧
采用苹果的双缓冲区方案后，又会出现新的问题，掉帧。
什么是掉帧？简单来说就是 屏幕重复显示同一帧数据的情况就是掉帧

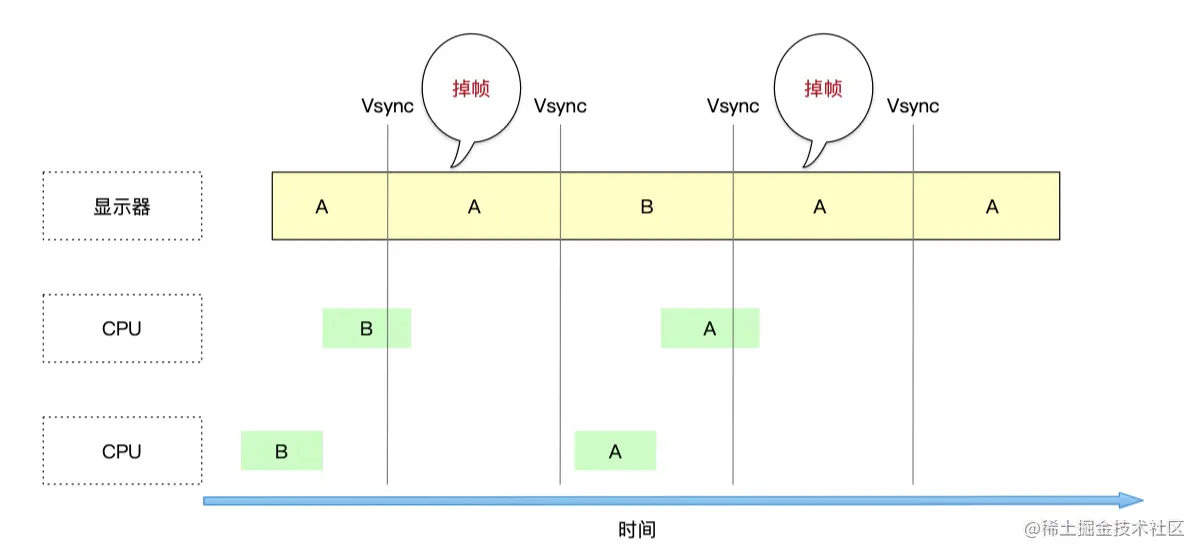

如图所示：当前屏幕显示的是A，在收到垂直信号后，CPU和GPU处理的B还没有准备好，此时，屏幕显示的仍然是A
- 针对掉帧情况，我们可以在苹果方案的基础上进行优化，即采用
三缓存区，意味着，在屏幕显示时，后面还准备了3个数据用于显示。
