cs107 编程范式(九)

函数调用的汇编实现

本节课我们会来看一下真正的活动记录，之前举的例子往往都是没有包含参数的函数，因此本节课我们会来看一些带有参数的复杂函数。

首先, 我们先看一下c代码和其对应的汇编指令

void foo(int bar, int *baz)
{
    char snink[4];
    short *why;

    why = (short*)(snink + 2);
    *why = 50;
}

int main(int argc, char **argv)
{
    int i = 4;
    foo(i, &i);
    return 0;
}

foo:
SP = SP - 8
R1 = SP + 6
M[SP] = R1
R1 = M[SP]
M[R1] = .2 50
SP = SP + 8
RET

SP = SP - 4
M[SP] = 4
SP = SP - 8
R1 = M[SP + 8]
R2 = SP + 8
M[SP] = R1
M[SP + 4] = R2
CALL <foo>
SP = SP + 8
RV = 0

刚开始看可能会一脸懵逼, 现在我们逐条来进行分析:

void foo(int bar, int *baz)
{
    char snink[4];
    short *why;
    ....
}

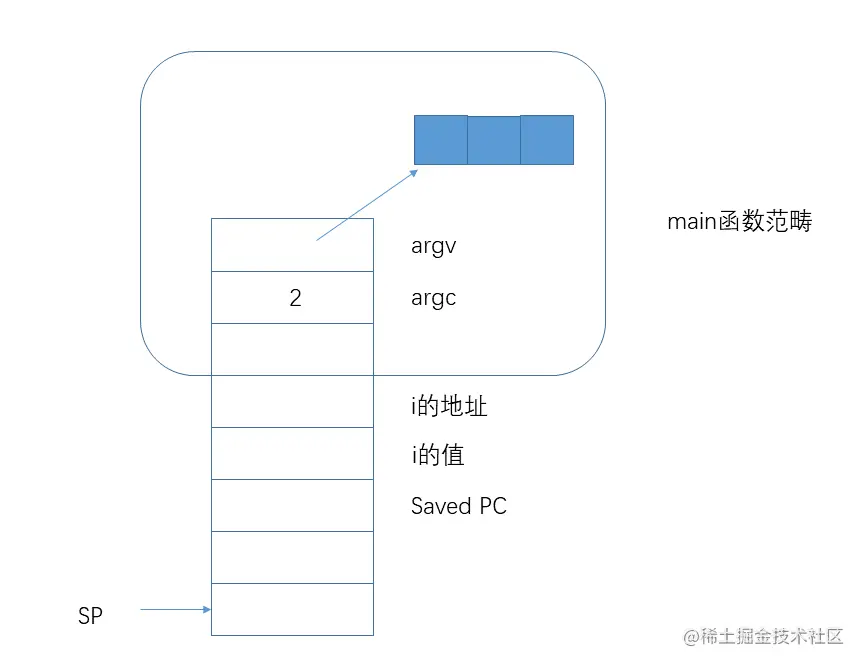

内存中的活动记录如下所示：

注意课程所使用的为32位机器。

函数参数0永远在参数1的下方，以此类推。在参数和局部变量中间的内存区域中，存储着调用函数的信息，以便告诉我们到底哪块代码调用了foo，因此这里依赖着被保存的PC值，以便后续可以继续执行接下来的指令。

目前, 大家可能会对内存中变量的布局感到奇怪, 现在我们从main函数开始, 分析如何这种布局是如何产生的。

int main(int argc, char **argv)
{
    int i = 4;
    foo(i, &i);
    return 0;
}

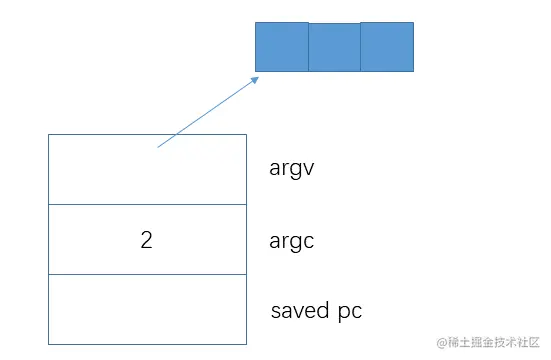

main函数在调用时, 已经具有以下部分, 至于为什么会产生这部分内容, 在foo函数调用时会进行介绍的。

根据函数调用原则, 我们首先需要为局部变量分配对应的内存空间。

int i = 4;

对应的汇编指令如下所示:

SP = SP - 4;
M[SP] = 4;

这里使用SP表示栈指针,减4是因为栈空间是从高地址到低地址进行分配。

接下来需要为调用foo做准备, 首先我们需要为参数预留空间, 即

SP = SP - 8
R1 = M[SP + 8]
R2 = SP + 8
M[SP] = R1
M[SP + 4] = R2;

之后, 通过以下指令, 将代码的控制权交给foo函数

CALL <foo>

这是一条简单的跳转指令, 注意我们同时也需要保证在跳转之后可以在跳回当前位置, 以确保之后的指令可以顺利执行。

我们来看一下目前到目前为止所有的汇编指令:

SP = SP - 4
M[SP] = 4
SP = SP - 8
R1 = M[SP + 8]
R2 = SP + 8
M[SP] = R1
M[SP + 4] = R2;
CALL <foo>
SP = SP + 8

其中, SP = SP + 8指令是foo函数执行之后需要执行的指令, 其地址被保存在foo函数的saved pc中, 这是当CALL指令执行时，自动触发的。

现在将foo函数补充完整

void foo(int bar, int *baz)
{
    char snink[4];
    short *why;

    why = (short*)(snink + 2);
    *why = 50;
}

首先, 我们需要为局部变量分配相应的空间(这是在编译时就可以确定的), 即

foo: SP = SP - 8

SP = SP - 8
R1 = SP + 6
M[SP] = R1
R1 = M[SP]
M[R1] = .2 50

之后, 我们执行如下指令, 这是因为在函数调用结束之后, 我们需要回收分配的局部空间

SP = SP + 8

这时SP指向了saved pc, 因此最后一条指令就是RET指令。该指令会将saved pc中的值取出来放入到PC寄存器中, 并将SP = SP + 4。

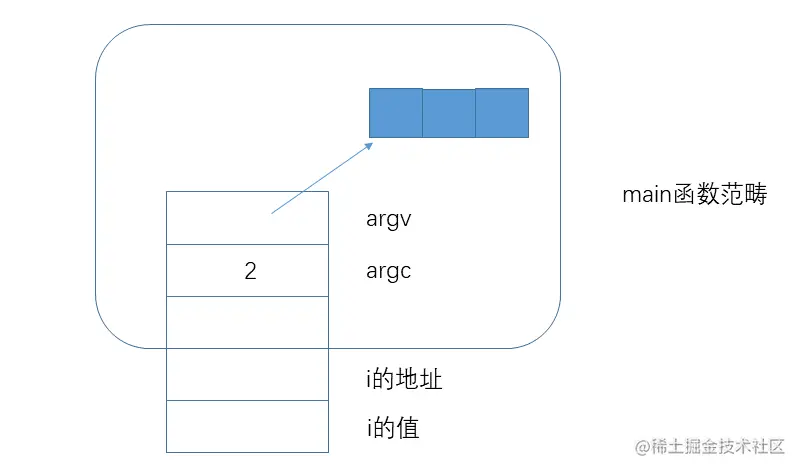

在执行完上述操作之后, 内存中的活动记录变成如下形式。

现在PC指向CALL指令之后的指令, 来回收为参数变量分配的内存区域, 即

PC = PC + 8

最后一条指令是

RV = 0

RV是一个4字节的寄存器, 主要是用来在调用者和被调用函数之间传递返回值。

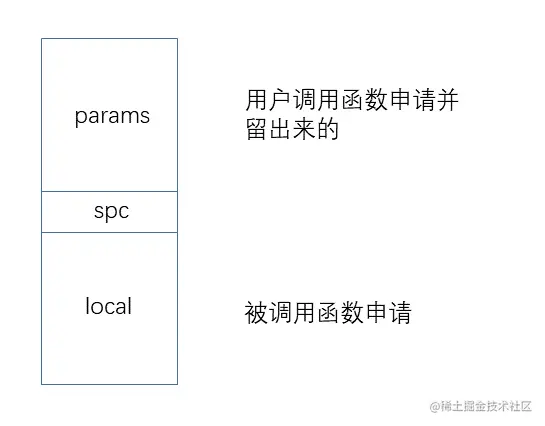

现在, 我们对这部分内容简单总结一下, 当我们在函数调用的过程中, 我们需要在内存中建立起以下部分。

从图中可以看出, 在函数调用的过程中, 内存分配分成两部分, 参数和saved pc是由用户分配并初始化, 而函数中的局部变量是由函数本身进行分配和初始化。

接下来, 我们再来看看递归函数中, call和ret指令的使用。

int fact(int n)
{
    if(n == 0)
        return 1;
    return n * fact(n - 1);
}

fact:
R1 = M[SP + 4]
BNE R1, 0, PC + 12
RV = 1
RET
R1 = M[SP + 4]
R1 = R1 - 1
SP = SP - 4
M[SP] = R1
CALL <fact>
SP = SP + 4
R1 = M[SP + 4]
RV = RV * R1
RET

注意, 在真实系统中pc是指向下一条指令的, 但是在课程中, 假设pc指向当前指令。
