上一章节中，我们已经介绍了Nor Flash原理和操作流程，这一章开始学习Nand Flash。

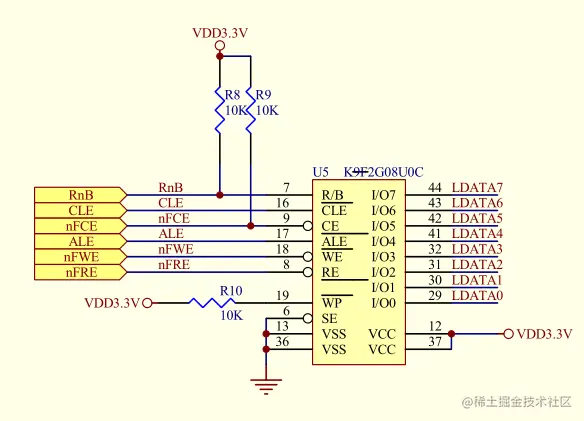

JZ2400中Nand Flash电路图如下所示：

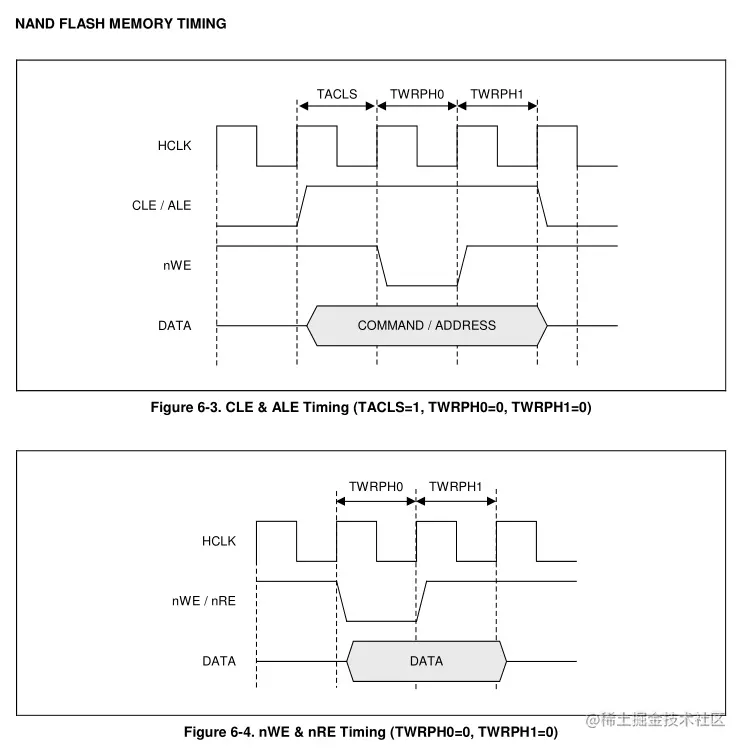

它利用I/O0~I/O7这8条数据线，即传输数据，又传输地址，还传输命令，那如何进行区分呢？
- 当ALE为高电平时传输地址。
- 当CLE为高电平是传输命令。
- 当ALE和CLE都是低电平时，传输数据。
假设烧写NAND FLASH，把命令、地址、数据发送给它之后，NAND FLASH肯定不可能瞬间完成烧写。

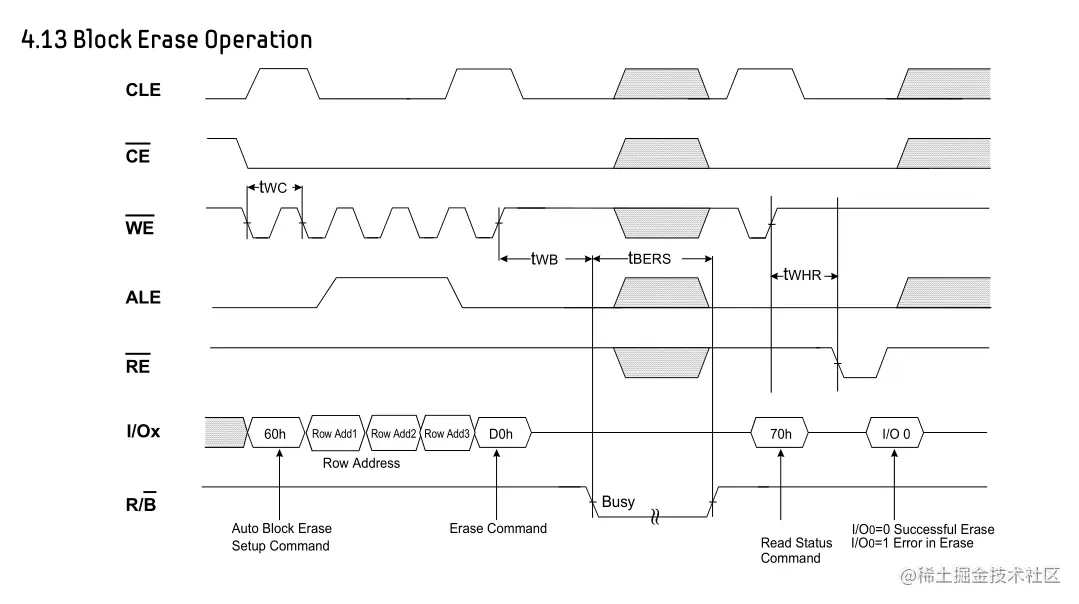

通过状态引脚RnB来判断：它为高电平表示就绪，它为低电平表示正忙。

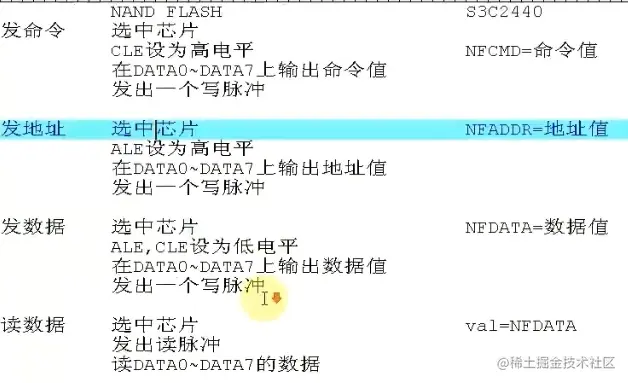

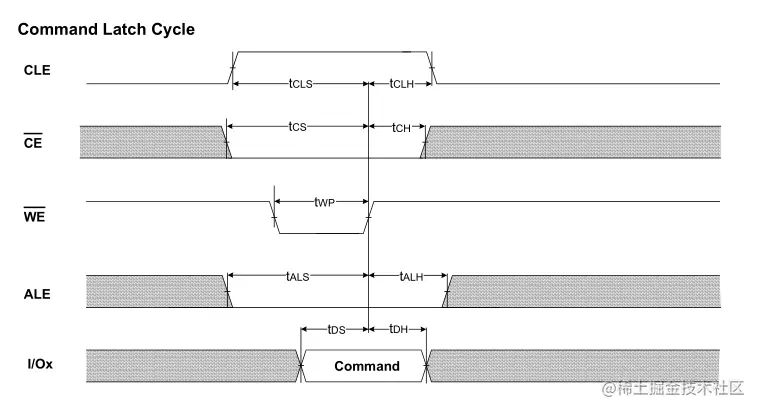

操作NAND FLASH的过程： 发送命令、发送地址、读/写操作。

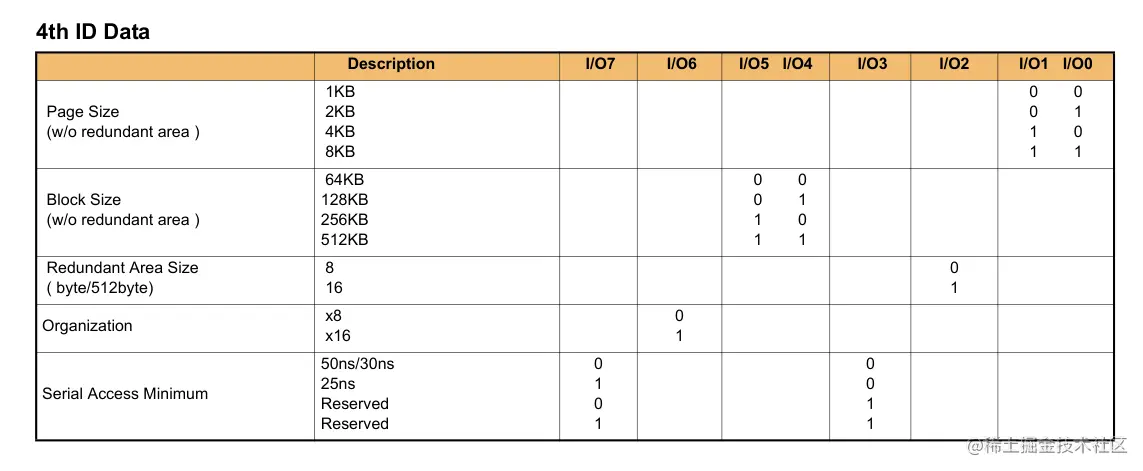

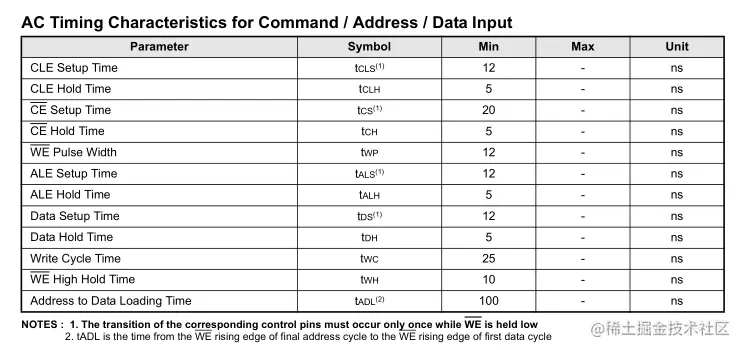

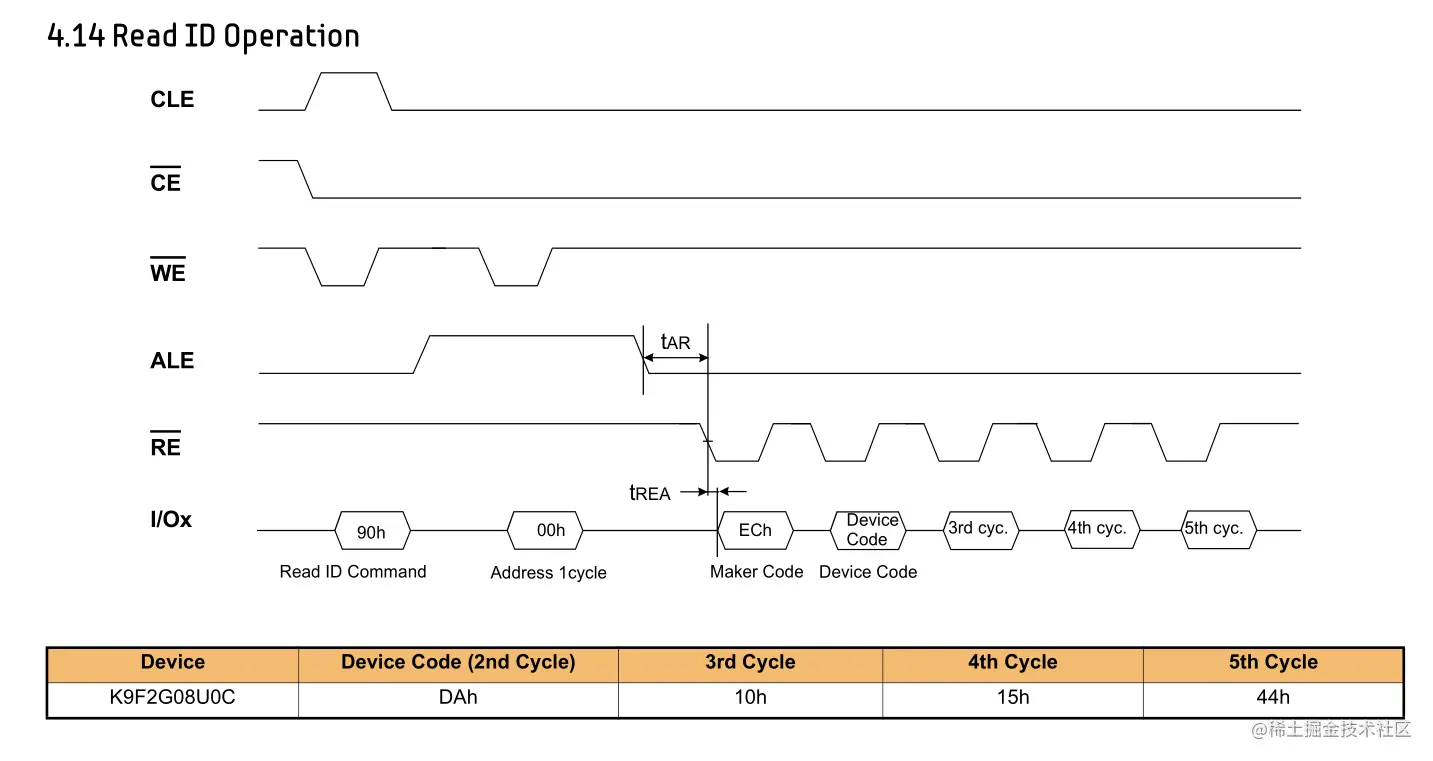

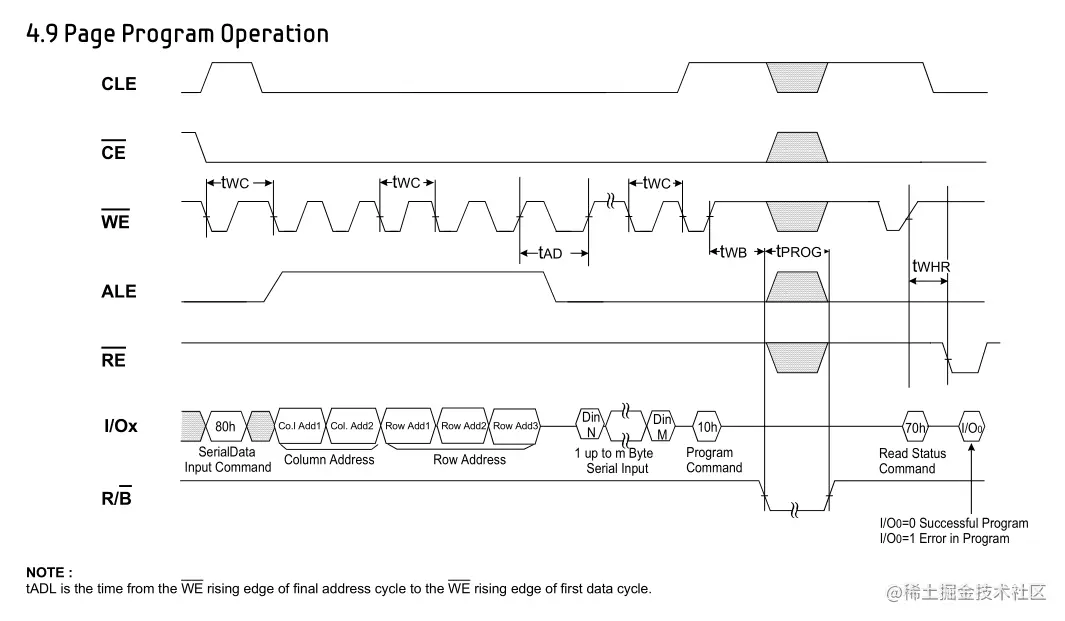

K9F1G08U0B

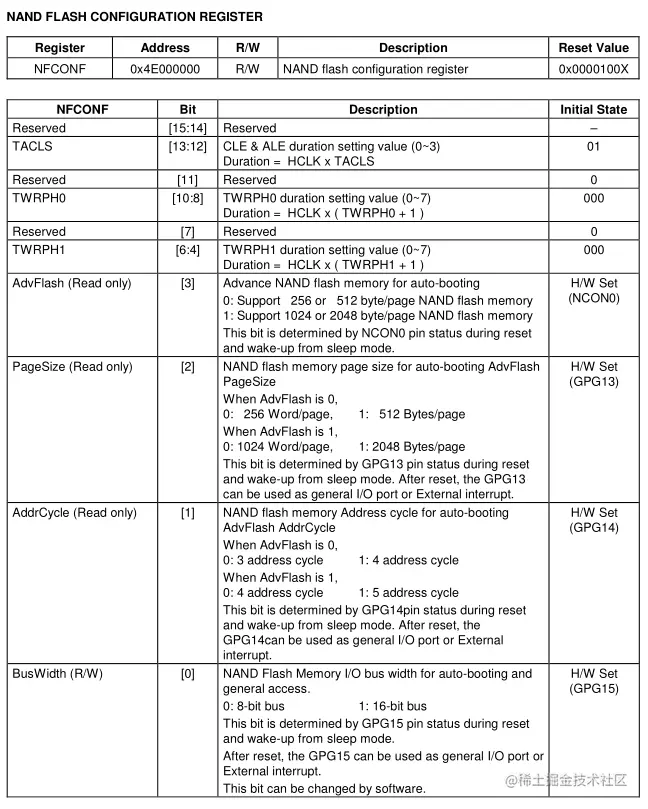

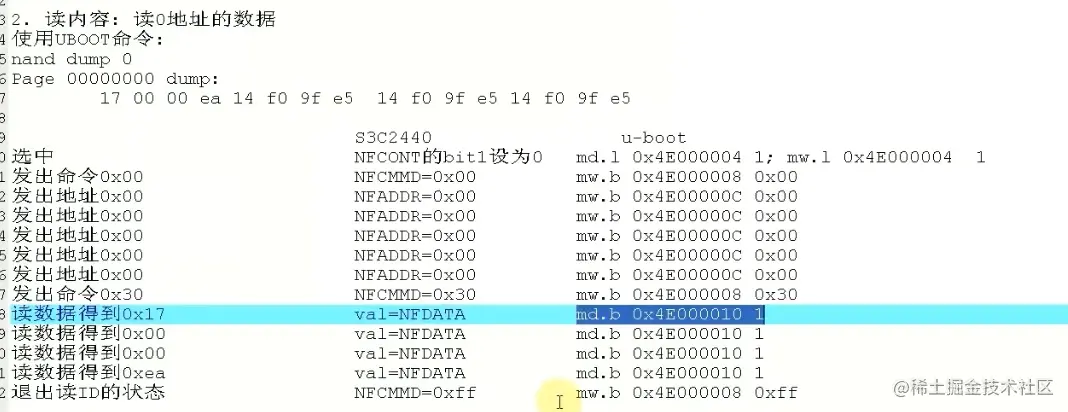

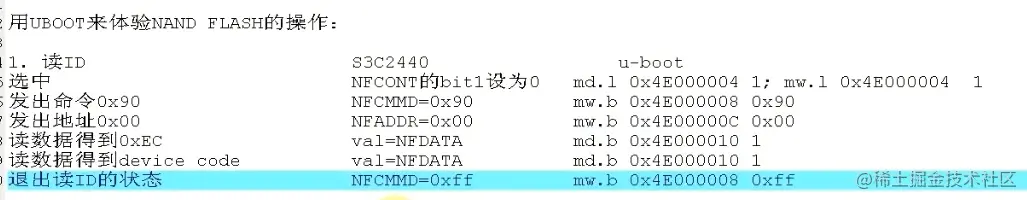

用u-boot体验NAND FLASH的操作：
nand dump 0
53 04 a0 e3 00 10 a0 e3 00 10 80 e5 13 03 a0 e3
OpenJTAG> mw.l 0x4E000004 1
OpenJTAG> mw.b 0x4E000008 0x00
OpenJTAG> mw.b 0x4E00000C 0x00
OpenJTAG> mw.b 0x4E00000C 0x00
OpenJTAG> mw.b 0x4E00000C 0x00
OpenJTAG> mw.b 0x4E00000C 0x00
OpenJTAG> mw.b 0x4E00000C 0x00
OpenJTAG> mw.b 0x4E000008 0x30
OpenJTAG> md.b 0x4E000010 1
4e000010: 53 S
OpenJTAG> md.b 0x4E000010 1
4e000010: 04 .
OpenJTAG> md.b 0x4E000010 1
4e000010: a0 .
OpenJTAG> md.b 0x4E000010 1
4e000010: e3 .
OpenJTAG> mw.b 0x4E000008 0xff
CPU看不到OOB（out of bank）区。 Nand Flash相对于Nor Flash而言，有一个缺点，当读取或写一个page的数据时，可能会发送位翻转。
OOB：是为了解决Nand缺点而存在
CPU：只关心数据，不需要看到OOB
作业： 1、实现Nand测试菜单中的 Read nand flash 2、读OOB检测坏块，改进nand_read，实现碰到坏块就跳过。OOB[0]!=0xff表示block是坏的，参考lib_nand 3、改进nand_write，实现碰到坏块就跳过。 4、了解NAND ECC。
