iOS底层-深入浅出Block分析

前言

在开发中Block的使用是必不可少的，它可以作为参数或者函数的返回值。但使用Block过程中，还是多少会有些问题，下面我们对它进行一个全面的分析

常见的Block

• 常见的Block有三种：

  • 1. GlobalBlock：
    • 位于全局区，在Block内部不使用外部局部变量，或者只使用静态变量或者全局变量
  • 2. MallocBlock：
    • 位于堆区，在Block内部使用局部变量或者OC属性，并且赋值给强引用或者Copy修饰的变量
  • 3. StackBlock：
    • 栈block位于栈区，与MallocBlock一样可以在内部使用局部变量或者OC属性，但是不能赋值给强引用或者Copy修饰的变量。

• 3种Block在ARC中的代码体现：




可能存在的误区

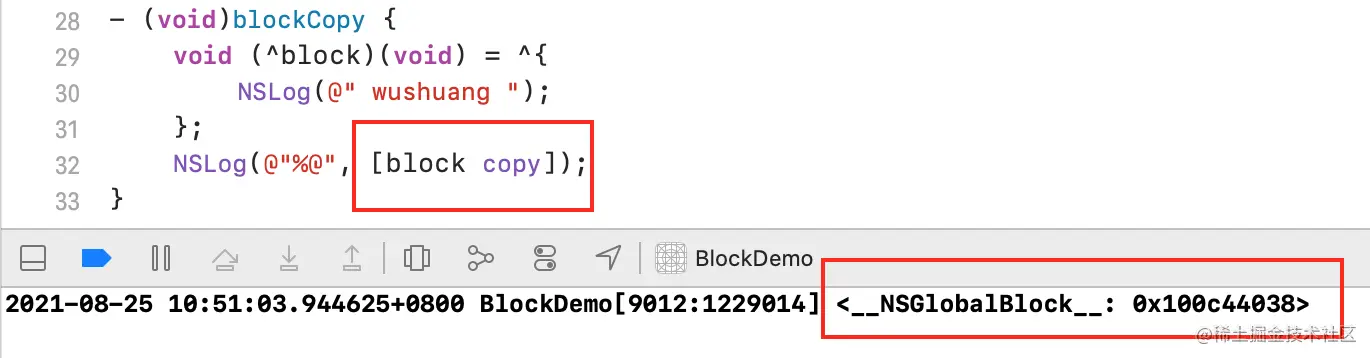

• 手动Copy后Block就变成了MallocBlock吗？
  • 不一定，如果没有使用局部变量或者OC属性，即使copy还是原来的类型



Block对引用计数的影响

• 先来看一个题目

  - (void)blockRetainCountTest {
      NSObject *objc = [NSObject new]; // 1
      NSLog(@"print1 retainCount %ld", CFGetRetainCount((__bridge CFTypeRef)(objc)));

      void (^strongBlock)(void) = ^{ // MallocBlock
          NSLog(@"print2 retainCount %ld", CFGetRetainCount((__bridge CFTypeRef)(objc)));
      };
      strongBlock();

      void (^__weak weakBlock)(void) = ^{ // StackBlock
          NSLog(@"print3 retainCount %ld", CFGetRetainCount((__bridge CFTypeRef)(objc)));
      };
      weakBlock();

      void (^ mallocBlock)(void) = [weakBlock copy]; // MallocBlock
      mallocBlock();
  }

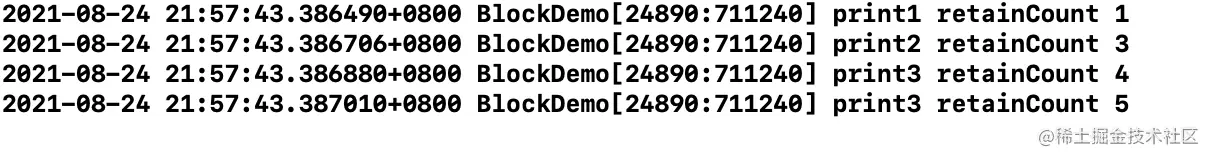

  • 这个几个打印分别打印几呢？print1毋庸置疑肯定是1，那么第二个呢？先来看下输出结果：




  • 打印结果为1，3，4，5，这里可能就会有疑问了，第二个怎么是3？分析如下：

    • 第二个是MallocBlock，它对objc进行了持有，所以引用计数+1，但是在底层堆Block会拷贝一份，所以引用技术再+1就变成了3
    • 第三个是StactBlock，它只对objc进行了持有，所以引用计数+1之后变成4
    • 第四个Block是对栈Block进行了copy变成了MallocBlock，引用计数再+1变成5
    • 第三和第四种结合起来就是第二种Block的情况

Block堆栈释放差异

• 一、来看看Block再对栈中的案例：

  - (void)blockTest {
      int a = 20;
      void(^__weak weakBlock)(void) = nil;
      {
          void(^__weak strongBlock)(void) = ^{
              NSLog(@"---%d", a);
          };
          weakBlock = strongBlock;
          NSLog(@"1 - %@ - %@",weakBlock,strongBlock);
      }
      weakBlock();
  }


  • 这个打印是怎样呢？




  • 结果正常执行。这里可能会产生的误区：

    • 1. {}是作用域，不是block块
    • 2. weakBlock是StackBlock，它的作用域与{}无关，与blockTest函数有关，所以出了{}后它的内存还在不会释放，所以可以正常调用

  • 如果a换成对象类型，又是怎样呢？




    • 结果a无法打印，为什么？
    • 因为在strongBlock中捕获了a指针，捕获对象会copy一份到堆，所以出作用域{}后，捕获的这个a内存会被释放，所以会打印null

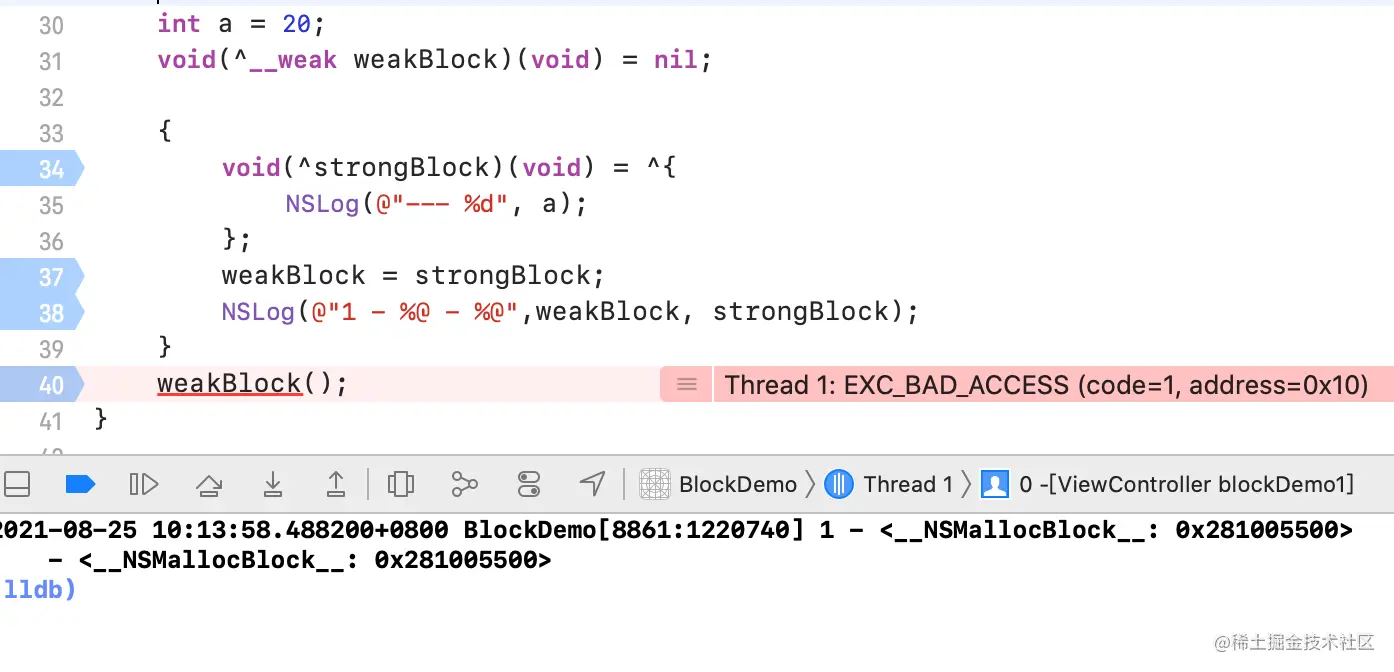

• 二、将题目修改下把strongBlock的__weak去掉，然后再运行：




  • 此时产生崩溃why？

    • 由于此时的strongBlock是MallocBlock，它在出{}后释放了，所以外面weakBlock调用时，实质是空地址调用，于是就产生崩溃

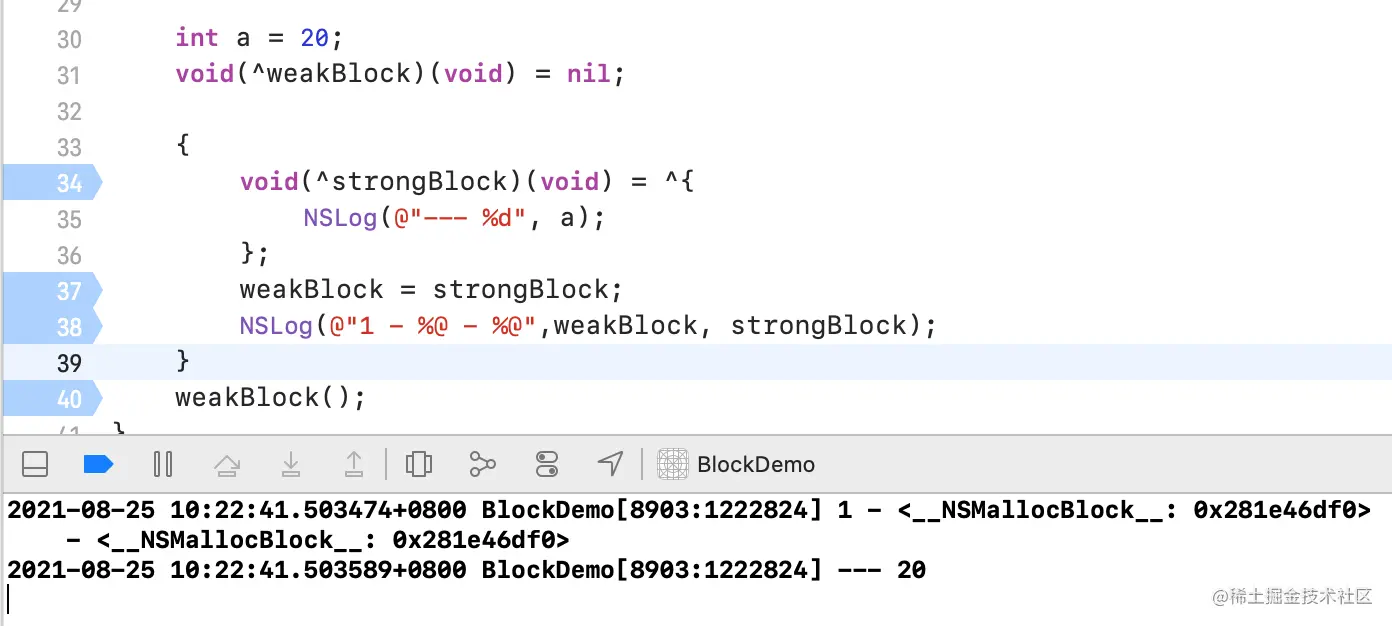

• 三、两个block都是MallocBlock：




  • 这又可以输出，不是出作用域释放了么？
    • 此时weakBlock和strongBlock都是MallocBlock，赋值后weakBlock对strongBlock进行了 强持有，所以出{}作用域后strongBlock并没有释放，所以可以调用成功

循环引用

产生循环引用的原因

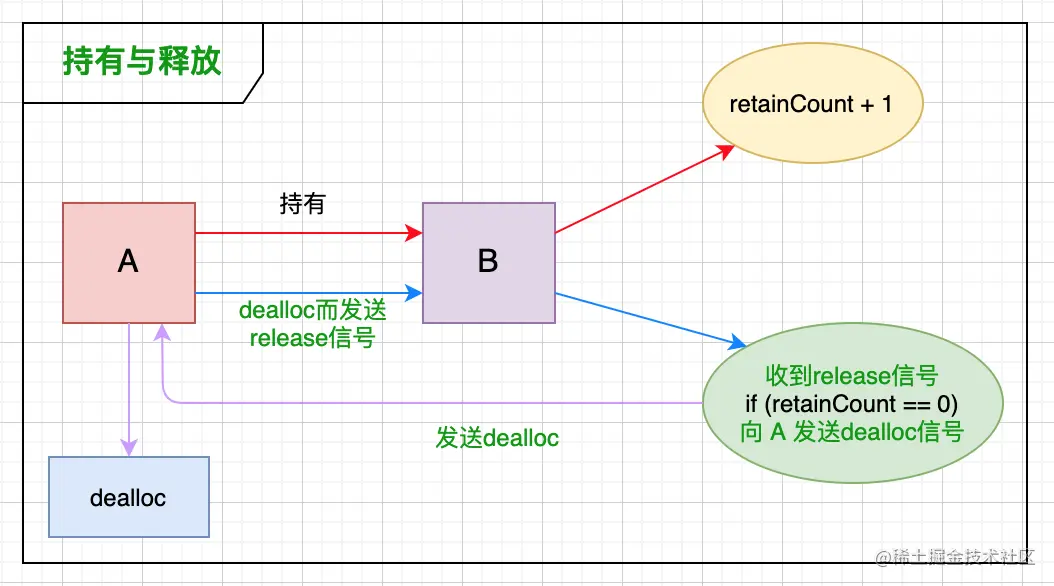

• Block常见的问题就是循环引用，什么是循环引用呢？，首先来看下对象的持有与释放流程：


  • 当对象B被持有时引用计数会+1，当A需要释放时，A会发送release信号给B，如果retainCount为0，则B发送dealloc信号给A，然后A释放
  • 循环引用的过程也比较好理解，就是A持有B，但B中也有A；A需要释放时就会发送release给B，等待B发送dealloc消息，但B因持有A所以需要A释放后才会发送，所以就形成了相互等待，如下图：




案例分析

• 经典案例：

  @property (nonatomic, copy) dispatch_block_t block;
  @property (nonatomic, copy) NSString *name;

  - (void)retainCycleDemo1 {
      self.name = @"wushuang";
      self.block = ^{
          NSLog(@"name is %@", self.name);
      };
      self.block();
  }

  - (void)dealloc
  {
      NSLog(@" 释放啦～～～ 🎉🎉🎉 ");
  }


  • 代码中self -> block -> self，导致循环引用，进而导致VC无法释放




  那么这个问题怎么解决呢？我们都知道用weakSelf来解决，但问题真能解决吗？




  哦豁，确实可以释放了，但任务还没执行就销毁了，不是我们想要的效果啊，此时就需要用weak-strong搭配使用了，也就是强弱共舞

解决方案

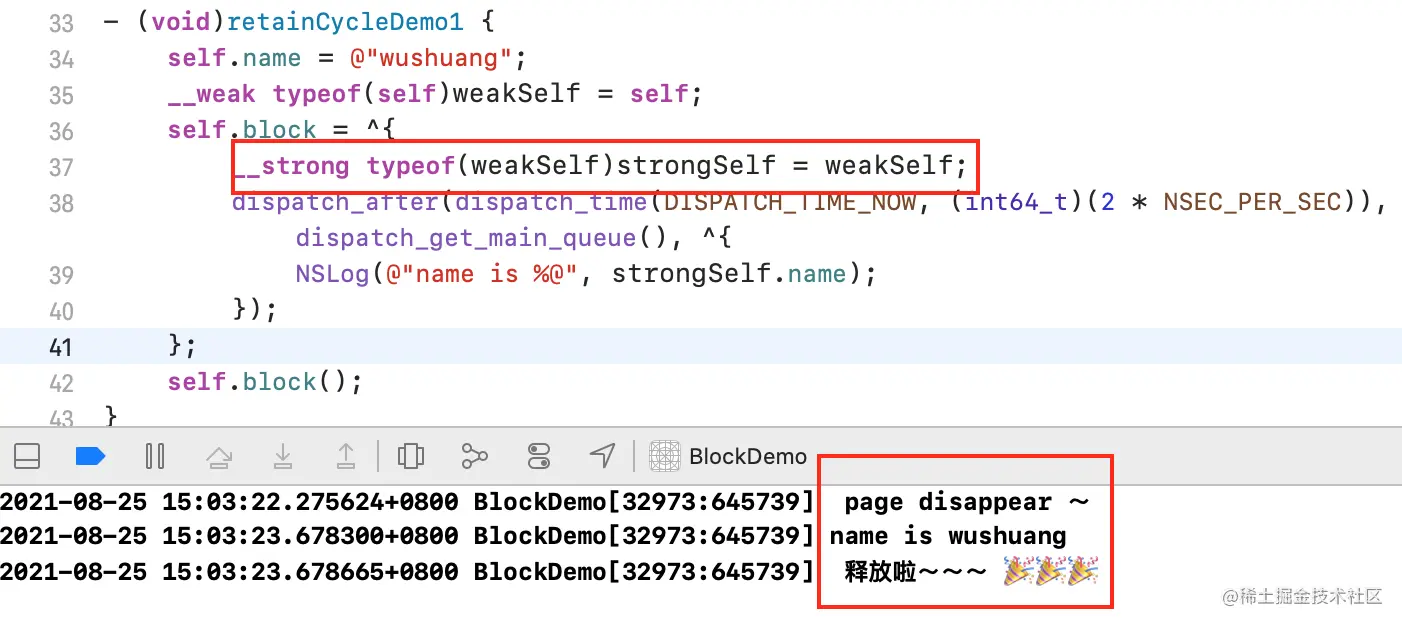

• 1. 强弱共舞




  • strongSelf是一个局部变量，也就是self在块任务这个区间被强引用，当任务执行完也就不存在了。当需要dealloc时，如果block没有执行完，但由于此强引用self，所以不会第一时间释放，等任务结束没有了strongSelf就会继续执行dealloc

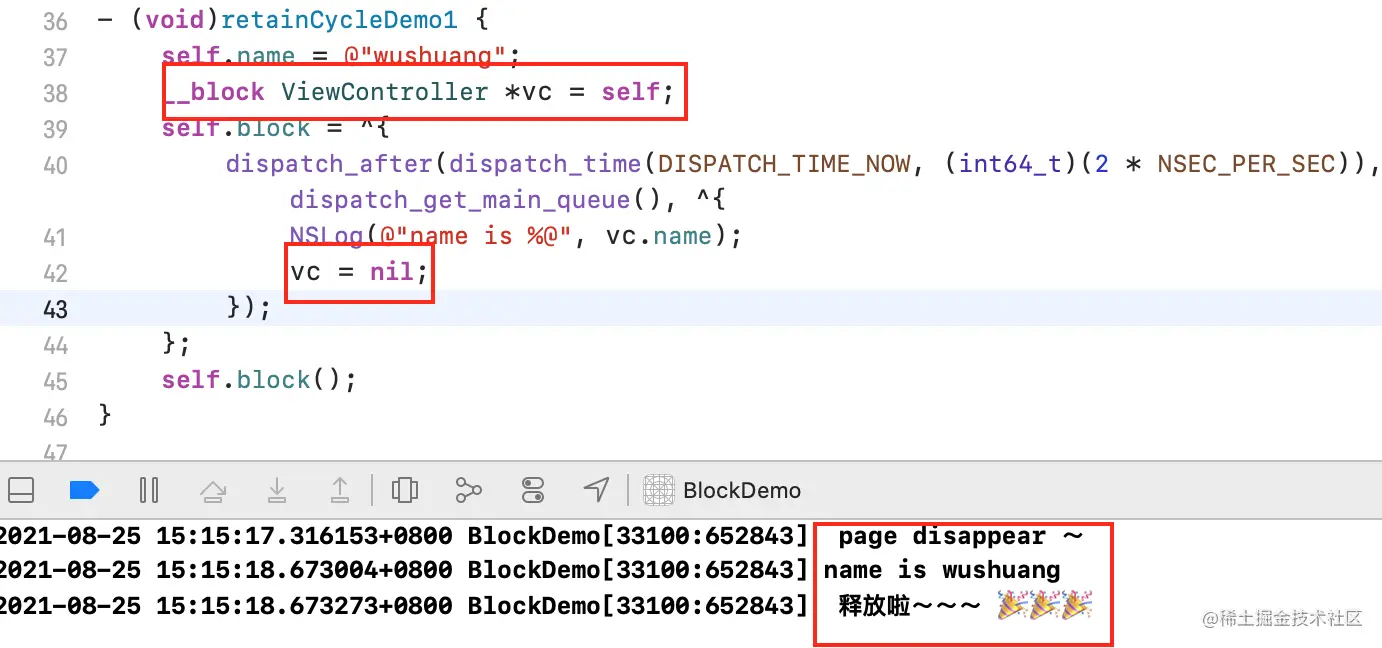

• 2. 手动断联
  • 手动断开联系的思想就是：使用一个临时变量，然后使用完自动置为nil，这样也能解决循环引用问题




  • 加__block修饰的原因是，在block块中能够被修改
  • 此时的vc和self都是指向同一块内存，但是本身是两个不同指针
  • 如果不置为nil，在dealloc时，因为block持有vc，vc指向ViewControler的内存导致无法释放

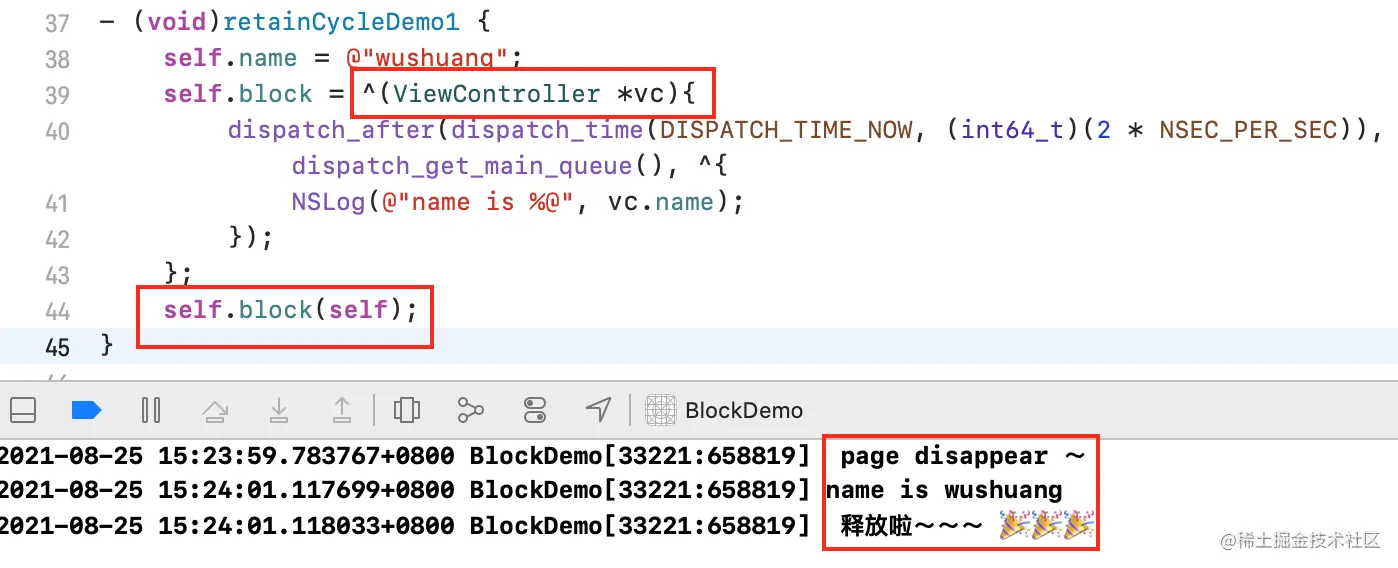

• 2. 自动断联(局部变量)
  • 将block改成有参数无反@property (nonatomic, copy) void(^block)(ViewController *)，然后做一些相应修改再运行




  • 此时self只是个参数，在使用完就自动释放了～

面试题

• 题目1：

  static ViewController *staticSelf;

  - (void)testWeakStaticBlock {
      __weak typeof(self)weakSelf = self;
      staticSelf = weakSelf;
  }


  • 这个会产强引用，staticSelf在是一个全局静态变量，weakSelf指向的是ViewController，也就是一直访问ViewController导致无法释放

• 题目2：

  @property (nonatomic, copy) dispatch_block_t wushuangBlock;
  @property (nonatomic, copy) dispatch_block_t dianJiBlock;

  - (void)testWeakStrongBlock {
      __weak typeof(self) weakSelf = self;
      self.wushuangBlock = ^{
          __strong typeof(self) strongSelf = weakSelf;
          weakSelf.dianJiBlock = ^{
              NSLog(@"%@", strongSelf);
          };
         weakSelf.dianJiBlock();
      };
     self.wushuangBlock();
  }


  • 这个题会导致不会释放，正常的逻辑是在wushuangBlock中strongSelf会在回调完成销毁。 但它被dianJiBlock所持有，导致strongSelf引用计数再+1也就是2，当出作用域wushuangBlock时会进行release操作引用计数进行减1变为1，所以无法释放导致不会释放

Block底层原理

• 此时对Block有这样几个疑问：
  • 1. block的copy到底做了什么，它的原理是怎样的？
  • 2. block捕获的变量去哪了？
  • 3. 怎么知道block捕获了变量？捕获的变量又是怎么释放的？
  • 4. block在底层编译成一个什么样的结构？

带着这些问题，我们去底层一探究竟

捕获分析

• Block在C++源码结构

  • 先看Block在C++中是以怎样的形态存在

  int wushuangAge = 18;
  void (^wushuangBlock)(void) = ^{
      NSLog(@" wushuang %@", wushuangAge);
  };
  wushuangBlock();


  • 用clang编译成C++后：

  int wushuangAge = 18;
  void (*wushuangBlock)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, wushuangAge));
  ((void (*)(__block_impl *))((__block_impl *)wushuangBlock)->FuncPtr)((__block_impl *)wushuangBlock);


  • 在C++中有一堆的类型强转，去掉这些后就变的比较清晰了

  int wushuangAge = 18;
  void (*wushuangBlock)(void) = __main_block_impl_0(__main_block_func_0, &__main_block_desc_0_DATA, wushuangAge);
  wushuangBlock->FuncPtr(wushuangBlock);


  • 此时block块被包装成__main_block_impl_0函数，它的结构如下

  struct __main_block_impl_0 {
    struct __block_impl impl;
    struct __main_block_desc_0* Desc;
    int wushuangAge;
    __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int _wushuangAge, int flags=0) : wushuangAge(_wushuangAge) {
      impl.isa = &_NSConcreteStackBlock;
      impl.Flags = flags;
      impl.FuncPtr = fp;
      Desc = desc;
    }
  };

  static void __main_block_func_0(struct __main_block_impl_0 *__cself) {
      int wushuangAge = __cself->wushuangAge; // bound by copy

      NSLog((NSString *)&__NSConstantStringImpl__var_folders_7t_93mn_rbs0p1d7bkzy4z_f0s40000gn_T_main_55fd88_mi_0, wushuangAge);
  }


  • __main_block_impl_0是一个结构体，它有自己的构造函数，函数调用时也就是调用FuncPtr，由于参数fp是__main_block_func_0，所以函数的调用实质是调用__main_block_func_0方法，里面的wushuangAge和结构体里的wushuangAge值相同，但各自内存不同，可以理解为此处是值copy

  • 在结构体的成员变量中有个wushuangAge，那么这个是不是捕获的变量有关呢？接下来去掉NSLog中wushuangAge的打印，再次编译得到：

  struct __main_block_impl_0 {
    struct __block_impl impl;
    struct __main_block_desc_0* Desc;
    __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
      impl.isa = &_NSConcreteStackBlock;
      impl.Flags = flags;
      impl.FuncPtr = fp;
      Desc = desc;
    }
  };


  • 没有捕获变量时，成员变量只有impl和Desc两个，但isa类型依然是_NSConcreteStackBlock

  • 再捕获对象类型查看下C++源码，然后对比捕获int类型时的__main_block_func_0的差异

  • OC代码如下

  NSObject *dianjiObj = [NSObject new];
  void (^wushuangBlock)(void) = ^{
      NSLog(@" wushuang %@", dianjiObj);
  };
  wushuangBlock();

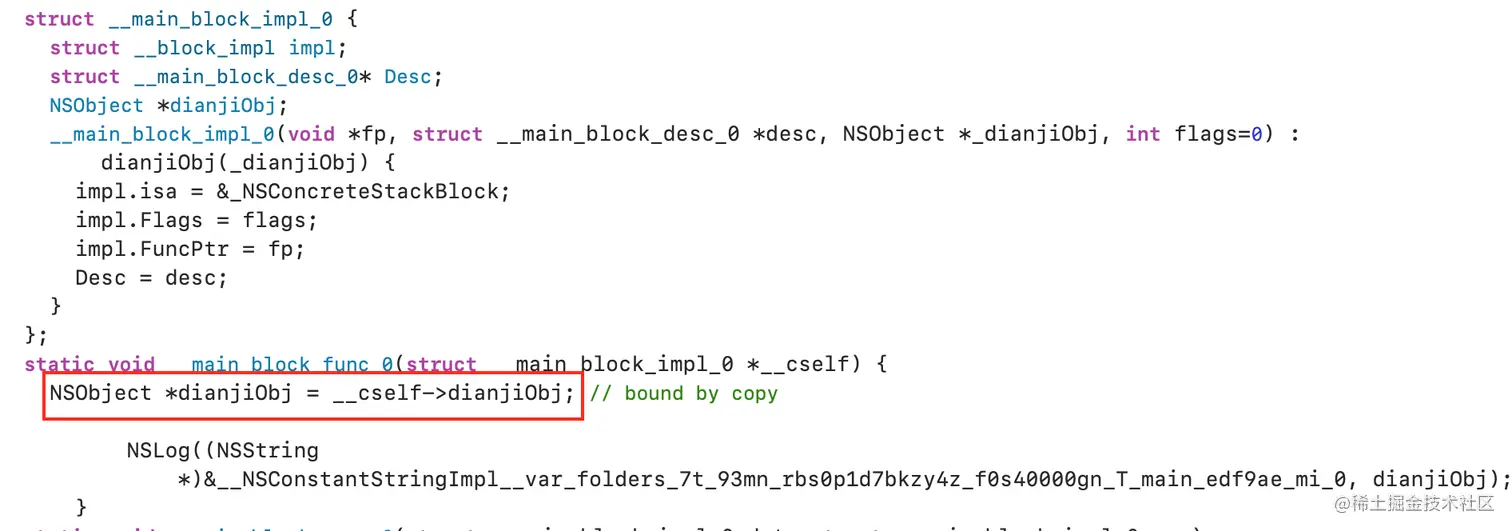

  • 编译成C++源码:

  • 此处__main_block_func_0中的赋值是一个指针，所以此处的dianjiObj和成员dianjiObj都是指向同一片内存是一样的，另外这里的isa也是_NSConcreteStackBlock类型

• __block分析

  • 在int变量前面添加__block：

  __block int wushuangAge = 18;
  void (^ wushuangBlock)(void) = ^{
      wushuangAge++;
      NSLog(@" wushuang: %d", wushuangAge);
  };
  wushuangBlock();

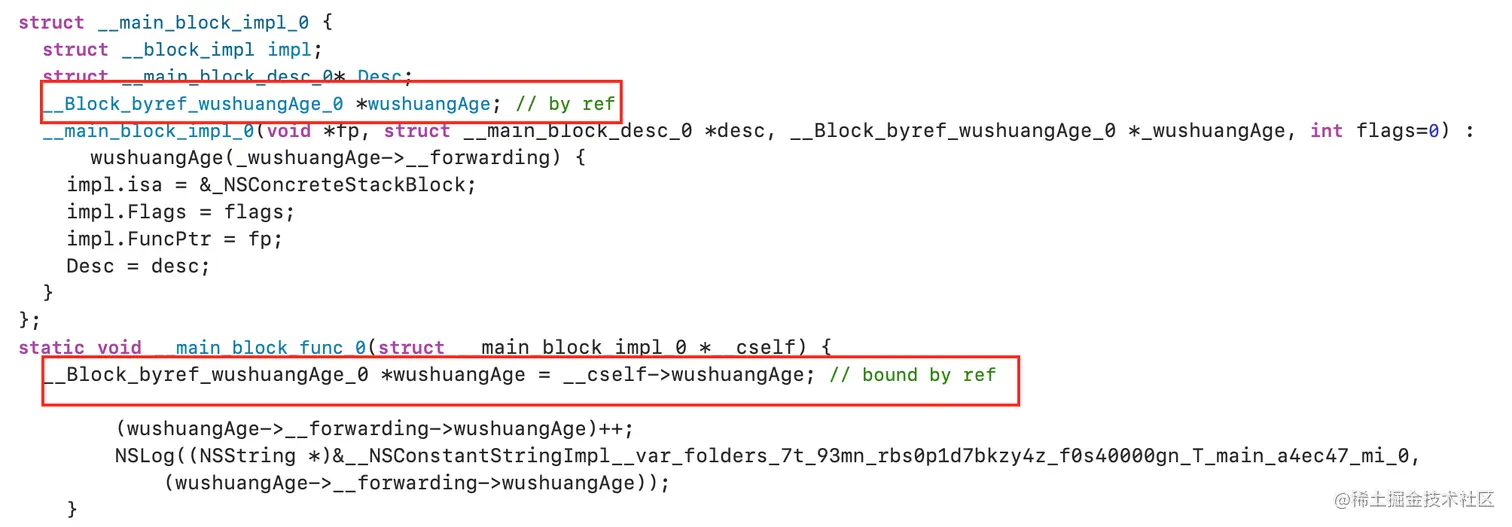

  • 然后查看底层C++源码:

  __attribute__((__blocks__(byref))) __Block_byref_wushuangAge_0 wushuangAge = {(void*)0,(__Block_byref_wushuangAge_0 *)&wushuangAge, 0, sizeof(__Block_byref_wushuangAge_0), 18};

  void (* wushuangBlock)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA, (__Block_byref_wushuangAge_0 *)&wushuangAge, 570425344));
  ((void (*)(__block_impl *))((__block_impl *)wushuangBlock)->FuncPtr)((__block_impl *)wushuangBlock);

  // 将结构__Block_byref_wushuangAge_0 格式化下：
  __attribute__((__blocks__(byref))) __Block_byref_wushuangAge_0 wushuangAge = {
       (void*)0,
       (__Block_byref_wushuangAge_0 *)&wushuangAge,
       0,
       sizeof(__Block_byref_wushuangAge_0),
       18
  };

  // 结构体
  struct __Block_byref_wushuangAge_0 {
      void *__isa;
      __Block_byref_wushuangAge_0 *__forwarding;
      int __flags;
      int __size;
      int wushuangAge;
  };


  • 此时出现了个__Block_byref_wushuangAge_0结构，它是个结构体，此时的__forwarding指针指向wushuangAge，函数调用处如下：




  • 此时的赋值得到的wushuangAge指针和外面的都指向同一片内存，也就是指针拷贝，同时isa也是_NSConcreteStackBlock类型。
  • 此时对以往的观点恍然大悟：__block修饰变量的值能在block块中改变是因为它是指针拷贝；不加__block修饰，变量的改变实质是block块中临时变量在改变值，和外界的变量没有关系

对比这几种情况，于是得到以下结论：

结论：
1. block在底层是一个 结构体
2. 当捕获变量为int型时，是值copy
3. 当捕获对象类型时是指针拷贝
4. 使用__block修饰的变量在底层是指针拷贝
5. block的初始类型都是StackBlock

• 现在我们知道Block初始类型都是StackBlock，那么在运行时是怎么变成MallocBlock的，__block做了什么导致生产了结构体__Block_byref_xxx_0，还有些上面提出的疑问还没解决，接下来我们去Block底层找答案

• 汇编分析

  • 先定义一个普通block

  void (^block)(void) = ^{
      NSLog(@" wushuang ");
  };
  block();

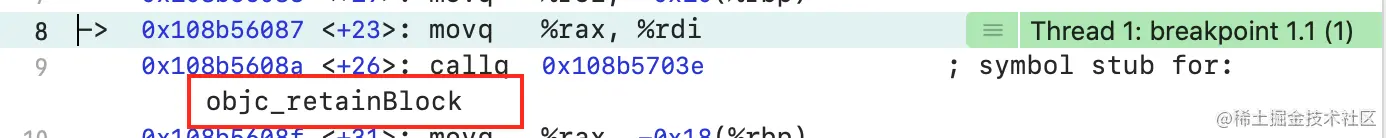

  • 然后断点进去看汇编，出现一个objc_retainBlock函数

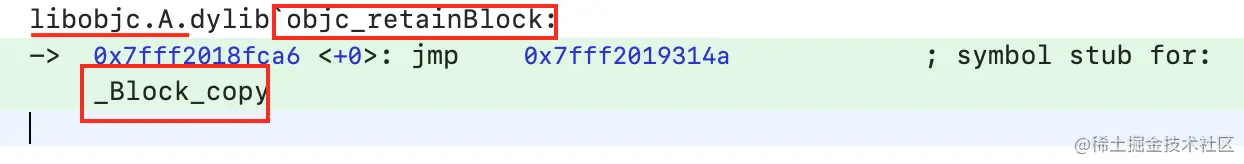

  • 继续往下面走，会走到libobjc源码的objc_retainBlock函数




  • 于是进入objc4-818.2 查看是否有相关代码：

  id objc_retainBlock(id x) {
      return (id)_Block_copy(x);
  }


  • 源码中只返回一个_Block_copy方法，并没有次方法的实现，只能跟着汇编继续往下跟，于是走到了libsystem_blocks.dylib




  • 不过libsystem_blocks源码并没有开源，但在 libclosure-79 找到了_Block_copy的实现

• 把普通的Block改成MallocBlock类型，然后真机运行

  NSObject *obj = [NSObject new];
  void (^block)(void) = ^{
      NSLog(@" wushuang %@", obj);
  };
  block();

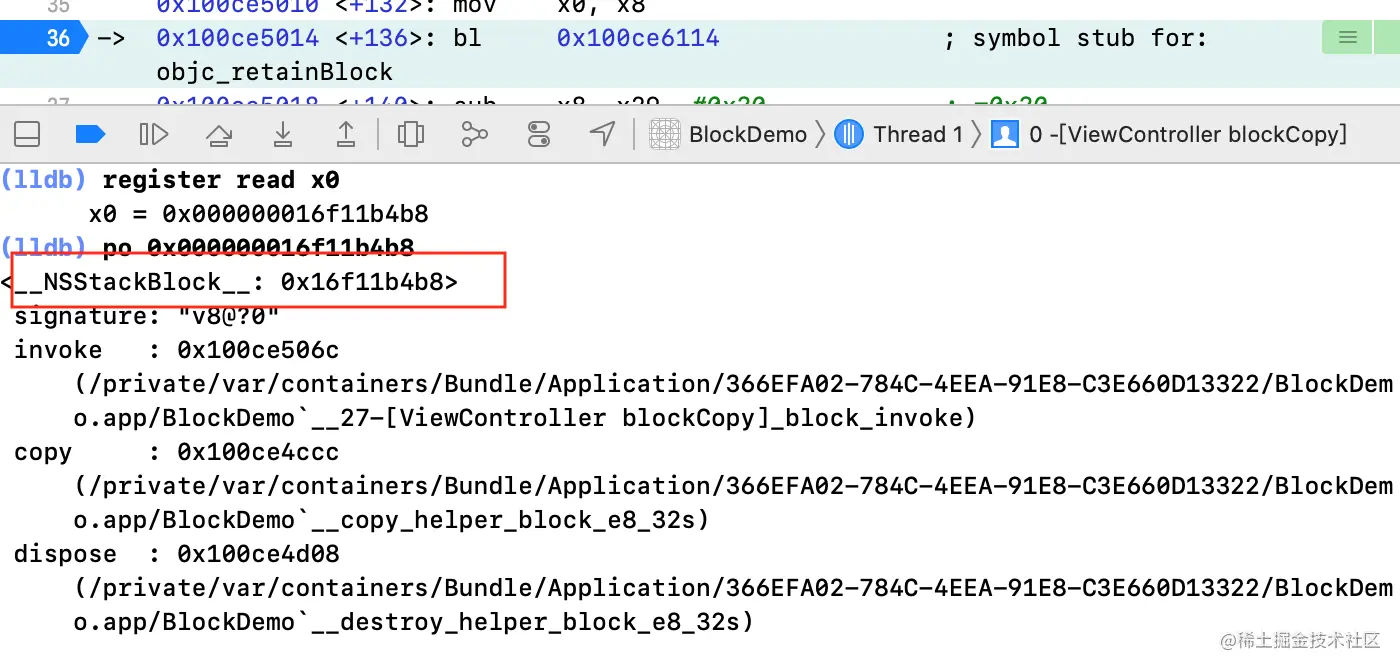

  • 然后在进入汇编，bl objc_retainBlock时，读x0寄存器：

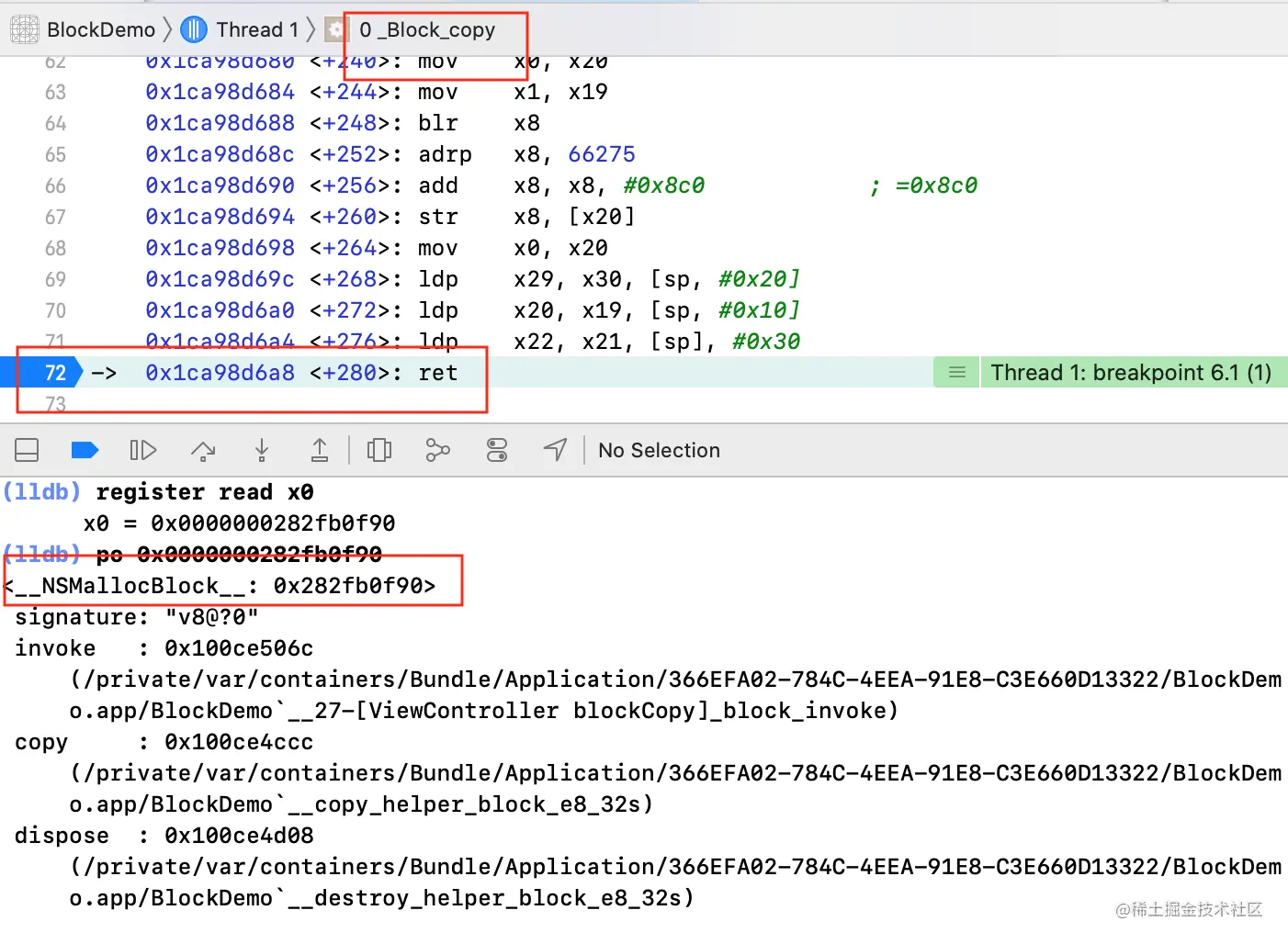

  • 此时的Block类型已经变成了StackBlock，然后继续走汇编进入_Block_copy，走到ret，再次读x0寄存器：




  • 可以发现经过_Block_copy后，类型从StackBlock变成_Block_copy，那这个过程是怎样的，就需要去libclosure-79源码进行研究

变成MallocBlock

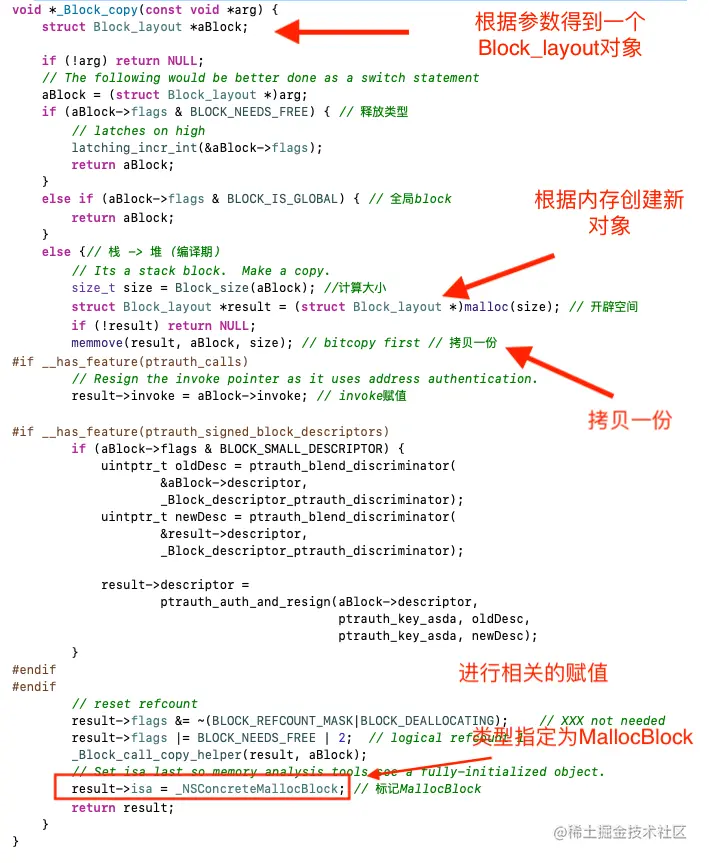

• libclosure-79中找到_Block_copy，源码实现代码如下：




• _Block_copy主要进行了以下几个步骤的操作：

  • 1. 根据参数ary强转成Block_layout类型的对象aBlock，Block_layout结构如下：

    struct Block_layout {
        void * __ptrauth_objc_isa_pointer isa; // 指向
        volatile int32_t flags; // contains ref count //标识符
        int32_t reserved;
        BlockInvokeFunction invoke; //调用函数
        struct Block_descriptor_1 *descriptor;
        // imported variables
    };


  • 2. 根据标识符判断类型，如果是释放类型则做一些相关处理；
  • 3. 如果是GlobalBlock类型则直接返回对象
  • 4. 如果是Malloc类型则会进行下面步骤创建一份：计算大小 -> 根据内存创建新对象 -> 拷贝一份新对象 -> 进行相关参数赋值 -> isa类型变成MallocBlock -> 返回新对象

方法签名

• 在汇编打印时，能够发现有signature签名，invoke回调函数等，这个signature就是block的签名

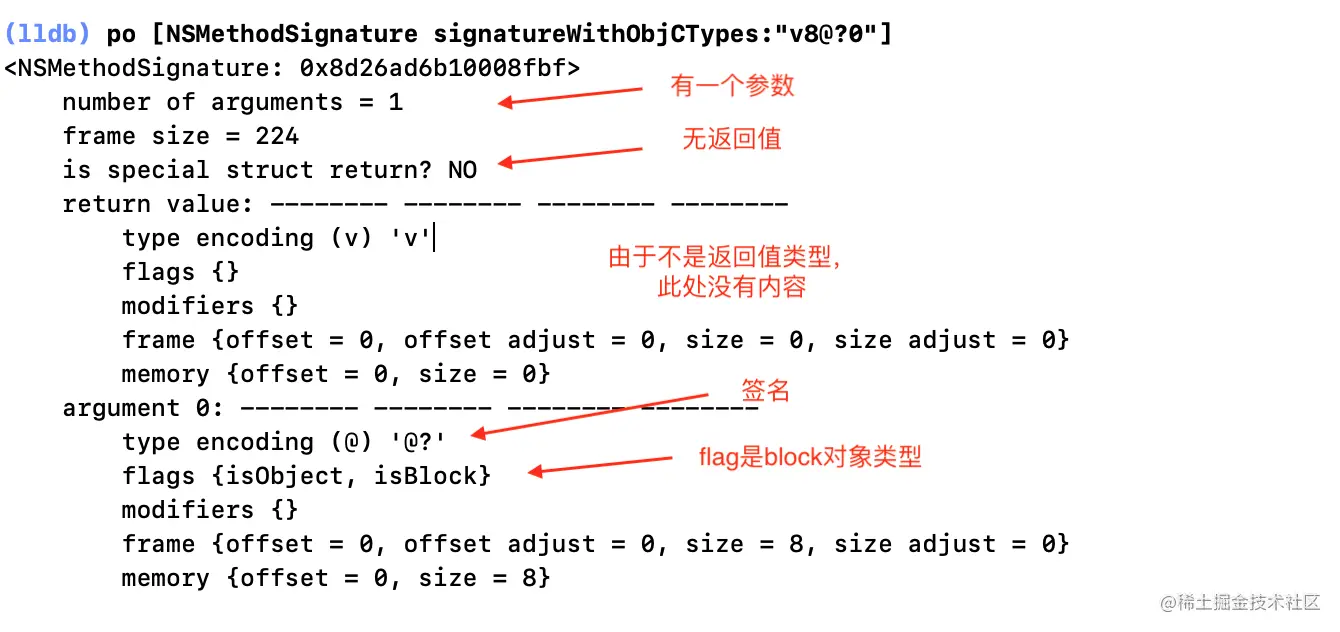

  • v8@?0中的v代表返回值，8代表字节大小，@代表id类型，?未知，0是第0个位置，拿到签名值可以使用[NSMethodSignature signatureWithObjCTypes:"v8@?0"]查看：


  • 签名中可以看到参数的个数，Block返回值类型，签名等信息，此处又可以得出结论

结论：Block的方法签名是：@?

• 此时又有问题了，在读x0寄存器打印Block时，出现了copy和dispose参数，但在它的成员descriptor中没有这两个成员

  struct Block_descriptor_1 {
      uintptr_t reserved; // 8
      uintptr_t size; // 8
  };

  #define BLOCK_DESCRIPTOR_2 1
  struct Block_descriptor_2 {
      // requires BLOCK_HAS_COPY_DISPOSE
      BlockCopyFunction copy;
      BlockDisposeFunction dispose;
  };

  #define BLOCK_DESCRIPTOR_3 1
  struct Block_descriptor_3 {
      // requires BLOCK_HAS_SIGNATURE
      const char *signature;
      const char *layout;     // contents depend on BLOCK_HAS_EXTENDED_LAYOUT
  };


  • 但在Block_descriptor_2中有这两个参数，然后Block_descriptor_3中也有相关的参数signature参数，但是Block结构虽然能打印signature，copy和dispose，但结构体中并没有，这是怎么回事？其实这个是内存的连续可选

参数可选

• 在Block_layout结构体下面有注释imported variables(添加更多变量)，那么是通过怎样来添加更多变量的呢，其实是通过BLOCK_DESCRIPTOR_2或BLOCK_DESCRIPTOR_3标识符来操作的

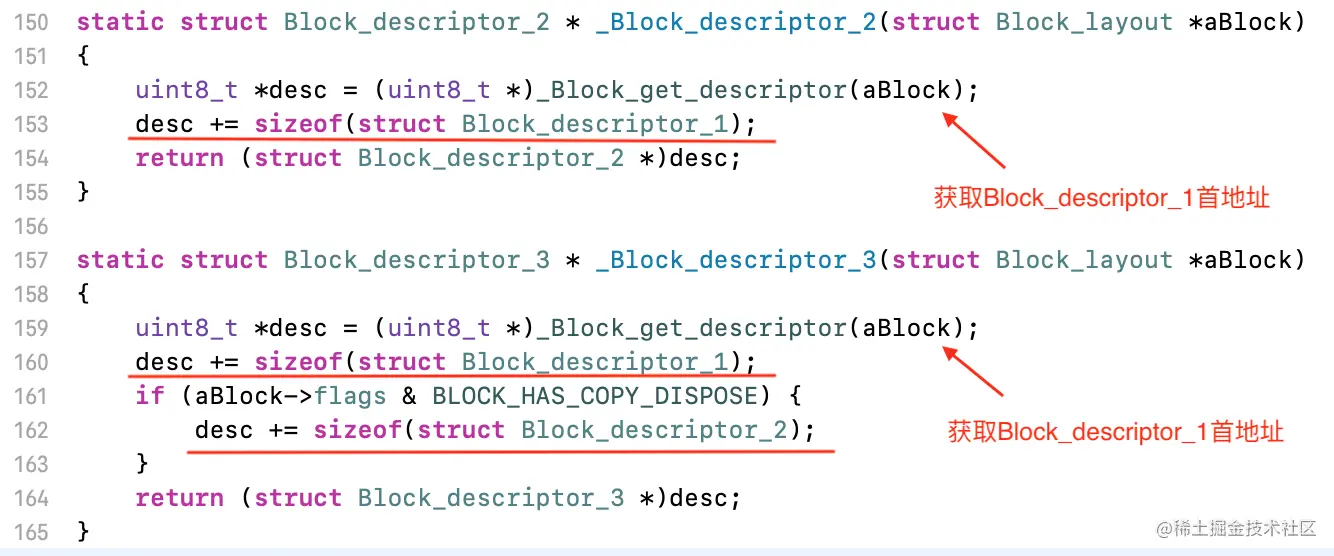

• 搜索Block_descriptor_2发现并没有它是怎么生成的，但我们可以换个思路，可以找他是怎么获取的，这也就是逆向思维，于是就找到了相关函数：

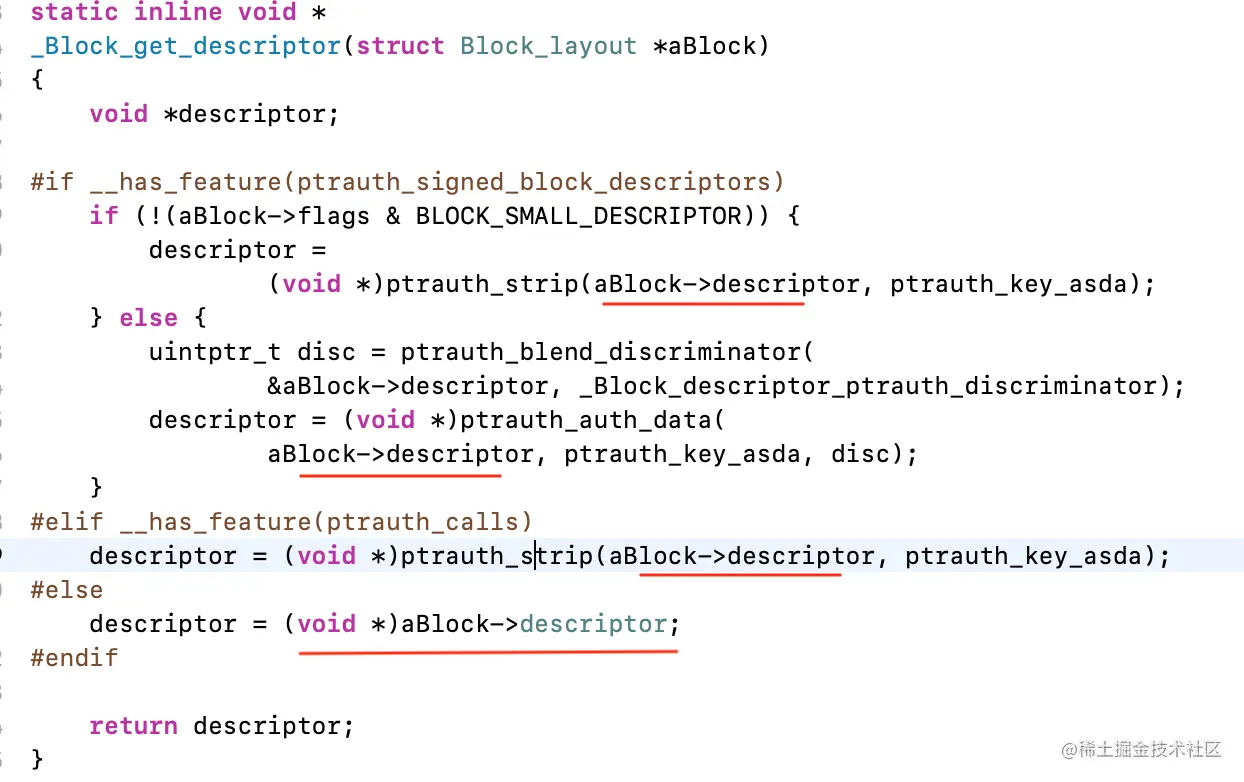

  • 1. 这里首先根据_Block_get_descriptor函数获取Block_descriptor_1首地址：

  • 2. 然后通过内存平移 Block_descriptor_1个内存大小(16字节)来获得Block_descriptor_2
  • Block_descriptor_3的获取也一点差异，也是先获取首地址，然后平移Block_descriptor_1内存大小(16字节)：
    • 当是BLOCK_HAS_COPY_DISPOSE类型，就会再加上Block_descriptor_2内存大小(16字节)，从而得到Block_descriptor_3
    • 当不是这个类型，就会直接返回，也就是Block_descriptor_2的位置

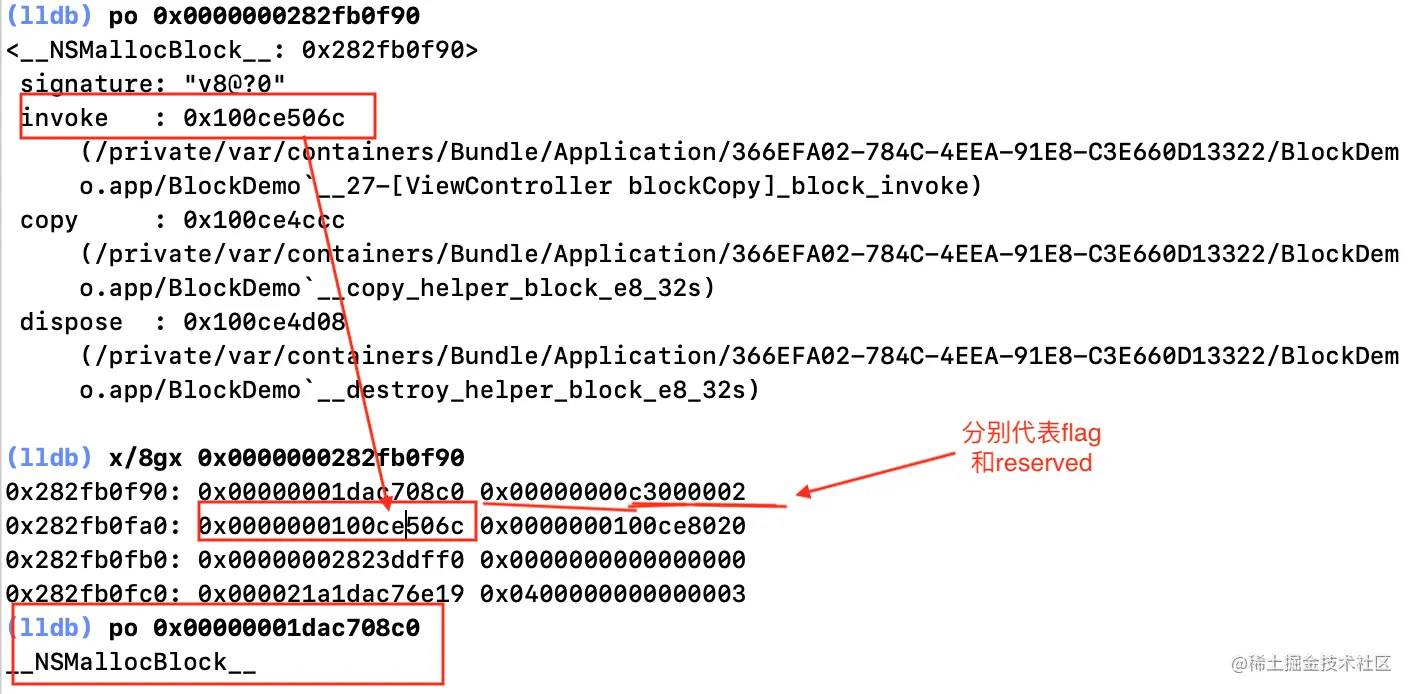

• 此时我们可以通过x/8gx来打印内存的分布：




  • Block_layout结构的第一个参数是isa占用8字节，所以在第一段内存，此时可以打印出来是MallocBlock

  • 第二个参数flags和第三个参数reserved都是4字节，由于一段内存占8字节，所以第二段内存足够存放两个参数

  • 第三段内存是invoke，和上面打印的一致

  • 所以第四段肯定就是Block_descriptor_1的内存首地址，此时可以x/8gx来打印这个地址后面内存的分布：




    • 第一和第二段分别代表Block_descriptor_1的reserved和size参数
    • 第三段和第四段内存地址和寄存器打印的copy和dispose内存一致，也就是Block_descriptor_2中的内容
    • 第五段内存通过打印发现是v8@?0也就是签名，这里是Block_descriptor_3中的内容

三层copy

• 现在还有捕获变量的问题没有解决，底层到底是怎么捕获的，捕获的变量什么时候释放

• 将block添加__block修饰：

  __block NSObject *dianjiObj = [NSObject new];
  void (^wushuangBlock)(void) = ^{
      NSLog(@" wushuang %@", dianjiObj);
  };
  wushuangBlock();


  • 将代码编译成C++：

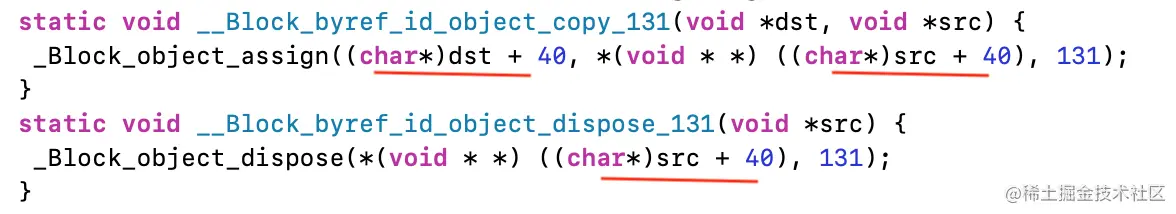

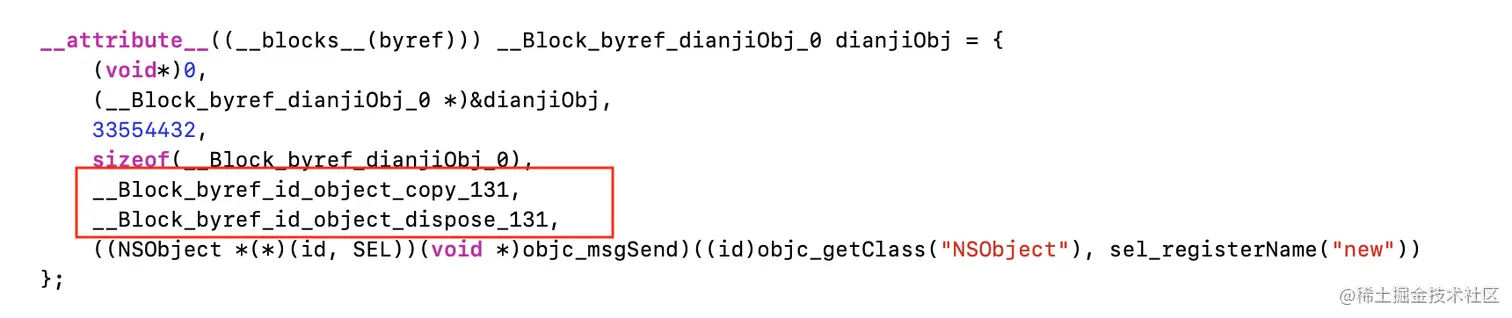

  • 再观察发现有两个参数__Block_byref_id_object_copy_131和__Block_byref_id_object_dispose_131，他们的实现都差不多




  • 他们的实现分别是_Block_object_assign和_Block_object_dispose，参数里都有内存平移40的操作，那么这个平移后得到的是什么呢？那要从本身的结构去分析了

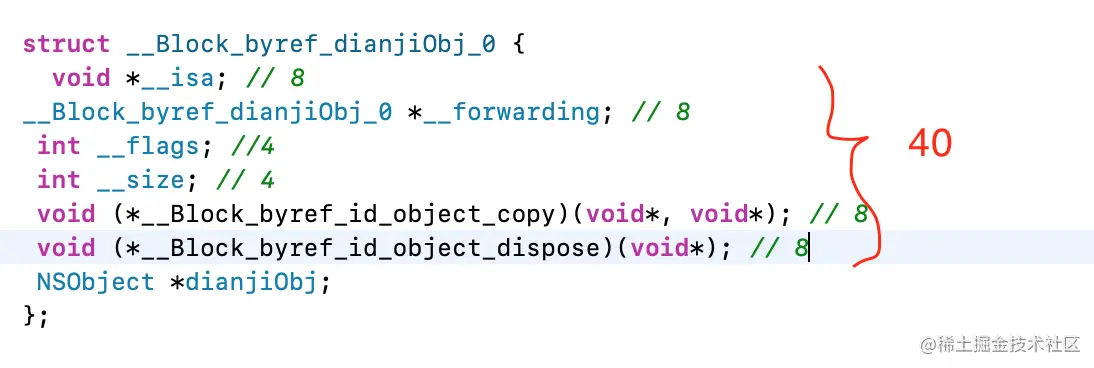

  • 结构中内存平移40后刚好是dianjiObj，所以可以断定上面传入的都是dianjiObj

• 再看wushuangBlock结构体的第二个参数__main_block_desc_0_DATA，他的结构是Block_descriptor_1加上Block_descriptor_2:

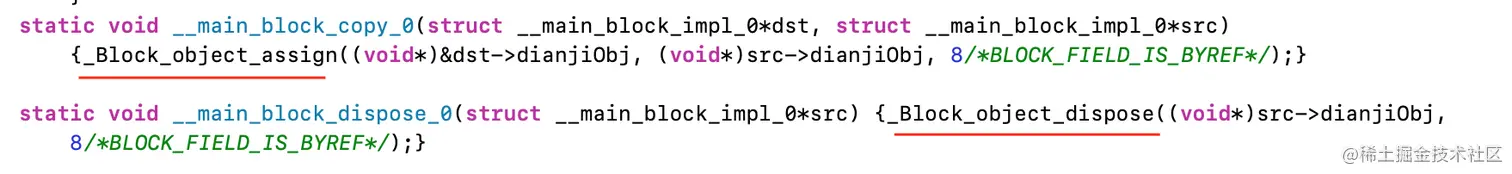

  • 根据构造函数可以知道copy和dispose对应的就是__main_block_copy_0和__main_block_dispose_0函数，那这个两个函数又做了什么呢？




  • 搜索发现最终执行的分别是_Block_object_assign和_Block_object_dispose，只不过此时第三个参数都是8，于是我们可以断点这两个函数肯定很重要，下面对这两个方法进行分析

_Block_object_assign

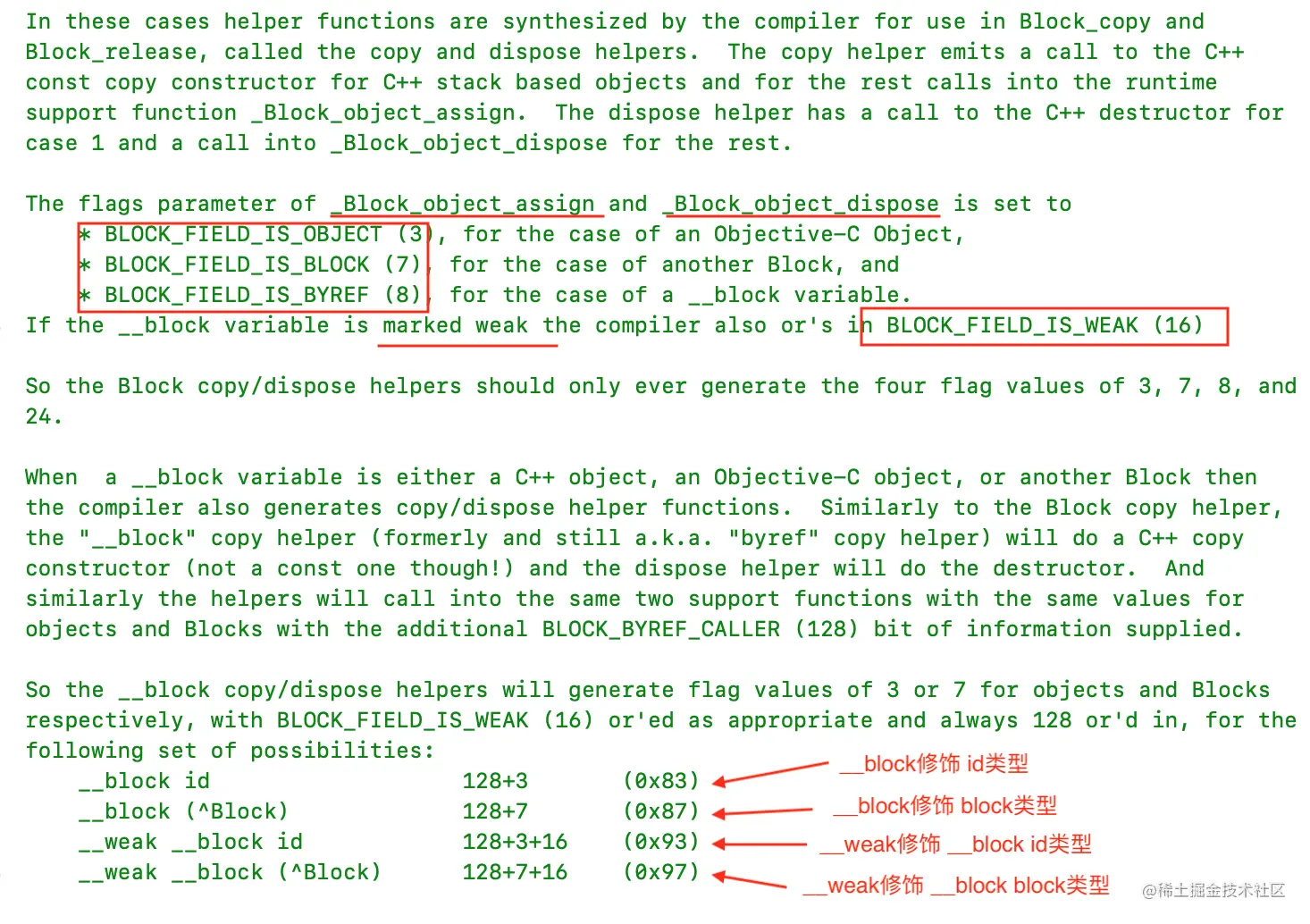

• 在libclosure-79源码中搜索该方法，有如下注释


  • 注释中说，当Block被复制到堆中时，Block可以引用四种不同方式来提供帮助。
    • 1. 基于c++堆栈的对象
    • 2. 对Objective-C对象的引用
    • 3. 其他模块
    • 4. __block变量
  • 在这些情况下，编译器合成辅助函数用于Block_copy和Block_release，称为copy和dispose辅助函数。对于基于c++堆栈的对象，复制助手发出对c++ const复制构造函数的调用，以及对运行时支持函数_Block_object_assign的其余调用。dispose helper对case 1(第一种情况)调用c++析构函数，对其余的调用_Block_object_dispose
  • _Block_object_assign和_Block_object_dispose的flags参数设置为：
    • BLOCK_FIELD_IS_OBJECT(3)，捕获Objective-C对象，
    • BLOCK_FIELD_IS_BLOCK(7)，捕获另一个Block情况
    • BLOCK_FIELD_IS_BYREF(8)，捕获__block变量的情况。
  • 如果__block变量被标记为weak，编译器也会将其标记为BLOCK_FIELD_IS_WEAK (16)
  • 因此Block copy/dispose帮助程序应该只生成3、7、8和24这四个标志值。
  • 当__block变量是c++对象、Objective-C对象或另一个Block时，编译器也会生成copy/dispose helper函数。与Block复制助手类似，__block复制助手(以前也称__block，byref复制助手)将执行c++复制构造函数 (而不是const构造函数!)，而dispose助手将执行析构函数。类似地，helper将调用两个具有相同对象和block值的支持函数，并提供额外的BLOCK_BYREF_CALLER(128)位信息

• 从注释中可以发现构造函数会走_Block_object_assign方法，而析构时会走_Block_object_dispose方法

• _Block_object_assign代码如下：

  void _Block_object_assign(void *destArg, const void *object, const int flags) {
      const void **dest = (const void **)destArg;
      switch (os_assumes(flags & BLOCK_ALL_COPY_DISPOSE_FLAGS)) {
        case BLOCK_FIELD_IS_OBJECT:

          _Block_retain_object(object);
          *dest = object;
          break;

        case BLOCK_FIELD_IS_BLOCK:

          *dest = _Block_copy(object);
          break;

        case BLOCK_FIELD_IS_BYREF | BLOCK_FIELD_IS_WEAK:
        case BLOCK_FIELD_IS_BYREF:

          *dest = _Block_byref_copy(object);
          break;

        case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT:
        case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK:

          *dest = object;
          break;

        case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT | BLOCK_FIELD_IS_WEAK:
        case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK  | BLOCK_FIELD_IS_WEAK:

          *dest = object;
          break;

        default:
          break;
      }
  }


• 第一次进来flag值为8对应的就是BLOCK_FIELD_IS_BYREF，所以会执行_Block_byref_copy函数

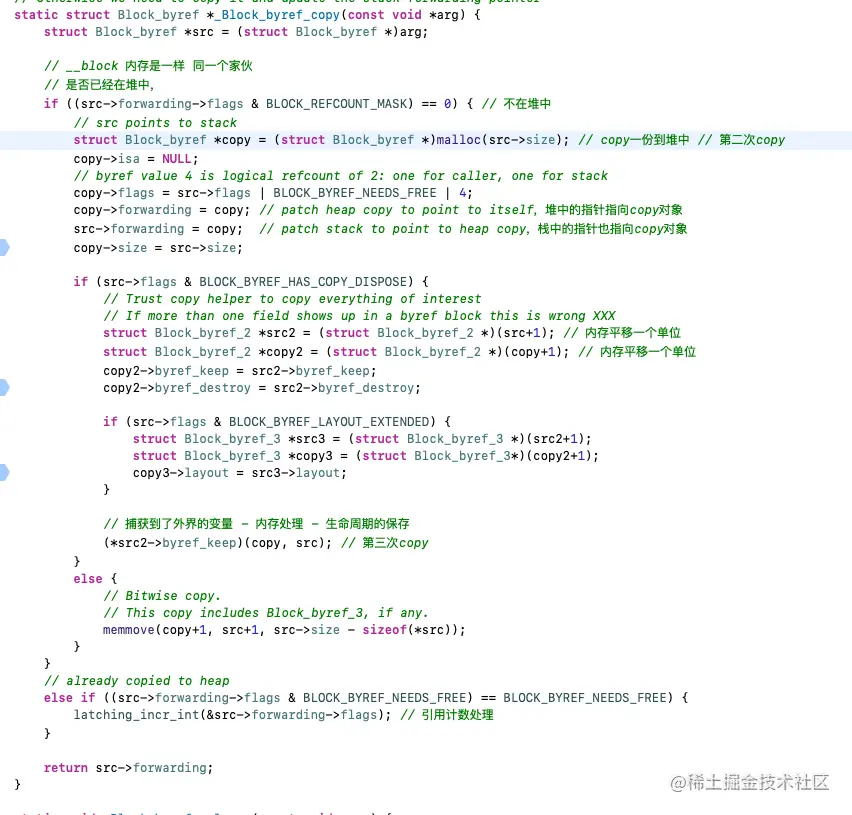

  • 当src不在堆中，会根据size进行malloc一份，也就是copy到堆，然后对copy->forwarding指向自己，src->forwarding也指向堆区的copy对象，保证指向是一样的，然后进行相关的参数赋值，最后进行(*src2->byref_keep)(copy, src)调用，byref_keep是什么呢？

  struct Block_byref_2 {
      // requires BLOCK_BYREF_HAS_COPY_DISPOSE
      BlockByrefKeepFunction byref_keep;
      BlockByrefDestroyFunction byref_destroy;
  };


  • 根据注释得到byref_keep实质就是C++源码中的__Block_byref_id_object_copy_131，也就是继续调用_Block_object_assign函数，且flag为131(128 + 3)
  • 所以此时会走进_Block_retain_object进行引用计数+1，而持有的对象通过前面分析的就是dianjiObj，不过此时_Block_retain_object的实现并没有做任何操作，但它可以进行赋值，这一步交给了ARC去进行相关的处理。
  • 所以byref_keep方法的调用，实质就是对dianjiObj进行copy，这一步主要是对象生命周期进行保存，至此三次copy结束

三层copy总结：
1. 如果是__block修饰的变量会通过_Block_copy方法将其从栈区拷贝到堆区
2. 第二次copy是捕获__Block_byref
3.第三次是__Block_byref对object对象进行捕获

销毁

• 现在还有个释放问题，也就是销毁问题，它主要是执行_Block_object_dispose函数，它和上面copy有些类似

  void _Block_object_dispose(const void *object, const int flags) {
      switch (os_assumes(flags & BLOCK_ALL_COPY_DISPOSE_FLAGS)) {
        case BLOCK_FIELD_IS_BYREF | BLOCK_FIELD_IS_WEAK:
        case BLOCK_FIELD_IS_BYREF:
          // get rid of the __block data structure held in a Block
          _Block_byref_release(object);
          break;
        case BLOCK_FIELD_IS_BLOCK:
          _Block_release(object);
          break;
        case BLOCK_FIELD_IS_OBJECT:
          _Block_release_object(object);
          break;
        case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT:
        case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK:
        case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT | BLOCK_FIELD_IS_WEAK:
        case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK  | BLOCK_FIELD_IS_WEAK:
          break;
         default:
          break;
      }
  }


  • 第一次会传入flag为8，会进入_Block_byref_release方法

  static void _Block_byref_release(const void *arg) {
      struct Block_byref *byref = (struct Block_byref *)arg;

      // dereference the forwarding pointer since the compiler isn't doing this anymore (ever?)
      byref = byref->forwarding; // 获取copy的`Block_byref`

      if (byref->flags & BLOCK_BYREF_NEEDS_FREE) { //释放类型
          int32_t refcount = byref->flags & BLOCK_REFCOUNT_MASK;
          os_assert(refcount); // 引用计数进行清空处理
          if (latching_decr_int_should_deallocate(&byref->flags)) {
              if (byref->flags & BLOCK_BYREF_HAS_COPY_DISPOSE) {
                  struct Block_byref_2 *byref2 = (struct Block_byref_2 *)(byref+1);
                  (*byref2->byref_destroy)(byref); // 调用__Block_byref_id_object_dispose_131方法
              }
              free(byref); // 释放byref
          }
      }
  }


  • 主要是先拿到Block_byref的forwarding，然后根据类型进行释放处理

    • 这里也和上面copy类似会进行byref_destroy调用，也就是调用__Block_byref_id_object_dispose_131方法且flag=131，然后根据flag会走到_Block_object_dispose的_Block_release方法：

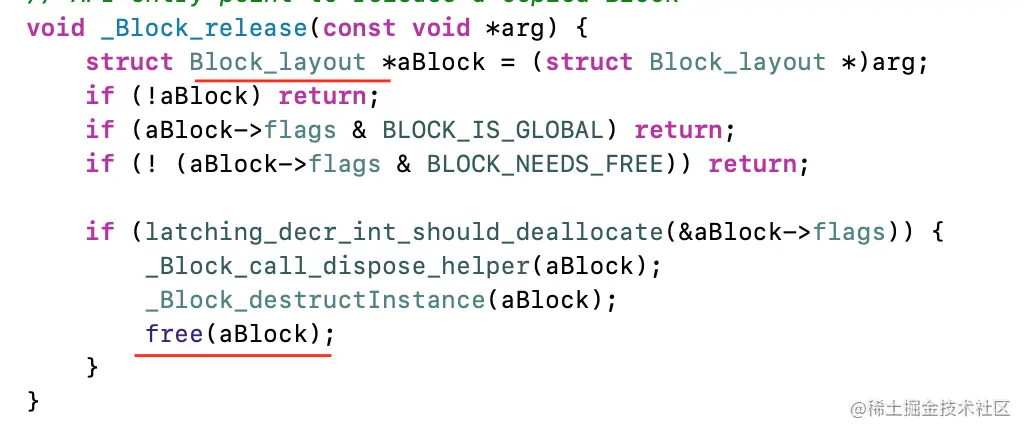

    • _Block_release方法主要是对Block_layout进行相关的处理和释放

• _Block_object_dispose的释放流程刚好和Copy相反，Copy的操作顺序是：Block_layout -> Block_byref，而dispose的操作顺序是Block_byref -> Block_layout，
