LSTM

前置知识——RNN

RNN即Recurrent Neural Network，循环神经网络。RNN是一种用于处理序列数据（像时序数据）的神经网络。

我们先来了解下普通的RNN。

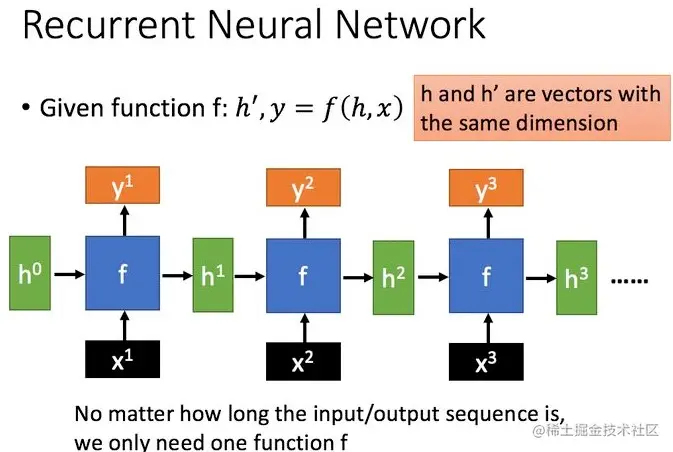

不同于普通的神经网络，RNN多了一个Memory，即RNN会把隐藏层的值存储在内存中。这样使得RNN可以记忆上一层隐藏层的输出，具有记忆力。上图理解：

RNN的输入有两个值，一个是当前状态的时序数据 $x$，一个是上一隐藏层的值 $h$。也就是说，在下一状态或下一时刻输入 $x^2$ 时，也要把上一时刻的Memory里的值也一起考虑，同时隐藏层输出新的值 $h^2$ 会替换原先的 $h^1$ ，即同时更新Memory里的值。最后的输出 $y$ 是要通过一层softmax得到概率值。

简单来说，对于有序的数据集，RNN把之前分析数据 $x^1$ 的结果存入Memory，分析 $x^2$ 的时候调用之前 $x^1$ 的结果一起分析。即累积记忆，一起分析。

值得注意的是，因为RNN处理的是时序的数据，为了更直观的展示时序之间的关系，这张图里，把不同时刻的RNN放在一起，所以图里不是有三个RNN，而是只有一个RNN。

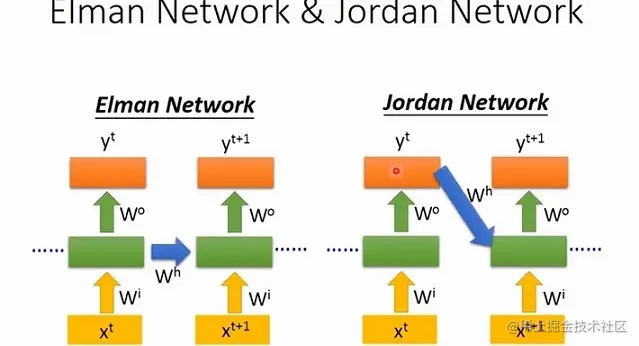

除此之外，RNN还有很多的扩展，比如Elman Network和Jordan Network，两者的区别在于Memory存储的值不同。

• Elman Network：Memory里存储的是隐藏层的值
• Jordan Network：Memory里存储的最终的输出值

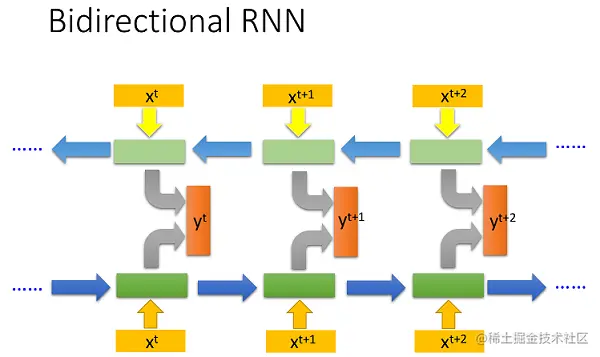

此外，还有双向RNN(Bidirectional RNN)。双向的意思即同时正向训练RNN和逆向训练RNN，如下图

什么是LSTM

LSTM全称Long Short-Term Memory，即长短期记忆网络。是RNN的进阶版。

前面我们了解了普通RNN，其对Memory的读取更新是没有限制的，也就是每一时刻神经网络输入新的数据时，Memory都会被更新。

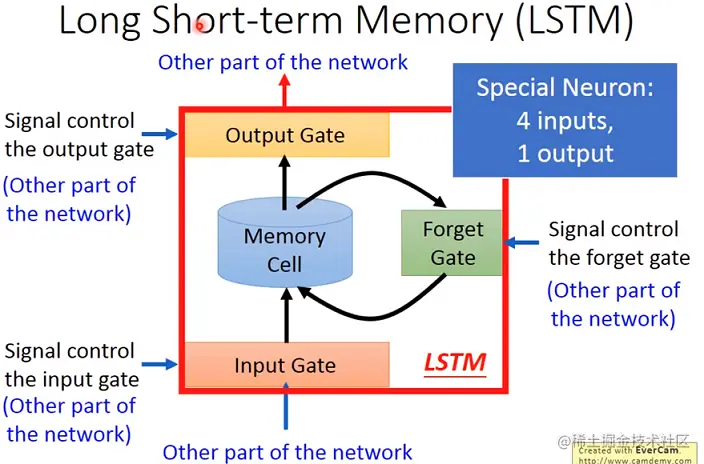

LSTM则是在RNN的基础上，增加了三个 Gate，用于控制全局的Memory。

三个gate即：

• input gate: 输入控制，只有打开才可以把值写进Memory里。
• output gate: 输出控制， 只有打开才会可以从Memory里读取值。
• forget gate: 遗忘控制，决定是要忘记清空，还是保存Memory里的值。

可以看到，LSTM的一个Memory cell有4个input 、1个output。output的就是Memory里的值，input的就是想要写进Memory中的值（其实就是隐藏层的输出值）以及控制三个gate的门控信号。

结构

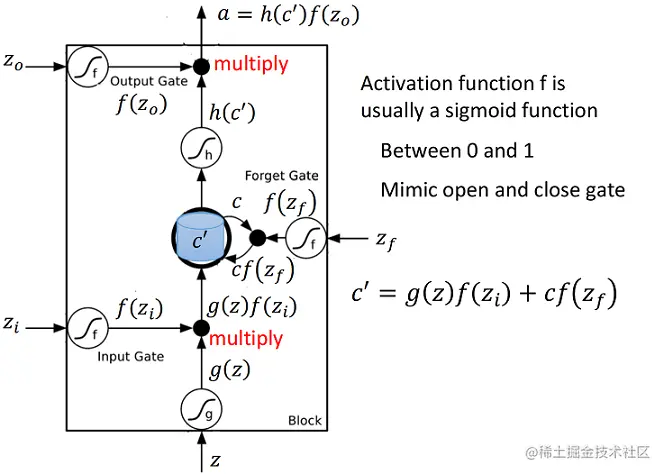

下面深入的理解下LSTM的结构，看下图

从表达式的角度来看Memory cell，$z$ 是想存储进Memory的值，$z_i$ 控制input gate，$z_o$ 控制output gate，$z_f$ 控制forget gate。函数 $f$ 表示激活函数，一般选用sigmoid，可以控制在 $[0,1]$，表示gate打开的程度。

对于input gate，容易看到，$f(z_i)=1$ 表示门控打开，$g(z)$ 可以写进去；反之 $g(z)$ 就变为0。

对于forget gate，是 $f(z_f)=1$，表示保存当前Memory中的值 $c$。而 $f(z_f)=0$，才是表示要遗忘当前Memory中的值 $c$，也就是清空当前值 $c$。$c'$ 就是Memory更新后的值。$c'=g(z)f(z_i)+cf(z_f)$ 这个式子应该很好理解。

最后的输出 $a$ 就由output gate $f(z_o)$ 控制，显然 $f(z_o)=1$ 时才可以读取Memory的值 $h(c')$。这里也是加了个激活函数 $h$。

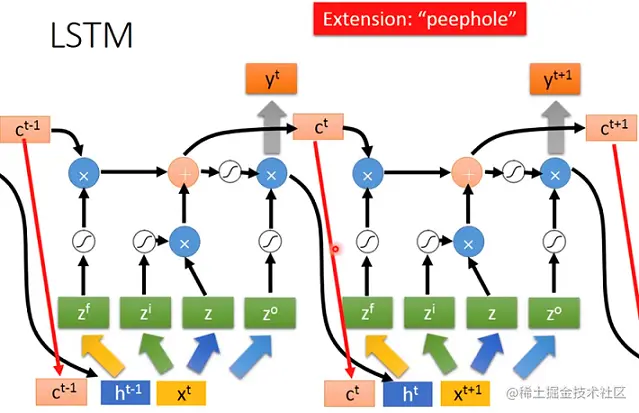

明白了Memory cell的具体结构，下面我们来看完整的LSTM的结构。下图是同一个LSTM在两个相邻时刻的情况。

我们观察上图，$t$ 时刻输入样本数据 $x^t$，它会先乘上一个矩阵，转换成 $z,z^f,z^i,z_o$ 这4个向量（因为我们从整个时序来考虑，所以是向量，实际上每个时刻输入的门控信号是一个值）。这4个向量就是控制信号。

此外在输入端还包括Memory cell里存储的值 $c^{t-1}$。上一时刻隐藏层的输出值 $h^{t-1}$。注意，这里有些朋友可能有些疑惑，输入为什么要考虑 $c^{t-1}$ 和 $h^{t-1}$ 两个值呢？RNN只需要考虑 $h^{t-1}$啊。其实，是因为有outgate，它决定了Memory是否可以读取，就算Memory cell的值更新了，output gate不给读取，那此时隐藏层输出的值肯定和cell的值不一样。

优势

LSTM有什么优势呢？

普通RNN存在的问题：

• 梯度消失：误差反向传递时，每一步会乘以权重w，w<1，乘完越来越小
• 梯度爆炸：w>1，乘完越来越大

LSTM的优势在于其可以解决梯度消失。不过LSTM不能解决梯度爆炸。

为什么LSTM可以解决梯度消失？

我们先回顾一下LSTM，在面对Memory cell时，cell里的值更新式子： $c'=g(z)f(z_i)+cf(z_f)$。

从式子中我们发现，LSTM在每个时间点，是把原来Memory cell的值和input值相加起来，而RNN是每个时间点的Memory都会被更新覆盖，这样有个很大的区别就是，LSTM的Memory中的值是和过去cell里的值以及输入有关的，除非被forget gate控制遗忘掉原来的值。

也就是说，RNN里权值weight对Memory的影响在每个时间点都会被清除，而LSTM里面，除非forget gate控制遗忘掉原来Memory的值，否则权值weight对Memory的影响不会被清除，而是会一直累加保留，因此它不会有梯度消失的问题。

此外，因为LSTM可以解决梯度消失的问题，所以在训练的时候我们可以把学习率设置小一点。

小结

现在我们回过头来理解下Long short-term Memory，其实这个名字的意思是比较长的短期记忆，因为普通RNN的时候在每次新的input进来时会清除Memory，是很short-term的，而LSTM增加了forget gate，是把这个short-term变长一些。

普通RNN因为权值对Memory的影响每次都会被清除，所以容易出现梯度消失或梯度爆炸，而LSTM可以解决RNN梯度消失的问题。但不能解决梯度爆炸。因为LSTM里Memory中的值是和过去cell里的值以及输入有关的，除非被forget gate控制遗忘掉原来的值，否则权值weight对Memory的影响不会被清除。

但是LSTM也有个明显的缺点，就是参数太多，训练难度加大，且容易过拟合。所以有人提出了一种参数更少但效果和LSTM相当的RNN网络——GRU。简单来说，GRU会把input gate和forget gate连接起来，input gate打开，forget gate会控制遗忘掉Memory的值，也就是说你要存储新的值时要把旧的值先遗忘掉。

参考

1. 台大李宏毅教授的机器学习课程 B站视频
