浏览器解析渲染页面

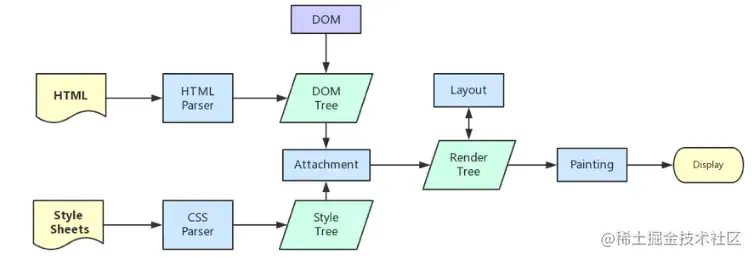

流程简述

浏览器内核拿到内容后，渲染步骤大致可以分为以下几步：

  1. 解析HTML，构建DOM树

  2. 解析CSS，生成CSS规则树

  3. 合并DOM树和CSS规则，生成render树

  4. 布局render树（Layout/reflow），负责各元素尺寸、位置的计算

  5. 绘制render(渲染)树（paint），绘制页面像素信息

  6. 浏览器会将各层的信息发送给GPU，GPU会将各层合成（composite），显示在屏幕上

OS:-- reflow：也称作layout，中文叫回流/重排，一般意味着元素的内容、结构、位置或尺寸发生了变化，需要重新计算样式和渲染树，这个过程称为reflow。

repaint：中文重绘，意味着元素发生的改变只是影响了元素的一些外观之类的时候(例如：背景色，边框颜色，文字颜色等)，此时只需要应用新样式绘制这个元素就可以了。

流程详解

1.根据 HTML 解析 DOM 树
  • 根据 HTML 的内容，将标签按照结构解析成为 DOM 树，DOM 树解析的过程是一个深度优先遍历。即先构建当前节点的所有子节点，再构建下一个兄弟节点。
  • 在读取 HTML 文档，构建 DOM 树的过程中，若遇到 script 标签，则 DOM 树的构建会暂停，直至脚本执行完毕。
2.根据 CSS 解析生成 CSS 规则树
  • 解析 CSS 规则树时 js 执行将暂停，直至 CSS 规则树就绪。
  • 浏览器在 CSS 规则树生成之前不会进行渲染。
3.结合 DOM 树和 CSS 规则树，生成渲染树
  • DOM 树和 CSS 规则树全部准备好了以后，浏览器才会开始构建渲染树。
  • 精简 CSS 并可以加快 CSS 规则树的构建，从而加快页面相应速度。
4.根据渲染树计算每一个节点的信息（布局）
  • 布局：通过渲染树中渲染对象的信息，计算出每一个渲染对象的位置和尺寸
  • 回流：在布局完成后，发现了某个部分发生了变化影响了布局，那就需要倒回去重新渲染。
5.根据计算好的信息绘制页面
  • 绘制阶段，系统会遍历呈现树，并调用呈现器的“paint”方法，将呈现器的内容显示在屏幕上。
  • 重绘：某个元素的背景颜色，文字颜色等，不影响元素周围或内部布局的属性，将只会引起浏览器的重绘。
  • 回流：某个元素的尺寸发生了变化，则需重新计算渲染树，重新渲染。


思考：如何减少回流和重绘？

我们都知道： Reflow要比Repaint更花费时间，也就更影响性能。要尽量避免过多的Reflow。那该怎么来解决呢？

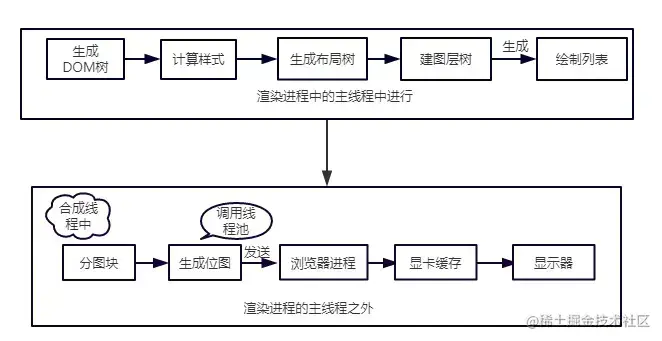

我们首先来回顾一下渲染流水线的流程:


想要尽量减少回流和重绘的次数，提高性能，首先我们得先知道触发条件。

常见的触发回流的情况：

  1. 一个 DOM 元素的几何属性变化，常见的几何属性有width、height、padding、margin、left、top、border 等等, 这个很好理解。
  2. 使 DOM 节点发生增减或者移动。
  3. 读写 offset族、scroll族和client族属性的时候，浏览器为了获取这些值，需要进行回流操作。
  4. 调用 window.getComputedStyle 方法。

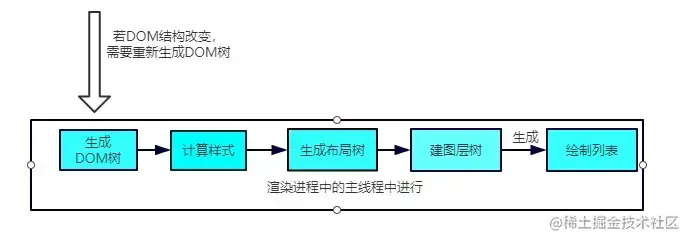

现在我们来看看回流过程。

依照上面的渲染流水线，触发回流的时候，如果 DOM 结构发生改变，则重新渲染 DOM 树，然后将后面的流程(包括主线程之外的任务)全部走一遍。


相当于将解析和合成的过程重新又走了一遍，开销是非常大的。

常见的触发重绘的情况：

当 DOM 的修改导致了样式的变化，并且没有影响几何属性的时候，会导致重绘(repaint)。

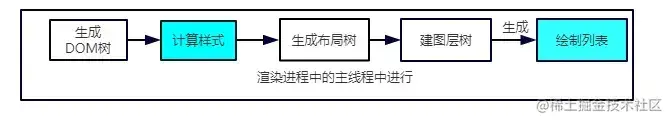

重绘过程:由于没有导致 DOM 几何属性的变化，因此元素的位置信息不需要更新，从而省去布局的过程。流程如下：


跳过了生成布局树和建图层树的阶段，直接生成绘制列表，然后继续进行分块、生成位图等后面一系列操作。

所以说：重绘不一定导致回流，但回流一定发生了重绘。

知道上面的原理之后，对于开发过程有什么指导意义呢？

  1. 避免频繁使用 style，而是采用修改class的方式。
  2. 使用createDocumentFragment进行批量的 DOM 操作。
  3. 对于 resize、scroll 等进行防抖/节流处理。
  4. 添加 will-change: tranform ，让渲染引擎为其单独实现一个图层，当这些变换发生时，仅仅只是利用合成线程去处理这些变换，而不牵扯到主线程，大大提高渲染效率。当然这个变化不限于tranform, 任何可以实现合成效果的 CSS 属性都能用will-change来声明。

PS:想要了解更多关于回流和重绘，可以看我这一篇文章 🔥什么是重绘和重排？ 如何去避免？

感谢阅读，希望能对你有所帮助,文章若有错误或者侵权，可以在评论区留言或在我的主页添加公众号联系我。

写作不易，如果觉得不错，可以「点赞」+「评论」 谢谢支持❤
