前言

block底层源码

block编译成一个什么样的结构

block invoke-isa-签名-捕获-保存-释放

一.`block`通过`clang`分析

1.未捕获外部变量

int main(){

    int a = 5;
    void(^block)(void) = ^{
    };
    block();
    return 0;
}

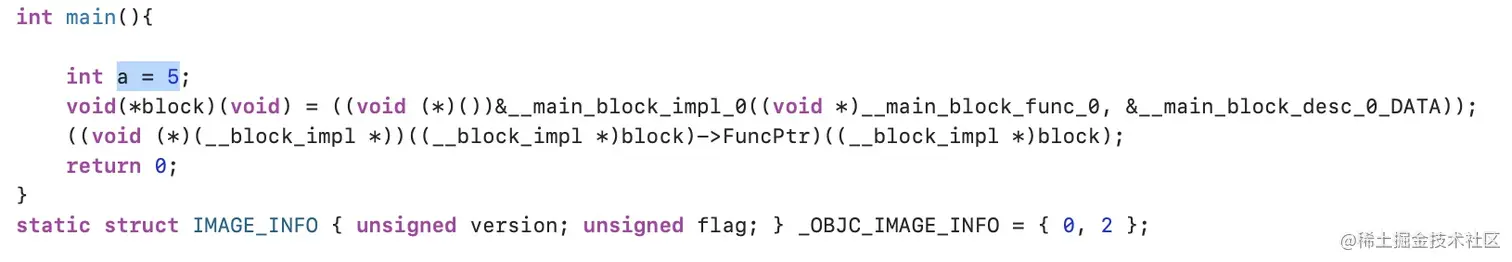

通过 xcrun -sdk iphonesimulator clang -arch arm64 -rewrite-objc block.c -o block.cpp 生成.cpp文件查看cpp文件

block是一个__main_block_impl_0结构体

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};

而我们的cpp调用的就是这个结构体中的构造函数__main_block_impl_0 该构造函数对block结构体中相关属性进行设置

 __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;//方法保存 block任务保存在FuncPtr中
    Desc = desc;
  }

void(*block)(void) = __main_block_impl_0(__main_block_func_0, &__main_block_desc_0_DATA));
block->FuncPtr(block); 调用FuncPtr方法传入block

2.捕获未使用`__block`修饰的外部变量

int main(){

    int a = 5;
    void(^block)(void) = ^{
        printf("%d",a);
    };
    block();
    return 0;
}

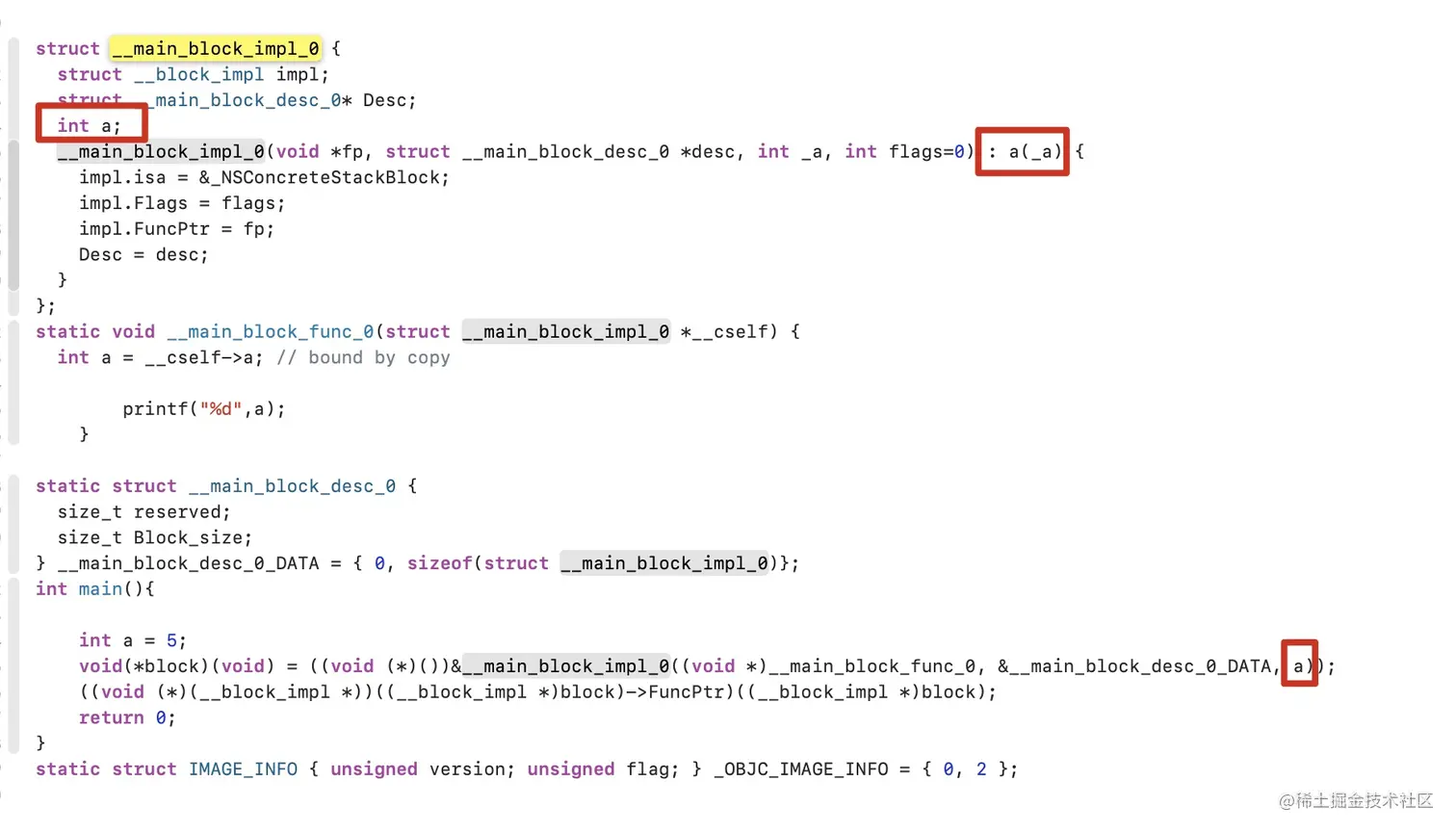

通过上面的代码发现：

当捕获外部变量时，block结构体中会多一个成员变量a，并且构造函数也会多一个参数a
如果没有__block修饰，则通过值拷贝的方式，对其成员变量a进行赋值
在执行block任务时，从结构体中获取对应的成员变量__cself->a，进行处理
我们还发现编译时isa指向的是一个栈block 按以往这个应该是个堆block 那么在运行时做了什么变为堆block

3.捕获使用__block修饰的外部变量

int main(){

    __block int a = 5;
    void(^block)(void) = ^{
        a++;
        printf("%d",a);
    };
    block();
    return 0;
}

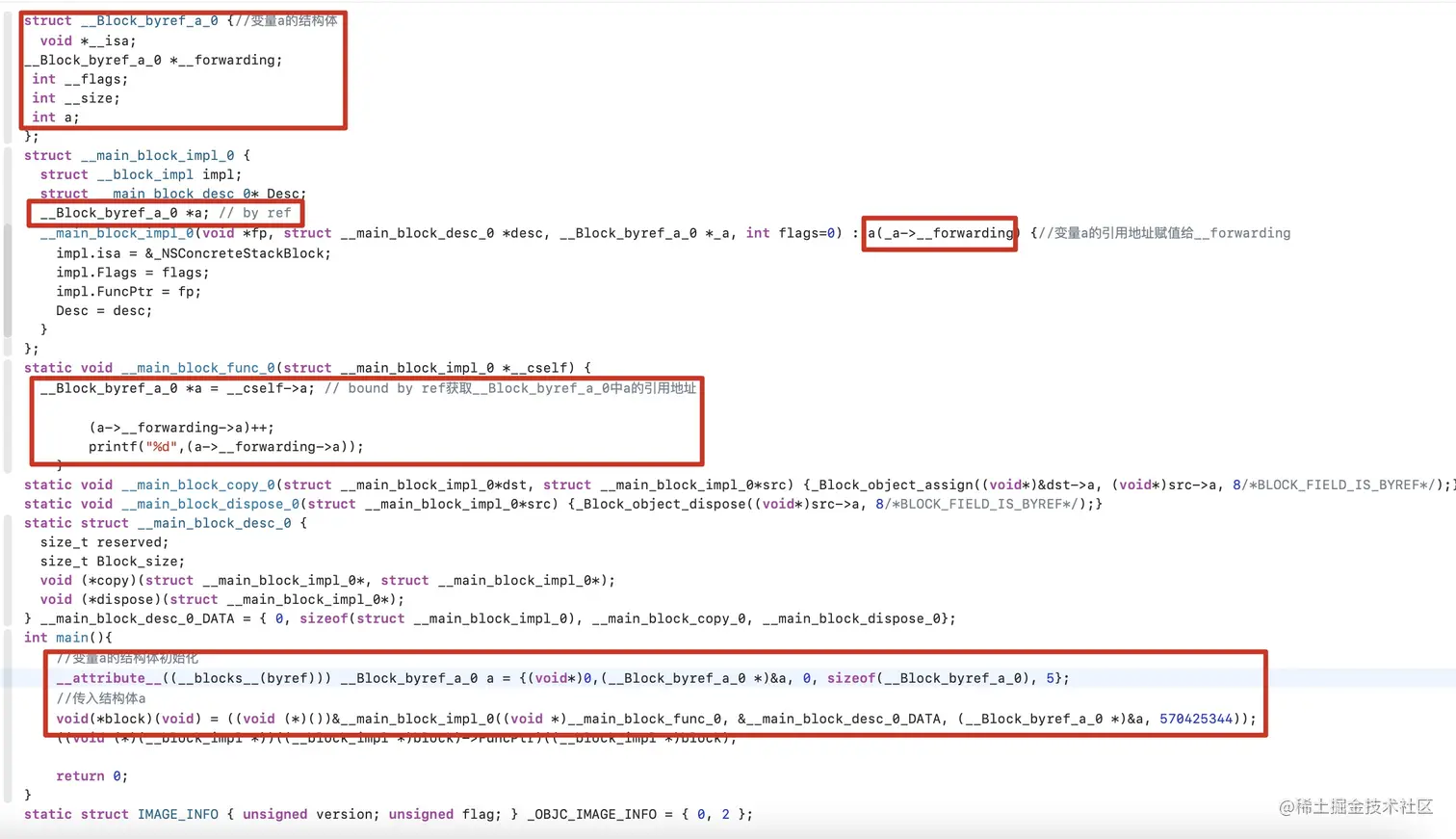

__block修饰的外部变量又有什么区别呢，见下面编译结果：

当外部变量使用__block修饰时，会封装成一个结构体__Block_byref_a_0
block结构体中，多出一个属性a，属性a的类型为__Block_byref_a_0
a的地址会赋值到__Block_byref_a_0结构体的__forwarding属性中

二.`block`汇编分析得到签名`copy`过程

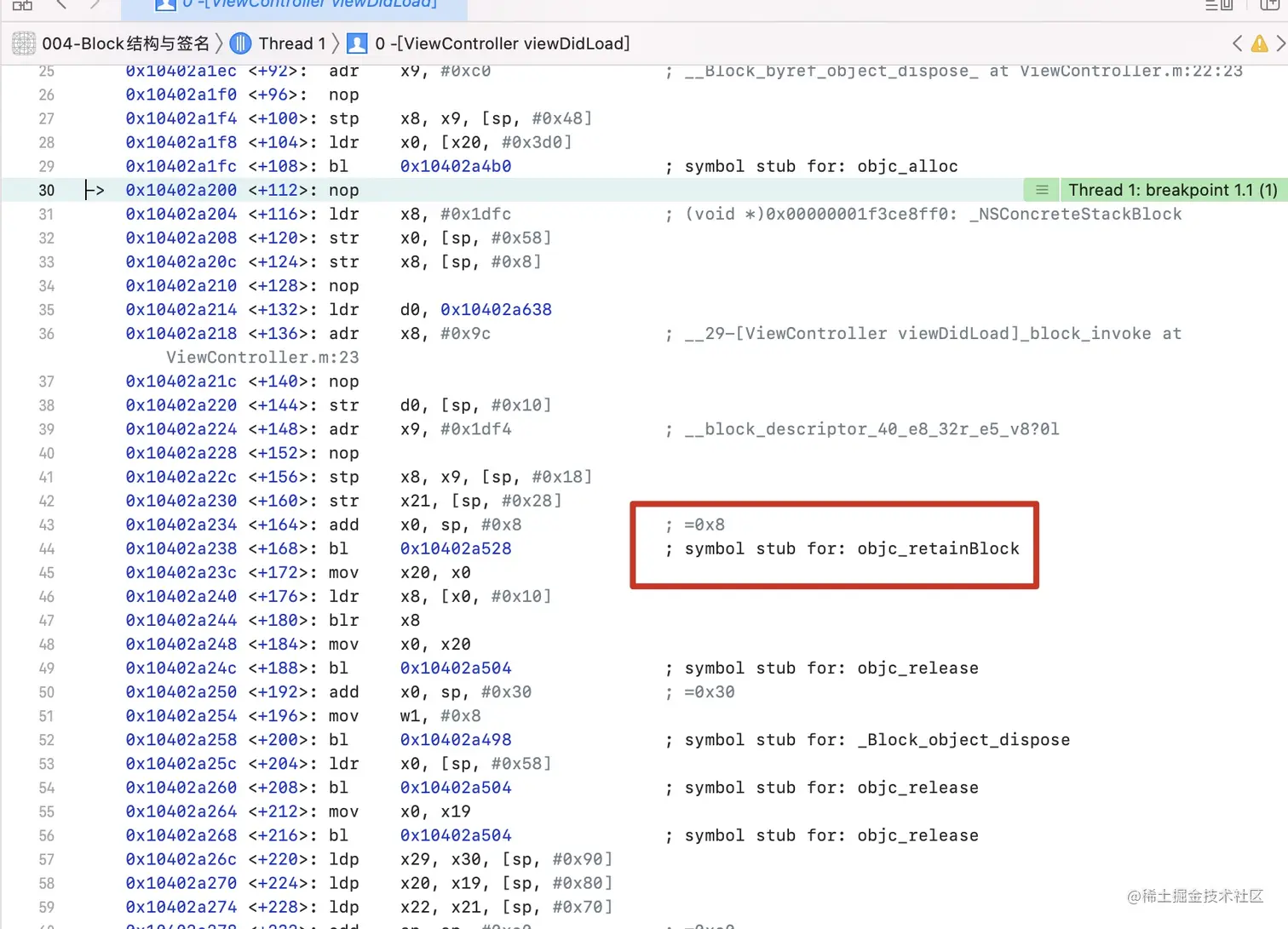

在block设置断点查看汇编

设置objc_retainBlock系统符号断点继续运行

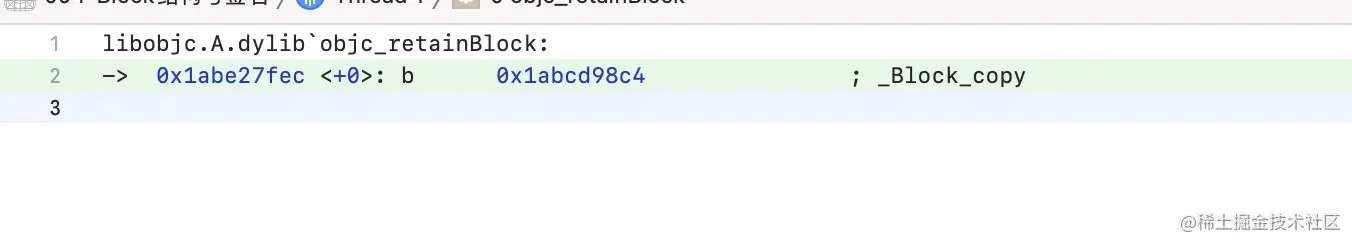

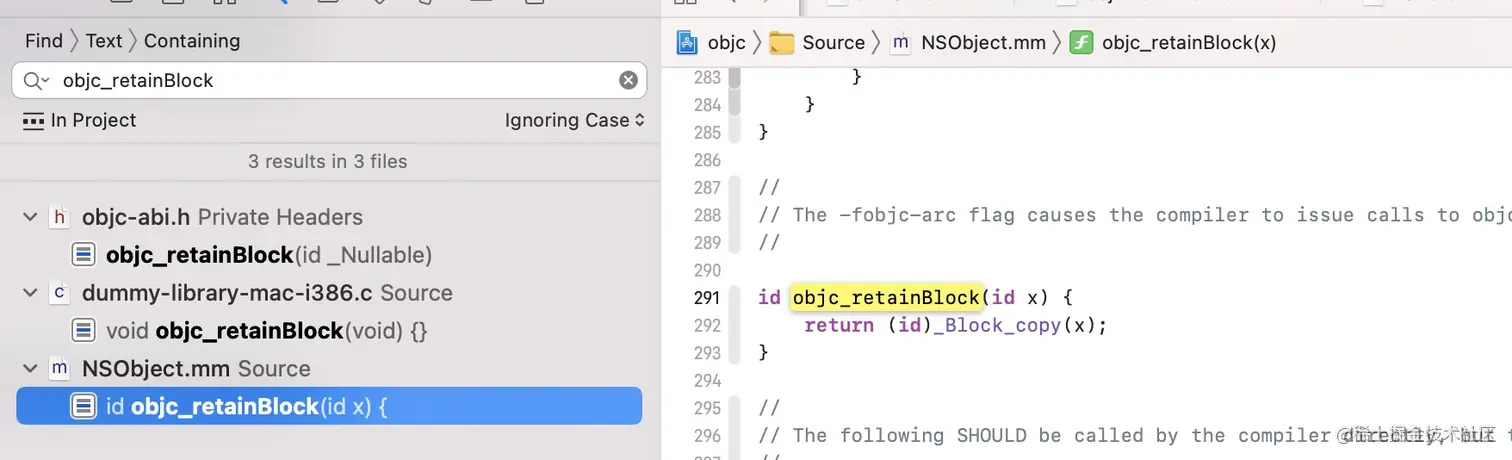

发现objc_retainBlock来自libobjc.A.dylib 也就是我们熟悉的objc库在 libobjc.A.dylib源码里面查找objc_retainBlock

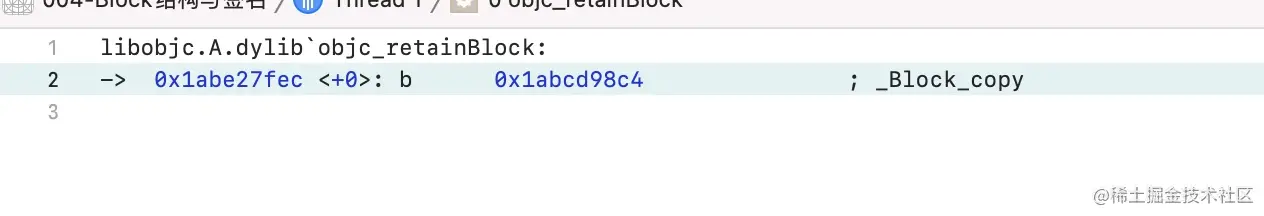

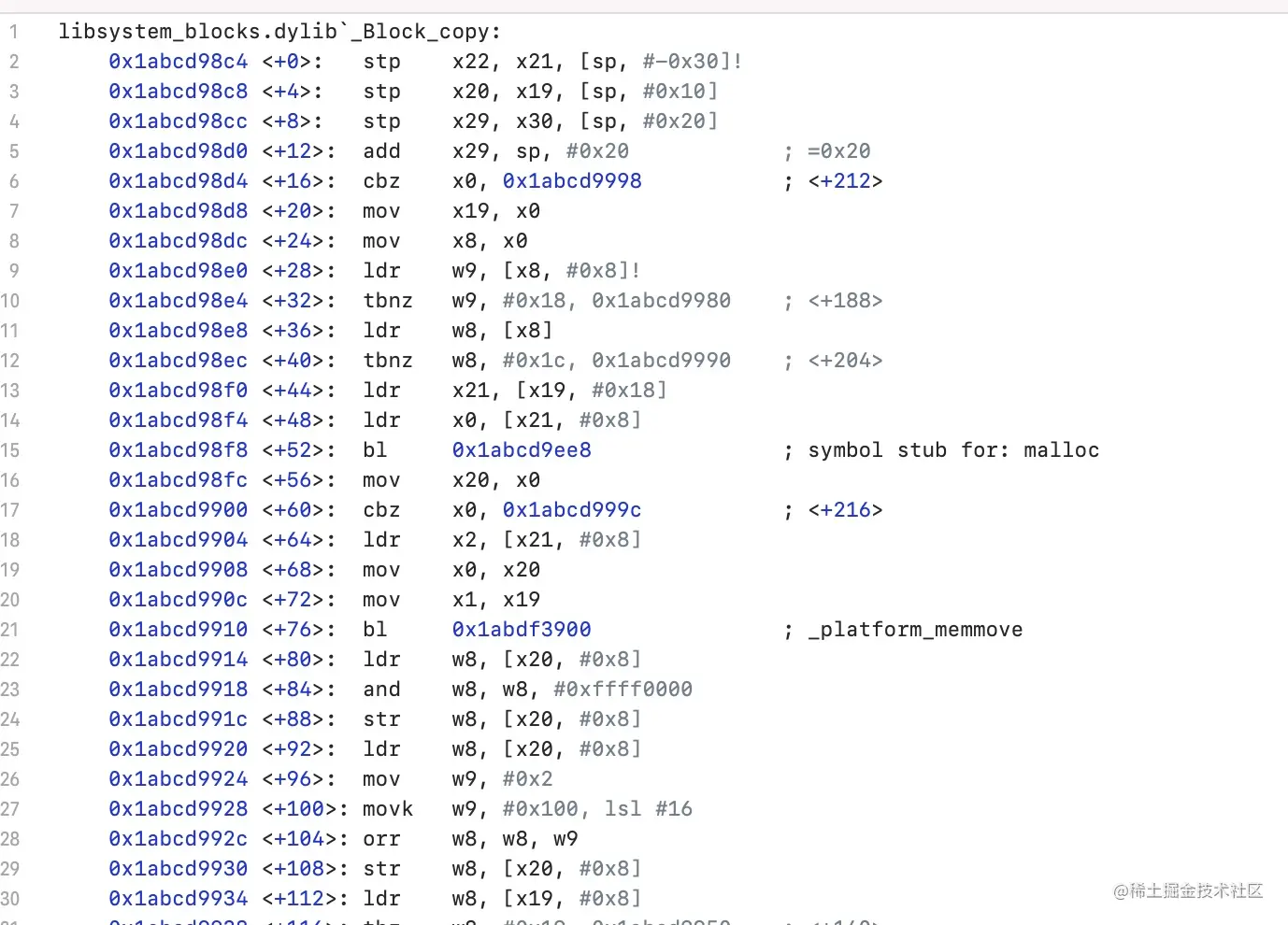

我们查看一下 _Block_copy 发现不属于libobjc.A.dylib

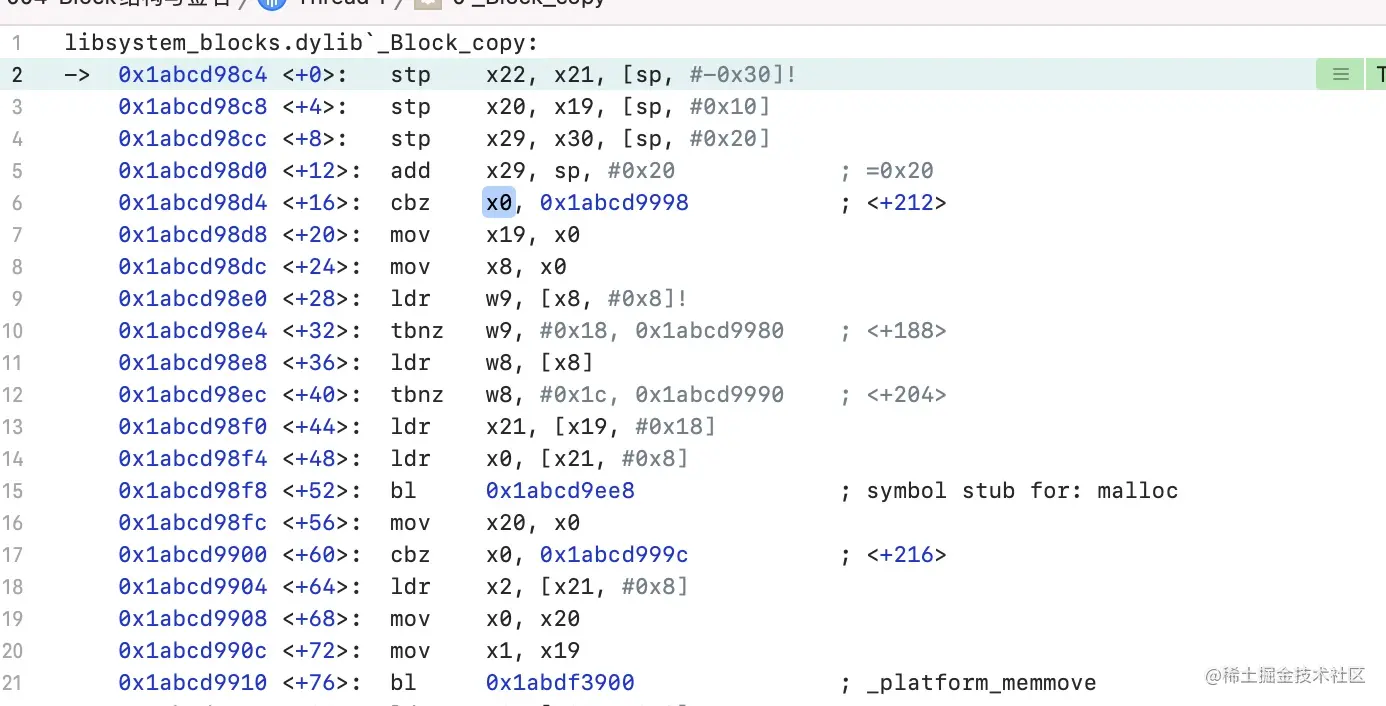

可以发现_Block_copy在libsystem_blocks.dylib库中

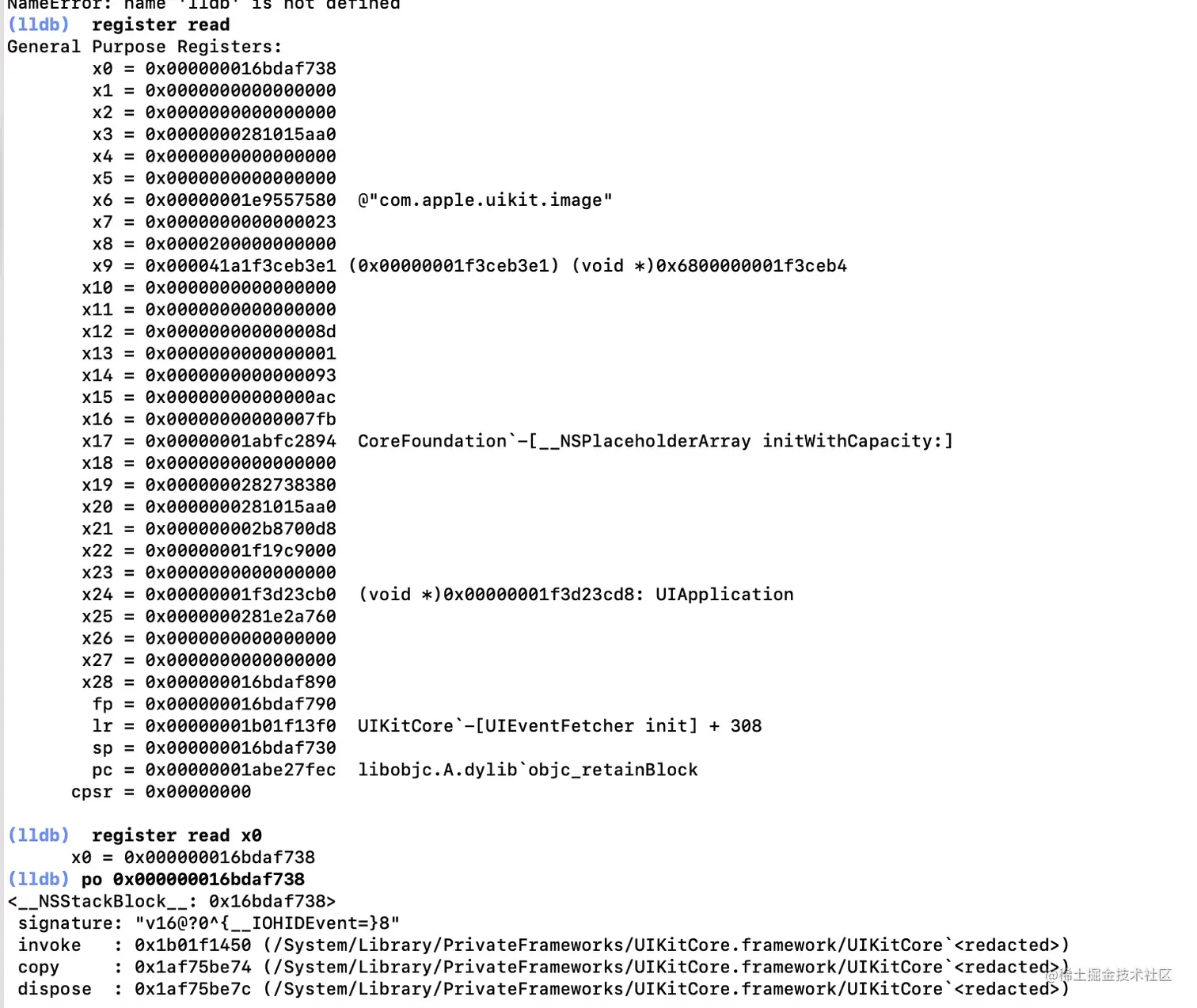

通过跟踪汇编的方式，跟踪其内存变化过程。当程序运行到objc_retainBlock时，通过读取寄存器，分析block的数据状态变化。见下图：

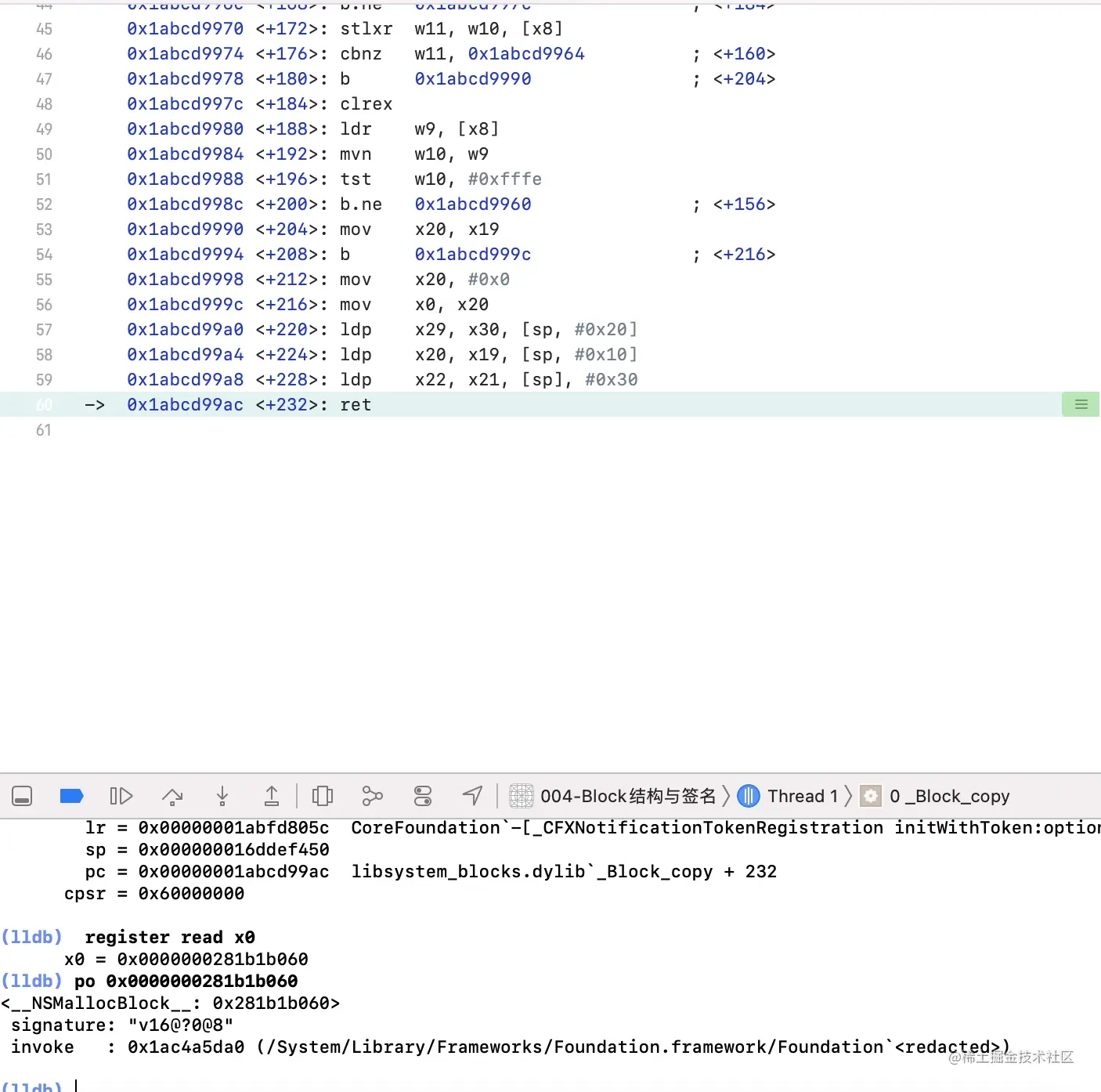

调用objc_retainBlock方法时，此时依然是一个栈block。继续跟踪汇编，运行至_Block_copy，很显然block通过该方法完成了内存的变化，如何验证呢？汇编流程很长，在retq的地方设置断点，也就是在方法return的地方设置断点，查看其最终的处理结果，见下图：

同样通过读取寄存器x0，获取block此时为__NSMallocBlock__，并且地址发生了改变，从栈区拷贝到了堆区。

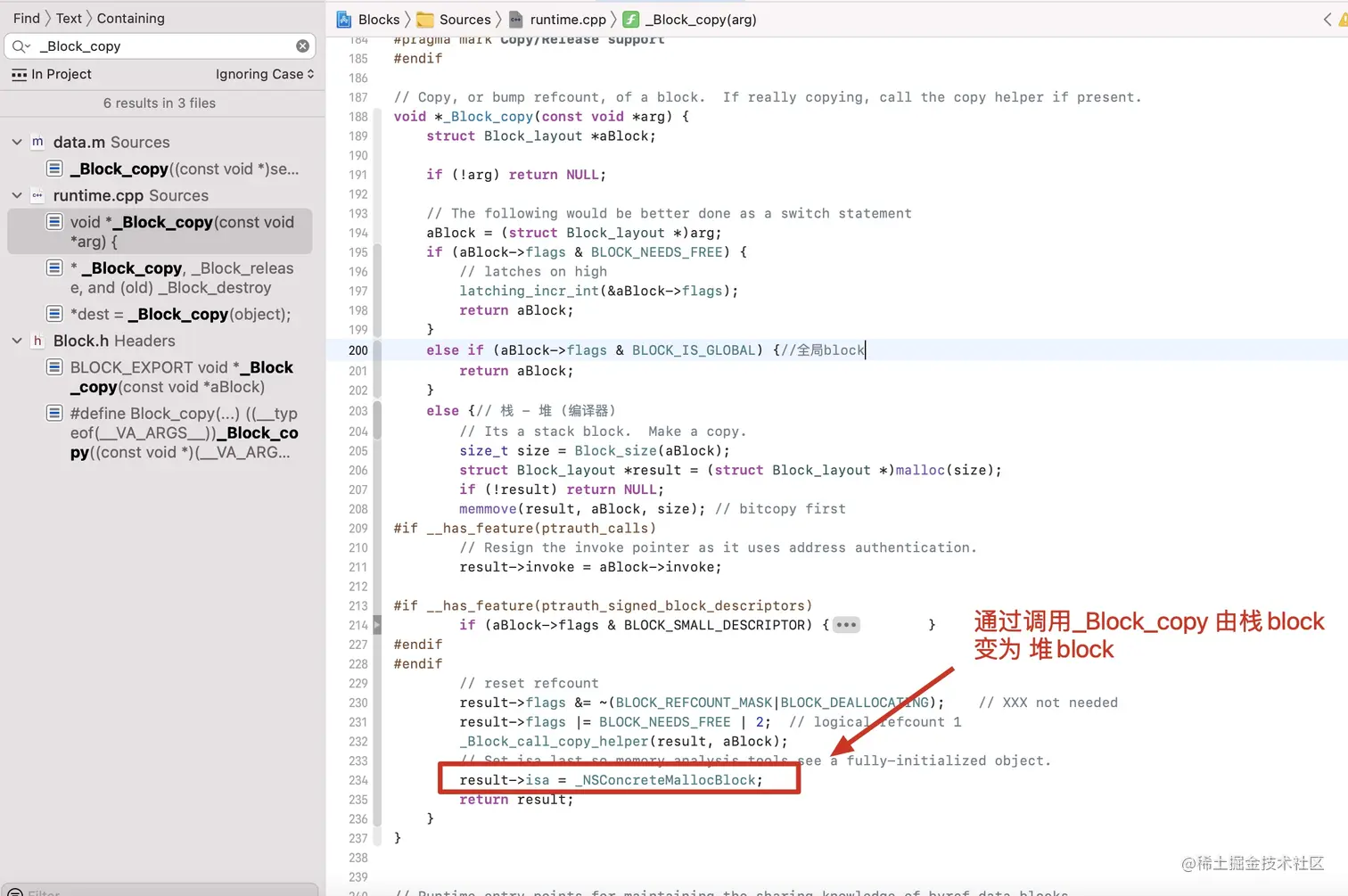

通过libclosure-79 搜索 _Block_copy 如下图:

至此，可以得出结论，捕获了外部变量的block，编译时是栈block，在运行时通过_Block_copy方法会copy到堆区，变成堆block。

**po [NSMethodSignature signatureWithObjCTypes:"v16@?0"]**

<NSMethodSignature: 0x60000043faa0>

    number of arguments = 1

    frame size = 224

    is special struct return? NO

    return value: -------- -------- -------- --------

        type encoding (v) 'v'

        flags {}

        modifiers {}

        frame {offset = 0, offset adjust = 0, size = 0, size adjust = 0}

        memory {offset = 0, size = 0}

    argument 0: -------- -------- -------- --------

        type encoding (@) '@?'

        flags {isObject, isBlock}

        modifiers {}

        frame {offset = 0, offset adjust = 0, size = 8, size adjust = 0}

        memory {offset = 0, size = 8}

        block签名'@?'

三.blocklayout的结构

Block_layout中包括一些属性：

isa isa指向确定block类型
flags 标识码
reserved 保留字段
invoke 函数，也就是FuncPtr

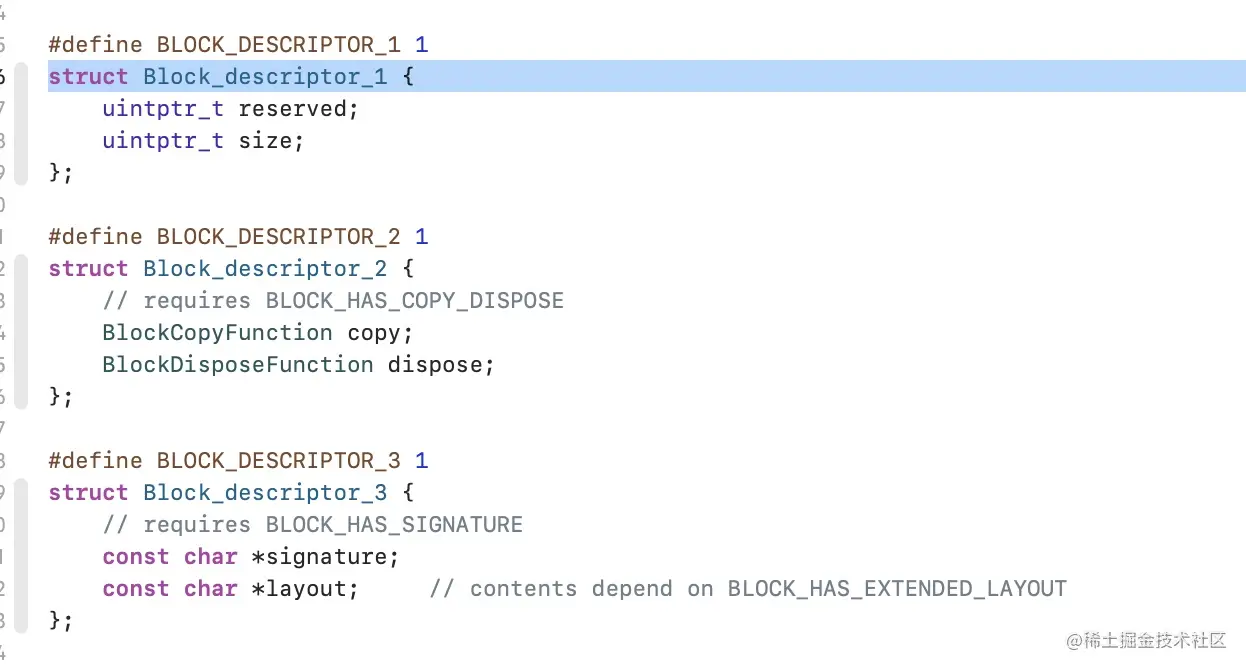

descriptor 相关附加信息 block的Block_descriptor_1相关属性是必然存在，其中reserved为保留字段，size为block的大小；但是Block_descriptor_3是可选的参数。而这里就通过flag字段来判断block是否存在Block_descriptor_3的相关属性。Block_descriptor的get方法可以发现，通过地址平移的方式获取对应的值，并且在获取Block_descriptor_3时会判断Block_descriptor_2是否存在，如果不存在，就不需要添加Block_descriptor_2的地址空间。见下图：

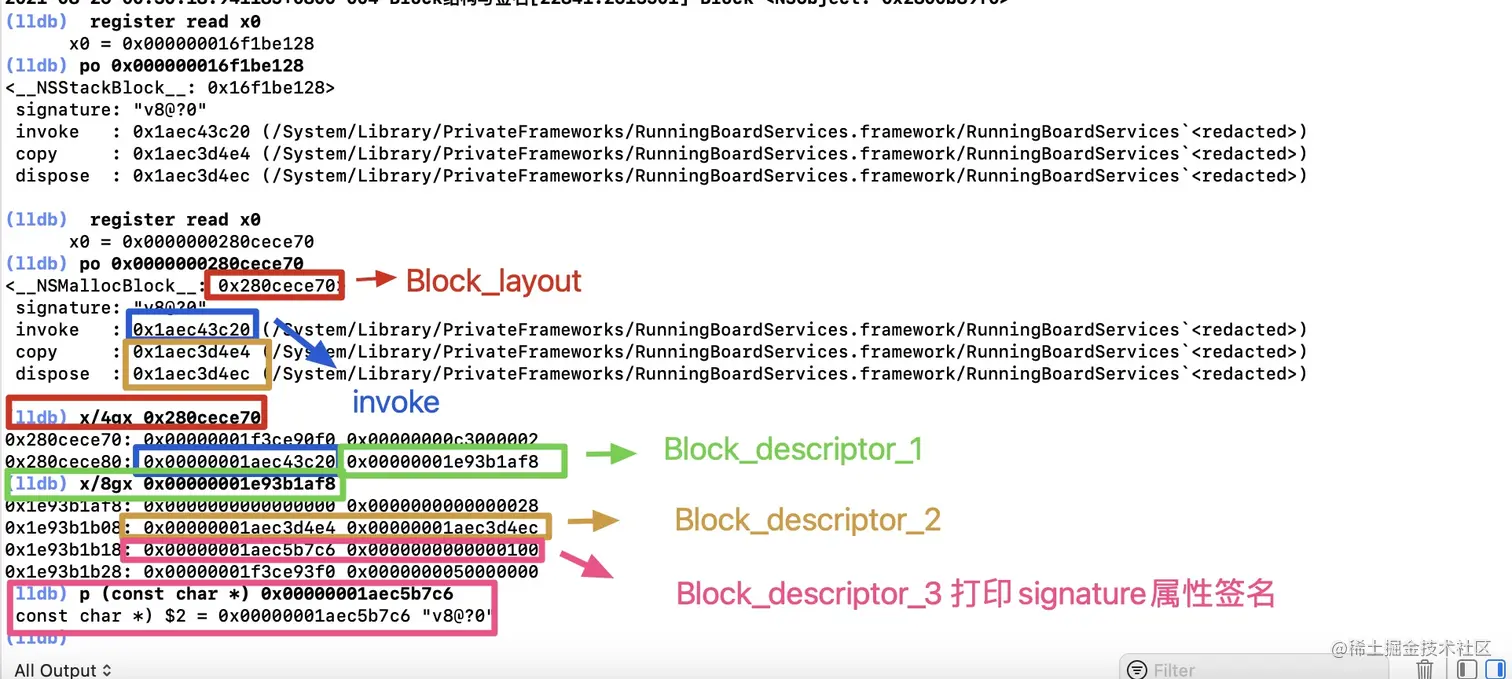

我们可以通过lldb进行相关的验证：签名在Block_descriptor_3的signature属性中。

四.block的捕获变量生命周期

block是如何捕获外部变量的呢，block三重拷贝过程是怎样的？回到cpp文件！查看__ViewController__viewDidLoad_block_desc_0结构体的定义。见下图：

该结构体即对应源码中的__ViewController__viewDidLoad_block_desc_0信息。其中reserved和size对应Block_descriptor_1的两个属性；另外，void (*copy)和void (*dispose)对应Block_descriptor_2的两个方法；在copy方法的实现中，会调用_Block_object_assign，此过程即为外部变量的捕获和释放过程。

在源码中全局搜索_Block_object_assign，得到以下注释信息：

_Block_object_assign和_Block_object_dispose的flags参数设置为：

BLOCK_FIELD_IS_OBJECT (3)，捕获Objective-C Object的情况
BLOCK_FIELD_IS_BLOCK (7)，捕获另一个block的情况

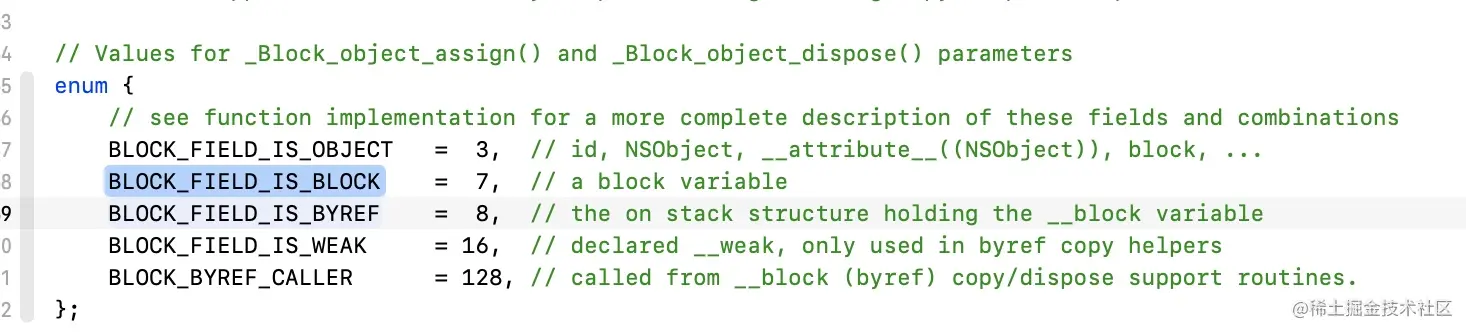

BLOCK_FIELD_IS_BYREF (8)，捕获__block变量的情况其枚举定义，见下图：

_Block_object_assign源码分析

//
// When Blocks or Block_byrefs hold objects then their copy routine helpers use this entry point
// to do the assignment.
//
void _Block_object_assign(void *destArg, const void *object, const int flags) {
    const void **dest = (const void **)destArg;
    switch (os_assumes(flags & BLOCK_ALL_COPY_DISPOSE_FLAGS)) {
      case BLOCK_FIELD_IS_OBJECT:
        /*******
        id object = ...;
        [^{ object; } copy];
        ********/
        // _Block_retain_object_default = fn (arc)
        //如果持有变量是`BLOCK_FIELD_IS_OBJECT`类型，即没有`__block`修饰，指针指向该对象，将对该对象进行持有，引用计数加`1`
        _Block_retain_object(object);
        *dest = object;
        break;

      case BLOCK_FIELD_IS_BLOCK:
        /*******
        void (^object)(void) = ...;
        [^{ object; } copy];
        ********/
        //如果是`BLOCK_FIELD_IS_BLOCK`类型，捕获一个`block`，则进行`_Block_copy`操作
        *dest = _Block_copy(object);
        break;

      case BLOCK_FIELD_IS_BYREF | BLOCK_FIELD_IS_WEAK:
      case BLOCK_FIELD_IS_BYREF:
        /*******
         // copy the onstack __block container to the heap
         // Note this __weak is old GC-weak/MRC-unretained.
         // ARC-style __weak is handled by the copy helper directly.
         __block ... x;
         __weak __block ... x;
         [^{ x; } copy];
         ********/

        //如果是BLOCK_FIELD_IS_BYREF，即有`__block`修饰，则会调用`_Block_byref_copy`
        *dest = _Block_byref_copy(object);
        break;

      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK:
        /*******
         // copy the actual field held in the __block container
         // Note this is MRC unretained __block only.
         // ARC retained __block is handled by the copy helper directly.
         __block id object;
         __block void (^object)(void);
         [^{ object; } copy];
         ********/

        *dest = object;
        break;

      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_OBJECT | BLOCK_FIELD_IS_WEAK:
      case BLOCK_BYREF_CALLER | BLOCK_FIELD_IS_BLOCK  | BLOCK_FIELD_IS_WEAK:
        /*******
         // copy the actual field held in the __block container
         // Note this __weak is old GC-weak/MRC-unretained.
         // ARC-style __weak is handled by the copy helper directly.
         __weak __block id object;
         __weak __block void (^object)(void);
         [^{ object; } copy];
         ********/

        *dest = object;
        break;

      default:
        break;
    }
}

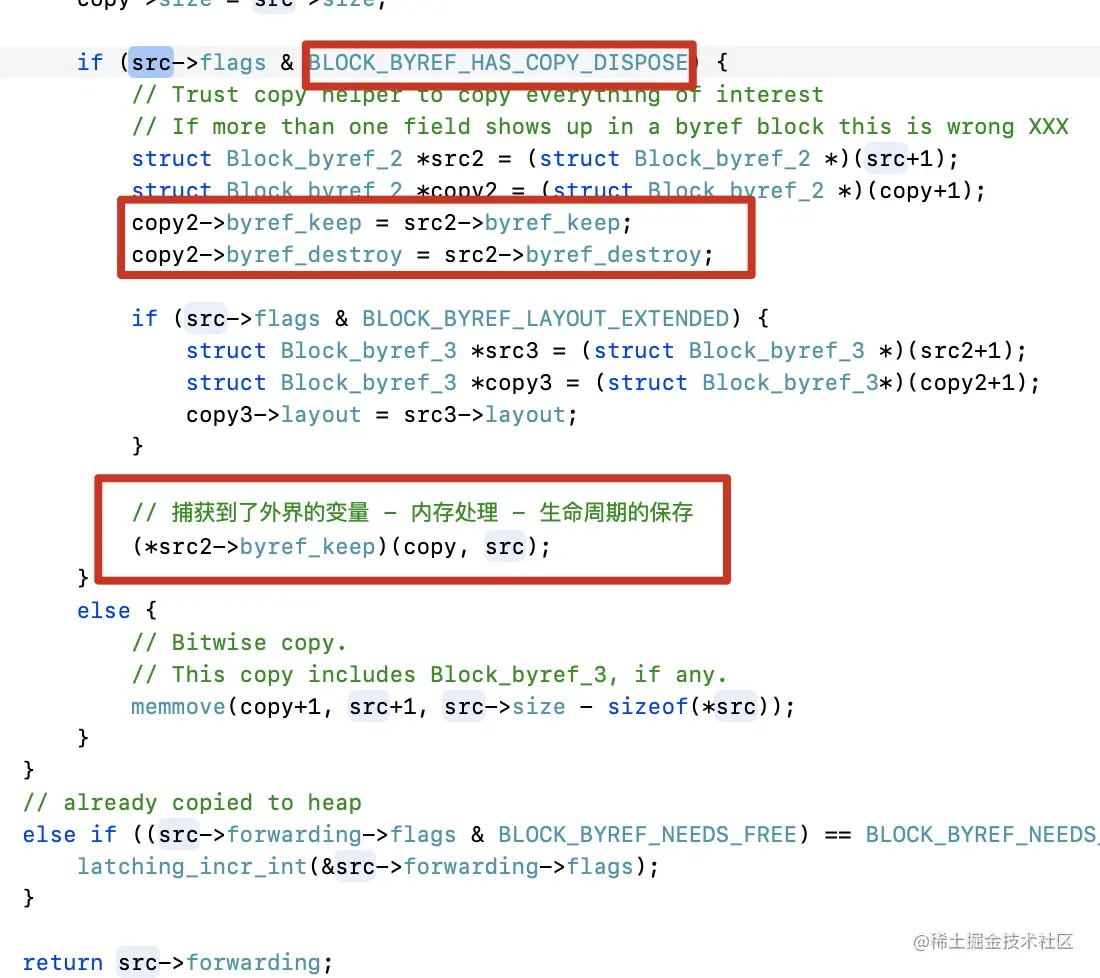

_Block_byref_copy实现源码

static struct Block_byref *_Block_byref_copy(const void *arg) {
    struct Block_byref *src = (struct Block_byref *)arg;

    // __block 内存是一样 同一个家伙
    //
    if ((src->forwarding->flags & BLOCK_REFCOUNT_MASK) == 0) {
        // src points to stack
        struct Block_byref *copy = (struct Block_byref *)malloc(src->size);
        copy->isa = NULL;
        // byref value 4 is logical refcount of 2: one for caller, one for stack
        copy->flags = src->flags | BLOCK_BYREF_NEEDS_FREE | 4;
        copy->forwarding = copy; // patch heap copy to point to itself
        src->forwarding = copy;  // patch stack to point to heap copy
        copy->size = src->size;

        if (src->flags & BLOCK_BYREF_HAS_COPY_DISPOSE) {
            // Trust copy helper to copy everything of interest
            // If more than one field shows up in a byref block this is wrong XXX
            struct Block_byref_2 *src2 = (struct Block_byref_2 *)(src+1);
            struct Block_byref_2 *copy2 = (struct Block_byref_2 *)(copy+1);
            copy2->byref_keep = src2->byref_keep;
            copy2->byref_destroy = src2->byref_destroy;

            if (src->flags & BLOCK_BYREF_LAYOUT_EXTENDED) {
                struct Block_byref_3 *src3 = (struct Block_byref_3 *)(src2+1);
                struct Block_byref_3 *copy3 = (struct Block_byref_3*)(copy2+1);
                copy3->layout = src3->layout;
            }

            // 捕获到了外界的变量 - 内存处理 - 生命周期的保存
            (*src2->byref_keep)(copy, src);
        }
        else {
            // Bitwise copy.
            // This copy includes Block_byref_3, if any.
            memmove(copy+1, src+1, src->size - sizeof(*src));
        }
    }
    // already copied to heap
    else if ((src->forwarding->flags & BLOCK_BYREF_NEEDS_FREE) == BLOCK_BYREF_NEEDS_FREE) {
        latching_incr_int(&src->forwarding->flags);
    }

    return src->forwarding;
}

将外部对象封装成结构体Block_byref *src
如果是BLOCK_FIELD_IS_BYREF，则会调用malloc，生成一个Block_byref *copy
设置forwarding，保证block内部和外部都指向同一个对象

copy->forwarding = copy;
src->forwarding = copy;

Block_byref中keep函数和destroy处理，并进行byref_keep函数的调用

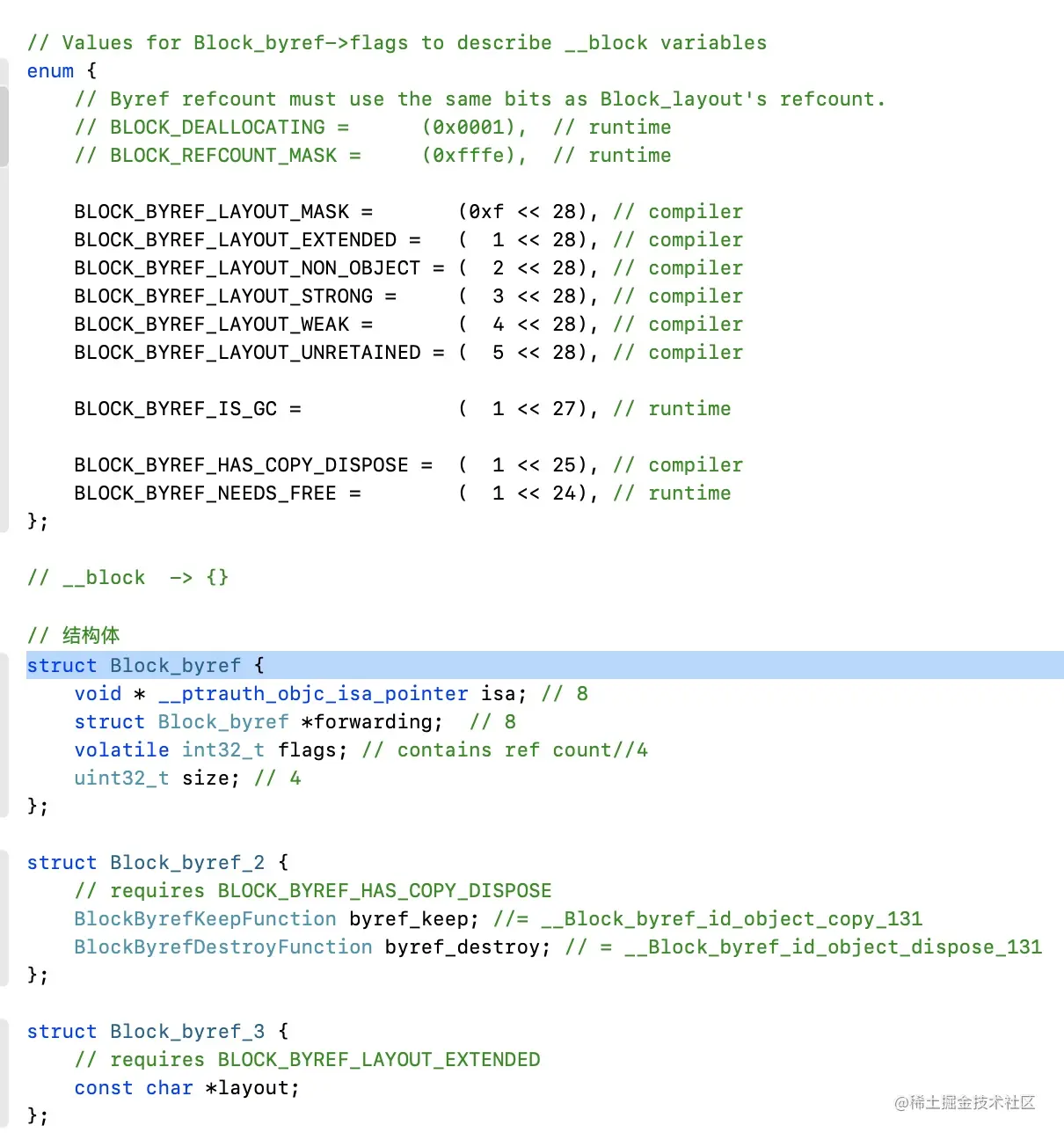

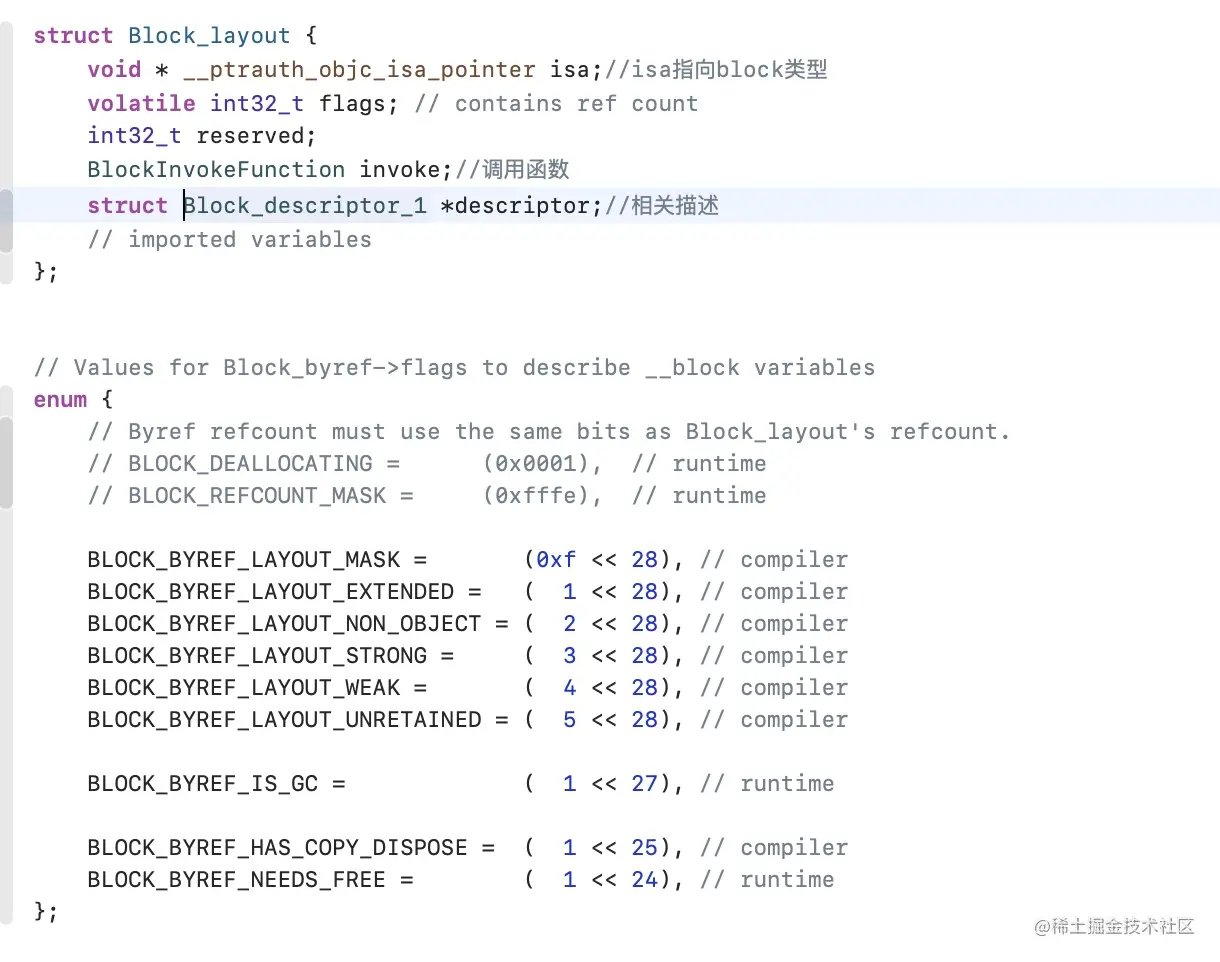

Block_byref的设计思路和Block_layout中descriptor流程类似，通过byref->flag标识码判断对应的属性，以此来判断Block_byref_2是否存在，Block_byref定义见下图：

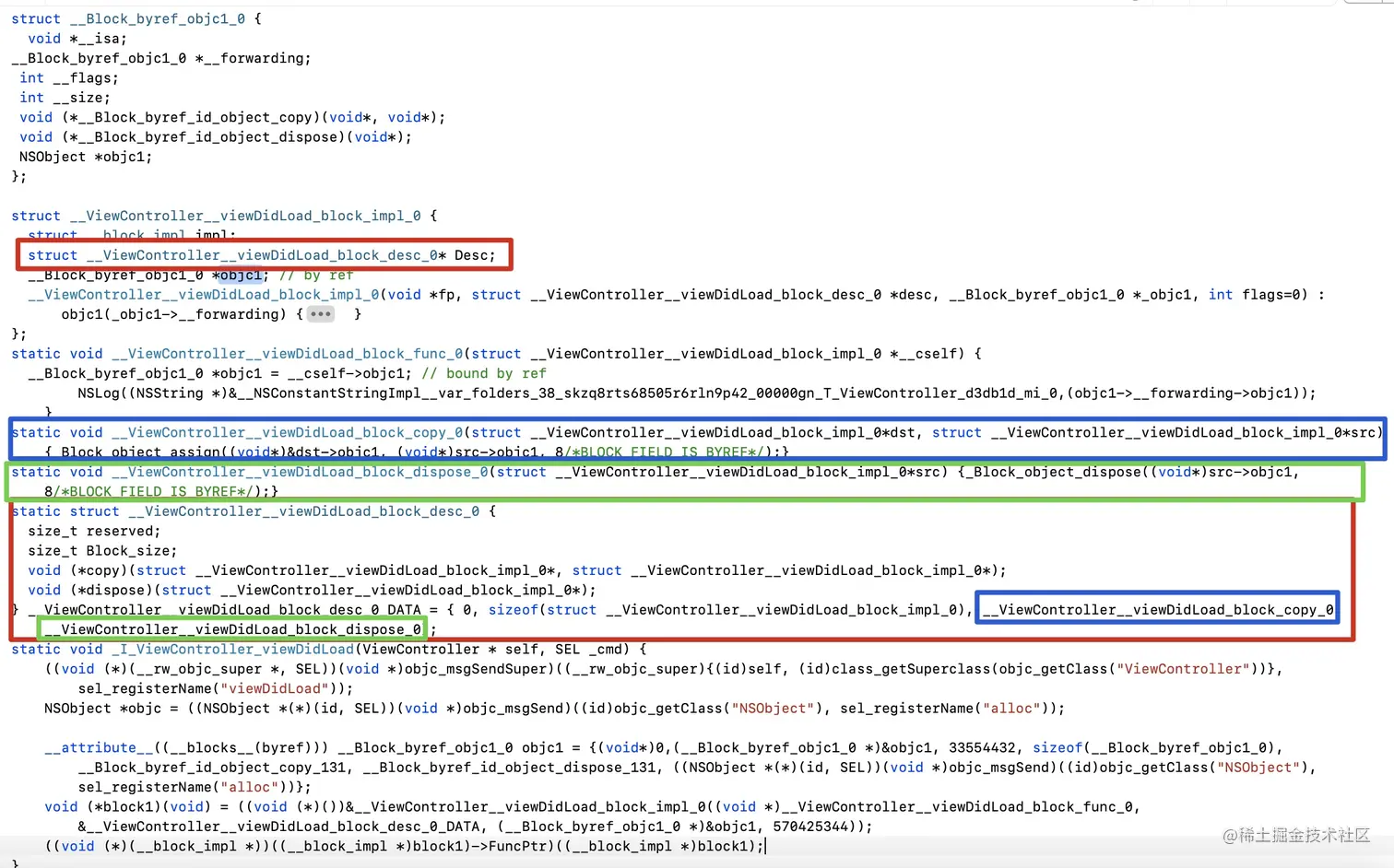

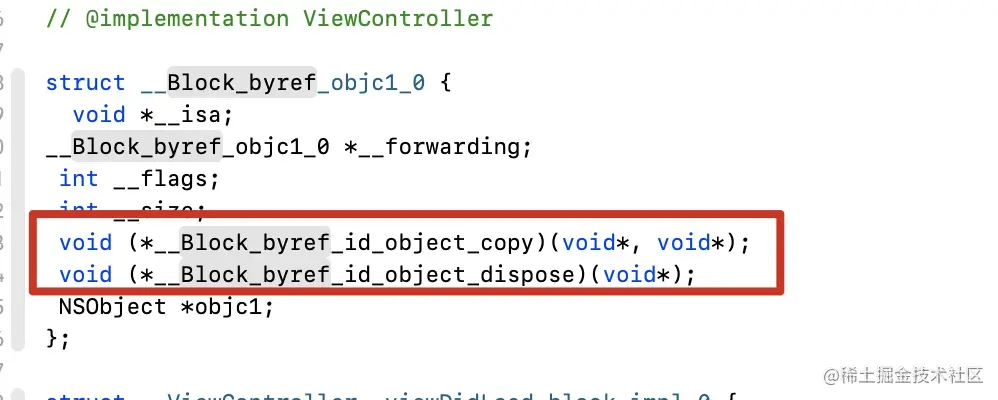

如果用__block修饰了外部变量，编译生成的cpp文件中，Block_byref结构体中就会默认生成两个方法，即对应Block_byref_2的keep方法和destory方法，见下图:

在cpp文件中搜索这两个函数的实现，见下图:

此过程会再次调用_Block_object_assign函数，对Block_byref结构体中的对象进行BLOCK_FIELD_IS_OBJECT流程处理。

至此block的三重拷贝流程如下：

block的拷贝，即将栈区block，拷贝至堆区
__block修饰的对象，对应的Block_byref结构体的拷贝
对Block_byref修饰的对象，调用_Block_object_assign函数进行修饰处理
