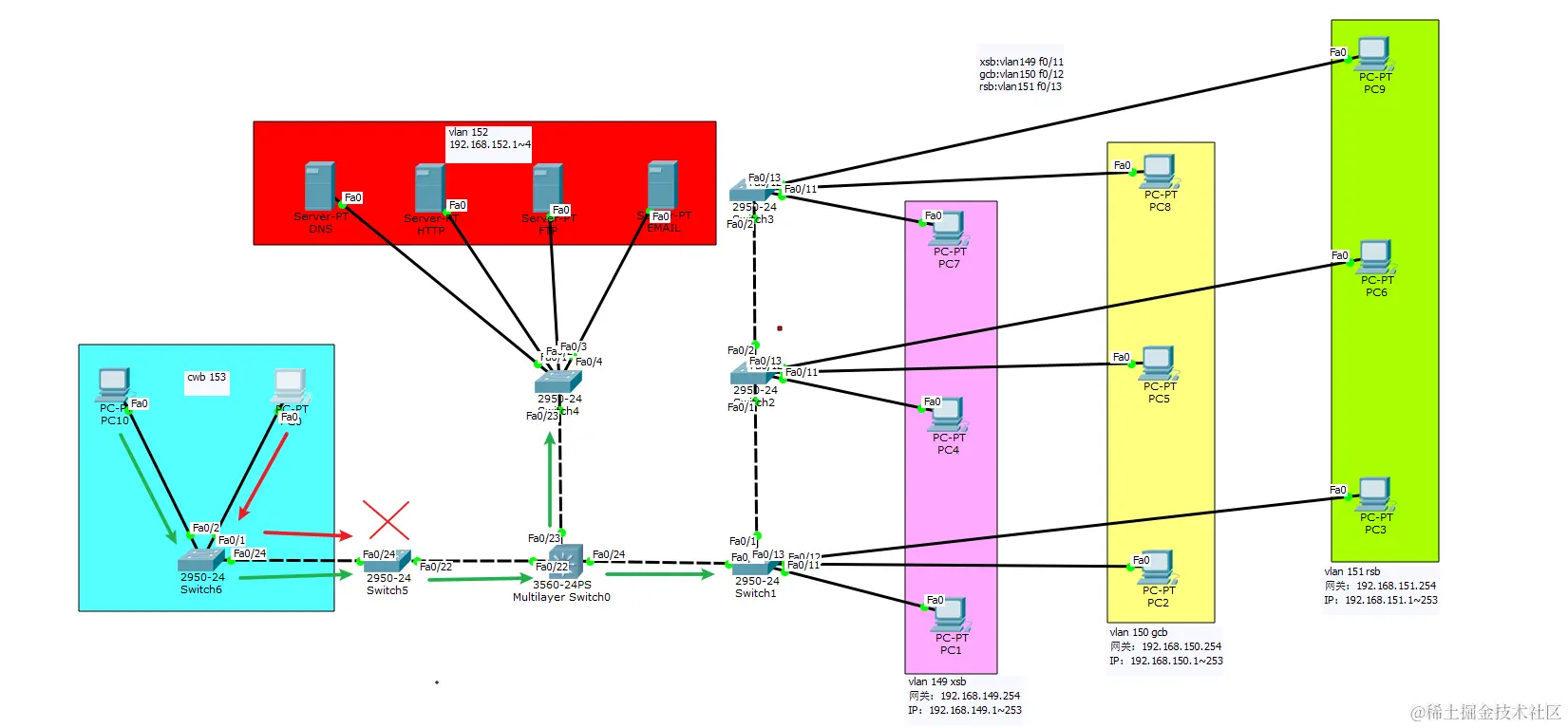

结构
新建财务部 153
pc0为内部存储资料的电脑，禁止上外网
pc10可以正常和其他部门联通
switch6——f0/24——switch5——f0/22——switch0
\
一、三层交换机设置
改成路由口就能配置ip
no switchport关闭二层接口并启用三层接口
conf t
int f0/22
no switchport
ip address 192.168.153.254 255.255.255.0
\
二、switch5设置
conf t
int f0/24
shutdown
switchport mode access

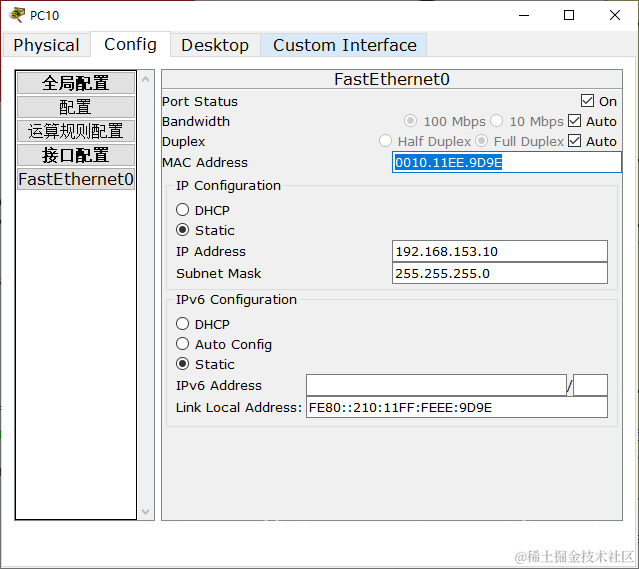

复制信任电脑MAC地址

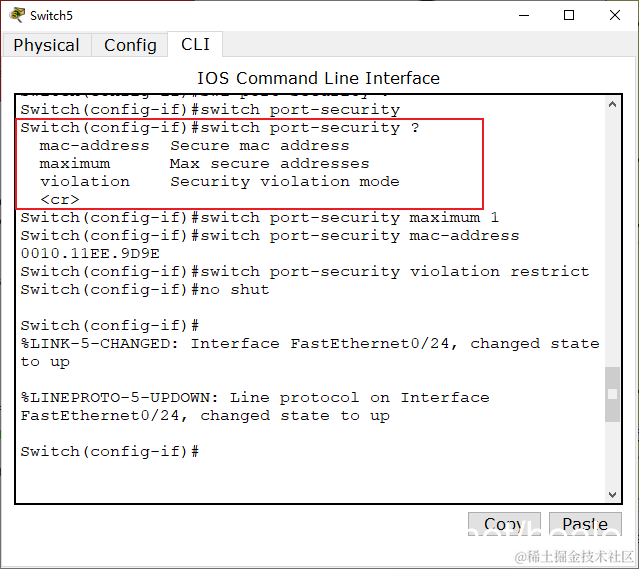

switchport port-security
switchport port-security maximum 1
switchport port-security mac-address 0010.11EE.9D9E
switchport port-security violation restrict
no shut
\

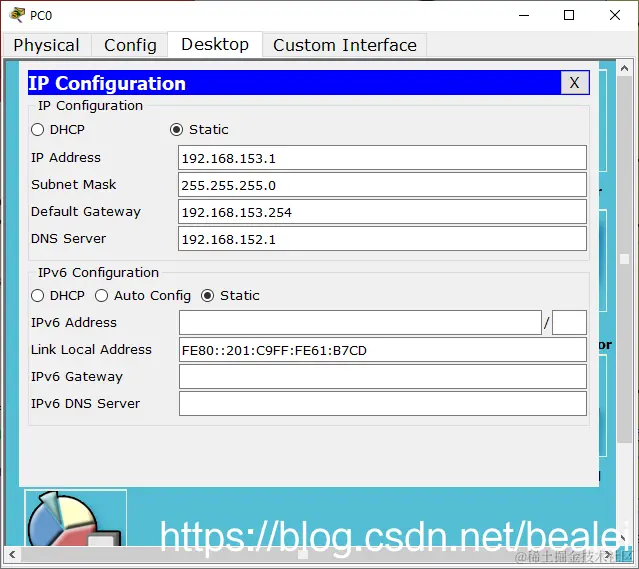

三、PC0和PC10设置ip
\

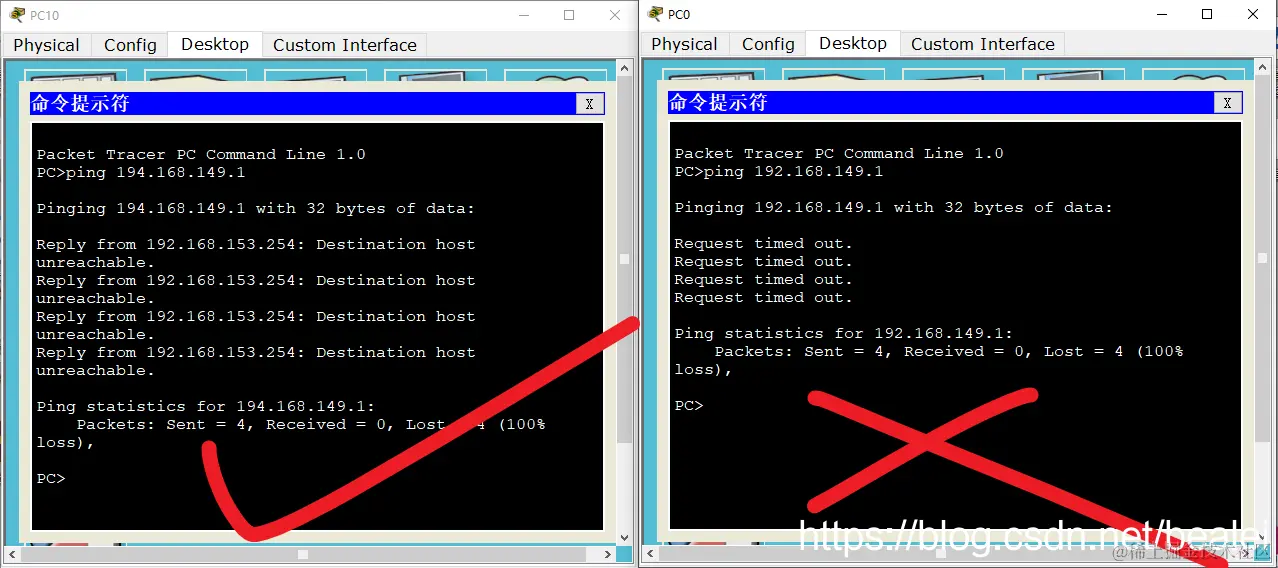

四、测试结果
\
扩展
switchport port-security ：打开端口防护
switchport port-security mac-address （mac地址）：信任的mac地址
switchport port-security maximum 5： 允许最高5个MAC地址
.

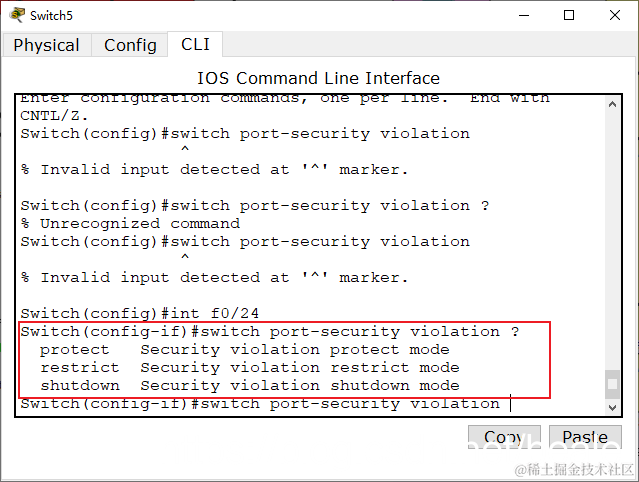

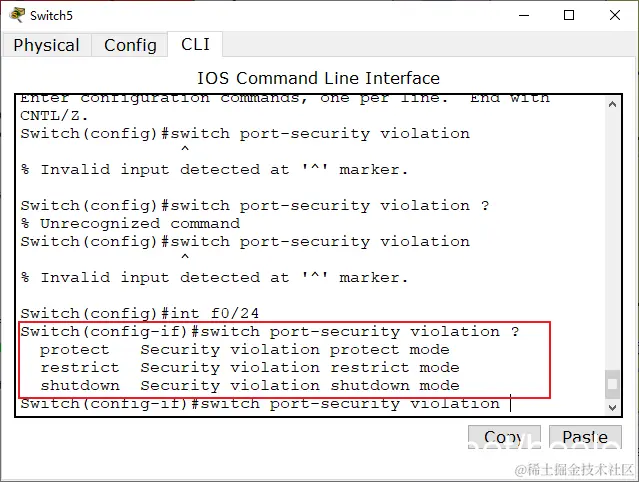

switchport port-security vioalation：违规后怎么处理
shutdown：直接关闭
restrict：数据包丢弃并通知管理员
switchport port-security vioalation restrict：数据包全部丢弃
