Flink 从0-1实现 电商实时数仓 - 分层介绍 & 新建计算项目

Flink 从0-1实现 电商实时数仓 - 分层介绍 & 新建计算项目

这是我参与8月更文挑战的第4天,活动详情查看:8月更文挑战

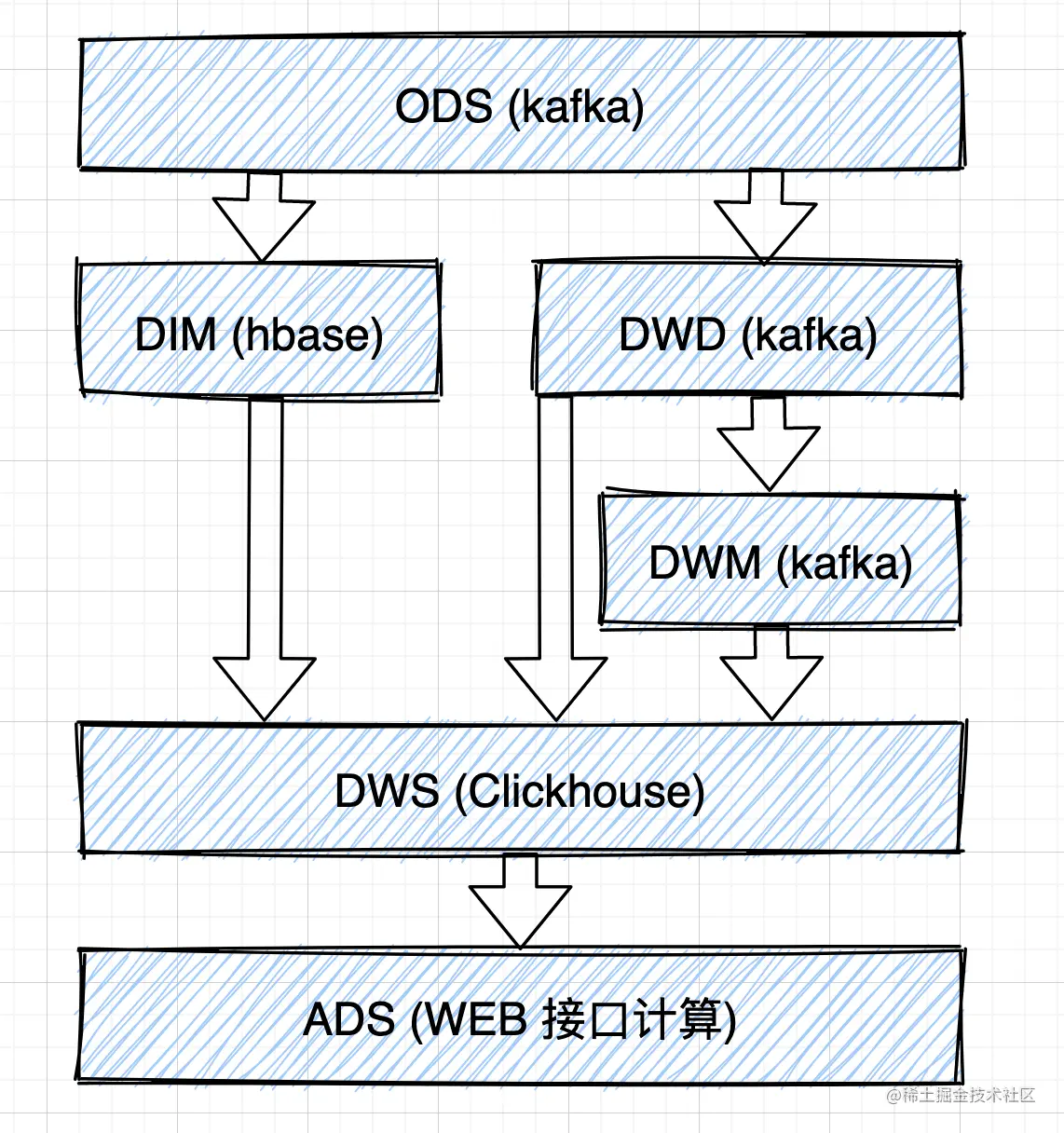

分层介绍

需求分析及实现思路

  在之前介绍实时数仓概念时讨论过,建设实时数仓的目的,主要是增加数据计算的复用性。每次新增加统计需求时,不至于从原始数据进行计算,而是从半成品继续加工而成。

  采集到 kafka 直接作为 ODS 层。

  从 kafka 的 ODS 层读取用户行为日志以及业务数据,并进行简单处理,写回到 kafka 作为 DWD 层。

  从 DWDDWS 可能有重复计算,所以抽取出来 DWM 层。

  DWS 轻度聚合,应对很多实时查询。

  ADS 简单集合,提供对外接口。


每层具体职责

分层数据描述生成计算工具存储媒介
ODS原始数据,日志和业务数据。日志服务器,maxwellkafka
DWD根据数据对象为单位进行分流,比如订单、页面访问等等。FLINKkafka
DIM维度数据FLINKHBase
DWM对于部分数据对象进行进一步加工,比如独立访问、跳出行为。依旧是明细数据。FLINKkafka
DWS根据某个维度主题将多个事实数据轻度聚合,形成主题宽表。FLINKClickhouse
ADS把Clickhouse中的数据根据可视化需要进行筛选聚合。Clickhouse SQL可视化展示

计算项目准备

  1. 新建项目 tmall-realtime

  2. 新建包

    包名用途
    appflink 所有计算程序
    app.dwdflink dwd层 计算程序
    app.dwmflink dwm层 计算程序
    app.dwsflink dws层 计算程序
    app.func计算函数
    bean实体类
    common公共常量
    enums枚举类
    utils工具类
  3. pom 添加依赖

     <!-- 配置版本 -->
    <properties>
        <java.version>1.8</java.version>
        <maven.compiler.source>${java.version}</maven.compiler.source>
        <maven.compiler.target>${java.version}</maven.compiler.target>
        <flink.version>1.12.0</flink.version>
        <scala.version>2.12</scala.version>
        <hadoop.version>3.1.3</hadoop.version>
    </properties>

     <!-- 依赖 -->
    <dependencies>
        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-java</artifactId>
            <version>${flink.version}</version>
        </dependency>

        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-streaming-java_${scala.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>

        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-connector-kafka_${scala.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>

        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-connector-elasticsearch6_${scala.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>

        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-clients_${scala.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>

        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-cep_${scala.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>

        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-json</artifactId>
            <version>${flink.version}</version>
        </dependency>

        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>fastjson</artifactId>
            <version>1.2.68</version>
        </dependency>

        <dependency>
            <groupId>org.apache.hadoop</groupId>
            <artifactId>hadoop-client</artifactId>
            <version>${hadoop.version}</version>
        </dependency>

        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>1.7.25</version>
        </dependency>

        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>1.7.25</version>
        </dependency>

        <dependency>
            <groupId>org.apache.logging.log4j</groupId>
            <artifactId>log4j-to-slf4j</artifactId>
            <version>2.14.0</version>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <version>1.18.20</version>
        </dependency>

        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>5.1.47</version>
        </dependency>
        <dependency>
            <groupId>com.alibaba.ververica</groupId>
            <artifactId>flink-connector-mysql-cdc</artifactId>
            <version>1.2.0</version>
        </dependency>

        <dependency>
            <groupId>commons-beanutils</groupId>
            <artifactId>commons-beanutils</artifactId>
            <version>1.9.3</version>
        </dependency>

        <dependency>
            <groupId>org.apache.phoenix</groupId>
            <artifactId>phoenix-spark</artifactId>
            <version>5.0.0-HBase-2.0</version>
            <exclusions>
                <exclusion>
                    <groupId>org.glassfish</groupId>
                    <artifactId>javax.el</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

        <dependency>
            <groupId>redis.clients</groupId>
            <artifactId>jedis</artifactId>
            <version>3.3.0</version>
        </dependency>

        <dependency>
            <groupId>ru.yandex.clickhouse</groupId>
            <artifactId>clickhouse-jdbc</artifactId>
            <version>0.3.0</version>
            <exclusions>
                <exclusion>
                    <groupId>com.fasterxml.jackson.core</groupId>
                    <artifactId>jackson-databind</artifactId>
                </exclusion>
                <exclusion>
                    <groupId>com.fasterxml.jackson.core</groupId>
                    <artifactId>jackson-core</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

        <dependency>
            <groupId>org.apache.flink</groupId>
            <artifactId>flink-connector-jdbc_${scala.version}</artifactId>
            <version>${flink.version}</version>
        </dependency>

    </dependencies>
     <!-- 打包插件 -->
    <build>
        <plugins>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-assembly-plugin</artifactId>
                <version>3.0.0</version>
                <configuration>
                    <descriptorRefs>
                        <descriptorRef>jar-with-dependencies</descriptorRef>
                    </descriptorRefs>
                </configuration>
                <executions>
                    <execution>
                        <id>make-assembly</id>
                        <phase>package</phase>
                        <goals>
                            <goal>single</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>
    复制代码
  4. 配置文件

log4j.rootLogger=info,stdout
log4j.appender.stdout=org.apache.log4j.ConsoleAppender
log4j.appender.stdout.target=System.out
log4j.appender.stdout.layout=org.apache.log4j.PatternLayout
log4j.appender.stdout.layout.ConversionPattern=%d %p [%c] - %m%n
复制代码

下期预告:ODS层 和 DWD层 的具体实现
